超声波喷洒臂修整套件

Multi Pro 5800 草坪打药车

请参阅机器的操作员手册，了解所有安全信息。
  1. 将机器停在水平地面上。
  2. 接合驻车刹车。
  3. 关闭发动机并拔下钥匙。
    Graphic
    G036361s
  4. 断开电池的连接。
需要的零件
1
歧管支架
    Graphic
    G572578
    Graphic
    G572437

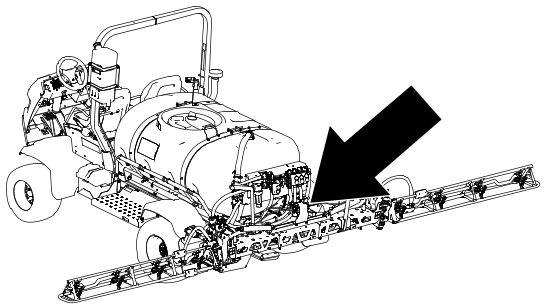

  1. 断开液压歧管盒的线束。
  2. 标记连接至液压歧管盒的所有软管，并将软管从液压歧管盒上断开。
    3. Graphic
    G576890
  3. 从机器上卸下安装支架。
    注： 保留紧固件。
    4. Graphic
    g576891
  4. 从安装支架上卸下液压歧管盒。
    注： 保留紧固件。
    注： 新支架将与超声波标记修整套件说明中的电子通信单元一起安装。
需要的零件
1
安装支架
1
线束

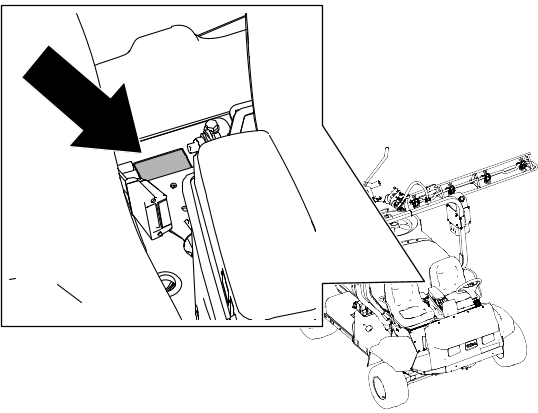

  1. 拔下可拔出栓塞。
    Graphic
    G572580

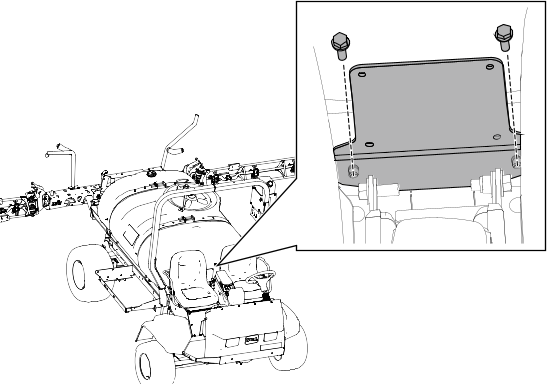

  2. 拆下 2 个螺栓，将支架安装到机器座椅框架上。
    Graphic
    G572579
布置线束
需要的零件
1
线束

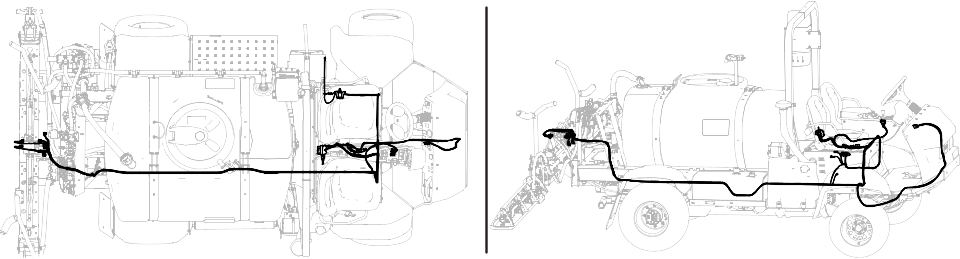

  1. 从机器后面向控制台布置线束。
    注： 沿现有机器线束固定线束。
    线束将在安装超声波喷洒臂修整套件期间进行连接。
    Graphic
    G572293

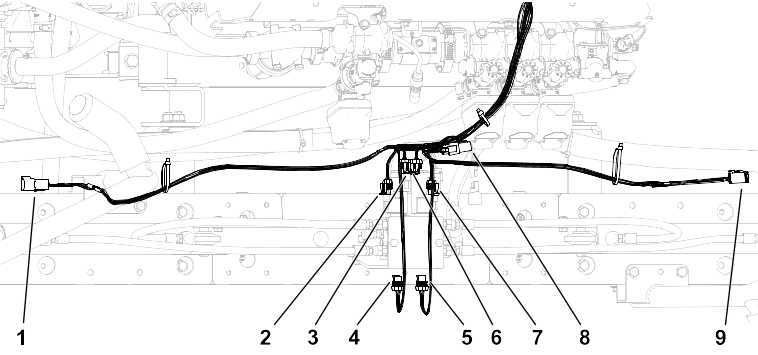

布置线束的后段
Graphic
G590300
调出
接头类型
标签
1
6 针
 左超声波传感器
2
2 插槽
 左喷洒臂向下
3
2 插槽
 左喷洒臂向上
4
2 插槽
 左边启用
5
2 插槽
 右边启用
6
2 插槽
 右喷洒臂向上
7
2 插槽
 右喷洒臂向下
8
3 插槽
 CAN 总线端子
9
6 插槽
 右超声波传感器
  1. 沿机器线束将线束布置到机器前部。
    Graphic
    G588057

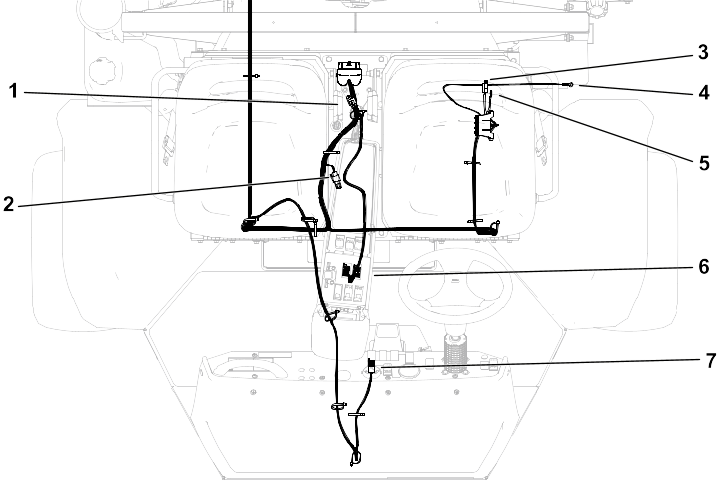

布置线束的前段
Graphic
G589974
调出
接头类型
标签
1
3 插口和盖子
 CAN DIAG 盖子
2
3 插槽和盖子
 CAN 总线端子
3
刀片
 到主保险丝盒
4
端子
 电池
5
端子
 地线盒
6
8 插槽(X2)
 左/右致动器开关
7
8 插槽
 模式指示灯

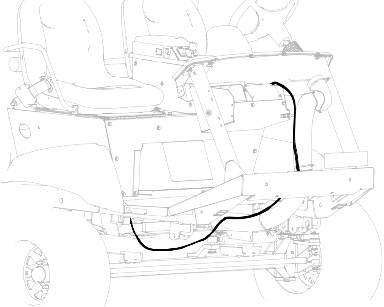

  1. 沿机器线束、转向软管并向上到控制装置布置线束。
    Graphic
    G576089

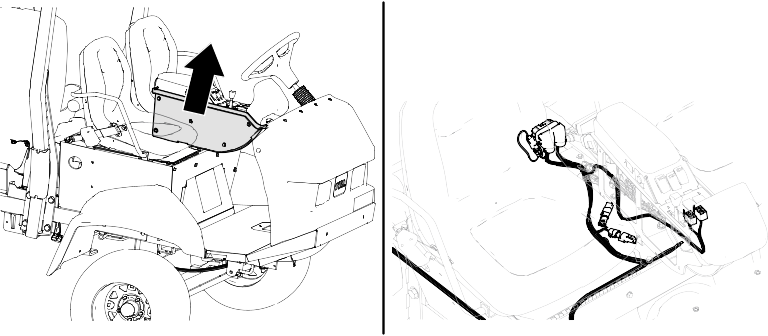

  2. 沿机器线束向上穿过座椅之间的检修孔布置线束，一直到中央控制台。
    Graphic
    G576135
  3. 在座椅下面沿机器线束布置线束。

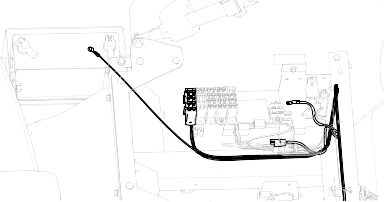

    1. 安装保险丝盒、电源接头、接地线和电池环形端子。
      Graphic
      G576085
  1. 遵循超声波喷洒臂修整套件中的说明以完成安装。
