Kit de acabamento da rampa Ultra Sonic Boom

Pulverizador de relva Multi Pro 5800

Consulte o Manual do utilizador da sua máquina para todas as informações.
  1. Estacione a máquina numa superfície nivelada.
  2. Engate o travão de estacionamento.
  3. Desligue o motor e retire a chave.
    Graphic
    G036361s
  4. Desligue a bateria.
Peças necessárias
1
Suporte do coletor
    Graphic
    G572578
    Graphic
    G572437

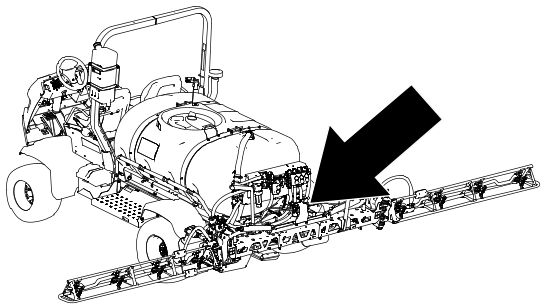

  1. Desligue a cablagem do bloco do coletor hidráulico.
  2. Rotule todos os tubos ligados ao bloco do coletor hidráulico e desligue-os do bloco.
    3. Graphic
    G576890
  3. Remova o suporte de montagem da máquina.
    Nota: Guarde todos os fixadores.
    4. Graphic
    g576891
  4. Retire o bloco do coletor hidráulico do suporte de montagem.
    Nota: Guarde todos os fixadores.
    Nota: O novo suporte será instalado juntamente com a unidade de comunicação eletrónica de acordo com as instruções do kit de nivelamento da rampa Sonic (Sonic Marker Leveling Kit).
Peças necessárias
1
Suporte de montagem
1
Cablagem

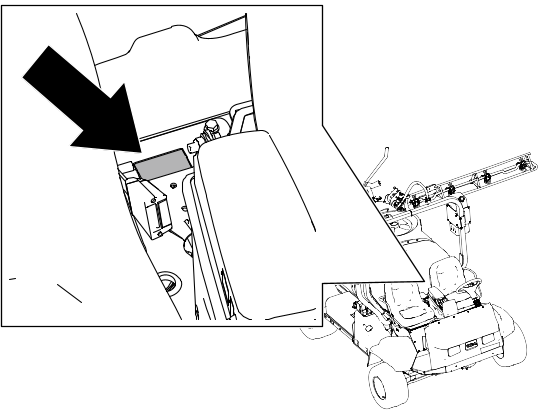

  1. Retire a tomada de ejeção.
    Graphic
    G572580

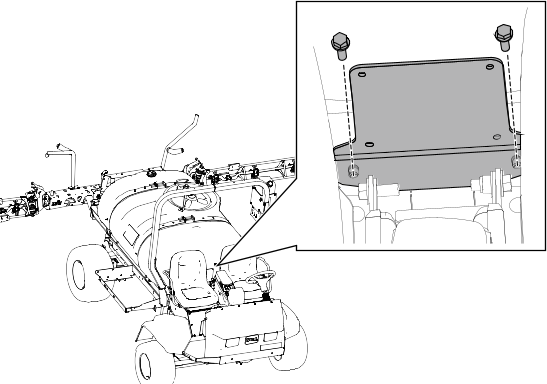

  2. Remova os dois parafusos e instale o suporte na estrutura do banco da máquina.
    Graphic
    G572579
Encaminhamento da cablagem
Peças necessárias
1
Cablagem

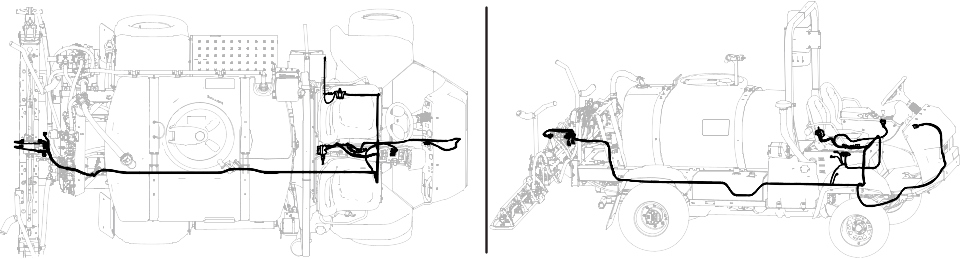

  1. Mova a cablagem da traseira da máquina para a consola.
    Nota: Fixe a cablagem juntamente com a cablagem da máquina.
    A cablagem irá ser conectada durante a instalação do kit de nivelamento da rampa Sonic Boom.
    Graphic
    G572293

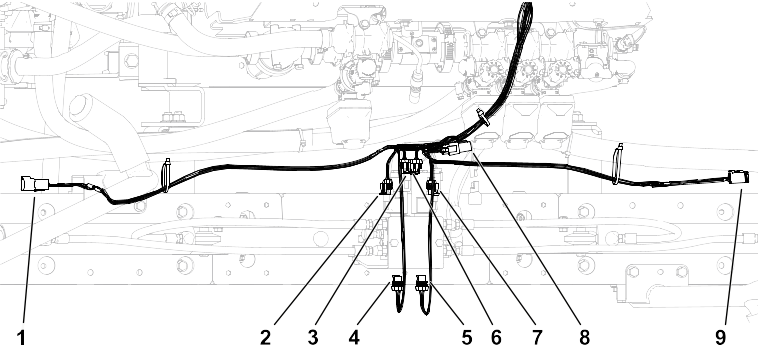

Encaminhamento da secção traseira da cablagem
Graphic
G590300
Legenda
Tipo de conector
Etiqueta
1
6 Pinos
 LEFT SONIC SENSOR
2
2 tomadas
 LEFT BOOM DOWN
3
2 tomadas
 LEFT BOOM UP
4
2 tomadas
 LEFT ENABLE
5
2 tomadas
 RIGHT ENABLE
6
2 tomadas
 RIGHT BOOM UP
7
2 tomadas
 RIGHT BOOM DOWN
8
3 tomadas
 CAN BUS TERMINATION
9
6 tomadas
 RIGHT SONIC SENSOR
  1. Encaminhe a cablagem da máquina ao longo da máquina, até à parte dianteira da máquina.
    Graphic
    G588057

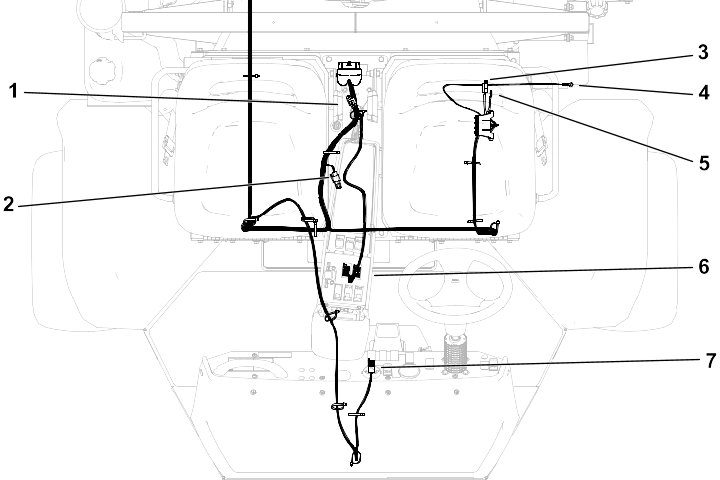

Encaminhamento da secção dianteira da cablagem
Graphic
G589974
Legenda
Tipo de conector
Etiqueta
1
3 tomadas e tampa
 CAN DIAG CAP
2
3 tomadas e tampa
 CAN BUS TERMINATION
3
Lâmina/pá
 TO MAIN FUSE BLOCK
4
Terminal
 BATTERY
5
Terminal
 GROUND BLOCK
6
8 tomadas (x2)
 LEFT/RIGHT ACTUATOR SWITCH
7
8 tomadas
 MODE INDICATOR
  1. Encaminhe a cablagem ao longo da cablagem da máquina, das tubagens da direção, até aos controlos.
    Graphic
    G576089

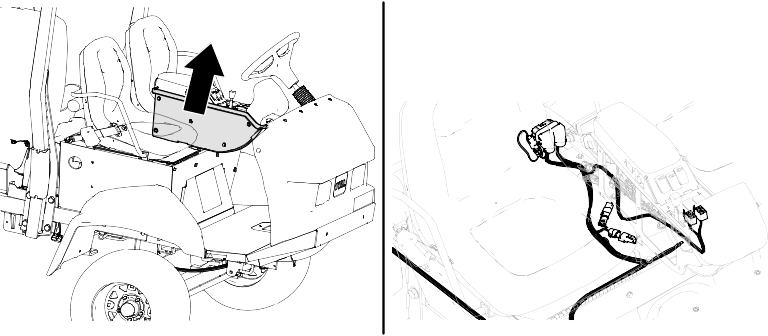

  2. Encaminhe a cablagem juntamente com a cablagem da máquina através do furo de acesso entre os bancos, até à consola de controlo.
    Graphic
    G576135

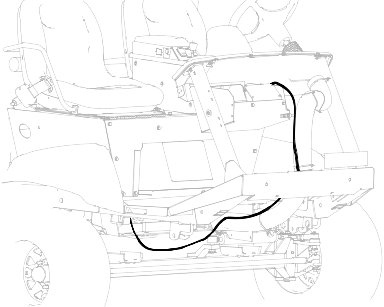

  3. Encaminhe a cablagem por baixo do banco, seguindo a cablagem da máquina.

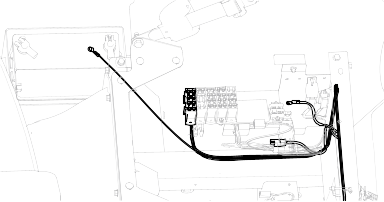

    1. Instale o bloco de fusíveis, o conector de energia, o fio de ligação à terra e o terminal de anel da bateria.
      Graphic
      G576085
  1. Siga as instruções no Kit de nivelamento da rampa Sonic Boom para concluir a instalação.
