Kit di finitura Ultra Sonic Boom

Irroratrice Multi Pro 5800

Per tutte le informazioni relative alla sicurezza fate riferimento al Manuale dell'operatore della vostra macchina.
  1. Parcheggiate la macchina su terreno pianeggiante.
  2. Inserite il freno di stazionamento.
  3. Spegnete il motore e togliete la chiave.
    Graphic
    G036361s
  4. Scollegate la batteria.
Parti necessarie
1
Staffa del collettore
    Graphic
    G572578
    Graphic
    G572437

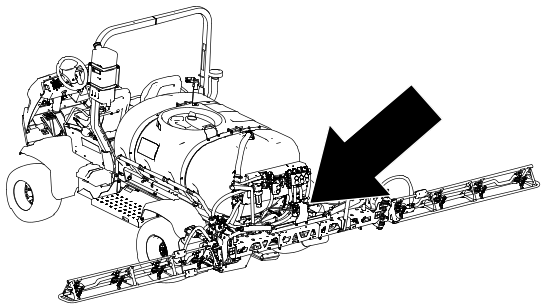

  1. Scollegate il cablaggio preassemblato dal blocco collettore idraulico.
  2. Etichettate tutti i flessibili collegati al blocco collettore idraulico e scollegateli dal blocco.
    3. Graphic
    G576890
  3. Rimuovete la staffa di montaggio dalla macchina.
    Nota: Conservate i dispositivi di fissaggio.
    4. Graphic
    g576891
  4. Rimuovete il blocco collettore idraulico dalla staffa di montaggio.
    Nota: Conservate i dispositivi di fissaggio.
    Nota: La nuova staffa verrà montata insieme all'unità comunicazioni elettroniche nelle istruzioni kit livellamento marcatore Sonic.
Parti necessarie
1
Staffa di montaggio
1
Cablaggio preassemblato

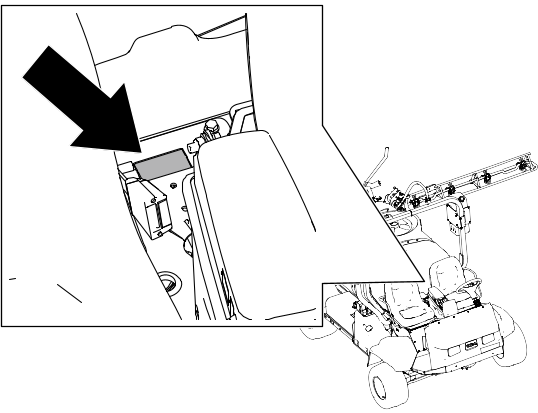

  1. Togliete il tappo di otturazione.
    Graphic
    G572580

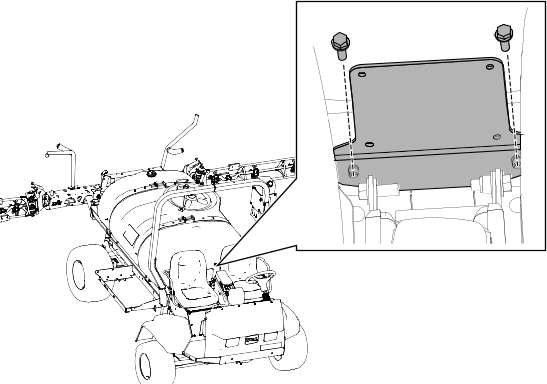

  2. Rimuovete i 2 bulloni e montate la staffa sul telaio del sedile della macchina.
    Graphic
    G572579
Disposizione del cablaggio preassemblato
Parti necessarie
1
Cablaggio preassemblato

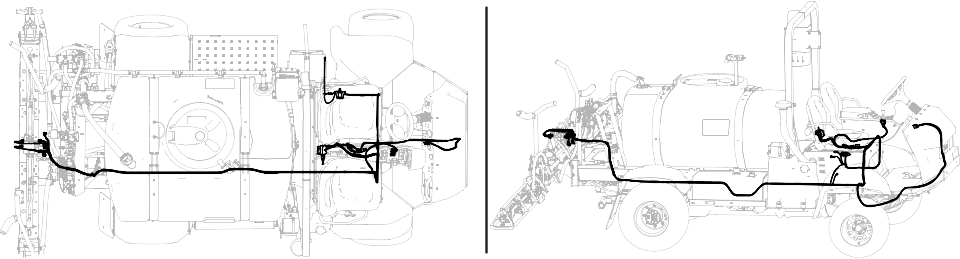

  1. Disponete il cablaggio preassemblato dalla parte posteriore della macchina verso la consolle.
    Nota: Fissate il cablaggio lungo il cablaggio della macchina esistente.
    Il cablaggio preassemblato verrà collegato durante l'installazione del kit livellamento Sonic Boom.
    Graphic
    G572293

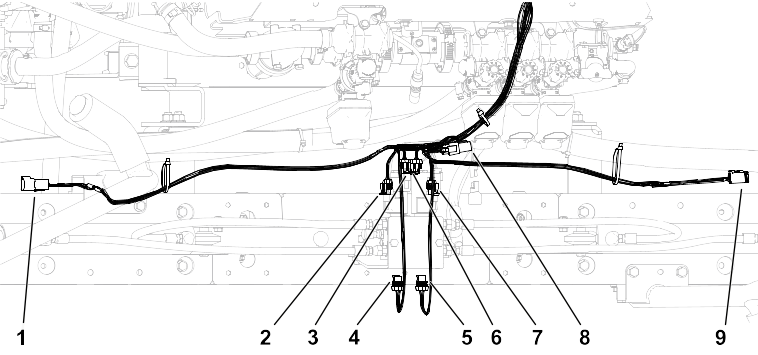

Disposizione della sezione posteriore del cablaggio preassemblato
Graphic
G590300
Riferimento
Tipo di connettore
Etichetta
1
6 pin
 SENSORE SONICO SINISTRO
2
2 prese
 ABBASSAMENTO BARRA SINISTRA
3
2 prese
 SOLLEVAMENTO BARRA SINISTRA
4
2 prese
 ATTIVAZIONE SINISTRA
5
2 prese
 ATTIVAZIONE DESTRA
6
2 prese
 SOLLEVAMENTO BARRA DESTRA
7
2 prese
 ABBASSAMENTO BARRA DESTRA
8
3 prese
 TERMINAZIONE CAN BUS
9
6 prese
 SENSORE SONICO DESTRO
  1. Disponete il cablaggio lungo il cablaggio preassemblato della macchina fino alla parte anteriore della macchina.
    Graphic
    G588057

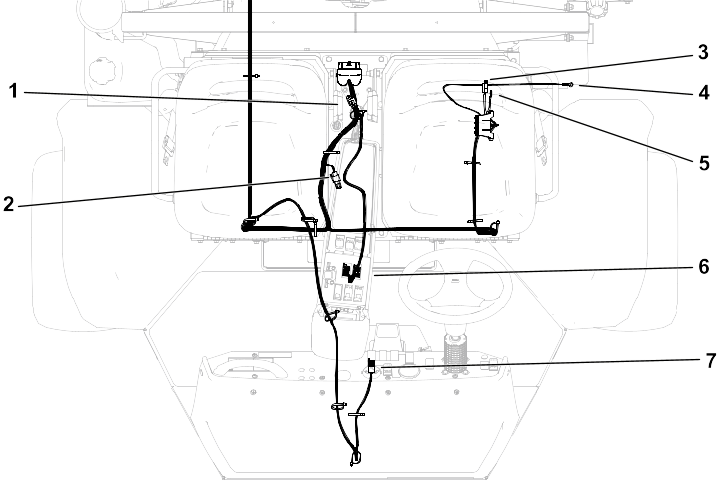

Disposizione della sezione anteriore del cablaggio preassemblato
Graphic
G589974
Riferimento
Tipo di connettore
Etichetta
1
3 prese e tappo
 TAPPO DIAG CAN
2
3 prese e tappo
 TERMINAZIONE CAN BUS
3
Lama
 AL PORTAFUSIBILI PRINCIPALE
4
Terminale
 BATTERIA
5
Terminale
 MORSETTIERA DI MESSA A TERRA
6
8 prese (X2)
 INTERRUTTORE ATTUATORE DESTRO/SINISTRO
7
8 prese
 INDICATORE MODALITÀ

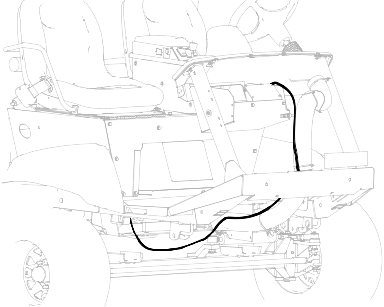

  1. Disponete il cablaggio preassemblato lungo il cablaggio preassemblato della macchina e i flessibili dello sterzo fino ai comandi.
    Graphic
    G576089

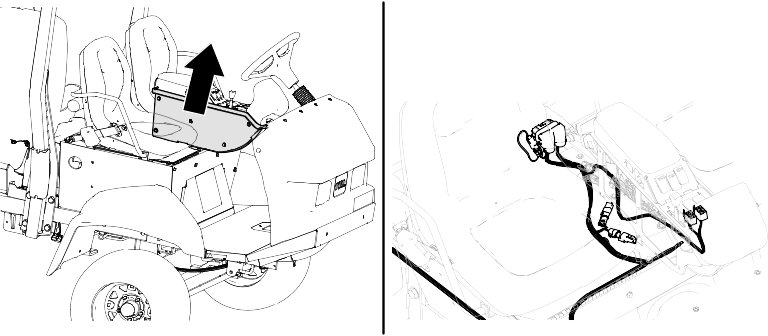

  2. Disponete il cablaggio lungo il cablaggio della macchina, attraverso il foro d'accesso tra i sedili e fino alla consolle centrale.
    Graphic
    G576135
  3. Disponete il cablaggio preassemblato sotto il sedile seguendo il cablaggio preassemblato della macchina.

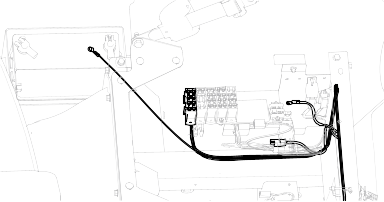

    1. Collegate il portafusibili, il connettore dell'alimentazione, il cavo di terra e il terminale ad anello della batteria.
      Graphic
      G576085
  1. Seguite le istruzioni del kit livellamento Sonic Boom per completare l'installazione.
