Sonic Boom-finishingsett

Multi Pro 5800-gresspreder

Se maskinens brukerhåndbok for all sikkerhetsinformasjon.
  1. Parker maskinen på en jevn flate.
  2. Sett på parkeringsbremsen.
  3. Slå av motoren og ta ut nøkkelen.
    Graphic
    G036361s
  4. Koble fra batteriet.
Nødvendige deler
1
Manifoldbrakett
    Graphic
    G572578
    Graphic
    G572437

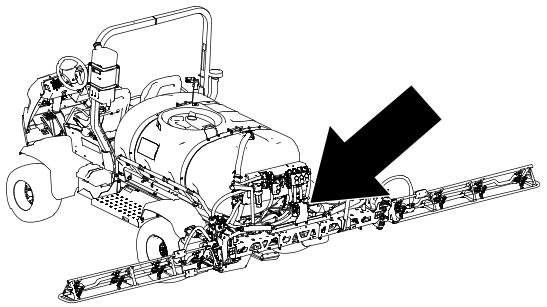

  1. Koble ledningssatsen fra den hydrauliske manifoldblokken.
  2. Merk alle slangene som er koblet til den hydrauliske manifoldblokken, og koble dem fra blokken.
    3. Graphic
    G576890
  3. Fjern monteringsbraketten fra maskinen.
    Merk: Ta vare på festene.
    4. Graphic
    g576891
  4. Fjern den hydrauliske manifoldblokken fra monteringsbraketten.
    Merk: Ta vare på festene.
    Merk: Den nye braketten vil bli montert sammen med den elektroniske kommunikasjonsenheten i instruksjonene for Sonic Marker-nivelleringssettet.
Nødvendige deler
1
Monteringsbrakett
1
Ledningssats

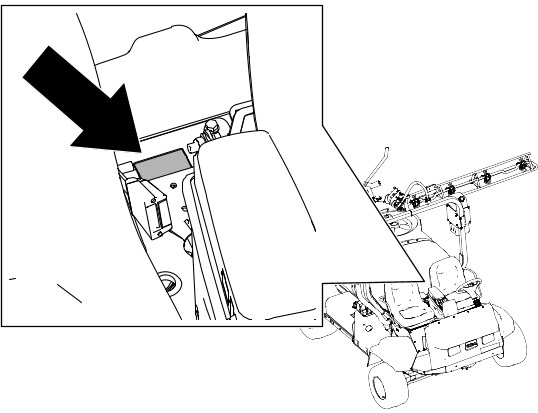

  1. Fjern utstøterpluggen.
    Graphic
    G572580

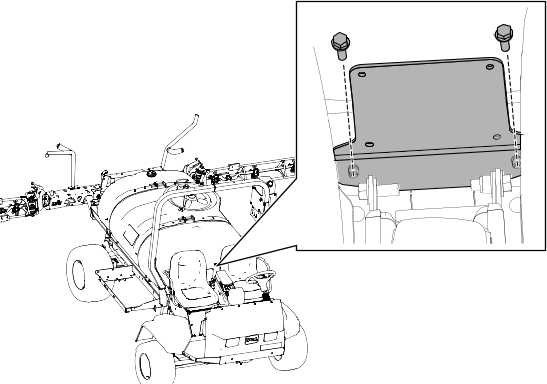

  2. Fjern de to boltene, og monter braketten til maskinens seteramme.
    Graphic
    G572579
Føre ledningssatsen
Nødvendige deler
1
Ledningssatsen

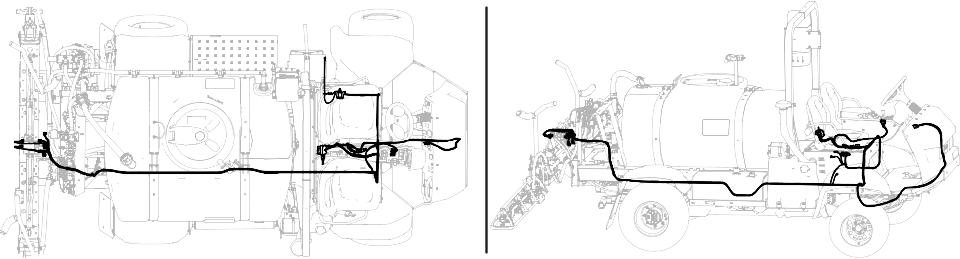

  1. Før ledningssatsen fra baksiden av maskinen til konsollen.
    Merk: Fest selen langs den eksisterende ledningssatsen til maskinen.
    Ledningssatsen vil bli koblet til under monteringen av Sonic Boom-nivelleringssettet.
    Graphic
    G572293

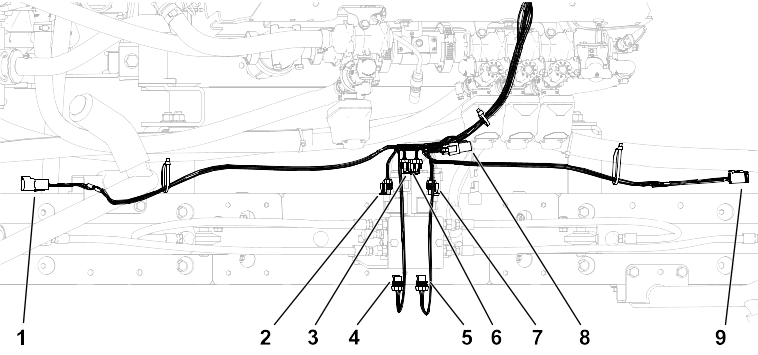

Føre ledningssatsens bakre del
Graphic
G590300
Forklaring
Kontakttype
Merke
1
6 pinner
 VENSTRE SONIC-SENSOR
2
2 sokler
 VENSTRE BOM NED
3
2 sokler
 VENSTRE BOM OPP
4
2 sokler
 AKTIVER VENSTRE
5
2 sokler
 AKTIVER HØYRE
6
2 sokler
 HØYRE BOM OPP
7
2 sokler
 HØYRE BOM NED
8
3 sokler
 CAN-BUSSTERMINERING
9
6 sokler
 HØYRE SONIC-SENSOR
  1. Føre maskinen langs maskinens ledningssats til fronten av maskinen.
    Graphic
    G588057

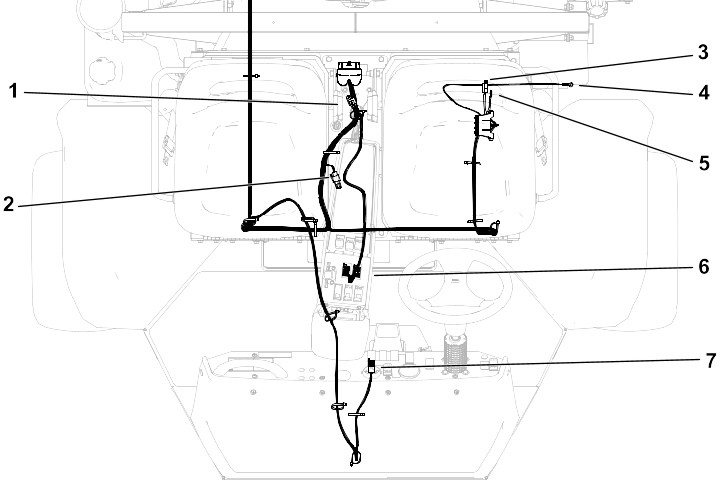

Føre ledningssatsens fremre del
Graphic
G589974
Forklaring
Kontakttype
Merke
1
3 sokler og lokk
 CAN DIAG-LOKK
2
3 sokler og lokk
 CAN-BUSSTERMINERING
3
Kniv
 TIL HOVEDSIKRINGSBLOKKEN
4
Klemme
 BATTERI
5
Klemme
 JORDINGSBLOKK
6
8 sokler (X2)
 VENSTRE/HØYRE AKTUATORBRYTER
7
8 sokler
 MODUSINDIKATOR
  1. Før ledningssatsen langs maskinens ledningssats, styreslanger og opp til kontrollene.
    Graphic
    G576089

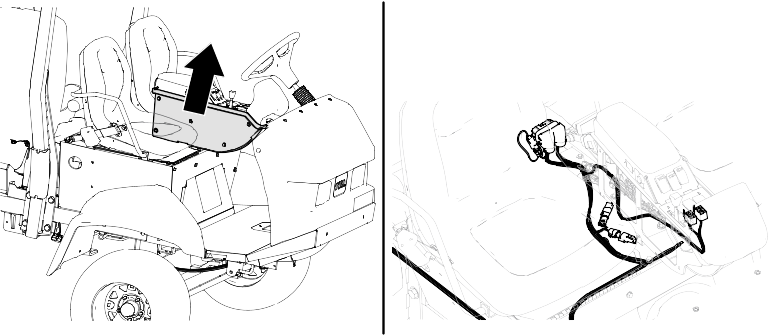

  2. Før ledningssatsen langs maskinens ledningssats, opp gjennom tilgangshullet mellom setene, og opp til midtkonsollen.
    Graphic
    G576135

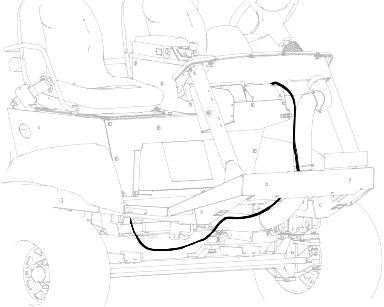

  3. Før ledningssatsen under setet mens du følger maskinens ledningssats.

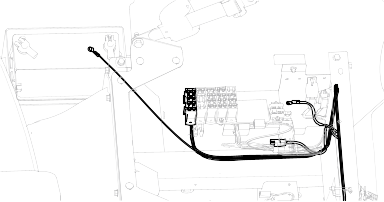

    1. Monter sikringsblokken, strømkontakten, jordingsledningen og batteriringklemmen.
      Graphic
      G576085
  1. Følg instruksjonene i Sonic Boom-nivelleringssettet for å fullføre monteringen.
