Kit de finition Ultra Sonic Boom

Pulvérisateur de gazon Multi Pro 5800

Voir le Manuel de l'utilisateur de la machine pour toutes les consignes de sécurité.
  1. Garez la machine sur une surface plane et horizontale.
  2. Serrez le frein de stationnement.
  3. Coupez le moteur et retirez la clé.
    Graphic
    G036361s
  4. Débranchez la batterie.
Pièces nécessaires
1
Support de collecteur
    Graphic
    G572578
    Graphic
    G572437

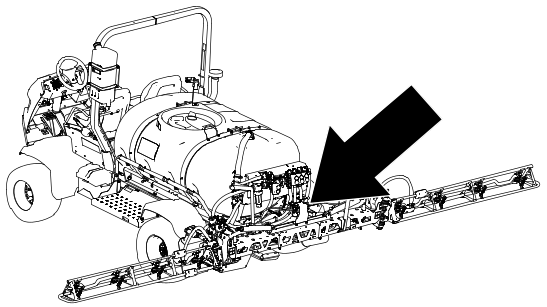

  1. Débranchez le faisceau de câblage du bloc collecteur hydraulique.
  2. Étiquetez les flexibles raccordés au bloc collecteur hydraulique et débranchez-les du bloc.
    3. Graphic
    G576890
  3. Déposez le support de montage de la machine.
    Remarque : Conservez les fixations.
    4. Graphic
    g576891
  4. Déposez le bloc collecteur hydraulique du support de montage.
    Remarque : Conservez les fixations.
    Remarque : Le nouveau support sera monté en même temps que le module de communication électronique comme expliqué dans les instructions du kit de mise à niveau du traceur sonique.
Pièces nécessaires
1
Support de montage
1
Faisceau de câblage

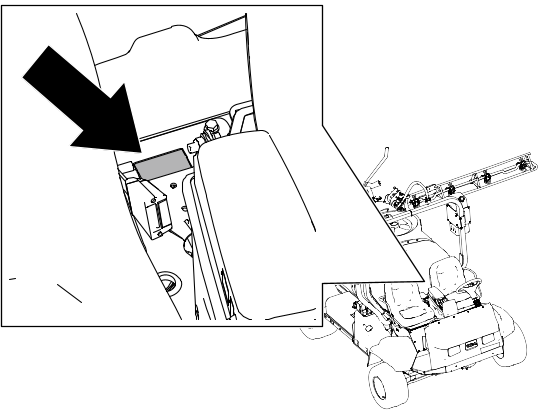

  1. Retirez le cache amovible.
    Graphic
    G572580

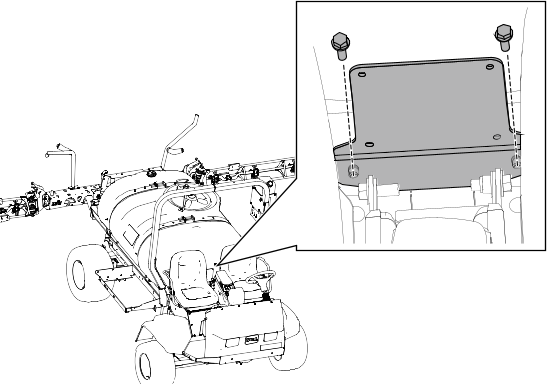

  2. Retirez les 2 boulons et montez le support sur le cadre du siège de la machine.
    Graphic
    G572579
Acheminement du faisceau de câblage
Pièces nécessaires
1
Faisceau de câblage

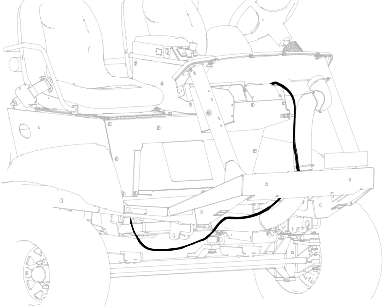

  1. Acheminez le faisceau de câblage de l'arrière de la machine à la console.
    Remarque : Fixez le faisceau le long du faisceau existant de la machine.
    Le faisceau sera connecté durant l'installation du kit de mise à niveau de la rampe sonique.
    Graphic
    G572293

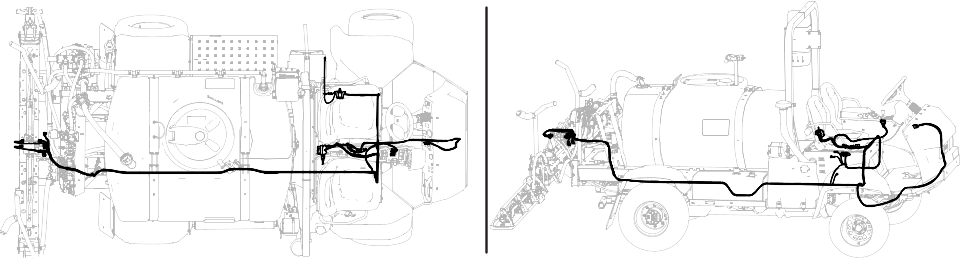

Acheminement de la partie arrière du faisceau de câblage
Graphic
G590300

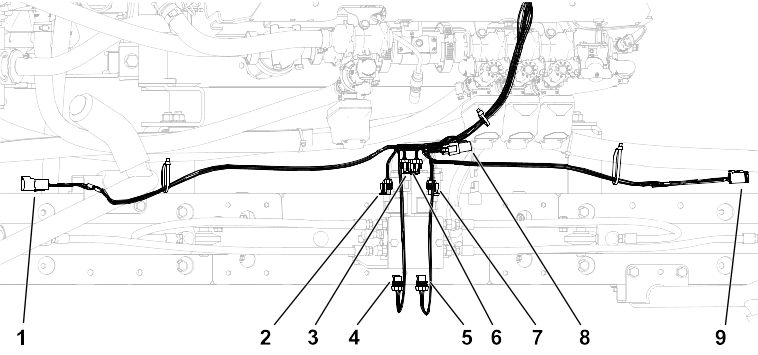

Repère
Type de connecteur
Étiquette
1
6 broches
 LEFT SONIC SENSOR
2
2 douilles
 LEFT BOOM DOWN
3
2 douilles
 LEFT BOOM UP
4
2 douilles
 LEFT ENABLE
5
2 douilles
 RIGHT ENABLE
6
2 douilles
 RIGHT BOOM UP
7
2 douilles
 RIGHT BOOM DOWN
8
3 douilles
 CAN BUS TERMINATION
9
6 douilles
 RIGHT SONIC SENSOR
  1. Acheminez le faisceau le long du faisceau de la machine jusqu'à l'avant de la machine.
    Graphic
    G588057
Acheminement de la partie avant du faisceau de câblage
Graphic
G589974

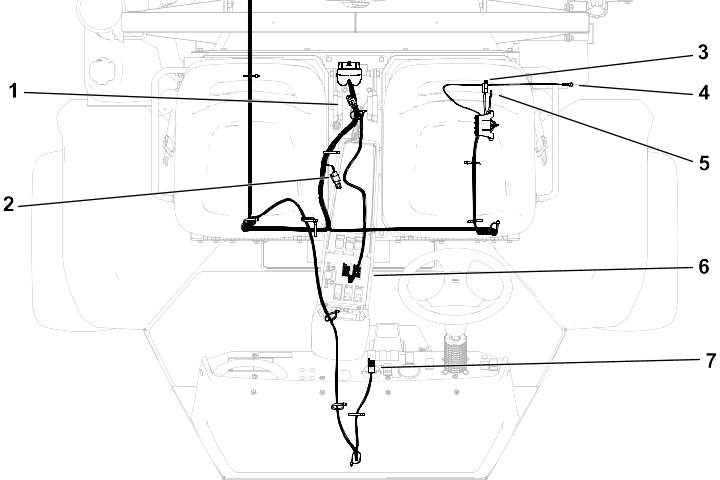

Repère
Type de connecteur
Étiquette
1
3 douilles et capuchon
 CAN DIAG CAP
2
3 douilles et capuchon
 CAN BUS TERMINATION
3
Lame
 TO MAIN FUSE BLOCK
4
Borne
 BATTERY
5
Borne
 GROUND BLOCK
6
8 douilles (x2)
 LEFT/RIGHT ACTUATOR SWITCH
7
8 douilles
 MODE INDICATOR
  1. Acheminez le faisceau le long du faisceau de la machine, des flexibles de direction, jusqu'aux commandes.
    Graphic
    G576089
  2. Acheminez le faisceau le long du faisceau de la machine, en le faisant remonter et passer par le trou d'accès entre les sièges, et en remontant jusqu'à la console centrale.

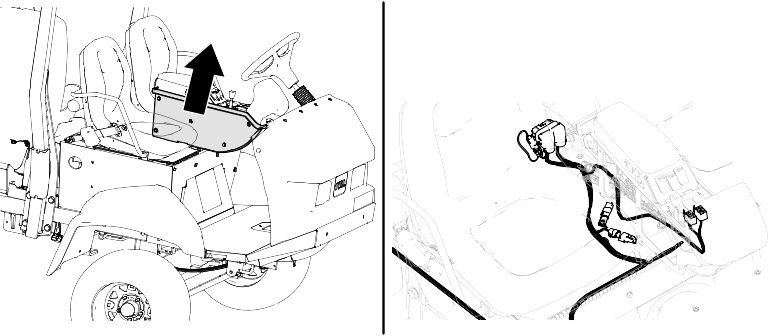

    Graphic
    G576135
  3. Acheminez le faisceau sous le siège le long du faisceau de la machine.

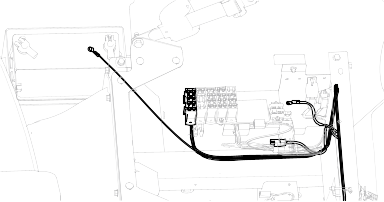

    1. Montez le porte-fusibles, le connecteur d'alimentation, le câble de terre et la cosse en anneau de la batterie.
      Graphic
      G576085
  1. Suivez les instructions données fournies avec le kit de mise à niveau de la rampe sonique pour terminer l'installation.
