Kit de acabado de brazo Ultra Sonic Boom

Fumigador de césped Multi Pro 5800

Consulte el Manual del operador de su máquina para obtener toda la información de seguridad.
  1. Aparque la máquina en una superficie nivelada.
  2. Accione el freno de estacionamiento.
  3. Apague el motor y retire la llave.
    Graphic
    G036361s
  4. Desconecte la batería.
Piezas necesarias
1
Soporte del distribuidor
    Graphic
    G572578
    Graphic
    G572437

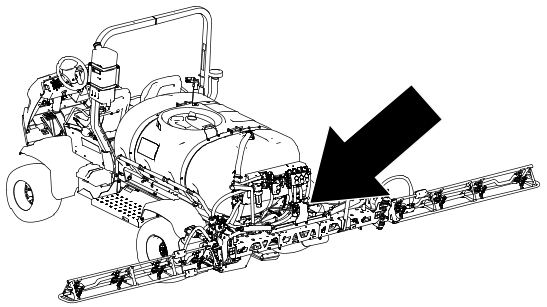

  1. Desconecte el arnés de cables del bloque del colector hidráulico.
  2. Etiquete todas las mangueras conectadas al bloque del colector hidráulico y desconéctelas del bloque.
    3. Graphic
    G576890
  3. Retire el soporte de montaje de la máquina.
    Nota: Guarde las fijaciones.
    4. Graphic
    g576891
  4. Retire el bloque del colector hidráulico del soporte de montaje.
    Nota: Guarde las fijaciones.
    Nota: El nuevo soporte se instalará junto con la unidad de comunicaciones electrónicas en las instrucciones del Kit de nivelación de marcador sónico.
Piezas necesarias
1
Soporte de montaje
1
Arnés de cables

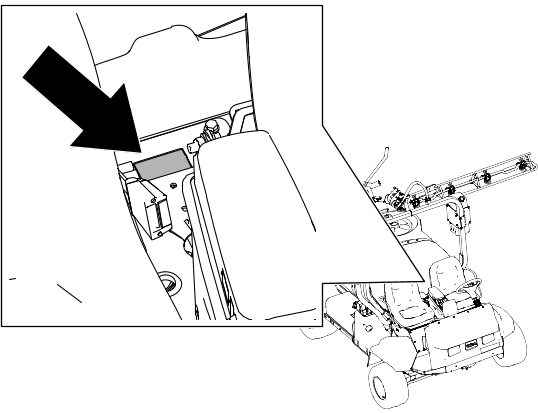

  1. Retire el tapón del troquel.
    Graphic
    G572580

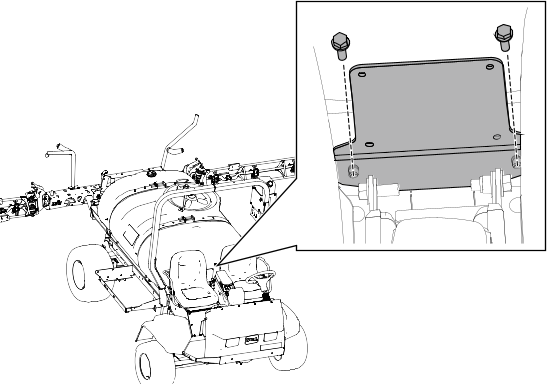

  2. Retire los 2 pernos e instale el soporte al bastidor de asiento de la máquina.
    Graphic
    G572579
Enrutado del arnés de cables
Piezas necesarias
1
Arnés de cables

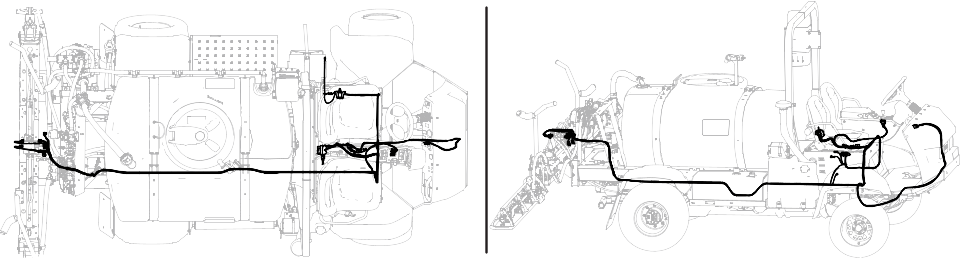

  1. Enrute el arnés de cables desde la parte trasera de la máquina hasta la consola.
    Nota: Fije el arnés a lo largo del arnés de la máquina existente.
    El arnés de cables se conectará durante la instalación del Kit de nivelación de brazo Sonic Boom.
    Graphic
    G572293

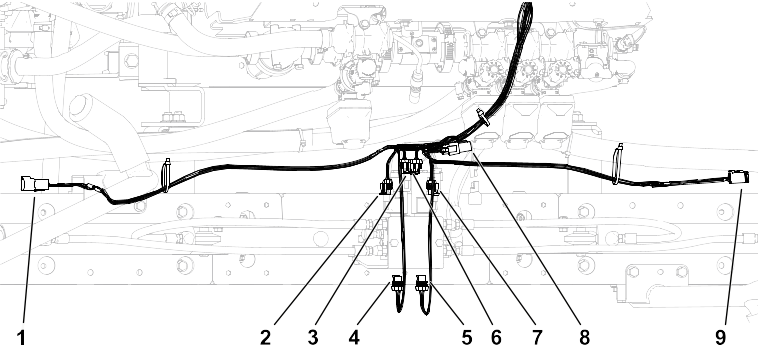

Enrutado de la sección trasera del arnés de cables
Graphic
G590300
Leyenda
Tipo de conector
Etiqueta
1
6 pines
 LEFT SONIC BOOM SENSOR (SENSOR DE BRAZO SONIC BOOM IZQUIERDO)
2
Hembra de 2 vías
 LEFT BOOM DOWN (BRAZO IZQUIERDO ABAJO)
3
Hembra de 2 vías
 LEFT BOOM UP (BRAZO IZQUIERDO ARRIBA)
4
Hembra de 2 vías
 LEFT ENABLE (HABILITAR IZQUIERDO)
5
Hembra de 2 vías
 RIGHT ENABLE (HABILITAR DERECHO)
6
Hembra de 2 vías
 RIGHT BOOM UP (BRAZO DERECHO ARRIBA)
7
Hembra de 2 vías
 RIGHT BOOM DOWN (BRAZO DERECHO ABAJO)
8
Hembra de 3 vías
 CAN BUS TERMINATION (TERMINACIÓN DE BUS CAN)
9
Hembra de 6 vías
 RIGHT SONIC BOOM SENSOR (SENSOR SÓNICO DERECHO)
  1. Enrute la máquina a lo largo del arnés de cables de la máquina hasta la parte delantera.
    Graphic
    G588057

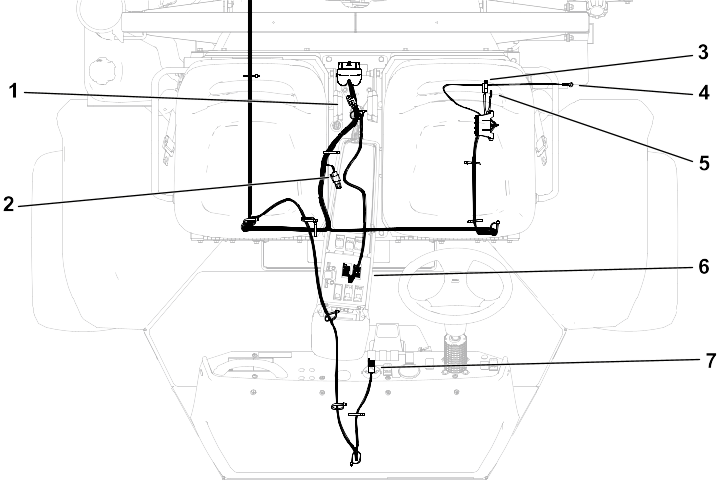

Enrutado de la sección delantera del arnés de cables
Graphic
G589974
Leyenda
Tipo de conector
Etiqueta
1
Hembra de 3 vías y tapa
 CAN DIAG CAP (TAPA DE DIAGNÓSTICO DE CAN)
2
Hembra de 3 vías y tapa
 CAN BUS TERMINATION (TERMINACIÓN DE BUS CAN)
3
Cuchilla
 TO MAIN FUSE BLOCK (A BLOQUE DE FUSIBLES PRINCIPAL)
4
Terminal
 BATTERY – (BATERÍA –)
5
Terminal
 GROUND BLOCK (BLOQUE DE CONEXIÓN A TIERRA)
6
Hembra de 8 vías (X2)
 LEFT/RIGHT ACTUATOR SWITCH (INTERRUPTOR DE ACTUADOR IZQUIERDO/DERECHO)
7
Hembra de 8 vías
 MODE INDICATOR (INDICADOR DE MODO)

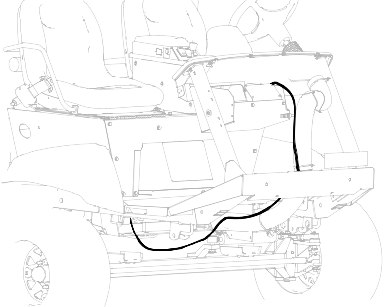

  1. Enrute el arnés de cables a lo largo del arnés de cables de la máquina, las mangueras de dirección y hasta los controles.
    Graphic
    G576089

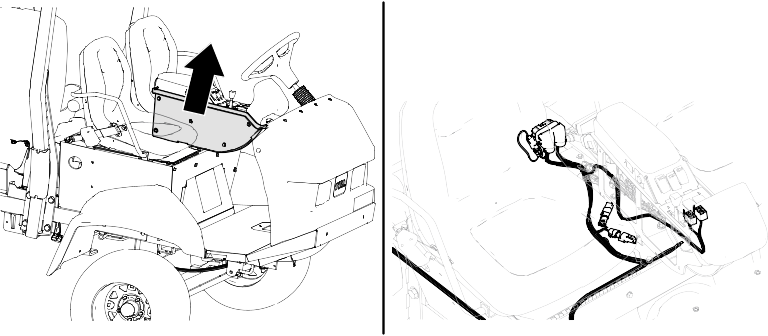

  2. Enrute el arnés a lo largo del arnés de la máquina hacia arriba, a través del orificio de acceso entre los asientos y hacia arriba, hasta la consola central.
    Graphic
    G576135
  3. Enrute el arnés de cables bajo el asiento siguiendo el arnés de cables de la máquina.

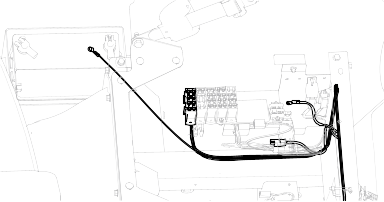

    1. Instale el bloque de fusibles, el conector de alimentación, el cable de tierra y el terminal de anillo de la batería.
      Graphic
      G576085
  1. Siga las instrucciones del Kit de nivelación del brazo Sonic Boom para finalizar la instalación.
