Finishing-Kit für Ultraschall-Ausleger

Sprühfahrzeug Multi Pro 5800

Alle Sicherheitshinweise finden Sie in der Bedienungsanleitung Ihrer Maschine.

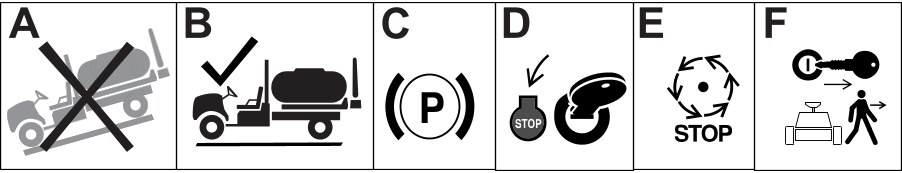

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab.
  2. Aktivieren Sie die Feststellbremse.
  3. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.
    Graphic
    G036361s

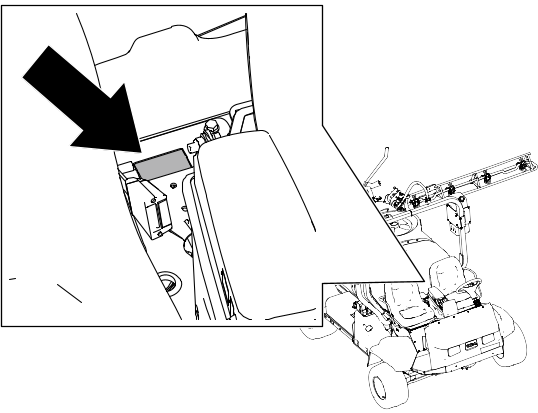

  4. Trennen Sie die Batterie.
Erforderliche Teile
1
Verteilerhalterung
    Graphic
    G572578
    Graphic
    G572437

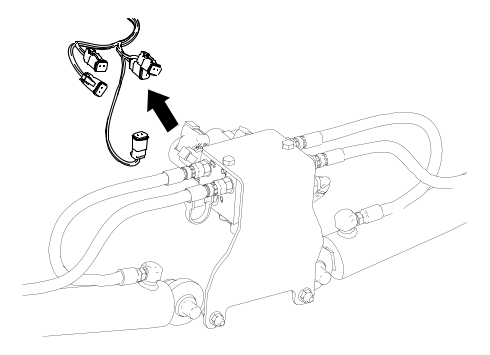

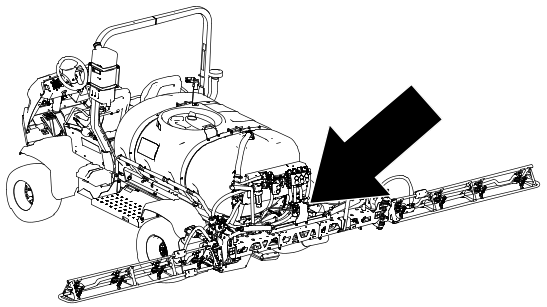

  1. Trennen Sie den Kabelbaum vom Hydraulikverteilerblock ab.
  2. Beschriften Sie alle Schläuche, die am Hydraulikverteilerblock angeschlossen sind, und trennen Sie diese vom Block ab.
    3. Graphic
    G576890

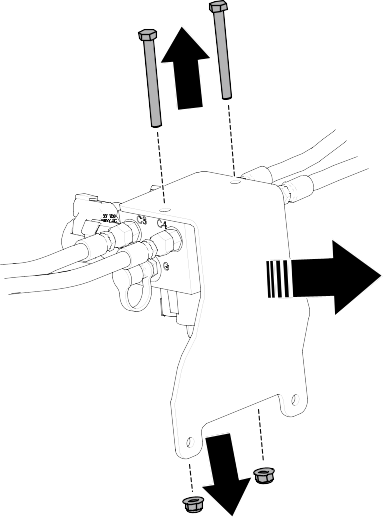

  3. Entfernen Sie die Befestigungshalterung von der Maschine.
    Hinweis: Bewahren Sie die Befestigungen auf.
    4. Graphic
    g576891

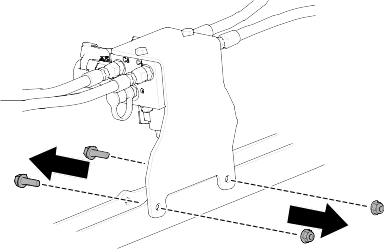

  4. Entfernen Sie den Hydraulikverteilerblock von der Befestigungshalterung.
    Hinweis: Bewahren Sie die Befestigungen auf.
    Hinweis: Die neue Halterung wird zusammen mit der elektronischen Kommunikationseinheit gemäß der Anleitung zum Ultraschall-Markierer-Nivellierungskit installiert.
Erforderliche Teile
1
Befestigungshalterung
1
Kabelbaum
  1. Entfernen Sie die Ausbrechstopfen.
    Graphic
    G572580

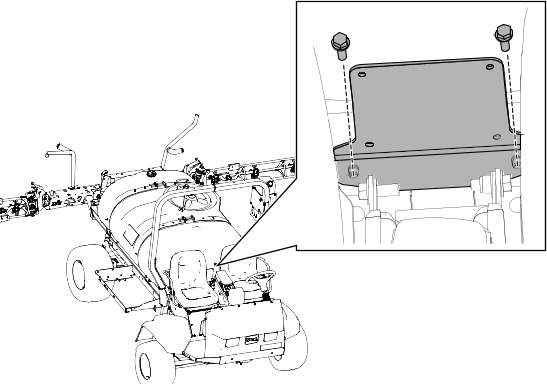

  2. Entfernen Sie die zwei Schrauben und montieren Sie die Halterung am Sitzrahmen der Maschine.
    Graphic
    G572579
Verlegen des Kabelbaums
Erforderliche Teile
1
Kabelbaum

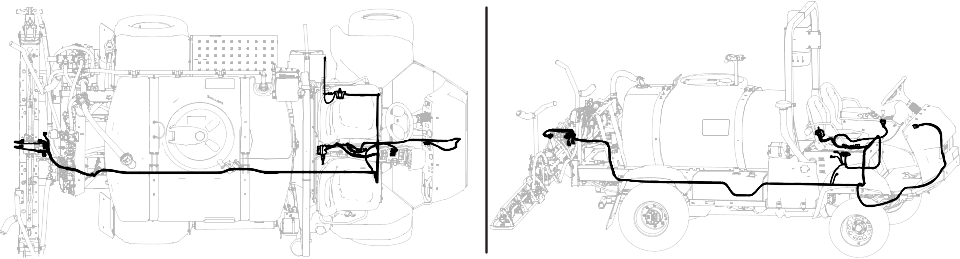

  1. Verlegen Sie den Kabelbaum vom Heck der Maschine zum Bedienfeld.
    Hinweis: Befestigen Sie den Kabelbaum entlang des vorhandenen Maschinenkabelbaums.
    Der Kabelbaum wird bei der Montage des Ultraschall-Ausleger-Nivellierungskit angeschlossen.
    Graphic
    G572293

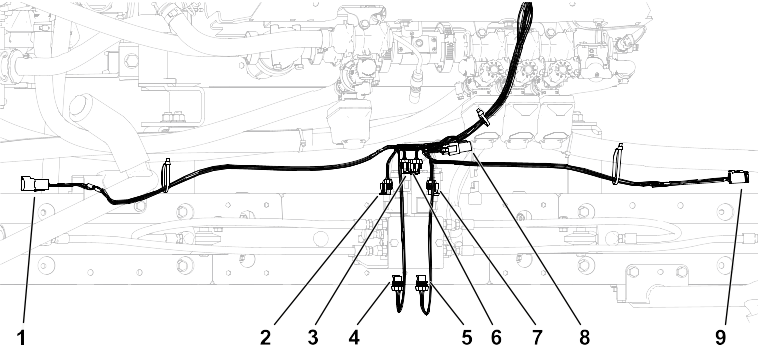

Verlegen des hinteren Abschnitts des Kabelbaums
Graphic
G590300
Kennzeichnung
Anschlusstyp
Beschriftung
1
6-polig
 LINKER ULTRASCHALLSENSOR
2
2-poliger Anschluss
 LINKER AUSLEGER ABGESENKT
3
2-poliger Anschluss
 LINKER AUSLEGER ANGEHOBEN
4
2-poliger Anschluss
 FREIGABE LINKS
5
2-poliger Anschluss
 FREIGABE RECHTS
6
2-poliger Anschluss
 RECHTER AUSLEGER ANGEHOBEN
7
2-poliger Anschluss
 RECHTER AUSLEGER ABGESENKT
8
3-poliger Anschluss
 CAN-Bus-Abschluss
9
6-poliger Anschluss
 RECHTER ULTRASCHALLSENSOR

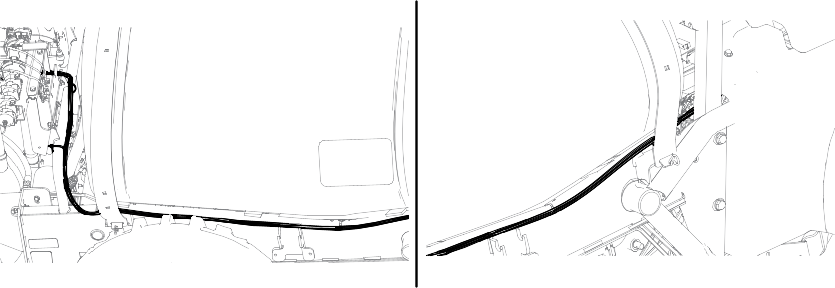

  1. Führen Sie das Kabel entlang des Maschinenkabelbaums zur Vorderseite der Maschine.
    Graphic
    G588057

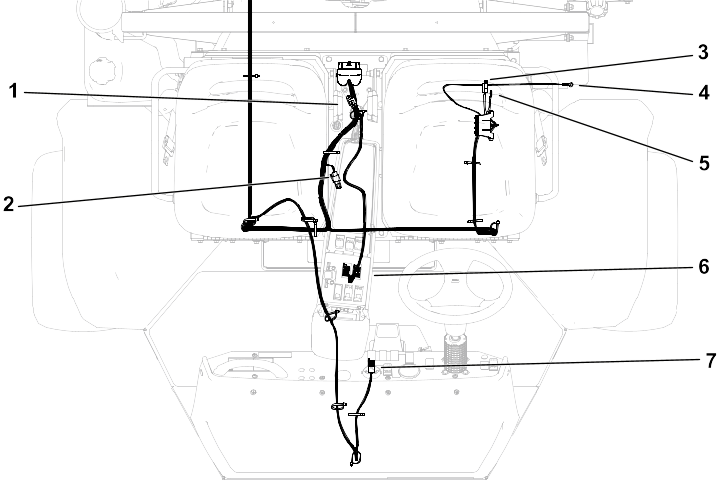

Verlegen des vorderen Abschnitts des Kabelbaums
Graphic
G589974
Kennzeichnung
Anschlusstyp
Beschriftung
1
3-poliger Anschluss und Kappe
 CAN-DIAG-KAPPE
2
3-poliger Anschluss und Kappe
 CAN-Bus-Abschluss
3
Blatt
 ZUM HAUPTSICHERUNGSKASTEN
4
Pol
AKKU
5
Pol
ERDUNGSBLOCK
6
8-poliger Anschluss (x2)
 SCHALTER FÜR AKTOR LINKS-/RECHTS
7
8-poliger Anschluss
 BETRIEBSARTENANZEIGE
  1. Verlegen Sie den Kabelbaum entlang des Maschinenkabelbaums und der Lenkschläuche nach oben zu den Bedienelementen.
    Graphic
    G576089

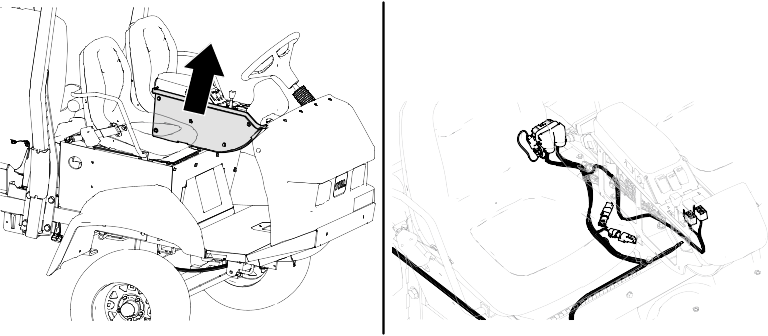

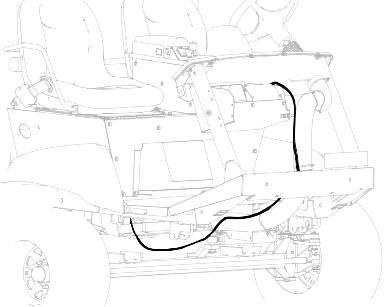

  2. Verlegen Sie den Kabelbaum entlang des Maschinenkabelbaums, nach oben durch die Zugangsöffnung zwischen den Sitzen und weiter bis zur Mittelkonsole.
    Graphic
    G576135
  3. Verlegen Sie den Kabelbaum unter dem Sitz entlang, folgen Sie dabei dem Kabelbaum der Maschine.

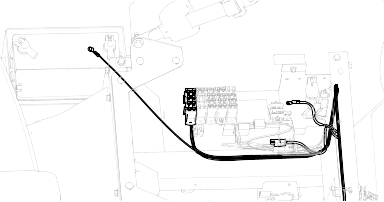

    1. Montieren Sie den Sicherungskasten, den Stromanschluss, das Erdungskabel und den Ringkabelschuh des Akkus.
      Graphic
      G576085
  1. Befolgen Sie die Anweisungen im Ultraschall-Ausleger-Nivellierungskit , um die Installation abzuschließen.
