Ultra Sonic Boom ‑viimeistelysarja

Multi Pro 5800 ‑ruiskutuslaite

Lisätietoja kaikista turvaohjeista on koneen käyttöoppaassa.
  1. Pysäköi kone tasaiselle alustalle.
  2. Kytke seisontajarru.
  3. Sammuta moottori ja irrota virta-avain.
    Graphic
    G036361s
  4. Irrota akku.
Tarvittavat osat
1
Asennuslohkon kannatin

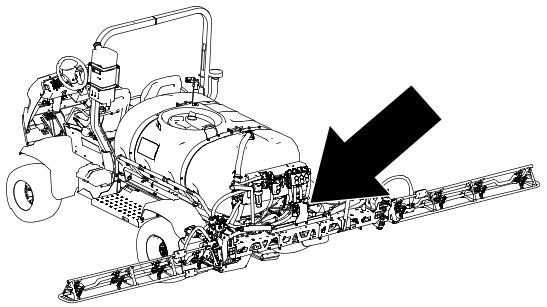

    Graphic
    G572578
    Graphic
    G572437
  1. Irrota johdinsarja hydraulisesta asennuslohkosta.
  2. Merkitse hydrauliseen asennuslohkoon liitetyt letkut ja irrota ne lohkosta.
    3. Graphic
    G576890
  3. Irrota asennuskannatin koneesta.
    Huomaa: Säilytä kiinnittimet.
    4. Graphic
    g576891
  4. Irrota hydraulinen asennuslohko asennuskannattimesta.
    Huomaa: Säilytä kiinnittimet.
    Huomaa: Uusi kannatin asennetaan yhdessä elektronisen tietoliikenneyksikön kanssa Sonic Marker ‑tasaussarjan ohjeissa.
Tarvittavat osat
1
Asennuskannatin
1
Johdinsarja
  1. Irrota tulppa.
    Graphic
    G572580

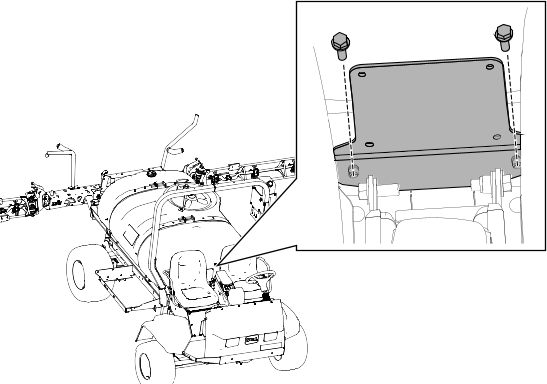

  2. Irrota kaksi pulttia ja asenna kannatin koneen istuimen runkoon.
    Graphic
    G572579
Johdinsarjan reititys
Tarvittavat osat
1
Johdinsarja

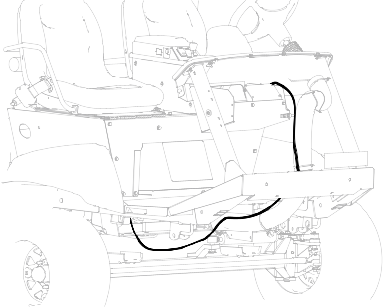

  1. Reititä johdinsarja koneen takaosasta konsoliin.
    Huomaa: Kiinnitä johdinsarja olemassa olevaa koneen johdinsarjaa pitkin.
    Johdinsarja kytketään Sonic Boom ‑tasaussarjan asennuksen yhteydessä.
    Graphic
    G572293

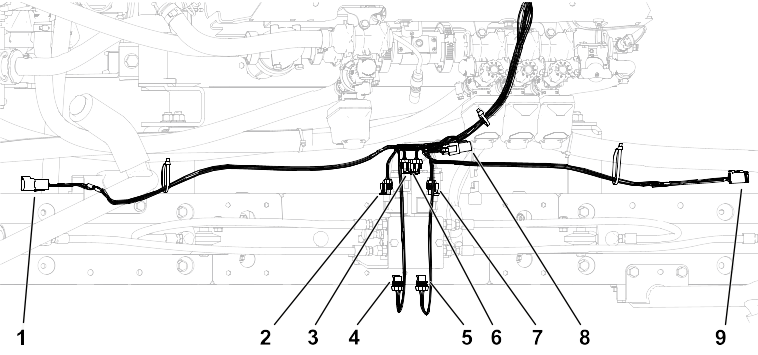

Johdinsarjan takaosan reititys
Graphic
G590300
Kohta
Liittimen tyyppi
Merkintä
1
6-nastainen
 LEFT SONIC SENSOR (VASEN SONIC-ANTURI)
2
2-istukkainen
 LEFT BOOM DOWN (VASEN PUOMI ALAS)
3
2-istukkainen
 LEFT BOOM UP (VASEN PUOMI YLÖS)
4
2-istukkainen
 LEFT ENABLE (VASEN KÄYTTÖÖN)
5
2-istukkainen
 RIGHT ENABLE (OIKEA KÄYTTÖÖN)
6
2-istukkainen
 RIGHT BOOM UP (OIKEA PUOMI YLÖS)
7
2-istukkainen
 RIGHT BOOM DOWN (OIKEA PUOMI ALAS)
8
3-istukkainen
 CAN BUS TERMINATION (CAN-VÄYLÄN PÄÄTE)
9
6-istukkainen
 RIGHT SONIC SENSOR (OIKEA SONIC-ANTURI)

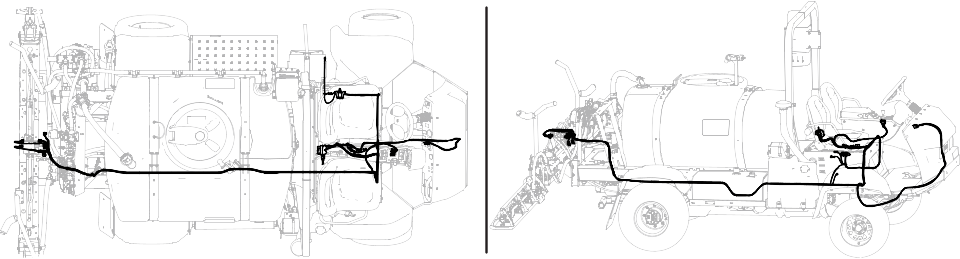

  1. Reititä kone koneen johdinsarjaa pitkin koneen etuosaan.
    Graphic
    G588057
Johdinsarjan etuosan reititys
Graphic
G589974

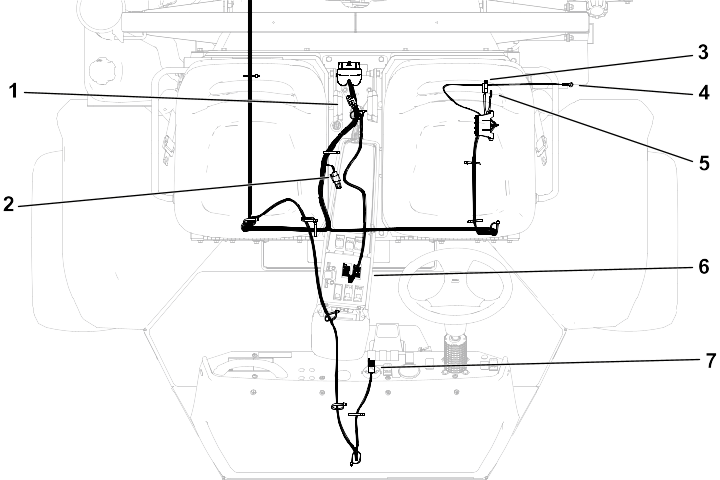

Kohta
Liittimen tyyppi
Merkintä
1
3-istukkainen ja hattu
 CAN DIAG CAP (CAN-VIANMÄÄRITYS/HATTU)
2
3-istukkainen ja hattu
 CAN BUS TERMINATION (CAN-VÄYLÄN PÄÄTE)
3
Terä
 TO MAIN FUSE BLOCK (PÄÄSULAKERASIAAN)
4
Liitin
 BATTERY (AKKU)
5
Liitin
 GROUND BLOCK (MAADOITUSLIITÄNTÄ)
6
8-istukkainen (X2)
 LEFT/RIGHT ACTUATOR SWITCH (VASEMMAN/OIKEAN TOIMILAITTEEN KYTKIN)
7
8-istukkainen
 MODE INDICATOR (TILAN ILMAISIN)

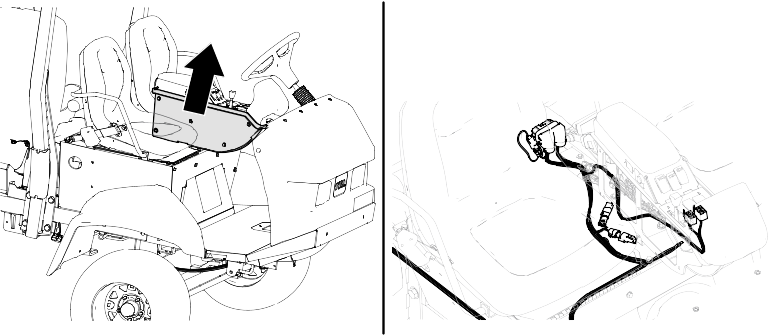

  1. Reititä johdinsarja koneen johdinsarjaa ja ohjauksen letkuja pitkin ylös hallintalaitteisiin.
    Graphic
    G576089

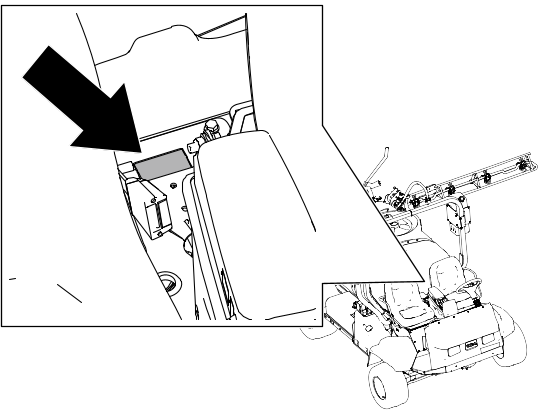

  2. Vie johdinsarja koneen johdinsarjaa pitkin, ylös istuinten välisen huoltoaukon läpi ja ylös keskikonsoliin.
    Graphic
    G576135
  3. Vie johdinsarja istuimen alta koneen johdinsarjaa seuraten.
    1. Asenna sulakerasia, virtaliitin, maadoitusjohto ja akun rengasliitin.

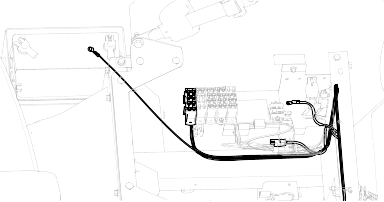

      Graphic
      G576085
  1. Suorita asennus loppuun noudattamalla Sonic Boom ‑tasaussarjan ohjeita.
