Finishingsæt til Ultra Sonic Boom

Multi Pro 5800-plænesprøjte

Se betjeningsvejledningen til maskinen for at læse alle sikkerhedsoplysninger.
  1. Parker maskinen på en plan flade.
  2. Aktiver parkeringsbremsen.
  3. Sluk motoren, og tag nøglen ud.
    Graphic
    G036361s
  4. Frakobl batteriet.
Påkrævede reservedele
1
Manifoldbeslag
    Graphic
    G572578
    Graphic
    G572437

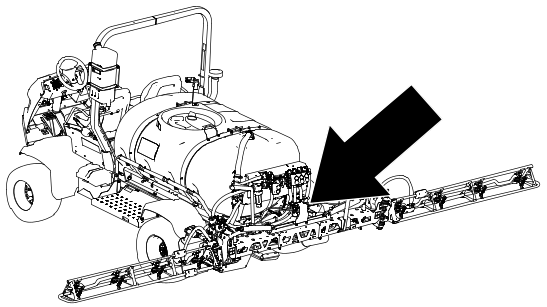

  1. Frakobl ledningsnettet fra den hydrauliske manifoldblok.
  2. Mærk alle de slanger, der er tilsluttet den hydrauliske manifoldblok, og afkobl dem fra blokken.
    3. Graphic
    G576890
  3. Fjern monteringsbeslaget fra maskinen.
    Bemærk: Gem fastgørelsesanordningerne.
    4. Graphic
    g576891
  4. Fjern den hydrauliske manifoldblok fra monteringsbeslaget.
    Bemærk: Gem fastgørelsesanordningerne.
    Bemærk: Det nye beslag vil blive monteret sammen med den elektroniske kommunikationsenhed i instruktionerne til Sonic-markørnivelleringssættet.
Påkrævede reservedele
1
Monteringsbeslag
1
Ledningsnet

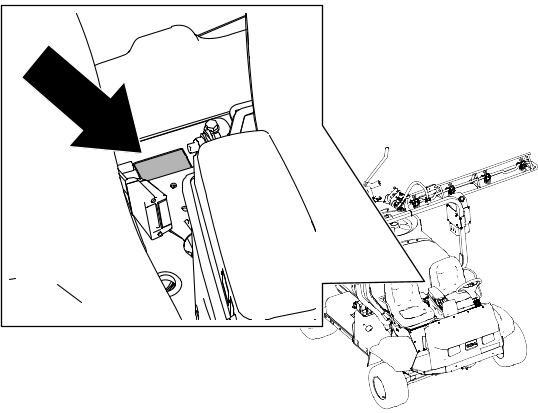

  1. Fjern udtrykningsproppen.
    Graphic
    G572580

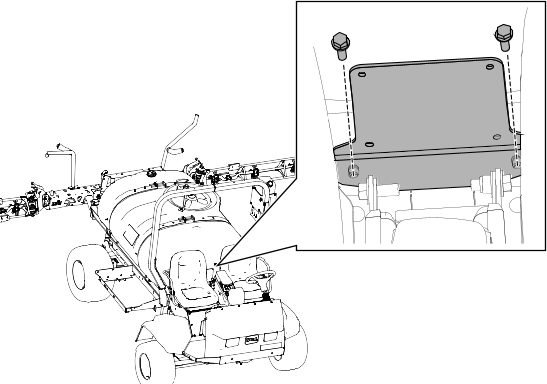

  2. Fjern de to bolte, og monter beslaget på maskinens sæderamme.
    Graphic
    G572579
Føring af ledningsnettet
Påkrævede reservedele
1
Ledningsnet

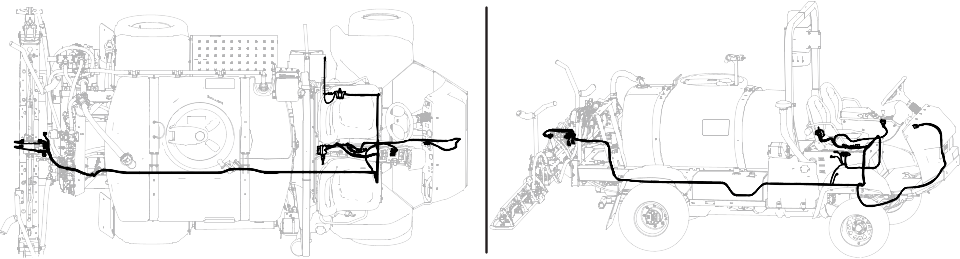

  1. Før ledningsnettet fra maskinens bagende til konsollen.
    Bemærk: Fastgør ledningsnettet langs maskinens eksisterende ledningsnet.
    Ledningsnettet vil blive tilsluttet under montering af Sonic Boom-nivelleringssættet.
    Graphic
    G572293

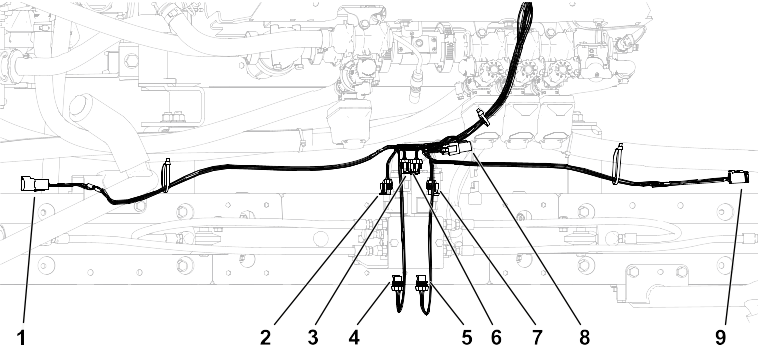

Føring af ledningsnettets bageste sektion
Graphic
G590300
Billedforklaring
Konnektortype
Mærkat
1
6 ben
 VENSTRE SONIC-SENSOR
2
2 sokler
 VENSTRE BOM NED
3
2 sokler
 VENSTRE BOM OP
4
2 sokler
 AKTIVÉR VENSTRE
5
2 sokler
 AKTIVÉR HØJRE
6
2 sokler
 HØJRE BOM OP
7
2 sokler
 HØJRE BOM NED
8
3 sokler
 CAN-BUSTERMINERING
9
6 sokler
 HØJRE SONIC-SENSOR
  1. Før ledningsnettet langs maskinens ledningsnet frem til maskinens forende.
    Graphic
    G588057

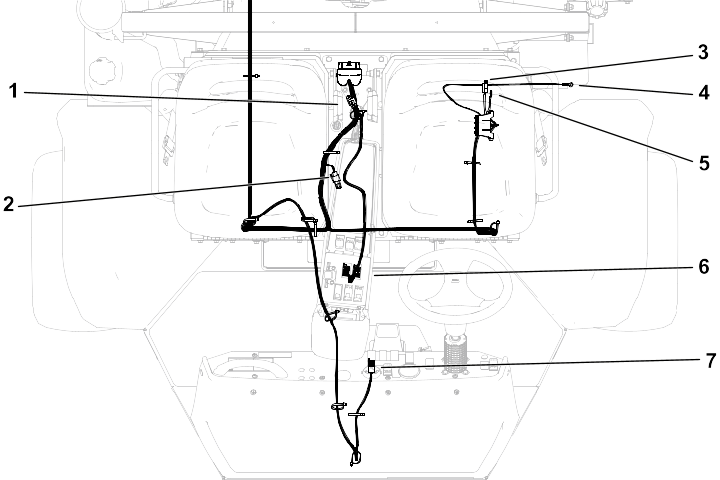

Føring af den forreste del af ledningsnettet
Graphic
G589974
Billedforklaring
Konnektortype
Mærkat
1
3 sokler og hætte
 CAN-DIAG-HÆTTE
2
3 sokler og hætte
 CAN-BUSTERMINERING
3
Blad
 TIL HOVEDSIKRINGSBLOK
4
Terminal
 BATTERI
5
Terminal
 JORDFORBINDELSESBLOK
6
8 sokler (X2)
 VENSTRE/HØJRE AKTUATORKONTAKT
7
8 sokler
 TILSTANDSINDIKATOR
  1. Før ledningsnettet langs maskinens ledningsnet, styreslangerne og op til betjeningsanordningerne.
    Graphic
    G576089
  2. Før ledningsnettet langs maskinens ledningsnet, op gennem adgangshullet mellem sæderne og op til midterkonsollen.
    Graphic
    G576135

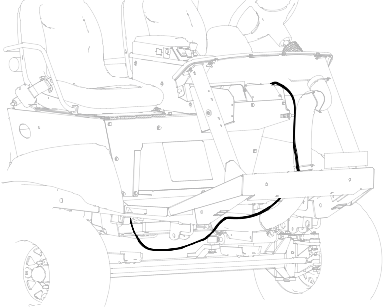

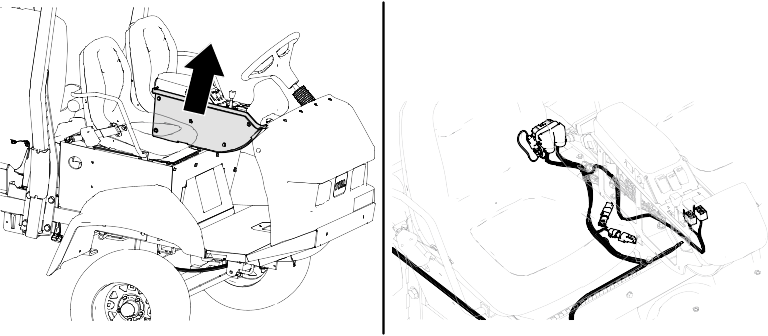

  3. Før ledningsnettet under sædet langs maskinens ledningsnet.

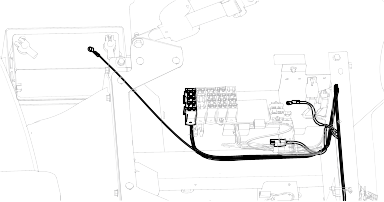

    1. Installer sikringsblok, strømstik, jordledning og ringklemme til batteri.
      Graphic
      G576085
  1. Følg instruktionerne i Sonic Boom-nivelleringssættet for at fuldføre installationen.
