ウルトラソニックブーム仕上げキット

マルチプロ 5800 ターフスプレーヤ

安全に関するすべての情報については、お使いのマシンのオペレーターズマニュアルを参照してください。
  1. 平らな場所に駐車する。
  2. 駐車ブレーキを掛ける。
  3. エンジンを止め、キーを抜き取る。
    Graphic
    G036361s
  4. バッテリーの接続を外す。
必要なパーツ
1
マニホルドブラケット
    Graphic
    G572578
    Graphic
    G572437

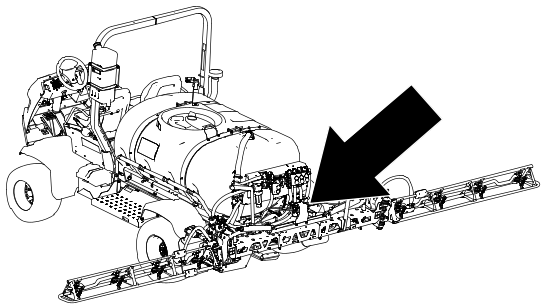

  1. 油圧マニホールドブロックからワイヤーハーネスを外す。
  2. 油圧マニホールドブロックに接続されているすべてのホースにラベルを付け、ブロックから取り外す。
    3. Graphic
    G576890
  3. マシンからマウントブラケットを取り外す。
    注： 締結具はすべて保管しておく。
    4. Graphic
    g576891
  4. 油圧マニホールドブロックをマウントブラケットから取り外す。
    注： 締結具はすべて保管しておく。
    注： 新しいブラケットは、ソニックマーカーレベリングキットの説明書に記載されている電子通信ユニットと一緒に取り付ける。
必要なパーツ
1
取り付けブラケット
1
ワイヤハーネス

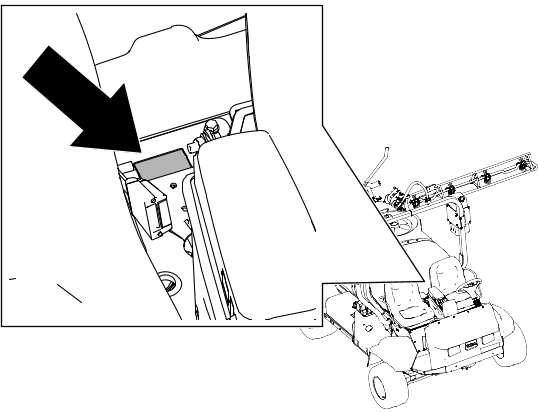

  1. ノックアウトプラグを取り外す。
    Graphic
    G572580

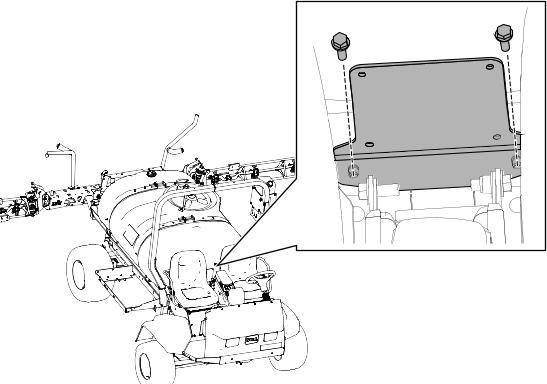

  2. 2本のボルトを外し、ブラケットをマシンのシートフレームに取り付ける。
    Graphic
    G572579
ワイヤーハーネスを配設する
必要なパーツ
1
ワイヤーハーネス

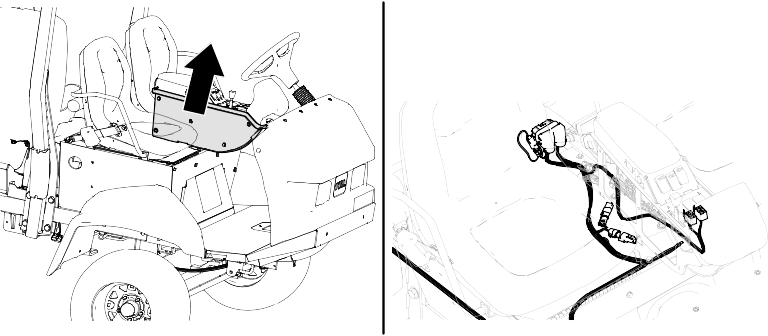

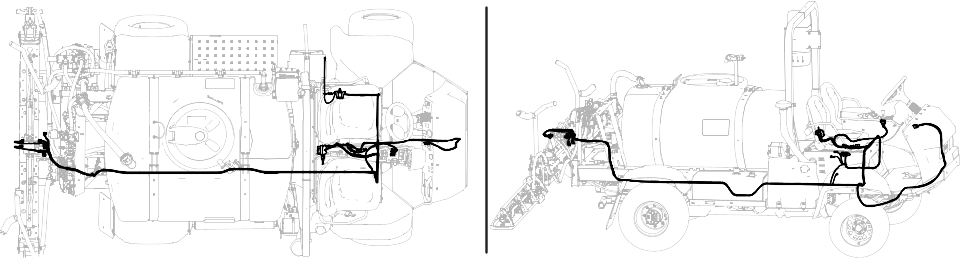

  1. マシンの背面からコンソールまでワイヤーハーネスを配線する。
    注： 既存のマシンハーネスに沿ってハーネスを固定する。
    ワイヤーハーネスは、ソニックブームレベリングキットの取り付け時に接続されます。
    Graphic
    G572293

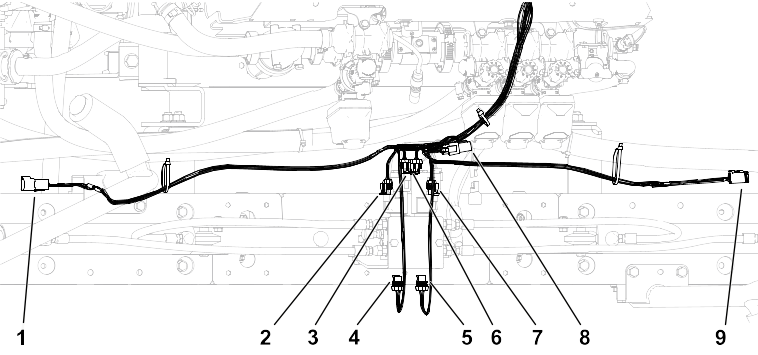

ワイヤーハーネスの後部配線
Graphic
G590300
吹き出し
コネクタータイプ
ラベル
1
6ピン
 左側ソニックセンサー
2
ソケット2個
 左側ブームを下げる
3
ソケット2個
 左側ブームを上げる
4
ソケット2個
 左側を有効にする
5
ソケット2個
 右側を有効にする
6
ソケット2個
 右側ブームを上げる
7
ソケット2個
 右側ブームを下げる
8
ソケット3個
 CANバス終端
9
ソケット6個
 右側ソニックセンサー
  1. マシンのワイヤーハーネスに沿って前面まで配線する。
    Graphic
    G588057

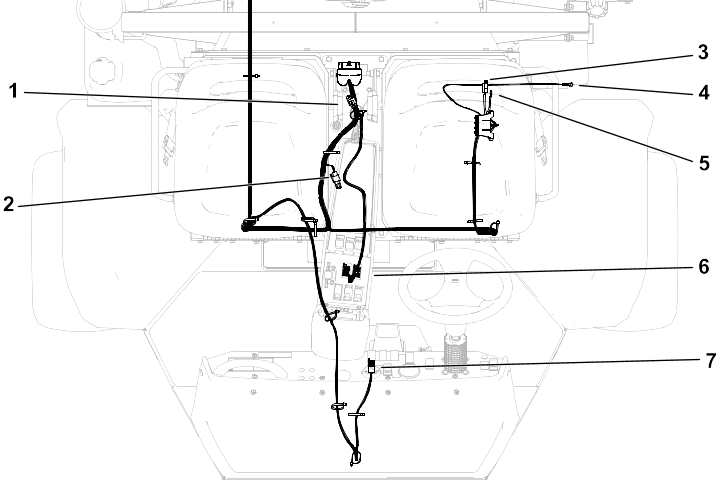

ワイヤーハーネスの前部配線
Graphic
G589974
吹き出し
コネクタータイプ
ラベル
1
ソケット3つとキャップ
 CAN診断キャップ
2
3端子ソケットとキャップ
 CANバス終端
3
ブレード
 メインヒューズブロックへ
4
端子
 バッテリー
5
端子
 アースブロック
6
8端子ソケット2個
 左/右アクチュエータスイッチ
7
ソケット8個
 モード表示
  1. ワイヤーハーネスをマシンのワイヤーハーネス、ステアリングホースに沿いコントロール部まで配線する。
    Graphic
    G576089

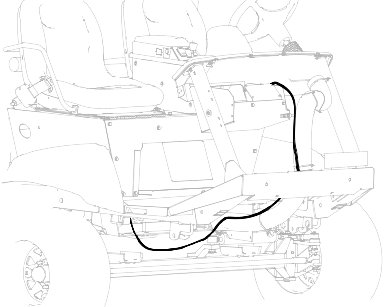

  2. ハーネスをマシンのハーネスに沿って配線し、座席間のアクセスホールを通して、センターコンソールまで引き上げる。
    Graphic
    G576135
  3. ワイヤーハーネスを、マシンのワイヤーハーネスに沿って座席の下に配線する。

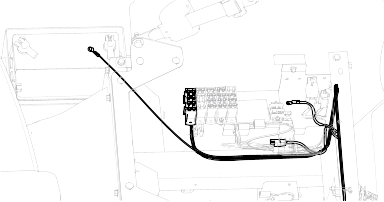

    1. ヒューズブロック、電源コネクタ、アース線、およびバッテリーリング端子を取り付ける。
      Graphic
      G576085
  1. ソニックブーム・レベリングキットの説明書に従って、取り付けを完了する。
