Ultra Sonic Boom egalisatieset

Multi-Pro 1750 gazonsproeier

Raadpleeg de Gebruikershandleiding van uw machine voor alle informatie i.v.m. veiligheid.

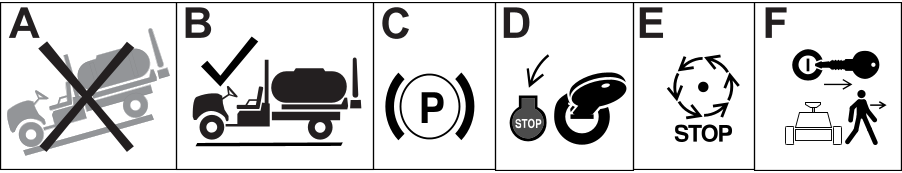

  1. Parkeer de machine op een horizontaal oppervlak.
  2. Haal de parkeerrem aan.
  3. Zet de motor af en haal het sleuteltje uit het contact.
    Graphic
    G036361s
  4. Koppel de accu af.

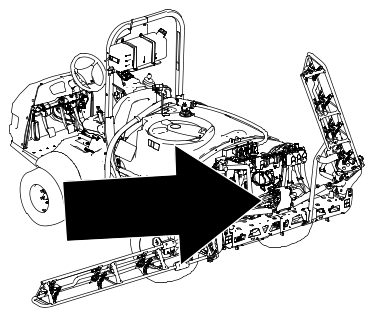

    Graphic
    G572577
    Graphic
    G572437

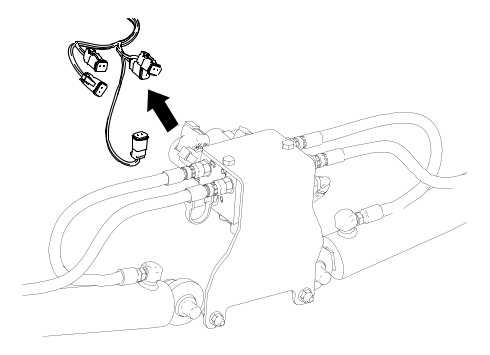

  1. Koppel de kabelboom los van het hydraulische verdeelblok.
  2. Label alle slangen die verbonden zijn met het hydraulische verdeelblok en maak ze los van het blok.
    3. Graphic
    G576890

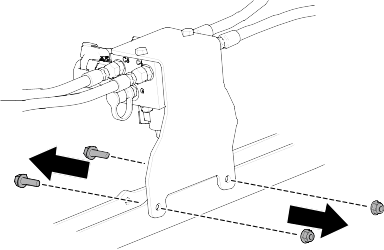

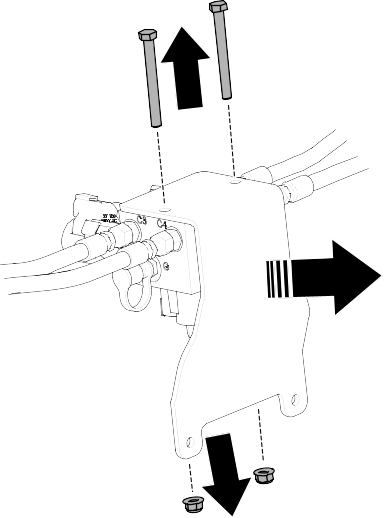

  3. Verwijder de montagebeugel van de machine.
    Opmerking: Bewaar de bevestigingsmiddelen.
    4. Graphic
    g576891
  4. Verwijder het hydraulische verdeelblok uit de montagebeugel.
    Opmerking: Bewaar de bevestigingsmiddelen.
    Opmerking: De nieuwe beugel monteert u samen met de elektronische communicatie-eenheid volgens de instructies voor de Nivelleerset met sonische markeerder.
De kabelboom leiden
Vereiste onderdelen
1
Kabelboom

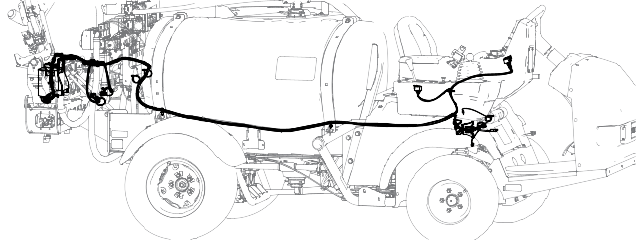

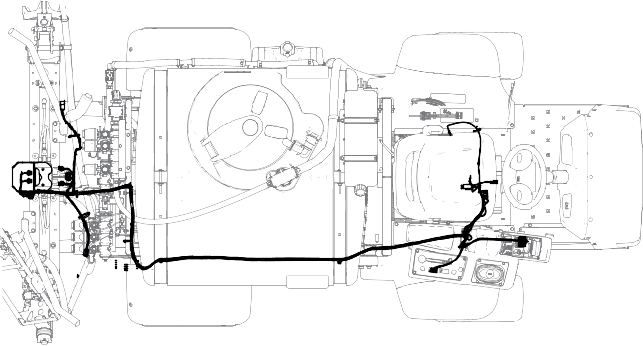

  1. Leid de kabelboom van de achterkant van de machine naar het bedieningspaneel.
    Opmerking: Bevestig de kabelboom langs de bestaande kabelboom.
    De kabelboom wordt aangesloten tijdens de montage van de Nivelleerset voor Sonic Boom.
    Graphic
    G588041
    Graphic
    G588039

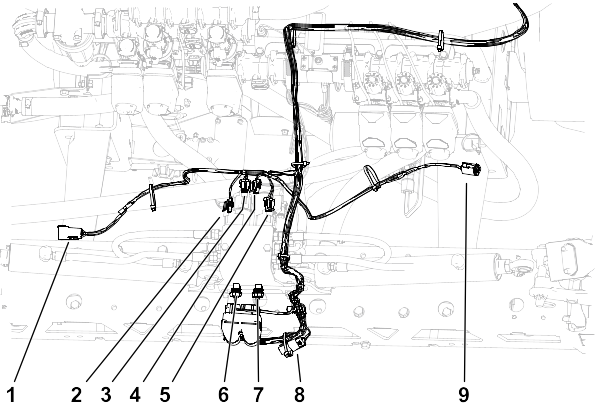

Het achterste deel van de kabelboom leiden
Graphic
G590299
Verwijzing
Type connector
Aanduiding
1
6 pennen
 SENSOR LINKER SONIC BOOM
2
2 contacten
 LINKER SPUITBOOM NEER
3
2 contacten
 LINKER SPUITBOOM OMHOOG
4
2 contacten
 RECHTER SPUITBOM OMHOOG
5
2 contacten
 RECHTER SPUITBOOM NEER
6
2 contacten
 LINKS INSCHAKELEN
7
2 contacten
 RECHTS INSCHAKELEN
8
3 contacten
 AANSLUITING
9
6 contacten
 SENSOR RECHTER SONIC BOOM

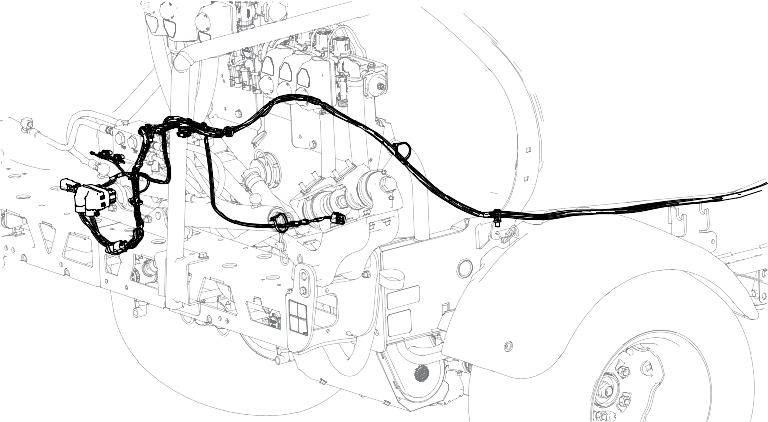

  1. Leid het achterste deel van de kabelboom zoals afgebeeld.
    Graphic
    G588056

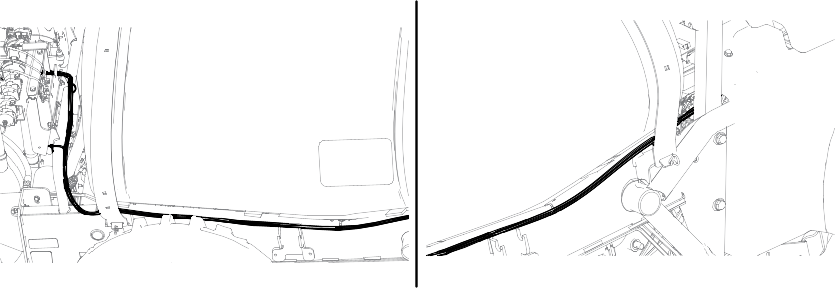

  2. Ga verder met het leiden van de kabelboom langs de machinekabelboom naar de voorzijde van de machine.
    Graphic
    G588057

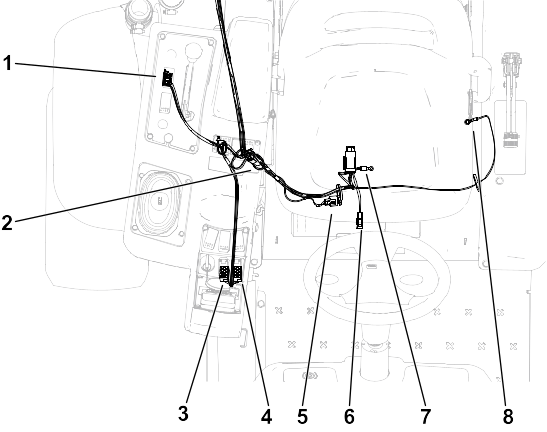

Het voorste deel van de kabelboom leiden
Graphic
G588336
Verwijzing
Type connector
Aanduiding
1
8 contacten
 MODUSINDICATOR
2
3 contacten
 AANSLUITING
3
8 contacten
 RECHTER ACTUATOR SW
4
8 contacten
 LINKER ACTUATOR SW
5
3 contacten
 DIAGNOSTISCHE CAN-POORT
6
Mes
 NAAR HOOFDZEKERINGHOUDER
7
Aansluiting
 ACCU –
8
Aansluiting
 ACCU +
  1. Leid de kabelboom naar de bedieningsorganen.

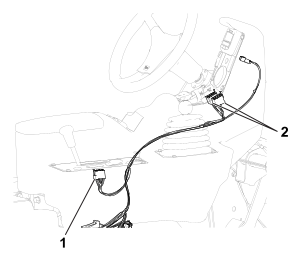

    1. Leid de kabelboom langs de machinekabelboom en stuurslangen en omhoog naar de bedieningsorganen.
      Graphic
      G210252s
      1. Connector met 8 contacten — schakelaar voor Ultra Sonic-modus
      2. Connector met 8 contacten — hefschakelaar spuitboom
  2. Leid de kabelboom naar de zekeringhouders en accu.

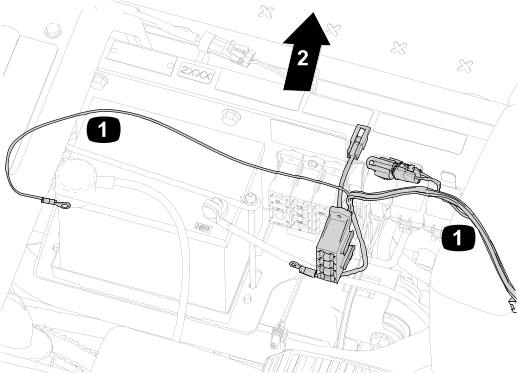

    1. Leid de kabelboom onder de stoel, langs de machinekabelboom.
      Graphic
      G210299S
      1. Kabelboom
      2. Voorkant van machine
    2. Plaats de bijgeleverde zekeringhouder op de zekeringhouder van de machine.
      Graphic
      g208927s
      1. Zekeringhouder — machine
      2. Zekeringhouder — egalisatieset van Ultra Sonic Boom
    3. Monteer het stroomcircuit door de connectors voor de zekeringhouder van de machine en de bijgeleverde zekeringhouder aan te koppelen.
      Graphic
      g210250s
      1. Connector — egalisatieset van Ultra Sonic Boom
      2. Connector — machine
    4. Leid de kabelboom naar het aansluitingenblok en sluit de aardingskabel aan.
      Graphic
      g208928s
      1. Aansluitingenblok
      2. Aardingskabel — kabelboom van egalisatieset van Ultra Sonic Boom
    5. Leid de kabelboom langs de linkerkant van het bedieningspaneel naar de knipperlichtmodule.

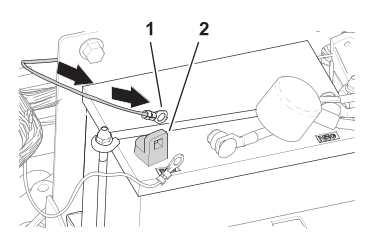

    6. Leid de aftakking van de kabelboom met de ringconnector naar de pluspool van de accu.
      Graphic
      g036958s
      1. Ringconnector
      2. Pluspool (+) van de accu
  1. Volg de instructies van de Sonic Boom nivelleerset om de montage te voltooien.
