Kit de acabamento da rampa Ultra Sonic Boom

Pulverizador de relva Multi Pro 1750

Consulte o Manual do utilizador da sua máquina para todas as informações.

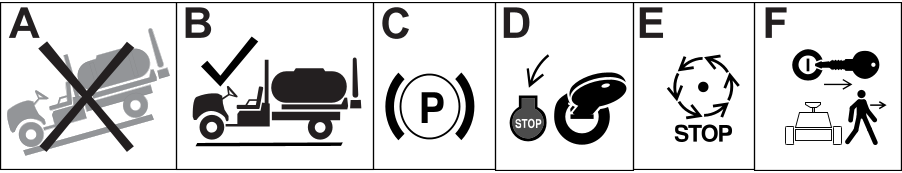

  1. Estacione a máquina numa superfície nivelada.
  2. Engate o travão de estacionamento.
  3. Desligue o motor e retire a chave.
    Graphic
    G036361s

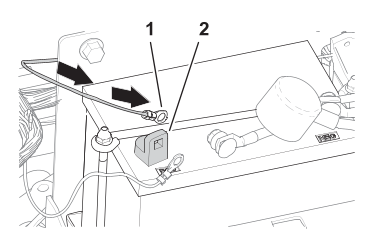

  4. Desligue a bateria.
    Graphic
    G572577
    Graphic
    G572437

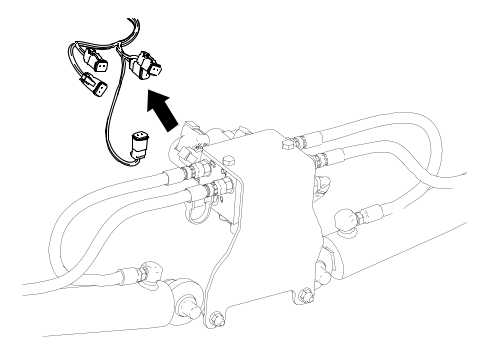

  1. Desligue a cablagem do bloco do coletor hidráulico.
  2. Rotule todos os tubos ligados ao bloco do coletor hidráulico e desligue-os do bloco.
    3. Graphic
    G576890

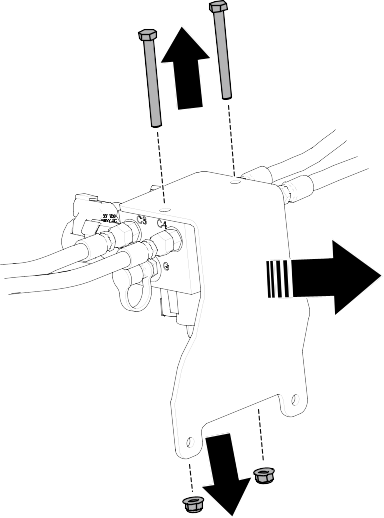

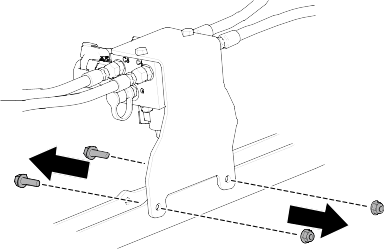

  3. Remova o suporte de montagem da máquina.
    Nota: Guarde todos os fixadores.
    4. Graphic
    g576891
  4. Retire o bloco do coletor hidráulico do suporte de montagem.
    Nota: Guarde todos os fixadores.
    Nota: O novo suporte será instalado juntamente com a unidade de comunicações eletrónica de acordo com as instruções no Sonic Marker Leveling Kit (kit de nivelamento da rampa Sonic).
Encaminhamento da cablagem
Peças necessárias
1
Cablagem

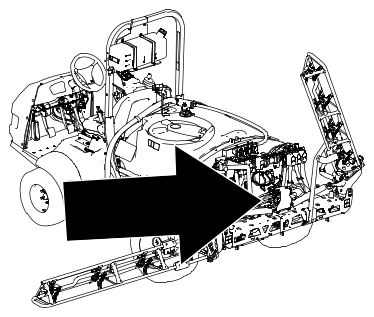

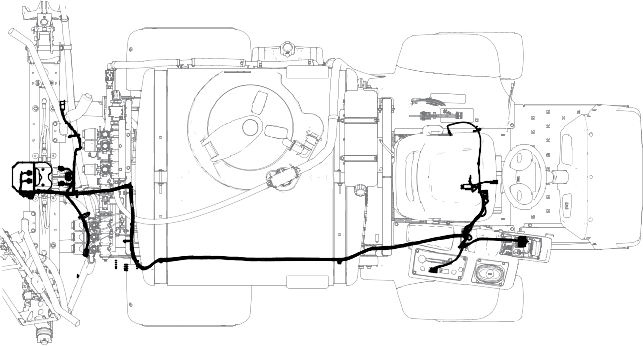

  1. Encaminhe a cablagem da parte traseira da máquina até à consola.
    Nota: Prenda a cablagem juntamente com a cablagem existente da máquina.
    A cablagem será conectada durante a instalação do Sonic Boom Leveling Kit (kit de nivelamento da rampa Sonic).
    Graphic
    G588041
    Graphic
    G588039

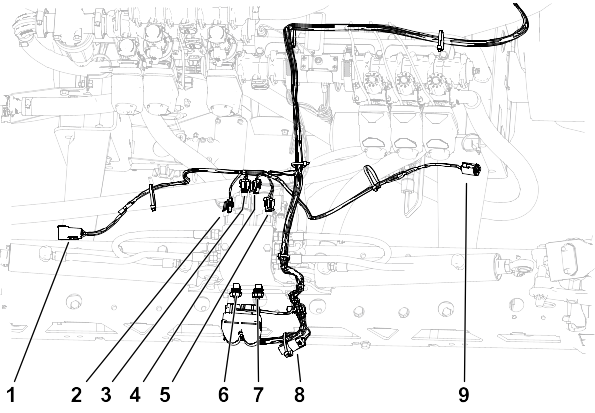

Encaminhar a secção traseira da cablagem
Graphic
G590299
Legenda
Tipo de conector
Identificação
1
6 pinos
 LEFT SONIC BOOM SENSOR
2
2 tomadas
 LEFT BOOM DOWN
3
2 tomadas
 LEFT BOOM UP
4
2 tomadas
 RIGHT BOOM UP
5
2 tomadas
 RIGHT BOOM DOWN
6
2 tomadas
 LEFT ENABLE
7
2 tomadas
 RIGHT ENABLE
8
3 tomadas
 TERMINATOR
9
6 tomadas
 RIGHT SONIC BOOM SENSOR

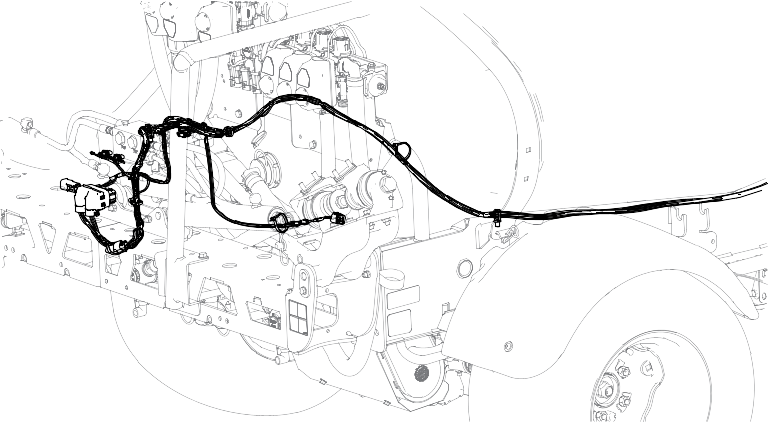

  1. Encaminhe a secção traseira da cablagem.
    Graphic
    G588056

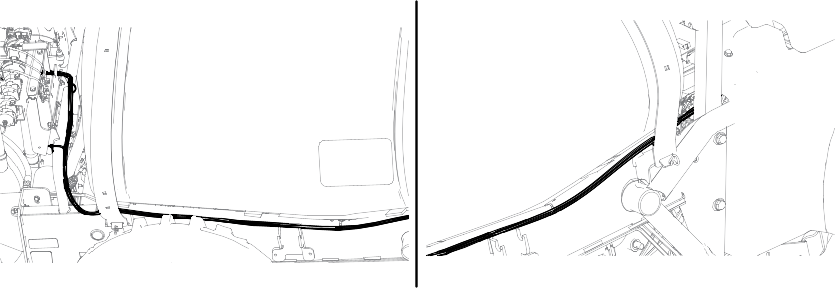

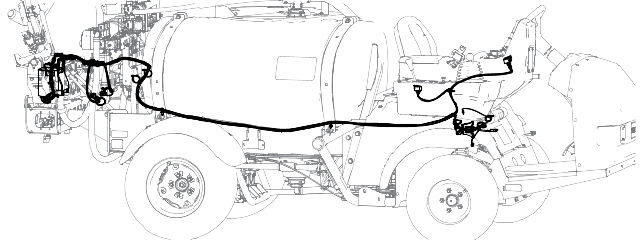

  2. Continue a encaminhar a cablagem da máquina ao longo da máquina, até à parte dianteira da máquina.
    Graphic
    G588057

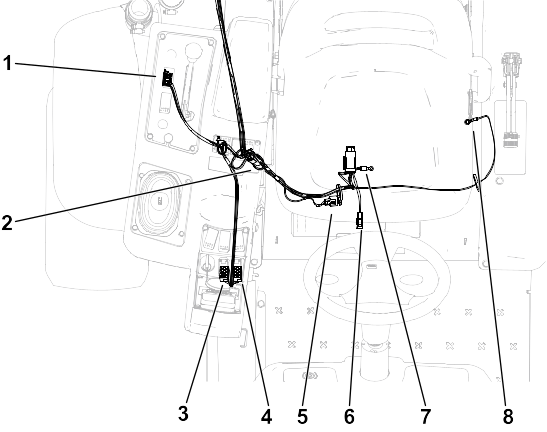

Encaminhar a secção dianteira da cablagem
Graphic
G588336
Legenda
Tipo de conector
Etiqueta
1
8 tomadas
 MODE INDICATOR
2
3 tomadas
 TERMINATOR
3
8 tomadas
 RIGHT ACTUATOR SW
4
8 tomadas
 LEFT ACTUATOR SW
5
3 tomadas
 CAN DIAGNOSTIC PORT
6
Lâmina/pá
 TO MAIN FUSE BLOCK
7
Terminal
 BATTERY –
8
Terminal
 BATTERY +

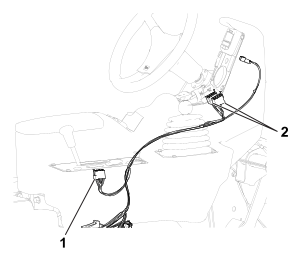

  1. Encaminhe a cablagem na direção dos controlos.
    1. Encaminhe a cablagem ao longo da cablagem da máquina, das tubagens da direção, até aos controlos.
      Graphic
      G210252s
      1. Conector de 8 tomadas — interruptor do modo ultra sonic
      2. Conector de 8 tomadas — interruptor de elevação da rampa
  2. Encaminhe a cablagem para os blocos de fusíveis e bateria.

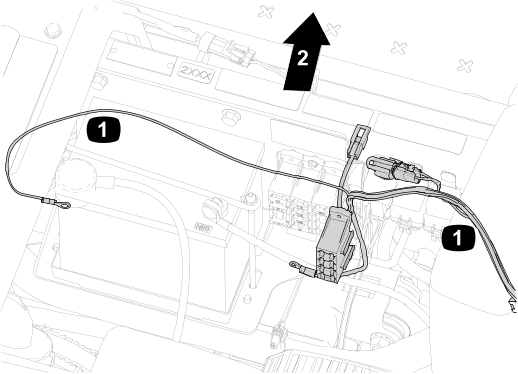

    1. Encaminhe a cablagem por baixo do banco, seguindo a cablagem da máquina.
      Graphic
      G210299S
      1. Cablagem
      2. Frente da máquina
    2. Instale o bloco de fusíveis do kit no bloco de fusíveis da máquina.
      Graphic
      g208927s
      1. Bloco de fusíveis — máquina
      2. Bloco de fusíveis — kit de acabamento ultra sonic boom
    3. Instale o circuito de alimentação ligando os conectores do bloco de fusíveis da máquina e o bloco de fusíveis do kit.
      Graphic
      g210250s
      1. Conector — kit de acabamento da rampa ultra sonic boom
      2. Conector — máquina
    4. Encaminhe a cablagem para o bloco terminal e conecte-o o fio de ligação à terra.
      Graphic
      g208928s
      1. Bloco terminal
      2. Ligação à terra — cablagem do kit de acabamento ultra sonic boom
    5. Encaminhe a cablagem para a esquerda da consola lateral para o módulo de luz intermitente.
    6. Encaminhe a cablagem com o terminal de anel para o borne positivo da bateria.
      Graphic
      g036958s
      1. Terminal de anel
      2. Borne positivo (+) da bateria
  1. Siga as instruções no Kit de nivelamento da rampa Sonic Boom para concluir a instalação.
