Ultra Sonic Boom-finishingsett

Multi-Pro 1750-gresspreder

Se maskinens brukerhåndbok for all sikkerhetsinformasjon.

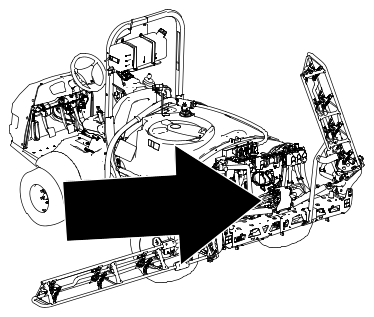

  1. Parker maskinen på en jevn flate.
  2. Sett på parkeringsbremsen.
  3. Slå av motoren og ta ut nøkkelen.
    Graphic
    G036361s
  4. Koble fra batteriet.
    Graphic
    G572577
    Graphic
    G572437
  1. Koble ledningssatsen fra den hydrauliske manifoldblokken.
  2. Merk alle slangene som er koblet til den hydrauliske manifoldblokken, og koble dem fra blokken.
    3. Graphic
    G576890
  3. Fjern monteringsbraketten fra maskinen.
    Merk: Ta vare på festene.
    4. Graphic
    g576891
  4. Fjern den hydrauliske manifoldblokken fra monteringsbraketten.
    Merk: Ta vare på festene.
    Merk: Den nye braketten vil bli montert sammen med den elektroniske kommunikasjonsenheten i instruksjonene for Sonic Marker-nivelleringssettet.
Føre ledningssatsen
Nødvendige deler
1
Ledningssatsen

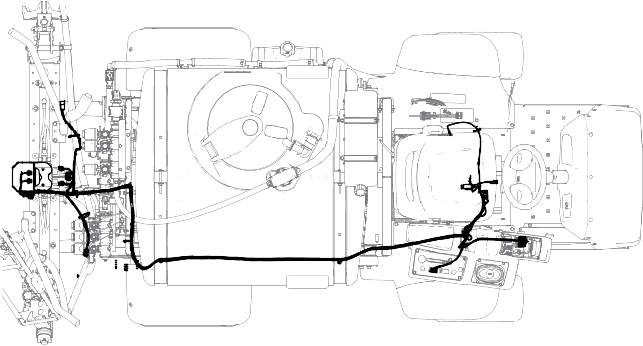

  1. Før ledningssatsen fra baksiden av maskinen til konsollen.
    Merk: Fest selen langs den eksisterende ledningssatsen til maskinen.
    Ledningssatsen vil bli koblet til under monteringen av Sonic Boom-nivelleringssettet.
    Graphic
    G588041
    Graphic
    G588039

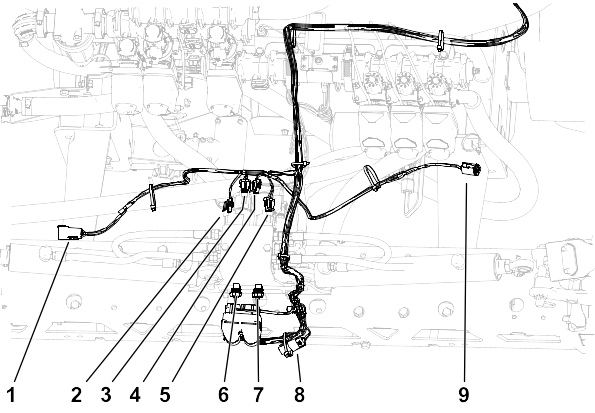

Føre ledningssatsens bakre del
Graphic
G590299
Forklaring
Kontakttype
Merke
1
6 pinner
 LEFT SONIC BOOM SENSOR
2
2 sokler
 LEFT BOOM DOWN
3
2 sokler
 LEFT BOOM UP
4
2 sokler
 RIGHT BOOM UP
5
2 sokler
 RIGHT BOOM DOWN
6
2 sokler
 LEFT ENABLE
7
2 sokler
 RIGHT ENABLE
8
3 sokler
 TERMINATOR
9
6 sokler
 RIGHT SONIC BOOM SENSOR

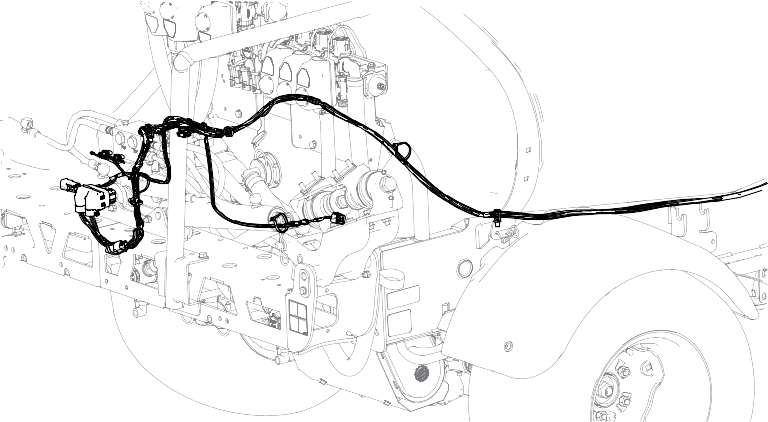

  1. Før den bakre delen av ledningssatsen som vist.
    Graphic
    G588056

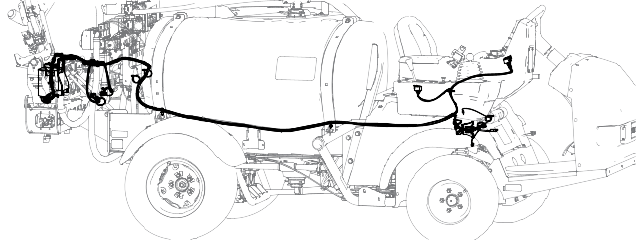

  2. Fortsett å føre maskinen langs maskinens ledningssats til fronten av maskinen.
    Graphic
    G588057

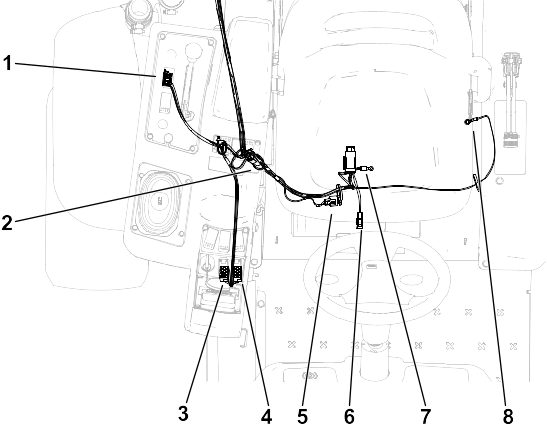

Føre ledningssatsens fremre del
Graphic
G588336
Forklaring
Kontakttype
Merke
1
8 sokler
 MODE INDICATOR
2
3 sokler
 TERMINATOR
3
8 sokler
 RIGHT ACTUATOR SW
4
8 sokler
 LEFT ACTUATOR SW
5
3 sokler
 CAN DIAGNOSTIC PORT
6
Kniv
 TO MAIN FUSE BLOCK
7
Klemme
 BATTERY –
8
Klemme
 BATTERY +
  1. Før selen til kontrollene.

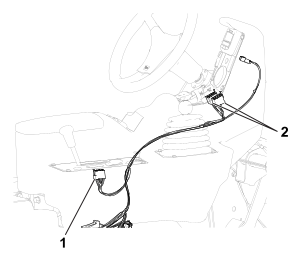

    1. Før ledningssatsen langs maskinens ledningssats, styreslanger og opp til kontrollene.
      Graphic
      G210252s
      1. Kontakt med åtte sokler – ultrasonisk modusbryter
      2. Kontakt med åtte sokler – bomhevebryter
  2. Før selen til sikringsblokkene og batteriet.

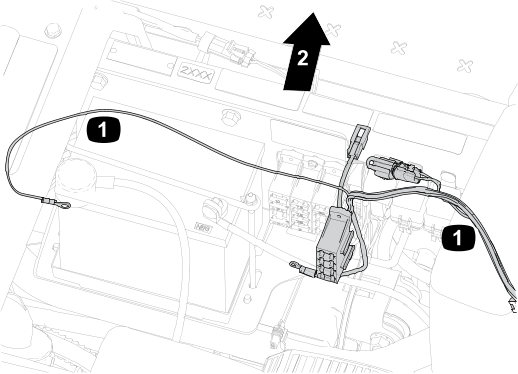

    1. Før ledningssatsen under setet mens du følger maskinens ledningssats.
      Graphic
      G210299S
      1. Ledningssats
      2. Foran på maskinen
    2. Monter settets sikringsblokk til maskinens sikringsblokk.
      Graphic
      g208927s
      1. Sikringsblokk – maskin
      2. Sikringsblokk – ultrasonisk bom-finishingsett
    3. Monter strømkretsen ved å feste koblingene for maskinens sikringsblokk og settets sikringsblokk.
      Graphic
      g210250s
      1. Kontakt – ultrasonisk bom-finishingsett
      2. Kontakt – maskin
    4. Før selen til terminalblokken og koble til jordledningen.
      Graphic
      g208928s
      1. Klemmeblokk
      2. Jordledning – ledningssats for ultrasonisk bom-finishingsett
    5. Før selen til venstre fra sidekonsollen til blinklysmodulen.

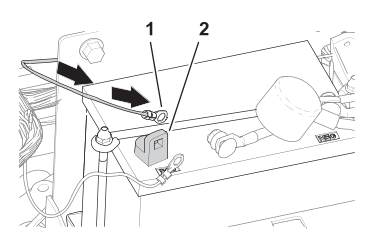

    6. Før ledningssatsutstikket med ringterminalen til den positive polen på batteriet.
      Graphic
      g036958s
      1. Ringterminal
      2. Positiv (+) batteripol
  1. Følg instruksjonene i Sonic Boom-nivelleringssettet for å fullføre monteringen.
