Kit de finition Ultra Sonic Boom

Pulvérisateur de gazon Multi-Pro 1750

Voir le Manuel de l'utilisateur de la machine pour toutes les consignes de sécurité.
  1. Garez la machine sur une surface plane et horizontale.
  2. Serrez le frein de stationnement.
  3. Coupez le moteur et retirez la clé.
    Graphic
    G036361s
  4. Débranchez la batterie.
    Graphic
    G572577
    Graphic
    G572437
  1. Débranchez le faisceau de câblage du bloc collecteur hydraulique.
  2. Étiquetez tous les flexibles raccordés au bloc collecteur hydraulique et débranchez-les du bloc.
    3. Graphic
    G576890

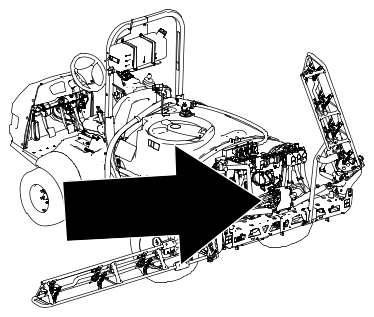

  3. Déposez le support de montage de la machine.
    Remarque : Conservez les fixations.
    4. Graphic
    g576891
  4. Déposez le bloc collecteur hydraulique du support de montage.
    Remarque : Conservez les fixations.
    Remarque : Le nouveau support sera monté en même temps que le module de communication électronique comme expliqué dans les instructions du kit de mise à niveau du traceur sonique.
Acheminement du faisceau de câblage
Pièces nécessaires
1
Faisceau de câblage

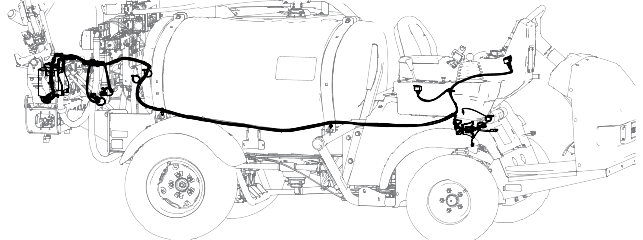

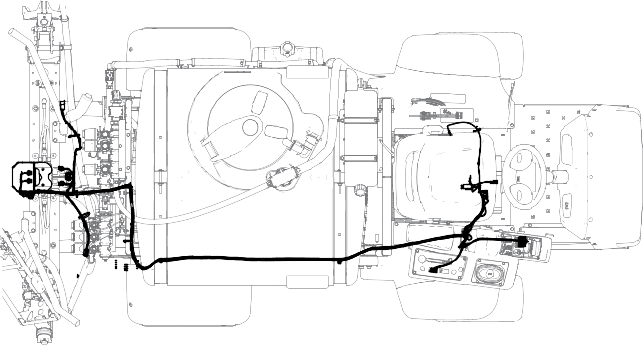

  1. Acheminez le faisceau de câblage de l'arrière de la machine à la console.
    Remarque : Fixez le faisceau le long du faisceau existant de la machine.
    Le faisceau sera connecté durant l'installation du kit de mise à niveau de la rampe sonique.
    Graphic
    G588041
    Graphic
    G588039

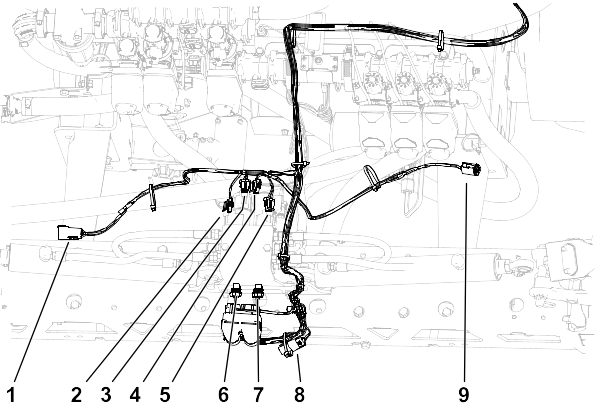

Acheminement de la partie arrière du faisceau de câblage
Graphic
G590299
Repère
Type de connecteur
Étiquette
1
6 broches
 LEFT SONIC BOOM SENSOR
2
2 douilles
 LEFT BOOM DOWN
3
2 douilles
 LEFT BOOM UP
4
2 douilles
 RIGHT BOOM UP
5
2 douilles
 RIGHT BOOM DOWN
6
2 douilles
 LEFT ENABLE
7
2 douilles
 RIGHT ENABLE
8
3 douilles
 TERMINATOR
9
6 douilles
 RIGHT SONIC BOOM SENSOR
  1. Acheminez la partie arrière du faisceau comme montré.
    Graphic
    G588056
  2. Continuez de suivre le faisceau de la machine jusqu'à l'avant de la machine.
    Graphic
    G588057

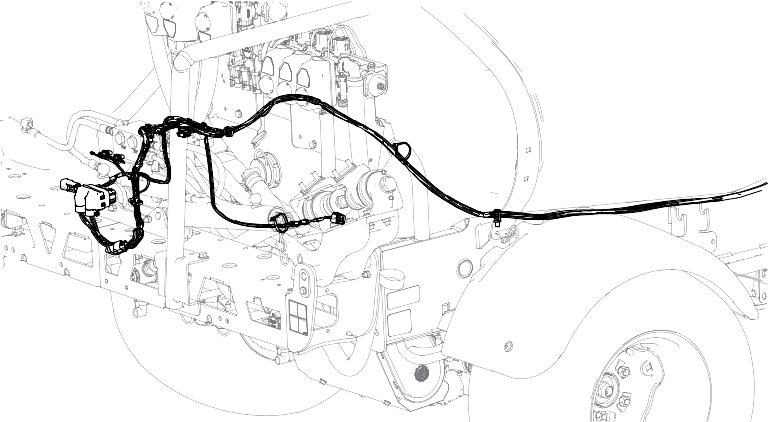

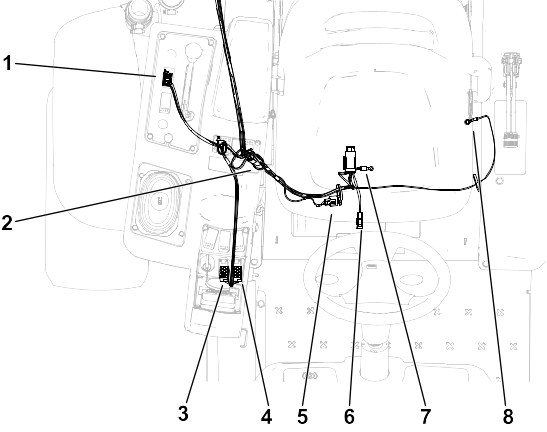

Acheminement de la partie avant du faisceau de câblage
Graphic
G588336
Repère
Type de connecteur
Étiquette
1
8 douilles
 MODE INDICATOR
2
3 douilles
 TERMINATOR
3
8 douilles
 RIGHT ACTUATOR SW
4
8 douilles
 LEFT ACTUATOR SW
5
3 douilles
 CAN DIAGNOSTIC PORT
6
Lame
 TO MAIN FUSE BLOCK
7
Borne
 BATTERY –
8
Borne
 BATTERY +
  1. Acheminez le faisceau jusqu'aux commandes.
    1. Acheminez le faisceau le long du faisceau de la machine, des flexibles de direction et jusqu'aux commandes.
      Graphic
      G210252s

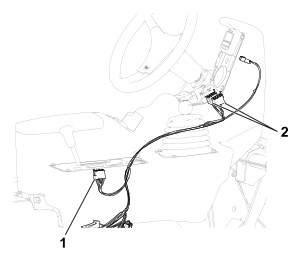

      1. Connecteur à 8 douilles – interrupteur de mode ultrasonique
      2. Connecteur à 8 douilles – interrupteur de levage de rampe
  2. Acheminez le faisceau vers les porte-fusibles et la batterie.
    1. Acheminez le faisceau sous le siège le long du faisceau de la machine.
      Graphic
      G210299S
      1. Faisceau de câblage
      2. Avant de la machine
    2. Montez le porte-fusibles sur le porte-fusibles de la machine.
      Graphic
      g208927s
      1. Porte-fusibles de la machine
      2. Faisceau avant – kit de finition Ultra Sonic Boom
    3. Installez le circuit d'alimentation électrique en branchant les connecteurs du porte-fusibles de la machine et du porte-fusibles du kit.
      Graphic
      g210250s
      1. Connecteur – kit de finition Ultra Sonic Boom
      2. Connecteur – machine
    4. Acheminez le faisceau jusqu'au bornier et connectez le fil de masse.
      Graphic
      g208928s
      1. Bornier
      2. Fil de masse – faisceau de câblage de kit de finition Ultra Sonic Boom
    5. Faites passer le faisceau par la gauche de la console latérale vers le module des clignotants.

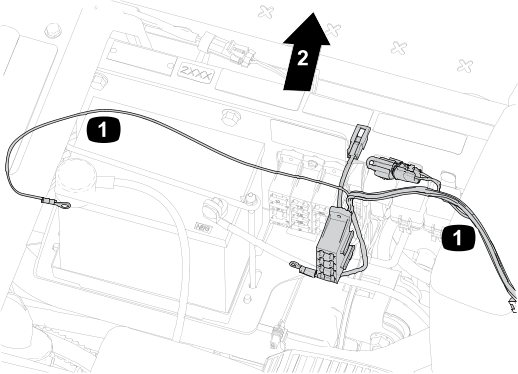

    6. Acheminez la branche du faisceau munie de la cosse en anneau jusqu'à la borne positive de la batterie.

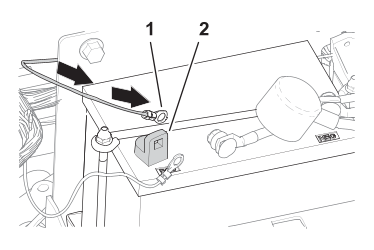

      Graphic
      g036958s
      1. Cosse en anneau
      2. Borne positive (+) de la batterie
  1. Suivez les instructions données fournies avec le kit de mise à niveau de la rampe sonique pour terminer l'installation.
