Finputsningssats för Ultra Sonic Boom

Multi-Pro 1750-grässpridare

Se maskinens bruksanvisning för all säkerhetsinformation.
  1. Parkera maskinen på en plan yta.
  2. Koppla in parkeringsbromsen.
  3. Stäng av motorn och tag ut nyckeln.
    Graphic
    G036361s

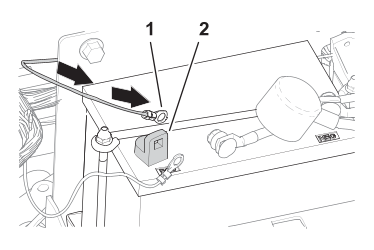

  4. Koppla loss batteriet.
    Graphic
    G572577
    Graphic
    G572437
  1. Koppla loss kablaget från hydraulförgreningsrörsblocket.
  2. Sätt etiketter på alla slangar som är anslutna till hydraulförgreningsrörsblocket och koppla bort dem från blocket.
    3. Graphic
    G576890
  3. Ta bort monteringsfästet från maskinen.
    Obs! Spara fästelementen.
    4. Graphic
    g576891
  4. Ta bort hydraulförgreningsrörsblocket från monteringsfästet.
    Obs! Spara fästelementen.
    Obs! Det nya fästet kommer att monteras tillsammans med den elektroniska kommunikationsenheten enligt instruktionerna för utjämningssatsen för Sonic-markören.
Dra kablaget
Delar som krävs
1
Kablage

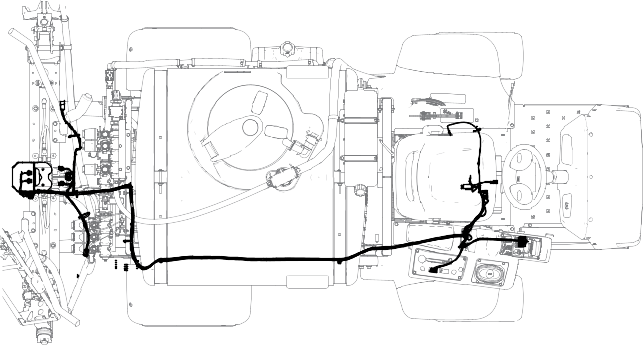

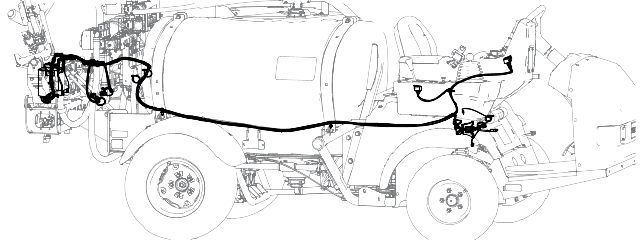

  1. Dra kablaget från maskinens bakre del till konsolen.
    Obs! Fäst kablaget längs det befintliga maskinkablaget.
    Kablaget kommer att kopplas under monteringen av utjämningssatsen för Sonic Boom.
    Graphic
    G588041
    Graphic
    G588039

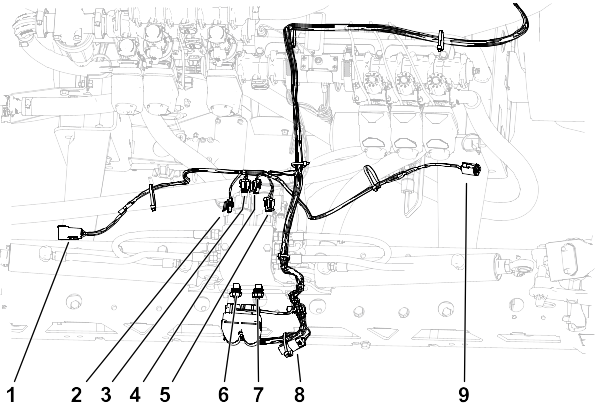

Dragning av den bakre delen av kablaget
Graphic
G590299
Figurhänvisning
Typ av kontakt
Etikett
1
Sex stift
 VÄNSTER SONIC BOOM-SENSOR
2
Två uttag
 VÄNSTER RAMP NER
3
Två uttag
 VÄNSTER RAMP UPP
4
Två uttag
 HÖGER RAMP UPP
5
Två uttag
 HÖGER RAMP NER
6
Två uttag
 VÄNSTER AKTIVERA
7
Två uttag
 HÖGER AKTIVERA
8
Tre uttag
 TERMINERING
9
Sex uttag
 HÖGER SONIC BOOM-SENSOR

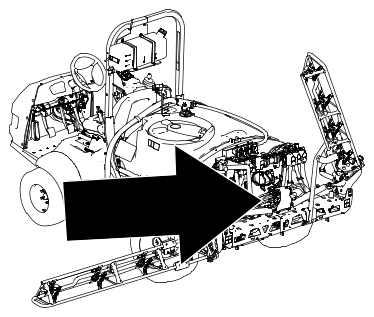

  1. Dra den bakre delen av kablaget enligt bilden.
    Graphic
    G588056

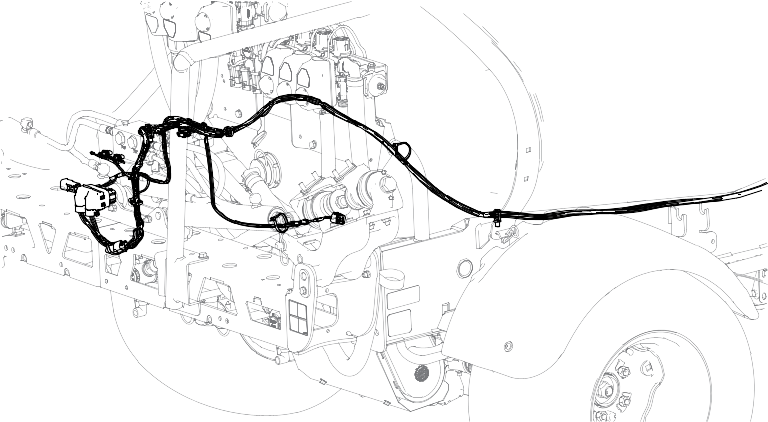

  2. Fortsätt att leda maskinen längs maskinkablaget till maskinens framsida.
    Graphic
    G588057

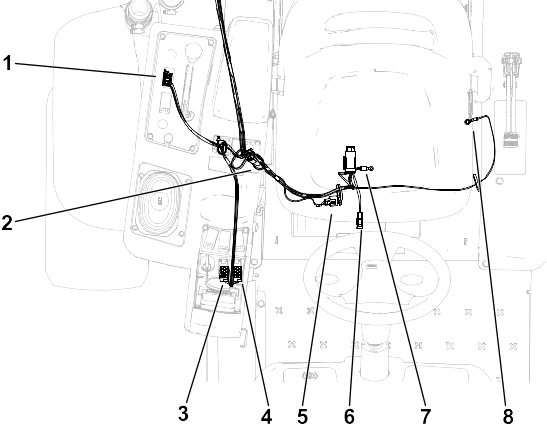

Dragning av den främre delen av kablaget
Graphic
G588336
Figurhänvisning
Typ av kontakt
Etikett
1
Åtta uttag
 LÄGESINDIKATOR
2
Tre uttag
 TERMINERING
3
Åtta uttag
 HÖGER STÄLLDONSREGLAGE
4
Åtta uttag
 VÄNSTER STÄLLDONSREGLAGE
5
Tre uttag
 CAN-DIAGNOSPORT
6
Kniv
 TILL HUVUDSÄKRINGSBLOCK
7
Ledningssko
 BATTERI -
8
Ledningssko
 BATTERI +

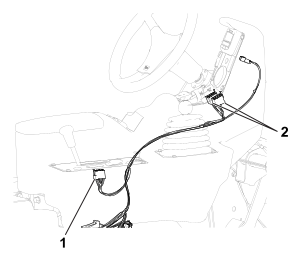

  1. Dra kablaget till reglagen.
    1. Dra kablaget längs maskinkablaget, styrslangarna och upp till reglagen.
      Graphic
      G210252s
      1. Kontakt med åtta uttag – Ultra Sonic-lägesomkopplare
      2. Kontakt med åtta uttag – sprutrampslyftomkopplare

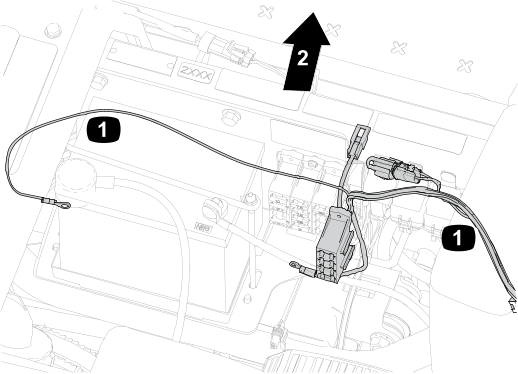

  2. Dra kabelhärvan till säkringsblocken och batteriet.
    1. Dra kablaget under sätet längs maskinkablaget.
      Graphic
      G210299S
      1. Kablage
      2. Maskinens framsida
    2. Montera satsens säkringsblock på maskinens säkringsblock.
      Graphic
      g208927s
      1. Säkringsblock – maskin
      2. Säkringsblock – finputsningssats för Ultra Sonic Boom
    3. Montera strömkretsen genom att fästa kontakterna för maskinens säkringsblock och satsens säkringsblock.
      Graphic
      g210250s
      1. Kontakt – finputsningssats för Ultra Sonic Boom
      2. Kontakt – maskin
    4. Dra kablaget till kopplingsplinten och koppla jordningskabeln.
      Graphic
      g208928s
      1. Uttagsplint
      2. Jordkabel – finputsningssats för Ultra Sonic Boom-kablage
    5. Dra kablaget till vänster från sidokonsolen till varningsblinkersmodulen.
    6. Dra kablagets del med ringkopplingen till batteriets pluspol.
      Graphic
      g036958s
      1. Ringkoppling
      2. Batteriets pluspol (+)
  1. Följ instruktionerna i utjämningssatsen för Sonic Boom för att slutföra installationen.
