超声波喷洒臂修整套件

Multi Pro 1750 草坪打药车

请参阅机器的操作员手册，了解所有安全信息。
  1. 将机器停在水平地面上。
  2. 接合驻车刹车。
  3. 关闭发动机并拔下钥匙。
    Graphic
    G036361s
  4. 断开电池的连接。
    Graphic
    G572577
    Graphic
    G572437
  1. 断开液压歧管盒的线束。
  2. 标记连接至液压歧管盒的所有软管，并将软管从液压歧管盒上断开。
    3. Graphic
    G576890
  3. 从机器上卸下安装支架。
    注： 保留紧固件。
    4. Graphic
    g576891
  4. 从安装支架上卸下液压歧管盒。
    注： 保留紧固件。
    注： 新支架将与超声波标记修整套件说明中的电子通信单元一起安装。
布置线束
需要的零件
1
线束

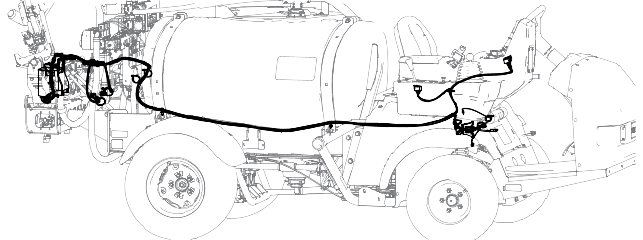

  1. 从机器后面向控制台布置线束。
    注： 沿现有机器线束固定线束。
    线束将在安装超声波喷洒臂修整套件期间进行连接。
    Graphic
    G588041
    Graphic
    G588039

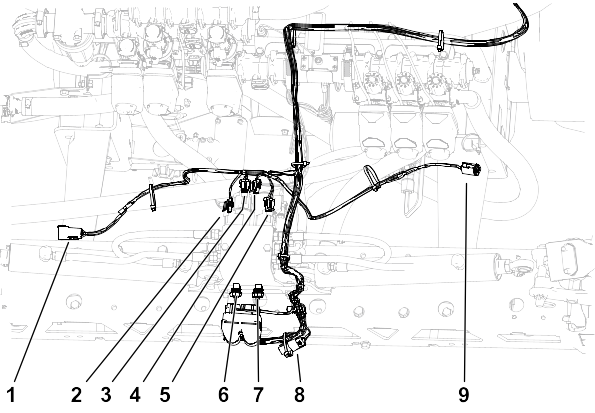

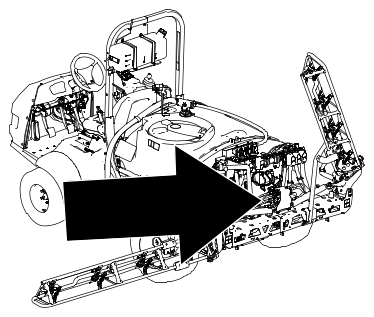

布置线束的后段
Graphic
G590299
调出
接头类型
标签
1
6 针
 左超声波喷洒臂传感器
2
2 插槽
 左喷洒臂向下
3
2 插槽
 左喷洒臂向上
4
2 插槽
 右喷洒臂向上
5
2 插槽
 右喷洒臂向下
6
2 插槽
 左边启用
7
2 插槽
 右边启用
8
3 插槽
 终端器
9
6 插槽
 右超声波喷洒臂传感器

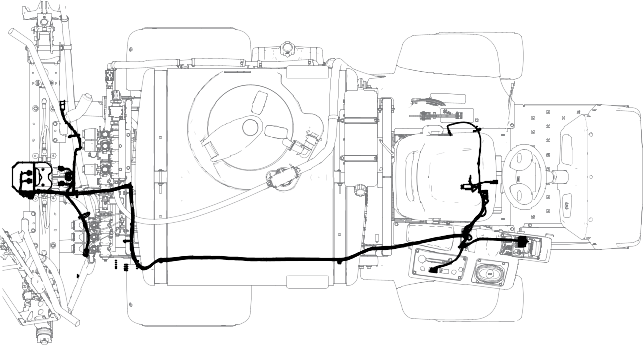

  1. 如图所示，布置线束的后段。
    Graphic
    G588056

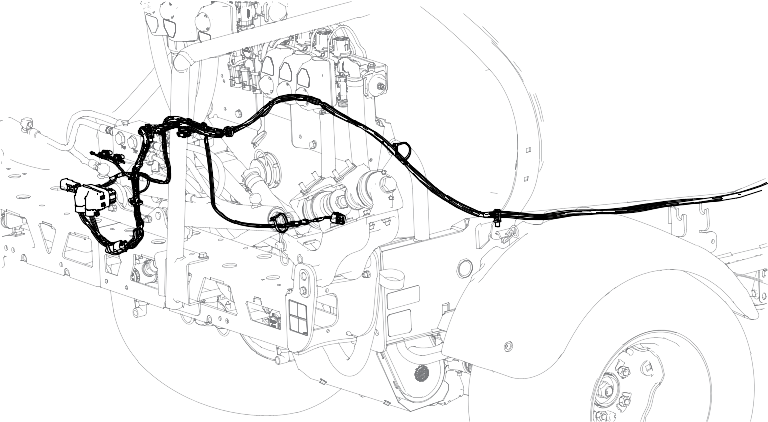

  2. 继续沿机器线束将线束布置到机器前部。
    Graphic
    G588057
布置线束的前段
Graphic
G588336
调出
接头类型
标签
1
8 插槽
 模式指示灯
2
3 插槽
 终端器
3
8 插槽
 右致动器 SW
4
8 插槽
 左致动器 SW
5
3 插槽
 CAN 诊断端口
6
刀片
 到主保险丝盒
7
端子
 电池 -
8
端子
 电池 +
  1. 向控制装置布置线束。
    1. 沿机器线束、转向软管并向上到控制装置布置线束。
      Graphic
      G210252s

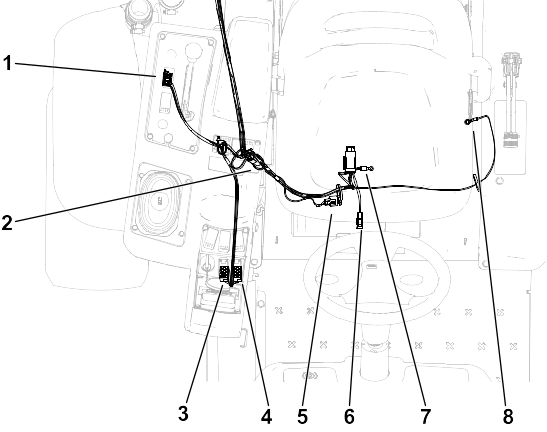

      1. 8 插槽接头 - 超声波模式开关
      2. 8 插槽接头 - 喷洒臂升降开关
  2. 向保险丝盒和电池布置线束。

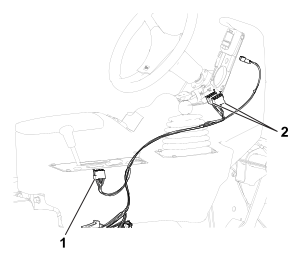

    1. 在座椅下面沿机器线束布置线束。
      Graphic
      G210299S
      1. 线束
      2. 机器前面
    2. 将套件保险丝盒安装至机器保险丝盒。
      Graphic
      g208927s
      1. 保险丝盒 - 机器
      2. 保险丝盒 - 超声波喷洒臂修整套件
    3. 连接机器保险丝盒和套件保险丝盒的接头，安装电力电路。
      Graphic
      g210250s
      1. 接头 - 超声波喷洒臂修整套件
      2. 接头 - 机器

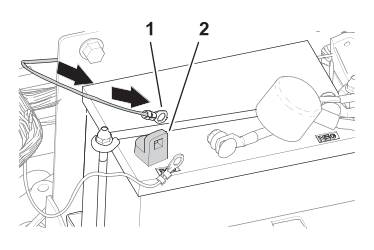

    4. 向接线端子布置线束，连接接地线。
      Graphic
      g208928s
      1. 接线端子
      2. 接线端子 - 超声波喷洒臂修整套件线束
    5. 从侧控制台向闪光灯模块将线束向左侧布置。

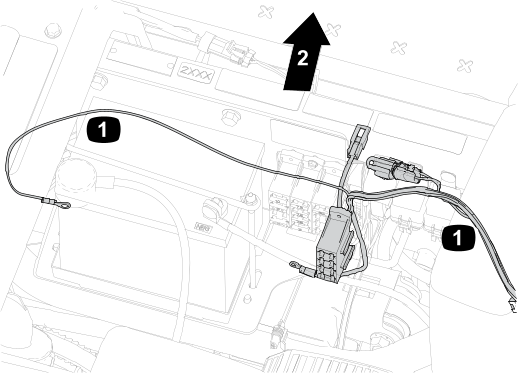

    6. 将带环形端子的线束腿布置到电池的正极。
      Graphic
      g036958s
      1. 环形端子
      2. 电池正 (+) 极
  1. 遵循超声波喷洒臂修整套件中的说明以完成安装。
