Kit di finitura Ultra Sonic Boom

Irroratrice Multi-Pro 1750 per grandi aree verdi

Per tutte le informazioni relative alla sicurezza fate riferimento al Manuale dell'operatore della vostra macchina.
  1. Parcheggiate la macchina su terreno pianeggiante.
  2. Inserite il freno di stazionamento.
  3. Spegnete il motore e togliete la chiave.
    Graphic
    G036361s
  4. Scollegate la batteria.
    Graphic
    G572577
    Graphic
    G572437
  1. Scollegate il cablaggio preassemblato dal blocco collettore idraulico.
  2. Etichettate tutti i flessibili collegati al blocco collettore idraulico e scollegateli dal blocco.
    3. Graphic
    G576890
  3. Rimuovete la staffa di montaggio dalla macchina.
    Nota: Conservate i dispositivi di fissaggio.
    4. Graphic
    g576891
  4. Rimuovete il blocco collettore idraulico dalla staffa di montaggio.
    Nota: Conservate i dispositivi di fissaggio.
    Nota: La nuova staffa verrà montata insieme all'unità comunicazioni elettroniche nelle istruzioni kit livellamento marcatore Sonic.
Disposizione del cablaggio preassemblato
Parti necessarie
1
Cablaggio preassemblato

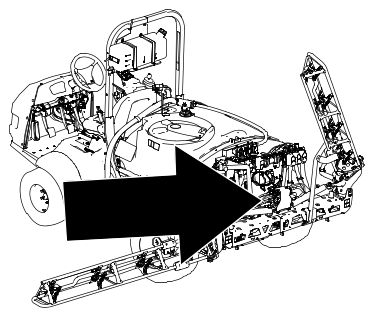

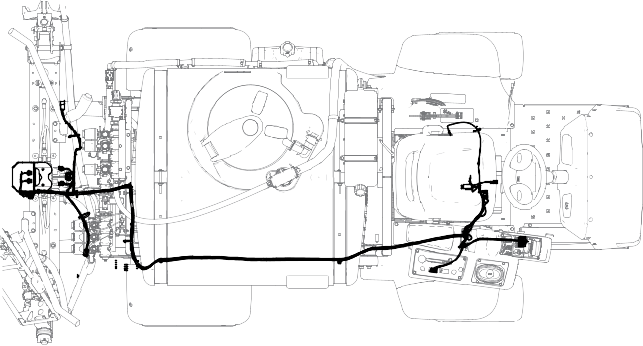

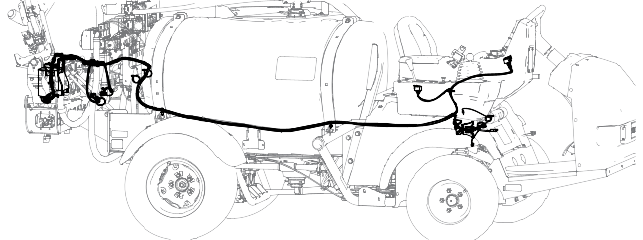

  1. Disponete il cablaggio preassemblato dalla parte posteriore della macchina verso la consolle.
    Nota: Fissate il cablaggio lungo il cablaggio della macchina esistente.
    Il cablaggio preassemblato verrà collegato durante l'installazione del kit livellamento Sonic Boom.
    Graphic
    G588041
    Graphic
    G588039

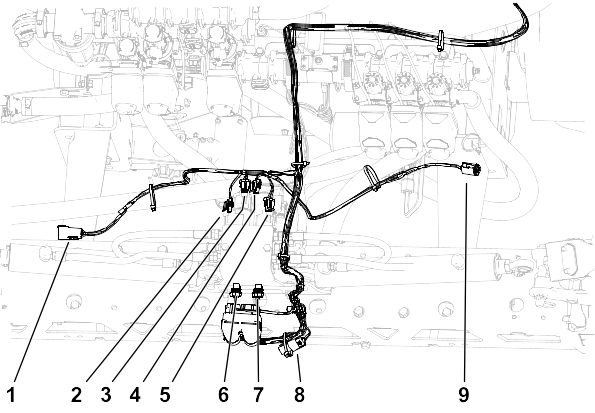

Disposizione della sezione posteriore del cablaggio preassemblato
Graphic
G590299
Riferimento
Tipo di connettore
Etichetta
1
6 pin
 SENSORE SONIC BOOM SINISTRO
2
2 prese
 ABBASSAMENTO BARRA SINISTRA
3
2 prese
 SOLLEVAMENTO BARRA SINISTRA
4
2 prese
 SOLLEVAMENTO BARRA DESTRA
5
2 prese
 ABBASSAMENTO BARRA DESTRA
6
2 prese
 ATTIVAZIONE SINISTRA
7
2 prese
 ATTIVAZIONE DESTRA
8
3 prese
 TERMINATORE
9
6 prese
 SENSORE SONIC BOOM DESTRO
  1. Disponete la sezione posteriore del cablaggio preassemblato come illustrato.
    Graphic
    G588056

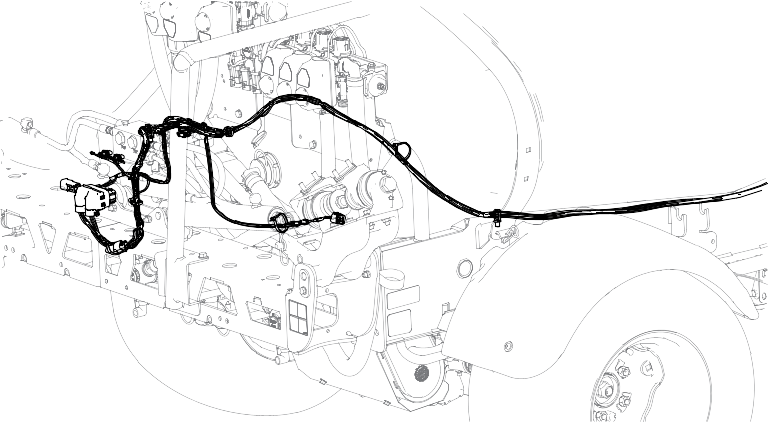

  2. Continuate a disporre il cablaggio lungo il cablaggio preassemblato della macchina fino alla parte anteriore della macchina.
    Graphic
    G588057

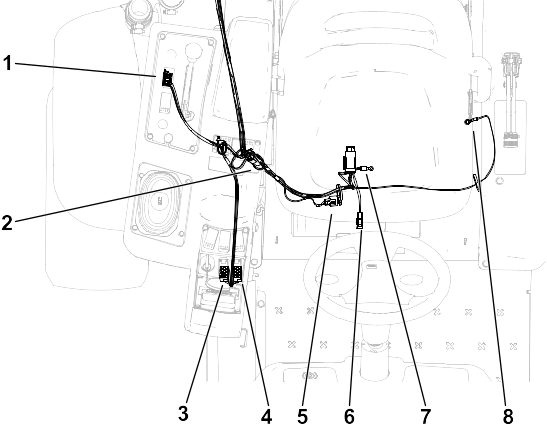

Disposizione della sezione anteriore del cablaggio preassemblato
Graphic
G588336
Riferimento
Tipo di connettore
Etichetta
1
8 prese
 INDICATORE MODALITÀ
2
3 prese
 TERMINATORE
3
8 prese
 INTERRUTTORE ATTUATORE DESTRO
4
8 prese
 INTERRUTTORE ATTUATORE SINISTRO
5
3 prese
 PORTA DIAGNOSTICA CAN
6
Lama
 AL PORTAFUSIBILI PRINCIPALE
7
Terminale
 BATTERIA -
8
Terminale
 BATTERIA +
  1. Disponete il cablaggio fino ai comandi.

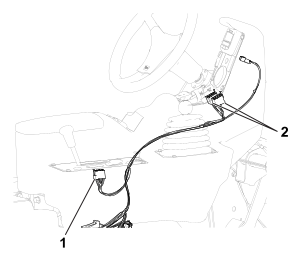

    1. Disponete il cablaggio preassemblato lungo il cablaggio preassemblato della macchina e i flessibili dello sterzo fino ai comandi.
      Graphic
      G210252s
      1. Connettore a 8 prese - interruttore modalità Ultra Sonic
      2. Connettore a 8 prese - interruttore di sollevamento della barra
  2. Disponete il cablaggio fino al portafusibili e alla batteria.

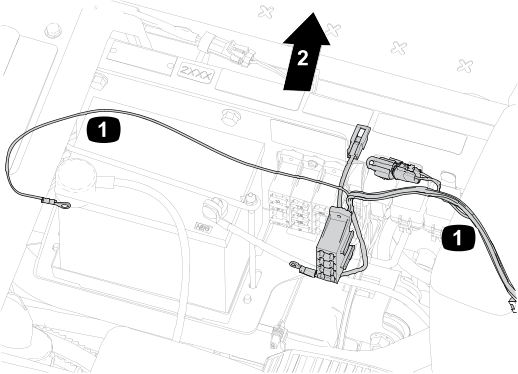

    1. Disponete il cablaggio preassemblato sotto il sedile seguendo il cablaggio preassemblato della macchina.
      Graphic
      G210299S
      1. Cablaggio preassemblato
      2. Parte anteriore della macchina
    2. Montate il portafusibili del kit sul portafusibili della macchina.
      Graphic
      g208927s
      1. Portafusibili - macchina
      2. Portafusibili - kit di finitura Ultra Sonic Boom
    3. Montate il circuito di alimentazione collegando i connettori del portafusibili della macchina e del portafusibili del kit.
      Graphic
      g210250s
      1. Connettore - kit di finitura Ultra Sonic Boom
      2. Connettore - macchina
    4. Disponete il cablaggio fino alla morsettiera e collegate il cavo di terra.
      Graphic
      g208928s
      1. Morsettiera
      2. Filo di terra - cablaggio preassemblato del kit di finitura Ultra Sonic Boom
    5. Disponete il cablaggio a sinistra dalla consolle laterale fino al modulo lampeggiatore.

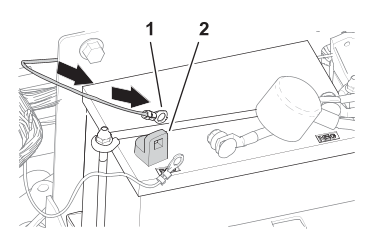

    6. Disponete il ramo del cablaggio con il terminale ad anello fino al polo positivo della batteria.
      Graphic
      g036958s
      1. Terminale ad anello
      2. Polo positivo (+) della batteria
  1. Seguite le istruzioni del kit livellamento Sonic Boom per completare l'installazione.
