Ultra Sonic Boom ‑viimeistelysarja

Multi-Pro 1750 -ruiskutuslaite

Lisätietoja kaikista turvaohjeista on koneen käyttöoppaassa.

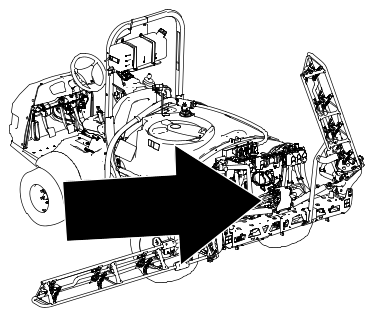

  1. Pysäköi kone tasaiselle alustalle.
  2. Kytke seisontajarru.
  3. Sammuta moottori ja irrota virta-avain.
    Graphic
    G036361s
  4. Irrota akku.
    Graphic
    G572577
    Graphic
    G572437
  1. Irrota johdinsarja hydraulisesta asennuslohkosta.
  2. Merkitse hydrauliseen asennuslohkoon liitetyt letkut ja irrota ne lohkosta.
    3. Graphic
    G576890
  3. Irrota asennuskannatin koneesta.
    Huomaa: Säilytä kiinnittimet.
    4. Graphic
    g576891
  4. Irrota hydraulinen asennuslohko asennuskannattimesta.
    Huomaa: Säilytä kiinnittimet.
    Huomaa: Uusi kannatin asennetaan yhdessä elektronisen tietoliikenneyksikön kanssa Sonic Marker ‑tasaussarjan ohjeissa.
Johdinsarjan reititys
Tarvittavat osat
1
Johdinsarja

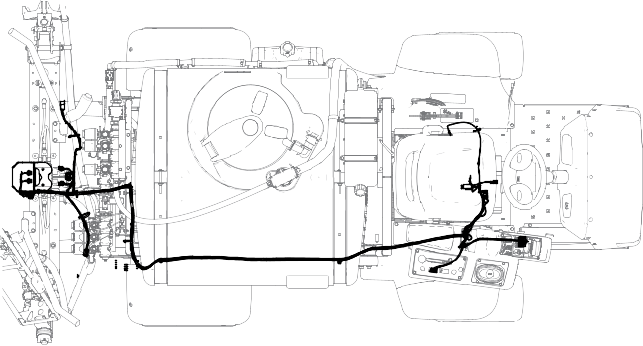

  1. Reititä johdinsarja koneen takaosasta konsoliin.
    Huomaa: Kiinnitä johdinsarja olemassa olevaa koneen johdinsarjaa pitkin.
    Johdinsarja kytketään Sonic Boom ‑tasaussarjan asennuksen yhteydessä.
    Graphic
    G588041
    Graphic
    G588039

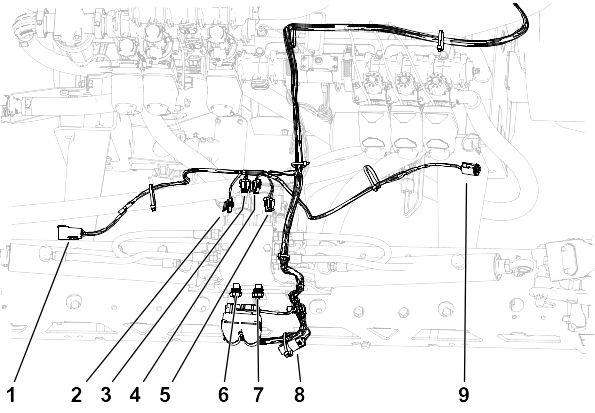

Johdinsarjan takaosan reititys
Graphic
G590299
Kohta
Liittimen tyyppi
Merkintä
1
6-nastainen
 LEFT SONIC BOOM SENSOR (VASEN SONIC BOOM ‑ANTURI)
2
2-istukkainen
 LEFT BOOM DOWN (VASEN PUOMI ALAS)
3
2-istukkainen
 LEFT BOOM UP (VASEN PUOMI YLÖS)
4
2-istukkainen
 RIGHT BOOM UP (OIKEA PUOMI YLÖS)
5
2-istukkainen
 RIGHT BOOM DOWN (OIKEA PUOMI ALAS)
6
2-istukkainen
 LEFT ENABLE (VASEN KÄYTTÖÖN)
7
2-istukkainen
 RIGHT ENABLE (OIKEA KÄYTTÖÖN)
8
3-istukkainen
 TERMINATOR (PÄÄTE)
9
6-istukkainen
 RIGHT SONIC BOOM SENSOR (OIKEA SONIC BOOM ‑ANTURI)

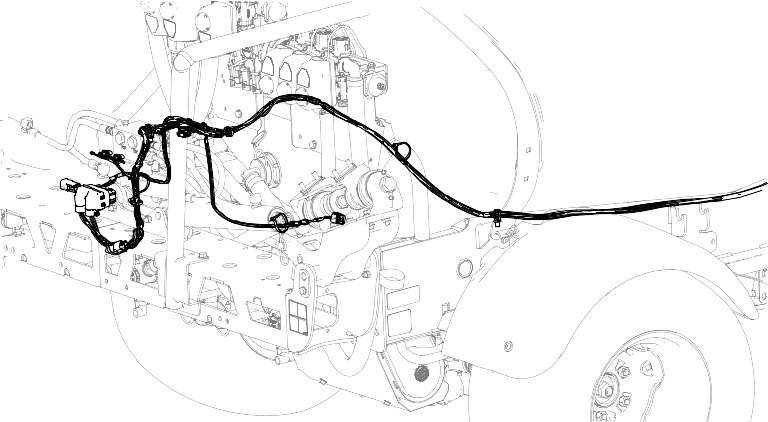

  1. Reititä johdinsarjan takaosa kuvan mukaisesti.
    Graphic
    G588056

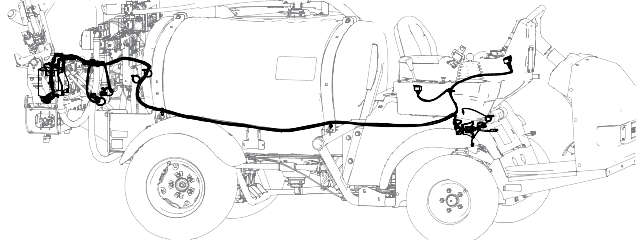

  2. Jatka koneen reitittämistä koneen johdinsarjaa pitkin koneen etuosaan.
    Graphic
    G588057

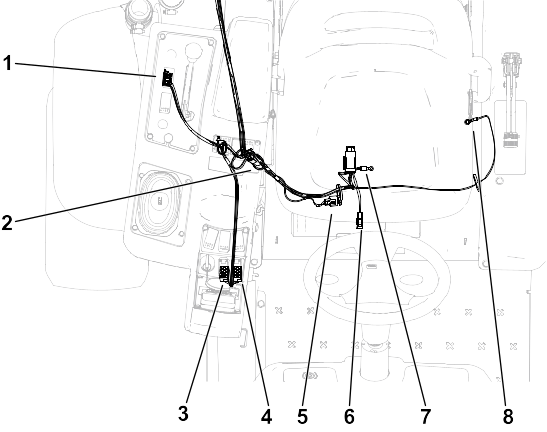

Johdinsarjan etuosan reititys
Graphic
G588336
Kohta
Liittimen tyyppi
Merkintä
1
8-istukkainen
 MODE INDICATOR (TILAN ILMAISIN)
2
3-istukkainen
 TERMINATOR (PÄÄTE)
3
8-istukkainen
 RIGHT ACTUATOR SW (OIKEA TOIMILAITE SW)
4
8-istukkainen
 LEFT ACTUATOR SW (VASEN TOIMILAITE SW)
5
3-istukkainen
 CAN DIAGNOSTIC PORT (CAN-VIANMÄÄRITYSLIITÄNTÄ)
6
Lattaliitin
 TO MAIN FUSE BLOCK (PÄÄSULAKERASIAAN)
7
Liitin
 BATTERY – (AKKU –)
8
Liitin
 BATTERY + (AKKU +)
  1. Vie johdinsarja hallintalaitteisiin.
    1. Reititä johdinsarja koneen johdinsarjan ja ohjauksen letkuja pitkin ylös hallintalaitteisiin.
      Graphic
      G210252s

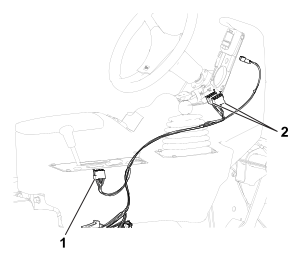

      1. 8-istukkainen liitin – Ultra Sonic ‑tilakytkin
      2. 8-istukkainen liitin – puomin nostokytkin
  2. Vie johdinsarja sulakerasioihin ja akkuun.

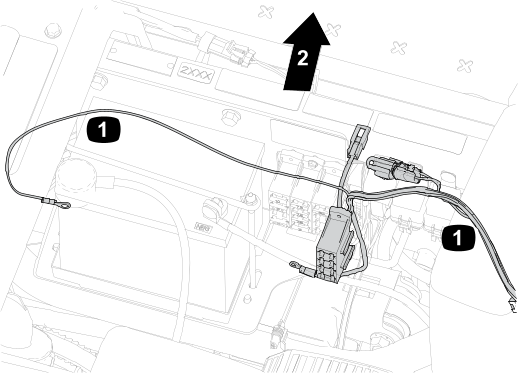

    1. Vie johdinsarja istuimen alta koneen johdinsarjaa seuraten.
      Graphic
      G210299S
      1. Johdinsarja
      2. Koneen etuosa
    2. Asenna sarjan sulakerasia koneen sulakerasiaan.
      Graphic
      g208927s
      1. Sulakerasia – kone
      2. Sulakerasia – Ultra Sonic Boom -viimeistelysarja
    3. Asenna päävirtapiiri kytkemällä koneen sulakerasian ja sarjan sulakerasian liittimet.
      Graphic
      g210250s
      1. Liitin –Ultra Sonic Boom -viimeistelysarja
      2. Liitin – kone
    4. Vie johdinsarja jakorasiaan ja kytke maadoitusjohto.
      Graphic
      g208928s
      1. Jakorasia
      2. Maadoitusjohto – Ultra Sonic Boom -viimeistelysarjan johdinsarja
    5. Vie johdinsarja vasemmalle sivukonsolista vilkkurelemoduuliin.

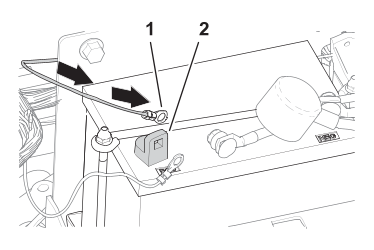

    6. Vie johdinsarjan rengasliitinosa akun plusnapaan.
      Graphic
      g036958s
      1. Rengasliitin
      2. Akun plusnapa (+)
  1. Suorita asennus loppuun noudattamalla Sonic Boom ‑tasaussarjan ohjeita.
