ウルトラソニックブーム仕上げキット

安全に関するすべての情報については、お使いのマシンのオペレーターズマニュアルを参照してください。

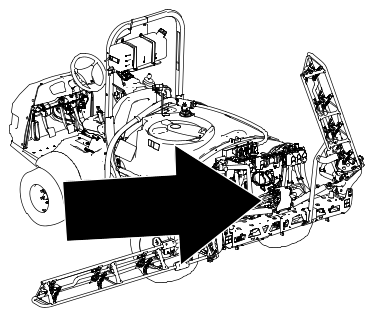

平らな場所に駐車する。
駐車ブレーキを掛ける。
エンジンを止め、キーを抜き取る。

G036361s
バッテリーの接続を外す。

G572577

G572437

油圧マニホールドブロックからワイヤーハーネスを外す。
油圧マニホールドブロックに接続されているすべてのホースにラベルを付け、ブロックから取り外す。

G576890

マシンからマウントブラケットを取り外す。

注：締結具はすべて保管しておく。

g576891

油圧マニホールドブロックをマウントブラケットから取り外す。

注：締結具はすべて保管しておく。

注：新しいブラケットは、ソニックマーカーレベリングキットの説明書に記載されている電子通信ユニットと一緒に取り付ける。

ワイヤーハーネスを配設する

必要なパーツ

ワイヤーハーネス

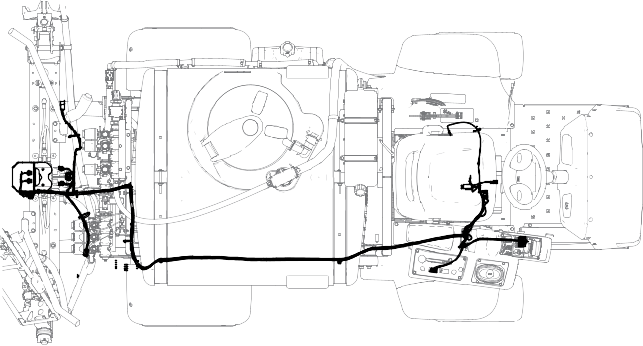

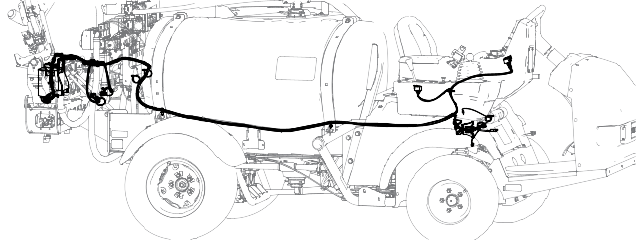

マシンの背面からコンソールまでワイヤーハーネスを配線する。

注：既存のマシンハーネスに沿ってハーネスを固定する。

ワイヤーハーネスは、ソニックブームレベリングキットの取り付け時に接続されます。

G588041

G588039

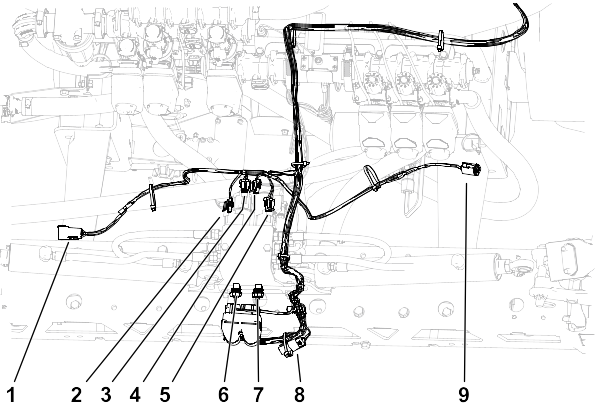

ワイヤーハーネスの後部配線

G590299

吹き出し	コネクタータイプ	ラベル
1	6ピン	左側ソニックブームセンサー
2	ソケット2個	左側ブームを下げる
3	ソケット2個	左側ブームを上げる
4	ソケット2個	右側ブームを上げる
5	ソケット2個	右側ブームを下げる
6	ソケット2個	左側を有効にする
7	ソケット2個	右側を有効にする
8	ソケット3個	終端子
9	ソケット6個	右側ソニックブームセンサー

図のように、ワイヤーハーネスの後部を配線する。

G588056

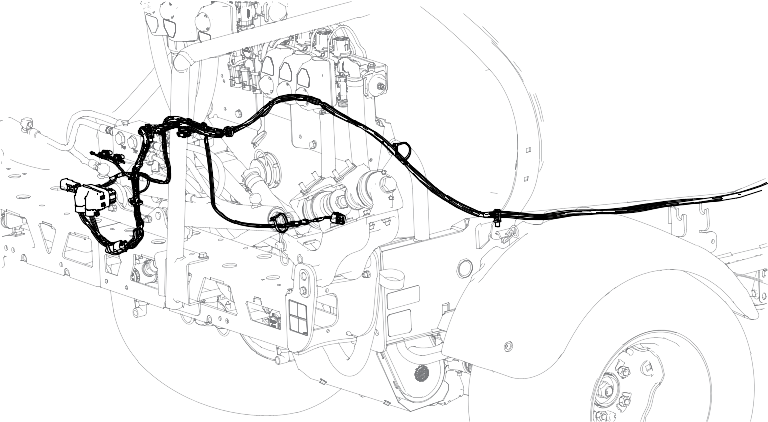

マシンのワイヤーハーネスをマシンに沿って前面まで配線し続ける。

G588057

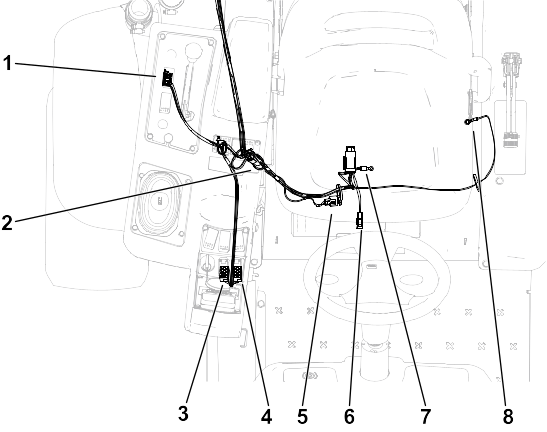

ワイヤーハーネスの前部配線

G588336

吹き出し	コネクタータイプ	ラベル
1	ソケット8個	モード表示
2	ソケット3個	終端子
3	ソケット8個	右側アクチュエータスイッチ
4	ソケット8個	左側アクチュエータスイッチ
5	ソケット3個	CAN診断ポート
6	ブレード	メインヒューズブロックへ
7	端子	バッテリー –
8	端子	バッテリー +

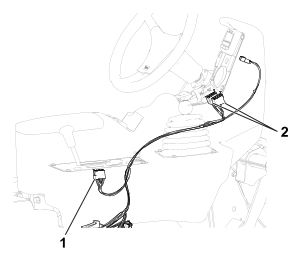

ハーネスをコントロール部まで配線する。
1. ワイヤーハーネスをマシンのワイヤーハーネス、ステアリングホースに沿いコントロール部まで配線する。
  G210252s
  1. 8ソケットコネクタ：ウルトラソニックモードスイッチ
  2. 8ソケットコネクタ - ブーム昇降スイッチ

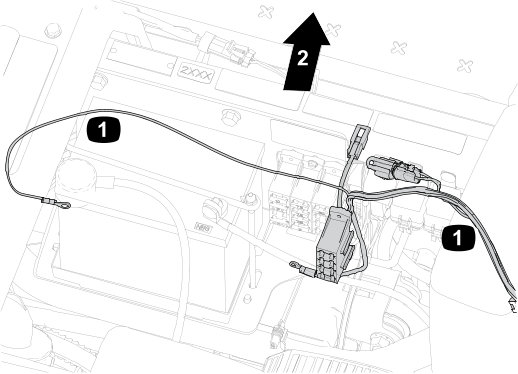

ハーネスをヒューズボックスとバッテリーまで配線する。
1. ワイヤーハーネスを、マシンのワイヤーハーネスに沿って座席の下に配線する。
  G210299S
  1. ワイヤハーネス
  2. マシン前方
2. キット付属のヒューズブロックをマシンのヒューズブロックに取り付ける。
  g208927s
  1. ヒューズブロック：マシン
  2. ヒューズブロック：ウルトラソニックブーム仕上げキット
3. マシンのヒューズブロックとキットのヒューズブロックのコネクタを接続して、電源回路を取り付ける。
  g210250s
  1. コネクタ：ウルトラソニックブーム仕上げキット
  2. コネクタ：マシン
4. ハーネスを端子ブロックまで配線し、アース線を接続する。
  g208928s
  1. 端子ブロック
  2. アース線：ウルトラソニックブーム仕上げキットのワイヤハーネス
5. サイドコンソールから、左側向け、ハーネスをフラッシャモジュールまで敷設する。

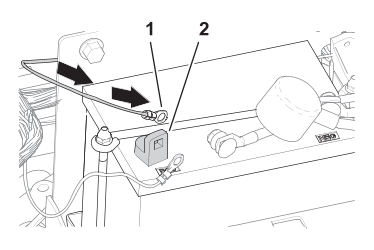

6. リング端子が付いたハーネスの脚をバッテリーのプラス端子に接続する。
  g036958s
  1. リング端子
  2. バッテリーのプラス端子

ソニックブーム・レベリングキットの説明書に従って、取り付けを完了する。

ウルトラソニックブーム仕上げキット

マルチプロ 1750 ターフスプレーヤ
