Kit de acabado de brazo Ultra Sonic Boom

Fumigador de césped Multi Pro 1750

Consulte el Manual del operador de su máquina para obtener toda la información de seguridad.
  1. Aparque la máquina en una superficie nivelada.
  2. Accione el freno de estacionamiento.
  3. Apague el motor y retire la llave.
    Graphic
    G036361s

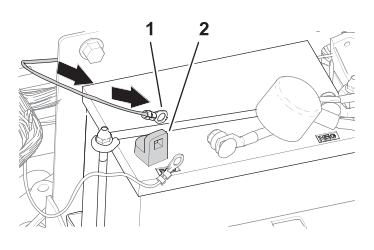

  4. Desconecte la batería.
    Graphic
    G572577
    Graphic
    G572437

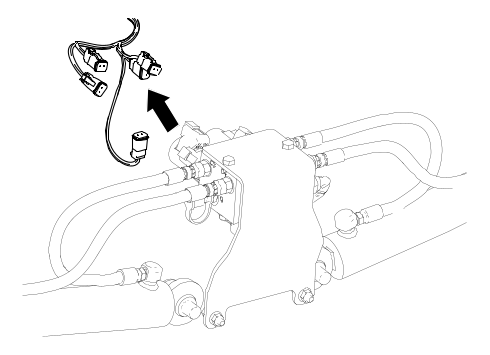

  1. Desconecte el arnés de cables del bloque del colector hidráulico.
  2. Etiquete todas las mangueras conectadas al bloque del colector hidráulico y desconéctelas del bloque.
    3. Graphic
    G576890
  3. Retire el soporte de montaje de la máquina.
    Nota: Guarde las fijaciones.
    4. Graphic
    g576891

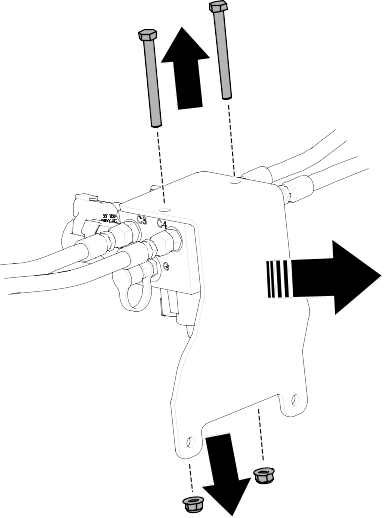

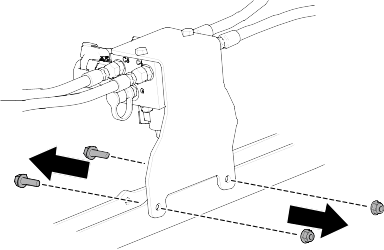

  4. Retire el bloque del colector hidráulico del soporte de montaje.
    Nota: Guarde las fijaciones.
    Nota: El nuevo soporte se instalará junto con la unidad de comunicaciones electrónicas en las instrucciones del Kit de nivelación de marcador sónico.
Enrutado del arnés de cables
Piezas necesarias
1
Arnés de cables
  1. Enrute el arnés de cables desde la parte trasera de la máquina hasta la consola.
    Nota: Fije el arnés a lo largo del arnés de la máquina existente.
    El arnés de cables se conectará durante la instalación del Kit de nivelación de brazo Sonic Boom.
    Graphic
    G588041
    Graphic
    G588039

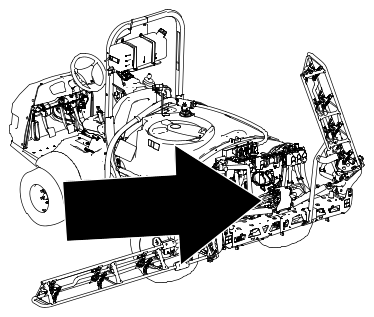

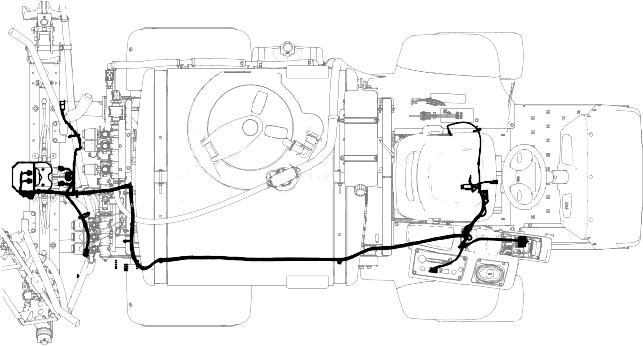

Enrutado de la sección trasera del arnés de cables
Graphic
G590299

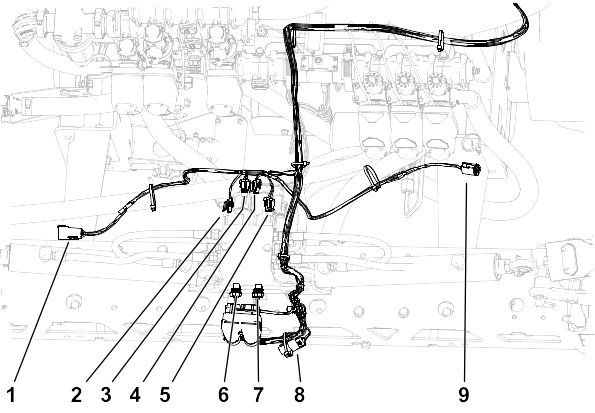

Leyenda
Tipo de conector
Etiqueta
1
6 pines
 LEFT SONIC BOOM SENSOR (SENSOR DE BRAZO SONIC BOOM IZQUIERDO)
2
Hembra de 2 vías
 LEFT BOOM DOWN (BRAZO IZQUIERDO ABAJO)
3
Hembra de 2 vías
 LEFT BOOM UP (BRAZO IZQUIERDO ARRIBA)
4
Hembra de 2 vías
 RIGHT BOOM UP (BRAZO DERECHO ARRIBA)
5
Hembra de 2 vías
 RIGHT BOOM DOWN (BRAZO DERECHO ABAJO)
6
Hembra de 2 vías
 LEFT ENABLE (HABILITAR IZQUIERDO)
7
Hembra de 2 vías
 RIGHT ENABLE (HABILITAR DERECHO)
8
Hembra de 3 vías
 TERMINATOR (TERMINADOR)
9
Hembra de 6 vías
 RIGHT SONIC BOOM SENSOR (SENSOR DE BRAZO SONIC BOOM DERECHO)

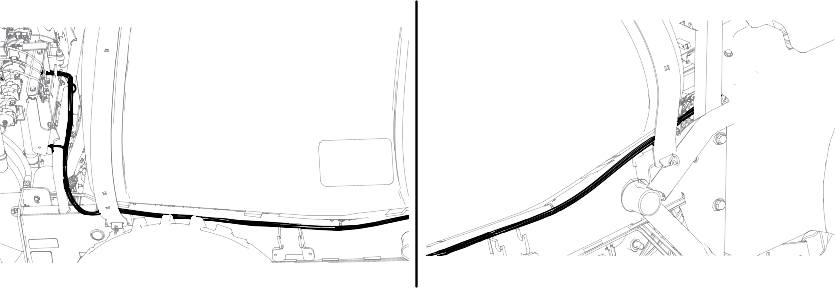

  1. Enrute la sección trasera del arnés de cables tal y como se muestra.
    Graphic
    G588056

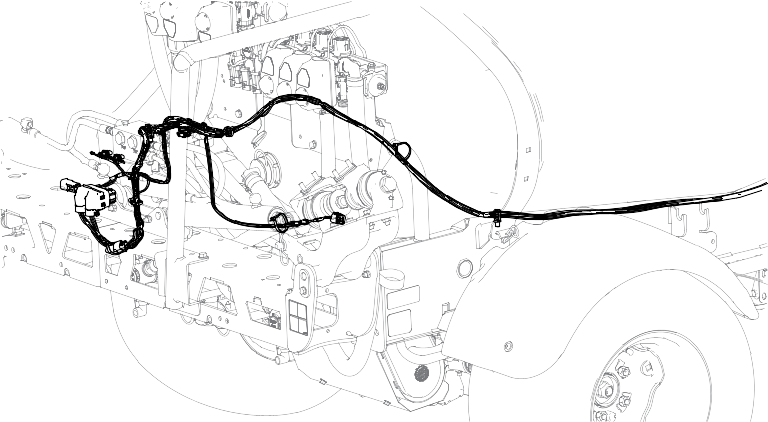

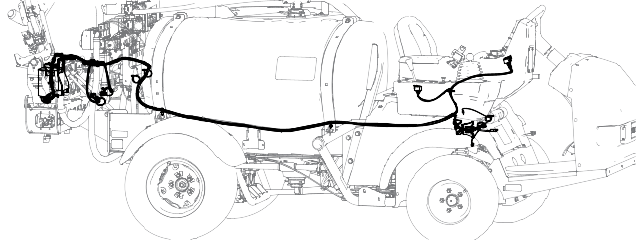

  2. Siga enrutando la máquina a lo largo del arnés de cables de la máquina hasta la parte delantera.
    Graphic
    G588057
Enrutado de la sección delantera del arnés de cables
Graphic
G588336
Leyenda
Tipo de conector
Etiqueta
1
Hembra de 8 vías
 MODE INDICATOR (INDICADOR DE MODO)
2
Hembra de 3 vías
 TERMINATOR (TERMINADOR)
3
Hembra de 8 vías
 RIGHT ACTUATOR SW (SW DE ACTUADOR DERECHO)
4
Hembra de 8 vías
 LEFT ACTUATOR SW (SW DE ACTUADOR IZQUIERDO)
5
Hembra de 3 vías
 CAN DIAGNOSTIC PORT (PUERTO DIAGNÓSTICO DE CAN)
6
Cuchilla
 TO MAIN FUSE BLOCK (A BLOQUE DE FUSIBLES PRINCIPAL)
7
Terminal
 BATTERY – (BATERÍA –)
8
Terminal
 BATTERY + (BATERÍA +)
  1. Enrute el arnés hasta los controles.
    1. Enrute el arnés de cables a lo largo del arnés de cables de la máquina, las mangueras de dirección y hasta los controles.
      Graphic
      G210252s

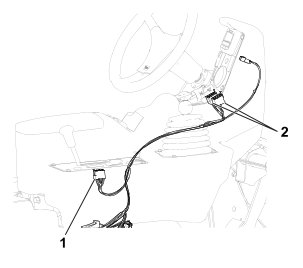

      1. Conector hembra de 8 vías – interruptor del modo Ultra Sonic
      2. Conector hembra de 8 vías – interruptor de elevación de los brazos

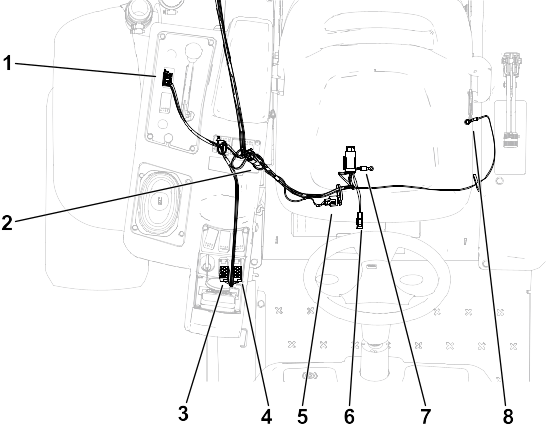

  2. Enrute el arnés hasta el bloque de fusibles y la batería.
    1. Enrute el arnés de cables bajo el asiento siguiendo el arnés de cables de la máquina.
      Graphic
      G210299S

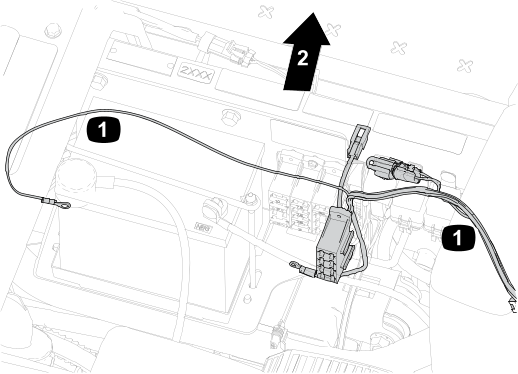

      1. Arnés de cables
      2. Parte delantera de la máquina
    2. Conecte el bloque de fusibles del kit al bloque de fusibles de la máquina.
      Graphic
      g208927s
      1. Bloque de fusibles – máquina
      2. Bloque de fusibles – kit de acabado del brazo Ultra Sonic Boom
    3. Instale el circuito eléctrico enchufando entre sí los conectores del bloque de fusibles de la máquina y el bloque de fusibles del kit.
      Graphic
      g210250s
      1. Conector – kit de acabado del brazo Ultra Sonic Boom
      2. Conector – máquina
    4. Enrute el arnés hasta el bloque de terminales y conecte el cable de tierra.
      Graphic
      g208928s
      1. Bloque terminal
      2. Cable de tierra – arnés de cables del kit de acabado del brazo Ultra Sonic Boom
    5. Enrute el arnés hacia la izquierda desde la consola lateral al módulo de intermitencia.
    6. Enrute la pata del arnés que tiene el terminal de anillo al borne positivo de la batería.
      Graphic
      g036958s
      1. Terminal de anillo
      2. Borne positivo (+) de la batería
  1. Siga las instrucciones del Kit de nivelación del brazo Sonic Boom para finalizar la instalación.
