Finishingkit für Ultraschall-Ausleger

Sprühfahrzeug Multi-Pro 1750

Alle Sicherheitshinweise finden Sie in der Bedienungsanleitung Ihrer Maschine.
  1. Stellen Sie die Maschine auf einer ebenen Fläche ab.
  2. Aktivieren Sie die Feststellbremse.
  3. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.
    Graphic
    G036361s
  4. Trennen Sie die Batterie.
    Graphic
    G572577
    Graphic
    G572437
  1. Trennen Sie den Kabelbaum vom Hydraulikverteilerblock ab.
  2. Beschriften Sie alle Schläuche, die am Hydraulikverteilerblock angeschlossen sind, und trennen Sie diese vom Block.
    3. Graphic
    G576890
  3. Nehmen Sie die Befestigungshalterung von der Maschine ab.
    Hinweis: Bewahren Sie die Befestigungen auf.
    4. Graphic
    g576891
  4. Nehmen Sie den Hydraulikverteilerblock von der Befestigungshalterung ab.
    Hinweis: Bewahren Sie die Befestigungen auf.
    Hinweis: Die neue Halterung wird zusammen mit der elektronischen Kommunikationseinheit gemäß der Anleitung zum Ultraschall-Markierung-Nivellierungskit installiert.
Verlegen des Kabelbaums
Erforderliche Teile
1
Kabelbaum

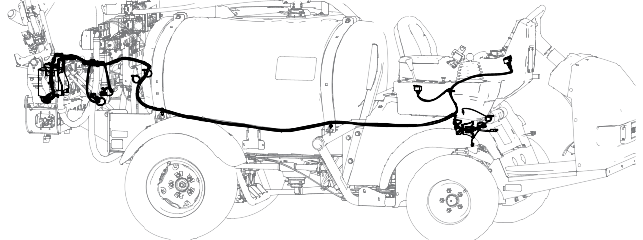

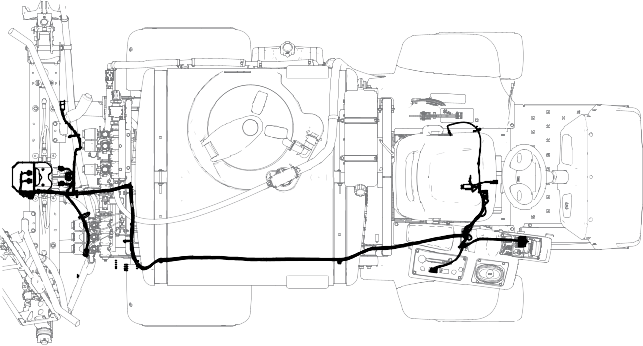

  1. Verlegen Sie den Kabelbaum vom Heck der Maschine zum Bedienfeld.
    Hinweis: Befestigen Sie den Kabelbaum entlang des vorhandenen Maschinenkabelbaums.
    Der Kabelbaum wird bei der Montage des Ultraschall-Ausleger-Nivellierungskitangeschlossen.
    Graphic
    G588041
    Graphic
    G588039

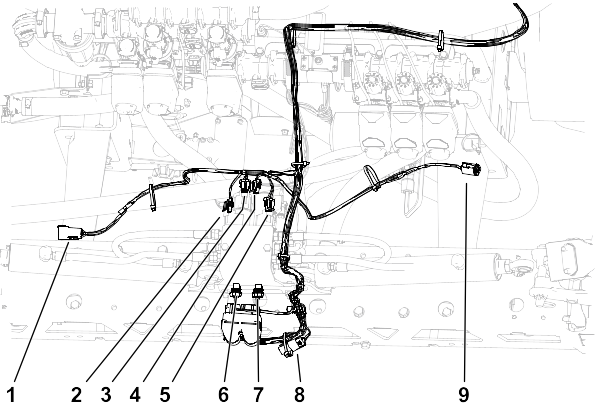

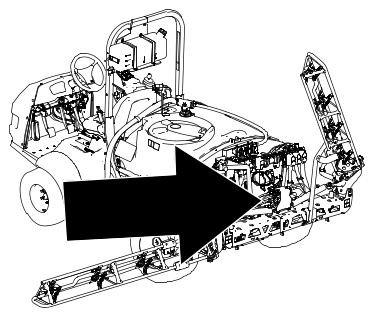

Verlegen des hinteren Teils des Kabelbaums
Graphic
G590299
Kennzeichnung
Anschlusstyp
Beschriftung
1
6-polig
 LINKER SENSOR ULTRASCHALL-AUSLEGER
2
2-poliger Anschluss
 LINKEN AUSLEGER ABSENKEN
3
2-poliger Anschluss
 LINKEN AUSLEGER ANHEBEN
4
2-poliger Anschluss
 RECHTEN AUSLEGER ANHEBEN
5
2-poliger Anschluss
 RECHTEN AUSLEGER ABSENKEN
6
2-poliger Anschluss
 LINKS AKTIVIEREN
7
2-poliger Anschluss
 RECHTS AKTIVIEREN
8
3-poliger Anschluss
 ABSCHLUSS
9
6-poliger Anschluss
 RECHTER SENSOR ULTRASCHALL-AUSLEGER

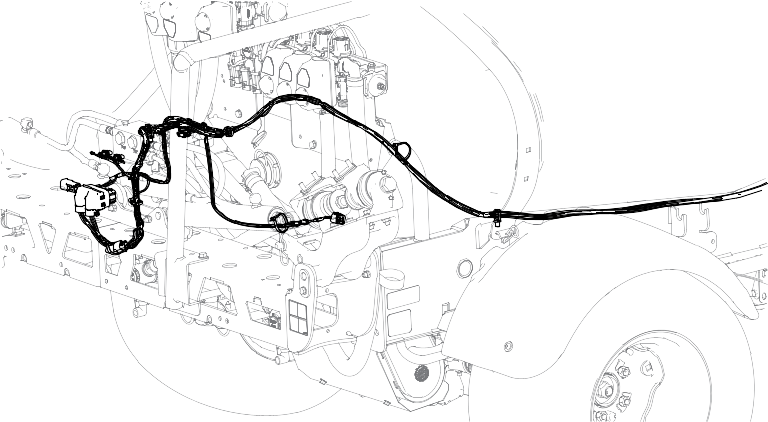

  1. Verlegen Sie den hinteren Teil des Kabelbaums wie dargestellt.
    Graphic
    G588056
  2. Führen Sie den Kabelbaum weiter entlang des Maschinenkabelbaums zur Vorderseite der Maschine.
    Graphic
    G588057

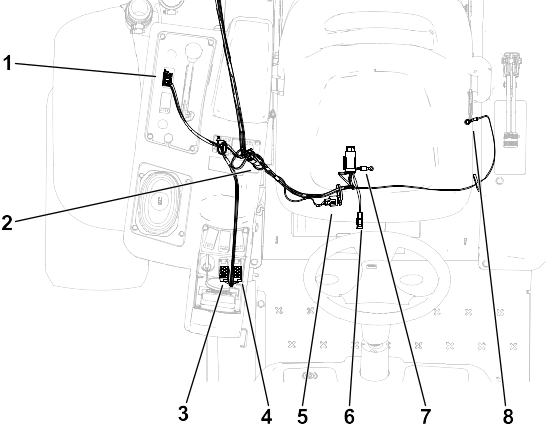

Verlegen des vorderen Teils des Kabelbaums
Graphic
G588336
Kennzeichnung
Anschlusstyp
Beschriftung
1
8-poliger Anschluss
 MODUSANZEIGE
2
3-poliger Anschluss
 ABSCHLUSS
3
8-poliger Anschluss
 AKTOR, RECHTS SW
4
8-poliger Anschluss
 AKTOR, LINKS SW
5
3-poliger Anschluss
 CAN-DIAGNOSEANSCHLUSS
6
Blatt
 ZUM HAUPTSICHERUNGSKASTEN
7
Pol
AKKU –
8
Pol
AKKU +
  1. Verlegen Sie den Kabelbaum zu den Bedienelementen.

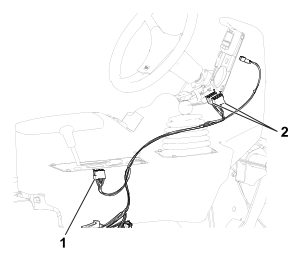

    1. Verlegen Sie den Kabelbaum entlang des Maschinenkabelbaums und der Lenkschläuche bis hin zu den Bedienelementen.
      Graphic
      G210252s
      1. 8-Buchsen-Stecker, Ultra Sonic-Betriebsartschalter
      2. 8-poliger Anschluss, Auslegerhubschalter
  2. Verlegen Sie den Kabelbaum zu den Sicherungskästen und zum Akku.

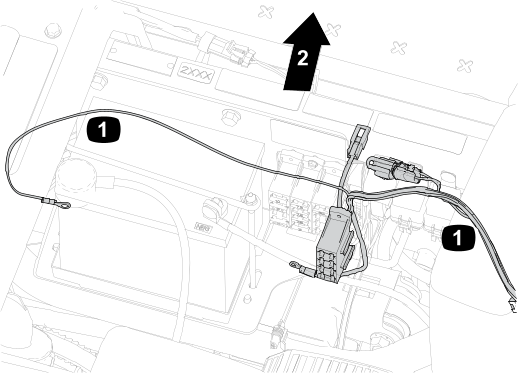

    1. Verlegen Sie den Kabelbaum unter dem Sitz und folgen Sie dabei dem Maschinenkabelbaum.
      Graphic
      G210299S
      1. Kabelbaum
      2. Vorderseite der Maschine
    2. Befestigen Sie den Sicherungskasten des Kits am Sicherungskasten der Maschine.
      Graphic
      g208927s
      1. Sicherungskasten, Maschine
      2. Sicherungskasten, Finishingkit für Ultra Sonic Boom
    3. Befestigen Sie die Anschlüsse für den Sicherungskasten der Maschine und den Sicherungskasten des Kits, um den Stromschaltkreis anzuschließen.
      Graphic
      g210250s
      1. Anschluss, Finishingkit für Ultra Sonic Boom
      2. Anschluss, Maschine
    4. Verlegen Sie den Kabelbaum zum Klemmenkasten und schließen Sie das Erdungskabel an.
      Graphic
      g208928s
      1. Anschlussklemmen
      2. Erdungskabel, Kabelbaum für Finishingkit für Ultra Sonic Boom
    5. Verlegen Sie den Kabelbaum links am seitlichen Bedienfeld zum Blinkermodul.

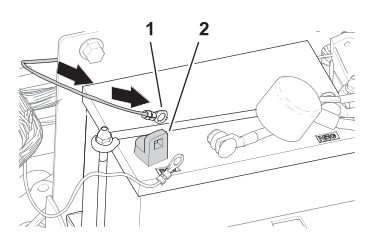

    6. Führen Sie den Kabelbaumzweig mit dem Ringkabelschuh zum Pluspol des Akkus.
      Graphic
      g036958s
      1. Kabelschuh
      2. Pluspol der Batterie
  1. Befolgen Sie die Anweisungen im Ultraschall-Ausleger-Nivellierungskit , um die Installation abzuschließen.
