Finishingsæt til Ultra Sonic Boom

Multi-Pro 1750-plænesprøjte

Se betjeningsvejledningen til maskinen for at læse alle sikkerhedsoplysninger.
  1. Parker maskinen på en plan flade.
  2. Aktiver parkeringsbremsen.
  3. Sluk motoren, og tag nøglen ud.
    Graphic
    G036361s
  4. Frakobl batteriet.
    Graphic
    G572577
    Graphic
    G572437
  1. Frakobl ledningsnettet fra den hydrauliske manifoldblok.
  2. Mærk alle de slanger, der er tilsluttet den hydrauliske manifoldblok, og afkobl dem fra blokken.
    3. Graphic
    G576890

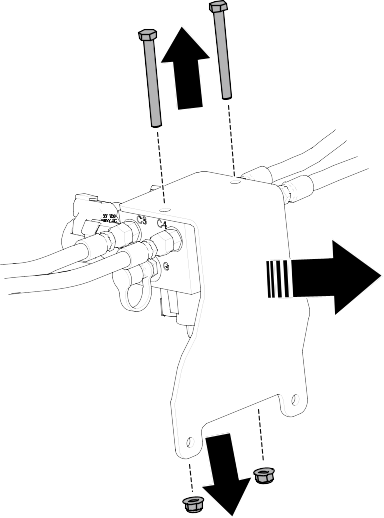

  3. Fjern monteringsbeslaget fra maskinen.
    Bemærk: Gem fastgørelsesanordningerne.
    4. Graphic
    g576891

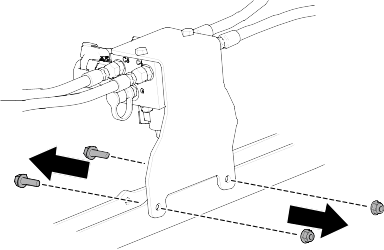

  4. Fjern den hydrauliske manifoldblok fra monteringsbeslaget.
    Bemærk: Gem fastgørelsesanordningerne.
    Bemærk: Det nye beslag vil blive monteret sammen med den elektroniske kommunikationsenhed i instruktionerne til Sonic-markørnivelleringssættet.
Føring af ledningsnettet
Påkrævede reservedele
1
Ledningsnet

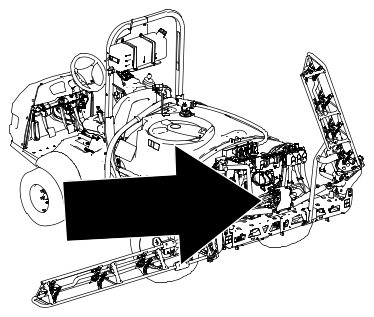

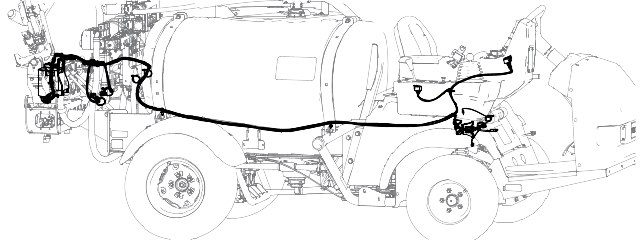

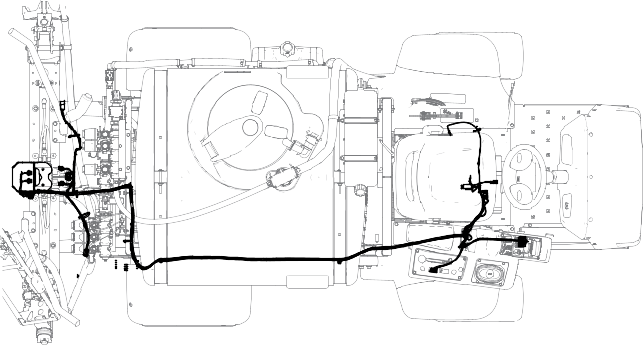

  1. Før ledningsnettet fra maskinens bagende til konsollen.
    Bemærk: Fastgør ledningsnettet langs maskinens eksisterende ledningsnet.
    Ledningsnettet vil blive tilsluttet under montering af Sonic Boom-nivelleringssættet.
    Graphic
    G588041
    Graphic
    G588039

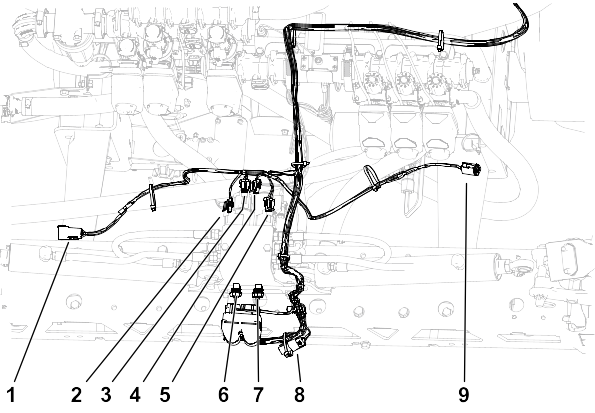

Føring af ledningsnettets bageste sektion
Graphic
G590299
Billedforklaring
Konnektortype
Mærkat
1
6 ben
 VENSTRE SONIC BOOM-SENSOR
2
2 sokler
 VENSTRE BOM NED
3
2 sokler
 VENSTRE BOM OP
4
2 sokler
 HØJRE BOM OP
5
2 sokler
 HØJRE BOM NED
6
2 sokler
 AKTIVÉR VENSTRE
7
2 sokler
 AKTIVÉR HØJRE
8
3 sokler
 TERMINATOR
9
6 sokler
 HØJRE SONIC BOOM-SENSOR

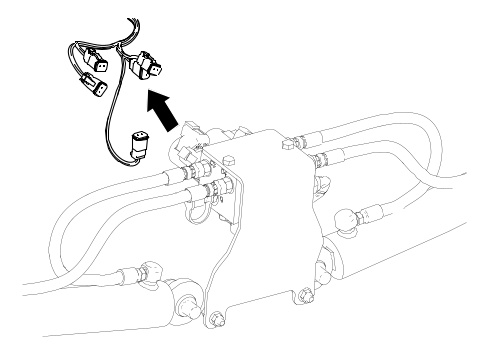

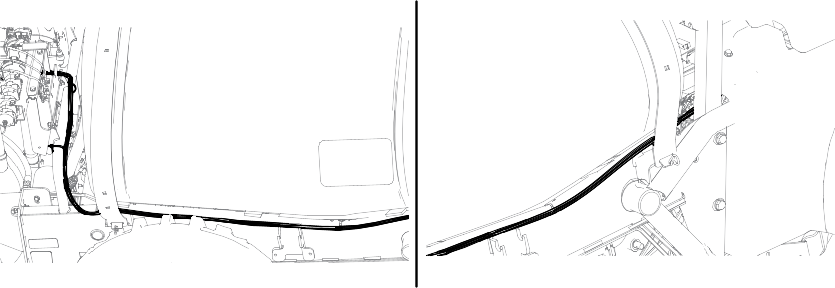

  1. Før ledningsnettets bageste sektion som vist.
    Graphic
    G588056

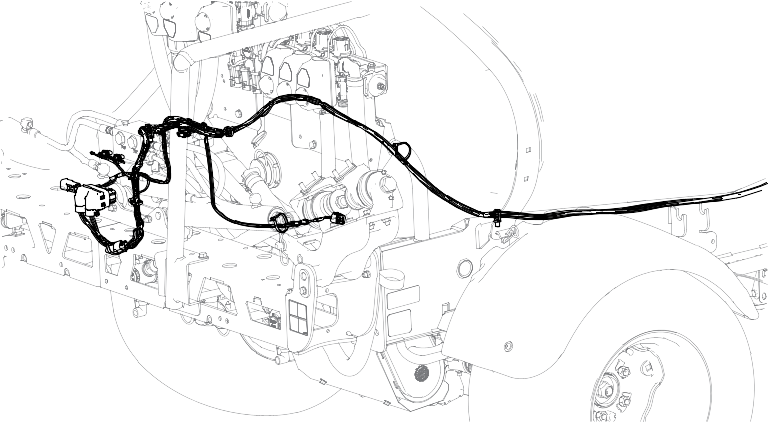

  2. Fortsæt med at føre ledningsnettet langs maskinens ledningsnet frem til maskinens forende.
    Graphic
    G588057
Føring af ledningsnettets forreste sektion
Graphic
G588336
Billedforklaring
Konnektortype
Mærkat
1
8 sokler
 TILSTANDSINDIKATOR
2
3 sokler
 TERMINATOR
3
8 sokler
 HØJRE AKTUATORKONTAKT
4
8 sokler
 VENSTRE AKTUATORKONTAKT
5
3 sokler
 CAN-DIAGNOSTICERINGSPORT
6
Blad
 TIL HOVEDSIKRINGSBLOK
7
Terminal
 BATTERI –
8
Terminal
 BATTERI +

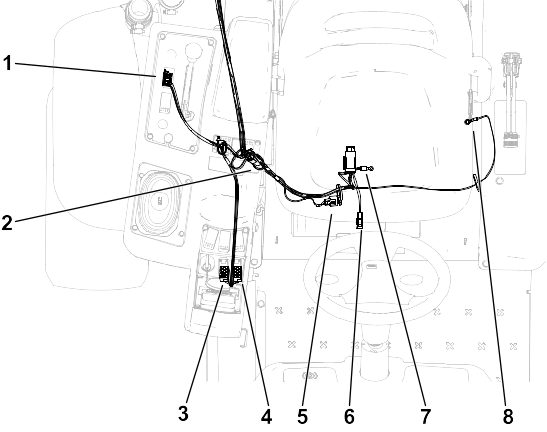

  1. Før ledningsnettet til betjeningsanordningerne.
    1. Før ledningsnettet langs maskinens ledningsnet, styreslangerne og op til betjeningsanordningerne.
      Graphic
      G210252s

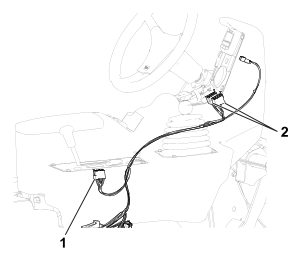

      1. Konnektor med 8 sokler – Ultra Sonic-tilstandskontakt
      2. Konnektor med 8 sokler – bomløftekontakt
  2. Før ledningsnettet til sikringsblokkene og batteriet.

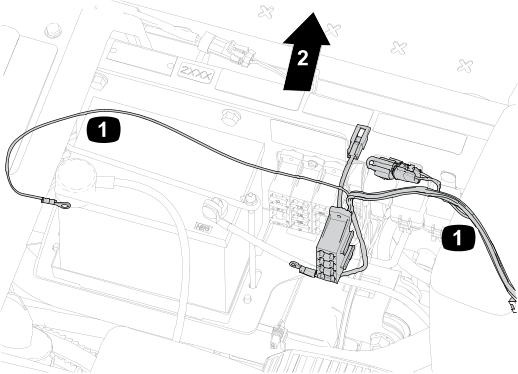

    1. Før ledningsnettet under sædet langs maskinens ledningsnet.
      Graphic
      G210299S
      1. Ledningsnet
      2. Maskinens forende
    2. Monter sættets sikringsblok på maskinens sikringsblok.
      Graphic
      g208927s
      1. Sikringsblok – maskine
      2. Sikringsblok – finishingsæt til Ultra Sonic Boom
    3. Monter strømkredsløbet ved at forbinde konnektorerne på maskinens sikringsblok og sættets sikringsblok.
      Graphic
      g210250s
      1. Konnektor – finishingsæt til Ultra Sonic Boom
      2. Konnektor – maskine
    4. Før ledningsnettet til klembrættet, og forbind jordledningen.
      Graphic
      g208928s
      1. Klembræt
      2. Jordledning – ledningsnet til Ultra Sonic Boom-finishingsættet
    5. Før ledningsnettet til venstre fra sidekonsollen til blinklysmodulet.

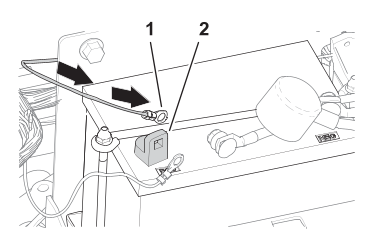

    6. Før ledningsnettets ben med ringklemmen til batteriets pluspol.
      Graphic
      g036958s
      1. Ringklemme
      2. Batteriets pluspol (+)
  1. Følg instruktionerne i Sonic Boom-nivelleringssættet for at fuldføre installationen.
