Multi Pro® 5800- ja 5800-G ‑ruiskutuslaite

Tietokeskuksen näytön yleiskatsaus

Tietokeskuksen näytössä on tietoja koneen käyttötilasta, diagnostiikkatietoja ja muita koneeseen liittyviä tietoja. Näytössä on useita näyttöruutuja. Voit vaihtaa näyttöruutujen välillä milloin tahansa painamalla takaisin-painiketta ja painamalla sitten ylös ja alas osoittavia suuntapainikkeita.
Graphic
G471371s
  1. Merkkivalo
  2. Näytön kirkkausanturi
  3. Navigointipainike: ylös
  4. Takaisin-painike
  5. Navigointipainike: vähennys/vasen
  6. Navigointipainike: alas
  7. Navigointipainike: lisäys/oikea
  8. Enter-painike
Huomaa: Kunkin painikkeen käynnistämä toiminto vaihtelee tilanteen mukaan. Jokaisessa painikkeessa näkyy kuvake, joka ilmaisee painikkeen sillä hetkellä käytössä olevan toiminnon.
Näytön kuvakkeet
Valikko
Säiliö on tyhjä (alle 10 % tilavuudesta)
Lukittu
Huuhtelusäiliön ilmaisin
Vieritä ylös/alas
Säiliön kierron ilmaisin
Vieritä vasemmalle/oikealle
Huuhtelun ja säiliön kierron ilmaisin
Edellinen näyttö
Säiliön alhaisen määrän ilmaisin. Säiliön kuvake ilmestyy näiden kahden kuvakkeen keskelle.
Pienennä arvoa
Lisää säiliöön 1 gallona
Suurenna arvoa
Lisää säiliöön 10 gallonaa
Hyväksy
Lisää säiliöön 25 litraa
Tallenna
Puomi on pois käytöstä
PIN-käyttökoodi
Puomi on aktiivinen
Poistu (Faults-) valikosta
Tyhjennä kaikki alueet
Akun jännite
Tyhjennä aktiivinen alue
Seisontajarru on kytkettynä.
Ruiskutetut alueet
Istu istuimelle.
Kaikki alueet ‑näyttö
Tuntilaskuri
Siirry ruiskutusalueelle


Valikoiden yleiskatsaus

Avaa tietokeskusnäytön valikkojärjestelmä painamalla päänäytössä paluu-painiketta. Esiin tulee päävalikko. Valikkojen toiminnot on merkitty lyhyesti seuraaviin taulukoihin.
Image Suojatussa valikossa – pääsy vain PIN-koodilla
Main Menu (Päävalikko)
Valikon kohta
Kuvaus
Set Rates (Aseta määrät)
Tässä voi asettaa esiasetetun määrän ja lisäyksen määrän.
Settings (Asetukset)
Tässä voi muokata näytön asetusten muuttujia.
Machine Settings (Koneen asetukset)
Tässä voi määrittää koneen muuttujia.
Calibration (Säätö) Image
Auttaa virtausmittarin ja nopeusanturin säädössä.
Service (Huolto)
Sisältää koneeseen liittyviä tietoja, kuten käyttötunnit ja koneen viat.
Diagnostics (Diagnostiikka)
Näyttää koneen kaikkien kytkinten, antureiden ja ohjainten lähtöjen tilan. Sitä voi käyttää joidenkin ongelmien vianmääritykseen, koska siitä näkee nopeasti, mitkä koneen ohjaimet ovat käytössä ja mitkä pois käytöstä.
About (Tietoja)
Luettelee koneen mallinumeron, sarjanumeron ja ohjelmiston version.
Set Rates (Aseta määrät)
Valikon kohta
Kuvaus
Active Rate (Aktiivinen määrä)
Näyttää tällä hetkellä käytetyn määrän.
Rate 1 (Määrä 1)
Tässä voi asettaa esiasetetun määrän.
Rate 2 (Määrä 2)
Tässä voi asettaa esiasetetun määrän.
Boost (Lisäys)
Tässä voi asettaa prosentuaalisen määrän, joka lisätään aktiiviseen määrään.
Settings (Asetukset)
Valikon kohta
Kuvaus
Enter PIN (Anna PIN-koodi)
Antaa käyttäjän (viheriön hoitaja / mekaanikko), jolle tämän yritys on antanut PIN-koodin, käyttää suojattuja valikoita.
Protect Settings (Suojaa asetukset) Image
Mahdollistaa asetusten muuttamisen suojatuissa asetuksissa..
Reset Defaults (Oletusasetusten nollaus) Image
Tällä voi nollata oletusasetukset.
Backlight (Taustavalo)
LCD-näytön kirkkauden säätö.
Language (Kieli)
Näytössä käytettävän kielen valinta.
Units (Yksiköt)
Tässä voit hallita näytössä käytettäviä yksiköitä (brittiläiset mitat tai metrijärjestelmä).
Machine Settings (Koneen asetukset)
Valikon kohta
Kuvaus
Tank (Säiliö)
Tässä voi asettaa säiliön määrän, säiliön alhaisen määrän hälytyksen ja esiasetetun säiliön kierron arvon.
Booms (Puomit)
Tässä voi säätää puomien leveyksiä
Geolink
Satelliittinavigointijärjestelmä.
Reset (Nollaa)
Nollaa koneen arvot.
Calibration (Säätö)
Valikon kohta
Kuvaus
Flow Calibration (Virtaussäätö)
Tässä säädetään virtausmittari.
Speed Calibration (Nopeuden säätö)
Tässä säädetään nopeusanturi.
Test Speed (Testinopeus)
Tässä asetetaan säädön testinopeus.
Manual Cal Entry (Säädön manuaalinen syöttö)
Tässä voi syöttää säädön manuaalisesti.
Use Default Flow Calibration? (Käytetäänkö oletusarvoista virtauksen säätöä?)
Tämä nollaa virtaussäädön lasketun oletuskeskiarvon, ei todellisen määrän, mukaan.
Use Default Speed Calibration? (Käytetäänkö oletusarvoista nopeuden säätöä?)
Tämä nollaa nopeuden säädön lasketun oletuskeskiarvon, ei todellisen nopeuden, mukaan.
Service (Huolto)
Valikon kohta
Kuvaus
Hours (Tunnit)
Näyttää kokonaisajan, jonka kone, moottori ja voimanulosotto ovat olleet käytössä, sekä ajan, jonka verran konetta on kuljetettu ja milloin se on huollettava.
Flow Rate (Virtausnopeus) Image
Tässä näytetään nykyinen virtausnopeus.
Diagnostics (Diagnostiikka)
Valikon kohta
Kuvaus
Pumps (Pumput)
Tässä voidaan säätää pumppujen tulojen, lyhytaikaisen huuhtelun ja ajoitetun huuhtelun asetuksia.
Booms (Puomit)
Tässä voidaan tarkastella puomien tuloja ja lähtöjä.
Engine Run (Moottorin käynti)
Tässä voidaan tarkastella moottorin käynnin tuloja ja lähtöjä.
Faults (Viat)
Näyttää koneen viimeisimmät viat. Lisätietoja saa huolto-oppaasta tai valtuutetulta Toro-jälleenmyyjältä.
About (Tietoja)
Valikon kohta
Kuvaus
Malli
Näyttää koneen mallinumeron.
SN
Näyttää koneen sarjanumeron.
S/W Revision (Ohjelmistoversio)
Näyttää pääohjaimen ohjelmiston version.
XDM-4400 Image
Näyttää tietokeskuksen ohjelmiston version.
CAN Statistics (CAN-tilastot) Image
Näyttää CAN-väylän.

Suojatut valikot

Joitain käyttökokoonpanoasetuksia voidaan säätää näytön Asetukset -kohdasta. Voit lukita nämä asetukset käyttämällä Protected Menu (Suojattu valikko) -valikkoa.
Huomaa: Jälleenmyyjä ohjelmoi alkuperäisen käyttökoodin toimitushetkellä.
Suojattujen valikoiden käyttö
Huomaa: Koneen oletusarvoinen PIN-koodi on joko 0000 tai 1234.
Jos vaihdoit PIN-koodin ja unohdit uuden koodin, ota yhteys valtuutettuun Toro-jälleenmyyjään.
    Graphic
    G510565

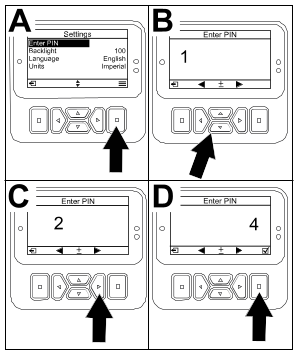

  1. Vieritä Main Menu (Päävalikko) ‑valikossa alas kohtaan Settings (Asetukset) ja paina valintapainiketta.
    2. Graphic
    G510564
  2. Vieritä Settings (Asetukset) ‑valikossa kohtaan Enter PIN (Anna PIN-koodi) ja paina valintapainiketta .
  3. PIN-koodi annetaan painamalla ylös/alas-navigointipainikkeita , kunnes oikea ensimmäinen numero ilmestyy, ja siirtymällä sitten toiseen numeroon painamalla oikeaa navigointipainiketta . Toista, kunnes kaikki numerot on annettu.
  4. Paina valintapainiketta .
    Huomaa: Jos näyttö hyväksyy PIN-koodin ja suojattu valikko avataan, sana ”PIN” näkyy näytön oikeassa yläkulmassa.
  5. Lukitse suojattu valikko kääntämällä avain virtalukossa Pysäytys-asentoon ja sitten Käynnissä-asentoon.
Suojatun valikon asetusten tarkasteleminen ja muuttaminen
  1. Vieritä kohdassa Asetuksetalaspäin kohtaan Suojaa asetukset.
  2. Asetuksia voidaan tarkastella ja muuttaa ilman PIN-koodia käyttämällä valintapainiketta ja vaihtamalla Suojaa asetukset tilaan Image (Pois).
  3. Asetuksia voidaan tarkastella ja muuttaa PIN-koodilla käyttämällä valintapainiketta ja vaihtamalla Suojaa asetukset tilaan Image (Päällä), asettamalla PIN-koodi ja kääntämällä avain virtalukossa Pysäytys-asentoon ja sitten Käynnissä-asentoon.

Ruiskutussäiliön hälytyksen asetus

  1. Valitse Machine Settings (Koneen asetukset).
  2. Valitse Tank (Säiliö).
  3. Valitse Tank Limit (Säiliön raja).
  4. Anna säiliön vähimmäismäärä, joka aiheuttaa hälytyksen ruiskutuslaitteen käytön aikana, painamalla suuntapainikkeita.

Puomikokojen asetus

  1. Valitse Machine Settings (Koneen asetukset).
  2. Valitse Booms (Puomit).
  3. Valitse puomi, jonka haluat päivittää.
  4. Muuta puomin kokoa 2,5 cm:n askelin käyttämällä suuntapainikkeita.

Oletusasetusten nollaus

  1. Valitse Machine Settings (Koneen asetukset).
  2. Valitse Reset Defaults (Oletusasetusten nollaus).

Ruiskutussäiliön määrän syöttäminen

Huomaa: Määrän muuttaminen nollaa säiliön hälytyksen.
  1. Valitse Machine Settings (Koneen asetukset).
  2. Valitse Tank (Säiliö).
  3. Valitse Volume (Määrä).
  4. Suurenna tai pienennä säiliön määrää painamalla painiketta.
    1. Ylös/alas-suuntapainikkeilla voit siirtyä arvoon ±10 (yhdysvaltalaiset yksiköt) tai ±25 (metriset yksiköt).
    2. Muuta määrää yhdellä askeleen verran painamalla vasen/oikea-suuntapainikkeita .

Esiasetetun säiliön kierron arvon asetus

Vain ruiskutusmäärätila
Huomaa: Esiasetetulla säiliön kierron asetuksella määritetään ruiskutuslaitteen pumpun nopeus, kun ruiskutuslaitetta käytetään ruiskutusmäärätilassa kaikki ruiskutuslaitteen puomiosat pois kytkettyinä. Esiasetetun säiliön kierron asetus ohjaa ruiskutuslaitteen pumpun nopeusprosenttia. Esiasetetun säiliön kierron oletusarvo on 40 %.
  1. Määritä ruiskutuslaitteen tavoitepaine, jolla on tarkoitus ruiskuttaa.
    Esimerkki: 2,76 bar. Merkitse kojelaudan ruiskutuslaitteen painemittarin painelukema seuraavaan kohtaan.
    Ruiskutuslaitteen paine:
  2. Laske säiliön kierron esiasetuksen aloituspaine seuraavan kaavan mukaan:
    Ruiskutuslaitteen käyttöpaine × 1,5–2,0 = säiliön kierron esiasetuksen aloituspaine.
    Esimerkki: ruiskutuslaitteen tavoitepaine 2,76 bar × 1,5 = säiliön kierron esiasetuksen aloituspaine 4,1 bar
    Esimerkki: ruiskutuslaitteen tavoitepaine 2,76 bar × 2,0 = säiliön kierron esiasetuksen aloituspaine 5,5 bar
    Merkitse laskutoimituksen tulos tähän:
  3. Aseta puomiosien pääkytkin Pois-asentoon ja moottorin kaasun asetus siihen moottorin nopeuteen, jolla konetta on tarkoitus käyttää. Säädä säiliön kierron arvon esiasetusta, kunnes ruiskutusjärjestelmän paine on 1,5–2,0 kertaa niin suuri kuin määritetty ruiskutuslaitteen tavoitepaine.
    Jos ruiskutetaan esimerkiksi paineella 2,76 bar, määritä esiasetettu säiliön kierto aluksi siten, että saavutetaan järjestelmän paine 4,14–5,52 bar.
    Huomaa: Jos ruiskutussäiliössä olevat kemikaalit vaahtoavat, vähennä järjestelmän painetta laskemalla säiliön kierron esiasetuksen arvoa riittävästi säiliön kierron käytön aikana.
  4. Siirry vaihtoehtoon Agitation (Säiliön kierto) ja valitse se.

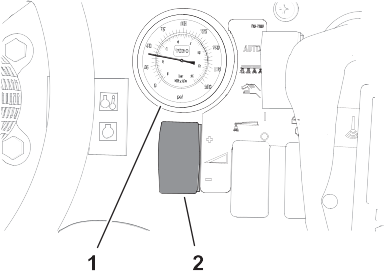

  5. Seuraa kojelaudassa olevaa ruiskutuslaitteen painemittaria ja lisää tai vähennä esiasetuksen arvoa painikkeilla, kunnes ruiskutuslaitteen paine vastaa edellä laskettua säiliön kierron esiasetuksen aloituspainetta.
    Huomaa: Älä nosta ruiskutusjärjestelmän painetta suuremmaksi kuin 5,86 bar säiliön kierron esiasetuksen säädön aikana.
    Huomaa: Säiliön kierron esiasetuksen arvon voi asettaa suuremmaksi, jos säiliön kierto ei saa säiliössä olevaa kemikaalia vaahtoamaan. Säiliön kierron esiasetuksen arvoa voi joutua laskemaan, jos säiliön kierto saa säiliössä olevan kemikaalin vaahtoamaan.
  6. Tallenna asetus, poistu Tank (Säiliö) ‑näytöstä ja palaa Settings (Asetukset) ‑näyttöön.

Kokonais- ja osa-aluenäytöt

Näiden näyttöjen sisältö:
  • ruiskutettu alue (eekkeriä, hehtaaria tai 1 000 neliöjalkaa)
  • ruiskutettu määrä (Yhdysvaltain gallonaa tai litraa).
Alueen ja määrän tiedot kertyvät, kunnes ne nollataan.
Käytä yksilöllistä osa-aluetta kutakin ruiskutustehtävää varten työskentelypaikassa. Osa-alueita voi olla enintään 20.
Huomaa: Siirry näytöllä osa-alueelle, jolla työskentelet, ennen kuin aloitat ruiskutuksen. Näytöllä näkyvä osa-alue on käsittelyn kertymisen aktiivinen osa-alue.
Kokonaisalue- ja määrätietojen nollaus
    Graphic
    G511618
  1. Siirry Total Area (Kokonaisalue) ‑näyttöön painamalla paluu-painiketta.
  2. Nollaa kokonaisalueen tiedot painamalla oikea-painiketta.
    Huomaa: Kokonaisalueen ja kokonaismäärän tietojen nollaaminen kokonaisalueen näytössä nollaa kaikki tiedot kaikilla osa-alueilla.
Osa-alue- ja määrätietojen nollaus
    Graphic
    G511619
  1. Siirry Sub Area (Osa-alue) ‑näyttöön painamalla paluu-painiketta.
  2. Nollaa osa-alueen tiedot painamalla ylös-painiketta.

Ruiskutuslaitteen säätö

Huomaa: Koneen käyttöoppaassa on lisätietoja ruiskutuslaitteen säätämisestä manuaalista käyttöä varten.
  1. Varmista, että ruiskutussäiliö on puhdas. Lisätietoja on käyttöoppaan kohdassa Ruiskutusjärjestelmän puhdistus.

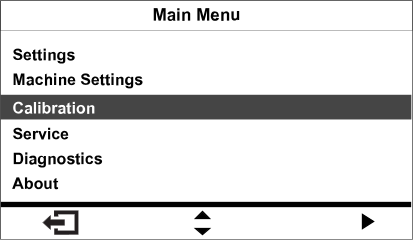

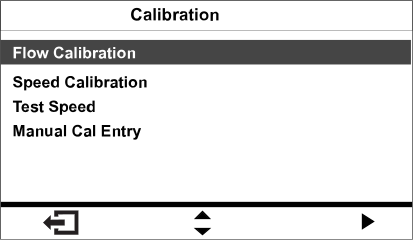

  2. Siirry Calibration (Säätö) ‑valikkoon.
    Huomaa: Tällä näytöllä voi tarkastella ja säätää virtausmittarin tuloa, säätää nopeusanturin tuloa, suorittaa nopeustestin ja antaa laskentatiedot manuaalisesti.
    Graphic
    G580702

Virtauksen säätö

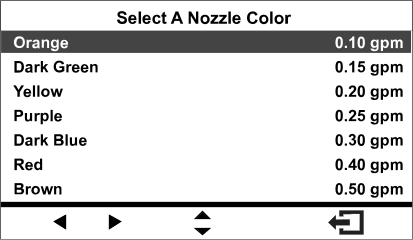

Asiakkaan toimittamat varusteet: Käytä suuttimen virtausnopeusasteikolla varustettua keräysastiaa seuraavasti:
  • 1,5 l/min tai vähemmän – suositellaan astiaa, jonka virtausnopeusasteikossa on 10 ml:n välit.
  • 1,9 l/min tai enemmän – suositellaan astiaa, jonka virtausnopeusasteikossa on 20 ml:n välit.
Tärkeää
Kolmen ruiskutuslaitteen puomiosan virtaussäätö on suoritettava aina, kun kaikki suuttimet vaihdetaan, kun suuttimet käännetään aktiiviseen ruiskutussuuntaan (alas) tai kun virtausmittari vaihdetaan. Kolmen ruiskutuslaitteen puomiosan virtaussäätö on hyvä suorittaa, jos useita kuluneita suuttimia vaihdetaan.

Huomaa: Virheellisesti suoritettu keräystesti johtaa epätarkkaan virtauksen säätöön. Epätarkkuuksien tuloksena järjestelmä ruiskuttaa liikaa tai liian vähän kemikaaleja.

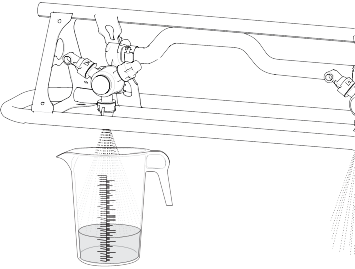

  1. Tee virtaussäätö käyttäen sopivaa asteikollista astiaa.

Virtaussäätötyypin arviointi

Määritä ruiskutuslaitteen puomiosien taulukon avulla, miten koneella yleensä ruiskutetaan nurmea ja mikä virtaussäätö on suoritettava.
Huomaa: Suoritettavien virtaussäätötyyppien yhdistelmien enimmäismäärä on kolme.
Ruiskutuslaitteen puomiosien taulukko
  Suorita kolmen puomiosan säätö
3 puomiosaa Kyllä

Ruiskutus myös kahdella puomiosalla: Suorita kahden puomiosan säätö
Vasemmanpuoleinen ja keskimmäinen puomiosa (TAI) Kyllä Ei
Oikeanpuoleinen ja keskimmäinen puomiosa (TAI) Kyllä Ei
Oikean- ja vasemmanpuoleinen puomiosa Kyllä Ei

Ruiskutus myös yhdellä puomiosalla: Suorita yhden puomiosan säätö
Vain vasemmanpuoleinen puomiosa (TAI) Kyllä Ei
Vain keskimmäinen puomiosa (TAI) Kyllä Ei
Vain oikeanpuoleinen puomiosa Kyllä Ei
Kolmen puomiosan säätö: Kolmen puomiosan säätö on suoritettava aina, kun vaihdetaan suuttimia ruiskutusmääräalueen laajentamista tai kaventamista varten.
Huomaa: Jos valinnaista kahden puomiosan säätöä tai yhden puomiosan säätöä ei suoriteta, ruiskutuslaite käyttää kolmen puomiosan säädön laskelmia kaikissa ruiskutuslaitteen puomiosien yhdistelmissä.
Valinnainen kahden puomiosan säätö: Säädä vasemmanpuoleinen ja keskimmäinen puomiosa, oikeanpuoleinen ja keskimmäinen puomiosa tai vasemman- ja oikeanpuoleinen puomiosa, jos näillä puomiosien yhdistelmillä ruiskutetaan usein. Suorita tämä valinnainen säätö kolmen puomiosan säädön jälkeen.
Huomaa: Kahden puomiosan säätöä käytetään aina, kun ruiskutetaan millä tahansa kahden puomiosan yhdistelmällä.
Huomaa: Kahden puomiosan säädön voi suorittaa vain yhdellä kahden puomiosan yhdistelmällä. Säätö tulee tehdä niillä kahdella puomiosalla, joita käytetään eniten. Ruiskutusjärjestelmä käyttää kahden puomiosan laskelmaa, kun ruiskutetaan vasemmanpuoleisen ja keskimmäisen tai oikeanpuoleisen ja keskimmäisen puomiosan yhdistelmällä.
Valinnainen yhden puomiosan säätö: Säädä vasemmanpuoleinen, keskimmäinen tai oikeanpuoleinen puomiosa, jos yhdellä puomiosalla ruiskutetaan usein. Suorita tämä valinnainen säätö kolmen puomiosan ja kahden puomiosan säädön jälkeen.
Huomaa: Yhden puomiosan säädön voi suorittaa vain yhdellä kolmesta puomiosasta. Säätö tulee tehdä sillä puomiosalla, jota käytetään eniten. Ruiskutusjärjestelmä käyttää yhden puomiosan säätöä, kun ruiskutetaan vasemmanpuoleisella, keskimmäisellä tai oikeanpuoleisella puomiosalla.
  1. Arvioi ruiskutuskuvion perusteella, millainen säätötyyppi kannattaa tehdä.

Virtaustestin valmistelu

  1. Varmista, että käytettävät suuttimet ovat aktiivisessa ruiskutusasennossa (alhaalla).
    Tärkeää
    Kaikkien aktiivisessa asennossa olevien suutinten on oltava samanvärisiä.

    Huomaa: Parhaaseen tulokseen päästään, kun aktiivisessa asennossa olevat suuttimet ovat suunnilleen yhtä kuluneita.

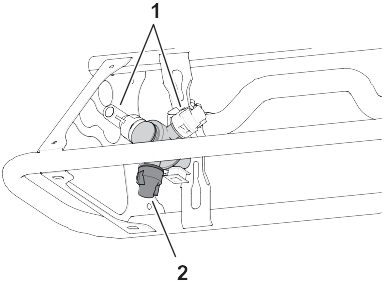

    Graphic
    G192604s
    1. Suuttimen varalla-asento
    2. Aktiivinen ruiskutusasento
  2. Siirry Calibration (Säätö) ‑valikkoon.
  3. Valitse Flow calibration (Virtaussäätö) ‑vaihtoehto.
    Graphic
    GG580549

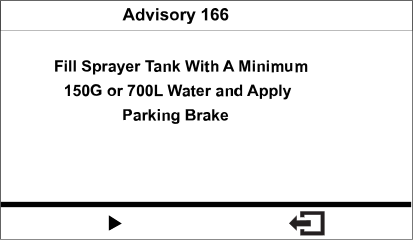

  4. Täytä ruiskutussäiliö puolilleen (700 l) vettä.
    Huomaa: Voit peruuttaa virtaussäädön. Näkyviin tulee viesti, joka vahvistaa virtauksen säädön peruutuksen.
  5. Kytke seisontajarru.
    Graphic
    GG580550
  6. Käynnistä moottori ja laske ulommat puomiosat.
  7. Aseta pumpun kytkin Päällä-asentoon.

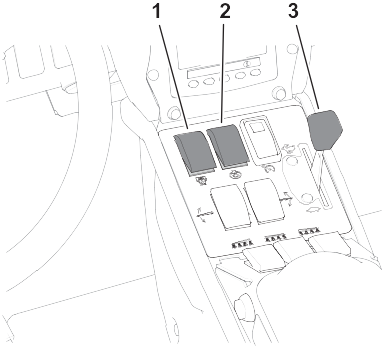

    Graphic
    G192636s
    1. Ruiskutuspumpun kytkin
    2. Säiliön kierron kytkin
    3. Kaasuvipu
  8. Siirrä kaasuvipu Nopea-asentoon ja anna moottorin käydä 10 minuutin ajan.
    Tärkeää
    Hydraulijärjestelmän on oltava käyttölämpötilassa ennen jäljellä olevia virtauksen säädön vaiheita.


Keräystestin valmistelu

  1. Valitse aktiivisessa ruiskutusasennossa olevat suuttimet.
    • Jos koneen suutinten värit vastaavat kuvattuja virtausnopeuksia, valitse aktiiviseen ruiskutusasentoon asennettujen suutinten väriset suuttimet.
    • Jos koneen suutinten värit eivät vastaa kuvattuja virtausnopeuksia, valitse aktiiviseen ruiskutusasentoon asennettujen suutinten mukainen virtausnopeus (gal./min tai l/min).
    Graphic
    G580551
  2. Siirry seuraavaan vaiheeseen.

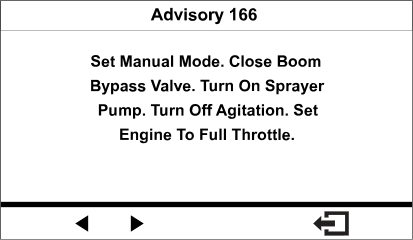

  3. Aseta ruiskutustilan kytkin manuaaliseen asentoon.
    Graphic
    G580552
  4. Käännä puomiosien ohituksen sulkuventtiilin nuppi suljettuun asentoon.
  5. Aseta säiliön kierron kytkin Pois-asentoon ja aseta kaasu Nopea-asentoon.
  6. Siirry seuraavaan vaiheeseen.

Ruiskutuslaitteen puomiosien valmistelu keräystestiä varten

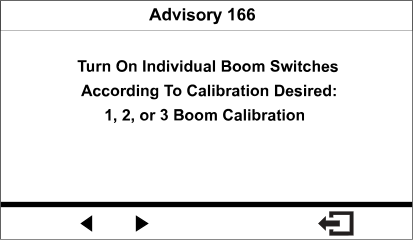

  1. Aseta ruiskutuslaitteen puomiosien kytkimet seuraavasti:
    Huomaa: Katso kohta Virtaustestin valmistelu.
    • Valitse vasemman, keskimmäisen ja oikean puomiosan kytkimet kolmen puomiosan säätöä varten.
      Tärkeää
      Tämä säätö on suoritettava.

    • Valitse kahden ruiskutuslaitteen puomiosan kytkimet niille puomiosille, jotka määritettiin aiemmin kahden puomiosan säätöä varten.
      Huomaa: Suorita tämä valinnainen säätö kolmen puomiosan säädön jälkeen.
    • Valitse vasemman, keskimmäisen tai oikean puomiosan kytkin sille puomiosalle, joka määritettiin aiemmin yhden puomiosan säätöä varten.
      Huomaa: Suorita tämä valinnainen säätö kolmen puomiosan ja kahden puomiosan säädön jälkeen.
    Graphic
    G580553
  2. Siirry seuraavaan vaiheeseen.

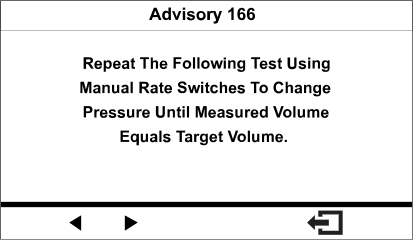

  3. Käynnistä ruiskutuslaitteen puomiosien keräystesti painamalla Repeat the Following Test (Toista seuraava testi) ‑näytössä olevaa painiketta.
    Graphic
    G580554

Ruiskutuslaitteen puomiosien keräystestin suorittaminen

Huomaa: Ota asteikollinen keräysastia valmiiksi.
  1. Aseta puomiosien pääkytkin Päällä-asentoon.
  2. Säädä ruiskutusjärjestelmän paineeksi noin 2,76 bar ruiskutusmäärän kytkimellä.
    Kuvassa on malli 41394
    Graphic
    G192699s
    1. Painemittari (ruiskutusjärjestelmä)
    2. Ruiskutusmäärän kytkin
  3. Aseta puomiosien pääkytkin Pois-asentoon.

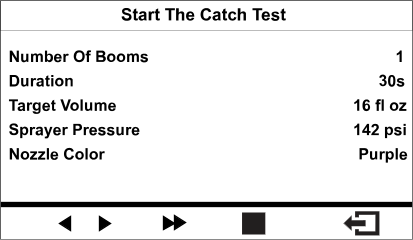

  4. Vahvista keräystestin toistonäytössä puomien määrä sekä suuttimien väri ja käynnistä keräystesti painikkeella 3.
    Huomaa: Siirry 14 sekunnin aikana koneen taakse ja sijoita asteikollinen keräysastia ruiskutussuuttimen alle keräystestin ajaksi.
    Huomaa: Ruiskutusjärjestelmä avaa automaattisesti puomiosan venttiilin, ruiskutusjärjestelmän suuttimet ruiskuttavat keräystestin ajan, ja ruiskutusjärjestelmä sulkee automaattisesti puomiosan venttiilin.
    Graphic
    G580555
  5. Ota ruiskutuslaitteen suuttimesta suihkuava vesi talteen, kunnes ruiskutuslaitteen virtaus lakkaa.
    Graphic
    G193177
  6. Aseta asteikollinen astia tasaiselle alustalle ja tarkasta nesteen määrä.
    Tärkeää
    Asteikollisen astian on oltava tasaisella alustalla nesteen määrää tarkastettaessa.

    Tärkeää
    Katso asteikollisessa astiassa olevan nesteen määrä nesteen pinnan pituusleikkauksen alhaisimmasta kohdasta.

    Tärkeää
    Pienetkin virheet asteikollisen astian nesteen määrää tarkastettaessa vaikuttavat olennaisesti ruiskutuslaitteen säätötarkkuuteen.

    Graphic
    G193416s
    1. Nesteen pinnan pituusleikkauksen korkein kohta (älä mittaa tästä)
    2. Nesteen pinnan pituusleikkauksen alhaisin kohta (mittaa tästä)
    3. Tasainen alusta
  7. Vertaa asteikollisessa keräysastiassa olevan nesteen määrää näytössä näkyvään tavoitemäärään.
    Huomaa: Asteikollisessa keräysastiassa olevan nesteen määrän tulee olla ±7,4 ml:n sisällä näytössä näkyvästä tavoitemäärästä.
  8. Jos nesteen määrä asteikollisessa keräysastiassa on 7,4 ml enemmän tai vähemmän kuin tavoitemäärä, suorita yksi seuraavista:
    • Jos asteikollisessa keräysastiassa olevan nesteen määrä on ±7,4 ml:n sisällä näytössä näkyvästä tavoitemäärästä, jatka seuraavaan vaiheeseen.
    • Jos määrä on liian pieni, nosta ruiskutusjärjestelmän painetta ruiskutusmäärän kytkimellä ja siirry seuraavaan vaiheeseen.
    • Jos määrä on liian suuri, laske ruiskutusjärjestelmän painetta ruiskutusmäärän kytkimellä ja siirry seuraavaan vaiheeseen.
  9. Toista vaiheita, kunnes asteikollisessa keräysastiassa olevan nesteen määrä on ±7,4 ml:n sisällä näytössä näkyvästä tavoitemäärästä.

Säädön laskelmien suorittaminen

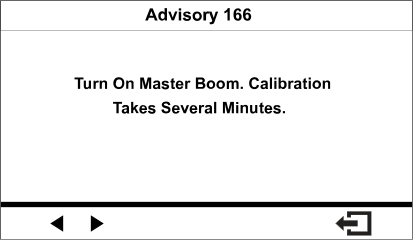

  1. Aseta puomiosien pääkytkin Päällä-asentoon.
    Graphic
    G580556
  2. Aloita säädön laskelmat painamalla painiketta.
    Huomaa: Näytössä näkyy Säätö käynnissä ‑näyttö.
    Huomaa: Puomiosat ruiskuttavat kolmen minuutin ajan, kun kone laskee säädön korjauksia.
  3. Kun säätö on valmis, näkyviin tulee yksi seuraavista viesteistä:
    • Viesti, joka vahvistaa virtauksen säädön onnistumisen.
    • Viesti, joka ilmoittaa virtauksen säädön epäonnistumisen.
      Jos säädön arvo on sallitun alueen ulkopuolella, ota yhteys valtuutettuun huoltoliikkeeseen. Muussa tapauksessa tarkista virheviesti ja toista säädön vaiheet.
    Graphic
    G580547
  4. Siirrä kaasuvipu Joutokäynti-asentoon, sammuta moottori ja irrota virta-avain.

Kahden puomiosan säädön suorittaminen

Jos suoritit kolmen puomiosan säädön, näyttö pyytää suorittamaan kahden puomiosan säädön.
  1. Jos kahden puomiosan säätöä ei tarvitse tehdä, palaa Calibrate (Säätö) ‑näyttöön.
  2. Jos säätö täytyy tehdä, valmistele ruiskutuslaite keräystestiä varten.
    Huomaa: Aseta Päällä-asentoon vain ne ruiskutuslaitteen puomiosan kytkimet, jotka määritettiin aiemmin.

Yhden puomiosan säädön suorittaminen

Jos suoritit kolmen puomiosan ja kahden puomiosan säädön, näyttö pyytää suorittamaan yhden puomiosan säädön.
  1. Jos yhden puomiosan säätöä ei tarvitse tehdä, palaa Calibrate (Säätö) ‑näyttöön.
  2. Jos säätö täytyy tehdä, valmistele ruiskutuslaite keräystestiä varten.
    Huomaa: Aseta Päällä-asentoon vain ne ruiskutuslaitteen puomiosan kytkimet, jotka määritettiin aiemmin.

Nopeuden säätö

Nopeuden säädön valmistelu

  1. Valitse Calibration (Säätö) ‑valikosta Speed Calibration (Nopeuden säätö).
    Graphic
    G580563
  2. Täytä ruiskutussäiliö puolilleen (600 l) vettä.
    Graphic
    G580557
  3. Merkitse aloitusviiva testattavalle nurmialueelle.
  4. Merkitse mittapyörän avulla 45–152 metrin etäisyys. Kirjaa mitattu etäisyys alla olevaan kohtaan.
    Huomaa: 92–152 metrin testietäisyys tuottaa paremman säätötuloksen.
    Etäisyys:

  5. Merkitse lopetusviiva testattavalle nurmialueelle.
    Graphic
    G580558
  6. Muuta syötetyn etäisyyden arvoa näytön painikkeilla.
    Graphic
    G580559

Nopeuden säädön suorittaminen

  1. Siirrä kone niin, että eturenkaat ovat aloitusviivan kohdalla.
  2. Tarkista koneen keskikonsolista, että kolmen puomiosan venttiilin kytkimet ovat Pois-asennossa.
    Graphic
    G580560
  3. Aloita painamalla näytön navigointipainiketta ja aja lopetusviivalle.
    Graphic
    G580561
    Mitatun etäisyyden arvon tulisi kasvaa.
  4. Paina navigointipainiketta, kun koneen eturengas on lopetusviivan kohdalla.
    Huomaa: Jos mitatun etäisyyden ja annetun etäisyyden arvot eivät vastaa toisiaan, ruiskutusjärjestelmän tietokone korjaa automaattisesti mitatun etäisyyden arvoa.
  5. Kun säätö on valmis, näkyviin tulee yksi seuraavista viesteistä:
    • Viesti, joka vahvistaa virtauksen säädön onnistumisen.
    • Viesti, joka ilmoittaa virtauksen säädön epäonnistumisen.
      Jos säädön arvo on sallitun alueen ulkopuolella, ota yhteys valtuutettuun huoltoliikkeeseen. Muussa tapauksessa tarkista virheviesti ja toista säädön vaiheet.
    Graphic
    G580562
  6. Siirrä kaasuvipu Hidas-asentoon, sammuta moottori ja irrota virta-avain.

Vianetsintä

Ilmoitukset
Kun koneen toiminto vaatii toimenpiteitä, käyttäjän ilmoitukset näkyvät automaattisesti tietokeskuksen näytössä. Jos esimerkiksi yrität käynnistää moottorin painaen samalla ajopoljinta, näytölle ilmestyy ilmoitus, joka kertoo, että ajopolkimen on oltava Vapaa-asennossa.
Voit tyhjentää ilmoitukset painamalla mitä tahansa näytön painiketta.
160
Käynnistys estetty: pumpun kytkin aktiivinen
160
Käynnistys estetty: ei vapaalla
160
Käynnistys estetty: ei istuimella
160
Käynnistys estetty: käynnistimen kytkennän aikakatkaisu
160
Käynnistys estetty: huuhtelupumppu on päällä
161
Moottorin pysäytys: ei istuimella
161
Moottorin pysäytys: seisontajarru on kytketty
162
Pumpun käynnistys estetty: puomi aktiivinen
162
Pumpun käynnistys estetty: kuljettaja ei ole istuimella tai seisontajarru on kytketty
162
Pumpun käynnistys estetty: lopeta moottorin käynnistäminen
162
Pumpun käynnistys estetty: kuljettaja ei ole istuimella
164
Säiliön tila: säiliön alhaisen määrän hälytys
164
Säiliön tila: huuhtelupumppu on päällä
165
Parametrin tila: virheellinen parametriarvo
165
Parametrin tila: virheellinen parametrialueen arvo
168
Puomit pois käytöstä: nopeus liian alhainen
Huollon vikakoodit
Oheisessa luettelossa on elektronisen ohjausyksikön (TEC) tuottamat vikakoodit, jotka osoittavat koneen käytön aikana ilmenneitä sähköjärjestelmän vikoja.
Jos tarkastelunäytössä näkyy vikoja, ota yhteys valtuutettuun huoltoliikkeeseen.
Koodi
Kuvaus
1
TEC on viallinen
2
Yksi tai useampi TEC:n lähtösulakkeista (7,5 A) on viallinen
3
Päävirtarele tai virtapiirin johdotus on viallinen
4
Latausjärjestelmä tai virtapiirin johdotus on viallinen
14
TEC ei tunnista tietokeskuksen ohjelmistoa
17
Käynnistimen aikakatkaisu (käynnistintä on käytetty yli 30 sekunnin ajan)
18
Ajopoljin ei vastaa ajonopeutta.
19
Ei signaalia virtausnopeuden mittarista
