메뉴 개요

InfoCenter 디스플레이 메뉴 시스템에 액세스하려면 기본 화면에서 뒤로 가기 버튼을 누릅니다. 이렇게 하면 메인 메뉴로 이동합니다. 메뉴에서 사용할 수 있는 옵션은 다음 표를 참고하십시오.

보호 메뉴에 따라 보호됨 - PIN을 입력해야만 접근 가능

메인 메뉴

메뉴 항목	설명
Set Rates(유량 설정)	사전 설정 및 부스팅 유량을 설정합니다.
Settings(설정)	디스플레이 구성 변수를 사용자 지정하고 수정합니다.
Machine Settings(장비 설정)	장비 변수를 구성합니다.
Calibration(보정)	유량계와 속도 센서의 보정을 지원합니다.
Service(정비)	사용 시간 및 장비 고장과 같은 장비 관련 정보가 포함됩니다.
Diagnostics(진단)	각 장비 스위치, 센서 또는 제어장치 출력의 상태를 표시합니다. 이 기능을 사용하면 어떤 장비 제어장치가 켜져 있거나 꺼져 있는지 빠르게 알 수 있으므로 특정 문제를 해결할 수 있습니다.
About(정보)	컴퓨터의 모델 번호, 일련 번호 및 소프트웨어 버전을 나열합니다.

Set Rates(유량 설정)

메뉴 항목	설명
Active Rate(활성화된 유량)	현재 사용 중인 유량을 표시합니다.
Rate 1(유량 1)	사전 정의된 유량을 설정합니다.
Rate 2(유량 2)	사전 정의된 유량을 설정합니다.
Boost(부스팅)	활성화된 유량에 추가할 비율을 설정합니다.

Settings(설정)

메뉴 항목	설명
Enter PIN(PIN 입력)	회사에서 승인한 사람(감독관/정비공)이 PIN 코드를 통해 보호 메뉴에 액세스하도록 허용합니다.
Protect Settings(보호 설정)	보호 설정의 설정을 변경할 수 있습니다.
Reset Defaults(기본값 리셋)	기본값을 리셋합니다.
Backlight(백라이트)	LCD 디스플레이의 밝기를 제어합니다.
Language(언어)	디스플레이에서 사용되는 언어를 제어합니다.
단위	디스플레이에서 사용되는 단위(야드법, 잔디 또는 미터법)를 제어합니다.

장비 설정

메뉴 항목	설명
Tank(탱크)	탱크 유량, 탱크 유량 낮음 경보, 사전 설정 교반 값을 설정합니다.
Booms(붐)	붐 폭을 조정합니다.
Geolink	위성 검색 옵션입니다.
Reset(리셋)	장비 값을 리셋합니다.

보정

메뉴 항목	설명
Flow Calibration(유량 보정)	유량계를 보정합니다
Speed Calibration(속도 보정)	속도 센서를 보정합니다.
Test Speed(테스트 속도)	보정의 테스트 속도를 설정합니다.
Manual Cal Entry(수동 보정 입력)	보정값을 수동으로 입력합니다.
Use Default Flow Calibration(기본 유량 보정을 사용하시겠습니까)?	유량 보정을 실제 체적이 아닌 평균값으로 계산된 기본값으로 리셋합니다.
Use Default Flow Calibration(기본 유량 보정을 사용하시겠습니까)?	유량 보정을 실제 속도가 아닌 평균값으로 계산된 기본값으로 리셋합니다.

정비

메뉴 항목	설명
Hours(시간)	장비, 엔진 및 PTO가 켜진 총 시간, 장비 이동 시간 및 서비스 기한을 나열합니다.
Flow Rate(유속)	현재 유속을 표시합니다.

Diagnostics(진단)

메뉴 항목	설명
Pumps(펌프)	펌프 입력, 순시 세척, 세척 시간 옵션에 액세스합니다.
Booms(붐)	붐 입력 및 출력에 액세스합니다.
Engine Run(엔진 작동)	엔진 작동 입력과 출력에 액세스합니다.
Faults(고장)	가장 최근의 장비 고장을 표시합니다. 자세한 내용은 정비 설명서를 참조하거나 Toro 공인 판매대리점에 문의하십시오.

About(정보)

메뉴 항목	설명
Model(모델)	장비의 모델 번호를 나열합니다.
SN	장비의 일련번호를 나열합니다.
S/W Revision(소프트웨어 버전)	기본 컨트롤러의 소프트웨어 버전을 나열합니다.
XDM-4400	InfoCenter의 소프트웨어 버전을 나열합니다.
CAN Statistics(CAN 통계)	CAN Bus를 나열합니다.

Protected Menus(보호 메뉴)

스프레이 탱크 경고 설정

1. Machine Settings(장비 설정)을 선택합니다.
2. Tank(탱크)를 선택합니다.
3. Tank Limit(탱크 한계)를 선택합니다.
4. 스프레이어 작동 중에 경고가 표시되면 방향 버튼을 사용하여 탱크의 최소량을 입력합니다.

붐 크기 설정

1. Machine Settings(장비 설정)을 선택합니다.
2. Booms(붐)을 선택합니다.
3. 업데이트하고 싶은 붐을 선택합니다.
4. 방향 키를 사용하여 붐 크기를 1인치(2.5 cm) 씩 변경합니다.

기본 설정 리셋

1. Machine Settings(장비 설정)을 선택합니다.
2. Reset Defaults(기본값 리셋)을 선택합니다.

스프레이 탱크 용량 입력

1. Machine Settings(장비 설정)을 선택합니다.
2. Tank(탱크)를 선택합니다.
3. Volume(용량)을 선택합니다.
4. 버튼을 클릭하여 탱크 용량을 증가시키거나 감소시킵니다.
   1. 위로/아래로 방향 버튼 을 눌러 ±10(미국 단위) 또는 ±25(미터 단위)로 변경합니다.
   2. 좌측/우측 방향 버튼 을 눌러 1 단위씩 용량을 변경합니다.

사전 설정 교반값 설정

1. 살포 계획에 따른 목표 스프레이어 압력을 결정합니다.
   예시: 2.76 bar. 스프레이어 압력 게이지의 대시 보드 압력을 아래에기록합니다.

   스프레이어 압력:

2. 다음 공식을 통해 초기 교반 사전 설정 압력을 계산합니다.
   스프레이어 작업 압력 x 1.5~2.0 = 초기 교반 사전 설정 압력.

   예시: 목표 스프레이어 압력 2.76 bar x 1.5 = 초기 교반 사전 설정 압력 4.1 bar

   예시: 목표 스프레이어 압력 2.76 bar x 2.0 = 초기 교반 사전 설정 압력 5.5 bar

   계산 결과 기록:

3. 마스터 섹션 스위치를 Off(꺼짐) 위치에 두고, 엔진 스로틀을 원하는 장비의 엔진 속도로 놓고, 스프레이어 시스템 압력이 목표 스프레이어 압력의 1.5~2.0배 사이가 될 때까지 사전 설정 교반 값을 조정합니다.
   예를 들어, 2.76 bar로 살포할 경우, 시스템 압력이 4.1~5.5 bar가 될 때까지 초기 교반 값을 사전 설정합니다.

   참고: 스프레이어 탱크의 화학약품에 거품이 생기면 사전 설정 교반 값을 낮춰 탱크를 교반하는 시스템 압력을 줄입니다.
4. Agitation(교반) 옵션을 검색한 다음 선택합니다.
5. 스프레이어 압력 게이지의 대시보드를 보면서 버튼을 눌러 스프레이어 압력이 상기 단계에서 계산한 초기 교반 사전 설정 압력이 될 때까지 사전 설정 값을 올리거나 내립니다.
   참고: 사전 설정 교반 값을 조정할 때 스프레이어 시스템 압력 586 kPa을 초과하지 마십시오.

   참고: 교반으로 탱크 화학약품의 거품이 발생하지 않을 경우, 사전 설정 교반 값을 높게 설정할 수 있습니다. 교반으로 탱크 화학약품의 거품이 발생할 경우, 교반 값을 낮춰야 할 수도 있습니다.
6. 설정을 저장하고 Tank(탱크) 화면을 나가서 Settings(설정) 화면으로 돌아갑니다.

총 영역 및 하위 영역 화면

유량 보정

1. 적절한 눈금 용기를 사용하여 유량 보정을 수행합니다.

유량 보정 유형 평가

1. 살포 패턴에 따라 수행할 보정 유형을 평가합니다.

유량 테스트 준비

1. 사용하려는 노즐이 살포 작업 위치(아래쪽)에 있는지 확인하십시오.

   중요

   작업 위치에 있는 모든 노즐의 색깔이 같아야 합니다.



   참고: 최상의 결과를 위해 작업 위치에 있는 노즐은 거의 같은 정도로 마모되는 것이 좋습니다.

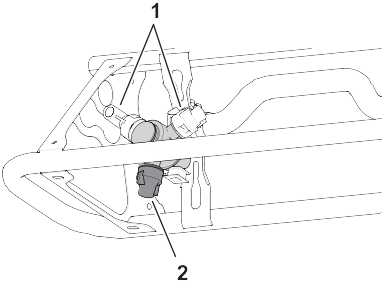

   G192604s

   1. 예비 노즐 위치
   2. 살포 작업 위치

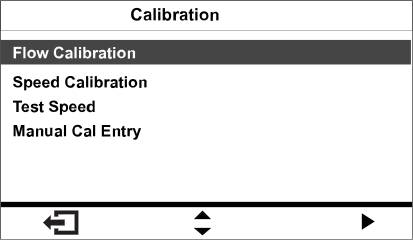

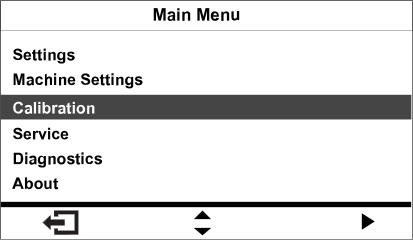

2. Calibration(보정) 메뉴로 이동합니다.
3. Flow calibration(유량 보정) 옵션을 선택합니다.


   GG580549

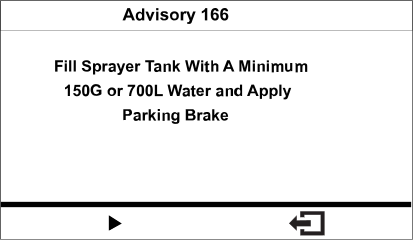

4. 스프레이어 탱크 절반까지 물 700 L를 채웁니다.
   참고: 유량 보정을 취소할 수 있습니다. 유량 보정을 취소했다는 메시지가 표시됩니다.
5. 주차 브레이크를 체결합니다.


   GG580550
6. 엔진의 시동을 걸고 외부 섹션을 내립니다.
7. 펌프 스위치를 On(켜짐) 위치로 설정합니다.

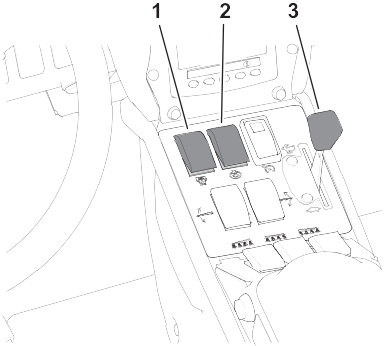

   G192636s

   1. 스프레이어 펌프 스위치
   2. 교반 스위치
   3. 스로틀
8. 스로틀을 Fast(고속) 위치로 이동하고 엔진을 10분 동안 작동시킵니다.

   중요

   나머지 유량 보정 절차를 진행하기 전에 유압 시스템을 작동 온도로 올려야 합니다.



캐치 테스트 준비

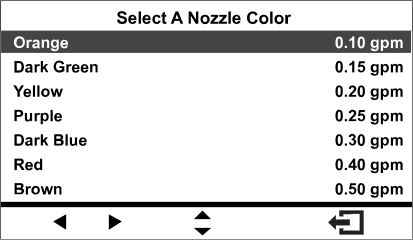

1. 살포 작업 위치에 설치된 노즐을 선택합니다.
   • 설명된 유량과 일치하는 노즐 컬러를 가진 장비의 경우, 살포 작업 위치로 설치된 노즐 컬러를 선택합니다.
   • 설명된 유량가 일치하지 않는 노즐 컬러를 가진 장비의 경우 살포 작업 위치에 설치된 노즐 유량을 선택합니다(gpm 또는 lpm).



   G580551
2. 다음 단계로 진행합니다.

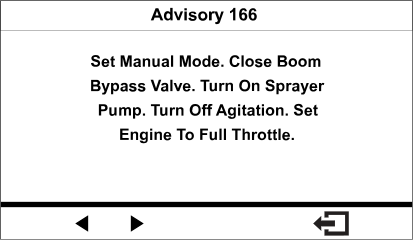

3. 스프레이어 모드 스위치를 수동 위치로 놓습니다.


   G580552
4. 섹션 바이패스 차단 밸브용 노브를 닫힌 위치로 돌립니다.
5. 교반 스위치를 Off(꺼짐) 위치에 두고 스로틀을 Fast(고속) 위치에 놓습니다.
6. 다음 단계로 진행합니다.

캐치 테스트를 위해 스프레이어 섹션 준비

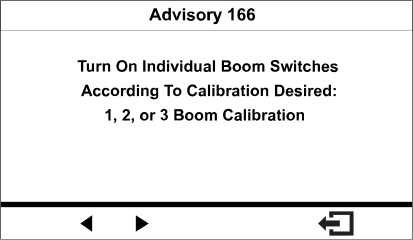

1. 스프레이어 섹션 스위치를 다음과 같이 놓습니다.
   참고: 유량 테스트 준비를 참조하십시오.

   • 3-스프레이어 섹션 보정의 경우 좌측, 중앙 및 우측 섹션 스위치를 선택합니다.

     중요

     이 보정을 수행해야 합니다.


   • 이전에 2-스프레이어 섹션 보정에서 확인한 스프레이어 섹션에 대해 2-스프레이어 섹션 스위치를 선택합니다.
     참고: 3-스프레이어 섹션 보정을 수행한 후 이러한 선택적 보정 작업을 수행하십시오.
   • 이전에 1-스프레이어 섹션 보정에서 확인한 스프레이어 섹션에 해당하는 좌측, 중앙 또는 우측 섹션 스위치를 선택합니다.
     참고: 3-스프레이어 섹션 보정 및 2-스프레이어 섹션 보정을 수행한 후 이러한 선택적 보정 작업을 수행하십시오.



   G580553
2. 다음 단계로 진행합니다.

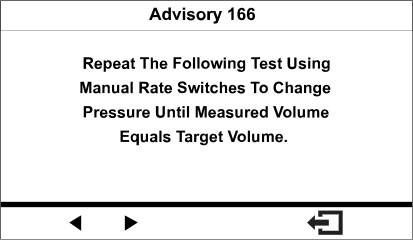

3. Repeat the Following Test(다음 테스트 반복) 화면에서 버튼을 눌러 스프레이어 섹션 캐치 테스트를 시작합니다.


   G580554

스프레이어 섹션 캐치 테스트 수행

1. 마스터 섹션 스위치를 On(켜짐) 위치로 돌립니다.
2. 시용량 스위치를 이용하여 스프레이어 시스템 압력을 약 276 kPa로 조정합니다.

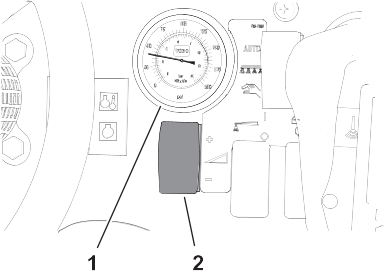

   41394 모델이 표시됨



   G192699s

   1. 압력 게이지(스프레이어 시스템)
   2. 시용량 스위치
3. 마스터 섹션 스위치를 Off(꺼짐) 위치로 설정합니다.

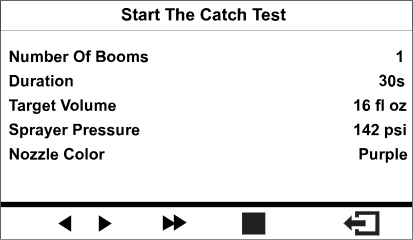

4. 캐치 테스트 재생 화면에서 붐 개수, 노즐 색깔을 확인하고 3번 버튼을 눌러 캐치 테스트를 시작합니다.
   참고: 14초 내에 장비로 이동하여 캐치 테스트 시간 동안 스프레이 노즐 아래에 눈금 캐치 용기를 놓아야 합니다.

   참고: 스프레이어 시스템이 자동으로 섹션 밸브를 열고, 캐치 테스트 시간 동안 스프레이어 노즐이 살포를 하고, 스프레이어 시스템이 자동으로 섹션 밸브를 닫습니다.



   G580555

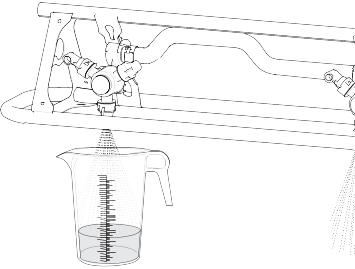

5. 스프레이어 유량이 끊어질 때까지 스프레이어 노즐에서 물을 받습니다.


   G193177
6. 눈금 용기를 평평한 곳에 두고 액체 용량을 기록합니다.

   중요

   눈금 용기를 읽을 때 용기를 평평한 곳에 두어야 합니다.



   중요

   눈금 용기를 읽을 때 눈금 용기에 담긴 액체 표면 곡선의 가장 낮은 부위에서 액체 용량을 읽어야 합니다.



   중요

   눈금 용기의 액체 용량을 잘못 읽으면 스프레이어 보정의 정확성에 부정적인 영향을 미칠 수 있습니다.





   G193416s

   1. 액체 표면 곡선의 고점(이 지점을 측정하지 말 것)
   2. 액체 표면 곡선의 저점(이 지점을 측정)
   3. 평지
7. 디스플레이 화면에 표시된 목표 용량과 눈금 캐치 용기의 액체 용량을 비교합니다.
   참고: 눈금 캐치 용기의 액체 용량이 디스플레이 화면에 표시된 목표 용량 ± 7.4 ml가 되어야 합니다.
8. 눈금 캐치 용기의 액체 용량이 목표 용량보다 7.4 ml 이상이거나 목표 용량의 7.4 ml 이하인 경우, 다음 중 하나의 절차를 수행합니다.
   • 눈금 캐치 용기의 액체 용량이 디스플레이 화면에 표시된 목표 용량 ± 7.4 ml인 경우, 2번 버튼을 누르고 다음 단계로 진행합니다.
   • 용량이 너무 낮으면 시용량 스위치를 사용해서 스프레이어 시스템 압력을 올리고 다음 절차를 진행합니다.
   • 용량이 너무 높으면 시용량 스위치를 사용해서 스프레이어 시스템 압력을 내리고 다음 절차를 진행합니다.
9. 눈금 캐치 용기의 액체 용량이 디스플레이 화면에 표시된 목표 용량 ± 7.4 ml가 될 때까지 단계를 반복합니다.

보정 계산 수행

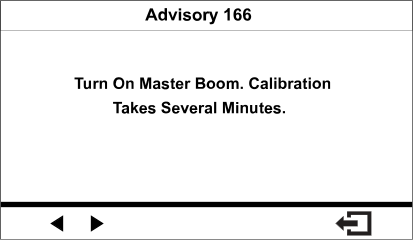

1. 마스터 섹션 스위치를 On(켜짐) 위치로 돌립니다.


   G580556
2. 버튼을 눌러 보정 계산을 시작합니다.
   참고: calibration in progress(보정 진행 중) 화면이 표시됩니다.

   참고: 장비가 보정 값을 계산하면서 3분 동안 스프레이어 섹션이 살포됩니다.
3. 보정 절차가 완료되면 다음 메시지 중 하나가 표시됩니다.
   • 유량 보정 성공을 확인하는 메시지가 표시됩니다.
   • 유속 보정이 실패했음을 알리는 메시지가 표시됩니다.
     보정값이 한계를 벗어나는 경우, 공식 서비스 지정점에 연락하거나, 오류 메시지를 검토하고 보정 단계를 반복하십시오.



   G580547
4. 스로틀을 Idle(공회전) 위치에 놓고, 엔진을 정지시킨 다음 시동 키를 뺍니다.

2-스프레이어 섹션 보정 수행

1. 2-스프레이어 섹션 보정을 수행할 필요가 없으면 Calibrate(보정) 화면으로 돌아갑니다.
2. 보정을 수행할 필요가 없다면 캐치 테스트를 위해 스프레이어를 준비합니다.
   참고: 이전에 확인한 스프레이어 섹션의 스위치만 On(켜짐) 위치에 놓습니다.

1-스프레이어 섹션 보정 수행

1. 1-스프레이어 섹션 보정을 수행할 필요가 없으면 Calibrate(보정) 화면으로 돌아갑니다.
2. 보정을 수행할 필요가 없다면 캐치 테스트를 위해 스프레이어를 준비합니다.
   참고: 이전에 확인한 스프레이어 섹션의 스위치만 On(켜짐) 위치에 놓습니다.

속도 보정 준비

1. Callibration(보정) 메뉴에서 Speed Calibration(속도 보정)을 선택합니다.


   G580563
2. 스프레이어 탱크 절반에 물 600 L를 채웁니다.


   G580557
3. 잔디 테스트 구역에 시작 라인을 표시합니다.
4. 측량 휠을 사용해서 45~152 m를 표식하고 아래에 측정된 거리를 기록합니다.
   참고: 92~152 m 테스트 거리가 더 양호한 보정 결과를 만듭니다.

   거리:

5. 잔디 테스트 구역에 종료 라인을 표시합니다.


   G580558
6. 디스플레이의 버튼을 사용하여 입력한 거리 값을 변경합니다.


   G580559

속도 보정 수행

1. 장비의 프론트 타이어를 시작 라인에 맞춥니다.
2. 장비의 중앙 콘솔에서 3개의 섹션 밸브 스위치가 Off(꺼짐) 위치인지 확인합니다.


   G580560
3. 디스프레이의 탐색 버튼을 눌러 살포를 시작하고 종료 라인까지 운전합니다.


   G580561
   측정 거리가 증가해야 합니다.
4. 장비의 앞타이어가 종료 라인에 닿으면 탐색 버튼을 누릅니다.
   참고: 측정 거리와 입력한 거리가 일치하지 않으면 스프레이어 시스템의 컴퓨터가 자동으로 측정 거리를 수정합니다.
5. 보정 절차가 완료되면 다음 메시지 중 하나가 표시됩니다.
   • 유량 보정 성공을 확인하는 메시지가 표시됩니다.
   • 유속 보정이 실패했음을 알리는 메시지가 표시됩니다.
     보정값이 한계를 벗어나는 경우, 공식 서비스 지정점에 연락하거나, 오류 메시지를 검토하고 보정 단계를 반복하십시오.



   G580562
6. 스로틀을 Slow(저속) 위치에 놓고, 엔진을 정지시키고, 시동 키를 뺍니다.
