Inngangur

Lesið þessar upplýsingar vandlega til að læra að stjórna og sinna réttu viðhaldi á vörunni og til að koma í veg fyrir meiðsl og skemmdir á vörunni. Eigandi ber ábyrgð á réttri og öruggri notkun vörunnar.

Þegar þú þarft þjónustu, upprunalega varahluti eða viðbótarupplýsingar, hafðu samband við viðurkenndan þjónustuaðila eða þjónustuver og hafðu gerðarnúmer og raðnúmer vöru þinnar tiltæk. Mynd 1 sýnir hvar tegundar- og raðnúmerin eru á vörunni. Skrifið númerin í kassann hér á síðunni.

Mynd 1

Staðsetning tegundar- og raðnúmera

Þessi handbók notar 2 orð til að auðkenna upplýsingar. Mikilvægt vekur athygli á sérstökum vélrænum upplýsingum og Athugið táknar mikilvægar, almennar upplýsingar sem vert er að lesa vandlega.

Öryggisviðvörunartáknið (Mynd 2) birtist bæði í þessari handbók og á vélinni til að gefa til kynna mikilvæg öryggisskilaboð sem þú verður að fylgja til að forðast slys. Þetta tákn birtist með orðinuHætta, Viðvörun, eða Varúð.

Hætta gefur til kynna yfirvofandi hættulega stöðu sem, ef ekki er komið í veg fyrir hana, mun leiða til dauða eða alvarlegra meiðsla.
Viðvörun gefur til kynna hugsanlega hættulega stöðu sem, ef ekki er komið í veg fyrir, gæti leitt til dauða eða alvarlegra meiðsla.
Varúð gefur til kynna hugsanlega hættulega stöðu sem, ef ekki er forðað, getur leitt til minniháttar eða miðlungs meiðsla.

Mynd 2

Öryggistákn

Viðvörun

KALIFORNÍA

Viðvörun, tillaga 65

Notkun á þessari vöru getur valdið snertingu við efni sem Kaliforníuríki er kunnugt um að geti valdið krabbameini og fæðingargöllum eða öðrum æxlunarskaða.

Öryggi

Lærið örugga notkun búnaðarins, stjórntækjanna og öryggismerkinganna.
Sýnið sérstaka aðgát með grassafnara og annan tengibúnað. Tengitæki geta breytt vinnslueiginleikum og stöðugleika sláttuvélarinnar.
Fylgið tilmælum framleiðandans þegar hjólalóð eða mótvægi er sett á eða tekið af til að auka stöðugleika.
Notið ekki grassafnara í miklum halla. Þungur grassafnari getur valdið stjórnmissi eða velt sláttuvélinni.
Hægið ferðina og sýnið aukna aðgát í brekkum. Gætið þess að aka í ráðlagðri stefnu í brekkum. Ástand undirlags getur haft áhrif á stöðugleika sláttuvélarinnar. Sýnið sérstaka aðgát þegar unnið er nærri háum bökkum.
Tryggið að allar hreyfingar í halla séu hægar og jafnar. Ekki gera skyndilegar breytingar á hraða, stefnu eða beygjum.
Grassafnarinn getur hindrað útsýni aftur fyrir. Sýnið sérstaka aðgát þegar sláttuvélinni er bakkað.
Sýnið aðgát við að hlaða eða losa vélina í eftirvagn eða vörubíl.
Vinnið aldrei með losunarhlífina uppi, án losunarhlífar eða með breytta losunarhlíf nema þegar grassafnari er notaður.
Haldið höndum og fótum frá hreyfanlegum hlutum. Ekki framkvæma stillingar með vélina í gangi.
Leggið vélina á sléttu undirlagi, aftengið drifin og slökkvið á vélinni áður en farið er frá stjórnandastöðu af einhverjum ástæðum, þar með talið að tæma grasgripinn eða losa stíflu í útkasti.
Ef grassafnarinn er fjarlægður þarf að setja upp losunarhlífina sem kann að hafa verið tekin af þegar grassafnarinn var settur á. Ekki nota sláttuvélina án þess að annaðhvort heill grasgripur eða grasvörn sé á sínum stað.
Ekki skilja gras í grasgripinu í langan tíma.
Íhlutir grasgripsins eru háðir sliti, skemmdum og hrörnun, sem gæti útsett þig fyrir hreyfanlegum hlutum eða leyft að hlutir kastist. Skoðið íhluti reglulega og skiptið þeim út með hlutum sem framleiðandi mælir með þegar nauðsyn krefur.

Öryggi við drátt

Tengið tengitæki/eftirvagna eingöngu við tengibúnaðinn.
Fylgið ráðleggingum framleiðanda tengibúnaðar varðandi þyngdartakmörk fyrir dreginn búnað og drátt á brekkum.
Aldrei skal leyfa börnum eða öðrum að sitja í eða á búnaði sem er dreginn.
Á brekkum getur þyngd dregins búnaðar valdið missi á gripi og stjórnleysi. Minnkið dregna þyngd og hægið á.
Stöðvunarvegalengd eykst með þyngd dregins farms. Akið hægt og gerið ráð fyrir lengri stöðvunarvegalengd.
Takið víðar beygjur til að halda aukabúnaðinum frá vinnuvélinni.
Ekki draga farm sem vegur meira en dráttartækið.

Öryggis- og leiðbeiningarmerkingar

Öryggismerkingar og leiðbeiningar sjást greinilega og eru hjá öllum svæðum þar sem möguleg hætta er til staðar. Skiptið um skemmdar eða týndar merkingar.

109-6809

Mölunarhætta á hendi—fjarlægðu ekki allan pokaaukahlutann af vélinni; opnaðu efri hluta pokaaukahlutans og fjarlægðu síðan poka(pokana) úr pokaaukahlutanum. Ekki fjarlægja toppinn á söfnunarkerfinu þegar hann er lokaður; opnið toppinn á söfnunarkerfinu og fjarlægið hann síðan.

110-6691

Hætta á fljúgandi hlutum – haldið nærstöddum í öruggri fjarlægð.
Hætta á útkastandi hlutum, sláttuvél – ekki nota án þess að beygjubúnaður, útkastshlíf eða grasöflunarkerfi sé á sínum stað.
Skurðar-/limlestingarhætta á hendi eða fæti – haldið ykkur frá hreyfanlegum hlutum.

133-8061

Uppsetning

Sláttuvélin undirbúin

Leggið vinnuvélinni á jafnsléttu.
Aftengið sláttuhnífsrofann.
Færðu hreyfistýringarskiptin út á við til theHLUTLAUSA LæSINGARSTöðUtil að virkja stöðuhemilinn.
Drepið á vélinni og takið lykilinn úr.

Fjarlæging hlífa

Aðeins vélar með MyRide^®búnaði

Note: Geymið alla fjarlægða hluti til síðari uppsetningar.

Fjarlægið boltana sem festa hlífarnar á hliðum rammans.
Fjarlægið hlífarnar á báðum hliðum rammans (Mynd 3).

Mynd 3

Lóð sett á

Hlutar sem þarf fyrir þetta verk:

Bolti (⅜ x 1 to.)	4
Læsihnetta (⅜ to.)	6
Vinstri festingarfesting fyrir lóð.	1
Hægri festing fyrir þyngdaruppsetningu	1
Skinna	2
Bolti (⅝ x 2¾ tommur)	2
Ferðatöskuþyngd (gerðir 79410 og 79417)	8
Ferðatöskuþyngd (gerðir 79411, 79412 og 79413)	6

Varúð

Söfnunarkerfið breytir þyngdardreifingu vélarinnar. Notkun vélarinnar án framþyngda getur valdið óstöðugu ástandi, sem gæti leitt til stjórnleysis.

Tryggið að framþyngdir séu rétt uppsettar áður en vélin er notuð með söfnunarkerfisviðhengi.

Setjið festingar fyrir þyngdaruppsetningu á neðri hlið rammans með 2 boltum (⅜ x 1 tomma) og 2 læsihnetum (⅜ tomma), eins og sýnt er í Mynd 4.
Setjið ferðatöskuþyngdirnar á festingar fyrir þyngdaruppsetningu með 2 boltum (⅝ x 2¾ tommur), 2 skífum og 2 læsihnetum (⅜ tomma), eins og sýnt er íMynd 5.
Þegar þú hefur sett upp alla þyngdir og festingar skaltu tryggja að allir festingarhlutar séu hertir. Herðið eftir þörfum.

Important: Þegar þú fjarlægir söfnunarkerfisviðhengið skaltu muna að fjarlægja framþyngdirnar til að endurheimta rétta stöðugleika vélarinnar.
Mynd 4

Snúningsgaffall og hjól ekki sýnd til skýringar.
1. Framhægri castor
2. Framhol (hægri hlið sýnd)
3. Læsihnetta (⅜ to.)
4. Hægri festingarfesting
5. Boltar (⅜ x 1 tomma)
Mynd 5
1. Stöðuhólkur
2. Læsihnetta (⅜ to.)
3. Ferðatöskuþyngdir
4. Boltar (⅝ x 2¾ tommur)

Uppsetning hlífanna

Aðeins vélar með MyRide búnaði

Setjið efri hluta hlífarinnar undir þilfarið; hallið hlífinni þannig að hún renni undir rammann og komið hlífinni fyrir í skorunum (Mynd 6).
Mynd 6
1. Hak
Festið hlífarnar við rammann með boltunum sem fjarlægðir voru íFjarlæging hlífa.

Uppsetning festingar fyrir viðhengi

Hlutar sem þarf fyrir þetta verk:

Stöðugleikafesting	1
Burðarbolti (5/16 x 3/4 to.)	2
Læsihnetta (5/16 to.)	4
Sjálftappandi skrúfa (5/16 x ¾ tomma)	2
Bolti (5/16 x 1 to.)	2
Snúningsrammi	1
Splitti	2
Stöng	2
Skinna	2

Að setja upp stöðugleikafestingu og snúningsramma

Setja stöðugleikafestinguna á vélarhlífina með 2 vagnboltum (5/16 x ¾ to.) og 2 Læsihnetta (5/16 to.) (Mynd 7).
Mynd 7
1. Burðarbolti (5/16 x 3/4 to.)
2. Læsihnetta (5/16 to.)
Setja snúningsrammann á vélargrindina eins og sýnt er íMynd 8. Festa snúningsrammann við vélargrindina með 2 boltum (5/16 x 1 to.) og 2 Læsihnetta (5/16 to.).

Note: Fjarlægja festingu dráttarbeisla og festibúnað ef þeir eru settir upp.
Mynd 8
1. Læsihnetta (5/16 to.)
2. Bolti (5/16 x 1 to.)
Festa snúningsrammann við botn vélargrindarinnar með 2 sjálfskrúfandi skrúfum (5/16 x ¾ tommu) eins og sýnt er íMynd 9.
Mynd 9
1. Sjálftappandi skrúfa (5/16 x ¾ tomma)
Setja beygða, útvíkkaða enda stangar í lykilraufina vinstra megin á vélargrindinni og færa stöngina aftur á bak til að koma henni fyrir í grindinni (Mynd 10).

Note: Endurtaka þetta skref fyrir hægri hlið vélarinnar.

Mynd 10
Setja beygðu enda stanganna í festingarfestinguna eins og sýnt er í Mynd 10og festa enda hverrar stangar með skífu og spísspennu.

Uppsetning læsingarstangar

Hlutar sem þarf fyrir þetta verk:

Klinkustöng	1
Splitti	1

Setja upp læsingarstangina með spísspennu (Mynd 11eða Mynd 12).

Mynd 11

Splitti
Klinkustöng

Mynd 12

Splitti
Klinkustöng

Samsetning efri hluta safnpoka

Hlutar sem þarf fyrir þetta verk:

efri hluti safnpoka	1
safnpokanet	1

Snúa efri hluta safnpoka við.
Setja netið upp eins og sýnt er íMynd 13 og að það halli niður í átt að söfnunarpokunum.

Note: Ganga úr skugga um að netin smelli á sinn stað og að fliparnir festist í efri hluta safnpoka.

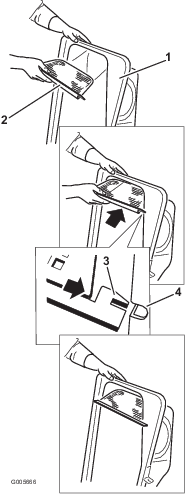

Mynd 13
1. efri hluti safnpoka
2. Net
3. Netflipi
4. rauf í efri hluta safnpoka

Setja upp efri hluta safnpoka

Hlutar sem þarf fyrir þetta verk:

efri safnpokarör	1
Pokigrind	2
safnpokasamsetning	2
Hnoð	8

Renna festingunum yfir staurana og snúa efri hluta safnpoka niður í notkunarstöðu.

Note: Efri hluti safnpoka er auðveldari í uppsetningu ef 2 aðilar vinna saman.
Mynd 14
1. efri hluti safnpoka
2. Safnaragrind
3. Festing, efri hluti safnpoka
4. lykilrauf
5. Stoð
6. Lykill
Setja 2 pokagrindur á 2 safnpokasamsetningar.

Mynd 15
Lyfta efri hluta safnpoka og setja pokana upp með því að renna krókum pokagrindarinnar á festifestingarnar.

Mynd 16
Lækka efri hluta safnpoka niður á pokana.

Mynd 17
Festa ól safnpokaloksins við læsingarstangina.
Setja efra safnpokarörið upp með því að setja bogna enda þess í opið í efri hluta safnpoka.

Note: Ganga úr skugga um að útvíkkaði endinn með festistaf sé vísandi niður og fram til undirbúnings fyrir tengingu við Finishing Kit.

Setja upp leiðiplötur

Aðeins vélar með 50 tommu eða 60 tommu sláttuvéladekk

Hlutar sem þarf fyrir þetta verk:

Leiðiplata (aðeins 50 to. dekk)	1
Leiðiplata fyrir sláttarstöðvun safnpoka (aðeins 60 to. dekk)	1
Framleiðiplata (aðeins 60 tommu dekk)
Bolti	2
Pressuhneta	1
Læsihnetta	1

Vélar með 50 tommu dekkjum

Fjarlægja núverandi baffle úr vélinni.

Mynd 18
Setja upp nýju litlu leiðiplötuna á sláttuvéladekkið á sama stað og áður fjarlægða leiðiplatan.

Note: Nota núverandi festingar til að festa nýju litlu leiðiplötuna við sláttuvéladekkið.

Mynd 19

Vélar með 60 tommu dekkjum

Aldrei nota sláttuvélina með útstreymisopi óhuldu. Notaðu alltaf útstreymislok, mulching lok eða safnpokarennu við notkun sláttuvéladeksins.

Fjarlægja núverandi baffle úr vélinni.

Mynd 20
Setja upp nýju leiðiplötuna fyrir sláttarstöðvun safnpoka á sláttuvéladekkið á sama stað og áður fjarlægða leiðiplatan.

Note: Nota núverandi festingar til að festa nýju litlu leiðiplötuna við sláttuvéladekkið.

Mynd 21
Setja upp nýju leiðiplötuna fyrir sláttarstöðvun safnpoka á sláttuvéladekkið á sama stað og áður fjarlægða leiðiplatan.

Mynd 22
Setja vagnboltann og pressuhneta á framleiðiplötuna.
Mynd 23
1. þrýstihneta
2. Bolti
Setja framleiðiplötuna framan á sláttuvéladekkið með Læsihnetta (5/16 to.) og vagnbolta.
Mynd 24
1. Bolti
2. Ró

Setja upp rennu

Hlutar sem þarf fyrir þetta verk:

renna	1
handhnúður (aðeins gerð 79413)	1

Setja upp rennuna á gerð 79410.

Ef til staðar, fjarlægja útstreymislokið af dekkinu; vísa til vélarinnar þinnarnotandahandbók.
Halla málmflipanum fremst á rennunni inn í raufina á festingunni sem er soðin við sláttuvéladekkið.

Mynd 25
Snúa rennunni aftur og í átt að dekkinu þannig að rennan liggi slétt að sláttuvéladekkinu (Mynd 25).

Note: Ganga úr skugga um að festikrókurinn á rennunni sé úr vegi svo op rennunnar festist slétt að dekkinu.
Efst á rennunni skal festa krókformaða læsinguna utan um snúningsstöng deflector-samsetningarinnar (Mynd 26Mynd 27).

Mynd 26
Mynd 27
1. renna
2. Útkastsvarnarskjöldur
3. Klinka
4. Snúningsstöng
Krækja sveigjanlegu læsingunni á rennunni í festiklemmuna sem er soðin við sláttuvéladekkið
Mynd 28
1. Renna
2. Restiklemma
3. Fveigjanleg læsing

Setja upp rennuna á gerð 79411

Halla rennunni og setja pinnann í gatið á sláttuvéladekkinu.

Mynd 29
Snúa rennunni aftur og í átt að dekkinu þannig að rennan liggi slétt að sláttuvéladekkinu.

Note: Ganga úr skugga um að festikrókurinn á rennunni sé úr vegi svo op rennunnar festist slétt að dekkinu.
Efst á rennunni skal festa krókformaða læsinguna utan um snúningsstöng deflector-samsetningarinnar og setja stöngina í gatið á sláttuvéladekkinu).

Mynd 30
Krækja sveigjanlegu læsingunni á rennunni í festiklemmuna sem er soðin við sláttuvéladekkið.
Mynd 31
1. Renna
2. Restiklemma
3. Fveigjanleg læsing

Setja upp rennuna á gerð 79412

Halla rennunni og setja pinnann í gatið á sláttuvéladekkinu.

Mynd 32
Snúa rennunni aftur og í átt að dekkinu þannig að rennan liggi slétt að sláttuvéladekkinu.

Note: Ganga úr skugga um að festikrókurinn á rennunni sé úr vegi svo op rennunnar festist slétt að dekkinu.
Efst á rennunni skal festa krókformaða læsinguna utan um snúningsstöng deflector-samsetningarinnar og setja stöngina í gatið á sláttuvéladekkinu.

Mynd 33
Krækja sveigjanlegu læsingunni á rennunni í festiklemmuna sem er soðin við sláttuvéladekkið.
Mynd 34
1. Renna
2. Restiklemma
3. Fveigjanleg læsing

Setja upp rennuna á gerð 79413

Setja rennuna á sláttuvéladekkið með handhnúðnum.

Mynd 35
Krækja sveigjanlegu læsingunni á rennunni í festiklemmuna sem er soðin við hliðarvegg sláttuvéladeksins.
Mynd 36
1. Restiklemma
2. Fveigjanleg læsing

Setja upp rennuna á gerð 79417

Fjarlægja grasdeflectorinn.
Mynd 37
1. Stöng
2. Útkastsvarnarskjöldur
3. Gormur
4. Festing sláttuborðs
Halla rennunni og setja pinnann í gatið á sláttuvéladekkinu.

Mynd 38
Snúa rennunni aftur og í átt að dekkinu þannig að rennan liggi slétt að sláttuvéladekkinu.

Note: Ganga úr skugga um að festikrókurinn á rennunni sé úr vegi svo op rennunnar festist slétt að dekkinu.
Efst á rennunni skal festa krókformaða læsinguna utan um snúningsstöng deflector-samsetningarinnar og setja stöngina í gatið á sláttuvéladekkinu.

Mynd 39
Krækja sveigjanlegu læsingunni á rennunni í festiklemmuna sem er soðin við sláttuvéladekkið.
Mynd 40
1. Renna
2. Restiklemma
3. Fveigjanleg læsing

Viðvörun

Ef grashlífin, safnararörin eða safnarinn er ekki uppsettur eiga stjórnandi og aðrir nærstaddir í hættu á að komast í snertingu við hnífa eða fá hluti á miklum hraða í sig. Snerting við snúnings sláttuvélarblað(blað) og kastað rusl mun valda meiðslum eða dauða.

Setjið grashlífina alltaf upp þegar safnarinn er tekinn af og stillið á losun út frá hlið.
Skiptið tafarlaust um grashlífina ef hún skemmist. Grashlífin beinir efni niður í grassvörðinn.
Setjið aldrei hendur eða fætur undir sláttuvélina.
Reynið aldrei að hreinsa losunarsvæðið eða sláttuvélarhnífana nema slökkt sé á aflúttakinu og svissað af. Einnig skal fjarlægja lykilinn og aftengja vírinn af kerti/kertum.
Drepið á vélinni áður en stífla er losuð úr losunarrennunni.

Tenging við losunarrörið

Renndu bogna endanum á losunarrörinu inn í opið á efri hluta safnkassans (Mynd 41).
Mynd 41
1. Losunarrör, boginn endi
2. Op í efri hluta safnkassa
3. Losunarrör, útvíkkaður endi
4. Pinni
5. Gúmmíteygja
Renndu útvíkkuðum enda losunarrörsins yfir enda rennunnar. Færðu gúmmífestibandið á rennunni þannig að smellurnar fari yfir pinna á losunarrörinu til að festa það (Mynd 41).
Eftir uppsetningu safnkassans skal tengja vírinn við kerti

Notkun

Note: Ákvarðið vinstri og hægri hlið vinnuvélarinnar út frá hefðbundinni vinnustöðu.

Viðvörun

Til að koma í veg fyrir meiðsl á fólki skal fylgja eftirfarandi verkferli:

Kynntu þér allar notkunar- og öryggisleiðbeiningar íNotandahandbókinnifyrir sláttuvélina áður en þetta viðhengi er notað.
Aldrei fjarlægja losunarrörið, pokana, efri hluta safnkassans eða rennuna á meðan vélin er í gangi.
Drepið alltaf á vélinni og bíðið eftir að allir hreyfanlegir hlutar stöðvist áður en stífla er losuð úr safnarakerfinu.
Aldrei sinni viðhaldi eða viðgerðum með vélina í gangi.

Viðvörun

Setjið grashlífina alltaf upp þegar safnarinn er tekinn af og stillið á losun út frá hlið.
Skiptið tafarlaust um grashlífina ef hún skemmist. Grashlífin beinir efni niður í grassvörðinn.
Setjið aldrei hendur eða fætur undir sláttuvélina.
Reynið aldrei að hreinsa losunarsvæðið eða sláttuvélarhnífana nema slökkt sé á aflúttakinu og svissað af. Einnig skal fjarlægja lykilinn og aftengja vírinn af kerti/kertum.
Drepið á vélinni áður en stífla er losuð úr losunarrennunni.

Tæming graspokanna

Hætta

Rusl, svo sem lauf, gras eða kjarri getur kviknað í. Eldur í vélarhlutanum getur valdið líkamstjóni og eignatjóni.

Haltu vélinni og hljóðdeyfisvæðinu lausu við uppsöfnun rusls.
Gættu varúðar við að opna safnkassahlífina til að koma í veg fyrir að rusl falli á vélina og hljóðdeyfisvæðið.
Láttu vélina kólna áður en hún er geymd.

Gættu varúðar við að lyfta eða meðhöndla graspoka sem er fullur. Til að tæma graspokana:

Stöðvaðu vélina á sléttu yfirborði og aftengdu blaðstýringarrofann.
Færðu hreyfistýristöngvarnar út í hlutlausa læsistöðu, slökktu á vélinni, fjarlægðu lykilinn, settu á stöðuhemil og bíddu þar til allir hreyfanlegir hlutar stöðvast áður en þú yfirgefur stjórnunarstöðu.
Opnaðu (lyftu) efri hluta safnkassans (Mynd 42).

Mynd 42
Þjappaðu rusli í pokana. Með báðum höndum skaltu lyfta pokanum upp og losa hann af festifestingu. Tæmdu pokann. Endurtaktu ferlið fyrir hinn pokann.

Mynd 43

Mynd 44
Settu pokana upp með því að renna pokarammans krókum á festifestingar.
Lækka efri hluta safnpoka niður á pokana.

Hreinsun stíflna úr safnkassa

Viðvörun

Þegar safnkassinn er í notkun snýst blásarinn og getur skorið af eða slasað hendur og fingur.

Áður en blásarinn er stilltur, hreinsaður, lagfærður eða skoðaður og áður en rennan er losuð skal slökkva á vélinni og bíða þar til allir hreyfanlegir hlutar stöðvast. Takið lykilinn úr.
Notaðu prik eða sambærilegan hlut, ekki hendur þínar, til að fjarlægja stíflu úr blásaranum og rörinu.
Haltu andliti, höndum, fótum og öðrum líkamshlutum eða fatnaði frá földum, hreyfanlegum eða snúningshlutum.

Stöðvaðu vélina á sléttu yfirborði og aftengdu blaðstýringarrofann.
Færðu hreyfistýristöngvarnar út í hlutlausa læsistöðu, stöðvaðu vélina, fjarlægðu lykilinn, settu á stöðuhemil og bíddu þar til allir hreyfanlegir hlutar stöðvast áður en þú yfirgefur stjórnunarstöðu.
Athugaðu graspokana og tæmdu þá ef þeir eru fullir.
Fjarlægðu og aðskildu losunarrörið og rennuna frá efri hluta safnkassans og sláttuvélinni. Með priki eða sambærilegum hlut skaltu vandlega fjarlægja og hreinsa stífluna úr sláttuvélinni, losunarrörinu, rennunni og efri hluta safnkassans.
Þegar stíflan hefur verið losuð er safnarakerfið sett aftur á og vinnu haldið áfram.

Safnari tekinn af

Varúð

Ef framhlutavigtir safnkassans eru ekki fjarlægðar og vélin er notuð án safnkassaviðhengis getur það valdið óstöðugu ástandi sem gæti leitt til stjórnmissis.

Fjarlægðu alltaf framhlutavigtirnar þegar safnkassaviðhengið er fjarlægt.
Aldrei nota vélina án safnkassaviðhengisins og framhlutavigtanna uppsettra.

Safnkassann er hægt að fjarlægja með því að endurtaka uppsetningarhluta allra uppsettra safnkassatengdra setta í öfugri röð. Ef vigtir eru uppsettar skal alltaf fjarlægja framhlutavigtir safnkassans þegar safnkassaviðhengin eru fjarlægð.

Note: Þegar skipt er aftur í hliðarútskot skal fjarlægja safnkassaskilplötuna og setja upp upprunalegu lokunarskilplötuna og hliðarútskotrennu sem komu með vélinni.

Notkun dráttarbeislis

Stuðningsfesting safnkassans er með dráttarbeisliaðgerð sem hægt er að nota til að draga.

Lestu og skildu allar notkunarleiðbeiningar vélarinnar.
Þegar beygt er skal hægja á og fylgjast með rýminu.
Taktu víðar beygjur og haltu dregnum búnaði frá dráttartækinu.
Of mikil togkraftur á dráttarbeisli getur valdið bilun í vökvadrifnu gírskiptingunni.
Mynd 45
1. Stuðningsfesting safnkassa með dráttarbeisli

Ábendingar um notkun

Ábendingar fyrir söfnun grasa

Muna stærðina

Munið að sláttuvélin er lengri og breiðari þegar þessi tengibúnaður er uppsettur. Með því að beygja of skarpt á þröngum stöðum getur þú skemmt viðhengið.

Snyrting

Snyrtið ávallt með vinstri hlið sláttuvélarinnar. Ekki snyrta með hægri hlið sláttuvélarinnar því þú gætir skemmt safnkassarenuna og losunarrörið.

Sláttuhæð

Ekki stilla sláttuhæð sláttuvélarinnar of lága því langt gras í kringum sláttuvélina getur komið í veg fyrir að loft komist undir sláttuvélina og inn í safnkerfið. Ef nægilegt loft kemst ekki undir sláttuvélina mun safnkerfið stíflast.

Tíðni sláttar

Sláið gras oft, sérstaklega þegar það vex hratt. Slá þarf tvisvar ef grasið er orðið mjög hátt.

Sláttutækni

Fallegasta grasflötin næst með því að slá lítið eitt inn á síðustu yfirferð. Þetta hjálpar til við að draga úr álagi á vélina og minnkar líkurnar á að rennan og losunarrörið stíflist.

Safnhraði

Oftast muntu safna með inngjöf sláttuvélarinnar í hraðstöðu og aka á eðlilegum hraða. Hins vegar, í mjög þurru og rykugu grasi, gætir þú viljað lítillega draga úr inngjöfshraða og auka aksturshraða sláttuvélarinnar. Pokakerfið getur stíflast ef ekið er of hratt og snúningshraði vélarinnar verður of hægur. Á hæðum getur verið nauðsynlegt að hægja á aksturshraða sláttuvélarinnar. Þetta hjálpar til við að viðhalda vélarhraða og safnvirkni. Sláið niður á við þegar því er við komið.

Varúð

Aukin þyngd bætist við afturhluta sláttuvélarinnar þegar safnarinn fyllist. Hætta er á stjórnmissi eða veltu sláttuvélarinnar ef stöðvað er eða tekið skyndilega af stað í halla.

Ekki taka af stað eða stöðva skyndilega þegar ekið er upp eða niður halla. Forðist að taka af stað upp í móti.
Ef þú stöðvar vélina þegar farið er upp brekku skal aftengja blaðstýringuna. Bakkið því næst hægt niður hallann.
Forðastu snöggar beygjur eða hraðar hraðabreytingar á halla.
Aldrei nota vélina án safnkassaviðhengisins og framhlutavigtanna uppsettra.

Hátt gras

Ofurlangt gras er þungt og getur ekki farið að fullu inn í graspokana. Ef þetta gerist, geta losunarrörið og rennan stíflast. Til að koma í veg fyrir stíflun í pokakerfinu, sláðu grasið í mikilli hæð, lækkaðu síðan sláttuvélina niður í venjulega sláttarhæð og endurtaktu pokaferlið.

Blautt gras

Reyndu alltaf að slá grasið þegar það er þurrt, því þá mun grasflötin líta snyrtilega út. Ef þú verður að slá blautt gras, notaðu þá hefðbundna hliðarútkastsvirkni sláttuvélarinnar. Nokkrum klukkustundum síðar, þegar grasafklippurnar eru orðnar þurrar, settu upp heildar pokaaukahlutann og ryksugaðu upp grasafklippurnar.

Merki um stíflu

Þegar þú ert að safna í poka, blæs venjulega lítið magn af grasafklippum út framan á sláttuvélinni. Of mikið magn af grasafklippum sem blæs út gefur til kynna að pokarnir séu fullir eða að kerfið sé stíflað.

Viðhald

Note: Ákvarðið vinstri og hægri hlið vinnuvélarinnar út frá hefðbundinni vinnustöðu.

Ráðlögð viðhaldsáætlun/-áætlanir

Tíðni viðhaldsþjónustu	Viðhaldsferli
Eftir fyrstu 10 klukkustundirnar	Skoðið safnarann.
Fyrir hverja notkun eða daglega	Hreinsaðu pokaaukahlutann.
Fyrir geymslu	Skoðið safnarann. Hreinsaðu pokaaukahlutann.

Varúð

Ef lykillinn er skilinn eftir í svissinum getur hver sem er óvart gangsett vélina og valdið alvarlegum meiðslum á stjórnanda eða öðrum nærstöddum.

Fjarlægðu lykilinn úr kveikjulásnum og aftengdu vírinn frá kveikjukertinu áður en þú framkvæmir viðhald. Settu vírinn til hliðar þannig að hann snerti ekki kveikjukertið óvart.

Viðvörun

Vélin getur orðið heit meðan hún er í gangi. Alvarleg brunasár geta hlotist af snertingu við heita fleti.

Leyfðu vélinni, sérstaklega hljóðdeyfinum, að kólna áður en þú snertir hana.

Viðvörun

Rusl, svo sem lauf, gras eða kjarri getur kviknað í. Eldur í vélarhlutanum getur valdið líkamstjóni og eignatjóni.

Haltu vélinni og hljóðdeyfisvæðinu lausu við uppsöfnun rusls.
Gættu varúðar við að opna safnkassahlífina til að koma í veg fyrir að rusl falli á vélina og hljóðdeyfisvæðið.
Láttu vélina kólna áður en hún er geymd.

Skoðun á pokaaukahlutanum

Tíðni viðhaldsþjónustu	Viðhaldsferli
Eftir fyrstu 10 klukkustundirnar	Skoðið safnarann.
Fyrir geymslu	Skoðið safnarann.

Skoðaðu pokaaukahlutann eftir fyrstu 10 klukkustundir í notkun og síðan mánaðarlega eftir það.

Athugaðu rennuna, losunarrörið og efri hluta pokakerfisins. Skiptið um sprungna eða bilaða hluta.
Hertu allar rær, bolta og skrúfur.
Skoðaðu allar festingar og læsingar; skiptu út öllum sem vantar eða eru skemmdar.
Skoðaðu grasapokana með tilliti til niðurbrots.
Viðvörun
Þú eða áhorfendur gætu orðið fyrir alvarlegum meiðslum af fljúgandi rusli eða hlutum sem kastast og geta farið í gegnum rifna, slitna eða niðurbrotna grasapoka.
- Athugaðu grasapokana með tilliti til gata, rifna, slits og annars niðurbrots.
- Ekki þvo grasapokana.
- Ef pokinn hefur eyðst, settu upp nýja grasapoka sem framleiðandi þessa pokaaukahluta leggur til.

Skoðun sláttuvélarhnífa

Skoðið sláttuvélarhnífana reglulega og alltaf þegar hnífur rekst í aðskotahlut.

Ef blöðin eru mjög slitin eða skemmd, settu upp ný blöð. Vísaðu í sláttuvélina þína eða sláttuvélinanotandahandbókfyrir fullkomið viðhald á blöðum.

Hreinsun á pokaaukahlutanum

Tíðni viðhaldsþjónustu	Viðhaldsferli
Fyrir hverja notkun eða daglega	Hreinsaðu pokaaukahlutann.
Fyrir geymslu	Hreinsaðu pokaaukahlutann.

Note: Til að koma í veg fyrir hraða niðurbrotnun á pokaefninu, geymdu pokana þar sem þeir geta þornað alveg eftir hverja notkun.

Eftir hverja notkun skal fjarlægja og þvo innan- og utanverðan efri hluta pokaaukahlutans, losunarrörið, rennuna og neðri hluta sláttuvélarinnar með vatni sem er sprautað úr garðslöngu. Notaðu milt hreinsiefni til að fjarlægja þrálátt óhreinindi.
Gangið úr skugga um að allt gras sé hreinsað af öllum hlutum.
Skolaðu grasapokana með vatni með garðslöngu til að fjarlægja allt rusl.
Eftir þvott skal láta alla hluta þorna vandlega.

Geymsla

Geymsla á pokaaukahlutanum

Hreinsaðu pokaaukahlutann; vísaðu íHreinsun á pokaaukahlutanum.
Skoðaðu pokaaukahlutann með tilliti til skemmda; vísaðu íSkoðun á pokaaukahlutanum.
Gakktu úr skugga um að grasapokarnir séu tómir og alveg þurrir.
Geymdu pokaaukahlutann á hreinum, þurrum stað, fjarri beinu sólarljósi. Þetta verndar plasthlutana og lengir líftíma pokaaukahlutans. Ef þú verður að geyma pokaaukahlutann utandyra, hyljið hann með veðurþolnu yfirbreiðslu.

34in, 42in, 50in, 54in og 60in bagger sett

Zero-Turn-Radius reiðsláttuvél

Model No. 79410-Serial No. 415262195 and Up

Model No. 79411-Serial No. 415270000 and Up

Model No. 79412-Serial No. 415257000 and Up

Model No. 79413-Serial No. 415270000 and Up

Model No. 79417-Serial No. 415270000 and Up

Inngangur

Viðvörun

Öryggi

Öryggi við drátt

Öryggis- og leiðbeiningarmerkingar

Uppsetning

Sláttuvélin undirbúin

Fjarlæging hlífa

Lóð sett á

Varúð

Uppsetning hlífanna

Uppsetning festingar fyrir viðhengi

Að setja upp stöðugleikafestingu og snúningsramma

Uppsetning læsingarstangar

Samsetning efri hluta safnpoka

Setja upp efri hluta safnpoka

Setja upp leiðiplötur

Vélar með 50 tommu dekkjum

Vélar með 60 tommu dekkjum

Setja upp rennu

Setja upp rennuna á gerð 79410.

Setja upp rennuna á gerð 79411

Setja upp rennuna á gerð 79412

Setja upp rennuna á gerð 79413

Setja upp rennuna á gerð 79417

Viðvörun

Tenging við losunarrörið

Notkun

Viðvörun

Viðvörun

Tæming graspokanna

Hætta

Hreinsun stíflna úr safnkassa

Viðvörun

Safnari tekinn af

Varúð

Notkun dráttarbeislis

Ábendingar um notkun

Ábendingar fyrir söfnun grasa

Muna stærðina

Snyrting

Sláttuhæð

Tíðni sláttar

Sláttutækni

Safnhraði

Varúð

Hátt gras

Blautt gras

Merki um stíflu

Viðhald

Ráðlögð viðhaldsáætlun/-áætlanir

Varúð

Viðvörun

Viðvörun

Skoðun á pokaaukahlutanum

Viðvörun

Skoðun sláttuvélarhnífa

Hreinsun á pokaaukahlutanum

Geymsla

Geymsla á pokaaukahlutanum
