8 og 11 blaða radial eða 11 blaða framhallandi EdgeSeries™ DPA sláttubúnaður með 5" kefli

Reelmaster® 5010 línu drifvél

Model No. 03621-Serial No. 405370001 and Up

Model No. 03623-Serial No. 405370001 and Up

Model No. 03624-Serial No. 400000000 and Up

Inngangur

Þessi sláttubúnaður er hannaður til að slá gras á vel viðhöldnum grasflötum á golfvöllum, í görðum, á íþróttasvæðum og á atvinnusvæðum. Notkun þessarar vöru við annað en tilætlaða notkun getur skapað hættu fyrir stjórnanda og nærstadda.

Lesið þessar upplýsingar vandlega til að læra að stjórna og sinna réttu viðhaldi á vörunni og til að koma í veg fyrir meiðsl og skemmdir á vörunni. Eigandi ber ábyrgð á réttri og öruggri notkun vörunnar.

Á www.Toro.com er að finna kennsluefni tengt öryggi og notkun vörunnar, upplýsingar um aukabúnað, upplýsingar um söluaðila og vöruskráningu.

Þegar þörf er á þjónustu, varahlutum frá Toro eða frekari upplýsingum skal hafa samband við viðurkenndan þjónustu- og söluaðila eða þjónustuver Toro og hafa tegundar- og raðnúmer vörunnar við höndina. Mynd 1 sýnir hvar tegundar- og raðnúmerin eru á vörunni. Skrifið númerin í kassann hér á síðunni.

Important: Hægt er nálgast upplýsingar um ábyrgð, varahluti og aðrar vöruupplýsingar með því að skanna QR-kóðann á raðnúmeraplötunni (ef hún er til staðar) með fartæki.

g277992

Mynd 1

  1. Staðsetning tegundar- og raðnúmera

Þessi handbók auðkennir mögulega hættu og í henni eru öryggismerkingar auðkenndar með öryggistáknum (Mynd 2), sem sýna hættu sem kann að valda alvarlegum meiðslum eða dauða ef ráðlögðum varúðarráðstöfunum er ekki fylgt.

g000502

Mynd 2

Öryggistákn

Þessi handbók notar tvö orð til að auðkenna upplýsingar. Mikilvægt“ vekur athygli á sérstökum vélrænum upplýsingum og Athugið“ táknar mikilvægar, almennar upplýsingar sem vert er að lesa vandlega.

Þessi vara uppfyllir allar viðeigandi evrópskar tilskipanir. Frekari upplýsingar er að finna í yfirlýsingu um ísetningu (DOI) í aftasta hluta þessarar handbókar.

Öryggi

Almennt öryggi

Þessi vara getur valdið aflimun handa og fóta. Fylgið alltaf öryggisleiðbeiningum til að koma í veg fyrir meiðsl á fólki.

  • Lesið vandlega og gætið þess að skilja efni þessara notandahandbókar áður en vélin er tekin í notkun.

  • Sýnið árvekni á meðan unnið er á vinnuvélinni. Ekki gera neitt sem veldur truflun; slíkt kann að leiða til meiðsla eða eignatjóns.

  • Ekki setja hendur eða fætur nærri íhlutum á hreyfingu.

  • Ekki nota sláttuvélina án hlífa og annars öryggisbúnaðar á sínum stað á sláttuvélinni og í nothæfu ástandi.

  • Haldið öruggri fjarlægð frá öllum losunaropum.

  • Haldið nærstöddum og börnum utan vinnusvæðisins. Aldrei skal leyfa börnum að vinna á sláttuvélinni.

  • Áður en stjórnandinn fer úr sæti sínu skal gera eftirfarandi:

    • Leggið vinnuvélinni á jafnsléttu.

    • Lækkið sláttubúnaðinn.

    • Aftengið drif.

    • Setjið stöðuhemilinn á (ef vél er útbúin slíku).

    • Drepið á vélinni og takið lykilinn úr.

    • Bíðið þar til hlutir á hreyfingu hafa stöðvast.

Röng notkun eða viðhald þessarar vélar getur leitt til meiðsla. Til að draga úr slysahættu skal alltaf fylgja þessum öryggisleiðbeiningum og vera ávallt vakandi fyrir öryggistákninu Graphic, sem merkir Aðgát“, Viðvörun“ eða Hætta“ – öryggisleiðbeiningar. Ef ekki er farið eftir þessum leiðbeiningum er hætta á meiðslum á fólki eða dauða.

Öryggi sláttubúnaðar

  • Skurðbúnaður er eingöngu heildstæð eining eftir að hann hefur verið festur við samhæfa sláttuvél. Lesið notendahandbók sláttuvélarinnar vandlega. Í henni er að finna ítarlegar upplýsingar um örugga notkun sláttuvélarinnar.

  • Stöðvið vélina, takið lykilinn úr svissinum (ef hann er til staðar) og bíðið þar til öll hreyfing stöðvast áður en tengibúnaðurinn er skoðaður eftir að hafa rekist á hlut eða ef það er óeðlilegur titringur í vélinni. Sinnið öllum nauðsynlegum viðgerðum áður en vinnu er haldið áfram.

  • Haldið öllum hlutum í góðu ásigkomulagi og tryggið að vélbúnaður sé vel hertur. Skiptið um slitnar eða skemmdar merkingar.

  • Notið eingöngu aukabúnað, tengibúnað og varahluti sem Toro samþykkir.

Öryggi hnífa

Slitinn eða skemmdur hnífur getur brotnað og hluti úr hnífnum skotist í stjórnandann eða nærstadda og valdið alvarlegum meiðslum eða dauða.

  • Leitið reglulega eftir sliti eða skemmdum á hnífunum.

  • Sýnið aðgát við skoðun hnífanna. Vefjið hlífðarefni um hnífana eða klæðist hönskum og sýnið aðgát þegar unnið er við hnífana. Skiptið eingöngu um hnífa eða brýnið þá; reynið aldrei að rétta þá eða sjóða í þá.

  • Þegar sláttuvél er með fleiri en einn hníf þarf að gæta að því að snúningur eins hnífs getur sett fleiri hnífa af stað.

Öryggis- og leiðbeiningarmerkingar

Graphic

Öryggismerkingar og leiðbeiningar sjást greinilega og eru hjá öllum svæðum þar sem möguleg hætta er til staðar. Skiptið um skemmdar eða týndar merkingar.
decal137-9706

137-9706

  1. Skurðarhætta fyrir hendur og fætur – drepið á vélinni, takið lykilinn úr eða takið kertið úr sambandi og bíðið þar til allir hlutar á hreyfingu hafa stöðvast. Lesið notendahandbókina áður en viðhaldi er sinnt.

Uppsetning

Note: Ákvarðið vinstri og hægri hlið vinnuvélarinnar út frá hefðbundinni vinnustöðu.

Uppsetning smurnippils á kefli

Hlutar sem þarf fyrir þetta verk:

Beinn smurnippill1

Setjið smurnippilinn á hlið keflismótors á sláttubúnaði. Sjá Mynd 3 til að ákvarða staðsetningu keflismótora út frá staðsetningu sláttubúnaðar á vinnuvélinni.

g031275

Mynd 3

  1. Sláttubúnaður 1
  2. Sláttubúnaður 2
  3. Sláttubúnaður 3
  4. Sláttubúnaður 4
  5. Sláttubúnaður 5
  6. Keflamótor
  7. Mótvægi eða annar aukabúnaður (seldur sér)

  1. Fjarlægið og fargið stilliskrúfunni á hliðarplötu keflamótors (Mynd 4).

    g031255

    Mynd 4

    1. Bolti (2)
    2. Stilliskrúfa
    3. Smurnippill
    4. Smurventill

  2. Setjið beinan smurnippil í (Mynd 4).

    Note: Smurnippillinn er ætlaður til smurningar á raufum keflamótors.

Sláttubúnaður stilltur

  1. Stillið botnblaðið af við keflið.

  2. Stillið aftari rúllu samkvæmt kröfum um sláttuhæð.

  3. Stillið sláttuhæð.

  4. Stillið aftari hlíf ef þörf krefur.

  5. Þegar allir sláttubúnaðar eru uppsettir á vinnuvélinni og tilbúnir til notkunar skal stilla fjaðrir fyrir yfirborðsjöfnun.

Heildstæðar leiðbeiningar fyrir þessar stillingar er að finna í .

Uppsetning keflamótora

Hlutar sem þarf fyrir þetta verk:

O-hringur1
Boltar (geta verið forsamsettir)2

Important: Áður en keflamótorar eru settir upp skal afla og setja upp mótvægi eða annan aukabúnað á gagnstæða hlið sláttubúnaðar miðað við keflamótora, eins og lýst er í leiðbeiningum sem fylgja mótvæginu eða aukabúnaðinum.

  1. Setjið sláttubúnaðinn á drifvélina; sjá notendahandbók drifvélar fyrir leiðbeiningar.

  2. Ef engir boltar eru á hliðarplötu keflismótors skal setja þá upp (Mynd 4).

  3. Setjið O-hring á keflamótorinn (Mynd 5).

    g031254

    Mynd 5

    1. O-hringur

  4. Setjið keflamótorinn upp og festið hann með boltum.

  5. Smyrjið hliðarplötuna þar til umframfita kemur út um smurventil (Mynd 4).

Yfirlit yfir vöru

TegundarnúmerÞyngd
0362151 kg
0362352 kg
0362452 kg

Tengitæki/aukabúnaður

Úrval tengitækja og aukabúnaðar sem Toro samþykkir er í boði fyrir vinnuvélina til að auka við afkastagetu hennar. Hafið samband við viðurkenndan þjónustu- og söluaðila eða dreifingaraðila Toro eða farið á www.Toro.com þar sem finna má lista yfir öll samþykkt tengitæki og aukabúnað.

Notið eingöngu varahluti og aukabúnað frá Toro til að tryggja hámarksafköst og áframhaldandi öryggisvottun vinnuvélarinnar. Varahlutir og aukabúnaður frá öðrum framleiðendum geta reynst hættulegir og notkun þeirra kann að fella ábyrgðina úr gildi.

Notkun

Nákvæmar notkunarleiðbeiningar er að finna í notendahandbók sláttuvélarinnar. Stillið botnblaðið daglega áður en sláttubúnaðurinn er notaður; sjá Botnblaðið stillt af við keflið. Sláið lítinn blett áður en sláttubúnaðurinn er notaður til að tryggja að sláttugæði séu viðeigandi.

Sláttubúnaður stilltur

Stilling aftari hlífar

Við flestar aðstæður næst besta dreifing grass þegar aftari hlífin er lokuð (framlosun). Þegar aðstæður eru erfiðar eða blautar má opna aftari hlífina.

Til að opna aftari hlífina (Mynd 6) skal losa boltann sem festir hlífina við vinstri hliðarplötu, snúa hlífinni í opna stöðu og herða boltann aftur.

g031243

Mynd 6

  1. Bolti
  2. Aftari hlíf

Snerting botnblaðs og keflis stillt

Dagleg stilling botnblaðs

Tvíhnappakerfi til stillingar á snertingu botnblaðs og keflis, sem er innbyggt í þennan sláttubúnað, einfaldar stillingarferlið sem þarf til að ná hámarks sláttugæðum. Nákvæm stilling sem fæst með tvíhnappa-/botnblaðsbita hönnuninni veitir nauðsynlega stjórn til að tryggja stöðuga sjálfsskerpingu, sem heldur skurðbrúnum beittum, tryggir góðan slátt og dregur verulega úr þörf fyrir reglulega bakslípun.

Áður en slegið er á hverjum degi, eða eftir þörfum, skal athuga hvern sláttubúnað til að staðfesta rétta snertingu milli botnblaðs og keflis. Framkvæmið þessa aðgerð jafnvel þótt sláttugæði virðist fullnægjandi.

  1. Lækkið sláttubúnaðinn niður á hart undirlag, slökkvið á vélinni og takið svisslykilinn úr.

  2. Snúið keflinu hægt í öfuga átt og hlustið eftir snertingu keflis og botnblaðs.

    • Ef ekki verður vart við snertingu skal stilla botnblaðið eins og hér segir:

      1. Snúið stilliskrúfum botnstangar réttsælis (Mynd 7), einn smell í einu, þar til þið finnið og heyrið létta snertingu.

        Note: Stilliskrúfur botnblaðsbita hafa stöðupunkta sem samsvara 0,018 mm hreyfingu botnblaðs fyrir hverja stöðu. Sjá Botnblaðið stillt af við keflið.

        g019940

        Mynd 7

        1. Stilliskrúfa botnstangar

      2. Setjið langa ræmu af prófunarpappír fyrir sláttugæði (Toro hlutanúmer 125-5610) milli keflis og botnblaðs, hornrétt á botnblaðið (Mynd 8) og snúið síðan keflinu hægt áfram; það á að skera pappírinn. Ef það gerist ekki, endurtakið skref A og B þar til það tekst.

        g027166

        Mynd 8

    • Ef of mikil snerting eða viðnám í kefli kemur fram skal annað hvort framkvæma bakslípun, vinna frambrún botnblaðsins eða slípa botnblaðið og/eða keflið til að ná beittum skurðbrúnum sem þarf fyrir nákvæman slátt; sjá Toro handbókina Sharpening Reel and Rotary Mowers, eyðublað nr. 09168SL.

    Important: Létt snerting þarf alltaf að vera til staðar. Ef léttri snertingu er ekki viðhaldið munu brúnir botnblaðs og keflis ekki sjálfsskerpast nægilega og verða bitlausar eftir nokkra notkun. Ef snerting er of mikil slitna botnblað/kefli of hratt, slit getur orðið ójafnt og sláttugæði kunna að minnka.

    Note: Eftir langa notkun myndast brún á báðum endum botnblaðsins. Sverfið þessar brúnir niður að skurðarbrún botnblaðsins til að tryggja hnökralausa notkun.

    Note: Með tímanum þarf að slípa skábrúnina (Mynd 9), þar sem hún er aðeins hönnuð til að endast um 40 % af líftíma botnblaðsins.

    g031270

    Mynd 9

    1. Aðleiðsluskábrún á hægri enda botnblaðs
    2. 6 mm
    3. 1,5 mm

    Note: Ekki gera aðleiðsluskábrúnina of stóra þar sem það getur valdið toppmyndun í grasinu.

Botnblaðið stillt af við keflið

Notið þessa aðferð við fyrstu uppsetningu sláttubúnaðarins og eftir að keflið er slípað, bakslípað eða tekið í sundur. Þetta er ekki stilling sem sinna þarf daglega.

  • Eftir bakslípun sláttubúnaðar eða slípun á botnblaði og/eða kefli gæti þurft að slá með sláttubúnaðinum í nokkrar mínútur og síðan framkvæma þessa aðferð til að stilla botnblaðið við keflið, þar sem kefli og botnblað aðlagast hvort öðru.

  • Frekari stillingar gætu verið nauðsynlegar ef grasið er mjög þétt eða sláttuhæð mjög lág.

  1. Komið sláttubúnaðinum fyrir á sléttu undirlagi.

  2. Snúið stilliskrúfum botnstangar rangsælis til að tryggja að botnstöng snerti ekki keflið (Mynd 10).

    g019940

    Mynd 10

    1. Stilliskrúfa botnstangar

  3. Veltið sláttubúnaðinum við til að komast að botnblaðinu og keflinu.

    Important: Gangið úr skugga um að rærnar á aftari enda stilliskrúfa botnstangar liggi ekki á vinnuyfirborðinu; notið stuðningsfót (Mynd 11).

    g027165

    Mynd 11

    1. Stuðningsfótur

  4. Snúið keflinu þannig að eitt blaðanna liggur yfir botnblaðið um það bil 25 mm frá enda botnblaðsins hægra megin á sláttubúnaðinum.

    Note: Merkið þetta blað til að auðvelda seinni stillingar.

  5. Merkið staðinn á blaðinu sem liggur yfir brún botnblaðsins.

    Note: Þetta gerir síðari stillingar auðveldari.

  6. Setjið 0,05 mm stilliplötu (hlutanr. 140-5531) á milli merkts keflisblaðs og botnblaðs þar sem blaðið liggur yfir botnblaðið.

  7. Snúið hægri stillingu botnstangar réttsælis þar til þið finnið léttan þrýsting á stilliplötunni, losið síðan stillinguna um 2 smelli og fjarlægið stilliplötuna.

    Note: Stilling á annarri hlið sláttubúnaðar hefur áhrif á hina; þessir 2 smellir veita nauðsynlegt bil þegar hin hliðin er stillt.

    Note: Ef byrjað er með mikið bil skal fyrst minnka það með því að herða til skiptis hægri og vinstri hlið.

  8. Snúið keflinu hægt þannig að sama blað og var athugað hægra megin liggi yfir botnblaðið um það bil 25 mm frá enda botnblaðsins vinstra megin á sláttubúnaðinum.

  9. Snúið vinstri stillingu botnstangar réttsælis þar til hægt er að renna stilliplötunni í gegnum bilið milli keflis og botnblaðs með léttu viðnámi.

  10. Farið aftur yfir á hægri hlið og stillið eftir þörfum þar til létt viðnám finnst á stilliplötunni milli sama blaðs og botnblaðs.

  11. Endurtakið skref 9 og 10 þar til hægt er að renna stilliplötunni í gegnum bæði bil með léttu viðnámi, en 1 smellur inn á báðum hliðum kemur í veg fyrir að stilliplatan fari í gegn á báðum hliðum.

    Note: Botnblaðið er nú samsíða keflinu.

  12. Frá þessari stöðu (þ.e. 1 smellur inn og stilliplatan fer ekki í gegn) skal snúa stillingum botnstangar réttsælis um 1 smell á hvorri hlið.

    Note: Hver smellur færir botnblaðið um 0,018 mm. Ekki herða stilliskrúfurnar of mikið.

  13. Setjið langan þar til gerðan pappírsborða (Toro varahlutanr. 125-5610) á milli keflisins og botnblaðsins, hornrétt á botnblaðið (Mynd 8) og snúið keflinu því næst rólega áfram. Pappírinn á að klippast í sundur. Ef sú er ekki raunin þarf að snúa stilliboltum botnstangarinnar um einn smell réttsælis og endurtaka þetta skref þar til pappírinn klippist.

    Note: Ef of mikil snerting eða viðnám í kefli kemur fram skal annað hvort framkvæma bakslípun, vinna frambrún botnblaðsins eða slípa botnblaðið og/eða keflið til að ná beittum skurðbrúnum sem þarf fyrir nákvæman slátt; sjá Toro handbókina Sharpening Reel and Rotary Mowers, eyðublað nr. 09168SL.

Stilling aftari rúllu

  1. Stillið festingar aftari rúllu (Mynd 12) á æskilegt svið sláttuhæðar með því að setja viðeigandi fjölda millistykkja undir festiflans hliðarplötu (Mynd 12) samkvæmt Töflur til að velja sláttuhæð og botnblað

    g003324

    Mynd 12

    1. Stöðuhólkur
    2. Rúllufesting
    3. Festikragi hliðarplötu

  2. Lyftið afturhluta sláttubúnaðarins og setjið stuðning undir botnblaðið.

  3. Fjarlægið 2 rær sem festa hverja rúllufestingu og millistykki við festiflans hliðarplötu.

  4. Lækkið rúlluna og boltana niður úr festiflönsum hliðarplötu og stöðuhólkum.

  5. Setjið stöðuhólkana á boltana á rúllufestingunum.

  6. Festið rúllufestinguna og stöðuhólkana við neðri hluta festiflansa hliðarplötu með rónum sem voru fjarlægðar áður.

  7. Staðfestið að snerting botnblaðs og keflis sé rétt. Hallið sláttubúnaðinum til að sjá fremri og aftari rúllur og botnblað.

    Note: Staða aftari rúllu gagnvart kefli ræðst af vinnslunákvæmni samsettra íhluta og því er ekki þörf á samsíða stillingu. Takmörkuð stilling er möguleg með því að setja sláttubúnaðinn á mælipressu og losa bolta festiflansa hliðarplötu (Mynd 13). Stillið og herðið boltana. Herðið boltana með togkrafti 37 til 45 N·m.

    g011862

    Mynd 13

    1. Festiboltar hliðarplötu

Stilling á yfirborðsjöfnun

Yfirborðsjöfnunarfjöðrin flytur þyngd frá fremri rúllu yfir á aftari rúllu. Þetta hjálpar til við að draga úr bylgjumynstri í grasinu, einnig þekkt sem bylgjun eða rykkjun.

Important: Stillið fjöðrina aðeins þegar sláttubúnaðurinn er festur á drifvélina, vísar beint fram og er lækkaður niður á verkstæðisgólf.

  1. Gangið úr skugga um að splitti sé sett í aftari gat á gormstönginni (Mynd 14).

    g027263

    Mynd 14

    1. Splitti
    2. Gormstöng
    3. Yfirborðsjöfnunarfjöður
    4. Sexkantsrær

  2. Herðið sexkantsrærnar á fremri enda gormstangar þar til þjappað lengd fjaðrarinnar er 12,7 cm; sjá Mynd 14.

    Note: Við notkun á ójöfnu undirlagi skal minnka lengd fjaðrarinnar um 1,3 cm. Eftirfylgni við yfirborð minnkar þá lítillega.

    Note: Endurstilling á yfirborðsjöfnun er nauðsynleg ef sláttuhæð eða skurðárás breytist.

Stilling sláttuhæðar

Note: Fyrir sláttuhæð sem er meiri en 2,54 cm skal setja upp háan sláttuhæðarbúnað.

  1. Losið lásrær sem festa sláttuhæðarfestingar við hliðarplötur sláttubúnaðar (Mynd 15).

    g027265

    Mynd 15

    1. Stillibolti
    2. Lásró
    3. Sláttuhæðarfesting

  2. Losið rónna á hæðarstöng (Mynd 16) og stillið stilliboltann á æskilega sláttuhæð.

    Note: Fjarlægðin milli neðri hluta boltahauss og yfirborðs stangarinnar er sláttuhæðin.

    g003327

    Mynd 16

    1. Hæðarstöng
    2. Hæðarstilliskrúfa
    3. Ró
    4. Göt notuð til að stilla dýpt greiðu (HOG)
    5. Gat ekki notað

  3. Krækið boltahausnum í skurðbrún botnblaðsins og látið aftari enda stangarinnar hvíla á aftari rúllunni (Mynd 17).

  4. Snúið stilliboltanum þar til fremri rúllan snertir mælistöngina (Mynd 17). Stillið báða enda rúllunnar þar til hún er samsíða botnblaðinu.

    g027266

    Mynd 17

    Important: Í réttri stillingu snerta aftari og fremri rúllan hæðarstöngina og boltinn liggur þétt að botnblaðinu. Þetta tryggir sömu sláttuhæð á báðum endum botnblaðsins.

  5. Herðið rærnar til að festa stillinguna.

    Note: Ekki herða rærnar of mikið. Herðið þær aðeins það mikið að taka burt lausagang í skinnunum.

Töflur til að velja sláttuhæð og botnblað

Sláttuhæðartafla
SláttuhæðSkurðárásFjöldi stöðuhólka að aftanFjöldi keðjutenglaMeð greiðubúnaði**
0,64 cmMinniVenjulegMeiri0013+3+3JJ-
0,95 cmMinniVenjulegMeiri012433JJ-
1,27 cmMinniVenjulegMeiri01243+3JJJ
1,56 cmMinniVenjulegMeiri123433JJ-
1,91 cmMinniVenjulegMeiri2343+33JJ-
2,22 cmMinniVenjulegMeiri234433JJ-
2,54 cmMinniVenjulegMeiri3453+33JJ-
2,86 cm*MinniVenjulegMeiri456433---
3,18 cm* MinniVenjulegMeiri456433---
3,49 cm*MinniVenjulegMeiri456433---
3,81 cm*MinniVenjulegMeiri5673+33---
+ U-festing á lyftiarmi er í neðsta gati (Mynd 20).* Nota þarf háa sláttuhæðarbúnað (hlutanr. 137-0890). Fremri sláttuhæðarfesting skal vera í efsta gati hliðarplötu.** Y gefur til kynna að hægt sé að nota þessa samsetningu sláttuhæðar og stöðuhólka með greiðubúnaði.

Notið eftirfarandi töflu til ákvarða hvaða botnblað hentar fyrir þá sláttuhæð sem leitast er eftir.

Tafla til að velja botnblað/sláttuhæð
BotnblaðHlutanr.Hæð botnblaðskants Sláttuhæð
Mót (valkvætt)147-12574,3 mm3,8 til 9,5 mm
Lág sláttuhæð (gerð 03624)147-12445,6 mm6,4 til 12,7 mm
EdgeMax® Lág sláttuhæð (gerð 03623)137-60935,6 mm6,4 til 12,7 mm
Framlengd lág sláttuhæð (valkvætt)147-12435,6 mm6,4 til 12,7 mm
Framlengd EdgeMax® lág sláttuhæð (valkvætt)119-42805,6 mm6,4 til 12,7 mm
EdgeMax® (gerð 03621)137-60946,9 mm9,5 til 38,1 mm*
Venjuleg (valkvætt)147-12456,9 mm9,5 til 38,1 mm*
Þungavinna (valkvætt)147-12469,3 mm12,7 til 38,1 mm

*Gras af heitloftslagstegundum getur krafist botnblaðs fyrir lága sláttuhæð við 12,7 mm sláttuhæð og lægra.

g006510

Mynd 18

  1. Hæð botnblaðskants

Hugtök í sláttuhæðartöflu

Stilling sláttuhæðar (HOC)

Þetta samsvarar þeirri sláttuhæð sem óskað er eftir.

Sláttuhæð við borðstillingu

Sláttuhæð við borðstillingu er sú hæð þar sem efri brún botnblaðsins er stillt yfir sléttu yfirborði sem snertir neðri hluta bæði fremri og aftari rúllu.

Raunveruleg sláttuhæð

Þetta er raunveruleg hæð sem grasið er slegið í. Fyrir tiltekna borðstillta sláttuhæð getur raunveruleg sláttuhæð verið breytileg eftir grasgerð, árstíma, grasflöt og jarðvegsaðstæðum. Uppsetning sláttubúnaðar (skurðárás, rúllur, botnblöð, uppsettur aukabúnaður, stillingar yfirborðsjöfnunar o.s.frv.) hefur einnig áhrif á raunverulega sláttuhæð. Athugið reglulega raunverulega sláttuhæð með Turf Evaluator (gerð 04399) til að ákvarða rétta borðstillta sláttuhæð.

Skurðárás

Skurðárás hefur veruleg áhrif á afköst sláttubúnaðar. Hún vísar til horns botnblaðsins miðað við jörð (Mynd 19).

Besta uppsetning sláttubúnaðar fer eftir aðstæðum á grasflöt og æskilegum árangri. Reynslan af notkun sláttubúnaðar á viðkomandi svæði ræður hvaða stilling hentar best. Hægt er að stilla skurðárás yfir sláttutímabilið til að laga sig að breytilegum aðstæðum.

Almennt eru minni til venjulegrar skurðáras hentugri fyrir hlýloftsgrös (t.d. bermúdagras, paspalum, zoysia), en meiri skurðárás getur verið nauðsynleg fyrir kaldloftsgrös (t.d. língresi, sveifgras, melgresi). Meiri skurðárás sker meira gras þar sem snúningskeflið dregur meira gras upp að botnblaðinu.

g550954

Mynd 19

  1. Festikragi hliðarplötu
  2. Aftari stöðuhólkar
  3. Skurðárás

Aftari stöðuhólkar

Fjöldi aftari stöðuhólka ákvarðar skurðárás sláttubúnaðar. Fyrir tiltekna sláttuhæð eykur það skurðárás að bæta við stöðuhólkum undir festiflans hliðarplötu. Allir sláttubúnaðar á sömu vinnuvél verða að vera stilltir á sömu skurðárás (fjölda aftari stöðuhólka, Toro hlutanr. 119-0626), annars getur útlit grasflatar eftir slátt versnað (Mynd 18).

Keðjutenglar

Staðsetningin þar sem keðja lyftiarmar er fest ákvarðar hallahorn aftari rúllu (Mynd 20).

g027264

Mynd 20

  1. Neðsta gat
  2. U-festing
  3. Lyftikeðja

Greiðubúnaður

Þetta eru ráðlagðar stillingar sláttuhæðar þegar greiðubúnaður er settur upp á sláttubúnaðinum.

Viðhald

Stuðningur við sláttubúnaðinn

Þegar þarf að halla sláttubúnaðinum til að sjá botnblað/kefli skal styðja aftari hluta sláttubúnaðar með stuðningsfæti (fylgir drifvélinni) til að tryggja að rærnar á aftari enda stilliskrúfa botnstangar liggi ekki á vinnuyfirborðinu (Mynd 21).

g027165

Mynd 21

  1. Stuðningsfótur

Smurning sláttubúnaðar

Smyrjið reglulega 5 smurnippla á hverjum sláttubúnaði (Mynd 22) með litíumfeiti nr. 2.

Það eru 2 smurstaðir á fremri rúllu, 2 smurstaðir á aftari rúllu og 1 smurstaður á rauf keflismótors.

Note: Smurning strax eftir þvott hjálpar til við að ýta vatni úr legum og lengir endingartíma þeirra.

  1. Þurrkið hvern smurnippil með hreinni tusku.

  2. Dælið feiti þar til hrein feiti kemur út við þétti rúllu og öryggisventil legu.

  3. Þurrkið umframfeiti.

    g191601

    Mynd 22

    Smurnippilar á hlið keflismótors

    1. Öryggisventill

Forskriftir botnblaðs

Viðhald botnblaðs

Botnstöngin tekin af/Samsetning botnblaðs

  1. Snúið stilliskrúfum botnstangar rangsælis til að færa botnblaðið frá keflinu (Mynd 23).

    g006498

    Mynd 23

    1. Stilliskrúfa botnstangar
    2. Gormspennt ró
    3. Botnstöng
    4. Skinna

  2. Losaðu gormspenntu rónna þar til skinnan er ekki lengur undir þrýstingi að botnstönginni (Mynd 23).

  3. Losið lásrærnar sem festa botnstangarboltana (Mynd 24) á báðum hliðum sláttuvélarinnar.

    g003334

    Mynd 24

    1. Botnstangarbolti
    2. Lásró

  4. Fjarlægið hvern botnstangarbolta þannig að hægt sé að draga botnstöngina niður og fjarlægja hana úr sláttubúnaðinum (Mynd 24).

    Athugið að á hvorum enda botnstangar eru 2 plastskinnur og 1 stálskinna (Mynd 25).

    g003335

    Mynd 25

    1. Botnstangarbolti
    2. Lásró botnstangar
    3. Stálskinna
    4. Plastskinna

  5. Fjarlægið botnblaðið af botnstönginni með því að fjarlægja allar skrúfur sem halda því á sínum stað. Notið topplykil með skrúflykli botnblaðs (hlutanr. TOR510880).

    Note: Hægt er að nota vélræna- eða loftknúinn högglykil til að losa hnífskrúfurnar.

    Note: Fargið botnblaðinu og skrúfunum.

Nýtt botnblað sett á

  1. Veljið nýtt botnblað samkvæmt Töflur til að velja sláttuhæð og botnblað.

  2. Hreinsið ryð, hrúður og tæringu af botnstönginni og berið þunnt olíulag á hana.

    Important: Ekki skal fjarlægja húðunarefni af botnblaðinu. Botnblaðið er með skiljugrind í miðjunni, ekki skal slípa það.

  3. Hreinsið skrúfganga botnblaðsins.

  4. Berið samsetningarfeiti á skrúfur nýja botnblaðsins og festið það á botnstöngina.

    Important: Notið aðeins nýjar hnífskrúfur.

    Note: Magn skrúfa er breytileg eftir botnstöng.

    g557599

    Mynd 26

    Rúmstöng með 13 skrúfum sýnd

    1. Botnstöng
    2. Botnblað
    3. Skrúfa

  5. Herðið ytri skrúfurnar tvær í 1 N m.

  6. Herðið skrúfurnar, út frá miðju botnblaðsins, í 29,8 +/- 1 N∙m.

    Important: Ekki herða skrúfur botnblaðsins með vélrænum eða loftknúnum högglykli.

    g255046

    Mynd 27

    1. Skrúflykill botnblaðs (hlutanr. TOR510880)
    2. Setjið þessar í fyrst og herðið í 1 N m (10 in-lb).
    3. Herðið í 29,8 +/- 1 N∙m.

  7. Slípun nýja botnblaðsins; sjá Tafla fyrir viðhald botnblaðs.

Tafla fyrir viðhald botnblaðs

Viðhaldsmörk botnblaðs eru sýnd í töflunni hér að neðan.

Important: Notkun sláttubúnaðar með botnblað undir viðhaldsmörkum getur valdið slæmu útliti eftir slátt og dregið úr burðarstyrk botnblaðsins gagnvart höggum.

Tafla fyrir viðhald botnblaðs
BotnblaðHlutanr.Hæð botnblaðskantsViðhaldsmörk*Slípihornefri/fremri horn
Mót (valkvætt)147-12574,3 mm3,4 mm5/5°
Lág sláttuhæð (gerð 03624)147-12445,6 mm4,8 mm10/5°
EdgeMax® Lág sláttuhæð (gerð 03623)137-60935,6 mm4,8 mm10/5°
Framlengd lág sláttuhæð (valkvætt)147-12435,6 mm4,8 mm10/10°
Framlengd EdgeMax® lág sláttuhæð (valkvætt)119-42805,6 mm4,8 mm10/10°
EdgeMax® (gerð 03621)137-60946,9 mm4,8 mm10/5°
Venjuleg (valkvætt)147-12456,9 mm4,8 mm10/5°
Þungavinna (valkvætt)147-12469,3 mm4,8 mm10/5°

Ráðlögð slípihorn efra og fremra botnblaðs (Mynd 28)

g027268

Mynd 28

  1. Viðhaldsmörk botnblaðs*
  2. Efra slípihorn
  3. Fremra slípihorn

Note: Allar mælingar á viðhaldsmörkum botnblaðs miðast við neðri hluta botnblaðsins (Mynd 29)

g007165

Mynd 29

Slípað topphorn kannað

Hornið sem botnblöðin eru slípuð í skipta miklu máli.

Notið hornmæli (Toro-hlutarnr. 131-6828) og hornmælisfestingu (Toro-hlutarnr. 131-6829) til að kanna hornið sem slípirokkurinn myndar og leiðrétta mögulega skekkju.

  1. Setjið hornmælinn undir botnblaðið eins og sýnt er á Mynd 30.

    g034113

    Mynd 30

    1. Botnblað (lóðrétt)
    2. Hornmælir

  2. Ýtið á Alt Zero-hnappinn á hornmælinum.

  3. Setjið hornmælisfestinguna á brún botnblaðsins þannig að brún segulsins liggi að brún botnblaðsins (Mynd 31).

    Note: Stafræni skjárinn ætti að sjást frá sömu hlið í þessu skrefi og í skrefi 1.

    g034114

    Mynd 31

    1. Hornmælisfesting
    2. Brún segulsins liggur að brún botnblaðsins
    3. Botnblað
    4. Hornmælir

  4. Setjið hornmælinn á festinguna eins og sýnt er á Mynd 31.

    Note: Þetta er hornið sem slípivélin gefur og það á að vera innan 2° frá ráðlögðu efra slípihorni.

Uppsetning botnstangar/botnblaðssamstæðu

  1. Setjið botnstöng/botnblaðs samstæðuna upp þannig að festieyrun liggi milli skinnunnar og stilliskrúfu botnstangar.

    Important: Miðjustillið DPA-stillibúnað botnstangareyra eins og sýnt er á Mynd 32.Ef DPA-stillibúnaður hefur verið uppsettur upp við botnstangareyrun þá getur þetta haft neikvæð áhrif á snertingu botnblaðs við kefli.

    g512172

    Mynd 32

    1. Botnstangareyru
    2. DPA-stillibúnaður

  2. Festið botnstöngina á hliðarplöturnar með botnstangarboltunum (rær á boltum) og 3 skinnum (6 alls).

  3. Setjið plastskinnu báðum megin á kraga hliðarplötunnar. Setjið stálskinnur utan á plastskinnurnar (Mynd 25).

  4. Herðið botnstangarboltana í 37 til 45 N∙m.

  5. Herðið lásrær botnstangar hægt þar til ytri stálskinnur snúast rétt með höndunum.

    Important: Ekki ofherða lásrærnar. Það getur beyglað hliðarplöturnar.

    Note: Plastskinna milli botnstangar og renniplötu mun hafa lítið bil.

  6. Herðið gormspenntu rónna þar til gormurinn er alveg þjappaður saman, losið síðan um ½ snúning (Mynd 33).

    g006505

    Mynd 33

    1. Gormspennt ró
    2. Gormur

Tæknilýsing keflis

Bakslípun keflis

Nýtt kefli hefur snertiflöt upp á 1,3 til 1,5 mm og 30° bakslípunarhorn.

Þegar snertiflötur verður breiðari en 3 mm þarf að gera eftirfarandi:

  1. Slípið 30° bakslípun á öll keflisblöð þar til snertiflöturinn er 1,3 mm (Mynd 34 og Mynd 35).

    g028800

    Mynd 34

    Geislakefli

    1. 30°
    2. 1,3 mm
    g028838

    Mynd 35

    Framhallandi kefli

    1. 1,3 mm
    2. 30°

  2. Slípið keflið til að ná <0,025 mm kasti.

    Note: Þetta veldur því að breidd brúnarinnar eykst lítillega.

    Note: Til að lengja endingartíma skurðbrúnar keflis og botnblaðs—eftir slípun keflis og/eða botnblaðs—skal athuga snertingu keflis og botnblaðs aftur eftir að hafa slegið 2 brautir, þar sem gráð hverfa og geta annars valdið röngu bili milli keflis og botnblaðs og hraðað sliti.

  3. Mælið ytra þvermál keflis með þvermálsmælibandi á báðum endum (Mynd 36). Munurinn á ytra þvermáli milli enda á að vera minni en 0,250 mm. Ef munurinn er meiri skal slípa til að leiðrétta hann.

    Note: Þvermálsmæliband fæst hjá viðurkenndum Toro söluaðila.

    g342519

    Mynd 36

    1. Mælið ytra þvermál keflis milli tveggja ystu innri stoða á báðum endum og berið saman.

Viðhald HD Dual Point stillibúnaðar (DPA)

  1. Fjarlægið alla íhluti (sjá uppsetningarleiðbeiningar fyrir HD DPA settið og Mynd 37).

  2. Berið gripvörn á innra byrði fóðringarsvæðis í miðgrind sláttubúnaðar (Mynd 37).

  3. Samræmið lykla á flansfóðringum við raufar í grindinni og setjið fóðringarnar upp (Mynd 37).

  4. Setjið bylgjuskinnu á stilliásinn og rennið stilliásnum inn í flanslegurnar í grind sláttubúnaðar (Mynd 37).

  5. Festið stilliásinn með flatri skinnu og lásró (Mynd 37).

  6. Herðið lásróna með togkrafti 20 til 27 N·m.

    Note: Stilliás botnstangar er með vinstri gengju.

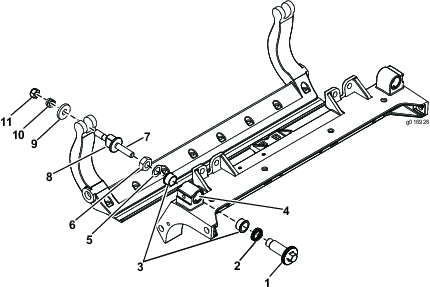

    g016926

    Mynd 37

    1. Stilliás
    2. Bylgjuskinna
    3. Flansfóðring
    4. Berið gripvörn á hér.
    5. Flöt skinna
    6. Lásró
    7. Berið gripvörn á hér.
    8. Stilliskrúfa botnstangar
    9. Hert skinna
    10. Þrýstifjöður
    11. Gormspennt ró

  7. Berið gripvörn á gengjur stilliskrúfu botnstangar sem fara inn í stilliásinn.

  8. Skrúfið stilliskrúfu botnstangar inn í stilliásinn.

  9. Setjið lauslega hertu skinnuna, gorminn og gormspenntu róna á stilliskrúfuna.

  10. Setjið botnstöngina upp þannig að festieyrun liggi milli skinnunnar og stilliskrúfu botnstangar.

  11. Festið botnstöngina við hvora hliðarplötu með botnstangarboltum (rær á boltum) og 6 skinnum.

    Note: Setjið plastskinnu hvorum megin við upphækkun hliðarplötunnar.

  12. Setjið stálskinnur utan á plastskinnurnar (Mynd 37).

  13. Herðið botnstangarboltana í 37 til 45 N∙m.

  14. Herðið lásrærnar þar til ytri stálskinnan hættir að snúast og endaspil er fjarlægt, en ekki herða of mikið eða afmynda hliðarplöturnar.

    Note: Skinnur að innan geta haft lítið bil (Mynd 37).

  15. Herðið rónna á hverri stillingu botnstangar þar til þrýstifjöðrin er alveg þjöppuð, losið síðan um ½ snúning (Mynd 37).

  16. Endurtakið þessa aðferð á hinum enda sláttubúnaðar.

  17. Stillið botnblaðið af við keflið; sjá Botnblaðið stillt af við keflið.

Viðhald rúllu

Hægt er að nota endurbyggingarsett fyrir rúllu (hlutarnr. 114-5430) og verkfærasett fyrir endurbyggingu rúllu (hlutanr. 115-0803) (Mynd 38) við viðhald rúllunnar. Endurbyggingarsett fyrir rúllu inniheldur allar legur, legurær, innri þétti og ytri þétti fyrir endurbyggingu rúllu. Endurbyggingarsettið fyrir rúllu inniheldur öll verkfæri og uppsetningarleiðbeiningar sem þarf til að endurbyggja rúllu með endurbyggingarsettinu. Frekari aðstoð er að finna í varahlutaskránni eða hjá viðurkenndum dreifingaraðila Toro.

g007790

Mynd 38

  1. Endurbyggingarsett fyrir rúllu (hlutanr. 114-5430)
  2. Endurbyggingarsett fyrir rúllu (hlutanr. 115-0803)
  3. Innra þétti
  4. Lega
  5. Ytra þétti
  6. Leguró
  7. Verkfæri fyrir innra þétti
  8. Skinna
  9. Verkfæri fyrir legu / ytra þétti
