Μονάδα κοπής DPA EdgeSeries™ με 8, 11 ή 14 λεπίδες για διπλή ακρίβεια ευθυγράμμισης

Ελκυστήρας Greensmaster® σειράς 3150 ή 3250-D

Model No. 04652-Serial No. 420250000 and Up

Model No. 04654-Serial No. 420250000 and Up

Model No. 04656-Serial No. 420250000 and Up

Εισαγωγή

υτή η μονάδα κοπής είναι σχεδιασμένη για την κοπή γρασιδιού σε χλοοτάπητα και λωρίδων σε γήπεδα γκολφ. Η χρήση αυτού του προϊόντος για άλλους σκοπούς πέραν του προβλεπόμενου ενδέχεται να ενέχει κινδύνους για εσάς και για τους διερχομένους.

Διαβάστε αυτές τις πληροφορίες προσεκτικά για να ενημερωθείτε για τη σωστή λειτουργία και συντήρηση του προϊόντος σας, καθώς και για την αποφυγή τραυματισμών και πρόκλησης ζημιών στο προϊόν. Είστε υπεύθυνοι για τη σωστή και ασφαλή λειτουργία του προϊόντος.

Επισκεφτείτε τη διεύθυνση www.Toro.com για εκπαιδευτικό υλικό σχετικά με την ασφάλεια και τη λειτουργία των προϊόντων ή πληροφορίες για παρελκόμενα, ή για να βρείτε τον πλησιέστερο αντιπρόσωπο και να καταχωρίσετε το προϊόν σας.

Για σέρβις, γνήσια ανταλλακτικά Toro ή πρόσθετες πληροφορίες μπορείτε να επικοινωνείτε με έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις ή την Εξυπηρέτηση Πελατών της Toro αναφέροντας τον αριθμό μοντέλου και τον σειριακό αριθμό του προϊόντος σας. Στο Σχήμα 1 παρουσιάζεται η θέση στην οποία θα βρείτε την ετικέτα με το μοντέλο και τον σειριακό αριθμό του προϊόντος. ναγράψτε τους αριθμούς στο παρεχόμενο πεδίο.

Important: Με την κινητή σας συσκευή, μπορείτε να σαρώσετε τον κωδικό QR (αν υπάρχει) στην πλακέτα με τον σειριακό αριθμό σας για να δείτε πληροφορίες για την εγγύηση, τα ανταλλακτικά, καθώς και άλλες πληροφορίες για το προϊόν.

g279643

Σχήμα 1

  1. Θέση ετικέτας αριθμού μοντέλου και σειριακού αριθμού

Στο παρόν εγχειρίδιο προσδιορίζονται οι πιθανοί κίνδυνοι και παρατίθενται μηνύματα ασφάλειας. Τα μηνύματα αυτά αναγνωρίζονται από το προειδοποιητικό σύμβολο (Σχήμα 2), το οποίο δηλώνει έναν κίνδυνο που ενδέχεται να προκαλέσει σοβαρό τραυματισμό ή θάνατο εάν δεν ληφθούν οι συνιστώμενες προφυλάξεις.

g000502

Σχήμα 2

Προειδοποιητικό σύμβολο

Στο παρόν εγχειρίδιο χρησιμοποιούνται οι εξής 2 λέξεις για την επισήμανση συγκεκριμένων πληροφοριών. Σημαντικό εφιστά την προσοχή σε σημαντικές πληροφορίες μηχανολογικού ενδιαφέροντος και Σημείωση υπογραμμίζει πληροφορίες γενικού ενδιαφέροντος που χρήζουν ιδιαίτερης προσοχής.

Το παρόν προϊόν είναι σε συμμόρφωση με όλες τις σχετικές Ευρωπαϊκές οδηγίες. Για λεπτομέρειες, ανατρέξτε στη Δήλωση Ενσωμάτωσης στο πίσω μέρος του παρόντος εγχειριδίου.

Ασφάλεια

Γενικές πληροφορίες ασφαλείας

υτό το προϊόν είναι ικανό να ακρωτηριάσει άκρα. Να ακολουθείτε πάντοτε όλες τις οδηγίες ασφαλείας για να αποφύγετε σοβαρό τραυματισμό.

  • Διαβάστε και κατανοήστε το περιεχόμενο του παρόντος Εγχειριδίου Χειριστή πριν θέσετε το μηχάνημα σε λειτουργία.

  • Ο χειρισμός του μηχανήματος απαιτεί την πλήρη προσοχή σας. Μην ασχολείστε με δραστηριότητες που σας αποσπούν την προσοχή, καθώς αυτό θα μπορούσε να οδηγήσει σε τραυματισμό ή υλικές βλάβες.

  • Μην πλησιάζετε τα χέρια ή τα πόδια σας κοντά στα κινούμενα μέρη του μηχανήματος.

  • Μη θέτετε το μηχάνημα σε λειτουργία αν όλα τα προστατευτικά καλύμματα και οι άλλες προστατευτικές διατάξεις ασφαλείας δεν είναι στη θέση τους ή δεν λειτουργούν σωστά.

  • Μείνετε μακριά από τα ανοίγματα απόρριψης.

  • Κρατήστε τους διερχομένους και τα παιδιά μακριά από τον χώρο λειτουργίας του μηχανήματος. Μην επιτρέπετε ποτέ τον χειρισμό του μηχανήματος από παιδιά.

  • Πριν απομακρυνθείτε από τη θέση του χειριστή, κάντε τις ακόλουθες ενέργειες:

    • Σταθμεύστε το μηχάνημα σε επίπεδο έδαφος.

    • Χαμηλώστε τη/τις μονάδα/-ες κοπής.

    • πενεργοποιήστε τα συστήματα μετάδοσης κίνησης.

    • άλτε χειρόφρενο (αν διατίθεται).

    • Σβήστε τον κινητήρα και αφαιρέστε το κλειδί (αν διατίθεται).

    • Περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη.

Η ακατάλληλη χρήση ή συντήρηση του μηχανήματος μπορεί να οδηγήσει σε τραυματισμό. Για να μειώσετε τις πιθανότητες τραυματισμού, ακολουθείτε τις παρούσες οδηγίες για την ασφάλεια και δίνετε πάντα προσοχή στο προειδοποιητικό σύμβολοGraphic, το οποίο συνοδεύει οδηγίες για την προσωπική ασφάλεια με τις ενδείξεις Προσοχή, Προειδοποίηση ή Κίνδυνος. Η μη συμμόρφωση με αυτές τις οδηγίες μπορεί να προκαλέσει σωματικές βλάβες ή θάνατο.

σφάλεια μονάδας κοπής

  • Η μονάδα κοπής αποτελεί ολοκληρωμένο μηχάνημα μόνο όταν συνδεθεί σε ελκυστήρα. Για πλήρεις οδηγίες σχετικά με την ασφαλή χρήση του μηχανήματος, διαβάστε προσεκτικά το Εγχειρίδιο Χειριστή του χλοοκοπτικού οχήματος.

  • ν κτυπήσετε κάποιο αντικείμενο ή αν το μηχάνημα παρουσιάζει μη φυσιολογικούς κραδασμούς, ακινητοποιήστε το μηχάνημα, αφαιρέστε το κλειδί (αν διατίθεται) και περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη προτού ελέγξετε το παρελκόμενο. Εκτελέστε όλες τις απαιτούμενες επισκευές πριν το θέσετε ξανά σε λειτουργία.

  • Διατηρείτε όλα τα μέρη σε καλή κατάσταση λειτουργίας και όλα τα εξαρτήματα καλά στερεωμένα. ντικαταστήστε τις φθαρμένες ή κατεστραμμένες ετικέτες.

  • Χρησιμοποιείτε μόνο εξαρτήματα, παρελκόμενα και ανταλλακτικά εγκεκριμένα από την Toro.

σφάλεια λεπίδων

Εάν η λεπίδα έχει υποστεί φθορά ή ζημιά, μπορεί να σπάσει και κάποιο τμήμα της να εκτοξευτεί προς το μέρος σας ή προς το μέρος διερχομένων ατόμων, με αποτέλεσμα την επέλευση σοβαρού τραυματισμού ή θανάτου.

  • Επιθεωρείτε τακτικά τη λεπίδα για ενδείξεις φθοράς ή ζημίας.

  • Να είστε προσεκτικοί κατά τον έλεγχο των λεπίδων. Τυλίξτε τις λεπίδες ή φοράτε γάντια, και δείξτε προσοχή κατά το σέρβις των λεπίδων. Πραγματοποιείτε μόνο αντικατάσταση ή ακόνισμα των λεπίδων· ποτέ μην πραγματοποιείτε ίσιωμα ή συγκόλληση.

  • Σε μηχανήματα με πολλαπλές λεπίδες, δείξτε προσοχή, καθώς αν περιστρέψετε 1 λεπίδα μπορεί να αρχίσουν να περιστρέφονται κι άλλες λεπίδες.

Αυτοκόλλητα ασφαλείας και οδηγιών

Graphic

Οι ετικέτες προειδοποίησης και οδηγιών ασφάλειας είναι εύκολα αναγνώσιμες από τον χειριστή και βρίσκονται κοντά σε κάθε πηγή δυνητικού κινδύνου. ντικαθιστάτε τις τυχόν φθαρμένες ή αποκολλημένες ετικέτες.
decal137-9706

137-9706

  1. Κίνδυνος κοψίματος άνω ή κάτω άκρων—σβήστε τον κινητήρα, αφαιρέστε το κλειδί ή αποσυνδέστε το μπουζί, περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη και διαβάστε το Εγχειρίδιο Χειριστή προτού εκτελέσετε εργασίες συντήρησης.

Συναρμολόγηση

Εγκατάσταση του εμπρόσθιου κυλίνδρου

Κατά την παράδοση, στη μονάδα κοπής δεν είναι εγκατεστημένος ο εμπρός κύλινδρος. Προμηθευτείτε έναν κύλινδρο από τον εξουσιοδοτημένο αντιπρόσωπο της Toro και εγκαταστήστε τον στη μονάδα κοπής, ως εξής:

  1. φαιρέστε την επίπεδη καρόβιδα και το φλαντζωτό παξιμάδι ασφάλισης που στερεώνουν έναν από τους βραχίονες ρύθμισης ύψους κοπής στην πλευρική πλάκα της μονάδας κοπής (Σχήμα 3).

    g575203

    Σχήμα 3

    1. ραχίονας ύψους κοπής
    2. ίδα ρύθμισης
    3. Επίπεδη καρόβιδα
    4. Φλαντζωτό παξιμάδι ασφάλισης
    5. ίδα στερέωσης κυλίνδρου

  2. Ξεσφίξτε τις βίδες στερέωσης του κυλίνδρου που υπάρχουν στους βραχίονες ρύθμισης ύψους κοπής (Σχήμα 3).

  3. Σύρετε τον άξονα του κυλίνδρου μέσα στον βραχίονα ρύθμισης ύψους κοπής από το απέναντι άκρο της μονάδας κοπής (Σχήμα 3).

  4. Σύρετε τον βραχίονα ρύθμισης ύψους κοπής πάνω στον άξονα του κυλίνδρου (Σχήμα 3).

  5. Στερεώστε χαλαρά τον κύλινδρο στη μονάδα κοπής, χρησιμοποιώντας τον βραχίονα ρύθμισης ύψους κοπής και τα συνδετικά εξαρτήματα που αφαιρέσατε προηγουμένως (Σχήμα 3).

  6. Κεντράρετε τον κύλινδρο ανάμεσα στους βραχίονες ρύθμισης ύψους κοπής.

  7. Σφίξτε τις βίδες στερέωσης του κυλίνδρου (Σχήμα 3).

  8. Ρυθμίστε στο ύψος κοπής που θέλετε και σφίξτε τα συνδετικά εξαρτήματα στερέωσης του βραχίονα ρύθμισης ύψους κοπής.

Εγκατάσταση των αξόνων σφαιρικής κεφαλής

Εγκαταστήστε έναν άξονα σφαιρικής κεφαλής σε κάθε άκρο του εμπρόσθιου κυλίνδρου (Σχήμα 4).

g575202

Σχήμα 4

  1. Άξονας σφαιρικής κεφαλής

Εγκατάσταση του κρίκου τύπου στεφάνης, του έκκεντρου κρίκου ή του κρίκου αλυσίδας

Για μονάδες κοπής που τοποθετούνται σε ελκυστήρα με σειριακό αριθμό μικρότερο του 240000001, προμηθευτείτε και εγκαταστήστε τον κατάλληλο κρίκο ανύψωσης ως εξής:

Note: Τα 2 μπουλόνια που χρησιμοποιούνται για τη στερέωση του κρίκου ανύψωσης παραδίδονται προεγκατεστημένα στη μονάδα κοπής.

  • Για τους ελκυστήρες Greensmaster 3120 και 3150, εγκαταστήστε τον κρίκο τύπου στεφάνης που παρέχεται με τον ελκυστήρα.

    Εγκαταστήστε τον κρίκο τύπου στεφάνης (Κωδ. 105-5740) στο επάνω μέρος της μονάδας κοπής με 2 μπουλόνια. Σφίξτε τα μπουλόνια με ροπή 34 έως 40 N∙m (Σχήμα 5).

    g020064

    Σχήμα 5

    1. Κρίκος τύπου στεφάνης (Κωδ. 105-5740)

  • Για τους ελκυστήρες Greensmaster 3250-D, εγκαταστήστε τον έκκεντρο κρίκο (Κωδ. 110-2397) που παρέχεται με τον ελκυστήρα.

    Εγκαταστήστε τον έκκεντρο κρίκο (Σχήμα 6) στο επάνω μέρος της μονάδας κοπής με 2 μπουλόνια. Σφίξτε τα μπουλόνια με ροπή 34 έως 40 N∙m.

    Important: Τοποθετήστε το έκκεντρο άγκιστρο ανύψωσης έτσι ώστε να είναι στραμμένο προς την εμπρός πλευρά της μονάδας κοπής.

    g575204

    Σχήμα 6

    1. Έκκεντρος κρίκος (Κωδ. 110-2397)

Επανατοποθέτηση των αντίβαρων

Οι μονάδες κοπής παραδίδονται με το αντίβαρο τοποθετημένο στο αριστερό άκρο και τη βάση του μοτέρ στο δεξί άκρο της μονάδας κοπής. Για αλλαγή της θέσης της μονάδας κοπής, ακολουθήστε τα παρακάτω:

Important: Κάθε φορά που πρέπει να γυρίσετε τη μονάδα κοπής στο πλάι, βεβαιωθείτε ότι τη στηρίζετε κατάλληλα ώστε να μην προκληθεί ζημιά στα μπουλόνια ρύθμισης της μπάρας κλίνης. νατρέξτε στην ενότητα Στήριξη της μονάδας κοπής

  1. φαιρέστε τα 2 μπουλόνια που συγκρατούν το αντίβαρο στο αριστερό άκρο της μονάδας κοπής. φαιρέστε το αντίβαρο (Σχήμα 8).

  2. φαιρέστε τα 2 μπουλόνια άλλεν που συγκρατούν τη βάση του μοτέρ στο αριστερό άκρο της μονάδας κοπής. φαιρέστε τη βάση του μοτέρ (Σχήμα 7).

  3. πλώστε γράσο στην εσωτερική διάμετρο του πολύσφηνου μετάδοσης κίνησης (Σχήμα 7).

  4. Στο αριστερό άκρο της μονάδας κοπής, εφαρμόστε μια λεπτή στρώση λαδιού στον στεγανωτικό δακτύλιο και εγκαταστήστε τη βάση του μοτέρ με τα 2 μπουλόνια άλλεν που αφαιρέσατε στο προηγούμενο βήμα (Σχήμα 7). Σφίξτε τα μπουλόνια με ροπή 16 έως 20 N∙m.

    g575205

    Σχήμα 7

    1. Πολύσφηνο μετάδοσης κίνησης
    2. άση μοτέρ
    3. Μπουλόνια άλλεν

  5. Στο δεξί άκρο της μονάδας κοπής, εφαρμόστε μια λεπτή στρώση λαδιού στον στεγανωτικό δακτύλιο και εγκαταστήστε το αντίβαρο με τα μπουλόνια που αφαιρέσατε στο προηγούμενο βήμα (Σχήμα 8). Σφίξτε τα μπουλόνια με ροπή 16 έως 20 N∙m.

    g575206

    Σχήμα 8

    1. ντίβαρο

Ρύθμιση μονάδας κοπής

  1. Στηρίξτε τη μονάδα κοπής. νατρέξτε στην ενότητα Στήριξη της μονάδας κοπής.

  2. Ρυθμίστε την μπάρα αποκοπής.

  3. Ρυθμίστε την επαφή μαχαιριού κλίνης - κυλίνδρου κοπής

  4. Ρυθμίστε το ύψος του πίσω κυλίνδρου

  5. Ρυθμίστε το ύψος κοπής.

νατρέξτε στην ενότητα Ρύθμιση μονάδας κοπής για πλήρεις οδηγίες σχετικά με την εκτέλεση αυτών των ρυθμίσεων.

Γενική επισκόπηση προϊόντος

ριθμός μοντέλουάρος
0465230 kg (65 lb)
0465431 kg (68 lb)
0465632 kg (71 lb)

Παρελκόμενα/Εξαρτήματα

Για τη βελτίωση και διεύρυνση των δυνατοτήτων του μηχανήματός σας διατίθενται επιλεγμένα παρελκόμενα και εξαρτήματα που είναι εγκεκριμένα από την Toro. Για τον πλήρη κατάλογο όλων των εγκεκριμένων παρελκομένων και εξαρτημάτων, επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις ή εξουσιοδοτημένο διανομέα της Toro ή επισκεφτείτε τη διεύθυνση www.Toro.com.

Για να εξασφαλίσετε τις μέγιστες δυνατές επιδόσεις και τη συνεχή πιστοποίηση ασφαλείας του μηχανήματος, χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και εξαρτήματα Toro. Τα ανταλλακτικά και τα εξαρτήματα άλλων κατασκευαστών ενδέχεται να αποβούν επικίνδυνα και η χρήση τους να ακυρώσει την εγγύηση του προϊόντος σας.

Χειρισμός

Για αναλυτικές οδηγίες χειρισμού, ανατρέξτε στο Εγχειρίδιο Χειριστή του ελκυστήρα. Καθημερινά, πριν από τη χρήση της μονάδας κοπής, ρυθμίστε το μαχαίρι κλίνης· ανατρέξτε στην ενότητα Ρύθμιση της επαφής μαχαιριού κλίνης - κυλίνδρου κοπής. Δοκιμάστε την ποιότητα κοπής περνώντας μια σειρά δοκιμαστικά προτού χρησιμοποιήσετε τη μονάδα κοπής, ώστε να βεβαιωθείτε ότι η τελική εμφάνιση του γκαζόν είναι σωστή.

Ρύθμιση μονάδας κοπής

Ρύθμιση της μπάρας αποκοπής

Ρυθμίστε την μπάρα αποκοπής έτσι ώστε να εξασφαλίσετε την απόρριψη του κομμένου γρασιδιού μακριά από την περιοχή του κυλίνδρου κοπής, ως εξής:

Note: Η μπάρα ρυθμίζεται για να αντισταθμίζει τυχόν αλλαγές στις συνθήκες του χλοοτάπητα. Εάν το γρασίδι είναι στεγνό, τότε μετακινήστε την μπάρα πιο κοντά στον κύλινδρο κοπής. ντίστοιχα, εάν το γρασίδι είναι υγρό μετακινήστε την μπάρα πιο μακριά από τον κύλινδρο κοπής. Για να εξασφαλίσετε τη βέλτιστη απόδοση η μπάρα πρέπει να είναι παράλληλη με τον κύλινδρο κοπής. Ρυθμίστε την κάθε φορά που ακονίζετε τον κύλινδρο κοπής.

  1. Ξεσφίξτε τα μπουλόνια που συγκρατούν την άνω μπάρα (Σχήμα 9) στη μονάδα κοπής.

    g014643

    Σχήμα 9

    1. Μπάρα αποκοπής

  2. Τοποθετήστε μια λεπίδα φίλερ πάχους 1,5 mm (0,060") μεταξύ της άνω πλευράς του κυλίνδρου κοπής και της μπάρας και έπειτα σφίξτε τα μπουλόνια.

    Important: εβαιωθείτε ότι η μπάρα και ο κύλινδρος κοπής απέχουν ομοιόμορφα σε όλο το μήκος του κυλίνδρου κοπής.

    Note: Ρυθμίστε το κενό με τον κατάλληλο τρόπο για τις συνθήκες του χλοοτάπητά σας.

Ρύθμιση της επαφής μαχαιριού κλίνης - κυλίνδρου κοπής

Καθημερινή ρύθμιση του μαχαιριού κλίνης

Καθημερινά ή όσο συχνά απαιτείται, ελέγχετε ώστε να επαληθεύσετε τη σωστή επαφή μαχαιριού κλίνης - κυλίνδρου κοπής. Εκτελείτε αυτή τη διαδικασία ακόμη και αν η ποιότητα κοπής είναι ικανοποιητική.

  1. Χαμηλώστε τις μονάδες κοπής σε σκληρή επιφάνεια, σβήστε τον κινητήρα και αφαιρέστε το κλειδί της μίζας.

  2. Περιστρέψτε αργά τον κύλινδρο κοπής με αντίθετη κατεύθυνση, προσέχοντας να ακούσετε τον ήχο της επαφής μαχαιριού κλίνης - κυλίνδρου κοπής.

    • Εάν δεν υπάρχει επαφή, ρυθμίστε το μαχαίρι κλίνης ως εξής:

      1. Στρέψτε δεξιόστροφα τις βίδες ρύθμισης της μπάρας κλίνης (Σχήμα 10), κατά 1 κλικ τη φορά, μέχρι να αισθανθείτε και να ακούσετε ελαφρά επαφή.

        Note: Οι βίδες ρύθμισης της μπάρας κλίνης διαθέτουν εγκοπές που αντιστοιχούν σε κίνηση του μαχαιριού κλίνης κατά 0,018 mm (0,0007") για κάθε καθορισμένη θέση.

        g513640

        Σχήμα 10

        1. ίδα ρύθμισης μπάρας κλίνης(2)

      2. Τοποθετήστε μια μακριά λωρίδα χαρτιού ελέγχου κοπής μεταξύ του κυλίνδρου κοπής και του μαχαιριού κλίνης, κάθετα στο μαχαίρι κλίνης (Σχήμα 11) και, μετά, περιστρέψτε αργά τον κύλινδρο κοπής προς τα εμπρός. Το χαρτί πρέπει να κόβεται. ν όχι, τότε επαναλάβετε τα βήματα 1 και 2 μέχρι να κόβεται.

    • Εάν είναι εμφανές ότι υπάρχει υπερβολική επαφή/αντίσταση του κυλίνδρου κοπής, προχωρήστε σε λειτουργία ανάστροφης κίνησης, ακονίστε εκ νέου το εμπρός μέρος του μαχαιριού κλίνης ή τροχίστε τη μονάδα κοπής ώστε να επιτύχετε το αιχμηρό χείλος κοπής που απαιτείται για κοπή ακριβείας (ανατρέξτε στο εγχειρίδιο «Toro Manual for Sharpening Reel and Rotary Mowers» (Εγχειρίδιο Toro για χλοοκοπτικά μηχανήματα με δυνατότητα ακονίσματος και περιστροφικά χλοοκοπτικά οχήματα), αριθ. εντύπου 09168SL).

    Important: Προσπαθείτε πάντα να υπάρχει ελαφριά επαφή. Εάν δεν διατηρείται η ελαφριά επαφή, το μαχαίρι κλίνης και το χείλος του κυλίνδρου δεν αυτο-ακονίζονται επαρκώς, με αποτέλεσμα να στομώσουν μετά από σύντομο διάστημα λειτουργίας. Εάν η επαφή είναι υπερβολικά έντονη, τότε το μαχαίρι κλίνης/ο κύλινδρος κοπής φθείρονται πρόωρα ή ανομοιόμορφα, με αποτέλεσμα τη χειρότερη ποιότητα κοπής.

    Note: Όσο οι λεπίδες του κυλίνδρου κοπής εξακολουθούν να κινούνται επάνω στο μαχαίρι κλίνης, στην επιφάνεια του εμπρός χείλους κοπής θα εμφανιστεί μια αχνή εγκοπή σε όλο το μήκος του μαχαιριού κλίνης. Για να βελτιώσετε την κοπή, λιμάρετε κατά καιρούς το εμπρός χείλος ώστε να αφαιρέσετε την εγκοπή.Μετά από παρατεταμένο διάστημα λειτουργίας, θα αναπτυχθεί αυλάκωση σε αμφότερα τα άκρα του μαχαιριού κλίνης. Για να εξασφαλίσετε την ομαλή λειτουργία, λειαίνετε αυτές τις εγκοπές ή λιμάρετέ τες μέχρι το χείλος κοπής του μαχαιριού κλίνης.

Ρύθμιση του μαχαιριού κλίνης στον κύλινδρο κοπής

κολουθήστε αυτή τη διαδικασία κατά την αρχική ρύθμιση της μονάδας κοπής, καθώς και μετά από τρόχισμα, ανάστροφη κίνηση ή αποσυναρμολόγηση του κυλίνδρου κοπής. υτή η ρύθμιση δεν χρειάζεται να γίνεται καθημερινά.

  1. Τοποθετήστε τη μονάδα κοπής σε επίπεδη, ίσια επιφάνεια εργασίας.

  2. ναποδογυρίστε τη μονάδα κοπής για να έχετε πρόσβαση στο μαχαίρι κλίνης και τον κύλινδρο κοπής.

    Note: εβαιωθείτε ότι τα παξιμάδια στην πίσω πλευρά των μπουλονιών ρύθμισης της μπάρας κλίνης δεν εφάπτονται στην επιφάνεια εργασίας (Σχήμα 16).

  3. Περιστρέψτε τον κύλινδρο κοπής τόσο ώστε 1 από τις λεπίδες να «διασχίζει» το χείλος του μαχαιριού κλίνης μεταξύ των κεφαλών του πρώτου και του δεύτερου μπουλονιού που υπάρχουν στη δεξιά πλευρά της μονάδας κοπής.

  4. Σημειώστε το σημείο της λεπίδας, όπου «διασχίζει» το χείλος του μαχαιριού κλίνης.

    Note: υτό θα σας διευκολύνει αργότερα στις ρυθμίσεις.

  5. Περάστε ένα αποστατικό 0,05 mm (0,002") (Κωδ. εξαρτήματος Toro 140-5531) μεταξύ της λεπίδας και του χείλους του μαχαιριού κλίνης, στο σημείο που σημειώσατε στο βήμα 4.

  6. Στρέψτε το δεξί μπουλόνι ρύθμισης της μπάρας κλίνης (Σχήμα 10) μέχρι να αισθανθείτε ελαφριά πίεση στο αποστατικό καθώς το σύρετε πλευρικά. φαιρέστε το αποστατικό.

  7. Για την αριστερή πλευρά της μονάδας κοπής, περιστρέψτε αργά τον κύλινδρο κοπής μέχρι η πλησιέστερη λεπίδα να «διασχίσει» το χείλος του μαχαιριού κλίνης μεταξύ των κεφαλών του πρώτου και του δεύτερου μπουλονιού.

  8. Επαναλάβετε τα βήματα 4 έως 6 για την αριστερή πλευρά της μονάδας κοπής και το αριστερό μπουλόνι ρύθμισης της μπάρας κλίνης.

  9. Επαναλάβετε τα βήματα 5 και 6 μέχρι να υπάρχει ελαφριά πίεση στα σημεία επαφής, τόσο στην αριστερά όσο και στη δεξιά πλευρά της μονάδας κοπής.

  10. Για να επιτύχετε ελαφριά επαφή μεταξύ του κυλίνδρου κοπής και του μαχαιριού κλίνης, στρίψτε κάθε μπουλόνι ρύθμισης δεξιόστροφα κατά 3 κλικ.

    Note: Κάθε κλικ του μπουλονιού ρύθμισης της μπάρας κλίνης μετακινεί το μαχαίρι κλίνης κατά 0,018 mm (0,0007"). Μην σφίγγετε υπερβολικά τα μπουλόνια ρύθμισης.Στρίβοντας το μπουλόνι ρύθμισης δεξιόστροφα, το μαχαίρι κλίνης πλησιάζει τον κύλινδρο κοπής. Στρίβοντας το μπουλόνι ρύθμισης αριστερόστροφα, το μαχαίρι κλίνης απομακρύνεται από τον κύλινδρο κοπής.

  11. Τοποθετήστε μια μακριά λωρίδα χαρτιού ελέγχου κοπής (κωδ. εξαρτήματος Toro 125-5610) μεταξύ του κυλίνδρου κοπής και του μαχαιριού κλίνης, κάθετα στο μαχαίρι κλίνης (Σχήμα 11) και, μετά, περιστρέψτε αργά τον κύλινδρο κοπής προς τα εμπρός. Το χαρτί πρέπει να κόβεται· αν όχι, τότε στρέψτε δεξιόστροφα το μπουλόνι ρύθμισης της μπάρας κλίνης κατά 1 κλικ και επαναλάβατε τα βήματα μέχρι να κόβεται.

    g000487

    Σχήμα 11

Note: Εάν είναι εμφανές ότι υπάρχει υπερβολική επαφή/αντίσταση του κυλίνδρου κοπής, προχωρήστε σε λειτουργία ανάστροφης κίνησης, ακονίστε εκ νέου το εμπρός μέρος του μαχαιριού κλίνης ή τροχίστε τη μονάδα κοπής ώστε να επιτύχετε το αιχμηρό χείλος κοπής που απαιτείται για κοπή ακριβείας (ανατρέξτε στο εγχειρίδιο «Toro Manual for Sharpening Reel and Rotary Mowers» (Εγχειρίδιο Toro για χλοοκοπτικά μηχανήματα με δυνατότητα ακονίσματος και περιστροφικά χλοοκοπτικά οχήματα), αριθ. εντύπου 09168SL).

Ρύθμιση του ύψους του πίσω κυλίνδρου

  1. Ρυθμίστε τους βραχίονες του πίσω κυλίνδρου στο επιθυμητό εύρος ύψους κοπής, τοποθετώντας τον κατάλληλο αριθμό αποστατών κάτω από τη φλάντζα στερέωσης της πλευρικής πλάκας (Σχήμα 12), σύμφωνα με την ενότητα Πίνακες επιλογής ύψους κοπής και μαχαιριών κλίνης.

    g014405

    Σχήμα 12

    1. Φλάντζα στερέωσης πλευρικής πλάκας
    2. ποστάτης
    3. ραχίονας κυλίνδρου

  2. νυψώστε το πίσω μέρος της μονάδας κοπής και τοποθετήστε μια σφήνα κάτω από το μαχαίρι κλίνης.

  3. φαιρέστε τα 2 παξιμάδια που στερεώνουν κάθε βραχίονα κυλίνδρου και αποστάτη στην κάθε φλάντζα στερέωσης της πλευρικής πλάκας.

  4. Χαμηλώστε τον βραχίονα του κυλίνδρου και τα μπουλόνια από τις φλάντζες στερέωσης της πλευρικής πλάκας και τους αποστάτες.

  5. Τοποθετήστε τους αποστάτες πάνω στα μπουλόνια που υπάρχουν στους βραχίονες του κυλίνδρου.

  6. Στερεώστε τους βραχίονες κυλίνδρου και τους αποστάτες στην κάτω πλευρά των φλαντζών στερέωσης, χρησιμοποιώντας τα παξιμάδια που αφαιρέσατε προηγουμένως.

    Note: Τοποθετήστε τους υπόλοιπους αποστάτες πάνω από τη φλάντζα στερέωσης της πλευρικής πλάκας για μελλοντική χρήση.

Note: Η θέση του πίσω κυλίνδρου ως προς τον κύλινδρο κοπής ελέγχεται από τις μηχανουργικές ανοχές των συναρμολογημένων εξαρτημάτων· επομένως, δεν απαιτείται παραλληλισμός.

Ρύθμιση ύψους κοπής

Ρυθμίστε το ύψος κοπής που επιθυμείτε χρησιμοποιώντας την ένδειξη ύψους κοπής και βεβαιωθείτε ότι στην μονάδα κοπής έχει εγκατασταθεί το μαχαίρι κλίνης που είναι το καταλληλότερο για αυτό το ύψος κοπής· ανατρέξτε στην ενότητα Πίνακες επιλογής ύψους κοπής και μαχαιριών κλίνης.

Ρύθμιση της ένδειξης ύψους κοπής

Προτού ρυθμίσετε το ύψος κοπής, ρυθμίστε τον δείκτη ύψους κοπής ως εξής:

  1. Ξεσφίξτε το παξιμάδι της μπάρας ένδειξης και τοποθετήστε το μπουλόνι ρύθμισης στο επιθυμητό ύψος κοπής (Σχήμα 13).

    Note: Η απόσταση μεταξύ του κάτω μέρους της κεφαλής του μπουλονιού και της επιφάνειας της μπάρας είναι το ύψος κοπής.

    g000489

    Σχήμα 13

    1. Μπάρα ένδειξης
    2. Μπουλόνι ρύθμισης ύψους
    3. Παξιμάδι

  2. Σφίξτε το παξιμάδι.

Ρύθμιση ύψους κοπής

  1. Ξεσφίξτε τα παξιμάδια ασφάλισης που στερεώνουν τους βραχίονες ύψους κοπής στις πλευρικές πλάκες της μονάδας κοπής (Σχήμα 14).

    g526187

    Σχήμα 14

    1. ραχίονας ύψους κοπής
    2. Παξιμάδι ασφάλισης
    3. Μπουλόνι ρύθμισης

  2. Στερεώστε την κεφαλή του μπουλονιού της μπάρας ένδειξης ύψους κοπής στη δεξιά πλευρά του χείλους κοπής του μαχαιριού κλίνης και ακουμπήστε το πίσω άκρο της μπάρας στο πίσω μέρος του κυλίνδρου (Σχήμα 15).

    g004003

    Σχήμα 15

    1. Μπάρα ένδειξης

  3. Στρίψτε το μπουλόνι ρύθμισης μέχρι ο κύλινδρος να ακουμπήσει το εμπρός μέρος της μπάρας ένδειξης.

  4. Επαναλάβετε τα βήματα 2 και 3 για την αριστερά πλευρά.

  5. Προσαρμόστε αμφότερα τα άκρα του κυλίνδρου μέχρι όλος ο κύλινδρος να είναι παράλληλος με το μαχαίρι κλίνης.

    Important: Όταν ρυθμιστούν σωστά, ο εμπρόσθιος και ο οπίσθιος κύλινδρος έρχονται σε επαφή με την μπάρα ένδειξης και το μπουλόνι εφαρμόζει σφικτά στο μαχαίρι κλίνης. Έτσι, διασφαλίζεται ότι το ύψος κοπής είναι ακριβώς το ίδιο σε αμφότερα τα άκρα του μαχαιριού κλίνης.

  6. Σφίξτε τα παξιμάδια τόσο ώστε να σταθεροποιηθεί η ρύθμιση και να μηδενιστεί ο «τζόγος» από τη ροδέλα.

  7. εβαιωθείτε ότι η ρύθμιση του ύψους κοπής είναι η σωστή· επαναλάβετε τη διαδικασία αν χρειάζεται.

Πίνακες επιλογής ύψους κοπής και μαχαιριών κλίνης

Πίνακας ύψους κοπής
Ύψος κοπής (mm)Ύψος κοπής (ίντσες)ριθμός οπίσθιων αποστατώνΕξάρτημα περιποίησης γενικής χρήσης
1,50,0600Y
3,20,1250Y
4,80,1880Y
6,40,2500Y
6,40,2501Y
9,50,3750Y
9,50,3751Y
12,70,5001N
12,70,5002*Y**
15,90,6252*N
15,90,6253*Y**
19,10,7503*N
19,10,7504*Y**
22,20,8754*N
25,41,0004*N
* για 2 ή περισσότερους οπίσθιους αποστάτες απαιτείται το Κιτ μεγάλου ύψους κοπής (Κωδ. 120-9600).** για 2 ή περισσότερους οπίσθιους αποστάτες του Εξαρτήματος περιποίησης γενικής χρήσης απαιτείται το Κιτ μεγάλου ύψους κοπής (Κωδ. 133-9110).

Χρησιμοποιήστε τον ακόλουθο πίνακα για να προσδιορίσετε ποιο μαχαίρι κλίνης είναι το πλέον κατάλληλο ανάλογα με το επιθυμητό ύψος κοπής.

Πίνακας επιλογής μαχαιριών κλίνης/ύψους κοπής
Μαχαίρι κλίνηςΚωδικόςΎψος κοπήςΕπάνω γωνία λείανσης
Edgemax Micro-cut (Στάνταρ 04652, 04654, 04656)115-18801,5 έως 4,7 mm (0,062" έως 0,188")3°
Micro-cut (Προαιρετικό)93-42621,5 έως 4,7 mm (0,062" έως 0,188")3°
Micro-cut Extended (Προαιρετικό)108-43031,5 έως 4,7 mm (0,062" έως 0,188")7°
EdgeMax Micro-cut Short (Προαιρετικό)139-43201,5 έως 4,7 mm (0,062" έως 0,188")3°
EdgeMax Tournament (Προαιρετικό)115-18813,1 έως 12,7 mm (0,125" έως 0,500")3°
Tournament (Προαιρετικό)93-42633,1 έως 12,7 mm (0,125" έως 0,500")3°
Tournament Extended (Προαιρετικό)108-43023,1 έως 12,7 mm (0,125" έως 0,500")7°
EdgeMax Tournament Short (Προαιρετικό)139-43213,1 έως 12,7 mm (0,125" έως 0,500")3°
Low-cut (Προαιρετικό)93-42644,7 έως 25,4 mm (0,188" έως 1,00")3°
High-cut (Προαιρετικό)94-63927,9 έως 25,4 mm (0,312" έως 1,00")3°
EdgeMax Fairway (Προαιρετικό)137-60929,5 έως 25,4 mm (0,375" έως 1,00")10°
Fairway (Προαιρετικό)137-60979,5 έως 25,4 mm (0,375" έως 1,00")10°

Note: Για λιγότερο ή περισσότερο ισχυρή κοπή, χρησιμοποιήστε τα μακριά (Extended) ή τα κοντά (Short) μαχαίρια κλίνης.

Συντήρηση

Note: Καθορίστε την αριστερή και δεξιά πλευρά του μηχανήματος από την κανονική θέση χειρισμού.

Στήριξη της μονάδας κοπής

Κάθε φορά που πρέπει να αναποδογυρίσετε τη μονάδα κοπής για να εμφανιστεί το μαχαίρι κλίνης/ο κύλινδρος κοπής, να στηρίζετε το πίσω μέρος της μονάδας κοπής, προκειμένου τα παξιμάδια που υπάρχουν στο πίσω άκρο των μπουλονιών ρύθμισης της μπάρας κλίνης να μην ακουμπούν στην επιφάνεια εργασίας (Σχήμα 16).

g575207

Σχήμα 16

  1. Παξιμάδι μπουλονιού ρύθμισης μαχαιριού κλίνης (2)

Προδιαγραφές μαχαιριού κλίνης

Σέρβις του μαχαιριού κλίνης

Για να αποφύγετε την πρόκληση βλάβης στον κύλινδρο κοπής, την μπάρα κλίνης και το μαχαίρι κλίνης, μόνο κατάλληλα εκπαιδευμένοι τεχνικοί πρέπει να κάνουν σέρβις στην μπάρα και το μαχαίρι κλίνης. Η ιδανική λύση για το σέρβις της μονάδας κοπής είναι να την μεταφέρετε σε έναν εξουσιοδοτημένο διανομέα Toro. νατρέξτε στο Εγχειρίδιο σέρβις του ελκυστήρα σας για πλήρεις οδηγίες, ειδικά εργαλεία και διαγράμματα που χρειάζονται για το σέρβις του μαχαιριού κλίνης. Παρακάτω δίνονται οδηγίες, αν ποτέ χρειαστεί να αφαιρέσετε ή να συναρμολογήσετε μόνοι σας τη μπάρα κλίνης, καθώς και οι προδιαγραφές για το σέρβις του μαχαιριού κλίνης.

Important: Όταν κάνετε σέρβις στο μαχαίρι κλίνης να ακολουθείτε πάντα τις διαδικασίες που αναφέρονται στο Εγχειρίδιο σέρβις. Η λανθασμένη εγκατάσταση και ακόνισμα του μαχαιριού κλίνης μπορεί να οδηγήσει σε βλάβη του κυλίνδρου κοπής, της μπάρας κλίνης ή του μαχαιριού κλίνης.

φαίρεση της μπάρας κλίνης/του συγκροτήματος του μαχαιριού κλίνης

  1. Στρίψτε αριστερόστροφα τη βίδα ρύθμισης της μπάρας κλίνης για να απομακρύνετε το μαχαίρι κλίνης από τον κύλινδρο κοπής (Σχήμα 17).

    g016429

    Σχήμα 17

    1. ίδα ρύθμισης της μπάρας κλίνης
    2. Παξιμάδι τάνυσης ελατηρίου
    3. Μπάρα κλίνης
    4. Ροδέλα

  2. Ξεβιδώστε το παξιμάδι τάνυσης ελατηρίου μέχρι η ροδέλα να μην εφαρμόζει με πίεση στην μπάρα κλίνης (Σχήμα 17).

  3. Σε κάθε πλευρά του μηχανήματος, ξεσφίξτε το παξιμάδι που στερεώνει το μπουλόνι της μπάρας κλίνης (Σχήμα 18).

    g014409

    Σχήμα 18

    1. Μπουλόνι μπάρας κλίνης
    2. Παξιμάδι ασφάλισης

  4. φαιρέστε κάθε μπουλόνι της μπάρας κλίνης ώστε να μπορείτε να την τραβήξετε προς τα κάτω και να την αφαιρέσετε από τη μονάδα κοπής (Σχήμα 18).

    Υπολογίστε 2 ροδέλες με νάιλον και 1 ροδέλα από χάλυβα σε κάθε άκρο της μπάρας κλίνης (Σχήμα 19).

    g575208

    Σχήμα 19

    1. Μπουλόνι μπάρας κλίνης
    2. Ροδέλα από χάλυβα
    3. Παξιμάδι
    4. Ροδέλα με νάιλον

  5. φαιρέστε το μαχαίρι κλίνης από την μπάρα κλίνης, αφαιρώντας όλες τις βίδες που το συγκρατούν. Χρησιμοποιήστε μια καστάνια με το εργαλείο βιδώματος μαχαιριού κλίνης (κωδ. εξαρτήματος TOR510880).

    Note: Μπορείτε να χρησιμοποιήσετε μηχανικό ή πνευματικό μπουλονόκλειδο για να ξεσφίξετε τις βίδες του μαχαιριού κλίνης.

    Note: πορρίψτε το μαχαίρι κλίνης και τις βίδες.

Εγκατάσταση του νέου μαχαιριού κλίνης

  1. Επιλέξτε ένα νέο μαχαίρι κλίνης σύμφωνα με τους Πίνακες επιλογής ύψους κοπής και μαχαιριών κλίνης

  2. πομακρύνετε τυχόν σκουριά ή ίχνη οξείδωσης ή διάβρωσης από την επιφάνεια της μπάρας κλίνης και εφαρμόστε μια λεπτή στρώση λαδιού στην επιφάνεια.

    Important: Μην αφαιρείτε το υλικό χύτευσης από την μπάρα κλίνης. Η μπάρα κλίνης είναι κοίλη στο μέσο εκ κατασκευής· μην τροχίζετε.

  3. Καθαρίστε τα σπειρώματα στην μπάρα κλίνης.

  4. Εφαρμόστε αντιμπλοκαριστική ουσία (anti-seize) στις βίδες του νέου μαχαιριού κλίνης και τοποθετήστε το μαχαίρι κλίνης στην μπάρα κλίνης.

    Important: Χρησιμοποιήστε μόνο καινούργιες βίδες για το μαχαίρι κλίνης.

    Note: Ο αριθμός βιδών διαφέρει ανάλογα με την μπάρα κλίνης.

    g557599

    Σχήμα 20

    Μπάρα κλίνης με 13 βίδες

    1. Μπάρα κλίνης
    2. Μαχαίρι κλίνης
    3. ίδα

  5. Σφίξτε τις 2 εξωτερικές βίδες με ροπή 1 N∙m.

  6. Ξεκινώντας από το κέντρο του μαχαιριού κλίνης, σφίξτε τις βίδες με ροπή 25,9 +/- 1,4 N∙m.

    Important: Μη σφίγγετε τις βίδες του μαχαιριού κλίνης με μηχανικό ή πνευματικό μπουλονόκλειδο.

    g255046

    Σχήμα 21

    1. Εργαλείο βιδώματος μαχαιριού κλίνης (κωδ. εξαρτήματος TOR510880)
    2. Τοποθετήστε τις βίδες και σφίξτε τις αρχικά με ροπή 1 N∙m.
    3. Σφίξτε με ροπή 25,9 +/- 1,4 N∙m.

  7. Τροχίστε το νέο μαχαίρι κλίνης· ανατρέξτε στην ενότητα Προδιαγραφές τροχίσματος μαχαιριού κλίνης.

Προδιαγραφές τροχίσματος μαχαιριού κλίνης

g032182

Σχήμα 22

  1. Γωνία εκτόνωσης
  2. Άνω όψη
  3. φαιρέστε τις εγκοπές
  4. Εμπρός όψη
  5. Εμπρός γωνία
Γωνία (άνω) εκτόνωσης μαχαιριού κλίνηςνατρέξτε στην ενότητα Πίνακες επιλογής ύψους κοπής και μαχαιριών κλίνης.
Εύρος εμπρός γωνίας13° έως 17°
Εμπρός γωνία μαχαιριού κλίνης διαδρομής (fairway).10°

Έλεγχος της επάνω γωνίας λείανσης

Η γωνία που χρησιμοποιείτε για τη λείανση των μαχαιριών κλίνης είναι πολύ σημαντική.

Χρησιμοποιήστε τον ενδείκτη γωνίας (κωδ. προϊόντος Toro 131-6828) και το στήριγμα του ενδείκτη γωνίας (κωδ. προϊόντος Toro 131-6829) για να ελέγξετε τη γωνία στην οποία λειτουργεί το εξάρτημα τροχισμού σας και, στη συνέχεια, διορθώστε τυχόν σημεία με μη ακριβή τροχισμό.

  1. Τοποθετήστε τον ενδείκτη γωνίας στην κάτω πλευρά του μαχαιριού κλίνης, όπως φαίνεται στο Σχήμα 23.

    g034113

    Σχήμα 23

    1. Μαχαίρι κλίνης (κατακόρυφη θέση)
    2. Ενδείκτης γωνίας

  2. Πατήστε το πλήκτρο Alt Zero του ενδείκτη γωνίας.

  3. Τοποθετήστε το στήριγμα του ενδείκτη γωνίας στο άκρο του μαχαιριού κλίνης έτσι ώστε το άκρο του μαγνήτη να εφάπτεται στο άκρο του μαχαιριού κλίνης (Σχήμα 24).

    Note: Σε αυτό το βήμα, η ψηφιακή ένδειξη θα πρέπει να είναι ορατή από την ίδια πλευρά όπως και στο βήμα 1.

    g034114

    Σχήμα 24

    1. Στήριγμα ενδείκτη γωνίας
    2. Άκρο του μαγνήτη να εφαπτόμενο στο άκρο του μαχαιριού κλίνης
    3. Μαχαίρι κλίνης
    4. Ενδείκτης γωνίας

  4. Τοποθετήστε τον ενδείκτη γωνίας στο στήριγμα όπως φαίνεται στο Σχήμα 24.

    Note: Πρόκειται για τη γωνία στην οποία λειτουργεί το εξάρτημα τροχισμού σας, και θα πρέπει να είναι εντός 2 μοιρών από τη συνιστώμενη επάνω γωνία λείανσης.

Εγκατάσταση της μπάρας κλίνης/του συγκροτήματος του μαχαιριού κλίνης

  1. Εγκαταστήστε την μπάρα κλίνης/το συγκρότημα του μαχαιριού κλίνης, τοποθετώντας τα αυτιά στερέωσης μεταξύ των ροδελών και της βίδας ρύθμισης της μπάρας κλίνης (Σχήμα 17).

    Important: Κεντράρετε τους ρυθμιστές DPA μέσα στα αυτιά της μπάρας κλίνης, όπως φαίνεται στο Σχήμα 25.Εάν οι ρυθμιστές DPA τοποθετηθούν κόντρα στα αυτιά της μπάρας κλίνης, μπορεί να επηρεαστεί αρνητικά η επαφή μαχαιριού κλίνης - κυλίνδρου κοπής.

    g512172

    Σχήμα 25

    1. υτιά μπάρας κλίνης
    2. Ρυθμιστής DPA

  2. Στερεώστε την μπάρα κλίνης σε κάθε πλευρική πλάκα με τα μπουλόνια μπάρας κλίνης (με τα παξιμάδια πάνω στα μπουλόνια) και τις 3 ροδέλες (6 συνολικά).

  3. Τοποθετήστε μία ροδέλα με νάιλον σε κάθε πλευρά της πλήμνης της πλευρικής πλάκας. Τοποθετήστε μία ροδέλα από χάλυβα στην εξωτερική πλευρά κάθε ροδέλας με νάιλον (Σχήμα 19).

  4. Σφίξτε τα μπουλόνια της μπάρας κλίνης με ροπή 27 έως 36 N∙m.

  5. Σφίξτε τα παξιμάδια ασφάλισης μέχρι να μηδενιστεί ο τζόγος στις ροδέλες από χάλυβα αλλά να μπορείτε να τα στρίψετε με το χέρι. Οι εσωτερικές ροδέλες μπορεί να έχουν τζόγο.

    Important: Μη σφίξετε υπερβολικά τα παξιμάδια ασφάλισης, διαφορετικά μπορεί να παραμορφωθούν οι πλευρικές πλάκες.

  6. Σφίξτε το παξιμάδι τάνυσης ελατηρίου μέχρι το ελατήριο να συμπτυχθεί και, στη συνέχεια, ξεσφίξτε το κατά μισή στροφή (Σχήμα 26).

    g016470

    Σχήμα 26

    1. Παξιμάδι τάνυσης ελατηρίου
    2. Ελατήριο

  7. Ρυθμίστε το μαχαίρι κλίνης στον κύλινδρο κοπής· ανατρέξτε στην ενότητα Ρύθμιση του μαχαιριού κλίνης στον κύλινδρο κοπής.

Προδιαγραφές κυλίνδρου κοπής

Προετοιμασία του κυλίνδρου κοπής για τρόχισμα

  1. Πριν το τρόχισμα, βεβαιωθείτε ότι όλα τα εξαρτήματα της μονάδας κοπής βρίσκονται σε καλή κατάσταση και διορθώστε τυχόν προβλήματα.

  2. κολουθήστε τος οδηγίες του κατασκευαστή του εργαλείου τροχίσματος για να τροχίσετε τον κύλινδρο κοπής στις παρακάτω προδιαγραφές.

    Προδιαγραφές τροχίσματος κυλίνδρου κοπής
    Διάμετρος καινούριου κυλίνδρου κοπής128,5 mm (5,06")
    Όριο διαμέτρου κυλίνδρου κοπής114,3 mm (4,50")
    Γωνία εκτόνωσης λεπίδας30° ± 5°
    Πλάτος επιφάνειας λεπίδαςΕύρος0,8 έως 1,2 mm (0,03" έως 0,05")
    Όριο ωφέλιμης απόκλισης κυλίνδρου κοπής0,25 mm (0,010")

Λείανση του κυλίνδρου κοπής

Ένας καινούριος κύλινδρος κοπής έχει πλάτος πρόσοψης από 0,8 έως 1,2 mm (0,03" έως 0,05") και γωνία εκτόνωσης 30°.

Όταν το πλάτος επιφάνειας ξεπεράσει τα 3 mm (0,120"), εκτελέστε τις ακόλουθες ενέργειες:

  1. Τροχίστε όλες τις λεπίδες του κυλίνδρου κοπής με γωνία εκτόνωσης 30° μέχρι το πλάτος επιφάνειας να γίνει ίσο με 0,8 mm (0,03") (Σχήμα 27).

    g278332

    Σχήμα 27

    1. 30°
    2. 0,8 mm (0,03")

  2. Τροχίστε με περιστροφή τον κύλινδρο κοπής ώστε να επιτευχθεί απόκλιση <0,025mm (0,001") του κυλίνδρου κοπής.

    Note: υτό προκαλεί ελαφριά αύξηση του πλάτους επιφάνειας.

  3. Ρυθμίστε τη μονάδα κοπής· ανατρέξτε στο Εγχειρίδιο Χειριστή του ελκυστήρα σας.

Note: Για να παρατείνετε τη διάρκεια αιχμηρότητας του χείλους του κυλίνδρου κοπής και του μαχαιριού κλίνης —μετά το τρόχισμα του κυλίνδρου κοπής ή/και του μαχαιριού κλίνης— ελέγξτε ξανά την επαφή κυλίνδρου - μαχαιριού κλίνης αφού προχωρήσετε σε κοπή 2 λωρίδων, και αφαιρέσετε τις εγκοπές. Οι εγκοπές μπορεί να προκαλέσουν λανθασμένο διάκενο μεταξύ κυλίνδρου κοπής και μαχαιριού κλίνης και να επιταχυνθεί η φθορά.

νάστροφη κίνηση της μονάδας κοπής

Κίνδυνος

Η επαφή με τον κύλινδρο κοπής ή άλλα κινούμενα μέρη μπορεί να οδηγήσει σε τραυματισμό.

Κρατάτε τα δάχτυλα, τα χέρια, και τα ρούχα σας μακριά από τις περιστρεφόμενες λεπίδες ή άλλα κινούμενα μέρη.

  • Μην πλησιάζετε τον κύλινδρο κοπής κατά τη λειτουργία ανάστροφης κίνησης.

  • Μην χρησιμοποιείτε ποτέ βούρτσα με κοντή λαβή για την ανάστροφη κίνηση. ούρτσες με μακριά λαβή διατίθενται από τον τοπικό εξουσιοδοτημένο αντιπρόσωπο της Toro.

  1. Σταθμεύστε το μηχάνημα σε καθαρό, επίπεδο έδαφος, χαμηλώστε τις μονάδες κοπής, σβήστε τον κινητήρα, βάλτε χειρόφρενο και αφαιρέστε το κλειδί της μίζας.

  2. φαιρέστε τα μοτέρ κυλίνδρου από τις μονάδες κοπής και αποσυνδέστε και αφαιρέστε τις μονάδες κοπής από τους βραχίονες ανύψωσης.

  3. Συνδέστε το μηχάνημα σε λειτουργία ανάστροφης κίνησης στη μονάδα κοπής εισάγοντας ένα κομμάτι τετράγωνης διατομής ⅜" στον πολύσφηνο σύνδεσμο στο άκρο της μονάδας κοπής.

    Note: Επιπλέον οδηγίες και διαδικασίες για την ανάστροφη κίνηση μπορείτε να βρείτε στο Εγχειρίδιο Χειριστή του μηχανήματος, καθώς και στο εγχειρίδιο «Toro Sharpening Reel and Rotary Mowers Manual» (Εγχειρίδιο Toro για χλοοκοπτικά μηχανήματα με δυνατότητα ακονίσματος και περιστροφικά χλοοκοπτικά οχήματα), αριθ. εντύπου 80-300PT.

    Note: Για καλύτερη κόψη, όταν ολοκληρωθεί η λειτουργία ανάστροφης κίνησης, λιμάρετε την εμπρός ακμή του μαχαιριού κλίνης και τον κύλινδρο κοπής. Έτσι, θα αφαιρέσετε τυχόν προεξοχές ή αιχμηρές ακμές που υπάρχουν στο χείλος κοπής.

Σέρβις του κυλίνδρου

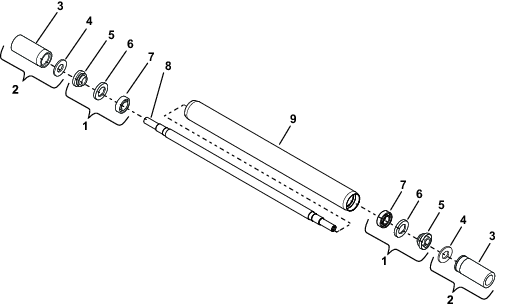

Το κιτ αποκατάστασης κυλίνδρου (κωδ. 140-5552) και το κιτ εργαλείων αποκατάστασης κυλίνδρου (κωδ. 140-5553) (Σχήμα 28) διατίθενται για το σέρβις του κυλίνδρου. Το κιτ αποκατάστασης κυλίνδρου περιλαμβάνει όλα τα ρουλεμάν, τα παξιμάδια των ρουλεμάν, τα εσωτερικά παρεμβύσματα και τα εξωτερικά παρεμβύσματα για την αποκατάσταση του κυλίνδρου. Το κιτ εργαλείων αποκατάστασης κυλίνδρου περιλαμβάνει όλα τα εργαλεία και τις οδηγίες εγκατάστασης που απαιτούνται για την αποκατάσταση του κυλίνδρου με το κιτ αποκατάστασης κυλίνδρου. Για βοήθεια, ανατρέξτε στον κατάλογο ανταλλακτικών ή επικοινωνήστε με τον πλησιέστερο εξουσιοδοτημένο αντιπρόσωπο της Toro.

g558800

Σχήμα 28

  1. Κιτ αποκατάστασης κυλίνδρου (κωδ. 140-5552)
  2. Κιτ εργαλείων αποκατάστασης κυλίνδρου (κωδ. 140-5553)
  3. Εργαλείο εξωτερικού παρεμβύσματος ρουλεμάν
  4. Ροδέλα συναρμολόγησης
  5. Παξιμάδι ασφάλισης (με ενσωματωμένη τσιμούχα V-ring), Ποσότητα: 2
  6. Εξωτερικό παρέμβυσμα, Ποσότητα: 2
  7. Ρουλεμάν, Ποσότητα: 2
  8. Άξονας κυλίνδρου
  9. Σωλήνας κυλίνδρου
