Reelmaster® 3100-D-traktionsenhed

Ansvarsfraskrivelser og lovpligtige oplysninger
Dette produkt overholder alle relevante EU-direktiver. Yderligere oplysninger fås på den separate produktspecifikke overensstemmelseserklæring.
Det er en overtrædelse af Section 4442 eller Section 4443 i California Public Resource Code at bruge eller betjene denne motor på et skovklædt, busk- eller græsbegroet område, medmindre motoren er forsynet med en gnistskærm som defineret i Section 4442, der holdes i god driftsmæssig stand, eller medmindre motoren er bygget, udstyret og vedligeholdt med henblik på brandforebyggelse.
Den medfølgende motorvejledning indeholder information om U.S. Environmental Protection Agency (EPA) og California Emission Control Regulation for emissionssystemer, vedligeholdelse og garanti. Nye eksemplarer kan bestilles via motorfabrikanten.
Hvis denne maskine er udstyret med en telematikenhed, skal du kontakte din autoriserede Toro-forhandler for at få vejledning i, hvordan du aktiverer enheden.

CALIFORNIEN

Erklæring nr. 65

Dieselmotorens udstødningsgas og nogle af dens bestanddele er ifølge staten Californien kræftfremkaldende og giver medfødte defekter og andre forplantningsskader.

Batteripoler, -klemmer og tilbehør indeholder bly og blysammensætninger: kemikalier, som ifølge staten Californien er kræftfremkaldende og forårsager forplantningsskader. Vask hænder efter håndtering.

Brug af dette produkt kan medføre eksponering for kemikalier, der ifølge staten Californien er kræftfremkaldende og giver medfødte defekter eller andre forplantningsskader.





Indledning


Tilsigtet anvendelse

Dette er en plænetraktor med knivcylindre, der er beregnet til brug af professionelle, ansatte operatører i kommercielle anvendelsesområder. Den er primært beregnet til klipning af græs på velholdte plæner. Brug af dette produkt til andre formål end den tilsigtede anvendelse kan udsætte dig selv og omkringstående for fare.
Læs denne vejledning omhyggeligt, så du kan lære at betjene og vedligeholde produktet korrekt samt undgå person- og produktskade. Det er dit ansvar at betjene produktet korrekt og sikkert.

Sådan får du hjælp

Graphic
G403686
Gå til www.Toro.com for at få materialer om produktsikkerhed og oplæring i betjening, oplysninger om tilbehør, hjælp til at finde en forhandler eller for at registrere dit produkt.
Når du har brug for service, originale dele fra Toro eller yderligere oplysninger, skal du kontakte en autoriseret serviceforhandler eller kundeservice forToro samt have produktets model- og serienummer parat. Disse numre er placeret på serienummerpladen på dit produkt . Skriv numrene, hvor der er gjort plads til dette.
Vigtigt

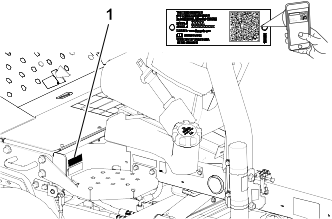

Scan QR-koden på serienummermærkaten (hvis udstyret hermed) med din mobilenhed for at tilgå garanti, reservedele og andre produktoplysninger.

Modelnummer:
Serienummer:

Vejledningskonventioner

Denne vejledning advarer dig om mulige farer og giver dig særlige sikkerhedsoplysninger ved hjælp af advarselssymbolet, der angiver en fare, som kan forårsage alvorlig personskade eller død, hvis du ikke følger de anbefalede forholdsregler.
Graphic
G405934
Denne betjeningsvejledning bruger to ord til at fremhæve oplysninger. Vigtigt henleder opmærksomheden på særlige mekaniske oplysninger, og Bemærk angiver generel information, som det er værd at lægge særligt mærke til.
Advarselssymbolernes klassificeringer
Advarselssymbolet, der vises i denne betjeningsvejledning og på maskinen, identificerer vigtige sikkerhedsmeddelelser, som du skal følge for at forhindre ulykker.
Advarselssymbolet vises over oplysninger, der advarer dig om farlige handlinger eller situationer, og efterfølges af ordet FARE, ADVARSEL eller FORSIGTIG.
Fare
Fare angiver en overhængende farlig situation, som, hvis den ikke undgås, vil resultere i dødsfald eller alvorlig personskade.

Advarsel
Advarsler angiver en potentielt farlig situation, som kan medføre dødsfald eller alvorlig personskade, hvis den ikke undgås.

Forsigtig
Forsigtig angiver en potentielt farlig situation, som, hvis den ikke undgås, kan resultere i mindre eller moderat personskade.





Sikkerhed


Generelt om sikkerhed

  • Dette produkt kan afskære hænder og fødder samt udslynge genstande.
  • Læs og forstå indholdet i denne betjeningsvejledning, før du starter motoren.
  • Betjening af maskinen kræver din fulde opmærksomhed. Giv dig ikke i kast med aktiviteter, der afleder opmærksomheden, da dette kan medføre person- eller tingsskade.
  • Hold hænder og fødder væk fra bevægelige maskinkomponenter.
  • Betjen ikke maskinen, uden at alle afskærmninger og øvrige sikkerhedsanordninger sidder og fungerer korrekt på maskinen.
  • Hold omkringstående og børn væk fra arbejdsområdet. Lad aldrig børn betjene maskinen.
  • Sluk for motoren, tag nøglen ud, og vent, til al bevægelse er ophørt, før du forlader førersædet. Lad maskinen køle af, inden du justerer, efterser, rengør eller stiller den til opbevaring.
Hvis maskinen betjenes eller vedligeholdes forkert, kan det medføre personskade. For at nedsætte risikoen for personskade skal operatøren altid følge sikkerhedsforskrifterne og altid være opmærksom på advarselssymbolet Image, der betyder Forsigtig, Advarsel eller Farepersonlig sikkerhedsanvisning. Hvis disse forskrifter ikke følges, kan det medføre personskade eller død.

Sikkerhedshensyn før drift

  • Maskinen må aldrig betjenes eller vedligeholdes af børn eller utrænet personale. Vær opmærksom på, at lokale forskrifter kan angive en mindstealder for operatøren. Ejeren er ansvarlig for at træne alle operatører og mekanikere.
  • Bliv fortrolig med anvisningerne for sikker betjening af maskinen samt med betjeningsanordningerne og sikkerhedssymbolerne.
  • Før du forlader førersædet, skal du gøre følgende:
    • Parker maskinen på en plan overflade
    • Udkobl og sænk klippeenhederne.
    • Aktiver parkeringsbremsen.
    • Sluk motoren, og tag nøglen ud.
    • Vent, til al bevægelse er standset.
    • Lad maskinen køle af, inden du justerer, efterser, rengør eller stiller den til opbevaring.
  • Du skal vide, hvordan man hurtigt standser maskinen og slukker for motoren.
  • Betjen ikke maskinen, uden at alle afskærmninger og øvrige sikkerhedsanordninger sidder og fungerer korrekt på maskinen.
  • Før du klipper, skal du altid efterse maskinen for at sikre, at klippeenhederne er i god driftsmæssig stand.
  • Efterse området, hvor maskinen skal bruges, og fjern alle objekter, som maskinen kan risikere at udslynge.
  • Dette produkt genererer et elektromagnetisk felt. Hvis du bruger implanterbart elektronisk medicinsk udstyr, skal du kontakte din læge, før du bruger dette produkt.
Brændstofsikkerhed
  • Vær yderst forsigtig, når du håndterer brændstof. Det er letantændeligt, og dampene kan eksplodere.
  • Sluk cigaretter, cigarer, piber og andre antændingskilder.
  • Brug kun en godkendt brændstofbeholder.
  • Fjern ikke brændstofdækslet, og fyld ikke brændstoftanken, mens motoren kører eller er varm.
  • Du må ikke påfylde eller tømme brændstof i et lukket rum.
  • Opbevar ikke maskinen eller brændstofbeholdere, hvor der er åben ild, gnister eller vågeblus som f.eks. på en vandvarmer eller andre apparater.
  • Hvis du spilder brændstof, må du ikke forsøge at starte motoren. Foretag dig ikke noget, der kan antænde brændstoffet, før dampene er spredt.

Sikkerhed under drift

  • Ejeren/operatøren kan forhindre og er ansvarlig for ulykker, som kan forårsage personskade eller tingsskade.
  • Bær korrekt beklædning, herunder beskyttelsesbriller, lange bukser, skridsikkert, kraftigt fodtøj og høreværn. Sæt langt hår op, og bær ikke løstsiddende tøj eller smykker. Bær støvmaske under støvede arbejdsforhold.
  • Betjen ikke maskinen, hvis du er syg, træt eller påvirket af alkohol eller medicin.
  • Betjening af maskinen kræver din fulde opmærksomhed. Giv dig ikke i kast med aktiviteter, der afleder opmærksomheden, da dette kan medføre person- eller tingsskade.
  • Før du starter motoren, skal du sørge for, at alle drev er i neutral, at parkeringsbremsen er aktiveret, og at du sidder i betjeningspositionen.
  • Kør ikke med passagerer på maskinen, og hold omkringstående og børn væk fra arbejdsområdet.
  • Betjen kun maskinen ved god sigtbarhed for at undgå huller eller skjulte farer.
  • Undgå at klippe vådt græs. Nedsat traktion kan få maskinen til at skride ud.
  • Hold dine hænder og fødder væk fra klippeenhederne.
  • Se bagud og ned for at sikre, at der er fri bane, før du bakker.
  • Vær forsigtig, når du nærmer dig blinde hjørner, buske, træer eller andre genstande, der kan blokere for dit udsyn.
  • Stop klippeenhederne, når du ikke klipper.
  • Sænk farten, og vær forsigtig, når du vender og krydser veje og fortove med maskinen. Hold altid tilbage for andre.
  • Betjen kun motoren i områder med god udluftning. Udstødningsgasser indeholder kulilte, som er dødbringende ved indånding.
  • Efterlad ikke en kørende maskine uden opsyn.
  • Før du forlader førersædet, skal du gøre følgende:
    • Parker maskinen på en plan overflade.
    • Udkobl og sænk klippeenhederne.
    • Aktiver parkeringsbremsen.
    • Sluk motoren, og tag nøglen ud.
    • Vent, til al bevægelse er standset.
    • Lad maskinen køle af, inden du justerer, efterser, rengør eller stiller den til opbevaring.
  • Betjen kun maskinen i god sigtbarhed og gode vejrforhold. Betjen ikke maskinen, når der er risiko for lynnedslag.
  • Fartpiloten (hvis udstyret hermed) må udelukkende anvendes, når du kan betjene maskinen på et åbent, plant område, der er fri for forhindringer, og hvor maskinen kan køre ved en jævn hastighed uden afbrydelse.
Styrtbøjlesystem (ROPS) Sikkerhed
  • Styrtbøjlekomponenter må ikke fjernes fra maskinen.
  • Sørg for, at sikkerhedsselen er spændt, og at du kan frigøre den hurtigt i nødstilfælde.
  • Brug altid sikkerhedssele.
  • Kontroller omhyggeligt, om der er forhindringer oven over dig, og sørg for, at du i så fald ikke kommer i kontakt med dem.
  • Hold styrtbøjlesystemet i sikker driftsmæssig stand ved at udføre grundige periodiske skadeseftersyn og tilspænde alle fastspændingsanordninger.
  • Udskift alle beskadigede styrtbøjlekomponenter. Du må ikke reparere eller ændre dem.
Sikkerhed på skråninger
  • Skråninger er en væsentlig årsag til, at føreren mister herredømmet, eller at maskinen vælter. Sådanne ulykker kan medføre alvorlige personskader, i værste tilfælde med døden til følge. Du er ansvarlig for sikker betjening på skråninger. Det kræver ekstra forsigtighed at betjene maskinen på alle former for skråninger.
  • Gennemgå anlægsforholdene på arbejdsstedet, herunder en besigtigelse af området, med henblik på at afgøre, om det er sikkert at betjene maskinen på skråningen. Brug altid sund fornuft og god dømmekraft, når du foretager denne besigtigelse.
  • Læs nedenstående instruktioner til betjening af maskinen på skråninger. Inden du betjener maskinen, skal du gennemgå forholdene på arbejdsstedet for at afgøre, om maskinen kan betjenes under forholdene på den pågældende dag og på det pågældende arbejdssted. Ændringer i terrænet kan medføre en ændring i betjeningen af maskinen på skråninger.
    • Undlad at starte, standse eller vende maskinen på skråninger. Foretag ikke pludselige hastigheds- eller retningsskift. Drej maskinen langsomt og gradvist.
    • Undlad at betjene maskinen under forhold, hvor der er tvivl om traktion, styring eller stabilitet.
    • Fjern eller afmærk forhindringer såsom grøfter, huller, hjulspor, bump, sten eller andre skjulte farer. Højt græs kan skjule forhindringer. Ujævnt terræn kan få maskinen til at vælte.
    • Vær opmærksom på, at betjening af maskinen på vådt græs, på tværs af skråninger eller ned ad bakke kan medføre, at maskinen mister traktion.
    • Vær yderst forsigtig, når du betjener maskinen i nærheden af bratte afsatser, grøfter, volde, vandarealer eller andre farer. Maskinen kan pludselig vælte, hvis et hjul kører over kanten, eller kanten giver efter. Fastlæg et sikkerhedsområde mellem maskinen og alle eventuelle faremomenter.
    • Identificer farerne ved bunden af skråningen. Hvis der identificeres farer, skal skråningen klippes med en håndstyret maskine.
    • Hvis det er muligt, skal klippeenhederne holdes sænket til jorden, mens maskinen betjenes på skråninger. Hævning af klippeenhederne under betjening på skråninger kan gøre maskinen ustabil.
Denne tripleksklipper har et unikt drivsystem, som giver overlegen trækkraft på skråninger. Det hjul, der er øverst på bakken, laver ikke hjulspind, der indskrænker trækkraften, som på konventionelle tripleksklippere. Hvis du betjener maskinen på en skråning, der er for stejl, vælter den, inden den mister trækkraft.
  • Når det er muligt, klippes der op og ned ad bakken i stedet for på tværs.
  • Ved kørsel på bakkeskråninger skal klippeenhederne (hvis sådanne forefindes) flyttes, så de peger op ad skråningen.
  • Hvis dækkene mister traktion, skal du udkoble skærekniven(e) og køre langsomt lige ned ad skråningen.
  • Hvis dette ikke kan undgås, skal du dreje langsomt og gradvist ned ad bakke, hvis det er muligt.

Sikkerhed efter drift

  • Parker maskinen på en plan overflade.
  • Udkobl og sænk klippeenhederne
  • Aktiver parkeringsbremsen.
  • Sluk motoren, og tag nøglen ud.
  • Vent, til al bevægelse er standset.
  • Lad maskinen køle af, inden du justerer, efterser, rengør eller stiller den til opbevaring.
  • For at forhindre brand skal du sørge for, at klippeenhederne, drevene, lydpotterne, køleskærmene og motorrummet er fri for græs og ophobet snavs. Tør spildt olie eller brændstof op.
  • Udkobl drevet til redskabet, når du bugserer eller ikke bruger maskinen.
  • Vedligehold og rengør sikkerhedsselen/-erne efter behov.
  • Opbevar ikke maskinen eller brændstofbeholderen, hvor der er åben ild, gnister eller vågeblus som f.eks på en vandvarmer eller på andre apparater.

Sikkerhed ved vedligeholdelse

  • Før du forlader førersædet, skal du gøre følgende:
    • Parker maskinen på en plan overflade.
    • Udkobl og sænk klippeenhederne.
    • Aktiver parkeringsbremsen.
    • Sluk motoren, og tag nøglen ud.
    • Vent, til al bevægelse er standset.
    • Lad maskinen køle af, inden du justerer, efterser, rengør eller stiller den til opbevaring.
  • Bær passende beklædning, herunder øjenværn, lange bukser og kraftige, skridsikre sko. Hold hænder, fødder, tøj, smykker og langt hår væk fra bevægelige dele.
  • Vent, til maskinens komponenter er kølet ned, før du udfører vedligeholdelse.
  • Udfør så vidt muligt ikke vedligeholdelse, mens motoren kører. Hold afstand til bevægelige dele.
  • Betjen kun motoren i områder med god udluftning. Udstødningsgasser indeholder kulilte, som er dødbringende, hvis de indåndes.
  • Understøt maskinen med donkrafte, når du arbejder under maskinen.
  • Tag forsigtigt trykket af komponenter, hvori der er oplagret energi.
  • Hold alle dele af maskinen i god driftsmæssig stand og alle fastgørelsesdele tilspændt.
  • Udskift alle slidte eller beskadigede mærkater.
  • Brug kun originale Toro-reservedele for at opretholde en sikker, optimal ydeevne fra maskinen. Reservedele, der er fremstillet af andre producenter, kan være farlige, og brug heraf kan gøre garantien ugyldig.
Motorsikkerhed
  • Sluk motoren, før du kontrollerer oliestanden eller hælder olie i krumtaphuset.
  • Lav ikke om på regulatorindstillingerne, og kør ikke motoren med for høj hastighed.
Elektrisk system Sikkerhed
  • Frakobl batteriet, før maskinen repareres. Frakobl minuspolen først og pluspolen sidst. Tilslut pluspolen først og minuspolen sidst.
  • Oplad batterier på et åbent sted med god ventilation, væk fra gnister og åben ild. Træk stikket til opladeren ud af stikkontakten, før du slutter den til eller kobler den fra batteriet. Brug beskyttelsesdragt og isoleret værktøj.
Kølesystem Sikkerhed
  • Indtagelse af motorkølevæske kan forårsage forgiftning. Opbevares utilgængeligt for børn og kæledyr.
  • Udslip af varm kølervæske under tryk eller berøring af den varme køler og de omgivende dele kan forårsage alvorlige forbrændinger.
    • Lad altid motoren køle af i mindst 15 minutter, før kølerdækslet tages af.
    • Brug en klud, når kølerdækslet åbnes, og åbn det langsomt, så damp kan slippe ud.
Hydrauliksystem Sikkerhed
  • Søg straks lægehjælp, hvis der sprøjtes væske ind under huden. Væske sprøjtet ind under huden skal fjernes kirurgisk inden for nogle få timer af en læge.
  • Sørg for, at alle slanger og rør til hydraulikvæske er i god stand, og at alle hydrauliske forbindelser og fittings slutter tæt, før der sættes tryk på det hydrauliske system.
  • Hold din krop og hænder væk fra splithulslækager eller dyser, der sprøjter højtrykshydraulikvæske ud.
  • Brug pap eller papir til at finde eventuelle hydrauliklækager.
  • Tag hele trykket af det hydrauliske system, før der udføres arbejde på det.
Skæreknivssikkerhed
  • En slidt eller beskadiget skærekniv eller bundkniv kan gå itu, og et stykke kan blive kastet mod dig eller omkringstående, hvilket kan medføre alvorlig personskade eller død.
  • Efterse regelmæssigt skære- og bundknivene for kraftig slitage eller skader.
  • Vær forsigtig, når du efterser knivene. Brug handsker, og vær forsigtig, når du udfører service på dem. Du må kun udskifte eller baglappe skære- og bundknivene. De må aldrig rettes ud eller svejses.
  • På maskiner med flere klippeenheder skal du være forsigtig, når du drejer en klippeenhed det kan få knivcylindrene i de andre klippeenheder til at rotere.

Sikkerhed i forbindelse med opbevaring

  • Før du forlader førersædet, skal du gøre følgende:
    • Parker maskinen på en plan overflade.
    • Udkobl og sænk klippeenhederne.
    • Aktiver parkeringsbremsen.
    • Sluk motoren, og tag nøglen ud.
    • Vent, til al bevægelse er standset.
    • Lad maskinen køle af, inden du justerer, efterser, rengør eller stiller den til opbevaring.
  • Opbevar ikke maskinen eller brændstofbeholdere, hvor der er åben ild, gnister eller vågeblus som f.eks. på en vandvarmer eller andre apparater.

Sikkerheds- og instruktionsmærkater

Sikkerheds- og instruktionsmærkaterne kan nemt ses af operatøren og er placeret tæt på potentielle risikoområder. Beskadigede eller bortkomne mærkater skal udskiftes.
Batterisymboler
Nogle af eller alle disse symboler findes på batteriet.
Graphic
s_batterysymbols2
  1. Eksplosionsfare
  2. Ingen ild, åben flamme eller rygning
  3. Kaustisk væske/fare for kemisk forbrænding
  4. Bær beskyttelsesbriller.
  5. Læs betjeningsvejledningen.
  6. Hold omkringstående væk fra batteriet.
  7. Bær beskyttelsesbriller; eksplosive gasser kan forårsage blindhed og andre personskader.
  8. Batterisyre kan forårsage blindhed og alvorlige forbrændinger.
  9. Skyl omgående øjnene med vand, og søg hurtigt læge.
  10. Indeholder bly; må ikke kasseres
Mærkatdel: 93-6681
Graphic
s_decal93-6681
  1.  Risiko for snitsår/lemlæstelse, ventilator hold afstand til bevægelige dele.
Mærkatdel: 93-7276
Graphic
s_decal93-7276
  1. Eksplosionsfare brug beskyttelsesbriller.
  2. Kaustiske væsker/fare for kemiske forbrændinger foretag førstehjælp ved at skylle med vand.
  3. Brandfare ingen ild, åbne flammer eller rygning.
  4. Forgiftningsfare hold børn væk fra batteriet.
Mærkatdel: 94-3353
Graphic
s_decal94-3353
  1.  Knusningsfare, hænder hold hænderne på sikker afstand.
Mærkatdel: 99-3444
Graphic
s_decal99-3444

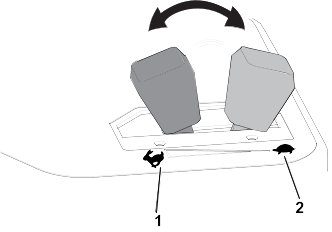

  1.  Transporthastighed hurtig
  2.  Klippehastighed langsom

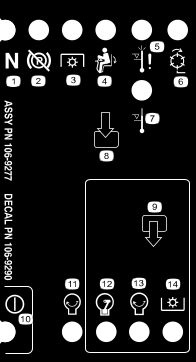

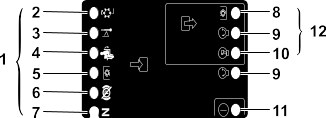

Mærkatdel: 106-9290
Model 03170
Graphic
s_decal106-9290
  1.  Neutral
  2.  Parkeringsbremse fra
  3.  Kraftudtag
  4.  I sædet
  5.  Afbrydelse pga. høj temperatur
  6.  Knivcylindere aktive
  7.  Advarsel om høj temperatur
  8.  Indgange
  9.  Udgange
  10.  Tænd/sluk
  11.  Motor start
  12.  Motor kør
  13.  Motor start
  14.  Kraftudtag
Mærkatdel: 117-3270
Graphic
s_decal117-3270
  1.  Advarsel rør ikke ved den varme overflade.
  2.  Fare for snitsår/amputering af lemmer, hænder; fare for at blive viklet ind i remmen hold afstand til bevægelige dele. Sørg altid for, at alle skjolde og afskærmninger er på plads.
Mærkatdel: 121-3598
Graphic
s_decal121-3598
  1.  Tippefare kør ikke på tværs af skråninger med en hældning på mere end 17°.
Bemærk: Denne maskine overholder industristandarden for stabilitetsprøvning i afprøvningen af statisk stabilitet, sidestabilitet og stabilitet i længderetningen ved den anbefalede maksimale hældning, der er angivet på mærkaten. Læs instruktionerne til betjening af maskinen på skråninger i betjeningsvejledningen, og gennemgå de forhold, under hvilke maskinen skal betjenes, for at afgøre, om du kan betjene maskinen under forholdene på den pågældende dag og det pågældende sted. Ændringer i terrænet kan medføre en ændring i betjeningen af maskinen på skråninger. Hvis det er muligt, skal klippeenhederne holdes sænket til jorden, mens maskinen betjenes på skråninger. Hævning af klippeenhederne under betjening på skråninger kan gøre maskinen ustabil.

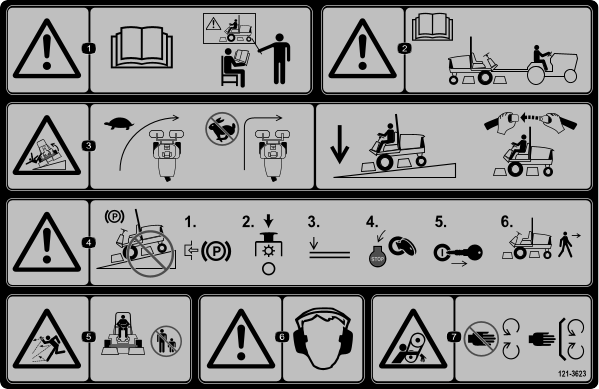

Mærkatdel: 121-3623
Graphic
s_decal121-3623
  1. Advarsel læs betjeningsvejledningen. Brug ikke maskinen uden at være uddannet til det.
  2. Advarsel læs betjeningsvejledningen, før maskinen trækkes.
  3. Tippefare sænk farten, inden du drejer maskinen. Hold klippeenhederne sænket og sikkerhedsselen spændt ved kørsel på skråninger.
  4. Advarsel parker ikke på skråninger. Træk parkeringsbremsen, stop klippeenhederne, sænk redskaberne, sluk for motoren, og tag nøglen ud af tændingen, før du forlader maskinen.
  5. Fare for udslyngede genstande hold omkringstående på afstand.
  6. Advarsel bær høreværn.
  7. Fare for at blive viklet ind hold afstand til bevægelige dele. Hold alle afskærmninger og sikkerhedsanordninger på plads.
Mærkatdel: 125-6688
Graphic
s_decal125-6688
  1.  Eksplosionsfare læs Betjeningsvejledningen. Brug ikke startvæske.
Mærkatdel: 133-8062
Graphic
s_decal133-8062

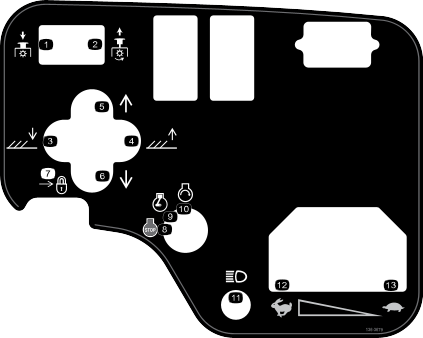

Mærkatdel: 136-3678
Model 03170
Graphic
s_decal136-3678
  1.  Kraftudtag udkobling
  2.  Kraftudtag indkobling
  3.  Sænk klippeenhederne.
  4.  Hæv klippeenhederne.
  5.  Lås
  6.  Motor sluk
  7.  Motor kør
  8.  Motor start
  9.  Lys
  10.  Hurtig
  11.  Langsom

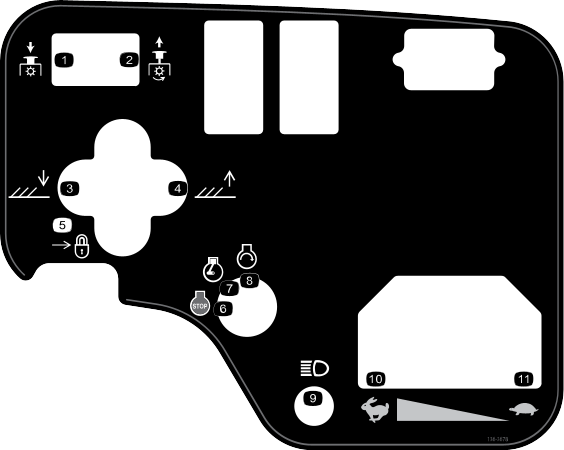

Mærkatdel: 136-3679
Model 03171
Graphic
s_decal136-3679
  1.  Kraftudtag udkobling
  2.  Kraftudtag indkobling
  3.  Sænk klippeenhederne.
  4.  Hæv klippeenhederne.

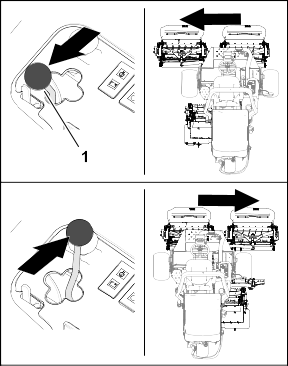

  5.  Flyt klippeenhederne til højre.
  6.  Flyt klippeenhederne til venstre.
  7.  Lås
  8.  Motor sluk
  9.  Motor kør
  10.  Motor start
  11.  Lys
  12.  Hurtig
  13.  Langsom
Mærkatdel: 136-3702
Graphic
s_decal136-3702
  1.  Advarsel læs Betjeningsvejledningen. Spænd sikkerhedsselen, og fjern ikke styrtbøjlen.
  2.  Advarsel styrtbøjlen må ikke ændres.

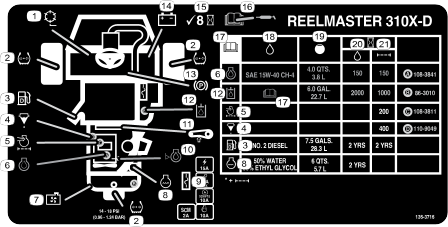

Mærkatdel: 136-3716
Graphic
s_decal136-3716
  1. Knivcylinderhastighed
  2. Dæktryk
  3. Dieselbrændstof
  4. Brændstof-/vandudskiller
  5. Motorens luftfilter
  6. Motorolie
  7. Kølergitter
  8. Kølevæske
  9. Sikringer
  10. Motoroliestand
  11. Remspænding
  12. Hydraulikvæske
  13. Parkeringsbremse
  14. Batteri
  15. Kontrollér hver 8. time.
  16. Læs betjeningsvejledningen for at få oplysninger om smøring.
  17. Læs betjeningsvejledningen.
  18. Væsker
  19. Kapacitet
  20. Væskeinterval (timer)
  21. Filterinterval (timer)

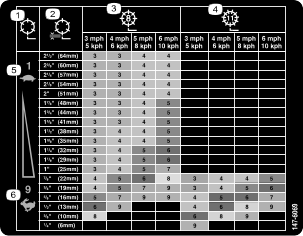

Mærkatdel: 147-6069
Graphic
s_decal147-6069
  1.  Knivcylinderhastighed
  2.  Knivcylinders klippehøjde
  3.  Justering af knivcylinder med 8 knive
  4.  Justering af knivcylinder med 11 knive
  5.  Langsom
  6.  Hurtig




Klargøring


Påkrævede dele
2
Forhjulsenhed
1
Baghjulsenhed
  1. Monter en hjulenhed på hjulnavet med ventilspindlen justeret udad.
    Bemærk: Baghjulet er smallere end forhjulene.
  2. Fastgør hjulet til navet med hjullåsemøtrikkerne, og tilspænd møtrikkerne i et krydsmønster med et moment på 61-88 Nm.
  3. Gentag proceduren for de andre hjulenheder.
Påkrævede dele
1
Rat
1
Rathætte
1
Stor spændeskive
1
Kontramøtrik
1
Skrue
    Graphic
    G402549
  1. Monter rattet som vist.
  2. Tilspænd møtrikken med et moment på 27-35 Nm.
Fare
Batterielektrolyt indeholder svovlsyre, der er dødbringende, hvis det indtages, og som forårsager alvorlige forbrændinger.
  • Drik ikke elektrolyt, og undgå kontakt med hud, øjne og tøj.
  • Bær øjenværn og gummihandsker.
  • Fyld batteriet op på et sted, hvor der altid er rent vand i nærheden til at skylle huden med.

    Graphic
    G402553.svg
  1. Fjern batteridækslet.
  2. Mål batterispændingen.
    Bemærk: Hvis den måler 12,4 V eller højere, er batteriet opladet.
  3. Hvis den måler 12,3 V eller mindre, skal du oplade batteriet ved 3 til 4 A i 4 til 8 timer.
    Advarsel
    Opladning af batteriet producerer gasser, der kan eksplodere, hvilket kan resultere i dødsfald eller alvorlig personskade.
    • Hold gnister og flammer væk fra batteriet.
    • Ryg aldrig i nærheden af batteriet.

  4. Når batteriet er opladet, tages opladeren ud af stikkontakten og frakobles batteripolerne.
  5. Graphic
    G402557
  6. Sæt pluskablet (rødt) på batteriets pluspol (+), og fastgør dem med T-bolt og møtrik.
    Bemærk: Sørg for, at pluspolen (+) sidder ordentligt fast på batteriet, og at kablet er placeret tæt ind til batteriet.
    Vigtigt
    Kablet må ikke berøre batteridækslet.

  7. Sæt minuskablet (sort) på batteriets minuspol (-), og fastgør dem med T-bolt og møtrik.
    Advarsel
    Forkert batterikabelføring kan danne gnister og beskadige maskinen og kablerne. Gnister kan få batterigasserne til at eksplodere, hvilket kan resultere i dødsfald eller alvorlig personskade.
    • Frakobl altid batteriets (sorte) minuskabel, før du frakobler det røde pluskabel.
    • Tilslut altid batteriets røde pluskabel, før du tilslutter det sorte minuskabel.

    Vigtigt
    Hvis du på noget tidspunkt fjerner batteriet, skal du sørge for, at batteriets låsebolte er monteret med bolthovederne placeret på bundsiden og møtrikkerne på topsiden. Hvis låseboltene sidder modsat, kan de være i vejen for hydraulikrørene, når du flytter klippeenhederne.

  8. Smør begge batteriforbindelser med Grafo 112X-fedt (Toro-delnr. 505-47) eller let fedt for at forhindre korrosion.
  9. Skyd gummikappen ind over pluspolen for at forhindre eventuel kortslutning.
  10. Sæt batteridækslet på.
Påkrævede dele
1
Vinkelindikator (håndholdt)
  1. Parker maskinen på en flad overflade.
  2. Graphic
    G402558
  3. Kontroller, at maskinen er i vater, ved at placere den håndholdte vinkelindikator på stellets tværvange .
  4. Hvis den håndholdte vinkelindikator ikke viser 0°, skal maskinen flyttes til et sted, hvor du kan opnå en aflæsning på 0°.
  5. Graphic
    G402560
  6. Kontroller hældningsindikatoren , der er monteret på maskinens ratrør.
    Bemærk: Hældningsindikatoren bør vise 0°, når den aflæses fra førersædet.
  7. Hvis der ikke står 0° på hældningsindikatoren, skal du løsne de fastgørelsesanordninger, der fastgør vinkelindikatoren til monteringsbeslaget, justere indikatoren for at opnå en aflæsning på 0° og derefter spænde fastgørelsesanordninger.
Påkrævede dele
1
Styrtbøjlesamling
4
Flangehovedbolt
4
Låsemøtrik
1
Slangeklemme
Advarsel
Hvis du betjener maskinen med en modificeret eller beskadiget styrtbøjle, beskytter det dig muligvis ikke tilstrækkeligt i tilfælde af, at maskinen vælter, hvilket kan resultere i dødsfald eller alvorlig personskade.
  • Monter ikke en beskadiget eller modificeret styrtbøjle på maskinen.
  • Udskift styrtbøjlen, hvis den er beskadiget. Den må ikke repareres eller modificeres.

    Graphic
    G402561
  1. Sænk styrtbøjlen ned på traktionsenhedens monteringsbeslag , således at den flugter med monteringshullerne. Sørg for, at udluftningsrøret er placeret på maskinens venstre side.
  2. Fastgør hver side af styrtbøjlen til monteringsbeslagene med 2 flangehovedbolte og 2 låsemøtrikker. Tilspænd fastgørelsesanordningerne med et moment på 81 Nm.
  3. Fastgør brændstofledningens udluftningsslange til udluftningsrøret med slangeklemmen .
    Forsigtig
    Hvis du starter motoren med brændstofledningens udluftningsslange koblet fra udluftningsrøret, vil der løbe brændstof fra slangen, hvilket øger risikoen for brand eller eksplosion. En brand eller eksplosion forårsaget af brændstof kan resultere i dødsfald eller alvorlig personskade.
    Forbind brændstofledningens udluftningsslange til udluftningsrøret, før motoren startes.

Påkrævede dele
1
Løftearmssæt (ekstraudstyr bestilles separat)
Klargøring til montering af løftearmene
    Graphic
    G402564
  1. Sæt en drejestang i hver løftearm , og ret monteringshullerne ind efter hinanden.
  2. Fastgør drejestængerne til løftearmene med 2 bolte (5/16" x ").
  3. Tilspænd boltene med et moment på 37-45 Nm.
  4. Graphic
    G402566
  5. Foran på maskinen skal du fjerne de 2 flangebolte (½" x 2"), der fastgør drejeakselleddet til løftearmens drejeaksler , og fjerne leddet.
    Bemærk: Behold drejeakselleddet og flangeboltene.
Montering af løftearmene på maskinen
    Graphic
    G402567
  1. Fastgør løftearmene på løftearmenes drejeaksler som vist.
  2. Fastgør det tidligere fjernede drejeakselled til løftearmenes drejeaksler med de 2 flangebolte (½" x 2") .
  3. Tilspænd flangeboltene (½" x 2") til 95 Nm.
Montering af løftecylinderen på den venstre løftearm
    Graphic
    G402568
  1. Monter løftecylinderen på venstre løftearm som vist.
  2. Påfør litiumbaseret fedt nr. 2 på løftearmens og hydraulikcylinderens smørenipler .
Montering af løftecylinderen på den højre løftearm
    Graphic
    G402572
  1. Placer en dræningsbakke under løftecylinderens hydraulikfittings.
  2. Graphic
    G402570
  3. Ved løftecylinderen skal du løsne returslangens lige drejefitting og løfteslangens 90°-drejefitting .
  4. Pak slangefittingsene ind med en klud.
  5. Graphic
    G402573
  6. Flyt langsomt løftecylinderstangen , indtil den flugter med hullerne i den højre løftearms flanger .
    Vigtigt
    Der vil løbe noget hydraulikvæske ud ved slangefittingsene, når du flytter løftecylinderstangen.

  7. Monter stangen på flangerne med monteringspinden , 2 afstandsbøsninger og 2 låseringe .
  8. Påfør litiumbaseret fedt nr. 2 på løftearmens og hydraulikcylinderens smørenipler .
  9. Graphic
    G402574
  10. Tilspænd de lige fittings i returslangerne og løfteslangerne med et moment på 37-45 Nm.
  11. Rens maskinen for hydraulikvæske.
Påkrævede dele
3
Klippeenhed (ekstraudstyr bestilles separat)
Klargøring af klippeenhederne
  1. Tag klippeenhederne ud af papkasserne.
  2. Juster klippeenhederne som anført i betjeningsvejledningen til klippeenhederne.

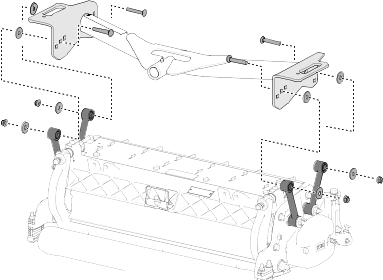

Montering af bærerammerne til de forreste klippeenheder
Klippeenhed med led
Bemærk: De forreste bærerammer er en del af løftearmssættet, der er ekstraudstyr.
    Graphic
    G402575
  1. Ret hullerne i pladerne på den forreste bæreramme ind efter hullerne i klippeenhedens monteringsplader.
    Bemærk: Hvis du starter med at montere bag på klippeenheden, skal du bruge det midterste hul i pladen.
  2. Fastgør klippeenheden på den bageste bæreramme som vist.
  3. Tilspænd flangelåsemøtrikkerne med et moment på 37-45 Nm.
  4. Gentag denne procedure for den anden forreste klippeenhed og bæreramme.
Montering af klippeenheden og den bageste bæreramme
Klippeenhed med led
Bemærk: Den bageste bæreramme er en del af løftearmssættet, der er ekstraudstyr.
    Graphic
    G402576
  1. Ret hullet i pladerne på den bageste bæreramme ind efter hullet i klippeenhedens monteringsplader.
    Bemærk: Hvis du starter med at montere bag på klippeenheden, skal du bruge det midterste hul i pladen.
  2. Fastgør klippeenheden på den bageste bæreramme som vist.
  3. Tilspænd flangelåsemøtrikkerne med et moment på 37-45 Nm.
Montering af bærerammerne til de forreste klippeenheder (kun for klippeenhed model 03192)
Klippeenhed med monteringsplader
Bemærk: De forreste bærerammer er en del af løftearmssættet, der er ekstraudstyr.
    Graphic
    G402577
  1. Ret hullerne i pladerne på den forreste bæreramme ind efter hullerne i klippeenhedens monteringsplader.
    Bemærk: Hvis du starter med at montere bag på klippeenheden, skal du bruge de midterste huller på hver plade.
  2. Fastgør klippeenheden på bærerammen som vist.
  3. Tilspænd flangelåsemøtrikkerne med et moment på 37-45 Nm.
  4. Gentag denne procedure for den anden forreste klippeenhed og bæreramme.
Montering af klippeenheden og den bageste bæreramme (kun for klippeenhed model 03192)
Klippeenhed med monteringsplader
Bemærk: Den bageste bæreramme er en del af løftearmssættet, der er ekstraudstyr.
    Graphic
    G402578
  1. Ret hullerne i pladerne på den bageste bæreramme ind efter hullerne i klippeenhedens monteringsplader.
    Bemærk: Hvis du starter med at montere bag på klippeenheden, skal du bruge de midterste huller på hver plade.
  2. Fastgør klippeenheden på bærerammen som vist.
  3. Tilspænd flangelåsemøtrikkerne med et moment på 37-45 Nm.
    Graphic
    G402579
  1. Skub en trykskive på hver løftearms drejestang.
  2. Skub klippeenhedens bæreramme på drejestangen, og fastgør den med en ringstift .
    Bemærk: På de bageste klippeenheder skal trykskiven placeres mellem bærerammens bagende og ringstiften.

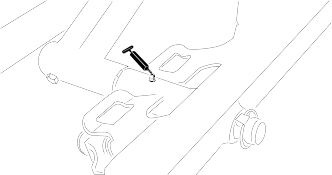

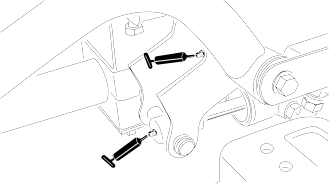

  3. Smør alle drejepunkter på løftearme og bærerammer med fedt.
    Vigtigt
    Sørg for, at slangerne ikke er snoede og har skarpe buk, samt at slangerne til den bageste klippeenhed er ført som vist. Hæv klippeenhederne, og forskyd dem mod venstre (model 03171). Slangerne til den bageste klippeenhed må ikke berøre traktionskablets beslag. Juster fittingsene og/eller slangerne om nødvendigt.
    Graphic
    G402580

  4. Graphic
    G530097

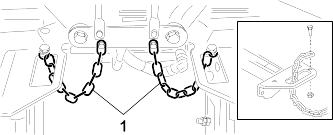

  5. Før en tippekæde op gennem åbningen i enden af hver bæreramme. Fastgør tipperkæden øverst på bærerammen med en bolt og en låsemøtrik.
    Graphic
    G402582
  1. Placer klippeenhederne foran løftearmenes drejestænger.
  2. Fjern vægten , O-ringen og 2 monteringsbolte fra enden af højre klippeenhed.
  3. Fjern proppen fra lejehuset, og monter vægten og O-ringen.
  4. Gentag trin 2 og 3 på de resterende skæreenheder.
  5. Graphic
    G402583
  6. Isæt O-ringen på drivmotorens flange .
  7. Monter motoren på klippeenhedens drivende, og fastgør den med 2 bolte.
Påkrævede dele
1
Telematikenhed
1
Enhedsbeslag
1
Telematikledningsnet
2
Sekskantbolt (nr. 10 x ¾")
2
Låsemøtrik (nr. 10)
1
Bøjleskrue
2
Flangemøtrik (")
    Graphic
    G534669s
  1. Brug 2 sekskantbolte (nr. 10 x ¾") og 2 låsemøtrikker (nr. 10) til at fastgøre telematikenheden til enhedsbeslaget .
  2. Graphic
    G534681s
  3. Fastgør enhedsbeslaget øverst til højre på styrtbøjlen med en bøjleskrue og 2 flangemøtrikker (") .
  4. Åbn motorhjelmen.
  5. Graphic
    G534702s
  6. Forbind enhedsstikket til telematik-ledningsnetsstikket mærket P02 .
  7. Graphic
    G534716s

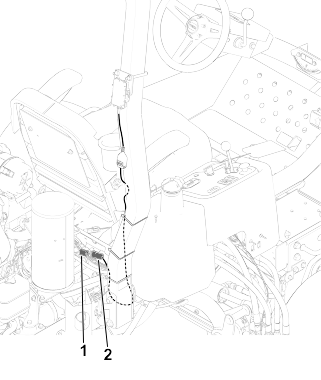

  8. Før ledningsnettet ned ad styrtbøjlen, og slut ledningsnetstikket, der er mærket P01 , til maskinens ledningsnetstik, der er mærket P50 .
  9. Luk og lås motorhjelmen.
  10. Fastgør ledningsnettet på styrtbøjlen med kabelbånd som vist.
Afstandskontrol for løftearmene og den bageste klippeenhed
    Graphic
    G402584
  1. Tænd motoren, hæv klippeenhederne, sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset.
  2. Mål afstanden mellem den venstre løftearm og gulvpladebeslaget på de forreste klippeenheder. Gør det samme for den højre løftearm og gulvpladebeslaget.
    Bemærk: Afstanden bør være mellem 5 og 8 mm . Hvis afstanden ikke er inden for dette område, skal løftecylinderen på klippeenheden justeres.
    Vigtigt
    Hvis der ikke er afstand ved det forreste pladebeslag, kan løftearmene blive beskadiget.

  3. Graphic
    G402585
  4. Ved den bageste klippeenhed skal du måle afstanden mellem slidbåndet øverst på den bageste klippeenheds slidstang og kofangerens ende .
    Bemærk: Afstanden bør være mellem 0,51 og 2,54 mm . Hvis afstanden ikke er inden for dette område, skal løftecylinderen på klippeenheden justeres.
    Vigtigt
    Hvis der ikke er afstand ved den bageste slidstang, kan klippeenheden blive beskadiget.

  5. Tænd motoren, sænk klippeenhederne, sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset.
Justering af afstanden for løftearmene
    Graphic
    G402586
  1. På hver side af maskinen skal du løsne kontramøtrikkerne og dreje løftearmenes stopbolte tilbage .
  2. Graphic
    G402587
  3. Løsn kontramøtrikken på løftecylinderstangen .
  4. Fjern bolten fra stangenden, og drej gaffelkontramøtrikken.
  5. Monter bolten, og kontroller afstanden.
  6. Gentag trin 1 til 4 om nødvendigt.
  7. Tænd motoren, hæv klippeenhederne, sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset.
  8. Mål afstanden mellem de venstre og højre løftearme og gulvpladebeslagene.
    Bemærk: Afstanden bør være mellem 0,51 og 2,54 mm.
  9. Gentag trin 6 og 7 efter behov.
  10. Stram gaffelkontramøtrikken.
  11. Gentag trin 1 til 1 på den anden side af maskinen.
Justering af løftearmens stopbolte
Vigtigt
Hvis der ikke er afstand ved stopboltene, kan løftearmene blive beskadiget.

Bemærk: Hvis den bageste løftearm klaprer under transport, skal afstanden reduceres.
    Graphic
    G402588
  1. Tænd motoren, hæv klippeenhederne, sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset.
  2. Juster kontramøtrikkerne og stopbolten , indtil der er 0,13-1,02 mm mellem stopbolten og løftearmens plade .
  3. Gentag trin 2 for den anden løftearm.
  4. Tænd motoren, sænk klippeenhederne, sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset.
Justering af afstanden for den bageste klippeenhed
  1. Løsn kontramøtrikken på løftecylinderstangen .
  2. Graphic
    G402589
  3. Tag fat i cylinderstangen tæt ved kontramøtrikken med en knibtang og en klud, og drej stangen.
    Bemærk: Afstanden mellem slidbåndet og kofangerens ende reduceres, hvis du forkorter stangen.
  4. Tænd motoren, hæv klippeenhederne, sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset.
  5. Mål afstanden mellem slidbåndet øverst på den bageste klippeenheds slidstang og kofangerens ende.
    Bemærk: Afstanden bør være mellem 0,51 og 2,54 mm.
  6. Gentag trin 1 til 4 efter behov.
  7. Tænd motoren, sænk klippeenhederne, sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset.
  8. Spænd kontramøtrikken.
  1. Parker maskinen på en plan overflade, sænk klippeenhederne, og aktiver parkeringsbremsen.
  2. Sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset.
  3. Kontroller dæktrykket, og juster om nødvendigt.
    Bemærk: Dækkene er oppumpede med overtryk med henblik på forsendelse.
  4. Kontrollér hydraulikvæskestanden.
  5. Smøring af maskinen.
    Bemærk: Hvis maskinen ikke smøres ordentligt, kan det føre til for tidligt svigt i vigtige dele.

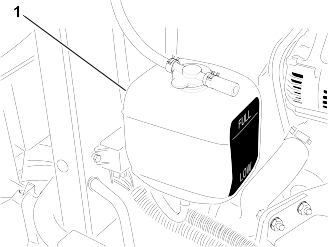

  6. Åbn motorhjelmen, og kontrollér kølervæskestanden.
  7. Kontrollér motoroliestanden, og luk og lås motorhjelmen.
    Bemærk: Motoren leveres med olie i krumtaphuset; Kontrollér dog oliestanden før og efter, at motoren startes første gang.
CE-maskiner
Påkrævede dele
1
Hjelmlåsebeslag
2
Nitte
1
Spændeskive
1
Skrue (¼" x 2")
1
Låsemøtrik (¼")
  1. Fjern motorhjelmslåsen fra hjelmlåsebeslaget.
  2. Graphic
    G402590
  3. Fjern de 2 nitter og hjelmlåsbeslaget fra motorhjelmen.
  4. Graphic
    G402591
  5. Når du nivellerer monteringshullerne, skal du placere CE-låsebeslaget og hjelmlåsebeslaget på motorhjelmen.
    Bemærk: Låsebeslaget skal være placeret mod hjelmen.
    Fjern ikke bolt- og møtriksamlingen fra låsebeslagets arm.
  6. Ret spændeskiverne ind efter hullerne på indersiden af motorhjelmen.
  7. Nit beslagene og spændeskiverne fast til motorhjelmen.
  8. Graphic
    G402592
  9. Sæt låsen fast på hjelmlåsebeslaget
  10. Graphic
    G402593
  11. Skru bolten ind i den anden arm på hjelmlåsebeslaget for at låse låsen på plads.
    Bemærk: Tilspænd møtrikken og bolten, indtil bolten ikke længere bevæger sig frem og tilbage i hjelmlåsebeslaget.
CE-maskiner
Påkrævede dele
1
Udstødningsværn
4
Selvskærende skrue
    Graphic
    G402594
  1. Placer og fastgør udstødningsværnet til stellet med 4 selvskærende skruer.
CE-maskiner
Påkrævede dele
1
Mærkat med produktionsår
1
CE-mærkat
Påsætning af mærkaten med produktionsår og CE-mærkaten
    Graphic
    G411007
  1. Tør venstre stel i nærheden af model-/serienummerpladen af med sprit, og lad stellet tørre.
  2. Fjern bagsiden, og påfør mærkaten med produktionsår på stellet i nærheden af serienummerpladen.
  3. Graphic
    G402596
  4. Tør venstre stel i nærheden af motorhjelmslåsen af med sprit, og lad stellet tørre.
  5. Fjern bagsiden, og påfør CE-mærkaten på stellet.
Påkrævede dele
1
Tipperullesæt (ikke inkluderet)
Når der klippes med større klippehøjder, skal tipperullesættet monteres.
  1. Hæv klippeenhederne.
  2. Graphic
    G402598
  3. Find rammebeslaget over den midterste klippeenhed.
  4. Tryk ned på frontrullen over den midterste klippeenhed, og juster tippebeslagets huller , så de flugter med hullerne på rammebeslaget, således at der opnås den samme rullekontakt, når tippebeslaget er monteret.
  5. Sænk klippeenhederne og monter tippebeslaget på rammen med de fastgørelsesanordninger, der følger med sættet.




Produktoversigt


Graphic
G403727
  1.  Motorhjelm
  2.  Frersde
  3.  Styrearm
  4.  Rat
  5.  Sdejusteringshndtag
  6.  Forreste klippeenheder
  7.  Bageste klippeenhed

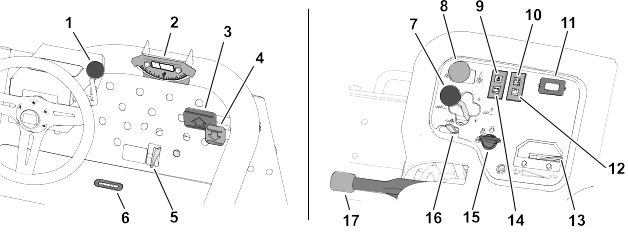

Betjeningsanordninger

Graphic
G450123
  1. Ratindstillingshåndtag
  2. Hældningsindikator
  3. Traktionspedal til fremadkørsel
  4. Traktionspedal til bakning
  5. Klippe/transportskyder
  6. Indikatorsprække
  7. Greb til flytning af klippeenheder
  8. Drevkontakt til klippeenhed
  9. Kontrollampe for olietryk
  10. Kontrollampe for motorens kølevæsketemperatur
  11. Timetæller
  12. Gløderørets kontrollampe
  13. Gashåndtag
  14. Generatorlampe
  15. Nøglekontakt
  16. Løftegrebslås
  17. Parkeringsbremse
Nøglekontakt
Graphic
G444247
  1.  Slukket
  2.  Kør/forvarm motoren
    Bemærk: Når nøglen er i positionen Run/Preheat (kør/forvarm), aktiveres gløderøret, og kontrollampen lyser i ca. 7 sekunder.
  3.  Start
Traktionspedaler
Graphic
G450112
  1.  Kør fremad tryk på den traktionspedalen til fremadkørsel.
  2.  Kør baglæns (eller for at hjælpe med standsning, når du kører fremad) tryk på traktionspedalen til bakning.
Lad pedalerne bevæge sig, eller flyt dem til positionen Neutral for at stoppe maskinen.
Klippe-/transportskyder
Graphic
G444501
  1.  Transportflyt skyderen til denne position, når maskinen transporteres.
    Bemærk: Klippeenhederne sænkes ikke, når skyderen står i positionen Transport.
  2.  Mow (klip) flyt skyderen til denne position for at betjene klippeenhederne.
Greb til flytning af klippeenheder
Hæv/sænk
Graphic
G465011
  1.  Sænk
    Bemærk: Klippeenhederne kan ikke sænkes, medmindre motoren kører. Du behøver ikke at holde grebet i den fremadrettede position, mens klippeenhederne sænkes.
  2.  Hæv
    Bemærk: Knivcylindrene kører ikke, mens klippeenhederne hæves.
Sideskift
Model 03171
Graphic
G465022
  1.  Skift til højre
  2.  Skift til venstre
Bemærk: Du må kun foretage sideskift, når klippeenhederne er løftede, eller hvis de er nede på jorden, og maskinen bevæger sig.
Fare
Maskinens stabilitet mindskes, hvis klippeenhederne flyttes under kørsel ned ad bakke. Dette kan forårsage væltning, der kan medføre personskade eller død.
Flyt klippeenhederne, så de peger op ad skråningen, ved kørsel på en skråning.

Hældningsindikator
Hældningsindikatoren angiver maskinens hældningsvinkel på en skråning i grader.
Indikatorsprække
Sprækken i operatørens platform viser, hvornår klippeenhederne er i midterpositionen.
Drevkontakt til klippeenhed
Graphic
G453441
  1.  Deaktiveret
  2.  Aktiveret
Gashåndtag
Graphic
G465025
  1.  Øg motorens hastighed
  2.  Sænk motorens hastighed
Løftegrebslås

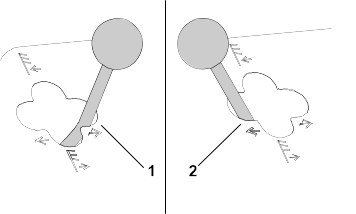

Graphic
G465028
  1.  Lås op
  2.  Låst (forhindrer klippeenheder i at falde)
Parkeringsbremse
Når motoren er slukket, skal du aktivere parkeringsbremsen for at undgå, at maskinen bevæger sig ved et uheld.
Graphic
G465039
  1.  Indkoblet
  2.  Udkoblet
Bemærk: Motoren slukker, hvis du træder på traktionspedalen, mens parkeringsbremsen er trukket.
Advarselslampe for olietryk
Advarselslampen for olietryk lyser, når olietrykket i motoren falder til under et sikkert niveau.
Advarselslampe for kølevæsketemperatur
Temperaturadvarselslampen lyser, hvis motorens kølevæsketemperatur er høj. Ved denne temperatur slukker klippeenhederne. Hvis kølevæsketemperaturen stiger yderligere 5,5 °C, slukker motoren for at undgå yderligere beskadigelse.
Generatorlampe
Generatorlampen slukker, når motoren kører. Hvis generatorlampen lyser, mens motoren kører, skal du kontrollere opladningssystemet og reparere det efter behov.
Gløderørskontrollampe
Gløderørskontrollampen lyser, når gløderørene er aktiverede.
Timetæller
Timetælleren angiver maskinens samlede antal driftstimer. Timetælleren begynder at tælle, så snart tændingen er tændt.

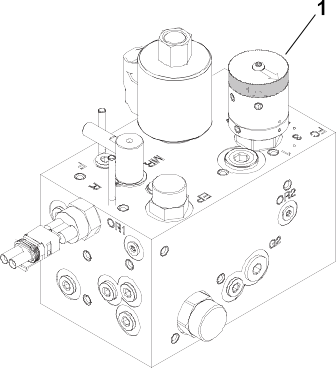

Plæneklippermanifold

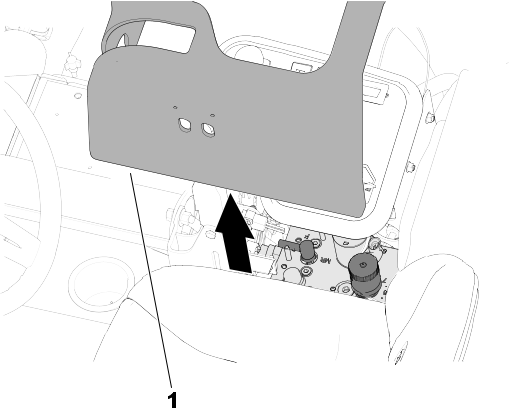

Plæneklippermanifolden er placeret under kontrolkonsollens dæksel.
Graphic
G465040
  1. Baglapningsregulator
  2. Hastighedsregulator til knivcylindre
Greb til regulering af knivcylinderhastigheden
Brug plæneklippermanifoldens greb til regulering af knivcylinderhastigheden til at justere klippeenhedernes klippehastighed (knivcylinderhastighed).
Drej grebet til regulering af knivcylinderhastigheden mod uret for at øge knivcylinderhastigheden. Drej knappen med uret for at sænke knivcylinderhastigheden.
Se Klippehastighed (knivcylinderhastighed) og Justering af knivcylinderhastigheden for at få mere vide om, hvordan man justerer knivcylinderens hastighedsregulator.
Baglapningsregulering
Baglapningsgrebet styrer, hvilken retning klippeenhederne drejer, når du klipper, eller når du baglapper knivcylindrene og bundknivene.
Drej baglapningsgrebet til F-positionen under græsklipning. Drej grebet til R-positionen, når du baglapper klippeenhederne.
Bemærk: Drej ikke på baglapningsgrebet, mens knivcylindrene roterer.
Brændstofmåler
Graphic
G465051
Ratindstillingshåndtag
Lås op for ratindstillingshåndtaget, vip rattet til den ønskede position, og lås håndtaget for at låse indstillingen.
Graphic
G444513
  1.  Lås op
  2.  Lås

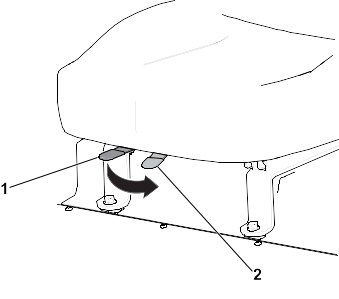

Sædejusteringshåndtag
Flyt betjeningselementet til den ulåste position, juster sædet til den ønskede position, og lås betjeningselementet for at fastgøre sædets position.
Graphic
G465052
  1.  Låst
  2.  Låst op
Specifikationer
Bemærk: Specifikationer og design kan ændres uden forudgående varsel.
Transportbredde
203 cm eller 183 cm klippebredde
234 cm eller 216 cm klippebredde
Klippebredde
183 cm eller 216 cm
Længde
248 cm
Højde
193 cm med styrtbøjlesystem
Nettovægt*
844 kg
Brændstoftankens kapacitet
28 liter
Transporthastighed
0-14 km/t
Klippehastighed
0-10 km/t
Hastighed ved bakning
0-6 km/t
*Med klippeenheder og væsker

Redskaber/tilbehør

Der kan fås en række forskellige Toro-godkendte redskaber og tilbehør til brug sammen med maskinen, som gør den bedre og mere alsidig. Kontakt en autoriseret serviceforhandler eller autoriseret Toro-distributør, eller gå ind på www.Toro.com for at få en fortegnelse over alle godkendte redskaber og alt godkendt tilbehør.
Brug kun originale Toro-reservedele og tilbehør for at sikre optimal ydelse og sikre, at maskinen fortsat overholder sikkerhedscertificeringen.




Betjening


Før betjening

Udførelse af daglig vedligeholdelse
Før maskinen startes hver dag, skal fremgangsmåderne for Hver anvendelse/Dagligt udføres som beskrevet i vedligeholdelsesskemaet.
Brændstof
Brændstofspecifikationer
Vigtigt
Brug aldrig petroleum eller benzin i stedet for dieselbrændstof.

Petroleumdiesel
Type
Brug sommerdieselolie (nr. 2-D) ved temperaturer over -7° C og vinterdieselolie (nr. 1-D eller en blanding af nr. 1-D/2-D) ved temperaturer under -7° C. Brug af vinterdieselbrændstof ved lavere temperaturer giver et lavere flammepunkt og en kold flowkarakteristik, som letter start og minimerer tilstopning af brændstoffilteret.
Brug af sommerdieselolie over -7 °C bidrager til at forlænge brændstofpumpens levetid og giver øget kraft sammenlignet med vinterdieselolie.
Svovlindhold
Lavt (<500 ppm) eller ekstra lavt (<15 ppm)
Mindste cetantal
40
Opbevaring
Køb kun nok rent, frisk diesel- eller biodieselbrændstof, som du kan bruge op inden for 180 dage. Brug ikke brændstof, der har været opbevaret i mere end 180 dage.
Olie og additiver
Fyld ikke i brændstoffet
Biodiesel
Type
Denne maskine kan også bruge et blandet biodieselbrændstof på op til B20 (20 % biodiesel, 80 % petroleumdiesel).
Andelen af petroleumdiesel bør være lav eller have et ekstra lavt svovlindhold.
Brug B5 (biodieselindhold på 5 %) eller blandinger med et lavere biodieselindhold under kolde vejrforhold.
Mindste cetantal
40
Forholdsregler for biodiesel
Malede overflader kan beskadiges af biodieselblandinger.
Efterse tætninger, slanger og pakninger, der kommer i berøring med brændstoffet, da de kan forringes over tid.
Tilstopning af brændstoffilteret kan forventes i tiden efter, at du er gået over til at bruge blandet biodieselbrændstof.
Kontakt en autoriseret Toro-forhandler for at få flere oplysninger om biodiesel.
Opbevaring
Køb kun nok rent, frisk diesel- eller biodieselbrændstof, som du kan bruge op inden for 180 dage. Brug ikke brændstof, der har været opbevaret i mere end 180 dage.
Olie og additiver
Fyld ikke i brændstoffet

Biodieselbrændstof skal opfylde:
Standard
Sted
ASTM D6751
USA
EN 14214
EU
Blandet brændstof skal opfylde:
ASTM D975
USA
EN 590
EU
Påfyldning af brændstof
    Graphic
    G411004
  1. Parker maskinen på en plan flade, sænk klippeenhederne til jorden, aktiver parkeringsbremsen, sluk motoren, og tag nøglen ud.
  2. Rengør området omkring brændstoftankens dæksel .
  3. Fjern brændstofdækslet.
  4. Fyld tanken med brændstof op til påfyldningsstudsen.
  5. Monter dækslet, og tør eventuelt spildt brændstof op.
Kontrol af sikkerhedskontakterne
Forsigtig
Hvis sikkerhedskontakterne frakobles eller beskadiges, kan maskinen reagere uventet og forårsage mindre eller moderat personskade.
  • Pil ikke ved sikkerhedskontakterne.
  • Kontroller dagligt, at sikkerhedskontakterne fungerer, og udskift eventuelle beskadigede kontakter, før du betjener maskinen.

Vigtigt
Hvis din maskine viser nogen fejl ved kontrol af sikkerhedskontakterne, skal du kontakte en autoriseret Toro-forhandler.

Klargøring af maskinen
  1. Kør langsomt maskinen til et åbent område.
  2. Sænk klippeenhederne, sluk motoren, og aktiver parkeringsbremsen.
Kontrol af sikkerhedskontakten for traktionspedalen ved start
  1. Tag plads i førersædet, og aktivér parkeringsbremsen.
  2. Deaktiver kontakten til regulering af skæreknive.
  3. Træd på traktionspedalen, og drej nøglen til positionen Start.
Bemærk: Startgeneratoren bør ikke tørne motoren, mens traktionspedalen er trådt ned.
Kontrol af sikkerhedskontakten for klippeenhedens drevkontakt ved start
  1. Tag plads i førersædet, og aktiver parkeringsbremsen.
  2. Aktiver drevkontakten til klippeenheden.
  3. Sørg for, at din fod er væk fra traktionspedalen, og drej nøglen til positionen Start.
Bemærk: Startgeneratoren bør ikke tørne motoren, mens klippeenhedens drevkontakt er i positionen Engage (aktiveret).
Kontrol af sikkerhedskontakten for parkeringsbremsen og sædet ved kørsel
  1. Tag plads i førersædet, og aktiver parkeringsbremsen.
  2. Deaktiver kontakten til regulering af skæreknive.
  3. Sørg for, at din fod er væk fra traktionspedalen, og start motoren.
  4. Deaktiver parkeringsbremsen.
  5. Rejs dig fra førersædet.
Bemærk: Motoren bør slukke, hvis du ikke sidder i førersædet, og parkeringsbremsen er deaktiveret.
Kontrol af sikkerhedskontakten for parkeringsbremsen og traktionspedalen ved kørsel
  1. Tag plads i førersædet, og aktiver parkeringsbremsen.
  2. Deaktiver kontakten til regulering af skæreknive.
  3. Hold foden væk fra traktionspedalen, og start motoren.
  4. Træd traktionspedalen ned.
Bemærk: Motoren bør slukke, hvis parkeringsbremsen er aktiveret, og traktionspedalen er trådt ned.
Kontrol af sikkerhedskontakten for sædet og traktionspedalen ved kørsel
  1. Tag plads i førersædet, og aktiver parkeringsbremsen.
  2. Deaktiver kontakten til regulering af skæreknive.
  3. Hold foden væk fra traktionspedalen, og start motoren.
  4. Deaktiver parkeringsbremsen.
  5. Rejs dig fra førersædet.
  6. Træd traktionspedalen ned.
Bemærk: Motoren bør slukke, hvis du ikke sidder i førersædet, og traktionspedalen er trådt ned.

Under betjening

Start af motoren
Vigtigt
Du skal udlufte brændstofsystemet, før du starter motoren, hvis du starter den for første gang, hvis motoren er slukket, fordi den er løbet tør for brændstof, eller hvis du har udført vedligeholdelse af brændstofsystemet. Se Udluftning af brændstofsystemet.

  1. Sørg for, at parkeringsbremsen er aktiveret, og at drevkontakten til klippeenheden er i positionen Disengage (deaktiveret).
  2. Tag foden væk fra traktionspedalen og sørg for, at pedalen er i den neutrale position.
  3. Flyt gashåndtaget til positionen for ½ gas.
  4. Sæt nøglen i tændingen, og drej den til positionen On/Preheat (til/forvarm), indtil gløderørets kontrollampe slukkes (ca. 7 sekunder). Drej derefter nøglen til positionen Start for at aktivere startmotoren. Slip nøglen, når motoren starter.
    Bemærk: Nøglen drejer automatisk over på positionen Til/kør.
    Vigtigt
    Aktiver ikke starteren længere end 15 sekunder for at forhindre overophedning af startermotoren. Efter 10 sekunders vedvarende tørning skal du vente i 60 sekunder, før startermotoren aktiveres igen.

  5. Når motoren startes første gang eller efter en hovedreparation af motoren, skal maskinen betjenes i fremadgående og baglæns retning i 12 minutter. Betjen også løftearmen og klippeenhedens drevkontakt for at sikre, at alle dele fungerer korrekt.
    Bemærk: Drej rattet til højre og venstre for at undersøge styreegenskaberne. Sluk derefter motoren, og undersøg, om der er olielækager, løse dele eller anden form for slid eller skader.
    Forsigtig
    Kontrol af olielækager, løse dele og andre fejl kan medføre mindre eller moderat personskade.
    Sluk for motoren, og vent, til alle bevægelige dele er standset, før du kontrollerer, om der er olielækager, løse dele eller andre fejl.

Slukning af motoren
  1. Flyt gashåndtaget til positionen Idle (tomgang).
  2. Aktiver parkeringsbremsen.
  3. Flyt klippeenhedens drevkontakt til positionen Disengage (deaktiveret).
  4. Sænk klippeenhederne.
  5. Sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset.
Klipning af græs med maskinen
  1. Kør maskinen til klippeområdet, og juster maskinen uden for klippeområdet til første kørte bane.
  2. Tryk klippeenhedens drevkontakt til positionen Disengage (deaktiveret).
  3. Sæt gashåndtaget i positionen Fast (hurtig).
  4. Sænk klippeenhederne helt ved hjælp af klippeenhedens gearstang.
  5. Tryk klippeenhedens drevkontakt til positionen Engage (aktiveret).
  6. Løft klippeenhederne op fra jorden ved hjælp af klippeenhedens gearstang.
  7. Når du når kanten af klippeområdet for at begynde at klippe, skal du sænke klippeenhederne med klippeenhedens gearstang.
    Bemærk: Øv dig for at sikre, at klippeenhederne ikke sænkes for tidligt eller klipper et utilsigtet område.
  8. Fuldfør klippebanen.
  9. Når du nærmer dig den modsatte kant af fairwayen (før du når kanten af klippeområdet), skal du trække klippeenhedens gearstang tilbage blot længe nok til at hæve skæreenhederne og derefter slippe grebet.
    Vigtigt
    Hold ikke klippeenhedens gearskiftehåndtag tilbage, mens du drejer.

  10. Udfør en dråbeformet vending, så du er hurtigt klar til næste omgang.
Sideskift af klippeenhederne
Model 03171
    Graphic
    G402857
  1. Brug klippeenhedernes gearstang til at hæve klippeenhederne fra jorden.
  2. Flyt klippeenhedernes gearstang til venstre eller højre for at flytte klippeenhederne til venstre eller højre.
  3. Brug klippeenhedens gearstang til at sænke klippeenhederne ned på jorden.
Kørsel af maskinen i transporttilstand
Graphic
G402852
  1. Flyt klippeenhedens drevkontakt til positionen Disengage (deaktiveret).
  2. Hæv klippeenhederne til transportposition.
  3. Flyt klippe-/transportskyderen til venstre til positionen Transport .
Vigtigt
Vær forsigtig, når du kører gennem snævre passager, så du ikke kommer til at beskadige maskinen eller klippeenhederne. Vær ekstra forsigtig, når du betjener maskinen på skråninger. Kør langsomt, og undgå skarpe drejninger på skråninger for at forhindre væltning.

Bemærk: Du kan ikke sænke klippeenhederne, mens du betjener maskinen i transporttilstand.
Klippehastighed (knivcylinderhastighed)
For at opnå en konstant, høj klippekvalitet og et ensartet udseende efter klipningen er det vigtigt, at knivcylinderhastigheden er afstemt efter klippehøjden.
Vigtigt
Hvis knivcylinderhastigheden er for lav, vil der måske kunne ses klippemærker. Hvis knivcylinderhastigheden er for høj, kan klipningen måske få et pjusket udseende.

Valg af knivcylinderhastighed
Klippehøjde
Cylinder med 8 knive
Cylinder med 11 skæreknive
5 km/t
(3 mph)
6 km/t
(4 mph)
8 km/t
(5 mph)
9,6 km/t
(6 mph)
5 km/t
(3 mph)
6 km/t
(4 mph)
8 km/t
(5 mph)
9,6 km/t
(6 mph)
63,5 mm
2½"
3
3
4
4
60,3 mm
2"
3
3
4
4
57,2 mm
2¼"
3
3
4
4
54,0 mm
2"
3
3
4
4
50,8 mm
2"
3
3
4
4
47,6 mm
1"
3
3
4
5
44,5 mm
1¾"
3
3
4
5
41,3 mm
1"
3
3
4
5
38,1 mm
1½"
3
4
4
5
34,9 mm
1"
3
4
4
5
31,8 mm
1¼"
3
4
5
6
28,8 mm
1"
3
4
5
6
25,4 mm
1"
3
4
5
7
22,2 mm
"
4
5
6
8
3
4
4
5
19,1 mm
¾"
4
5
7
9
3
4
5
6
15,9 mm
"
5
7
9
9
4
5
6
7
12,7 mm
½"
6
9
4
6
8
9
9,5 mm
"
8
6
8
9
6,4 mm
¼"
9
Bemærk: Jo højere tal, desto højere hastighed.

Justering af knivcylinderhastigheden
    Graphic
    G411273
  1. Kontroller klippehøjdeindstillingen på klippeenhederne. Kig i kolonnen i skemaet over valg af knivcylinderhastighed, der giver en oversigt over cylindere med enten 8 eller 11 skæreknive, og find den klippehøjde, der ligger nærmest din faktisk indstillede klippehøjde. Følg rækken mod højre for at finde det knivcylindertal, der svarer til denne klippehøjde.
  2. Løft dækslet af styrearmen.
  3. Graphic
    G411274
  4. Drej hastighedsregulatorgrebet til knivcylinderhastigheden til det knivcylindertal, du fandt i trin 1.
  5. Monter dækslet på styrearmen.
  6. Brug maskinen i nogle dage, og undersøg derefter klippehøjden for at sikre klippekvaliteten. Grebet til regulering af knivcylinderhastigheden kan flyttes én position i forhold til det knivcylindertal, som fremgår af skemaet, for at kompensere for græssets tilstand, afklippet græshøjde og personlig præference.
Udluftning af brændstofsystemet
    Graphic
    G411275
  1. Parker maskinen på en plan flade, sænk klippeenhederne til jorden, aktiver parkeringsbremsen, sluk motoren, og fjern nøglen.
  2. Sørg for, at brændstoftanken er mindst halvt fuld.
  3. Åbn motorhjelmen, og løft den op.

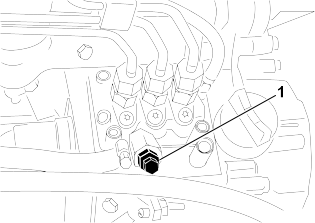

  4. Åbn udluftningsskruen på brændstofindsprøjtningspumpen.
  5. Drej tændingsnøglen til positionen On (Til).
    Bemærk: Den elektriske brændstofpumpe kører og tvinger luften ud omkring udluftningsskruen.
  6. Spænd skruen, og drej tændingsnøglen til positionen Off (Fra).
Bemærk: Motoren bør starte, når du har fulgt denne proceduren. Hvis motoren ikke starter, kan det være nødvendigt at udlufte indsprøjtningsdyserne.
Tips til betjening
Klippeteknikker
  • Når du skal begynde at klippe, skal du indkoble klippeenhederne og derefter nærme dig klippeområdet langsomt. Når de forreste klippeenheder er over klippeområdet, skal du sænke dem.
  • Find et træ eller en anden genstand i det fjerne, og kør lige hen imod det eller den, så du opnår den professionelle lige klippelinje og de striber, der er ønskværdige til visse formål.
  • Så snart de forreste klippeenheder når kanten af klippeområdet, skal du løfte klippeenhederne og udføre en tåreformet vending, så du hurtigt er klar til næste omgang.
  • For at klippe uden om sandbunkere, vandhuller eller forskellige konturer, kan du bruge sidespolen og flytte håndtaget til højre eller venstre afhængig af din plæneklipper. Du kan også flytte klippeenhederne for at variere dæksporingen.
  • Klippeenhederne har en tendens til at kaste græs ud i maskinens for- eller bagende. Få maskinen til at kaste afklippet græs foran maskinen ved klipning af mindre mængder græs, da dette vil give et bedre udseende efter klipning. For at kaste det afklippede græs fremad skal du blot lukke bagafskærmningen på klippeenhederne.
Forsigtig
Åbning eller lukning af klippeenhedens skjolde, mens motoren kører, kan resultere i mindre eller moderat personskade.
Sluk for motoren, og vent, til alle bevægelige dele står stille, før du åbner eller lukker afskærmningerne på klippeenhederne.

  • Ved klipning af større græsmængder skal afskærmningerne placeres lige under vandret. Åbn ikke afskærmningerne for meget, da for store mængder græsafklip ellers kan ophobe sig på stellet, det bageste kølergitter og omkring motoren.
  • Klippeenhederne er også udstyret med balancevægte i den modsatte ende af, hvor motoren sidder, så du kan opnå en jævn klipning. Vægte kan sættes på eller tages af, hvis vægtfordelingen ikke passer til din græsplæne.

Efter brug

Efter klipning

  1. Vask maskinen, og smør den.

Bugsering af maskinen

I nødstilfælde kan maskinen bugseres over en kort afstand. Toro anbefaler dog ikke dette som standardprocedure.
Vigtigt
Bugser ikke maskinen hurtigere end ved 3-4 km/t, da dette kan beskadige drivsystemet. Hvis maskinen skal flyttes over en betydelig afstand, skal den transporteres på en lastbil eller anhænger.

  1. Åbn motorhjelmen.
  2. Graphic
    G413470
  3. Drej pumpens håndtag til omløbsventilen 90° (¼ omgang) i nærheden af den højre motorhjelmslås.
  4. Luk og lås motorhjelmen.
  5. Tilslut bugseringskøretøjet til maskinen ved forankringspunkterne.
  6. Sæt dig i førersædet, og brug om nødvendigt parkeringsbremsen til at styre maskinen, mens den bugseres.
    Vigtigt
    Start ikke motoren, mens omløbsventilen er åben.

  7. Luk omløbsventilen ved at dreje den 90° (¼ omdrejning), før du starter motoren.
Placeringer af bindepunkter
Graphic
G413471
  1. Bindepunkter

Bugsering af maskinen

  1. Følg nedenstående tips, når du bugserer maskinen.
    • Brug ramper i fuld bredde, når maskinen læsses i en anhænger eller lastbil.
    • Fastgør maskinen forsvarligt.




Vedligeholdelse


Bemærk: Maskinens venstre og højre side er som set fra den normale betjeningsposition.
Bemærk: Hent en gratis kopi af ledningsdiagrammet eller hydraulikskemaet ved at besøge www.Toro.com og søge efter din maskine via vejledningslinket på hjemmesiden.
Vigtigt
Se ejerens motorvejledning og betjeningsvejledningen til klippeenheden for at få yderligere oplysninger om vedligeholdelsesprocedurer.

Skema over anbefalet vedligeholdelse
Vedligeholdelse
Serviceinterval
Vedligeholdelsesprocedure
Delnr.
Ant.
Beskrivelse
Efter den første driftstime
-
-
-
-
-
-
-
-
-
Efter de første 10 driftstimer
-
-
-
-
-
-
-
-
-
130-1241
1
Generator/ventilatorrem
95-8730
1
Hydrostatdrivrem
Efter de første 50 driftstimer
127-0511
1
Motoroliefilter
121-6395
1
15W-40 Premium motorolie (19 liter)
121-6394
1
15W-40 Premium motorolie (208 liter)
Før hver anvendelse eller dagligt
-
-
-
-
-
-
121-6395
1
15W-40 Premium motorolie (19 liter)
121-6394
1
15W-40 Premium motorolie (208 liter)
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
133-8086
1
PX Extended Life Hydraulic Fluid (19 liter)
133-8087
1
PX Extended Life Hydraulic Fluid (208 liter)
-
-
-
Hver 25. driftstime
-
-
-
Hver 50. driftstime
108-1190
1
Premium universalfedt (400 g)
Hver 100. driftstime
130-1241
1
Generator/ventilatorrem
95-8730
1
Hydrostatdrivrem
Hver 150. driftstime
127-0511
1
Motoroliefilter
121-6395
1
15W-40 Premium motorolie (19 liter)
121-6394
1
15W-40 Premium motorolie (208 liter)
Hver 200. driftstime
108-3811
1
Luftfilter
-
-
-
-
-
-
-
-
-
-
-
-
Hver 400. driftstime
-
-
-
110-9049
1
Brændstoffilterdåse
Hver 500. driftstime
108-1190
1
Premium universalfedt (400 g)
Hver 800. driftstime
Skift hydraulikvæsken (hvis du ikke anvender den anbefalede hydraulikvæske, eller hvis du på noget tidspunkt har fyldt tanken med en alternativ væske).
133-8086
1
PX Extended Life Hydraulic Fluid (19 liter)
133-8087
1
PX Extended Life Hydraulic Fluid (208 liter)
Skift hydraulikfilteret (hvis du ikke anvender den anbefalede hydraulikvæske, eller hvis du på noget tidspunkt har fyldt beholderen med en alternativ væske).
86-3010
1
Hydraulikfilter
For hver 1.000 driftstimer
Udskift hydraulikfilteret (hvis du bruger den anbefalede hydraulikvæske).
86-3010
1
Hydraulikfilter
For hver 2.000 driftstimer
Udskift hydraulikvæsken (hvis du anvender den anbefalede hydraulikvæske).
133-8086
1
PX Extended Life Hydraulic Fluid (19 liter)
133-8087
1
PX Extended Life Hydraulic Fluid (208 liter)
Hvert 2. år
-
-
-
Gennemskyl og udskift væsken i kølesystemet (indlever maskinen til en autoriseret serviceforhandler eller forhandler, eller se servicevejledningen).
-
-
-
Kontrolliste til daglig vedligeholdelse
Vedligeholdelsespunkter
I ugen:
Man.
Tirs.
Ons.
Tors.
Fre.
Lør.
Søn.
Kontroller sikkerhedslåsesystemets funktion.
Kontroller bremsefunktionen.
Kontroller motorolie- og brændstofstanden.
Kontroller kølesystemets væskestand.
Tøm vand-/brændstofudskilleren.
Kontroller luftfilteret, støvhætten og udluftningsventilen.
Kontroller køleren og filteret for snavs.
Kontroller, om der er usædvanlige motorlyde.1
Kontroller for usædvanlige lyde under drift.
Kontroller hydrauliksystemets væskestand.
Kontroller, om hydraulikslangerne er beskadigede.
Kontroller for væskelækager.
Kontroller brændstofstanden.
Kontroller dæktrykket.
Kontrol af instrumenternes funktion.
Kontroller justeringen af kontakten mellem knivcylinderen og bundkniven.
Kontroller justeringen af klippehøjden.
Smør alle fedtfittings.2
Reparation af beskadiget maling.
Vask maskinen.
  1. Kontroller gløderør og indsprøjtningsdyser, hvis motoren er svær at starte, producerer for meget røg eller kører ujævnt.
  2. Straks efter hver vask, uanset det angivne interval
Bemærkninger om problemområder
Eftersyn foretaget af:
Punkt
Dato
Oplysninger
1

2

3

4

5


Procedurer inden vedligeholdelse

Klargøring til vedligeholdelse
  1. Parker maskinen på en plan overflade, sænk klippeenhederne, og aktiver parkeringsbremsen.
  2. Sluk for motoren, tag nøglen ud, vent, til alle bevægelige dele er standset, og lad motoren køle af.
Løft af maskinens forende
  1. Bloker dækkene.
  2. Graphic
    G414298
  3. Løft maskinens forende med en donkraft placeret under det firkantede rør på den nederste del af stellet og så tæt på sidepladen som muligt.
  4. Understøt maskinen med donkrafte, der er beregnet til maskinens vægt, og som placeres under det firkantede rør eller hjulmotorerne.
Løft af maskinens bagende (med et hejseapparat)
    Graphic
    G414299
  1. Bloker dækkene.
  2. Fastgør hejseapparatet til bindepunktet på baghjulsgaflen .
  3. Hæv forsigtigt maskinen.
  4. Understøt maskinen med donkrafte, der er beregnet til maskinens vægt .
Løft af maskinens bagende (med en donkraft)
    Graphic
    G447817
  1. Bloker dækkene.
  2. Løft maskinens bagende med en donkraft placeret under baghjulsmotoren .
  3. Understøt maskinen med donkrafte, der er beregnet til maskinens vægt .
Afmontering af batteridækslet
    Graphic
    G448592
  1. Fjern batteridækslet som vist.
Åbning af motorhjelmen
    Graphic
    G414711
  1. Løs låsene på begge sider af motorhjelmen.
  2. Graphic
    G414712
  3. Drej motorhjelmen åben.

Smøring

Smøring af lejerne og bøsningerne
Maskinen har smørenipler, som jævnligt skal smøres. Støvede og snavsede arbejdsforhold kan medføre, at der trænger snavs ind i lejer og bøsninger, hvilket medfører hurtigere nedslidning. Smør smøreniplerne med det samme efter hver vask, uanset det anførte interval.
  1. Forbered maskinen til vedligeholdelse.
  2. Smør alle maskinfittings med litiumfedt nr. 2.

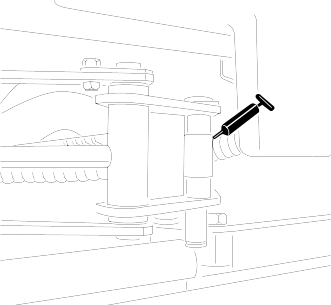

Smøreniplernes positioner
Fedtspecifikation: Nr. 2 litiumbaseret fedt
Bageste klippeenheds drejetap
Graphic
G450432
Forreste klippeenheds drejetap
Graphic
G450435
Sidespolecylinderender (2 fittings; kun model 03171)
Graphic
G450436

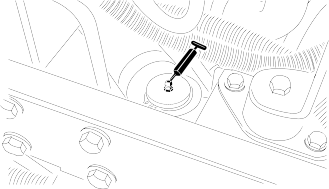

Styretap
Graphic
G450437

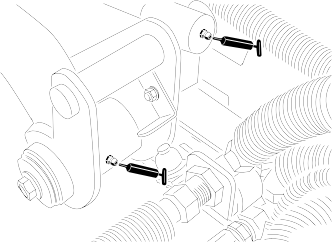

Bageste løftearms drejetap og løftecylinder (2 fittings)
Graphic
G450438

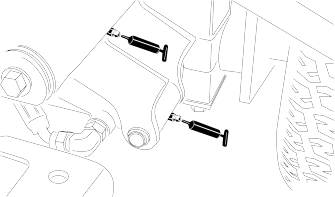

Forreste venstre løftearms drejetap og løftecylinder (2 fittings)
Graphic
G450439
Forreste højre løftearms drejetap og løftecylinder (2 fittings)
Graphic
G450440
Neutraljusteringsmekanismen
Graphic
G450441
Klippe-/transportskyder
Graphic
G450442
Remspændingsdrejetap
Graphic
G450443

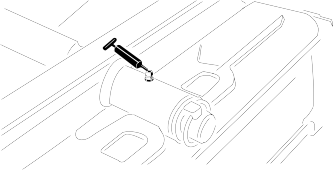

Styretøjscylinder
Graphic
G450444
Bemærk: En ekstra smørenippel kan monteres i den anden ende af styretøjscylinderen. Fjern dækket, monter og smør niplen, fjern niplen, og sæt derefter proppen på.
Graphic
G450445
Kontrol af de forseglede lejer
Lejer bliver sjældent defekte som følge af materialefejl og fejl ved den håndværksmæssige udførelse. Den mest almindelige årsag til fejl er fugt og kontaminering, der har arbejdet sig forbi de beskyttende tætninger. Lejer, der smøres, skal vedligeholdes regelmæssigt for at fjerne skadeligt affald fra lejeområdet. Forseglede lejer skal påfyldes et særligt smørefedt fra begyndelsen og have en robust integreret tætning, der kan holde kontaminanter og fugt ude af de rullende elementer.
De forseglede lejer kræver ingen smøring eller vedligeholdelse på kort sigt. Dette minimerer rutinemæssig service og reducerer risikoen for beskadigelse af græsset som følge af kontaminering med smørefedt. Disse forseglede lejepakker har en god funktion og holdbarhed ved normal brug, men du bør foretage regelmæssigt eftersyn af lejernes tilstand og sikre, at tætningerne ikke har skader, for at undgå nedetid. Efterse lejerne hver sæson, og udskift dem, hvis de er beskadigede eller slidte. Lejer bør fungere gnidningsløst uden nogen ødelæggende karakteristika som for eksempel kraftig varme, støj, løshed eller tegn på rust.
Som følge af de driftsforhold, disse lejer udsættes for (dvs. sand, kemikalier, vand stød, osv.) betragtes de som normale sliddele. Lejer, der bliver defekte af andre årsager end materialefejl eller fejl i den håndværksmæssige udførelse, dækkes normalt ikke af garantien.
Bemærk: Lejernes levetid kan påvirkes negativt af uhensigtsmæssige vaskeprocedurer. Vask ikke maskinen, mens den stadig er varm, og undgå at sprøjte direkte på lejerne med højtryk eller store vandmængder.

Motorvedligeholdelse

Motoroliespecifikationer
Olietype
Brug motorolie med lavt askeindhold af høj kvalitet, der opfylder eller overstiger API-servicekategori CH-4.
Brug motorolie med følgende viskositetsbetegnelse:
  • Foretrukken olie: SAE 15W-40 (over -17 °C)
  • Alternativ olie: SAE 10W-30 eller 5W-30 (alle temperaturer)
ToroPremium-motorolie med en viskositetsgrad på enten 15W-40 eller 10W-30 kan købes hos din autoriserede Toro-forhandler.
Krumtaphusets kapacitet
Ca. 3,8 liter med filteret
Kontrol af motoroliestanden
Bemærk: Kontroller olien, når motoren er kold. Hvis motoren er varm, skal du vente 10 minutter, før du kontrollerer.
Hvis oliestanden er under mærkningen for den nedre grænse på målepinden, skal du gradvist hælde olie på, indtil standen når mærkningen for den øvre grænse på målepinden.
Vigtigt
Hold motoroliestanden mellem den øvre og nedre grænse på målepinden. Fyldes der for meget eller for lidt motorolie på, kan det medføre alvorlig beskadigelse af motoren.

  1. Forbered maskinen til vedligeholdelse.
  2. Graphic
    G453109
  3. Åbn motorhjelmen.
  4. Kontrollér motoroliestanden.
  5. Luk og lås motorhjelmen.
Udskiftning af motorolie og filter
  1. Forbered maskinen til vedligeholdelse.
  2. Lås motorhjelmen op, og åbn den.
  3. Udfør følgende trin for at skifte motorolien:
    1. Fjern en af aftapningspropperne , og lad al den eksisterende olie løbe ud af motoren.
    2. Monter aftapningsproppen.
    Graphic
    G414739
  4. Skift motoroliefilteret.

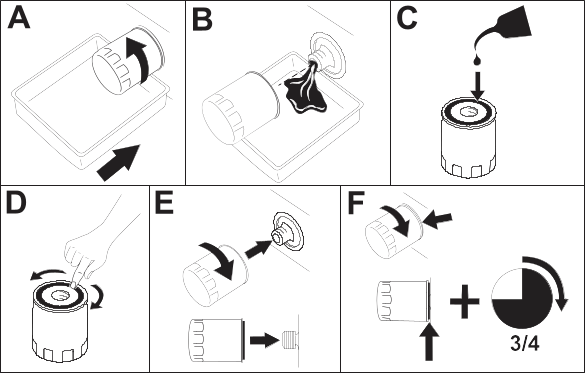

    Graphic
    G414740
    Bemærk: Stram ikke filteret for hårdt.
  5. Fyld olie på krumtaphuset.
    Graphic
    G453108
  6. Luk og lås motorhjelmen.
Eftersyn af luftfilteret
  • Kontroller hele indsugningssystemet for lækager, beskadigelse eller løse slangeklemmer. Benyt ikke et beskadiget filter.
  • Efterse luftfilteret iht. det anbefalede eftersynsinterval eller oftere, hvis motorens ydeevne forringes på grund af meget støvede eller snavsede forhold. Hvis du udskifter luftfilteret, før det er nødvendigt, øger du blot risikoen for, at der kommer snavs ind i motoren, når filteret afmonteres.
Vigtigt
Sørg for, at dækslet sidder korrekt, slutter tæt til luftfilterelementet, og gummiudløbsventilen vender nedad i en position mellem klokken 5 og klokken 7 set fra enden.

Graphic
G448875

Vedligeholdelse af brændstofsystem

Denne betjeningsvejledning indeholder mere detaljerede oplysninger om brændstof og vedligeholdelse af brændstofsystemet end motorens betjeningsvejledning, som er en generel henvisning vedrørende brændstof og brændstofvedligeholdelse.
Sørg for, at du forstår, at vedligeholdelse af brændstofsystemet samt brændstofopbevaring og -kvalitet kræver din opmærksomhed for at undgå maskinstop og omfattende motorreparationer.
Brændstofsystemet har ekstremt snævre tolerancer grundet emissions- og kontrolkrav. Dieselbrændstoffets kvalitet og renhed er vigtigere for levetiden af det HPCR-brændstofindsprøjtningssystem, der bruges på moderne dieselmotorer.
Vigtigt
Vand eller luft i brændstofsystemet vil beskadige motoren! Antag ikke, at nyt brændstof er rent. Sørg for, at dit brændstof kommer fra en kvalitetsleverandør, opbevar brændstoffet korrekt, og brug din brændstofforsyning inden for 180 dage.

Vigtigt
Hvis du ikke følger fremgangsmåderne for udskiftning af brændstoffilter, vedligeholdelse af brændstofsystemet og brændstofopbevaring, kan motorens brændstofsystem svigte før tid. Udfør al vedligeholdelse af brændstofsystemet ved de angivne intervaller, eller når brændstoffet er forurenet, eller kvaliteten er dårlig.

Opbevaring af brændstof
Korrekt brændstofopbevaring er afgørende for motoren. Korrekt vedligeholdelse af brændstofopbevaringstanke overses ofte, og dette fører til forurening af det brændstof, der leveres til maskinen.
  • Anskaf kun den mængde brændstof, som du vil forbruge inden for 180 dage. Brug ikke brændstof, der har været opbevaret i mere end 180 dage. Dette hjælper med at undgå vand og andre kontaminanter i brændstoffet.
  • Hvis du ikke fjerner vandet fra opbevaringstanken eller maskinens brændstoftank, kan det føre til rust eller forurening i opbevaringstankens og brændstofsystemets komponenter. Tankslam, der er udviklet af mug, bakterier eller svampe, begrænser gennemstrømningen og tilstopper filteret og brændstofindsprøjtningsdyserne.
  • Efterse brændstofopbevaringstanken og maskinens brændstoftank regelmæssigt for at overvåge brændstofkvaliteten i tanken.
  • Sørg for, at dit brændstof kommer fra en kvalitetsleverandør.
  • Hvis du finder vand eller kontaminanter i din opbevaringstank eller maskinens brændstoftank, skal du arbejde sammen med din brændstofleverandør for at afhjælpe problemet og udføre al vedligeholdelse af brændstofsystemet.
  • Opbevar ikke dieselbrændstof i tanke eller beholdere, der er fremstillet af zinkbelagte komponenter.
Serviceeftersyn af brændstoftanken
  1. Forbered maskinen til vedligeholdelse.
  2. Tøm og rengør også tanken, hvis brændstofsystemet forurenes, eller hvis maskinen skal tages ud af drift i en længere periode. Brug rent brændstof til at skylle tanken med.
Eftersyn af brændstofslanger og -forbindelser
  1. Forbered maskinen til vedligeholdelse.
  2. Lås motorhjelmen op, og åbn den.
  3. Efterse brændstofslangerne og -fittings for slitage, skader eller løse forbindelser.
    Bemærk: Reparer eller udskift alle beskadigede eller slidte brændstofslanger eller -fittings.
  4. Luk og lås motorhjelmen.
Serviceeftersyn af brændstof-/vandudskilleren
Tømning af brændstof-/vandudskilleren
  1. Forbered maskinen til vedligeholdelse.
  2. Tøm vandudskilleren som vist.
    Graphic
    G452998
  3. Start motoren, kontroller for lækager, og sluk motoren.
    Bemærk: Reparer alle brændstoflækager.
Udskiftning af brændstof-/vandudskillerfilteret
  1. Udskift filteret som vist.
    Graphic
    G452996
  2. Start motoren, kontroller for lækager, og sluk motoren.
    Bemærk: Reparer alle brændstoflækager.
Udluftning af indsprøjtningsdyserne
Bemærk: Denne procedure bør kun anvendes, hvis brændstofsystemet er blevet helt tømt for luft via normale spædningsprocedurer, og motoren ikke vil starte.
  1. Forbered maskinen til vedligeholdelse.
  2. Lås motorhjelmen op, åbn den, og lad motoren køle af.
  3. Løsn brændstofslangens rørmøtrik til brændstofindsprøjtningsdysen nr. 1.

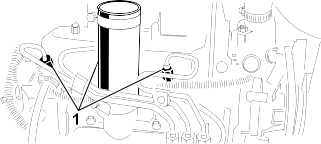

    Graphic
    G415052
    1. Brændstofindsprøjtningsdyser
  4. Sæt gashåndtaget i positionen Hurtig.
  5. Drej nøglen til positionen Start, og hold øje med brændstoftilstrømningen rundt om forbindelsesdelen. Drej nøglen til positionen Off (fra), når der er en kontinuerlig gennemstrømning.
    Vigtigt
    Aktiver ikke starteren længere end 15 sekunder for at forhindre overophedning af startermotoren. Efter 10 sekunders vedvarende tørning skal du vente i 60 sekunder, før startermotoren aktiveres igen.

  6. Stram rørmøtrikken forsvarligt.
  7. Rengør motoren for brændstof.
  8. Gentag trinene til på de øvrige brændstofindsprøjtningsdyser.
  9. Start motoren, kontroller for lækager, og sluk motoren.
    Bemærk: Reparer alle brændstoflækager.
  10. Luk og lås motorhjelmen.

Vedligeholdelse af elektrisk system

Serviceeftersyn af batteriet
Fare
Batterielektrolyt indeholder svovlsyre, der er dødbringende, hvis det indtages, og som forårsager alvorlige forbrændinger.
  • Drik ikke elektrolyt, og undgå kontakt med hud, øjne og tøj.
  • Bær øjenværn og gummihandsker.
  • Fyld batteriet op på et sted, hvor der altid er rent vand i nærheden til at skylle huden med.

Advarsel
Forkert batterikabelføring kan danne gnister og beskadige maskinen og kablerne. Gnister kan få batterigasserne til at eksplodere, hvilket kan resultere i dødsfald eller alvorlig personskade.
  • Frakobl altid batteriets (sorte) minuskabel, før du frakobler det røde pluskabel.
  • Tilslut altid batteriets røde pluskabel, før du tilslutter det sorte minuskabel.

  1. Forbered maskinen til vedligeholdelse.
  2. Fjern batteridækslet.
  3. Fjern påfyldningsdækslerne på batteriet.
  4. Oprethold batterielektrolytstanden i battericellerne med destilleret eller demineraliseret vand.
    Bemærk: Fyld ikke cellerne op til over bunden af splitringen i hver celle.
  5. Sæt påfyldningsdækslerne på med udluftningshullerne bagud (mod brændstoftanken).
  6. Rengør oversiden af batteriet ved at vaske det periodisk med en børste dyppet i ammoniak eller en opløsning af tvekulsurt natron. Skyl overfladen med vand efter rengøring.
    Vigtigt
    Fjern ikke påfyldningsdækslerne under rengøring.

  7. Kontroller batterikablets klemmer og batteripolerne for korrosion. Hvis der opstår korrosion, skal følgende udføres:
    1. Frakobl batteriets minuskabel ().
    2. Frakobl batteriets pluskabel (+).
    3. Rengør klemmerne og polerne separat.
    4. Tilslut batteriets pluskabel (+).
    5. Tilslut batteriets minuskabel ().
    6. Smør batterikablets klemmer og batteripolerne med batteripolbeskytteren.
  8. Kontrollér, at batterikablets klemmer sidder godt fast på batteripolerne.
  9. Sæt batteridækslet på.
    Bemærk: Opbevar maskinen et sted, hvor temperaturen er lavere fremfor varmere for at forhindre, at batteriet aflades hurtigt.
Serviceeftersyn af sikringerne
  1. Forbered maskinen til vedligeholdelse.
  2. Løft dækslet af styrearmen.
    Graphic
    G416222
    1. Højre side af maskinen
    2. Styrearmens dæksel
    3. Sikringsholder
    4. Sikringsblok
  3. Find den åbne sikring i sikringsholderen eller sikringsblokken.
  4. Udskift sikringen med samme type og amperesikring.
  5. Monter dækslet på styrearmen.

Vedligeholdelse af drivsystem

Kontrol af dæktrykket
Advarsel
Lavt dæktryk forringer maskinens stabilitet på bakkeskråninger. Dette kan forårsage væltning, hvilket kan resultere i død eller alvorlig personskade.
Pump ikke for lidt luft i dækkene.

Bemærk: Oprethold det anbefalede tryk i alle dæk for at sikre en klipning af god kvalitet og korrekt maskinydeevne.
  1. Mål lufttrykket i hvert dæk. Det korrekte lufttryk i dækkene er 0,97-1,10 bar.
  2. Tilføj eller fjern om nødvendigt luft fra dækkene, indtil trykket måler 0,97-1,10 bar.
Tilspænding af hjullåsemøtrikkerne
  1. Tilspænd hjullåsemøtrikkerne i et krydsmønster med et moment på 61-88 Nm.
    Advarsel
    Hvis du ikke opretholder det rette tilspændingsmoment på hjulmøtrikkerne, kan det medføre død eller alvorlig personskade.
    Oprethold det rette tilspændingsmoment i hjulmøtrikkerne.

Tilspænding af akselnavmøtrikkerne
  1. Tilspænd akselnavmøtrikkerne med et moment på 339-373 Nm.
Justering af traktionsdrevet til neutral
Hvis maskinen bevæger sig, når traktionspedalen er i neutral position, skal traktionsknasten justeres.
  1. Forbered maskinen til vedligeholdelse.
  2. Hæv et forhjul og et baghjul op fra jorden, og anbring støtteblokke under chassisrammen.
    Advarsel
    Hvis maskinen ikke er tilstrækkeligt understøttet, kan den ved et uheld falde ned, hvilket kan resultere i dødsfald eller alvorlig personskade.
    Hæv et forhjul og baghjulet fra jorden for at forhindre maskinen i at bevæge sig under justeringen.

  3. Graphic
    G416234
  4. Løsn låsemøtrikken på traktionsjusteringskamskiven .
    Advarsel
    Motoren skal køre for at udføre den endelige justering af traktionsjusteringskamskiven. Berøring af varme eller andre bevægelige dele kan medføre dødsfald eller alvorlige personskader.
    Hold hænder, fødder, ansigt og andre kropsdele væk fra lydpotten, andre varme motordele og roterende dele.

  5. Start motoren, og drej den sekskantede traktionsjusteringsknast i begge retninger for at finde frem til neutralområdets midterposition.
  6. Stram låsemøtrikken, der fastgør justeringen.
  7. Sluk derefter motoren.
  8. Fjern støtteblokkene, og sænk maskinen ned på jorden. Prøvekør maskinen for at sikre, at den ikke bevæger sig, når traktionspedalen er i neutral.

Vedligeholdelse af kølesystem

Kølevæskespecifikationer
Kølevæskebeholderen fyldes på fabrikken med en 50/50-opløsning bestående af vand og ethylenglykolbaseret kølevæske med forlænget levetid.
Vigtigt
Brug udelukkende kølevæsker, der fås i almindelig handel, og som opfylder specifikationerne, der er angivet i tabellen Standarder for kølevæske med forlænget levetid.
Anvend ikke konventionel (grøn) kølevæske, der anvender uorganisk syreteknologi (IAT Inorganic Acid Technology) i din maskine. Undlad at blande konventionel kølevæske med kølevæske med forlænget levetid.

Tabel over kølervæsketyper
Type af ethylenglykolkølervæske
Type af korrosionsbeskytter
Frostvæske med forlænget levetid
Organisk syreteknologi (OAT Organic Acid Technology)
Vigtigt
Brug ikke kølevæskens farve alene til at identificere forskellen mellem konventionel (grøn) IAT-kølevæske og kølevæske med forlænget levetid.
Kølevæskeproducenter kan tilsætte en af følgende farver til kølevæske med forlænget levetid: rød, lyserød, orange, gul, blå, grønblå, violet og grøn. Anvend kølevæske, der opfylder specifikationerne i tabellen Standarder for kølevæske med forlænget levetid.

Standarder for kølevæske med forlænget levetid
ATSM International
SAE International
D3306 og D4985
J1034, J814 og 1941
Vigtigt
Kølevæsken skal bestå af en 50/50-blanding af kølevæske og vand.

  • Foretrukket: Anvend destilleret vand, når du opblander kølevæske fra koncentrat.
  • Foretrukket mulighed: Anvend en færdigblandet kølevæske i stedet for koncentrat, hvis du ikke har adgang til destilleret vand.
  • Mindstekrav: Bland koncentreret kølevæske med rent drikkevand, hvis du ikke har adgang til hverken destilleret vand eller færdigblandet kølevæske.
Kølesystemets kapacitet
Ca. 5,7 liter
Kontrol af kølevæskestanden
Forsigtig
Hvis motoren har kørt, kan den tryksatte, varme kølervæske slippe ud, hvilket kan resultere i mindre eller moderat personskade.
  • Tag ikke kølerdækslet af, når motoren kører.
  • Brug en klud, når kølerdækslet åbnes, og åbn det langsomt, så damp kan slippe ud.

  1. Forbered maskinen til vedligeholdelse.
  2. Lås motorhjelmen op, og åbn den.
  3. Graphic
    G416239
  4. Kontroller kølervæskestanden i ekspansionsbeholderen .
    Bemærk: Med en kold motor skal kølervæskestanden være ca. midt imellem mærkerne på siden af beholderen.
  5. Hvis kølevæskestanden er lav, skal du fjerne dækslet til ekspansionsbeholderen, hælde den angivne kølevæske i beholderen, indtil kølevæskestanden er midtvejs mellem mærkerne på siden af beholderen, og derefter sætte dækslet på beholderen igen.
    Vigtigt
    Fyld ikke for meget væske på ekspansionsbeholderen.

  6. Luk og lås motorhjelmen.
Rengøring af motorkølesystemet
  1. Forbered maskinen til vedligeholdelse.
  2. Lås motorhjelmen op, og åbn den.
  3. Rengør motorområdet grundigt for alt snavs.
  4. Graphic
    G416240
  5. Fjern den nederste kølerafskærmning .
  6. Rengør begge sider af kølerområdet grundigt med vand eller trykluft.
  7. Montering af den nederste kølerafskærmning.
  8. Luk og lås motorhjelmen.

Vedligeholdelse af bremser

Justering af parkeringsbremsen
  1. Forbered maskinen til vedligeholdelse.

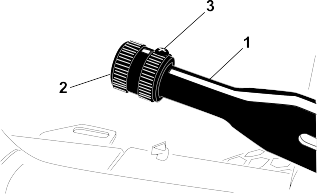

  2. Graphic
    G416249
  3. Løsn sætskruen , der fastgør grebet til parkeringsbremsehåndtaget .
  4. Drej skruen, indtil der kræves en kraft på 133-178 N for at aktivere håndtaget.
  5. Stram sætskruen.

Vedligeholdelse af remme

Eftersyn af motorremmene
Tilspænding af generator-/ventilatorremmen
  1. Forbered maskinen til vedligeholdelse.
  2. Lås motorhjelmen op, og åbn den.

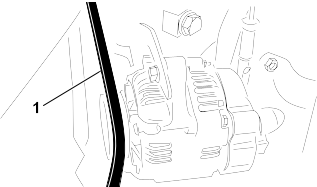

  3. Graphic
    G416951
  4. Kontroller tilspændingen af generator-/ventilatorremmen ved at trykke på remmen midt mellem remskiverne på generatoren og krumtapakslen.
    Bemærk: Med en belastning på 98 N skal remmen afbøje 11 mm.
  5. Hvis afbøjningen er forkert, skal du udføre følgende procedure for at stramme remmen:
    1. Løsn den bolt, der fastgør afstiveren til motoren, og den bolt, der fastgør generatoren til afstiveren.
    2. Indfør en løftestang mellem generatoren og motoren, og lirk generatoren udad.
    3. Når den korrekte remspænding er opnået, skal du stramme generator- og afstiverboltene for at sikre justeringen.
  6. Luk og lås motorhjelmen.
Udskiftning af hydrostatdrivremmen
  1. Indsæt en topnøgle eller et lille rørstykke i enden af remmens tilspændingsfjeder.
    Advarsel
    Når du udskifter hydrostatdrivremmen, skal du løsne spændingen på fjederen, der er under tung belastning. Hvis spændingen på fjederen løsnes forkert, kan det medføre dødsfald eller alvorlig personskade.
    Vær forsigtig, når du løsner spændingen på fjederen.

  2. Skub enden af remmens tilspændingsfjeder ned og ud af hakket i pumpemonteringsbeslagets tap, og flyt enden af fjederen fremad.
    Graphic
    G416950
    1. Pumpemonteringsbeslagets tap
    2. Remmens tilspændingsfjeder
    3. Motorremskive
    4. Drivrem
    5. Hydrostatremskive
  3. Udskift remmen.
  4. Skub enden af remmens tilspændingsfjeder ned og indad, og juster den ind i hakket i pumpemonteringsbeslagets tap.

Vedligeholdelse af betjeningsanordninger

Justering af kørehastigheden ved klipning
  1. Forbered maskinen til vedligeholdelse.
  2. Graphic
    G416991
  3. Løsn kontramøtrikken på hastighedsstopbolten .
  4. Juster hastighedsstopbolten som følger:
    Bemærk: Klippehastigheden er fabriksindstillet til 9,7 km/t.
    • Sænk klippehastigheden ved at dreje hastighedsstopbolten med uret.
    • Øg klippehastigheden ved at dreje hastighedsstopbolten mod uret.
  5. Hold på hastighedsstopbolten, og tilspænd kontramøtrikken.
  6. Prøvekør maskinen for at bekræfte justeringen af den maksimale klippehastighed.
Justering af gashåndtaget
  1. Forbered maskinen til vedligeholdelse.
  2. Lås motorhjelmen op, og åbn den.
  3. Anbring gashåndtaget, så det vender bagud og stopper mod kontrolpanelsprækken.
  4. Løsn gaskabelforbindelsesdelen på indsprøjtningspumpens løftearm.
  5. Graphic
    G416992
  6. Hold indsprøjtningspumpens løftearm mod det lave tomgangsstop, og spænd kabelforbindelsesdelen.
  7. Løsn boltene, der fastgør gashåndtaget til kontrolpanelet.
  8. Skub gashåndtaget hele vejen fremad.
  9. Skyd stoppladen hen mod gashåndtaget, indtil den berører gashåndtaget, og spænd boltene, der fastgør gashåndtaget til kontrolpanelet.
  10. Hvis gashåndtaget ikke forbliver på plads under driften, tilspændes låsemøtrikken, der anvendes til at indstille friktionsanordningen på gashåndtaget, til 5-6 Nm.
    Bemærk: Det bør ikke være nødvendigt at bruge en kraft, der er større end 89 N for at betjene gashåndtaget.
  11. Luk og lås motorhjelmen.

Vedligeholdelse af hydrauliksystem

Hydraulikvæskespecifikationer
Beholderen fyldes på fabrikken med hydraulikvæske af høj kvalitet. Kontroller hydraulikvæskestanden, før du starter motoren første gang og derefter dagligt.
Anbefalet hydraulikvæske: Toro PX Extended Life-hydraulikvæske. Fås i spande med 19 liter eller tromler med 208 liter.
Bemærk: En maskine, der bruger den anbefalede udskiftningsvæske, kræver færre væske- og filterskift.
Alternative hydraulikvæsker: Hvis Toro PX Extended Life Hydraulic Fluid ikke kan fås, kan du anvende andre konventionelle, mineraloliebaserede hydraulikvæsker, hvis specifikationer overholder alle følgende angivne materialeegenskaber samt industristandarderne. Brug ikke syntetisk væske. Spørg din smøremiddelforhandler til råds for at finde frem til et tilfredsstillende produkt.
Bemærk: Toro påtager sig intet ansvar for skader forårsaget af forkerte erstatningsprodukter. Brug derfor kun produkter fra producenter med et godt omdømme, som står bag deres anbefaling.
Slidhæmmende hydraulikvæske med højt viskositetsindeks/lavt flydepunkt, ISO VG 46
Materialeegenskaber:
  Viskositet, ASTM D445 cSt ved 40 °C: 44 til 48
  Viskositetsindeks ASTM D2270 140 eller højere
  Flydepunkt, ASTM D97 -37 °C til -45 °C
  Branchespecifikationer: Eaton Vickers 694 (I-286-S, M-2950-S/35VQ25 eller M-2952-S)
Bemærk: Mange hydraulikvæsker er næsten farveløse, hvilket kan gøre det svært at få øje på lækager. Der fås et rødt tilsætningsstof til hydraulikvæsken i flasker med 20 ml. En flaske er nok til 15 til 22 l hydraulikvæske. Bestil Delnr. 44-2500 fra en autoriseret Toro-forhandler.
Vigtigt
Toro Premium Synthetic Biodegradable Hydraulic Fluid er den eneste syntetiske, bionedbrydelige væske, der er godkendt af Toro. Væsken er kompatibel med elastomerne anvendt i Toro-hydrauliksystemer og er egnet til en lang række temperaturforhold. Denne væske er kompatibel med traditionelle mineralolier, men forudsætningen for maksimal bionedbrydelighed og ydeevne er, at hydrauliksystemet tømmes grundigt for traditionel væske. Olien fås i beholdere med 19 liter eller tromler med 208 liter fra din autoriserede Toro-forhandler.

Hydrauliktankens kapacitet
13,2 liter
Kontrol af hydraulikvæskestanden
Beholderen fyldes på fabrikken med hydraulikvæske af høj kvalitet. Det bedste tidspunkt at kontrollere hydraulikolien på er, når væsken er kold. Maskinen skal være i transportkonfigurationen.
  1. Forbered maskinen til vedligeholdelse.
  2. Graphic
    G417013
  3. Rengør området omkring påfyldningsstudsen og hydraulikvæsketankens dæksel , og fjern dækslet.
  4. Fjern målepinden fra påfyldningsstudsen, og tør den af med en ren klud.
  5. Indfør målepinden i påfyldningsstudsen, tag den op igen, og kontroller væskestanden.
    Bemærk: Væskestanden skal være inden for 6 mm for mærket på målepinden.
  6. Hvis væskestanden er lav, skal du efterfylde med den angivne væske for at hæve den til full-mærket.
    Vigtigt
    Fyld ikke for meget væske på hydraulikbeholderen.

  7. Sæt målepinden i igen, og sæt dækslet på påfyldningsstudsen.
Kontrol af hydraulikrør og -slanger
  1. Efterse, om der er lækager på hydraulikrør og -slanger, bøjede rør, løse monteringsholdere, slid, løse fittings, nedbrydning på grund af vejrlig eller kemiske påvirkninger.
    Bemærk: Foretag alle nødvendige udbedringer før drift.
Udskiftning af hydraulikvæsken
Advarsel
Varm hydraulikvæske kan forårsage alvorlige forbrændinger, som kan resultere i dødsfald eller alvorlig personskade.
Lad hydraulikvæsken afkøle, før der udføres vedligeholdelse på hydrauliksystemet.

Hvis væsken forurenes, skal du kontakte din autoriserede Toro-forhandler, da systemet skal skylles ud. Forurenet væske ser mælkeagtig eller sort ud sammenlignet med ren olie.
  1. Forbered maskinen til vedligeholdelse.
  2. Frakobl hydraulikslangen, eller fjern hydraulikfilteret, og lad hydraulikvæsken løbe ned i en dræningsbakke.
    Graphic
    G417014
    1.  Filterhovedfitting
    2.  Slangeklemme
    3.  Hydraulikslange
    Graphic
    G417015
    1.  Hydraulikfilter
    2.  Filterhoved
  3. Monter hydraulikslangen, når hydraulikvæsken holder op med at løbe fra.
  4. Fyld tanken med den angivne hydraulikvæske.
    Vigtigt
    Brug kun de angivne hydraulikvæsker. Andre væsker kan beskadige systemet.

    Graphic
    G417013
    1.  Dæksel
    2.  Påfyldningsstuds (hydraulikvæskebeholder)
    3.  Målepind
  5. Sæt målepinden i igen, og sæt dækslet på påfyldningsstudsen.
  6. Start motoren, og brug alle hydraulikbetjeningsanordningerne til at fordele hydraulikvæsken i hele systemet.
  7. Kontroller for lækager, og sluk derefter motoren.
  8. Kontroller væskestanden, og efterfyld nok til at hæve standen til full-mærket på målepinden.
    Vigtigt
    Fyld ikke for meget på beholderen.

Udskiftning af hydraulikfilteret
Advarsel
Varm hydraulikvæske kan forårsage alvorlige forbrændinger, som kan resultere i dødsfald eller alvorlig personskade.
Lad hydraulikvæsken afkøle, før der udføres vedligeholdelse på hydrauliksystemet.

Brug et originalt Toro-udskiftningsfilter (delnr. 86-3010).
Vigtigt
Brug af andre filtertyper kan gøre garantien på visse komponenter ugyldig.

  1. Forbered maskinen til vedligeholdelse.
  2. Graphic
    G417015
  3. Rengør omkring det område, hvor filteret monteres . Anbring en dræningsbakke under filteret , og fjern filteret.
  4. Smør den nye filterpakning, og fyld filteret med hydraulikvæske.
  5. Sørg for, at området omkring det sted, hvor filteret skal monteres, er rent. Skru filteret på, indtil pakningen berører monteringspladen, og spænd derefter filteret ½ omgang.
  6. Start motoren, og lad den køre i ca. 2 minutter for at lukke luft ud af systemet. Sluk for motoren, og kontroller, om der er lækager.

Vedligeholdelse af klippeenhederne

Kontrol af kontakt mellem knivcylinder og bundkniv
  1. Kontroller kontakten mellem knivcylinderen og bundkniven, uanset om klippekvaliteten tidligere har været acceptabel.
    Bemærk: Der skal være let kontakt i hele knivcylinderens og bundknivens længde.
Baglapning af klippeenhederne
Advarsel
Berøring af klippeenheder eller andre bevægelige dele kan medføre død eller alvorlige personskader.
  • Hold fingre, hænder og beklædningsgenstande væk fra klippeenhederne og andre bevægelige dele.
  • Forsøg aldrig at dreje klippeenhederne med hænderne eller fødderne, mens motoren kører.

Bemærk: Der findes yderligere anvisninger og fremgangsmåder for baglapning i Toro-manualen om det grundlæggende om knivcylinderplæneklippere (med vejledning om slibning), form 09168SL.
Klargøring af maskinen
  1. Forbered maskinen til vedligeholdelse.
  2. Foretag de indledende justeringer mellem knivcylinder og bundkniv, der er relevante for baglapning. Se klippeenhedens betjeningsvejledning.
  3. Løft det magnetisk monterede konsoldæksel for at blotlægge plæneklippermanifolden.

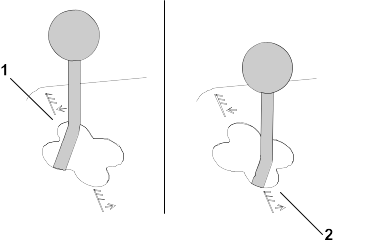

    Graphic
    G353458s
  4. Flyt baglapningsgrebet til tilbagepositionen R (baglapning).
    Graphic
    G417036
    1.  Baglapningsregulator
    2.  Hastighedsregulator til knivcylindre
Lapning af knivcylindre og bundknive
Advarsel
Ændring af motorhastigheden under baglapning kan få klippeenhederne til at gå i stå, hvilket kan resultere i død eller alvorlig personskade.
  • Reguler aldrig motorhastigheden under baglapning.
  • Baglap kun ved tomgangshastighed.

Bemærk: Sædekontakten omgås, når baglapningsregulatoren er i baglapningspositionen. Du behøver ikke at sidde i sædet, men parkeringsbremsen skal være aktiveret, for at motoren kan køre.
  1. Start motoren, og lad den køre ved lav tomgangshastighed.
  2. Tryk klippeenhedens drevkontakt til positionen Engage (aktiver).
  3. Påfør lappepasta på knivcylinderen med en langskaftet børste.
    Fare
    Hvis du berører klippeenhederne, når de bevæger sig, vil det resultere i død eller alvorlig personskade.
    Sørg for, at du ikke er i nærheden af klippeenhederne, før du fortsætter, for at undgå personskade.

    Vigtigt
    Brug aldrig kortskaftede børster.

  4. Hvis du skal justere klippeenhederne under en baglapning, skal du udføre følgende trin:
    1. Tryk klippeenhedens drevkontakt til positionen Disengage (deaktiver).
    2. Sluk motoren, og tag nøglen ud.
    3. Juster klippeenhederne.
    4. Gentag trin 1 til 3.
  5. Gentag trin 3 for de andre klippeenheder, som du ønsker at baglappe.
Færdiggørelse af baglapning
  1. Tryk klippeenhedens drevkontakt til positionen Disengage (deaktiver).
  2. Sluk motoren.
  3. Flyt baglapningsgrebet til positionen F (klipning).
    Vigtigt
    Hvis baglapningsgrebet ikke flyttes til positionen F (klipning) efter baglapningen, kan klippeenhederne ikke fungere korrekt.

    Graphic
    G417036
    1. Baglapningsgreb
    2. Hastighedsregulator til knivcylindre
  4. Fastgør konsoldækslet på kontrolkonsollen.
  5. Vask al lappepasta af klippeenhederne.
  6. For at få et bedre skær skal der føres en fil hen over forsiden af bundkniven efter lapning.
    Bemærk: Derved fjernes eventuelle grater eller ru kanter, som kan være blevet dannet på skæret.

Vedligeholdelse af chassiset

Eftersyn af sikkerhedsselen
  1. Efterse sikkerhedsselen for slitage, snit og andre skader. Udskift sikkerhedsselen/-erne, hvis en komponent ikke fungerer korrekt.
  2. Rengør sikkerhedsselen efter behov.

Rengøring

Vask af maskinen
  1. Brug kun vand eller vand med en mild sæbeopløsning til at vaske maskinen efter behov. Du kan bruge en klud, når du vasker maskinen.
    Vigtigt
    • Brug ikke brakvand eller genanvendt vand til at rengøre maskinen.
    • Brug ikke trykvaskeudstyr til at vaske maskinen. Trykvaskeudstyr kan beskadige det elektriske system, løsne vigtige mærkater eller bortvaske nødvendigt smørefedt fra friktionssteder. Undgå overdreven brug af vand i nærheden af kontrolpanelet, motoren og batteriet.
    • Undlad at vaske maskinen, mens motoren kører. Det kan medføre intern motorskade at vaske maskinen med motoren kørende.





Opbevaring


Opbevaring af maskinen

  1. Parker maskinen på en plan flade, sænk klippeenhederne til jorden, aktiver parkeringsbremsen, sluk motoren, og fjern nøglen.
  2. Rengør traktionsenheden, klippeenhederne og motoren grundigt.
  3. Kontrol af dæktrykket.
  4. Kontroller, at der ikke er løse dele, som skal være fastspændte, og efterspænd dem om nødvendigt.
  5. Smør alle fittings og drejepunkter med fedt eller olie. Tør overskydende smøremiddel af.
  6. Slib let med sandpapir, og benyt pletreparationslak på lakerede områder, som er blevet ridsede, har været udsat for stenslag eller har rustpletter. Reparer eventuelle buler i metalkarrosseriet.
  7. Udfør service på batteriet og kablerne som beskrevet herunder:
    1. Fjern batteriklemmerne fra batteripolerne.
    2. Rengør batteriet, klemmerne og polerne med en stålbørste og en opløsning med tvekulsurt natron.
    3. For at forebygge korrosion skal batteriets poler og kabelforbindelserne smøres med Grafo 112X-fedt (Toro delnr. 505-47) eller vaseline.
    4. Oplad langsomt batteriet hver 60. dag i 24 timer for at forhindre blysulfatering af batteriet.
  8. Forbered motoren som følger:
    1. Aftap motorolien fra oliesumpen, og udskift bundproppen.
    2. Fjern og bortskaf oliefilteret. Sæt et nyt oliefilter i.
    3. Fyld den angivne motorolie på motoren.
    4. Start motoren, og lad den køre i tomgang i ca. 2 minutter.
    5. Sluk for motoren, og tag nøglen ud.
    6. Skyl brændstoftanken med frisk, rent brændstof.
    7. Spænd alle brændstofsystemfittingsene igen.
    8. Rengør og efterse luftfilterenheden grundigt.
    9. Forsegl luftfilterindtaget og udstødningsåbningen med vejrbestandig tape.
    10. Kontroller frostvæskebeskyttelsen, og påfyld en 50/50-opløsning af vand og ethylenglycol-frostvæske som nødvendigt til den forventede minimumstemperatur i dit område.

Opbevaring af batteriet

Hvis maskinen opbevares i mere end 30 dage, skal batteriet fjernes og oplades helt. Opbevar det enten på hylden eller på maskinen. Lad kablerne være frakoblede, hvis de opbevares på maskinen. Opbevar batteriet et køligt sted for at undgå hurtig afladning af batteriet. Sørg for, at batteriet er helt opladet, så det ikke fryser til. Et fuldt opladet batteris massefylde er 1,265 til 1,299.




Fejlfinding


Brug af standardkontrolmodulet (SCM)

Standardkontrolmodulet er en indstøbt elektronisk anordning, der fremstilles i en onesize-konfiguration. Modulet benytter solid-state og mekaniske komponenter til at overvåge og styre de normale elektriske funktioner, der er nødvendige for sikker produktdrift.
Modulet overvåger indgange som f.eks. neutral, parkeringsbremse, kraftudtag, start, baglap og høj temperatur. Modulet strømforsyner udgange som f.eks. kraftudtag-, starter- og startstrømsmagnetventilen ETR.
Modulet opdeles i indgange og udgange. Indgange og udgange identificeres af grønne lysdioder, der er monteret på printpladen.
Startkredsløbets indgang aktiveres af 12 V jævnstrøm. Alle andre indgange aktiveres, når kredsløbet sluttes til jord. Hver indgang har en lysdiode, der tænder, når det pågældende kredsløb aktiveres. Benyt indgangssignallysdioder til fejlfinding for kontakter og indgangssignalkredsløb.
Udgangskredsløb aktiveres af et relevant sæt af indgangsforhold. De tre udgange omfatter PTO (kraftudtag), ETR (startstrøm) og START. Udgangssignallysdioderne overvåger relætilstand og angiver tilstedeværelsen af spænding ved en af tre specifikke udgangsterminaler.
Udgangskredsløb fastlægger ikke udgangsanordningens integritet, så elektrisk fejlfinding omfatter eftersyn af udgangssignallysdioder, almindelig integritetsafprøvning af udstyret og ledningsnet. Mål afbrudt komponentimpedans, impedans via ledningsnet (afbryd ved SCM) eller ved midlertidigt at ?tilføre testspænding? til den pågældende komponent.
SCM kan ikke sluttes til en ekstern computer eller håndholdt udstyr, kan ikke omprogrammeres og registrerer ikke fejlfindingsdata for uregelmæssigt forekommende fejl.
Der er udelukkende symboler på mærkaten på SCM'en. Der er vist tre lysdiodesymboler i udgangsboksen. Alle andre lysdioder er indgange. Skemaet nedenfor identificerer symbolerne.
Graphic
G417043
  1. Indgange
  2. Baglap
  3. Høj temperatur
  4. I sædet
  5. Kraftudtagskontakt
  6. Parkeringsbremsen løsnet
  7. Neutral
  8. Kraftudtag
  9. Start
  10. ETR
  11. Tænd/sluk
  12. Udgange
Fejlfinding af standardkontrolmodulet (SCM)
  1. Fastlæg hvilken udgangsfejl, du forsøger at løse (PTO, START eller ETR).
  2. Flyt nøglekontakten til positionen On (til), og kontroller, at den røde "tændt"-lysdiode lyser.
  3. Flyt alle indgangskontakter for at sikre, at alle lysdioder skifter tilstand.
  4. Placer indgangsenheder i den korrekte position for at opnå den ønskede udgang. Brug følgende oversigt til at finde frem til den korrekte indgangstilstand.
  5. Hvis specifikke lysdioder er tændt uden den tilsvarende udgangsfunktion, kontroller da udgangsledningsnet, forbindelser og komponenten. Reparer om nødvendigt.
  6. Hvis den pågældende udgangssignallysdiode ikke er tændt, kontroller da begge sikringer.
  7. Hvis den pågældende udgangssignallysdiode ikke er tændt, og indgangene er i korrekt tilstand, så installer en ny SCM, og se, om fejlen forsvinder.
    Bemærk: Hver række (på tværs) i følgende oversigt angiver indgangs- og udgangskravene for hver enkelt produktfunktion. Produktfunktionerne er anført i den venstre kolonne. Symbolerne angiver bestemte kredsløbstilstande, herunder tilsluttet spænding, jordforbundet og ikke jordforbundet.
    Oversigt
    INDGANGE
    UDGANGE
    Funktion
    Strøm ON (til)
    I neutral
    Start ON (til)
    Bremse ON (til)
    Kraftudtag ON (til)
    I sædet
    Høj temp.
    Baglap
    Start
    ETR
    Kraftudtag
    Start
    +
    O
    O
    O
    O
    +
    +
    O
    Kør (enhed fra)
    O
    O
    O
    O
    O
    O
    O
    +
    O
    Kør (enhed til)
    O
    O
    O
    O
    O
    O
    +
    O
    Ved klipning
    O
    O
    O
    O
    O
    +
    +
    Baglap
    O
    O
    O
    O
    O
    +
    +
    Høj temp.
    O
    O
    O
    O
    • () Angiver, at kredsløbet er jordforbundet lysdioden er tændt.
    • (O) Angiver, at kredsløbet ikke er jordforbundet eller ikke er strømforsynet lysdioden er slukket.
    • (+) Angiver, at kredsløbet er strømforsynet (koblingsspole, magnetventil eller startindgang) lysdioden er tændt.
    • Et tomt felt angiver, at kredsløbet ikke har nogen relevans for oversigten.
    Fejlfinding udføres ved at dreje nøglen til tændt position uden at starte motoren. Find frem til netop den funktion, som ikke fungerer, og følg den på tværs i oversigten. Kontroller hver indgangslysdiodes tilstand for at sikre, at den er den samme som i oversigten.
    Hvis indgangslysdioderne er korrekte, skal du kontrollere udgangslysdioderne. Hvis udgangslysdioden er tændt, men anordningen ikke er strømforsynet, skal du måle spændingen på udgangsanordningen, kontinuiteten på den afbrudte anordning og den elektriske spænding på jordkredsløbet (flydende jording). Reparationen afhænger af, hvad fejlfindingen viser.
