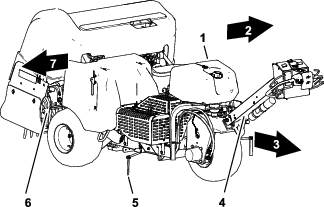

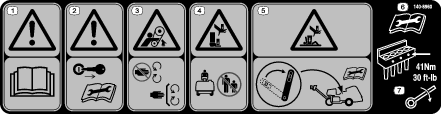

Prozračivač ProCore® 648s

1. Umetnite usadne vijke na kraju ručke u otvore na upravljačkoj poluzi (Slika 5).

   Note: Neka druga osoba drži ručku.



   Slika 5

   1. Ručka
   2. Usadni vijak
   3. Upravljačka poluga
   4. Prirubne matice (½ inča)

2. Navijte prirubnu maticu (½ inča) na sva 3 usadna vijka.

3. Pritegnite prirubne matice na 91 do 113 Nm.

4. Okrenite ručku prema gore i pričvrstite je s pomoću klina za zasun ručke (Slika 6).



   Slika 6

   1. Klin za zasun ručke
   2. Zaporna ploča
   3. Gumb za zasun ručke

1. Provucite držač kabela kočnice ispod žlijeba ručke (Slika 7).



   Slika 7

   1. Žlijeb ručke
   2. Držač kabela kočnice
   3. Podloška (5/16 inča)
   4. Svornjak s poprečnim provrtom
   5. Rascjepka

2. Postavite držač kabela kočnice na svornjak s poprečnim provrtom i pričvrstite držač na svornjak s pomoću podloške i rascjepke.

1. Provucite 6-pinski muški konektor i 12-pinski muški konektor kabelskog svežnja uređaja kroz uvodnicu na žlijebu ručke (Slika 8).



   Slika 8

   1. 6-pinski muški konektor (kabelski svežanj uređaja)
   2. 12-pinski muški konektor (kabelski svežanj uređaja)

2. Umetnite 12-pinski muški konektor kabelskog svežnja u 12-pinski ženski konektor kabelskog svežnja ručke (Slika 9).



   Slika 9

   1. 12-pinski ženski konektor (kabelski svežanj ručke)
   2. 6-pinski ženski konektor (kabelski svežanj ručke)
   3. 6-pinski muški konektor (kabelski svežanj uređaja)
   4. 12-pinski muški konektor (kabelski svežanj uređaja)

3. Umetnite 6-pinski muški konektor kabelskog svežnja uređaja u 6-pinski ženski konektor kabelskog svežnja ručke.

4. Umetnite utisni pričvrsni element kabelskog svežnja uređaja u otvor na žlijebu ručke (Slika 10).



   Slika 10

   1. Utisni pričvrsni element
   2. Žlijeb ručke
   3. Vodeći nosač

5. Umetnite utisni pričvrsni element kabelskog svežnja uređaja u otvor na vodećem nosaču.

6. Provucite vezice za kabel kroz otvore u žlijebu i zategnite ih kako biste pričvrstili kabelski svežanj uređaja za žlijeb ručke (Slika 11).



   Slika 11

   1. Otvor (žlijeb ručke)
   2. Vezica za kabel
   3. Otvor (vodeći nosač)

7. Provucite vezice za kabel kroz otvore u nosaču i zategnite ih kako biste pričvrstili kabelski svežanj uređaja za nosač.

1. Postavite poklopac ručke tako da se mali utor nalazi na gornjoj strani poklopca (Slika 12).



   Slika 12

   1. Navojni vijak (¼ inča)
   2. Žlijeb ručke
   3. Mali utor (poklopac ručke)

2. Poravnajte otvore na poklopcu s otvorima na žlijebu ručke.

3. Pričvrstite poklopac na ručku s pomoću 6 navojnih vijaka (¼ inča).

1. Otključajte i otvorite vratašca odjeljka akumulatora (Slika 13).



   Slika 13

   1. Zasun
   2. Vratašca odjeljka akumulatora

2. Uklonite akumulator iz odjeljka akumulatora.

3. Napunite akumulator s pomoću punjača akumulatora kapaciteta od 3 do 4 A.

4. Kad se akumulator napuni, odspojite punjač s utičnice i klema.

1. Postavite akumulator na podlogu u odjeljku akumulatora (Slika 14). Postavite akumulator tako da su priključci okrenuti prema van.



   Slika 14

   1. Podloga za akumulator
   2. Šipka držača
   3. Šipka s kukom
   4. Pozitivni priključak (+)
   5. Negativni priključak (–)

2. Pričvrstite akumulator na bazu odjeljka s pomoću šipke držača, 2 šipke s kukom, 2 ravne podloške i 2 krilate matice.

3. Pričvrstite pozitivni kabel (crveni) na pozitivni (+) priključak akumulatora s pomoću nosećeg vijka i matice.

4. Stavite gumenu kapicu preko pozitivnog priključka.

5. Pričvrstite negativni kabel (crni) na negativni (–) priključak akumulatora s pomoću nosećeg vijka i matice.

6. Zatvorite i zaključajte vratašca odjeljka akumulatora.

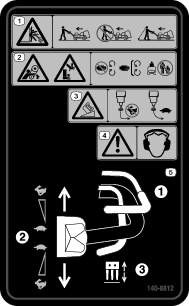

Upotrijebite zasun ručke (Slika 21) da biste zaključali ručku u potpuno podignutom položaju i aktivirali ručnu kočnicu.

Important: Zaključajte ručku u podignutom položaju svaki put kad napustite položaj rukovatelja.

Poluga za pokretanje (Slika 21) osigurava da se nalazite u položaju rukovatelja prilikom vožnje uređaja ili upravljanja glavom za vađenje čepova.

Note: Motor se ne gasi otpuštanjem poluge za pokretanje.

Kontrole za upravljanje glavom za vađenje čepova možete podesiti u sustavu InfoCenter (Slika 21).

Ako pritisnete prekidač za zaustavljanje (Slika 21):

• Uređaj zaustavlja vožnju prema naprijed.

• Glava za vađenje čepova podiže se i prestaje raditi.

Note: Motor se ne gasi pritiskom prekidača za zaustavljanje. Uređaj možete voziti prema natrag, ali za vožnju prema naprijed potrebno je resetirati prekidač za zaustavljanje.

Prekidačem za transport/prozračivanje (Slika 22) upravljajte maksimalnom brzinom vožnje uređaja prilikom prozračivanja ili transporta uređaja.

• Položaj za PROZRAčIVANJE omogućuje prozračivanje i ograničava brzinu vožnje na 4,0 km/h ili sporije.

• Položaj za TRANSPORT omogućuje vožnju uređaja pri maksimalnoj brzini ili sporije između lokacija rada.

  Note: Ne možete prozračivati ako je prekidač za transport/prozračivanje u položaju za TRANSPORT.

Upotrebljavajte lijevu ili desnu ručicu za kontrolu snage (Slika 22) za pogon uređaja prema naprijed ili natrag.

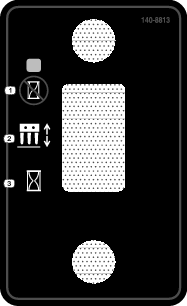

Koristite prekidač za zaključavanje brzine (Slika 22) kako biste održali brzinu vožnje uređaja; slično tempomatu u automobilu.

• Položaj AKTIVIRANO zaključava trenutačnu brzinu vožnje uređaja.

• Položaj UKLJUčENO aktivira zaključavanje brzine.

• Položaj ISKLJUčENO deaktivira zaključavanje brzine.

Koristite prekidač za zaključavanje brzine (Slika 22) kako biste održali brzinu vožnje za prozračivanje sa željenim razmakom između rupa.

• Položaj UKLJUčENO – aktivira zaključavanje brzine vožnje kako bi se održala brzina vožnje za prozračivanje sa željenim razmakom između rupa kad otpustite polugu za prozračivanje na kraju prolaska.

• Položaj ISKLJUčENO deaktivira zaključavanje brzine vožnje – uređaj zaustavlja kretanje prema naprijed kad otpustite polugu za prozračivanje.

Koristite polugu za prozračivanje (Slika 23) za spuštanje i podizanje glave za vađenje čepova.

Koristite prekidač za odabir načina spuštanja glave (Slika 23) kako biste promijenili način na koji se glava za vađenje čepova spušta prilikom prozračivanja. Možete odabrati sljedeće načine:

• Trenutačno spuštanje

• Odgođeno spuštanje

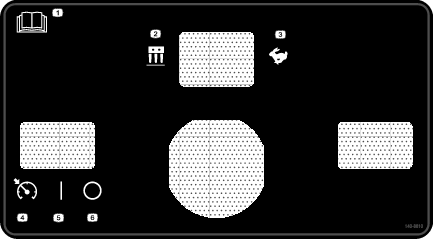

Koristite polugu za gas (Slika 24) za reguliranje brzine motora:

• Pomicanjem poluge za gas prema naprijed povećava se brzina motora – prema položaju BRZO.

• Pomicanjem poluge za gas prema natrag smanjuje se brzina motora – prema položaju SPORO.

Note: Brzina motora regulira brzinu glave za vađenje čepova.

Upotrebljavajte čok za pokretanje hladnog motora (Slika 24).

Prekidačem za paljenje (Slika 24) pokrenite i zaustavite motor. Prekidač ima tri položaja:

• START (Pokretanje) – ključ okrenite u smjeru kazaljke na satu u položaj START (Pokretanje) kako biste aktivirali pokretač motora.

• RUN (Rad) – kad se motor pokrene, pustite ključ i automatski će se pomaknuti u položaj ON (Uključeno).

• OFF (Isključeno) – okrenite ključ u smjeru suprotnom od kazaljke na satu u položaj OFF (Isključeno) kako biste ugasili motor.

Upotrijebite tahometar da biste utvrdili brzinu motora (Slika 24).

Zapornim ventilom za gorivo upravljajte gorivom iz spremnika za gorivo (Slika 25).

Slika 25

1. Zaporni ventil za gorivo

Na zaslonu sustava InfoCenter (Slika 26) prikazuju se informacije o uređaju, kao što su operativno stanje, razne dijagnostike i druge informacije o uređaju.

Slika 26

1. Svjetlo indikatora
2. Senzor za podešavanje svjetline zaslona
3. Gumb za pomicanje – prema gore
4. Gumb za povratak/izlaz
5. Gumb za pomicanje – smanjenje / pomicanje ulijevo
6. Gumb za pomicanje – prema dolje
7. Gumb za pomicanje – povećanje / pomicanje udesno
8. Gumb za unos/odabir

Note: Namjena svakog gumba može se promijeniti ovisno o tome što je u tom trenutku potrebno. Svaki je gumb označen ikonom koja prikazuje njegovu trenutačnu funkciju.

Upotrebljavajte gumbe za pomicanje kako biste se kretali između više zaslona i stavki izbornika:

• Pozdravni zaslon: prikazuje aktualne informacije o uređaju nekoliko sekundi nakon što okrenete ključ u položaj UKLJUčENO.

• Glavni izbornik: pogledajte Upotreba izbornika.

Opisi ikona sustava InfoCenter

Za pristup glavnom izborniku pritisnite gumb za povratak/izlaz dok ste na bilo kojem informativnom zaslonu.

U sljedećim tablicama potražite kratak opis opcija dostupnih u izbornicima:

Main Menu (Glavni izbornik)

Service (Upotreba)

Settings (Postavke)

Machine Settings (Postavke uređaja)

About (Informacije o uređaju)

Diagnostics (Dijagnostika)

Prema zadanim postavkama zaštićeni izbornici se ne prikazuju. Ta se podešavanja otključavaju unosom PIN kôda.

Note: Tvornički zadani PIN kôd za vaš uređaj je 0000 ili 1234; moguće je da je u trenutku isporuke vaš distributer promijenio PIN kôd.Ako ste promijenili PIN i zaboravili ga, za pomoć se obratite ovlaštenom distributeru tvrtke Toro.

1. U GLAVNOM IZBORNIKU pomaknite se prema dolje u izbornik POSTAVKE i pritisnite gumb za odabir (Slika 27).



   Slika 27

2. U izborniku POSTAVKE pomaknite se na stavku ENTER PIN (Unos PIN-a) i pritisnite gumb za odabir (Slika 28A).



   Slika 28

3. Da biste unijeli PIN, pritišćite gumbe za pomicanje prema gore i dolje dok se ne pojavi točna prva znamenka, a zatim pritisnite desni gumb za pomicanje kako biste se prebacili na sljedeću znamenku (Slika 28B i Slika 28C). Ponavljajte taj korak dok ne unesete sve znamenke.

4. Pritisnite gumb za odabir (Slika 28D).

   Note: Ako zaslon prihvati PIN i otključaju se zaštićeni izbornici, u gornjem desnom kutu zaslona pojavljuje se riječ .

5. Za zaključavanje zaštićenih izbornika okrenite ključ za paljenje u položaj ISKLJUčENO, a zatim u položaj UKLJUčENO.

1. Nakon što unesete PIN kôd, uđite u izbornik POSTAVKE i pomaknite se prema dolje do stavke PROTECT SETTINGS (Zaštita postavki).

2. Da biste pregledali i promijenili postavke bez unosa PIN-a, promijenite ZAšTITU POSTAVKI na (Isključeno) pomoću gumba za odabir.

3. Kako biste postavili da je za prikaz zaštićenih izbornika potreban PIN kôd, pomoću gumba za odabir promijenite PROTECT SETTINGS (Zaštita postavki) u (Uključeno), postavite PIN kôd i okrenite ključ za paljenje u položaj ISKLJUčENO, a zatim u položaj UKLJUčENO.

Slika 29

1. Dijagnostičko svjetlo

• Ako treperi crveno – aktivna greška

• Ako svijetli crveno – aktivna obavijest

• Ako svijetli plavo – kalibracija/poruke

• Ako svijetli zeleno – normalan rad

Svaki dan prije pokretanja uređaja izvršite postupke namijenjene izvršavanju nakon svake upotrebe / svakodnevno navedene u .

• Sigurnosni sustav blokiranja služi za sprečavanje pokretanja motora osim ako je ručica za kontrolu snage u položaju NEUTRAL (Neutralno).

• Sigurnosni sustav blokiranja služi za sprečavanje pokretanja motora osim ako je poluga za pokretanje potpuno otpuštena.

• Sigurnosni sustav blokiranja služi za sprečavanje pokretanja motora osim ako je poluga glave za vađenje čepova potpuno otpuštena.

• Sigurnosni sustav blokiranja podiže glavu za vađenje čepova i gasi je ako vozite uređaj unatrag tijekom prozračivanja ili pritisnete prekidač za zaustavljanje.

Important: Ako sigurnosni sustav blokiranja ne radi na prethodno opisan način, neka ga smjesta popravi ovlašteni distributer tvrtke Toro.

Important: Visinu šiljaka iznad tla morate kalibrirati kad god mijenjate duže šiljke u kraće šiljke i obrnuto.

Za uređaj je dostupan velik izbor držača šiljaka, štitnika za travnjak i šiljaka. Odaberite potrebne komponente u skladu s tablicom dodatne opreme u odjeljku Priključci i dodatna oprema.

Postavljanje štitnika za travnjak

Note: Tvornica isporučuje stezaljke za štitnik za travnjak, podloške i prirubne matice učvršćene na nosače štitnika za travnjak (Slika 39).

Labavo postavite štitnike za travnjak na nosače s pomoću 4 stezaljke za štitnik za travnjak, 12 prirubnih matica (⅜ inča) i 12 podloški (7/16 × 13/16 inča).

Note: Nemojte pritegnuti prirubne matice.

Slika 39

1. Podloška (7/16 × 13/16 inča)
2. Prirubna matica (⅜ inča)
3. Stezaljka za štitnik za travnjak
4. Štitnik za travnjak
5. Usadni vijak (nosač štitnika za travnjak)

Note: ProCore 648s dizajniran je za optimalne performanse prozračivanja u širokom rasponu vrsta trave i tla, agronomskih uvjeta i stilova šiljaka kad je postavljen na dubinu od 7,6 cm. Kad se upotrebljava na plitkim postavkama, osobito na dubinama manjim od 5 cm s manjim šiljcima, može uzrokovati veće narušavanje površine.

1. Provjerite je li glava za vađenje čepova podignuta; pogledajte Podizanje glave za vađenje čepova.

2. Okrenite ključ za paljenje u položaj RUN (Rad).



   Slika 51

3. Pritišćite desni gumb dok se ne prikaže zaslon za postavljanje dubine rupa (Slika 51 i Slika 52).

4. Podesite dubinu šiljaka pomoću gumba za kretanje prema gore i dolje (Slika 52) na sljedeći način:

   • Pritisnite gumb za kretanje prema dolje kako biste smanjili dubinu rupa.

   • Pritisnite gumb za kretanje prema gore kako biste povećali dubinu rupa.



   Slika 52

5. Pritisnite lijevi ili desni gumb kako biste spremili postavke i izašli iz zaslona za postavljanje dubine rupa.

6. Okrenite ključ za paljenje u položaj OFF (Isključeno).

   Note: Ako nakon kalibracije na razini tla tijekom prozračivanja na najvećoj dozvoljenoj dubini (sa šiljcima bilo koje duljine) vijci štitnika za travnjak dodiruju travnjak ili se vuku po njemu, smanjite dubinu za jednu razinu (6,35 mm).

Note: Kad odaberete ciljani razmak između rupa, uređaj upravlja brzinom vožnje kako bi održao taj razmak.

1. Provjerite je li glava za vađenje čepova podignuta; pogledajte Podizanje glave za vađenje čepova.

2. Okrenite ključ za paljenje u položaj RUN (Rad).



   Slika 53

3. Pritišćite desni gumb dok se ne prikaže zaslon za postavljanje razmaka između rupa (Slika 53 i Slika 54).

4. Podesite razmak između rupa (Slika 54) kako slijedi:

   • Pritisnite gumb za kretanje prema dolje kako biste smanjili razmak između rupa.

   • Pritisnite gumb za kretanje prema gore kako biste povećali razmak između rupa.



   Slika 54

5. Pritisnite lijevi ili desni gumb kako biste spremili postavke i izašli iz zaslona za postavljanje razmaka između rupa.

6. Okrenite ključ za paljenje u položaj OFF (Isključeno).

1. Provjerite je li glava za vađenje čepova podignuta; pogledajte Podizanje glave za vađenje čepova.

2. Okrenite ključ za paljenje u položaj RUN (Rad).



   Slika 55

3. Pritišćite desni gumb dok se ne prikaže zaslon za postavljanje promjera šiljaka (Slika 55 i Slika 56).

4. Podesite promjer šiljaka pomoću gumba za kretanje prema gore i dolje (Slika 56) na sljedeći način:

   • Pritisnite gumb za kretanje prema gore kako biste povećali promjer šiljaka.

   • Pritisnite gumb za kretanje prema dolje kako biste smanjili promjer šiljaka.



   Slika 56

5. Pritisnite lijevi ili desni gumb kako biste spremili postavke i izašli iz zaslona za postavljanje promjera.

6. Okrenite ključ za paljenje u položaj OFF (Isključeno).

1. Provjerite je li glava za vađenje čepova podignuta; pogledajte Podizanje glave za vađenje čepova.

2. Okrenite ključ za paljenje u položaj RUN (Rad).



   Slika 57

3. Pritišćite desni gumb dok se ne prikaže zaslon za postavljanje broja šiljaka (Slika 58).

4. Podesite broj šiljaka pomoću gumba za kretanje prema gore i dolje (Slika 58) na sljedeći način:

   Important: Broj šiljaka predstavlja broj šiljaka u 1 držaču.

   • Pritisnite gumb za kretanje prema gore kako biste povećali broj šiljaka.

   • Pritisnite gumb za kretanje prema dolje kako biste smanjili broj šiljaka.



   Slika 58

5. Pritisnite lijevi ili desni gumb kako biste spremili postavke i izašli iz zaslona za postavljanje broja šiljaka.

6. Okrenite ključ za paljenje u položaj OFF (Isključeno).

Important: Kalibrirajte visinu šiljaka iznad tla svaki put kad promijenite šiljke ili zamijenite istrošene šiljke.

1. Potpuno podignite ručku kako biste aktivirali ručnu kočnicu (Slika 65).



   Slika 65

2. Provjerite prolazi li klin za zasun ručke kroz otvor na zapornoj ploči (Slika 66).

   Upozorenje

   Ako se ručna kočnica ne aktivira, uređaj se može kretati i ozlijediti vas ili prolaznike.

   Provjerite je li ručka potpuno podignuta i pričvršćena za zapornu ploču.



   Slika 66

   1. Klin za zasun ručke
   2. Zaporna ploča
   3. Gumb za zasun ručke

1. Povucite gumb za zasun ručke (Slika 67).



   Slika 67

   1. Gumb za zasun ručke

   Important: Ne okrećite gumb u položaj iz kojeg se klin za zasun ne može vratiti u početni položaj (Slika 68).



   Slika 68

2. Spustite ručku kako biste otpustili ručnu kočnicu (Slika 69).



   Slika 69

3. Otpustite gumb za zasun ručke.

1. Potpuno podignite i zaključajte ručku kako biste aktivirali ručnu kočnicu; pogledajte Aktiviranje ručne kočnice.

2. Upotrijebite čok (Slika 70) na sljedeći način:

   • Prije pokretanja hladnog motora pomaknite polugu čoka u položaj ON (Uključeno).

   • Kad pokrećete vrući ili topao motor, možda neće biti potrebno korištenje čoka.



   Slika 70

   1. Ključ (prekidač za paljenje)
   2. Poluga za gas
   3. Čok
   4. Tahometar

3. Pomaknite polugu za gas u položaj FAST (Brzo) prije pokretanja hladnog motora.

4. Okrenite ključ za paljenje u položaj START (Pokretanje). Kad se motor pokrene, pustite ključ.

   Important: Nemojte aktivirati starter više od 10 sekundi odjednom. Ako se motor ne pokrene, pričekajte 30 sekundi radi hlađenja između pokušaja. Nepridržavanje ovih uputa može dovesti do pregaranja startera motora.

5. Kad se motor pokrene, pomaknite čok u položaj OFF (Isključeno). Ako motor otežano radi ili oklijeva, pomaknite čok natrag u položaj ON (Uključeno) na nekoliko sekundi. Zatim pomaknite polugu za gas na željenu brzinu motora.

   Note: Ponavljajte korak po potrebi.

1. Potpuno podignite i zaključajte ručku kako biste aktivirali ručnu kočnicu; pogledajte Aktiviranje ručne kočnice.

2. Pomaknite polugu za gas (Slika 71) u položaj SLOW (Sporo).



   Slika 71

   1. Ključ (prekidač za paljenje)
   2. Poluga za gas
   3. Čok
   4. Tahometar

3. Pustite motor u praznom hodu 60 sekundi.

4. Okrenite ključ u položaj OFF (Isključeno) i izvadite ključ.

5. Ako teglite ili skladištite uređaj, zatvorite zaporni ventil za gorivo (Slika 72).

   Important: Zatvorite zaporni ventil za gorivo prije tegljenja uređaja na prikolici ili skladištenja uređaja. Potpuno podignite i zaključajte ručku kako biste aktivirali ručnu kočnicu prije tegljenja uređaja. Izvadite ključ iz prekidača za paljenje kako biste spriječili rad pumpe za gorivo i pražnjenje akumulatora.



   Slika 72

   1. Zaporni ventil za gorivo

Important: Hodajte ispred uređaja i prema naprijed dok upravljate uređajem. Nemojte hodati i gledati unatrag dok upravljate uređajem.

Slika 73

1. Desna strana
2. Lijeva strana
3. Naprijed (smjer upravljanja)

Zaustavljanje vozila

Important: Pritisnite prekidač za zaustavljanje kako biste odmah zaustavili uređaj (Slika 78).

Slika 78

1. Prekidač za zaustavljanje

1. Ako prozračujete, otpustite polugu za prozračivanje (Slika 79) kako biste podigli glavu za vađenje čepova; pogledajte Podizanje glave za vađenje čepova.



   Slika 79

   1. Poluga za pokretanje
   2. Poluga za prozračivanje
   3. Ručice za kontrolu snage

2. Otpustite ručicu za kontrolu snage i pustite da se vrati u položaj NEUTRALNO.

3. Otpustite polugu za pokretanje.

4. Potpuno podignite i zaključajte ručku kako biste aktivirali ručnu kočnicu; pogledajte Aktiviranje ručne kočnice.

Podizanje glave za vađenje čepova

Odgođeno spuštanje

Koristite prednju gumu (Slika 84) kako biste odredili lokaciju podizanja u načinu rada s odgođenim spuštanjem.

Slika 84

Kako biste podigli glavu za vađenje čepova, napravite jedno od sljedećeg:

• Kad prednja guma prijeđe rub područja za prozračivanje, otpustite polugu za prozračivanje (Slika 85).

  Note: Nakon što otpustite polugu za prozračivanje, uređaj odgađa podizanje glave za vađenje čepova dok glava ne dosegne ciljanu lokaciju koju ste utvrdili s pomoću prednje gume.



  Slika 85

  1. Poluga za prozračivanje

• Vozite uređaj prema natrag; pogledajte Vožnja uređaja prema natrag.

Upotrijebite označivač linija da biste poravnali redove pri prozračivanju (Slika 94).

Slika 94

1. Označivač linija (položaj pri skladištenju)
2. Označivač linija (položaj za poravnanje)

Uređaj bilježi prozračenu površinu i obujam izvađenih čepova zemlje s pomoću 2 brojača. Na temelju informacija tih brojača procijenite količinu prihrane koju je potrebno primijeniti na prozračeni teren.

• Brojač Area 1 (Područje 1) nije zaštićen PIN-om kako bi ga rukovatelj mogao resetirati.

  Note: Ako rukovatelj aktivira brojač Area 1 (Područje 1) za svaku lokaciju prozračivanja, može procijeniti količinu prihrane i zahtjeve za isporuku za svaku lokaciju.

• Brojač Area 2 (Područje 2) zaštićen je PIN-om kako bi ga nadzornik ili njegov delegat mogli resetirati.

• Prozračena površina prikazuje se u metričkim (m²) ili engleskim (ft²) jedinicama.

• Obujam izvađenih čepova zemlje prikazuje se u metričkim (m³) ili engleskim (yd³) jedinicama.

• Brojač uređaja izračunava obujam izvađenih čepova zemlje na temelju promjera i broja šiljaka koje ste unijeli u sustav InfoCenter.

  Important: Ako su vrijednosti promjera i/ili broja šiljaka neispravne prije prozračivanja lokacije, sustav InfoCenter neispravno će izračunati i prikazati vrijednosti obujma izvađenih čepova zemlje za Područje 1 i Područje 2. Ako se vrijednosti promjera i/ili broja promijene nakon prozračivanja, sustav InfoCenter promijenit će prikazane vrijednosti obujma.

Postavite servisni zasun prije održavanja glave za vađenje čepova ili ako skladištite uređaj duže od nekoliko dana.

1. Podignite glavu za vađenje čepova.

2. Parkirajte uređaj na ravnoj površini, potpuno podignite i zaključajte ručku kako biste aktivirali ručnu kočnicu, ugasite motor, izvadite ključ i pričekajte da se svi pomični dijelovi zaustave.

3. Uklonite poklopac glave za vađenje čepova; pogledajte Uklanjanje poklopca glave za vađenje čepova.

4. Uklonite rascjepku koja pričvršćuje servisni zasun na bočnu ploču (Slika 102).



   Slika 102

   1. Potporni svornjak (bočna ploča)
   2. Rascjepka
   3. Servisni zasun
   4. Potporni svornjak (glava za vađenje čepova)

5. Okrenite servisni zasun prema natrag i poravnajte ga s potpornim svornjakom glave za vađenje čepova.

6. Pričvrstite zasun na potporni svornjak s pomoću rascjepke.

7. Prema potrebi postavite poklopac glave za vađenje čepova; pogledajte Postavljanje poklopca glave za vađenje čepova.

1. Parkirajte uređaj na ravnoj površini, potpuno podignite i zaključajte ručku kako biste aktivirali ručnu kočnicu, ugasite motor, izvadite ključ i pričekajte da se svi pomični dijelovi zaustave.

2. Ako je poklopac glave za vađenje čepova postavljen, uklonite ga; pogledajte Uklanjanje poklopca glave za vađenje čepova.

3. Uklonite rascjepku koja pričvršćuje servisni zasun na potporni svornjak glave za vađenje čepova (Slika 103).



   Slika 103

   1. Servisni zasun
   2. Rascjepka
   3. Potporni svornjak (glava za vađenje čepova)
   4. Potporni svornjak (bočna ploča)

4. Okrenite servisni zasun prema dolje i poravnajte ga s potpornim svornjakom bočne ploče.

5. Pričvrstite zasun na potporni svornjak s pomoću rascjepke.

6. Postavite poklopac glave za vađenje čepova; pogledajte Postavljanje poklopca glave za vađenje čepova.

Important: Zamjena oštećenog šiljka šiljkom jednake dužine. Različite dužine šiljaka negativno utječu na izgled rupa.

Različite dužine šiljaka utječu na izgled rupa.

Pogledajte Postavljanje štitnika za travnjak, držača šiljaka i šiljaka za slikovne prikaze.

1. Podignite glavu za vađenje čepova i servisnim je zasunom zaključajte na mjestu.

2. Parkirajte uređaj na ravnoj površini, potpuno podignite i zaključajte ručku kako biste aktivirali ručnu kočnicu, ugasite motor, izvadite ključ i pričekajte da se svi pomični dijelovi zaustave.

3. Olabavite vijke držača šiljaka i uklonite stare šiljke.

4. Umetnite nove šiljke u držač šiljaka.

5. Pritegnite vijke držača šiljaka na 40,6 Nm.

6. Prema potrebi ponovite taj postupak na preostalim krakovima.

Koristite aplikaciju za prikaz visine šiljaka iznad tla kako biste brzo provjerili trenutačnu visinu šiljaka iznad tla.

Aplikacija spušta glavu na prethodno kalibriranu poziciju; kad je glava na mjestu, možete provjeriti udaljenost vrhova šiljaka od tla.

Uređaj prenosi težinu s vučne jedinice na glavu za vađenje čepova radi održavanja dubine rupa u različitim strukturama tla. Međutim, ako je struktura tla toliko čvrsta da ne omogućuje potpunu dubinu prozračivanja, možda će biti potrebno prenijeti još više težine na glavu za vađenje čepova. Uređaj je u tvornici podešen za prijenos normalne težine. Da biste povećali pritisak opruga za prijenos težine prema dolje, učinite sljedeće:

1. Parkirajte uređaj na ravnoj površini, potpuno podignite i zaključajte ručku kako biste aktivirali ručnu kočnicu, ugasite motor, izvadite ključ i pričekajte da se svi pomični dijelovi zaustave.

2. Olabavite prednju prirubnu maticu i noseći vijak koji pričvršćuju ploču za zatezanje opruge za potporni nosač glave za vađenje čepova (Slika 109).

   Note: Nemojte ukloniti sigurnosnu maticu i noseći vijak.



   Slika 109

   Položaj za prijenos normalne težine – gornji otvor

   1. Ploča za zatezanje opruge
   2. Prirubna matica (stražnja)
   3. Potporni nosač (glava za vađenje čepova)
   4. Opruge za prijenos težine

3. Uklonite stražnju prirubnu maticu koja pričvršćuje nosače opruge za potporni nosač.

   Note: Nemojte ukloniti noseći vijak.

4. Umetnite račvasti ključ ili šipku veličine ½ inča u četvrtasti otvor na ploči za zatezanje opruge (Slika 110).



   Slika 110

   Položaj za prijenos veće težine – donji otvor

   1. Noseći vijak (stražnji)
   2. Prirubna matica

5. Okrenite ključ ili šipku da biste otpustili napetost na stražnjem nosećem vijku i uklonite ga iz gornjeg otvora.

   Note: Gornji otvor namijenjen je prijenosu normalne težine.

6. Okrećite ploču za zatezanje opruge dok nije poravnata s donjim otvorom na potpornom nosaču, a zatim umetnite noseći vijak kroz otvore na ploči i nosaču.

   Note: Donji otvor namijenjen je prijenosu veće težine. Okretanjem ploča opruge prema gore povećava se prijenos težine.

7. Pričvrstite noseći vijak na potporni nosač i ploču za zatezanje opruge s pomoću prirubne matice.

8. Pritegnite sigurnosne matice na 37 do 45 Nm.

Za optimalnu kvalitetu rupa i rad uređaja prozračujte s pomoću sustava automatskog praćenja tla.

Ručno praćenje tla primjenjujte samo ako je senzor za položaj šiljaka oštećen.

1. Parkirajte uređaj na ravnoj površini, potpuno podignite i zaključajte ručku kako biste aktivirali ručnu kočnicu, ugasite motor, izvadite ključ i pričekajte da se svi pomični dijelovi zaustave.

2. Uklonite poklopac glave za vađenje čepova; pogledajte Uklanjanje poklopca glave za vađenje čepova.

3. Uklonite rascjepku koja pričvršćuje klin i odstojnike za postavljanje dubine za nosač (Slika 114).



   Slika 114

   1. Rascjepka
   2. Odstojnici
   3. Granični nosač
   4. Klin za postavljanje dubine

4. Postavite sve odstojnike iznad graničnog nosača.

5. Postavite klin za postavljanje dubine i odstojnike na granični nosač s pomoću rascjepke.

   Note: Morate pomaknuti sve odstojnike.

6. Ponovite korake od 3 do 5 na drugoj strani uređaja.

7. Postavite poklopac glave za vađenje čepova; pogledajte Postavljanje poklopca glave za vađenje čepova.

Nakon podešavanja prijenosa težine moguće je prozračivati teren koji je dovoljno tvrd da uzrokuje podizanje stražnjih guma uređaja s tla. To može dovesti do neravnomjernog razmaka između rupa.

Ako dođe do takvog podizanja, možete dodati opcionalne ploče protuutega na cijev osovine stražnjeg okvira. Svaka ploča protuutega dodaje uređaju 28,5 kg. Možete dodati najviše dvije ploče. Pogledajte Katalog dijelova za brojeve dijelova protuutega i opreme.

Ako se motor zaustavi i ne možete ga pokrenuti sa spuštenom glavom za vađenje čepova šiljcima u tlu, poduzmite Podizanje glave za vađenje čepova s pomoću startera ili Uklanjanje držača šiljaka s krakova.

Important: Za čišćenje uređaja nemojte upotrebljavati slankastu ili tehnološku vodu.

Important: Nemojte prati uređaj visokotlačnim peračem.

1. Parkirajte uređaj na ravnoj površini, potpuno podignite i zaključajte ručku kako biste aktivirali ručnu kočnicu, ugasite motor, izvadite ključ i pričekajte da se svi pomični dijelovi zaustave.

2. Temeljito operite uređaj.

   • Upotrijebite crijevo za vodu bez mlaznice kako biste spriječili prolazak vode kroz brtve i onečišćenje masti ležajeva.

   • Četkom uklonite stvrdnuti materijal s njega.

   • Upotrijebite blagi deterdžent za čišćenje poklopaca.

3. Nakon čišćenja povremeno nanesite sloj voska za automobile kako biste održali sjaj poklopca.

4. Provjerite je li uređaj oštećen, curi li ulje i jesu li komponente i šiljci istrošeni.

5. Uklonite, očistite i nauljite šiljke. Nanesite tanki sloj ulja na ležajeve glave za vađenje čepova (veze s koljenastim vratilom i amortizerom).

Important: Ako skladištite uređaj duže od nekoliko dana, učvrstite glavu za vađenje čepova servisnim zasunom.

Točke za vezanje nalaze se na prednjoj i stražnjoj strani uređaja (Slika 124, Slika 125 i Slika 126).

Note: Upotrijebite trake odgovarajućeg razreda koje ispunjavaju uvjete američkog Ministarstva prometa kako biste zavezali uređaj; pogledajte Specifikacije za težinu uređaja.

Slika 124

Prednja točka za vezanje

Slika 125

Stražnja desna točka za vezanje

Slika 126

Stražnja lijeva točka za vezanje

Important: Za utovar uređaja na prikolicu ili kamion upotrebljavajte pune rampe.

1. Utovarite uređaj na prikolicu ili kamion (poželjno s glavom za vađenje čepova prema naprijed).

2. Potpuno podignite i zaključajte ručku kako biste aktivirali ručnu kočnicu, ugasite motor, izvadite ključ i pričekajte da se svi pomični dijelovi zaustave.

3. Učvrstite glavu za vađenje čepova servisnim zasunom; pogledajte Podupiranje glave za vađenje čepova servisnim zasunom.

4. Zatvorite zaporni ventil za gorivo; pogledajte Zaporni ventil za gorivo.

5. Na svim mjestima za vezanje zavežite uređaj za prikolicu ili kamion kabelima, lancima ili trakama; pogledajte Točke za vezanje.

Preporuke za prikolicu

1. Parkirajte vozilo na ravnoj površini.

2. Potpuno podignite i zaključajte ručku kako biste aktivirali ručnu kočnicu; pogledajte Aktiviranje ručne kočnice.

3. Prije napuštanja uređaja ugasite motor, izvadite ključ i pričekajte da se svi pomični dijelovi zaustave; pogledajte Gašenje motora.

4. Pustite da se uređaj ohladi.

1. Ako vaš uređaj ima uzicu zasuna na poklopcu remena s oznakom CE, olabavite vijak uzice dok se ne odvoji od zasuna na poklopcu (Slika 130).



   Slika 130

   1. Poklopac remena
   2. Zasun
   3. Vijak uzice

2. Podignite ručku zasuna (Slika 131).



   Slika 131

   1. Poklopac remena
   2. Zasun

3. Podignite poklopac remena s uređaja (Slika 132).



   Slika 132

1. Poravnajte montažni nosač poklopca remena s potpornim nosačem poklopca na okviru uređaja (Slika 133).



   Slika 133

   1. Montažni nosač (poklopac remena)
   2. Potporni nosač poklopca (okvir uređaja)

2. Spustite poklopac remena (Slika 134).



   Slika 134

3. Potpuno spustite ručku zasuna kako biste pričvrstili poklopac (Slika 135).



   Slika 135

   1. Poklopac remena
   2. Ručka zasuna

4. Ako vaš uređaj ima uzicu zasuna na poklopcu remena s oznakom CE, umetnite vijak uzice u rupu na zasunu poklopca i pritegnite ga (Slika 136).



   Slika 136

   1. Poklopac remena
   2. Zasun
   3. Vijak uzice

Slika 137

1. Ako vaš uređaj ima blokade zasuna s oznakom CE, olabavite vijak zaporne ploče i okrenite je tako da ne prekriva utor na bočnoj strani poklopca glave za vađenje čepova (Slika 138).



   Slika 138

   1. Vijak pločice za zaključavanje
   2. Pločica za zaključavanje

2. Okrenite pločicu za zaključavanje tako da ne prekriva zasun (Slika 138).

3. Ponovite 1 i 2 na drugoj strani poklopca.

4. Otvorite 4 zasuna koja pričvršćuju poklopac glave za vađenje čepova (Slika 137 i Slika 139).



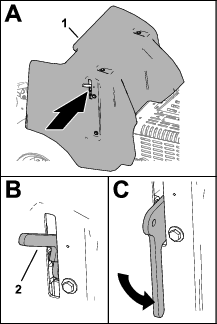

   Slika 139

   1. Kuka zasuna
   2. Zasun

5. Podignite poklopac glave za vađenje čepova s uređaja (Slika 140).



   Slika 140

1. Poravnajte poklopac glave za vađenje čepova s uređajem kako prikazuje Slika 141.



   Slika 141

2. Pričvrstite poklopac glave za vađenje čepova s pomoću 4 zasuna (Slika 142).

3. Ako vaš uređaj ima blokade zasuna s oznakom CE, okrenite pločicu za zaključavanje tako da je poravnata s utorom na bočnoj strani poklopca glave za vađenje čepova (Slika 143).



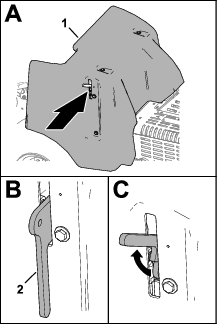

   Slika 142

   1. Kuka zasuna
   2. Zasun


   Slika 143

   1. Pločica za zaključavanje
   2. Vijak pločice za zaključavanje
   3. Utor (poklopac glave za vađenje čepova)

4. Pritegnite vijak pločice za zaključavanje (Slika 143).

5. Ponovite korake 3 i 4 na drugoj strani poklopca.

Uređaj nema mazalice koje se moraju podmazivati.

Important: Ležajevi se rijetko pokvare zbog nedostataka u materijalu ili izradi. Najčešći su razlozi kvarova vlaga i onečišćenje koji prodiru kroz zaštitne slojeve. Podmazani ležajevi moraju se redovito održavati kako bi se uklonila štetna prljavština s područja ležaja. Početno punjenje posebnom masti i čvrsta integralna brtva osiguravaju da prljavština i vlaga ne ulaze u okretne elemente zabrtvljenih ležajeva.

Zabrtvljene ležajeve nije potrebno podmazivati ili kratkoročno održavati. To smanjuje potrebno rutinsko servisiranje i potencijal oštećenja travnjaka zbog onečišćenja mašću. Ti paketi zabrtvljenih ležajeva omogućavaju dobar rad i dug život uz normalnu upotrebu, ali treba redovito provjeravati stanje ležajeva i integritet brtve kako bi se izbjeglo razdoblje prekida rada. Sezonski provjeravajte ležajeve i zamijenite ih ako su oštećeni ili istrošeni. Ležajevi bi trebali raditi glatko bez negativnih svojstava kao što su velika toplina, buka, labavost ili hrđa.

Zbog uvjeta rada ti paketi ležajeva/brtvi podložni su npr. pijesku, kemikalijama za travnjak, vodi, udarcima itd. Oni se smatraju normalnim potrošnim dijelovima. Ležajevi koji se pokvare zbog uzroka koji nisu materijalni nedostaci ili nedostaci u izradi obično nisu obuhvaćeni jamstvom.

Note: Neispravni postupci pranja mogu negativno utjecati na ležajeve. Nemojte prati uređaj dok je još vruć i ne usmjeravajte mlazove velikog obujma i visokog pritiska na ležajeve.

Uobičajeno je da na novom uređaju iz brtvi novih ležajeva izlazi određena količina masti. Ta izbačena mast postaje crna zbog nakupljanja prljavštine, a ne zbog prekomjerne topline. Dobro je obrisati taj višak masti s brtvi nakon prvih 8 sati. Područje oko brtvenog ruba može se uvijek činiti mokrim. To ne šteti životnom vijeku ležaja i održava brtveni rub podmazanim.

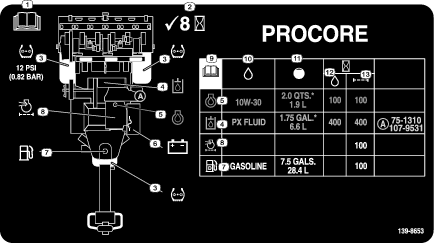

Vrsta ulja: deterdžentno ulje visoke kvalitete specifikacije API SJ ili više

Viskoznost ulja: Pogledajte tablicu u nastavku:

Slika 148

Motor se isporučuje s uljem u kućištu, no provjerite razinu ulja prije i nakon prvog pokretanja motora.

Upotrijebite motorno ulje visoke kvalitete kako je opisano u Specifikacije motornog ulja.

Important: Nemojte prepuniti kućište uljem.Nemojte pokrenuti motor s razinom motornog ulja ispod najniže oznake.

Note: Motorno ulje najbolje je provjeriti kad je motor hladan, prije prvog pokretanja u danu. Ako ste već pokretali motor, prije provjeravanja pustite da se ulje najmanje 10 minuta cijedi natrag u uljno korito.

1. Pripremite uređaj za održavanje; pogledajte Priprema vozila za održavanje.

2. Pričekajte da se motor ohladi.

3. Očistite područje oko poklopca spremnika za ulje i šipke za mjerenje razine ulja (Slika 149).



   Slika 149

   1. Šipka za mjerenje razine ulja
   2. Poklopac spremnika za ulje (poklopac ventila)
   3. Oznaka na šipci za mjerenje razine ulja

4. Izvadite šipku za mjerenje razine ulja, obrišite je i postavite tako da potpuno nasjeda.

5. Izvadite šipku za mjerenje i provjerite razinu ulja.

   Razina motornog ulja trebala bi biti između oznake napunjenosti F” i oznake najniže razine L” na šipki za mjerenje razine ulja.

6. Ako je razina ulja ispod oznake najniže razine L”, uklonite poklopac spremnika za ulje i dodajte navedeno ulje tako da doseže oznaku napunjenosti F” na šipki za mjerenje razine ulja.

7. Postavite poklopac spremnika za ulje i šipku za mjerenje razine ulja.

Prije svake upotrebe provjerite i očistite masku motora. Uklonite svu nakupljenu travu, blato ili druge ostatke s pregrade usisnika zraka motora.

Important: Nikad nemojte postavljati prljavi filtar nakon što ga uklonite iz cijevi za dovod goriva.

1. Pripremite uređaj za održavanje; pogledajte Priprema vozila za održavanje.

2. Zatvorite zaporni ventil za gorivo (Slika 156).



   Slika 156

   1. Crijevo
   2. Stezaljka
   3. Filtar
   4. Zaporni ventil za gorivo

3. Stisnite krajeve stezaljki za crijevo i povucite ih dalje od filtra.

4. Uklonite filtar iz crijeva za gorivo.

5. Poravnajte filtar goriva sa strelicom koja pokazuje prema motoru i postavite crijevo za gorivo preko spojnica filtra.

6. Postavite stezaljke za crijevo blizu filtra goriva i pritegnite ih.

7. Obrišite proliveno gorivo.

8. Otvorite zaporni ventil za gorivo.

1. Pripremite uređaj za održavanje; pogledajte Priprema vozila za održavanje.

2. Zatvorite zaporni ventil za gorivo (Slika 157).



   Slika 157

   1. Crijevo
   2. Stezaljka
   3. Filtar
   4. Zaporni ventil za gorivo

3. Otpustite stezaljku za crijevo na filtru goriva i povucite je uz crijevo za dovod goriva dalje od filtra goriva.

4. Povucite crijevo za dovod goriva s filtra goriva.

5. Otvorite zaporni ventil za gorivo i pustite da gorivo iscuri u kanistar za gorivo ili posudu za pražnjenje.

   Note: Sad je najbolje vrijeme za postavljanje novog filtra goriva jer je spremnik za gorivo prazan.

6. Postavite crijevo za gorivo preko spojnice filtra.

7. Postavite stezaljku za crijevo blizu filtra goriva i pritegnite stezaljku.

Električni sustav zaštićen je osiguračima. Ako osigurač pregori, provjerite je li došlo do kratkog spoja s uzemljenjem u komponenti i ožičenju.

1. Otključajte i otvorite vratašca odjeljka akumulatora (Slika 160).



   Slika 160

   1. Zasun
   2. Vratašca odjeljka akumulatora

2. Uklonite poklopac s kutije osigurača (Slika 161).

   Note: Linijski osigurač ventilatora nalazi se iza akumulatora (Slika 162).



   Slika 161

   1. Poklopac
   2. Kutija osigurača


   Slika 162

   1. Linijski osigurač ventilatora

3. Uklonite pregoreni osigurač.

4. Postavite novi osigurač iste amperaže koja je navedena na naljepnici kutije osigurača.

5. Postavite poklopac na kutiju osigurača (ili na linijski osigurač ventilatora).

6. Zatvorite i zaključajte vratašca odjeljka akumulatora.

1. Pripremite uređaj za održavanje; pogledajte Priprema vozila za održavanje.

2. Provjerite tlak zraka da biste osigurali da u svim gumama iznosi 83 kPa. Provjeravajte gume dok su hladne radi što preciznijeg očitavanja tlaka.

   Important: Neujednačen tlak u gumama može dovesti do neravnomjerne dubine čepova.

Slika 163

1. Stablo ventila
2. Uteg za kotač

Pogonski remeni uređaja su izdržljivi. Međutim, uobičajena izloženost UV zračenju, ozonu ili slučajna izloženost kemikalijama s vremenom može istrošiti gumu i dovesti do preranog trošenja ili gubitka materijala (npr. odvojeni ili otpali slojevi remena).

1. Uklonite poklopac remena; pogledajte Uklanjanje poklopca remena.

2. Pregledajte ima li na remenima hidraulične pumpe, međuvratila i radilice (Slika 164) znakova oštećenja, istrošenosti, pretjeranih napuklina ili velikih dijelova uglavljene prljavštine.

   Note: Zamijenite remene po potrebi.



   Slika 164

   1. Remen radilice
   2. Remen hidraulične pumpe
   3. Remen međuvratila

3. Postavite poklopac remena; pogledajte Postavljanje poklopca remena.

1. Pripremite uređaj za održavanje; pogledajte Priprema vozila za održavanje.

2. Uklonite poklopac remena; pogledajte Uklanjanje poklopca remena.

3. Otpustite prirubni glavati vijak i prirubnu maticu koji pričvršćuju slobodnu remenicu na remen hidraulične pumpe sve dok se vijak ne može pomicati u utoru potpornja remenice (Slika 165).



   Slika 165

   1. Zatezna opruga
   2. Prirubni glavati vijak
   3. Slobodna remenica
   4. Prirubna matica
   5. Remen hidraulične pumpe

4. Dodirnite vrh slobodne remenice i dopustite da zatezna opruga podesi napetost remena.

   Important: Nemojte primijeniti veću napetost remena nego što primjenjuje zatezna opruga jer to može oštetiti komponente.

5. Pritegnite prirubni glavati vijak i prirubnu maticu na 37 do 45 Nm.

6. Postavite poklopac remena; pogledajte Postavljanje poklopca remena.

• Odmah potražite liječničku pomoć ako tekućina uđe pod kožu. Tekućinu pod kožom mora unutar nekoliko sati kirurški ukloniti liječnik.

• Prije vršenja pritiska na hidraulički sustav provjerite jesu li sva crijeva za hidrauličnu tekućinu u dobrom stanju i jesu li sve hidrauličke veze i spojnice zategnute.

• Držite ruke i tijelo podalje od rupica ili ubrizgača koji izbacuju hidrauličnu tekućinu pod visokim pritiskom.

• Nađite mjesta propuštanja hidraulične tekućine pomoću kartona ili papira.

• Prije obavljanja radova na hidrauličkom sustavu sigurno otpustite sav pritisak u hidrauličkom sustavu.

1. Poduprite glavu za vađenje čepova servisnim zasunom; pogledajte Podupiranje glave za vađenje čepova servisnim zasunom.

2. Ugasite motor.

3. Pomaknite prekidač za paljenje u položaj RUN (Rad).

4. U sustavu InfoCenter pronađite MAIN MENU (Glavni izbornik).

5. Pritišćite gumb za kretanje prema dolje dok nije odabrana opcija SERVICE (Upotreba), a zatim pritisnite gumb za odabir (Slika 166).



   Slika 166

   Note: Glava za vađenje čepova spušta se dok nije potpuno poduprta servisnim zasunom.

6. Pritišćite gumb za kretanje prema dolje dok nije odabrana opcija SERVICE LOWER (Servisno spuštanje), a zatim pritisnite gumb za odabir (Slika 167).



   Slika 167

7. Pomaknite ključ u položaj STOP (Zaustavljanje).

Note: Pokrenite motor i pustite ga da radi kako bi se glava za vađenje čepova hidraulički podigla i kako biste mogli zaključati servisni zasun; pogledajte Zaključavanje servisnog zasuna.

Prije svake upotrebe provjerite ima li na hidrauličnim cijevima i crijevima curenja, labavih pričvrsnih elemenata, savijenih crijeva, labavih montažnih nosača, trošenja, oštećenja zbog vremenskih prilika ili kemijskih oštećenja. Zamijenite istrošene ili oštećene hidraulične vodove prije upravljanja uređajem.

Note: Redovito čistite područje oko hidrauličkog sustava od nakupljene prljavštine.

Spremnik se u tvornici puni visokokvalitetnom hidrauličnom tekućinom. Provjerite razinu hidraulične tekućine prije prvog pokretanja motora i svakodnevno nakon toga; pogledajte Provjera razine motornog ulja.

Preporučena hidraulična tekućina: Hidraulična tekućina produljenog vijeka trajanja Toro PX; dostupna u kantama od 19 l i bačvama od 208 l.

Note: Na uređaju koji upotrebljava preporučenu zamjensku tekućinu ne treba toliko često mijenjati tekućinu i filtar.

Zamjenske hidraulične tekućine: Ako hidraulična tekućina produljenog vijeka trajanja Toro PX nije dostupna, možete upotrijebiti drugu konvencionalnu hidrauličnu tekućinu na bazi nafte čije su specifikacije unutar navedenog raspona za sva sljedeća materijalna svojstva i koja zadovoljava industrijske standarde. Nemojte upotrebljavati sintetičku tekućinu. Nađite zadovoljavajući proizvod u dogovoru sa svojim distributerom maziva.

Note: Toro ne preuzima odgovornost za štetu uzrokovanu upotrebom neprikladnih zamjenskih tekućina, stoga upotrebljavajte samo proizvode uglednih proizvođača koji će stajati iza svojih preporuka.

Hidraulična tekućina protiv trošenja s visokim indeksom viskoznosti i niskim stiništem, ISO VG 46

Note: Većina hidrauličnih tekućina je gotovo bezbojna, što otežava uočavanje curenja. Dostupno je crveno bojilo za hidrauličnu tekućinu u bočicama od 20 ml. Jedna bočica dovoljna je za količinu od 15 do 22 l hidraulične tekućine. Naručite dio br. 44-2500 od svojeg ovlaštenog distributera tvrtke Toro.

Important: Sintetička biorazgradiva hidraulična tekućina Toro Premium jedina je sintetička biorazgradiva tekućina koju je odobrila tvrtka Toro. Ta je tekućina kompatibilna s elastomerima koji se upotrebljavaju u hidrauličkim sustavima tvrtke Toro i primjerena je za širok raspon temperatura. Kompatibilna je i s konvencionalnim mineralnim uljima, ali kako bi biorazgradivost i učinkovitost bile na najvišoj mogućoj razini, trebalo bi temeljito isprati konvencionalnu tekućinu iz hidrauličkog sustava. Ulje je dostupno u kantama od 19 l ili bačvama od 208 l kod vašeg ovlaštenog distributera tvrtke Toro.

Important: Dok je glava za vađenje čepova u podignutom položaju, provjerite razinu hidrauličke tekućine prije prvog pokretanja motora i svakodnevno nakon toga.

Spremnik hidraulične tekućine u tvornici se puni visokokvalitetnom hidrauličnom tekućinom.

1. Pripremite uređaj za održavanje; pogledajte Priprema vozila za održavanje.

2. Uklonite poklopac remena; pogledajte Uklanjanje poklopca remena.

3. Očistite područje oko otvora za ulijevanje i čepa hidrauličnog spremnika (Slika 168). Maknite čep s otvora za ulijevanje.



   Slika 168

   1. Šipka za mjerenje razine tekućine
   2. Čep
   3. Hidraulični spremnik

4. Uklonite šipku za mjerenje razine tekućine iz otvora za ulijevanje i obrišite je čistom krpom. Umetnite šipku u otvor za ulijevanje; zatim je uklonite i provjerite razinu tekućine. Razina tekućine trebala bi biti do oznake na šipki za mjerenje (Slika 169).



   Slika 169

   1. Šipka za mjerenje razine ulja
   2. Oznaka Full (Napunjeno)

5. Ako je razina niska, dodajte predviđenu hidrauličnu tekućinu kako biste podigli razinu do oznake napunjenosti.

6. Postavite šipku za mjerenje i čep na otvor za ulijevanje.

7. Postavite poklopac remena; pogledajte Postavljanje poklopca remena.

Kapacitet spremnika hidraulične tekućine: otprilike 6,6 l

Important: Filtre nemojte zamijeniti automobilskim filtrima za ulje jer može doći do ozbiljnih oštećenja hidrauličkog sustava.

Note: Pri zamjeni povratnog filtra prazni se cijeli spremnik tekućine.

1. Pripremite uređaj za održavanje; pogledajte Priprema vozila za održavanje.

2. Postavite posudu za pražnjenje ispod filtara, izvadite stare filtre i očistite površinu brtve adaptera filtara (Slika 170).



   Slika 170

   1. Hidraulični filtar punjenja
   2. Povratni hidraulični filtar

3. Nanesite tanak sloj čiste hidraulične tekućine na brtvu novih filtara.

4. Postavite hidraulične filtre na adaptere filtara. Okrećite svaki filtar u smjeru kazaljke na satu sve dok brtva ne dotakne adapter filtra, a zatim pritegnite svaki filtar dodatnih ½ okreta.

5. Dodajte predviđenu hidrauličnu tekućinu tako da razina tekućine dođe do oznake Full (Napunjeno) na šipki za mjerenje, pogledajte Specifikacije hidraulične tekućine i Provjeravanje razine hidraulične tekućine.

6. Pokrenite motor i pustite ga da radi 2 minute da se izbaci zrak iz sustava. Ugasite motor, izvadite ključ i provjerite je li došlo curenja hidraulične tekućine.

7. Provjerite razinu hidraulične tekućine. Po potrebi dodajte predviđenu hidrauličnu tekućinu tako da razina tekućine dođe do oznake FULL (Napunjeno) na šipki za mjerenje.

   Note: Nemojte prepuniti spremnik hidraulične tekućine.

8. Postavite poklopac remena; pogledajte Postavljanje poklopca remena.

1. Pripremite uređaj za održavanje; pogledajte Priprema vozila za održavanje.

2. Uklonite poklopac glave za vađenje čepova; pogledajte Uklanjanje poklopca glave za vađenje čepova.

3. Provjerite pričvršćivače glave za vađenje čepova, pričvršćivače ručke za upravljanje i pritezne matice kotača kako biste osigurali da se održava pravilni pritezni moment. Zahtjevi u pogledu priteznog momenta pričvršćivača navedeni su na naljepnici koja se nalazi na žlijebu potpornja glave za vađenje čepova (Slika 171).



   Slika 171

   1. Naljepnica sa zahtjevima u pogledu priteznog momenta

4. Postavite poklopac glave za vađenje čepova; pogledajte Postavljanje poklopca glave za vađenje čepova.

1. Pripremite uređaj za održavanje; pogledajte Priprema vozila za održavanje.

2. Otpustite glavate vijke i prirubne matice koji pričvršćuju bočni štitnik na okvir glave za vađenje čepova (Slika 172).



   Slika 172

   1. Bočni štitnik

3. Pomičite štitnik gore ili dolje dok ne nastane razmak od 25 do 38 mm između štitnika i tla.

4. Pritegnite glavate vijke i prirubne matice.

5. Ponovite korake od 2 do 4 na drugoj strani uređaja.

Zamijenite štitnike za travnjak ako su slomljeni ili ako su se istrošili na debljinu manju od 6 mm. Slomljeni štitnici za travnjak mogu zahvatiti i potrgati travnjak i na taj ga način oštetiti.

Slika 173

1. Štitnik za travnjak

Oznake kutova aktivacije glave za vađenje čepova lako se identificiraju s pomoću lijevanih oznaka na 3 kućišta ležajeva.

Slika 174

1. Oznake kutova aktivacije
