Komplet 3-kolesnega pogona

1. Parkirajte stroj na ravni površini.

2. Vklopite parkirno zavoro.

3. Spustite rezalne enote.

4. Zaustavite stroj in izvlecite ključ.

5. Odklopite priključke za glavno napajanje; glejte priročnik za upravljanje.

Dvignite stroj; glejte razdelek o postopkih pred vzdrževanjem vašega stroja v priročniku za upravljanje.

1. Odstranite 4 kolesne matice, s katerimi je kolo pričvrščeno na sklop pesta kolesa (Diagram 1).



   Diagram 1

   1. Kolesna matica
   2. Pnevmatika
   3. Sklop pesta kolesa

2. Odstranite kolo iz stroja (Diagram 1).

Odstranite obstoječi sklop pesta kolesa tako, da odvijete vijake in matice, s katerimi je sklop pritrjen na kolesnih vilicah (Diagram 2).

Diagram 2

1. Matica
2. Sklop pesta kolesa
3. Vilice kolesa
4. Vijak

Deli potrebni za ta postopek:

1. Z osi odstranite obroč (prikazan na sliki Diagram 3).

2. Iz menjalnika odstranite sklop pesta (prikazan na sliki Diagram 3).

3. Menjalnik vstavite v vilice kolesa.

   Note: Upoštevajte pravilno usmeritev menjalnika, kot je prikazano na sliki Diagram 3. Gred osi mora biti obrnjena proti levi strani stroja.

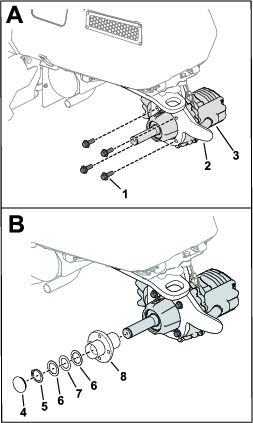

   Diagram 3

   1. Vijak (M12)
   2. Vilice kolesa
   3. Menjalnik
   4. Protiprašni pokrov s tesnilnim obročem
   5. Obroč
   6. Potisna podložka
   7. Ležaj
   8. Sklop pesta

4. Menjalnik pritrdite na vilice kolesa s 4 vijaki (M12) (A na sliki Diagram 3).

5. Vijake (M12) zategnite z zateznim momentom od 81 do 95 N∙m.

6. Na gred osi namestite sklop pesta, obroč in protiprašni pokrov s tesnilnim obročem (B na sliki Diagram 3).

   Pri vgradnji obroča stisnite valovito podložko v sklopu pesta.

   Note: Če so potisne podložke in ležaj odstranjeni iz sklopa pesta, jih namestite, kot je prikazano na sliki Diagram 3.

7. Odstranite čep z zgornje strani menjalnika (A na sliki Diagram 4).



   Diagram 4

   1. Čep
   2. Odzračevalna cev in nastavek

8. Pritrdite odzračevalno cev in nastavek na menjalnik (B na sliki Diagram 4).

Deli potrebni za ta postopek:

1. Dvignite pokrov motorja; glejte priročnik za upravljanje stroja.

2. Kabelski snop menjalnika speljite proti pokrovu motorja in ga pritrdite s togo objemko, kot je prikazano na sliki Diagram 5.



   Diagram 5

   1. Kabelski snop menjalnika
   2. Vijak (5/16 x 1 ½")
   3. Toga objemka
   4. Menjalnik

3. Preostale priključke kabelskega snopa menjalnika speljite proti krmilnemu motorju (Diagram 6)



   Diagram 6

   1. Volanski drog
   2. Kabelski snop stroja
   3. 4-delni vtič (kabelski snop stroja)
   4. 4-polni priključek (kabelski snop menjalnika)
   5. Kabelski snop menjalnika
   6. Pritrdilni zatič
   7. 2-delni vtič (kabelski snop stroja)
   8. 2-polni priključek (kabelski snop menjalnika motorja)

4. Prerežite vezico, s katero je kabelski snop stroja pritrjen na nosilec, pri čemer pustite pritrdilni element na mestu (Diagram 6). Vezico zavrzite.

5. Priključite priključke menjalnika na priključke kabelskega snopa stroja (Diagram 6):

   • 2-polni priključek menjalnika priključite v 2-polni priključek kabelskega snopa stroja.

   • 4-polni priključek menjalnika priključite v 4-polni priključek kabelskega snopa stroja.

6. Odvečno ohlapno napeljavo kabelskega snopa ovijte okoli krmilnega motorja, kot je prikazano na sliki Diagram 6.

7. S pomočjo vezice v kompletu pritrdite kabelski snop menjalnika na pritrdilni element, kot je prikazano na sliki Diagram 6.

8. Zaprite pokrov motorja.

Namažite sklop pesta; glejte Mazanje sklopa pesta.

1. Kolo pritrdite na pesto s pomočjo prej odstranjenih kolesnih matic (Diagram 7).



   Diagram 7

   1. Kolesna matica

2. Zategnite kolesne matice (v križnem vzorcu, kot je prikazano na sliki Diagram 8) z zateznim momentom od 108 do 122 N m.



   Diagram 8

Deli potrebni za ta postopek:

Vstavite varovalko v predvideno režo za trikolesni pogon na ohišju z varovalkami za tokokrog pogona vreten; glejte poglavje o vzdrževanju električnega sistema v priročniku za upravljanje vašega stroja.

Deli potrebni za ta postopek:

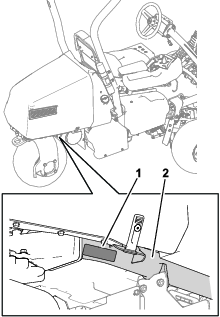

Nalepko za tipsko ploščico namestite na okvir, kot je prikazano na sliki Diagram 9.

Diagram 9

1. Nalepka za tipsko ploščico
2. Cev ogrodja

Način trikolesnega pogona naj bi se samodejno vklopil, ko priključite kabelski snop menjalnika na kabelski snop stroja.

Da bi se prepričali, da je način trikolesnega pogona vklopljen, v meniju SETTINGS (NASTAVITVE) v InfoCentru poiščite možnost 3WD KIT (KOMPLET 3-KOLESNEGA POGONA). Ikona izbranega/aktivnega elementa kaže, da je vklopljen način trikolesnega pogona.

1. Spustite stroj na tla.

2. Priključite priključke za glavno napajanje; glejte priročnik za upravljanje stroja.

Za mazanje sklopa pesta uporabite litijevo mast št. 2. Lokacijo mazalke na sklopu pesta najdete na sliki Diagram 10.

Diagram 10

1. Mazalka

Specifikacija tekočine: SAE 80W-90

Prostornina tekočine v menjalniku: približno 1,2 l
