Pro Force®-lövblås

Traktorenheter i Groundsmaster® 3200- och 3300-serierna

Model No. 31916-Serial No. 410200000 and Up

Introduktion

Lövblåsaren monteras på en åkmaskin och är avsedd att användas av yrkesförare som har anlitats för kommersiellt arbete. Den är främst konstruerad för att med hjälp av blåskraft rensa bort löv och skräp från större områden på väl underhållna parkgräsmattor, golfbanor, sportanläggningar och kommersiella anläggningar. Det kan medföra fara för dig och kringstående om maskinen används i andra syften än vad som avsetts.

Läs den här informationen noga så att du lär dig att använda och underhålla produkten på rätt sätt, och för att undvika person- och produktskador. Du är ansvarig för att produkten används på ett korrekt och säkert sätt.

Besök www.Toro.com om du behöver utbildningsmaterial för säkerhet och drift, information om tillbehör, hjälp med att hitta en återförsäljare eller om du vill registrera din produkt.

Kontakta en auktoriserad återförsäljare eller Toros kundservice och ha produktens modell- och serienummer till hands om du har behov av service, Toro originaldelar eller ytterligare information. Figur 1 visar var du finner produktens modell- och serienummer. Skriv in numren i det tomma utrymmet.

Important: Skanna rutkoden på serienummerdekalen (i förekommande fall) med en mobil enhet för att få tillgång till information om garanti, reservdelar och annat.

g246900

Figur 1

  1. Modell- och serienummer

I den här bruksanvisningen anges potentiella risker och alla säkerhetsmeddelanden har markerats med en varningssymbol (Figur 2), som anger fara som kan leda till allvarliga personskador eller dödsfall om föreskrifterna inte följs.

g000502

Figur 2

Varningssymbol

Två ord används också i den här bruksanvisningen för att markera information. Viktigt anger speciell teknisk information och Observera anger allmän information värd att notera.

Varning

KALIFORNIEN

Proposition 65 Varning

Användning av produkten kan orsaka kemikalieexponering som av den amerikanska delstaten Kalifornien anses orsaka cancer, fosterskador och andra fortplantningsskador.

Säkerhet

Allmän säkerhet

Maskinen kan slita av händer och fötter och slunga omkring föremål. Följ alltid alla säkerhetsanvisningar för att undvika allvarliga personskador.

  • Läs och ta till dig innehållet i både den här bruksanvisningen och traktorenhetens bruksanvisning innan du använder maskinen. Se till att alla som använder den här produkten förstår varningarna och vet hur maskinen och traktorenheten ska användas.

  • Håll koncentrationen helt på maskinen när du använder den. Ägna dig inte åt aktiviteter som kan distrahera dig, eftersom personskador eller skador på egendom då kan uppstå.

  • Håll händer och fötter på avstånd från maskinens rörliga komponenter.

  • Kör endast maskinen om skydd och andra säkerhetsanordningar sitter på plats och fungerar.

  • Håll barn, kringstående och husdjur på säkert avstånd från arbetsområdet. Låt aldrig barn köra maskinen.

  • Stäng alltid av motorn, ta ut nyckeln (i förekommande fall), vänta tills alla rörliga delar har stannat och låt maskinen svalna innan du justerar, reparerar, rengör eller ställer den i förvaring.

Felaktigt bruk eller underhåll av maskinen kan leda till personskador. För att minska risken för skador ska du alltid följa säkerhetsanvisningarna och uppmärksamma varningssymbolen (Figur 2) som betyder: Var försiktig, Varning eller Fara – anvisning om personsäkerhet. Underlåtenhet att följa anvisningarna kan leda till personskador eller dödsfall.

Säkerhets- och instruktionsdekaler

Graphic

Säkerhetsdekalerna och säkerhetsinstruktionerna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.
decal119-0217

119-0217

  1. Varning – stäng av motorn, håll avstånd till rörliga delar och se till att alla skydd sitter på plats.
decal137-3999

137-3999

  1. Varning – läs bruksanvisningen.
  2. Risk för utslungade föremål – håll kringstående på behörigt avstånd från maskinen.
  3. Varning – använd hörsel- och ögonskydd.
  4. Avkapnings-/avslitningsrisk för händer – stäng av motorn, håll händer borta från rörliga delar och se till att alla skydd sitter på plats.
decal133-8061

133-8061

decal139-6304

139-6304

  1. Risk att fastna – läs bruksanvisningen. Håll avstånd till rörliga delar och kontrollera att alla skydd sitter på plats.
decal144-3294

144-3294

  1. Risk att fastna – läs bruksanvisningen. Håll avstånd till rörliga delar och kontrollera att alla skydd sitter på plats.
decal144-3642

144-3642

  1. Läs bruksanvisningen innan du utför underhåll.
  2. Smörjpunkter
  3. Utför service var 8:e timme

Montering

Note: Fastställ vänster och höger sida på maskinen sett från förarpositionen vid körning.

Important: För att montera och använda lövblåsen måste traktorenheten vara utrustad med satsen för hjälphydraulik (modell 31966) och satsen för tillbehörsstyrning (modell 31994).

Ta ut lövblåsen ur lådan

Delar som behövs till detta steg:

Svänghjul2
Skruv4
Flänslåsmutter4

Important: Se till att domkraften är monterad för att stabilisera blåsaren innan du lossar blåsarramen från fraktlådan eller tar bort lådan.

  1. Avlägsna lådans överdel (Figur 3).

    g362308

    Figur 3

    1. Lådans överdel
    2. Lådans sida
    3. Maskinens ovansida
    4. Bräda under blåsarhuset

  2. Ta bort sidan på lådan som maskinens ovansida ligger mot (Figur 3).

  3. Ta bort brädan som ligger under blåsarhuset (Figur 3).

  4. Packa upp svänghjulen.

  5. Montera svänghjulen på maskinen med fyra skruvar (½ x 3½ tum) och fyra flänsmuttrar (½ tum). Se .Figur 4

    g362310

    Figur 4

    1. Skruv (½ x 3½ tum)
    2. Svänghjul
    3. Flänslåsmutter (½ tum)

  6. Fäst en lyftrem vid enhetens ovansida och lyft pallen tills lådan och lövblåsen står upp lodrätt (Figur 5).

    g027060

    Figur 5

    1. Lyftrem
    2. Enhetens ovansida

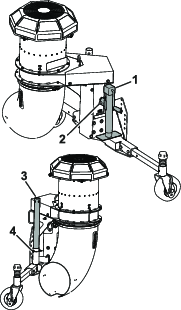

  7. Ta bort låsstiftet som håller pallbocksröret på plats vid förvaringsröret (Figur 6). Ta bort domkraften från förvaringsläget.

    g363311

    Figur 6

    1. Domkraft
    2. Sprint
    3. Domkraftsrör
    4. Låsstift

  8. Ta bort remmen från lastpallen och fäst den i lyftöglan på lövblåsen (Figur 7).

  9. Lyft på lövblåsen tills remmen sitter åt ordentligt.

    g021675

    Figur 7

    1. Lyftögla

  10. För in pallbocksröret i ramröret, rikta in hålen och fäst det på plats med låsstiftet (Figur 8).

    g362315

    Figur 8

    1. Ramrör
    2. Låsstift
    3. Domkraft

  11. Ta bort det kabelband som håller fast vevhandtaget vid veven på domkraften.

  12. Veva ned domkraften tills domkraftsplattan är i jämnhöjd med däcken på svänghjulen.

  13. Ta försiktigt bort skruvarna som håller fast lövblåsen på träpallen.

  14. Skjut lådan bort från lövblåsen och sänk ned lövblåsen tills svänghjulen och domkraften vidrör golvet så att remmen sitter åt ordentligt (Figur 9).

    g362311

    Figur 9

    1. Skruvar

  15. Ta bort remmen från lövblåsens lyftögla.

Montera fästplattan på lövblåsens ram

Delar som behövs till detta steg:

Fästplatta1
Skruv (½ x 1¼ tum) 4
Låsmutter (½ tum) 4

  1. Ta bort skruvarna som håller fast fästplattan på lådan (Figur 10).

    g350906

    Figur 10

    1. Fästplatta

  2. Montera fästplattan på lövblåsarens ram med fyra skruvar (½ x 1¼ tum) och fyra låsmuttrar (½ tum) och koppla lövblåsarens drivaxel till den räfflade axeln på fästplattan genom att skjuta snabbkopplingen på axeln (Figur 11).

    Note: Använd de två nedersta hålen på vardera sida av fästplattan.

    g362312

    Figur 11

    1. Låsmuttrar
    2. Fästplatta
    3. Skruvar

  3. Dra åt skruvarna till 92–113 Nm.

  4. Fäst säkerhetskedjorna vid fästplattan.

Förbereda traktorenheten

Important: För att montera och använda lövblåsen måste traktorenheten vara utrustad med satsen för hjälphydraulik (modell 31966) och satsen för tillbehörsstyrning (modell 31994).

  1. Parkera traktorenheten på ett plant underlag.

  2. Koppla ur kraftuttaget och sänk ner redskapen.

  3. Koppla in parkeringsbromsen, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat.

  4. Ta bort det främre redskapet (i förekommande fall) från lyftarmarna på traktorenheten och koppla loss redskapets kraftuttagsaxel. Se traktorenhetens bruksanvisning.

    Note: Behåll fästelementet för montering för användning vid montering.

Montera lövblåsen på traktorenheten

Delar som behövs till detta steg:

Lövblåsenhet 1
U-bult2
Låsmutter (⅜ tum)4
Stopplatta2
Vagnskruv (5/16 x 3¼ tum)4
Låsmutter (5/16 tum)4

  1. Flytta traktorenheten till rätt position bakom lövblåsaren så att fästplattan är i linje med lyftarmarna på traktorenheten.

  2. Sänk ner lyftarmarna i fästplattan enligt Figur 12. Koppla sedan in traktorenhetens parkeringsbroms, stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat.

    g350946

    Figur 12

    Höger sida visas

    1. Vagnskruv (5/16 x 3¼ tum)
    2. Stopplatta
    3. Låsmutter (5/16 tum)
    4. U-bult
    5. Låsmutter (⅜ tum)

  3. Fäst baksidan av lyftarmarna i fästplattan med de medföljande U-bultarna, stopplattorna, vagnsskruvarna och låsmuttrarna (Figur 12).

  4. Fäst framsidan av lyftarmarna i fästplattan med hjälp av de två sexkantsskruvarna och de två böjda brickorna som tagits bort från redskapet Förbereda traktorenheten enligt Figur 13.

    g351463

    Figur 13

    Höger sida visas

    1. Ansatsskruv framtill på lyftarmen
    2. Böjd bricka
    3. Sexkantsskruv

    Om du tidigare har använt skruvarna för att montera klippenheten: Applicera gängtätningsmassa på skruvgängorna.

  5. Dra åt skruvarna enligt rätt specifikation:

    • Om du använder skruvarna för att montera redskapet för första gången:

      Dra åt skruvarna till 256–313 Nm.

    • Om du tidigare har använt skruvarna för att montera redskapet:

      Dra åt skruvarna till 195–239 Nm.

  6. Med hjälp av anslutningsfästelementet för kraftuttaget som togs bort i Förbereda traktorenheten ska du fästa traktorenhetens kraftuttagsaxel på den räfflade anslutningsaxeln på fästplattan enligt Figur 14.

    g350949

    Figur 14

    1. Huvudskruv
    2. Bricka
    3. Låsmutter

  7. Dra åt anslutningsfästelementet för kraftuttaget. Se din maskins bruksanvisning för vridmomentspecifikationer.

  8. Koppla drivaxelkåpans kedjor till de områden som visas i Figur 15.

    g367855

    Figur 15

    1. Kedja och anslutningspunkt för inre kåpa
    2. Kedja och anslutningspunkt för yttre kåpa

  9. Höj lövblåsarens domkraft högre upp än svänghjulen.

  10. Ta bort dammpluggarna från hydraulkopplingarna och kontrollera att kopplingarna är fria från smuts och annat skräp.

  11. Anslut hydraulslangkopplingarna på redskapet till hydraulkopplingarna på den bakre extrahydraulsatsen på traktorenheten.

    Important: När hydraulslangkopplingarna har kopplats bort ska du rengöra dammpluggarna och sedan sätta tillbaka dem så att inga föroreningar kan komma in i något av hydraulsystemen.

Montera domkraften på förvaringsröret

När du har monterat lövblåsaren på traktorenheten ska du ta bort domkraften från ramrören and använda låsstiftet för att montera den till förvaringsröret (Figur 16). Detta gör att du kan röra lövblåsaren under användning.

g367854

Figur 16

  1. Domkraft
  2. Låsstift
  3. Förvaringsrör

Montera vippstyrning

Delar som behövs till detta steg:

Vippstyrning2
Fäste för vippstyrning2
U-bult2
Sexkantskruv (5/16 x 1 tum)4
Flänsmutter (⅜ tum)4
Flänsmutter (5/16 tum)4

Använd fyra skruvar (5/16 x 1 tum), fyra flänsmuttrar (5/16 tum), två U-bultar, fyra flänsmuttrar (⅜ tum) och två fästen för vippstyrning för att montera vippstyrningarna på svänghjulsarmarna (höger sida visas i Figur 17 och Figur 18).

g367852

Figur 17

  1. Vippstyrning
  2. Flänsmutter (⅜ tum)
  3. Fäste för vippstyrning
  4. Flänsmutter (5/16 tum)
  5. Sexkantskruv (5/16 x 1 tum)
  6. U-bult
g367853

Figur 18

  1. 2,5 cm

Smörja maskinen

För att säkerställa rätt smörjningsegenskaper ska du applicera fett på maskinen innan användning. Se Smörja lövblåsaren.

Important: Otillräcklig smörjning av maskinen leder till att kritiska komponenter går sönder i förtid.

Körning

Note: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

Important: Aktivera kraftuttaget endast vid låg tomgång. Om du kopplar in kraftuttaget vid hög tomgång minskar kopplingens livslängd.

Important: Maskinen får endast köras om fläktskyddet och skyddet för växellådan sitter på plats (Figur 19).

g362309

Figur 19

  1. Fläktskydd
  2. Skydd för växellåda

Säkerhet vid drift

Säkerhet före användning

  • Låt aldrig barn eller någon som inte har fått utbildning använda eller utföra underhåll på maskinen. Lokala bestämmelser kan begränsa användarens ålder. Det är ägaren som ansvarar för att utbilda alla förare och mekaniker.

  • Lär dig hur man använder utrustningen på ett säkert sätt och bekanta dig med manöverreglage och säkerhetsskyltar.

  • Vänta alltid tills alla rörliga delar har stannat och låt maskinen svalna innan du justerar, reparerar, rengör eller ställer den i förvaring. Lär dig att stanna maskinen snabbt.

  • Håll alla skydd, säkerhetsanordningar och dekaler på plats. Byt ut eller ersätt alla säkerhetsanordningar och ersätt alla dekaler som är oläsliga eller saknas. Kör inte maskinen om dessa inte sitter på plats eller inte fungerar som de ska.

  • Ändra inte utrustningen på något sätt.

Säkerhet under användning

  • Ägaren/föraren kan förebygga och ansvarar för olyckor som kan ge upphov till personskador eller skador på egendom.

  • Använd lämpliga kläder, inklusive ögonskydd, långbyxor, rejäla och halkfria skor samt hörselskydd. Sätt upp långt hår och använd inte hängande smycken.

  • Kör inte maskinen om du är sjuk, trött eller påverkad av alkohol eller läkemedel.

  • Håll koncentrationen helt på maskinen när du använder den. Ägna dig inte åt aktiviteter som kan distrahera dig, eftersom personskador eller skador på egendom då kan uppstå.

  • Luften som blåses ut är kraftfull och kan orsaka skador eller göra så att användaren tappar fotfästet. Gå inte nära blåsmunstycket när maskinen är i drift.

  • Håll alla kringstående borta, stäng av maskinen när kringstående närmar sig området, rikta inte utkastaren mot dem.

  • Låt inte passagerare åka på maskinen och håll kringstående personer och husdjur på avstånd från maskinen under drift.

  • Använd endast maskinen om du har god sikt, så att du kan undvika gropar och dolda faror.

  • Titta bakåt och nedåt innan du backar för att se till att vägen är fri.

  • Var försiktig när du närmar dig hörn med skymd sikt, buskage, träd eller andra objekt som kan försämra sikten.

  • Lämna aldrig en maskin som är i gång utan uppsikt.

  • Om maskinen vibrerar onormalt ska du omedelbart stanna, stänga av motorn, ta ut nyckeln, vänta tills alla rörliga delar har stannat och sedan undersöka om det finns skador. Reparera alla skador på maskinen innan du börjar använda den igen.

  • Sänk hastigheten när du kör i tuff, ojämn terräng samt nära trottoarkanter, hål och andra plötsliga förändringar i terrängen.

Säkerhet i sluttningar

  • Sluttningar är en betydande faktor vid olyckor som orsakas av att föraren förlorat kontrollen eller att maskinen välter, vilket kan innebära livsfara eller leda till allvarliga personskador. Du ansvarar för säker drift i sluttningar. Om du kör maskinen i en sluttning måste du vara extra försiktig.

  • Gå igenom specifikationerna för traktorenheten för att se till att du inte överskrider dess kapacitet i sluttningar.

  • Utvärdera förhållandena på platsen för att bedöma om sluttningen är säker för körning av maskinen, bland annat genom att undersöka hela arbetsplatsen. Använd alltid sunt förnuft och gott omdöme när du utför kontrollen.

  • Läs anvisningarna nedan innan du använder maskinen på en sluttning. Innan du använder maskinen ska du utvärdera förhållandena på arbetsplatsen för att fastställa om maskinen kan användas under sådana förhållanden. Förändringar i terrängen kan leda till att maskinens manövrering i sluttningar förändras.

    • Undvik att starta, stänga av eller svänga med maskinen i sluttningar. Undvik att göra plötsliga ändringar i hastighet eller riktning. Sväng långsamt och successivt.

    • Använd inte maskinen under förhållanden där det råder tvekan om dragkraft, styrning eller stabilitet.

    • Avlägsna eller märk ut hinder såsom diken, hål, fåror, gupp, stenar och andra dolda faror. Det kan finnas dolda hinder i högt gräs. Ojämn terräng kan göra att maskinen välter.

    • Observera att om du kör maskinen på vått gräs, tvärs över sluttningar eller nedför en sluttning kan maskinen förlora dragkraft.

    • Var mycket försiktig när du använder maskinen nära stup, diken, flodbäddar, vattendrag eller andra faror. Maskinen kan välta plötsligt om ett hjul kör över en kant eller kanten ger med sig. Håll ett säkert avstånd mellan maskinen och riskfyllda områden.

Säkerhet efter användning

  • Parkera maskinen på ett plant underlag, stäng av motorn, ta ut nyckeln, vänta tills alla rörliga delar har stannat och låt maskinen svalna innan du justerar, reparerar, rengör eller ställer den i förvaring.

  • Koppla endast bort maskinen från traktorenheten när den befinner sig på en plan yta.

  • Håll alla maskindelar i gott bruksskick och samtliga beslag åtdragna.

  • Byt ut slitna och skadade dekaler, eller ersätt de som saknas.

Justera höjden på lövblåsens munstycke

Lövblåsens munstycke kan användas på 114–216 millimeters höjd. Ställ in höjden på lövblåsens munstycke genom att placera svänghjulsaxlarna i hjulgafflarnas övre eller nedre hål och lägga till eller ta bort samma antal distanser från hjulgafflarna.

  1. Starta motorn och höj lövblåsaren från marken så att du kan byta svänghjulen.

  2. Stäng av motorn och ta ut nyckeln.

  3. Placera svänghjulsaxlarna i samma hål på bägge hjulgafflarna (Figur 20).

    Note: Använd monteringshålen på den lägre hjulgaffelns axel för att öka höjden på lövblåsens munstycke.

    g008866

    Figur 20

    1. Spännlock
    2. Distansbrickor
    3. Mellanlägg
    4. Axelmonteringshål
    5. Svänghjul

  4. Ta bort spännlocket från spindelaxeln (Figur 20) och skjut ut spindeln ur svänghjulsarmen.

  5. Placera de två mellanläggen (⅛ tum) på spindelaxeln såsom de satt från början.

    Note: Dessa mellanlägg är nödvändiga för att en jämn höjd ska erhållas över lövblåsens hela bredd.

  6. Skjut på ett lämpligt antal distansbrickor på ½ tum på spindelaxeln för att uppnå önskad höjd. Skjut sedan på brickan på axeln.

  7. Skjut svänghjulsspindeln genom svänghjulsarmen.

  8. Montera mellanläggen (såsom de satt från början) och de återstående distansbrickorna på spindelaxeln.

  9. Sätt tillbaka spännlocket så att allt sitter stadigt.

Arbetstips

Varning

Luften som blåses ut är kraftfull och kan orsaka skador eller göra så att användaren tappar fotfästet.

  • Gå inte nära munstycksöppningen när maskinen används.

  • Håll kringstående på behörigt avstånd från munstycksöppningen när maskinen används.

  • Öva dig på att använda lövblåsen. Blås skräpet i samma riktning som vinden blåser. På det viset förhindrar du att materialet blåser tillbaka in i det rensade området.

  • Var uppmärksam, sänk farten och var försiktig när du svänger. Titta bakåt och åt sidan innan du ändrar körriktning.

  • Var uppmärksam på munstyckets riktning och vänd inte munstycket mot någon.

  • Var försiktig när du närmar dig hörn med skymd sikt, buskage, träd eller andra objekt som kan försämra sikten.

  • Se till att det finns tillräckligt med utrymme ovanför dig innan du kör under föremål (t.ex. grenar, dörrar eller elledningar) och var försiktig så att de inte kommer i kontakt med gallret på lövblåsen.

  • Sänk farten när du gör tvära svängar eller svänger i sluttningar.

  • Titta bakåt och kontrollera att ingen befinner sig bakom maskinen innan du börjar backa.

  • Var försiktig när du blåser runt nyanlagda gräsmattor eftersom luftens kraft kan slita upp gräset.

  • Gå inte nära munstycksöppningen när maskinen används. Se till att kringstående håller sig på avstånd från munstycksöppningen och rikta inte munstycket mot kringstående.

  • Riskera inte skador. Om en person eller ett djur utan förvarning dyker upp i eller i närheten av arbetsområdet ska du stoppa maskinen och stänga av motorn. Vårdslös körning kombinerat med ojämn terräng, rikoschetter eller felaktigt placerade säkerhetsskydd kan leda till skador från kringslungade föremål. Återuppta inte arbetet förrän området är fritt.

Important: Höj upp lövblåsen före transport. Om du låter munstycket vara nedsänkt under en transport kan det stöta emot marken, vilket kan skada munstycket.

Underhåll

Säkerhet vid underhåll

  • Gör följande före rengöring, service eller justering av maskinen:

    • Parkera maskinen på ett plant underlag.

    • Vänta tills alla rörliga delar har stannat.

    • Ta bort maskinen från traktorenheten.

    • Sänk ned pallbocken.

    • Låt maskinens komponenter svalna innan du utför något underhåll.

  • Utför endast det underhåll som beskrivs i den här bruksanvisningen. Kontakta en auktoriserad Toro-återförsäljare vid eventuellt behov av större reparationer eller assistans.

  • Maskinen ska stöttas upp med klossar eller domkrafter vid arbete på undersidan.

  • Se till att alla skydd har monterats säkert efter underhåll eller justering av maskinen.

  • Låt inte obehöriga serva maskinen.

  • Håll alla delar i gott bruksskick och samtliga fästelement åtdragna. Byt ut alla dekaler som saknas samt skadade dekaler.

  • Mixtra inte med den avsedda funktionen hos en säkerhetsanordning, och reducera inte det skydd en säkerhetsanordning ger. Kontrollera regelbundet att säkerhetsanordningarna fungerar som de ska.

  • Vid eventuellt behov av större reparationer eller assistans ska du kontakta en auktoriserad Toro-återförsäljare.

  • Ändringar av maskinen kan påverka dess funktion, prestanda, hållbarhet och användning, och kan leda till personskador och innebära livsfara. Sådan användning kan göra att garantin från Toro® upphör att gälla.

Smörja lövblåsaren

UnderhållsintervallUnderhållsförfarande
Var 50:e timme
  • Smörj alla smörjnipplar
    		•

    Lövblåsen har lager och bussningar som måste smörjas regelbundet. Om maskinen används under normala förhållanden ska lagren smörjas med litiumfett nr 2. Smörj nipplarna omedelbart efter varje tvätt, oavsett vilket intervall som anges.

    Smörjpunkterna är följande:

    Drivskiva (Figur 21)

    g021632

    Figur 21

    Visas med locket borttaget

    Svänghjulsaxel (2) (Figur 22)

    g011557

    Figur 22

    Smörja drivaxeln

    UnderhållsintervallUnderhållsförfarande
    Varje användning eller dagligen
  • Smörj drivaxelns komponenter
    		•

    Monteringssatsen för drivaxeln har lager och bussningar som du måste smörja regelbundet. Om du använder maskinen under normala förhållanden ska du smörja lagren med litiumfett nr 2. Smörj nipplarna omedelbart efter varje tvätt, oavsett vilket intervall som anges.

    1. Placera maskinen och lövblåsen på en jämn yta och sänk ned lövblåsen.

    2. Det finns nio fettpunkter. Se monteringssatsens servicedekal eller Figur 23.

      g368041

      Figur 23

      1. Smörj knutkorset på maskinsidans drivaxelsektion som ansluter till drivenheten.
      2. Smörj den yttre axeln på maskinsidans drivaxelsektion.
      3. Smörj knutkorset på maskinsidans drivaxelsektion som ansluter flänslageraxeln.
      4. Smörj in varje flänslager mellan de två huvudaxelsektionerna.
      5. Smörj knutkorset på lövblåsarens drivaxel.
      6. Smörj varje skyddsbussning i vardera änden av lövblåsens drivaxelskydd.

    Kontrollera växellådans smörjning

    UnderhållsintervallUnderhållsförfarande
    Efter de första 50 timmarna
  • Kontrollera växellådans smörjning
    		•
    Var 150:e timme
  • Kontrollera växellådans smörjning
    		•

    Växellådans kapacitet: 177ml.

    1. Placera maskinen och lövblåsen på en jämn yta och sänk ned lövblåsen.

    2. Ta bort de fem skruvar och brickor som håller fast växellådans lock på lövblåsen (Figur 24).

      g362314

      Figur 24

      1. Skruv
      2. Växellåda
      3. Kåpa

    3. Avlägsna kåpan så att du ser lövblåsarens växellåda (Figur 24).

    4. Ta bort kontroll-/påfyllningspluggen på växellådans sida (Figur 25).

      g362313

      Figur 25

      1. Kontroll-/påfyllningsplugg
      2. Avtappningsplugg

    5. Kontrollera att oljenivån är ända upp till plugghålet i växellådan. Om smörjmedelnivån är låg fyller du på med smörjmedel av typen SAE 80-90 för viktväxlar ända upp till hålet.

    6. Sätt tillbaka kontroll-/påfyllningspluggen på växellådan.

    7. Sätt tillbaka locket.

    Kontrollera munstycket

    UnderhållsintervallUnderhållsförfarande
    Varje användning eller dagligen
  • Kontrollera munstycksklämman och munstycksguiderna
    		•

    Kontrollera munstycksklämman och justera position

    Varning

    Luften som blåses ut är kraftfull och kan orsaka skador eller göra så att användaren tappar fotfästet.

    Parkera traktorenheten på en plan yta, koppla ur kraftuttaget, ta ut nyckeln och vänta tills alla rörliga delar stannar innan du justerar lövblåsarmunstyckets position.

    1. Kontrollera dagligen att munstycksklämman (Figur 26) sitter åt ordentligt.

      Note: Munstycket kan lossna om det dras över hinder eller genom låga områden i terrängen.

    2. Dra åt klämmans fästdon så att ett mellanrum på 1,3 cm upprätthålls.

      Munstycket ska rotera fritt när du flyttar det för hand.

      g023909

      Figur 26

      1. Munstyckesklämma
      2. Avstånd på 1,3 cm

    Rengöra munstycksguiderna

    Kontrollera och ta bort gräs, jord eller smuts som eventuellt ansamlats runt och inuti munstycksguiderna (Figur 27).

    Munstycket ska hållas fritt från skräp för att förhindra att motorn fastnar.

    g362316

    Figur 27

    1. Munstycksguider

    Justera munstyckeremmen

    UnderhållsintervallUnderhållsförfarande
    Efter de första 8 timmarna
  • Kontrollera remmens tillstånd och anspänning
    		•
    Var 50:e timme
  • Kontrollera remmens tillstånd och anspänning
    		•

    Justera remmen om den slirar när du ändrar munstyckets riktning.

    1. Tryck ned remmen i mitten på dess längsta utsträckta del med en kraft på 30 Nm (Figur 28).

      Note: Remmen ska böjas ned 4,8 mm.

    2. Fortsätt till nästa steg om nedböjningen inte är korrekt. Om den är korrekt kan arbetet fortsättas.

      g021636

      Figur 28

      1. Flänsmutter
      2. Sexkantsmutter
      3. Tryck ned remmen här

    3. Lossa på sexkantsmuttern och dra åt flänsmuttern för att öka remspänningen (Figur 28).

      Note: Dra inte åt för hårt.

    4. Dra åt sexkantsmuttern för att säkra justeringen.

    Förvaring

    1. Avlägsna gräsklipp, smuts och smörja från alla utvändiga delar på maskinen.

      Important: Tvätta maskinen med ett milt rengöringsmedel och vatten. Högtryckstvätta inte maskinen. Använd inte alltför mycket vatten.

    2. Kontrollera och dra åt alla skruvar och muttrar. Byt ut alla slitna delar.

    3. Måla i lackskador och bara metallytor. Färg finns att köpa hos din närmaste auktoriserade återförsäljare.

    4. Förvara maskinen i ett rent och torrt garage eller lagerutrymme. Använd domkraften för att förvara lövblåsen i upprätt läge. Lägg inte ned lövblåsen på marken.
