Pro Force® duvaljka za otpad

Kôd treperenja za pokretanje sistema pokreće se svaki put kada se sistem mašine pokrene normalno.

Kôd treperenja za pokretanje sistema prikazuje kada okrenete ključ za paljenje u položaj za RAD, a lampica za dijagnostiku treperi prema sledećem šablonu:

• lampica svetli 5 sekundi;

• lampica se isključuje na 5 sekundi;

• lampica treperi 3 puta u sekundi dok ne pritisnete dugme na ručnom daljinskom upravljaču.

Kôd treperenja prekinute komunikacije se pokreće kada bežični kontrolni modul može da komunicira sa ručnim daljinskim upravljačem.

Kôd treperenja prekinute komunikacije prikazuje se kada okrenete ključ za paljenje u položaj za RAD, a lampica za dijagnostiku brzo treperi.

Mogući problemi u komunikaciji sa ručnim daljinskim upravljačem obuhvataju:

• Bežični kontrolni modul nije primio signal ručnog daljinskog upravljača u roku od 10 sekundi nakon okretanja ključa za paljenje u položaj za RAD.

• Ručni daljinski upravljač je predaleko od mašine.

• Baterija za napajanje ručnog daljinskog upravljača je prazna.

• Bežični kontrolni modul nije povezan sa ručnim daljinskim upravljačem.

Kôd treperenja za aktivnu grešku pokreće se kada TEC kontroler otkrije aktivnu grešku.

Kôd treperenja za aktivnu grešku prikazuje se kada okrenete ključ za paljenje u položaj za RAD, a lampica za dijagnostiku treperi prema sledećem šablonu:

• lampica svetli 5 sekundi;

• lampica treperi brzo (sa ili bez pauze).

Important: Korišćenje nedozvoljenog goriva može dovesti do problema sa učinkom i/ili oštećenja motora, što možda nije pokriveno garancijom.

• Koristite samo čisto, sveže (ne starije od 30 dana) gorivo od proverenog prodavca.

• Nemojte skladištiti gorivo u rezervoaru ili u posudama za gorivo preko zime, osim ako ne koristite stabilizator za gorivo.

U mašini koristite stabilizator/regenerator goriva radi sledećih korisnih dejstava:

• Gorivo duže održava svežim kada se koristi prema preporukama proizvođača stabilizatora za gorivo. Za duže skladištenje, preporučuje se da rezervoar za gorivo bude prazan.

• Čisti motor dok motor radi

• Eliminiše gumaste naslage u sistemu za gorivo, koje uzrokuju teško pokretanje

Important: Nemojte koristiti aditive za gorivo koji sadrže metanol ili etanol.

Dodajte količinu stabilizatora/regeneratora goriva u sveže gorivo prema uputstvu proizvođača stabilizatora goriva.

Note: Stabilizator/regenerator goriva je najefikasniji kada se meša sa svežim gorivom. Da smanjite opasnost od pojave naslaga u sistemu za gorivo, uvek koristite stabilizator goriva.

Kapacitet rezervoara za gorivo: 18,9 l

Important: Nemojte koristiti aditive za gorivo osim stabilizatora/prečišćivača za gorivo.

1. Isključite motor.

2. Očistite oblast oko poklopca rezervoara za gorivo i uklonite poklopac.

   Note: Poklopac rezervoara za gorivo sadrži merač koji pokazuje nivo goriva.



   Слика 12

   1. Uređaj za merenje nivoa goriva
   2. Poklopac rezervoara

3. Dodajte gorivo u rezervoar za gorivo dok nivo ne bude od 6 mm do 13 mm ispod dna grla za punjenje.

   Note: Ovaj prostor u rezervoaru omogućava širenje goriva. Nemojte da punite rezervoare za gorivo do kraja.

4. Postavite i pritegnite poklopac rezervoara za gorivo.

5. Obrišite prosuto gorivo.

Svakog dana pre pokretanja mašine obavite procedure pri svakom korišćenju / svakodnevne procedure navedene u .

1. Pobrinite se da duvaljka bude bezbedno pričvršćena za vučno vozilo pre nego što pokrenete motor.

2. Okrenite ključ za paljenje motora u položaj za POKRETANJE.

3. Kada se motor pokrene, otpustite ključ za paljenje.

1. Okrenite ključ u položaj za ISKLJUčIVANJE i uklonite ga iz prekidača za paljenje.

2. Pritisnite dugme za ZAUSTAVLJANJE na daljinskom upravljaču.

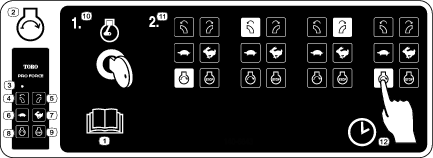

Daljinski upravljač se aktivira pritiskom na bilo koje dugme.

1. Na duvaljci, okrenite ključ u položaj za RAD.

2. Na daljinskom upravljaču, pritisnite dugme za POKRETANJE.



   Слика 13

   1. LED lampica
   2. Ulevo
   3. Smanjivanje brzine motora
   4. Pokretanje
   5. Udesno
   6. Povećavanje brzine motora
   7. Zaustavljanje

3. Pritisnite dugme za ULEVO.

4. Pritisnite dugme za UDESNO.

5. Pritisnite i zadržite dugme za POKRETANJE.

   Note: Radi uštede energije akumulatora, daljinski upravljač prelazi u režim pripravnosti nakon 3 sekunde neaktivnosti. Pritisnite na bilo koje dugme da biste ponovo aktivirali daljinski upravljač.TEC kontroler prelazi u režim pripravnosti nakon 2 sata neaktivnosti. Kada je u režimu pripravnosti, motor ne radi (ili prestaje sa radom), a daljinski upravljač ne upravlja ni jednom funkcijom.Da biste kontroler probudili iz režima isteka vremenskog ograničenja, okrenite prekidač kontakta u položaj za ISKLJUčIVANJE i zatim ga okrenite u položaj za RAD.

Merač položaja mlaznice nalazi se iza kućišta turbine, iznad rezervoara za gorivo.

Nalepnica na meraču položaja mlaznice pokazuje položaj mlaznice u odnosu na podlogu.

Слика 14

Neki delovi su sakriveni radi jasnijeg prikaza.

1. Crveni pokazivač
2. Merač položaja mlaznice i nalepnica
3. Zeleni pokazivač (prikazan u okviru prozora merača položaja mlaznice – sa mlaznicom duvaljke poravnanom ulevo)

Za mlaznicu duvaljke pričvršćeni su crveni i zeleni pokazivač.

• Uvežbavajte upravljanje duvaljkom. Duvajte u istom smeru u kom duva vetar da biste sprečili vraćanje oduvanog materijala na očišćenu površinu.

• Kada oduvavate otpad sa mesta obavljanja radova, neka motor radi sa punim gasom.

• Podesite položaj mlaznice duvaljke tako da vazdušni tok duva ispod otpada.

• Budite oprezni kada izduvavate u blizini novozasađenog travnjaka; vazdušni tok bi mogao da ošteti travu.

• Budite pažljivi prilikom utovara ili istovara mašine u prikolicu ili kamion.

• Za utovar mašine u prikolicu ili kamion koristite rampe pune širine.

• Pričvrstite mašinu bezbedno pomoću traka, lanaca, sajli ili užadi. I prednje i zadnje trake treba da budu usmerene nadole i da idu od mašine.

Important: Pre pomeranja mašine sa mesta obavljanja radova, podignite mlaznicu duvaljke. Ako mlaznicu duvaljke ostavite u spuštenom položaju tokom transporta, mlaznica može da dođe u kontakt sa podlogom i da se ošteti.

• Proverite ima li znakova habanja ili oštećenja na kugli kuke vučnog vozila i spojnici mašine. Zamenite sve delove koji su pohabani ili oštećeni pre vuče mašine.

• Spojnica mašine je 5,1 cm. Prečnik kugle kuke vučnog vozila mora biti 5,1 cm. Korišćenje kugli različitog prečnika stvoriće izuzetno opasno stanje koje može dovesti do odvajanja spojnice i kugle ili oštećenja kugle.

• Nakon što je vučna kuka priključena na mašinu, pričvrstite spojnicu mašine na kuku vučnog vozila i proverite da li je poluga za zaključavanje u zaključanom položaju.

1. Parkirajte mašinu na ravnoj površini.

2. Isključite motor, uklonite ključ i sačekajte da se svi pokretni delovi zaustave.

3. Blokirajte točkove.

4. Uklonite mašinu sa vučne jedinice.

5. Pre održavanja sačekajte da se komponente mašine ohlade.

6. Odspojite kabl svećice.

Note: Menjajte ulje češće kada se radi u veoma prašnjavim ili peskovitim uslovima.

Tip ulja: deterdžentno ulje (API servisna klasifikacija SJ ili više)

Kapacitet kućišta motora: sa filterom, 2 l

Viskoznost: Pogledajte donju tabelu.

Слика 17

Proverite da li je vazdušni zazor između centralne i bočnih elektroda ispravan pre postavljanja svećica. Koristite ključ za svećice za skidanje i postavljanje svećica i alat za razdvajanje ili merni list za proveru i podešavanje vazdušnog zazora. Po potrebi postavite nove svećice.

Tip: Champion® RC12YC, Champion® Platinum 3071 ili ekvivalentan

Vazdušni zazor: 0,76 mm

Nikada ne postavljajte prljavi filter ako je uklonjen iz voda za gorivo.

1. Pre nego što napustite položaj operatera, isključite motor, uklonite ključ i sačekajte da se svi pokretni delovi zaustave.

2. Pustite mašinu da se ohladi.

3. Stisnite krajeve stezaljki za crevo i povucite ih od filtera.



   Слика 22

   1. Filter za gorivo
   2. Stezaljka za crevo
   3. Crevo za gorivo

4. Skinite filter sa cevovoda za gorivo.

5. Postavite novi filter i pomerite stezaljke za crevo do filtera.

1. Parkirajte mašinu na ravnoj površini da biste bili sigurni da su rezervoari za gorivo potpuno ispražnjeni.

2. Pre nego što napustite položaj operatera, isključite motor, uklonite ključ i sačekajte da se svi pokretni delovi zaustave.

3. Olabavite stezaljku za crevo kod filtera za gorivo i povucite ga uz cevovod od filtera za gorivo.

4. Odvojite cevovod od filtera za gorivo.

   Note: Pustite da gorivo iscuri u kanister za gorivo ili posudu za pražnjenje.

   Note: Ovo je najbolji trenutak za postavljanje novog filtera za gorivo jer je rezervoar za gorivo prazan.

5. Postavite cevovod na filter za gorivo. Privucite stezaljku za crevo do filtera za gorivo kako biste pričvrstili cevovod.

Motor

Linijski osigurač (10 A) je ugrađen u snop kablova motora.

Prijemnik

Blok osigurača je ugrađen u snopa kablova prijemnika. Nalazi se iza prijemnika sa desne strane kontrolnog stuba.

Слика 25

1. Blok osigurača

Proverite pritisak u pneumaticima.

• Model 44557 – 241 kPa (35 psi)

• Modeli 44556 i 44558 – 96,5 kPa (14 psi)

Слика 26

1. Pripremite mašinu za održavanje; pogledajte .

2. Pritegnite navrtke točka momentom od 95 N⋅m do 122 N⋅m.

Nezgode pri radu mogu oštetiti pneumatik ili naplatak, stoga proveravajte stanje pneumatika nakon nezgode.

DOT informacije za pneumatik nalaze se sa strane na svakom pneumatiku. Ove informacije sadrže nominalne vrednosti opterećenja i brzine. Zamenski pneumatici bi trebalo da imaju iste ili bolje nominalne vrednosti.

je primer habanja pneumatika do kojeg je došlo zbog nedovoljnog naduvavanja.

Слика 27

1. Primer habanja pneumatika do kojeg je došlo zbog nedovoljnog naduvavanja

je primer habanja pneumatika do kojeg je došlo zbog preteranog naduvavanja.

Слика 28

1. Primer habanja pneumatika do kojeg je došlo zbog preteranog naduvavanja

Ako kaiš za kontrolu mlaznice sklizne tokom menjanja smera mlaznice duvaljke, podesite zategnutost kaiša.

1. Uklanjanje štitnika kaiša.



   Слика 29

2. Olabavite zavrtnje koji pričvršćuju montažni nosač remenice za ram duvaljke.

3. Umetnite moment ključ u montažni nosač remenice kao što je prikazano na Слика 30.

4. Pomoću drške ključa okrenite montažni nosač remenice dalje od mlaznice tako da kaiš bude zategnut i da moment ključ pokazuje 22,6 N⋅m do 26,0 N⋅m.

5. Dok održavate pravilnu zategnutost kaiša, zategnite zavrtnje za pričvršćivanje.



   Слика 30

   1. Otvor za moment ključ
   2. Moment ključ
   3. Zavrtnji za pričvršćivanje

1. Pripremite mašinu za održavanje.

2. Proverite ima li znakova habanja ili oštećenja na stezaljki mlaznice duvaljke.



   Слика 31

   1. Stezaljka mlaznice duvaljke

3. Stezaljku mlaznice duvaljke proveravajte svakodnevno da biste obezbedili njenu zategnutost.

   Important: Ako mlaznica duvaljke dođe u kontakt sa preprekom ili prođe kroz ulegnuće na terenu, stezaljka mlaznice duvaljke može da se olabavi.

4. Ako je stezaljka labava, pritegnite navrtke stezaljke momentom od 5,1 N∙m do 5,7 N∙m.

1. Pripremite mašinu za održavanje.

2. Uklonite svu travu, prljavštinu ili otpatke koji su se nagomilali oko i između vođica mlaznice.

   Note: Ako vođice mlaznice ne budu čiste, mlaznice možda neće moći da se slobodno okreću, što može da dovede do oštećenja motora.



   Слика 32

Ručni daljinski upravljač mora da bude povezan sa bežičnim kontrolnim modulom pre nego što počnete da koristite sistem daljinskog upravljanja. Ručni daljinski upravljač je sa bežičnim kontrolnim modulom povezan u fabrici. Kada treba da ponovo uspostavite komunikaciju između ručnog daljinskog upravljača i bežičnog kontrolnog modula (npr. kada uvodite novi ili rezervni daljinski upravljač postojećoj baznoj jedinici ili menjate frekvenciju signala zbog problema sa lokalnim interferencijama), pogledajte Povezivanje daljinskog upravljača i kontrolnog modula.

Možete da povežete samo Pro Force ručni daljinski upravljač sa Pro Force bežičnim kontrolnim modulom. Povezivanje Pro Force daljinskog upravljača sa drugim Pro Force bežičnim kontrolnim modulom odvaja taj daljinski upravljač od prvobitne Pro Force mašine.

Note: Lokalne interferencije u roku rada mogu da odvoje ručni daljinski upravljač od bežičnog kontrolnog modula. Pošto bežični kontrolni modul bira najbolju od brojnih frekvencija signala tokom postupka povezivanja, pomerite mašinu oblast ometanja ili prekida signala i obavite postupak povezivanja zarad najboljih rezultata.

Important: Nemojte koristiti braktičnu ili prerađenu vodu za čišćenje mašine.

Important: Ne perite mašinu pod pritiskom.

• Mašinu perite blagim deterdžentom i vodom.

• Izbegavajte prekomerno korišćenje vode, naročito u blizini upravljačke konzole.

Motorno ulje, motor i baterije za daljinski upravljač zagađuju životnu sredinu. Odlažite ih u skladu sa državnim i lokalnim propisima.
