Trattorino Reelmaster 5010-H

Sicurezza

Requisiti generali di sicurezza

Questo prodotto è in grado di amputare mani e piedi, e di scagliare oggetti.
Leggete e comprendete il contenuto di questo Manuale dell'operatore prima di avviare il motore.
Prestate la massima attenzione mentre utilizzate la macchina. Per evitare il rischio di lesioni personali o danni materiali, non impegnatevi in attività che possano causare distrazioni.
Non infilate le mani o i piedi accanto alle parti in movimento della macchina.
Non utilizzate la macchina senza che tutti gli schermi e gli altri dispositivi di protezione siano montati e funzionanti.
Tenete lontani le persone presenti e i bambini dall'area di lavoro. Non consentite mai che l'uso della macchina a ragazzi e bambini.
Spegnete il motore, togliete la chiave e attendete che tutte le parti in movimento si arrestino prima di abbandonare la posizione dell'operatore. Lasciate raffreddare la macchina prima di eseguire interventi di regolazione, manutenzione, pulizia o prima del rimessaggio.

L'errato utilizzo o l'errata manutenzione di questa macchina può causare infortuni. Per ridurre il rischio di infortuni, rispettate le seguenti norme di sicurezza e fate sempre attenzione al simbolo di allarme

, che indica Attenzione, Avvertenza o Pericolo – norme di sicurezza. Il mancato rispetto di queste istruzioni può provocare lesioni personali anche fatali.

Sicurezza prima del funzionamento

Non consentite l'uso e la manutenzione della macchina a ragazzi, bambini o adulti non addestrati. Le normative locali possono imporre limiti all'età dell'operatore. Il proprietario è responsabile dell'addestramento di tutti gli operatori e i meccanici.
Acquisite familiarità con il corretto funzionamento della macchina, con i comandi dell'operatore e con gli adesivi di sicurezza.
Prima di abbandonare la posizione dell'operatore, effettuate le seguenti operazioni:
- Parcheggiate la macchina su terreno pianeggiante.
- Sganciate le unità di taglio e abbassatele.
- Inserite il freno di stazionamento.
- Spegnete il motore e togliete la chiave.
- Attendete che ogni movimento si arresti.
- Lasciate raffreddare la macchina prima di eseguire interventi di regolazione, manutenzione, pulizia o prima del rimessaggio.
Imparate come arrestare la macchina e spegnere rapidamente il motore.
Non utilizzate la macchina senza che tutti gli schermi e gli altri dispositivi di protezione siano montati e funzionanti.
Prima della tosatura, ispezionate sempre la macchina per garantire che gli apparati di taglio siano in buone condizioni operative.
Ispezionate l'area dove utilizzerete la macchina e rimuovete tutti gli oggetti che la macchina potrebbe eventualmente scagliare.
Questo prodotto genera un campo elettromagnetico. Se indossate un dispositivo medico elettronico impiantabile, consultate il vostro medico prima di utilizzare il prodotto.

Sicurezza del carburante

Prestate estrema cautela quando maneggiate il carburante. È infiammabile e produce vapori esplosivi.
Spegnete sigarette, sigari, pipa e altre fonti di accensione.
Utilizzate soltanto taniche per carburanti approvate.
Non rimuovete mai il tappo del carburante né rabboccate il serbatoio del carburante mentre il motore è in funzione o è caldo.
Non rabboccate o spurgate il carburante in uno spazio chiuso.
Non rimessate la macchina o la tanica del carburante in luoghi in cui siano presenti fiamme aperte, scintille o spie, come uno scaldabagno o altri apparecchi.
Se del carburante dovesse fuoriuscire, non tentate di avviare il motore, evitate di creare fonti di ignizione fino a quando i vapori di carburante non saranno evaporati.

Sicurezza durante il funzionamento

Il proprietario/operatore può impedire ed è responsabile di incidenti che possano causare infortuni personali o danni alla proprietà.
Indossate un abbigliamento idoneo, comprendente occhiali di protezione, pantaloni lunghi, scarpe robuste e antiscivolo e protezioni per le orecchie. Legate i capelli lunghi e non indossate indumenti larghi o gioielli pendenti.
Non utilizzate la macchina se siete malati, stanchi o sotto l'effetto di alcol o droghe.
Prestate la massima attenzione mentre utilizzate la macchina. Per evitare il rischio di lesioni personali o danni materiali, non impegnatevi in attività che possano causare distrazioni.
Prima di avviare il motore, assicuratevi che tutte le trasmissioni siano in posizione di folle, che il freno di stazionamento sia inserito e che vi troviate nella posizione di guida.
Non trasportate passeggeri sulla macchina e tenete lontane le persone presenti e i bambini dall'area operativa.
Utilizzate la macchina solo in buone condizioni di visibilità per evitare buche o pericoli nascosti.
Evitate la tosatura sull'erba bagnata. La trazione ridotta può causare lo slittamento della macchina.
Tenete mani e piedi a distanza dagli apparati di taglio.
Prima di fare marcia indietro, guardate indietro e in basso, assicurandovi che il percorso sia libero.
Prestate attenzione quando vi avvicinate ad angoli ciechi, cespugli, alberi o altri oggetti che possano ostacolare la vostra visuale.
Fermate gli apparati di taglio ogni volta che non state effettuando la tosatura.
Rallentate e fate attenzione quando eseguite curve o attraversate strade e marciapiedi con la macchina. Date sempre la precedenza.
Azionate il motore solo in aree ben ventilate. I gas di scarico contengono monossido di carbonio, che è letale se inalato.
Non lasciate in funzione la macchina incustodita.
Prima di abbandonare la posizione dell'operatore, effettuate le seguenti operazioni:
- Parcheggiate la macchina su un terreno pianeggiante.
- Sganciate le unità di taglio e abbassatele.
- Inserite il freno di stazionamento.
- Spegnete il motore e togliete la chiave.
- Attendete che ogni movimento si arresti.
- Lasciate raffreddare la macchina prima di eseguire interventi di regolazione, manutenzione, pulizia o di rimessarla.
Utilizzate la macchina solo in condizioni di buona visibilità e meteo idoneo. Non utilizzate la macchina se c'è rischio di fulmini.
Utilizzate la trazione elettronica (se presente) solo quando potete utilizzare la macchina in un'area aperta e pianeggiante, priva di ostacoli e dove la macchina possa procedere a velocità costante, senza interruzioni.

Sistema di protezione antiribaltamento (ROPS) – Sicurezza

Non rimuovete alcuno dei componenti del ROPS dalla macchina.
Verificate che la cintura di sicurezza sia allacciata e che possa essere slacciata rapidamente in caso di emergenza.
Mettete sempre la cintura di sicurezza.
Verificate con cura l’eventuale presenza di ostacoli al di sopra della macchina e non entrate in contatto coi medesimi.
Conservate il ROPS in condizioni operative di sicurezza eseguendo periodicamente ispezioni accurate e mantenendo serrati i fermi di montaggio.
Sostituite tutti i componenti del ROPS danneggiati. Non effettuate riparazioni o modifiche.

Sicurezza in pendenza

Le pendenze sono un importante fattore che influisce su incidenti causati da perdita di controllo e ribaltamento che possono provocare lesioni personali gravi o fatali. Siete responsabili del funzionamento sicuro in pendenza. L'utilizzo della macchina in pendenza richiede un livello di attenzione superiore.
Valutate le condizioni del sito per determinare se la pendenza è sicura per l'utilizzo della macchina, effettuando anche un sopralluogo del sito. Basatevi sempre su buon senso e giudizio quando effettuate questa ricognizione.
Rivedete le istruzioni relative alle pendenze, elencate sotto, per l'utilizzo della macchina in pendenza. Prima di azionare la macchina, osservate le condizioni del sito per stabilire se potete utilizzare la macchina nelle condizioni di quel particolare giorno e su quel particolare sito. I cambiamenti del terreno possono determinare un cambiamento del funzionamento in pendenza della macchina.
- Evitate di avviare, arrestare o sterzare quando la macchina procede in pendenza. Evitate repentini cambiamenti di velocità o direzione. Svoltate lentamente e in maniera graduale.
- Non azionate la macchina in condizioni in cui trazione, sterzaggio o stabilità possono essere compromessi.
- Rimuovete o segnalate le ostruzioni, come fossati, buche, solchi, dossi, rocce o altri pericoli nascosti. L'erba alta può nascondere ostacoli. Su terreni accidentati la macchina potrebbe ribaltarsi.
- Siate consapevoli del fatto che l'utilizzo della macchina su erba bagnata, trasversalmente su pendenze o in discesa può causare una perdita di trazione della macchina.
- Prestate estrema cautela durante l'utilizzo della macchina in prossimità di scarpate, fossati, terrapieni, zone d'acqua pericolose o altri pericoli. La macchina potrebbe ribaltarsi improvvisamente nel caso in cui una ruota ne superi il bordo o se il bordo dovesse cedere. Individuate un margine di sicurezza tra la macchina ed eventuali pericoli.
- Individuate i pericoli alla base della pendenza. In presenza di pericoli, tosate il terreno in pendenza con una macchina a spinta.
- Se possibile, tenete gli apparati di taglio abbassati a terra durante l’utilizzo in pendenza. Il sollevamento degli apparati di taglio durante l'utilizzo in pendenza può causare l'instabilità della macchina.

Sicurezza dopo l'uso

Parcheggiate la macchina su terreno pianeggiante.
Sganciate le unità di taglio e abbassatele.
Inserite il freno di stazionamento.
Spegnete il motore e togliete la chiave.
Attendete che ogni movimento si arresti.
Lasciate raffreddare la macchina prima di eseguire interventi di regolazione, manutenzione, pulizia o prima del rimessaggio.
Per contribuire a ridurre il rischio di incendi, accertatevi che gli apparati di taglio, gli scarichi, le griglie di raffreddamento e il vano motore non presentino accumuli di erba o detriti. Pulite eventuali fuoriuscite di olio o carburante.
Disinnestate la trasmissione all'accessorio ogni volta che trasportate o non utilizzate la macchina.
Effettuate la manutenzione e la pulizia della/e cintura/e di sicurezza, se necessario.
Non depositate la macchina o la tanica del carburante in presenza di fiamme libere, scintille o spie, come vicino a uno scaldabagno o altre apparecchiature.

Sicurezza della manutenzione

Prima di abbandonare la posizione dell'operatore, effettuate le seguenti operazioni:
- Parcheggiate la macchina su un terreno pianeggiante.
- Sganciate le unità di taglio e abbassatele.
- Inserite il freno di stazionamento.
- Spegnete il motore e togliete la chiave.
- Attendete che ogni movimento si arresti.
- Lasciate raffreddare la macchina prima di eseguire interventi di regolazione, manutenzione, pulizia o di rimessarla.
Indossate indumenti appropriati, inclusi protezioni per gli occhi, pantaloni lunghi e scarpe robuste e antiscivolo. Tenete mani, piedi, indumenti, gioielli e capelli lunghi lontano dalle parti in movimento.
Lasciate che i componenti della macchina si raffreddino prima di effettuare la manutenzione.
Se possibile, non effettuate la manutenzione mentre il motore è in funzione. Tenetevi a distanza dalle parti in movimento.
Azionate il motore solo in aree ben ventilate. I gas di scarico possono contenere monossido di carbonio, che è letale se inalato.
Sostenete la macchina con cavalletti metallici ogni qualvolta lavorate sotto la macchina.
Scaricate con cautela la pressione dai componenti che hanno accumulato energia.
Mantenete tutte le parti della macchina in buone condizioni operative e la bulloneria ben serrata.
Sostituite tutti gli adesivi consumati o danneggiati.
Per garantire prestazioni sicure e ottimali della macchina, adoperate solo ricambi Toro originali. L'uso di ricambi di altri costruttori può essere pericoloso e può annullare la garanzia del prodotto.

Sicurezza del motore

Prima di controllare l'olio o di rabboccare la coppa, spegnete il motore.
Non cambiate la velocità del regolatore o utilizzate una velocità eccessiva del motore.

Sicurezza dell'impianto elettrico

Scollegate la batteria prima di riparare la macchina. Scollegate prima il morsetto negativo, poi quello positivo. Collegate prima il morsetto positivo, poi quello negativo.
Caricate la batteria in un'area aperta e ben ventilata, lontano da fiamme e scintille. Togliete la spina del caricabatterie prima di collegare o scollegare la batteria. Indossate indumenti di protezione e adoperare utensili isolati.

Sicurezza dell'impianto di raffreddamento

L'ingestione di refrigerante del motore può causare avvelenamento, per cui tenetelo fuori dalla portata di bambini e animali domestici.
Scaricando il refrigerante caldo sotto pressione o toccando il radiatore o le parti adiacenti che scottano si possono subire gravi ustioni.
- Lasciate sempre raffreddare il motore per almeno 15 minuti prima di rimuovere il tappo del radiatore.
- Aprite il tappo del radiatore con uno straccio, agendo lentamente per lasciare fuoriuscire il vapore.

Sicurezza dell'impianto idraulico

Se il fluido penetra nella pelle, rivolgetevi immediatamente a un medico. Il fluido idraulico penetrato sotto la pelle deve essere asportato da un medico entro poche ore.
Verificate che tutti i tubi e i flessibili dell'olio idraulico siano in buone condizioni e che tutte le connessioni e i raccordi idraulici siano saldamente serrati, prima di mettere l'impianto sotto pressione.
Tenete corpo e mani lontano da perdite filiformi o da ugelli che eiettano fluido idraulico pressurizzato.
Usate cartone o carta per cercare perdite di fluido idraulico.
Eliminate con sicurezza la pressione dall'intero impianto idraulico prima di eseguire qualsiasi intervento sull'impianto.

Sicurezza delle lame

Una lama o controlama usurata o danneggiata può rompersi e un pezzo può essere scagliato verso di voi o gli astanti, determinando gravi lesioni personali o la morte.
Ispezionate periodicamente le lame e le controlame per escludere usura o danni eccessivi.
Prestate la massima attenzione quando controllate le lame. Indossate i guanti e prestate attenzione durante il controllo. Effettuate solo operazioni di sostituzione o lappatura di lame e controlame; non raddrizzatele né saldatele.
Sulle macchine con più apparati di taglio, prestate attenzione alla rotazione di un apparato di taglio: può causare la rotazione dei cilindri negli altri apparati di taglio.

Sicurezza in fase di rimessaggio

Prima di abbandonare la posizione dell'operatore, effettuate quanto segue:
- Parcheggiate la macchina su un terreno pianeggiante.
- Sganciate le unità di taglio e abbassatele.
- Inserite il freno di stazionamento.
- Spegnete il motore e togliete la chiave.
- Attendete che ogni movimento si arresti.
- Lasciate raffreddare la macchina prima di eseguire interventi di regolazione, manutenzione, pulizia o prima del rimessaggio.
Non rimessate la macchina o la tanica del carburante in luoghi con presenza di fiamme libere, scintille o spie, ad es. scaldabagni o altri apparecchi.

Adesivi di sicurezza e informativi

Adesivi e istruzioni di sicurezza sono chiaramente visibili all’operatore e ubicate vicino a qualsiasi area di potenziale pericolo. Sostituite eventuali adesivi se danneggiati o mancanti.

Simboli della batteria

Sulla vostra batteria si trovano alcuni di questi simboli o tutti.

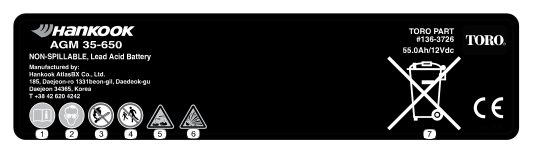

s_batterysymbols2

Pericolo di esplosione.
Non esporre a fuoco o fiamme libere e non fumare
Pericolo di ustioni causate da liquido caustico o sostanza chimica.
Indossate occhiali di sicurezza.
Leggete il Manuale dell'operatore.
Tenete lontano le persone presenti dalla batteria.
Indossate protezioni per gli occhi; i gas esplosivi possono causare cecità e altri infortuni.
L'acido della batteria può accecare e causare gravi ustioni.
Lavate immediatamente gli occhi con abbondante acqua e ricorrete subito al medico.
Contiene piombo; non disperdete nell'ambiente

N. catalogo dell'adesivo: 93-6696

s_decal93-6696

Pericolo di energia accumulata – leggete il Manuale dell'operatore.

N. catalogo dell'adesivo: 93-7272

s_decal93-7272

Pericolo di ferite/smembramento causati dalla ventola – Tenetevi a distanza dalle parti in movimento.

N. catalogo dell'adesivo: 106-6754

s_decal106-6754

Avvertenza – non toccate la superficie che scotta.
Pericolo di taglio/smembramento, ventola; pericolo di impigliamento, cinghia – tenetevi a distanza dalle parti in movimento.

N. catalogo dell'adesivo: 106-6755

s_decal106-6755

Refrigerante del motore sotto pressione.
Pericolo di esplosione – Leggete il Manuale dell'operatore.
Avvertenza: non toccate la superficie calda.
Avvertenza: leggete il Manuale dell'operatore.

N. catalogo dell'adesivo: 110-9642

s_decal110-9642

Pericolo di energia accumulata – Leggete il Manuale dell'operatore.
Inserite la coppiglia nel foro più vicino alla staffa dell’asta, poi togliete il braccio di sollevamento e la forcella.

N. catalogo dell'adesivo: 120-4158

s_decal120-4158

Leggete il Manuale dell'operatore.
Motore – avviamento
Motore – preriscaldamento
Motore – spegnimento

N. catalogo dell'adesivo: 127-2470

s_decal127-2470

N. catalogo dell'adesivo: 133-2930

s_decal133-2930

Attenzione – non utilizzate la macchina se non siete addestrati a farlo.
Avvertenza – usate la protezione per l'udito.
Pericolo di lancio di oggetti – tenete lontani gli astanti dall'area operativa.
Pericolo di ribaltamento – guidate lentamente in fase di svolta; non sterzate bruscamente mentre procedete ad alta velocità; guidate sulle pendenze solo con gli apparati di taglio abbassati; indossate sempre la cintura di sicurezza.
Avvertenza – non parcheggiate su pendenze; inserite il freno di stazionamento, abbassate gli apparati di taglio, spegnete il motore e togliete la chiave di accensione prima di lasciare la macchina.
Avvertenza – leggete il Manuale dell'operatore; non trainate la macchina.

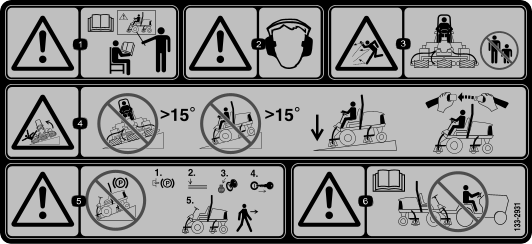

N. catalogo dell'adesivo: 133-2931

Macchine CE

s_decal133-2931

Nota: Questa macchina è conforme al test di stabilità dello standard di settore nei test statici laterali e longitudinali con la massima inclinazione consigliata indicata sull'adesivo. Consultate le istruzioni di utilizzo della macchina in pendenza nel Manuale dell'operatore e le condizioni in cui la macchina viene utilizzata al fine di determinare se potete utilizzare la macchina nelle condizioni di un particolare giorno e su un particolare sito. I cambiamenti del terreno possono determinare un cambiamento del funzionamento in pendenza della macchina. Se possibile, tenete gli apparati di taglio abbassati a terra durante l'utilizzo della macchina in pendenza. Il sollevamento degli apparati di taglio durante l'utilizzo in pendenza può causare l'instabilità della macchina.

Avvertenza – leggete il Manuale dell'operatore; non utilizzate la macchina a meno che non siate appositamente addestrati.
Avvertenza – usate la protezione per l'udito.
Pericolo di lancio di oggetti – tenete gli astanti a distanza di sicurezza.
Pericolo di ribaltamento – non attraversate né scendete da pendenze superiori a 15°; guidate sulle pendenze solo con gli apparati di taglio abbassati; indossate sempre la cintura di sicurezza.
Avvertenza – non parcheggiate su pendenze; inserite il freno di stazionamento, abbassate gli apparati di taglio, spegnete il motore e togliete la chiave di accensione prima di lasciare la macchina.
Avvertenza – leggete il Manuale dell'operatore; non trainate la macchina.

N. catalogo dell'adesivo: 133-8062

s_decal133-8062

N. catalogo dell'adesivo: 136-2159

s_decal136-2159

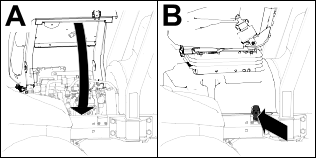

Abbassate il sedile
Fate scorrete il sedile in avanti
Ruotate il sedile

N. catalogo dell'adesivo: 136-3702

s_decal136-3702

Avvertenza – leggete il Manuale dell'operatore; indossate una cintura di sicurezza; non rimuovete il roll bar.
Avvertenza – non modificate il roll bar.

N. catalogo dell'adesivo: 136-3732

s_decal136-3732

Tossicità acuta
Pericolo di aspirazione
Gas infiammabili
Corrosivo per i metalli/corrosione della pelle
Tossicità ambientale

N. catalogo dell'adesivo: 137-8127

s_decal137-8127

Attenzione – non spruzzate con acqua ad alta pressione.

N. catalogo dell'adesivo: 145-2498

s_decal145-2498

Relè di alimentazione TEC
Relè di alimentazione elettrica
Per informazioni sui fusibili leggete il Manuale dell'operatore.
Relè di avvio del motore
Controller di alimentazione TEC
Alimentazione elettrica logica
Interruttore a chiave
Controller di alimentazione TEC
Sedile a sospensione pneumatica
Alimentazione elettrica
Controller di alimentazione TEC
Fari
Controller di alimentazione TEC
Presa USB

N. catalogo dell'adesivo: 145-2549

s_decal145-2549

Freno di stazionamento
Controllo elettronico della trazione
Abbassate gli apparati di taglio
Massima
Minima
Alzate gli apparati di taglio.
PDF disinserita
PDF inserita
Leggete il Manuale dell'operatore.

N. catalogo dell'adesivo: 145-2572

s_decal145-2572

Per informazioni sulla lubrificazione, leggete il Manuale dell'operatore.
Controllate ogni 8 ore.
Funzioni dei freni
Fluido idraulico
Pressione pneumatici
Filtro dell'aria del motore
Olio motore
Cinghia della ventola
Batteria
Griglia del radiatore
Refrigerante motore
Livello dell’olio motore
Carburante
Leggete il Manuale dell'operatore.
Separatore di condensa/carburante
Fluidi
Capacità
Intervallo fluido (ore)
Intervallo filtro (ore)

N. catalogo dell'adesivo: 147-0287

s_decal147-0287

Serrate a una coppia compresa tra 2,82 e 3,16 N∙m.

N. catalogo dell'adesivo: 163-2635

s_decal163-2635

Leggete il Manuale dell'operatore.
Usate occhiali di sicurezza.
Vietato fumare, fuoco e fiamme libere
Tenete gli astanti a distanza
Pericolo di ustioni da liquido caustico o sostanza chimica.
Pericolo di esplosione.
Non disperdete nell'ambiente.

Preparazione

Parcheggiate la macchina su terreno pianeggiante, abbassate gli apparati di taglio e inserite il freno di stazionamento.
Spegnete il motore, togliete la chiave e attendete che tutte le parti in movimento si arrestino.
Controllate la pressione dell’aria degli pneumatici prima dell'uso.

Nota: Gli pneumatici vengono sovragonfiati per la spedizione. Prima di usare la macchina regolate la pressione dell’aria degli pneumatici.
Controllate il livello del fluido idraulico.
Ingrassate la macchina.

Importante

In caso di mancato corretto ingrassaggio della macchina, si verificherà l'avaria prematura di componenti importanti.
Aprite il cofano e controllate il livello del refrigerante.
Controllate il livello dell’olio motore, chiudete e bloccate il cofano.

Nota: Al momento della spedizione la coppa del motore contiene olio; controllatene tuttavia il livello prima e dopo l'avvio iniziale del motore.

G402679

Allentate i due bulloni che fissano il braccio di comando alla staffa di bloccaggio .
Regolate il braccio di comando fino a ottenere la posizione richiesta e serrate i due bulloni.

Parti necessarie

5	Apparati di taglio

Preparazione della macchina

Avvertenza

Se non staccate la corrente dagli apparati di taglio, qualcuno potrebbe accidentalmente avviare l'apparato di taglio, il che potrebbe causare la morte o gravi lesioni a mani e piedi.

Separate sempre i connettori per il distacco dall'alimentazione prima di eseguire interventi sugli apparati di taglio.

Sganciate la base del sedile, inclinatela per aprirla e fissatela con le aste di supporto .

G437876
Scollegate il connettore del sistema da 48 V dal ponticello di disconnessione della batteria .

G437957
Su ogni braccio di sollevamento dell’apparato di taglio, rimuovete il perno di ritenuta che fissa il tappo alla forcella rotante, e rimuovete il tappo.

Importante

Conservate il tappo per il montaggio successivo.

G437958

Preparazione degli apparati di taglio

G402693

Togliete gli apparati di taglio dai cartoni di imballaggio. Montateli e regolateli come descritto nel Manuale dell'operatore degli apparati di taglio.
Montate il contrappeso sull'estremità corretta dell'apparato di taglio, come illustrato.

G402694

Ingrassate l'albero del telaio portante .
Ripetete la procedura per gli altri apparati di taglio.

Posizionamento della molla di compensazione per il manto erboso

Apparati di taglio 2 e 4

G402717

Apparato di taglio 1
Apparato di taglio 2
Apparato di taglio 3
Apparato di taglio 4
Apparato di taglio 5
Motore del cilindro
Peso

G402718

Se la coppiglia è montata nel foro posteriore dell’asta della molla di compensazione, rimuovete la coppiglia e inseritela nel foro accanto alla staffa.

G402719

Rimuovete i 2 dadi di bloccaggio flangiati (3/8”) e i 2 bulloni a testa tonda (3/8” x 1-1/4”) che fissano la staffa di compensazione per il manto erboso al telaio dell’apparato di taglio.

G402720

Rimuovete il dado di bloccaggio flangiato (⅜") che fissa il bullone all’aletta destra del telaio portante e rimuovete la molla di compensazione dall’apparato di taglio.

Nota: Non rimuovete il dado flangiato seghettato dal bullone.

G402721

Montate il bullone della molla di compensazione per il manto erboso sull’aletta destra del telaio portante con il dado di bloccaggio flangiato (3/8”) .

G402722

Allineate i fori nella staffa di compensazione per il manto erboso con i fori nel telaio dell’apparato di taglio.

Nota: L’anello di supporto della guida dei flessibili è allineato verso il centro della macchina .
Montate la staffa di compensazione per il manto erboso sul telaio dell’apparato di taglio utilizzando 2 bulloni a testa tonda (⅜" x 1-¼") e 2 dadi di bloccaggio flangiati (⅜") .
Serrate i dadi di bloccaggio e i bulloni a una coppia compresa tra 37 e 45 N∙m.
Ripetete questa procedura per l'altro apparato di taglio.

Montaggio degli apparati di taglio anteriori ai bracci di sollevamento

G402695

Montate gli apparati di taglio anteriori ai bracci di sollevamento come illustrato.
Bloccate i perni degli apparati di taglio per la tosatura su pendenze.

Montaggio degli apparati di taglio posteriori ai bracci di sollevamento

Apparati di taglio regolati per un’altezza di taglio di 1,2 cm o maggiore.

G402695

Montate gli apparati di taglio posteriori ai bracci di sollevamento come illustrato.
Bloccate i perni degli apparati di taglio per la tosatura su pendenze.

Montaggio degli apparati di taglio posteriori ai bracci di sollevamento

Apparati di taglio regolati per un’altezza di taglio di 1,2 cm o inferiore

G402723

Rimuovete la coppiglia ad anello e la rondella che fissano la forcella rotante al braccio di sollevamento e fate scorrere l’albero estraendolo dal braccio di sollevamento.

G402724

Montate la forcella rotante sull’albero del telaio portante .
Montate il tappo alla forcella rotante e allineate i fori nell’albero del telaio portante, della forcella rotante e del tappo.
Fissate la forcella rotante e il tappo all’albero del telaio portante con il perno di ritenuta .
Bloccate i perni degli apparati di taglio per la tosatura su pendenze.
Infilate un apparato di taglio sotto il braccio di sollevamento.

G402725

Inserite la forcella rotante nel braccio del sollevamento e fissate l’albero del braccio di sollevamento a quest'ultimo con la coppiglia ad anello e la rondella .
Ripetete questa procedura per l’altro apparato di taglio posteriore.

Bloccaggio dei perni degli apparati di taglio per la tosatura su pendenze

G437965

Bloccate i perni degli apparati di taglio con dei perni di ritenuta per impedire che gli apparati di taglio ruotino in discesa mentre lavorate trasversalmente lungo una pendenza.

Nota: Utilizzate il foro nella forcella rotante per bloccare l’apparato di taglio.

Nota: Utilizzate l’asola per un apparato di taglio con volante.

Montaggio delle catene del braccio di sollevamento dell’apparato di taglio

G402673

Fissate la catena del braccio di sollevamento alla staffa della catena usando il perno di ritenuta .

Nota: Utilizzate il numero di maglie della catena riportato nel Manuale dell'operatore degli elementi di taglio.

Montaggio dei motori dei cilindri

Ingrassate l'albero scanalato del motore del cilindro.
Lubrificate con olio l’o-ring del motore del cilindro e montatelo sulla flangia del motore.
Montate il motore del cilindro ruotandolo in senso orario in modo che le flange del motore del cilindro non tocchino i dadi di bloccaggio.

Importante

Assicuratevi che il cavo del motore del cilindro non sia attorcigliato, piegato o a rischio di pizzicatura.

G402696

Ruotate il motore del cilindro in senso antiorario fino a quando le flange non circondano i bulloni.
Serrate i bulloni di montaggio a una coppia compresa tra 19 e 25 N∙m.
Ripetete la procedura per gli altri apparati di taglio.

Parti necessarie

1	Kit di finitura (venduto a parte)

Importante

Per garantire la corretta disposizione dei cavi elettrici e che non vengano attorcigliati, montate i motori sugli apparati di taglio prima di montare i kit di finitura.

G402657

Apparato di taglio anteriore centrale
Apparato di taglio posteriore sinistro
Apparato di taglio posteriore destro
Apparato di taglio anteriore sinistro
Apparato di taglio anteriore destro
Posizione del motore del cilindro
Peso

Rimuovete il dado flangiato aggiuntivo come illustrato.
Allentate i dadi sul raccordo del flessibile del kit di finitura, inserite il flessibile nella scanalatura sulla staffa di supporto e serrate i dadi.

Nota: Quando serrate i dadi, servitevi di una controchiave per prevenire la torsione o l'aggrovigliamento del flessibile.
Inserite la piastra del connettore sui bulloni di montaggio della staffa di supporto con i connettori posizionati come illustrato.
Fissate la piastra del connettore a uno dei bulloni di montaggio con il dado flangiato precedentemente rimosso.

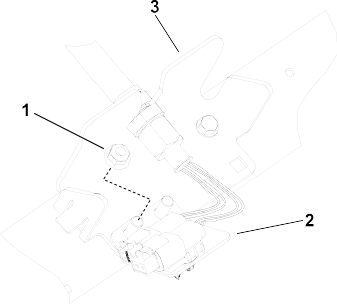

G402739

Apparato di taglio anteriore sinistro (n. 4)
1. Dado flangiato aggiuntivo
2. Piastra del connettore
3. Staffa di supporto
Individuate il cablaggio preassemblato sulla macchina e collegate i connettori a quelli del kit di finitura.
Ripetete questa procedura nelle 4 posizioni di supporto rimanenti, come illustrato.
Importante

Le piastre dei connettori sono posizionate diversamente nei punti rimanenti, quindi il flessibile può essere disposto attraverso la staffa di supporto e l'apparato di taglio senza torcerlo o piegarlo.
G402741

Apparato di taglio posteriore sinistro (n. 2)
1. Dado flangiato aggiuntivo
2. Piastra del connettore
3. Staffa di supporto
G402742

Apparato di taglio anteriore centrale (n. 1)

(È illustrata la parte inferiore della macchina)
1. Dado flangiato aggiuntivo
2. Piastra del connettore
3. Staffa di supporto
G402743

Apparato di taglio anteriore destro (n. 5)
1. Dado flangiato aggiuntivo
2. Piastra del connettore
3. Staffa di supporto
G402744

Apparato di taglio posteriore destro (n. 3)
1. Dado flangiato aggiuntivo
2. Piastra del connettore
3. Staffa di supporto

Parti necessarie

1	Dispositivo telematico
1	Staffa del dispositivo
1	Cablaggio preassemblato del sistema telematico
4	Bullone a testa esagonale (n. 10 x 1")
4	Dado di bloccaggio (n. 10)
2	Cavallotto
4	Dado flangiato (⅜")

G530740s

Utilizzate 4 bulloni a testa esagonale (n. 10 x 1") e 4 dadi di bloccaggio (n. 10) per fissare il dispositivo telematico alla staffa del dispositivo .

G530741s

Utilizzate 2 bulloni a U e 4 dadi flangiati (3/8") per fissare la staffa del dispositivo al lato superiore destro del roll bar.

G530739s

Collegate il connettore contrassegnato come P02 del cablaggio preassemblato del sistema telematico al dispositivo telematico.
Aprite il cofano.

G532512s

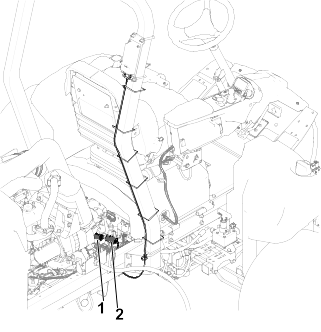

Disponete il cablaggio preassemblato lungo il roll bar e collegate il connettore del cablaggio preassemblato contrassegnato come P01 al connettore del cablaggio preassemblato della macchina contrassegnato come P56 .
Chiudete e bloccate il cofano.
Fissate il cablaggio al roll bar utilizzando delle fascette per cavi come illustrato.

Parti necessarie

1	Cavalletto dell'apparato di taglio

G402676

Quando inclinate un apparato di taglio per accedere alla controlama o al cilindro, supportate la parte posteriore dell'apparato di taglio con il cavalletto per garantire che i dadi sull'estremità posteriore delle viti di regolazione della barra di appoggio non poggino sul piano di lavoro.

G402677

Fissate il cavalletto alla staffa della catena usando il perno di ritenuta .

Applicate del grasso dielettrico sulle superfici di contatto del ponticello di disconnessione della batteria.

G437957

Collegate il connettore del sistema da 48 V al ponticello di disconnessione della batteria .

G438020

Chiudete e bloccate la base del sedile.

Parti necessarie

1	Blocco del cofano
1	Guarnizione
1	Controdado
1	Rondella

G439569

Sollevate il cofano.
Togliete l'anello passacavi in gomma dal foro nel lato sinistro del cofano.

G445763

Assicuratevi che la guarnizione sia montata al blocco del cofano .
Rimuovete il dado dal blocco.
Dall’esterno del cofano, inserite il lato gancio del fermo attraverso il foro presente nel cofano.

Nota: La guarnizione è allineata alla parte esterna del cofano.
All’interno del cofano, fissate il blocco al cofano con la rondella e il dado.
Chiudete il cofano e utilizzate la chiave di bloccaggio del cofano inclusa per verificare che il gancio del blocco si inserisca nel fermo del telaio quando viene bloccato.

Macchine CE

Parti necessarie

1	Adesivo dell'anno di produzione
1	Adesivo CE

Applicazione dell’adesivo CE

G438804

Utilizzate alcol etilico e un panno pulito per ripulire l’area del cofano accanto al blocco del cofano e lasciate asciugare il cofano.
Rimuovete il supporto dall'adesivo CE e applicate l'adesivo sul cofano.

Applicazione dell’adesivo dell’anno di produzione

G438820

Utilizzate alcol etilico e un panno pulito per ripulire l’area della staffa a pavimento accanto alla targa del numero di serie e lasciate asciugare la staffa.
Rimuovete il supporto dall'adesivo dell'anno di produzione e applicate l'adesivo sulla staffa a pavimento.

Applicazione dell’adesivo di avvertenza CE

G438821

Utilizzate alcol etilico e un panno pulito per ripulire la superficie dell’adesivo esistente e lasciate asciugare l’adesivo.
Rimuovete il supporto dall'adesivo di avvertenza CE e applicate quest'ultimo sopra l'adesivo esistente.

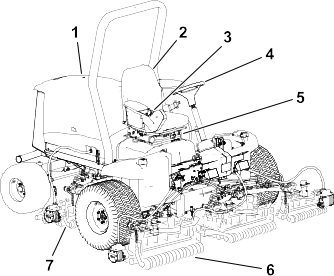

Panoramica del prodotto

G403839

Cofano del motore
Postazione dell'operatore
Braccio di comando
Volante
Leva di regolazione del sedile
Elementi di taglio anteriori
Elementi di taglio posteriori

Comandi

G461340

Interruttore a chiave
Leva di comando Abbassa-Tosa/Alza
Comando elettronico della velocità
Interruttore della PDF
Interruttore fari
Interruttore del regime del motore
Interruttore del freno di stazionamento
Display InfoCenter
Pedale di inclinazione volante
Pedale della trazione

Interruttore a chiave

G453721

Spegnimento
Accensione/preriscaldamento
Avvio

Leva di comando Abbassa-Tosa/Solleva

G453725

Abbassare gli apparati di taglio: prima di tutto, innestate la PDF per consentire la rotazione degli apparati di taglio (modalità Tosatura).
Sollevare gli apparati di taglio: prima di tutto, disinnestate la PDF per interrompere la rotazione degli apparati di taglio (modalità Trasporto).

Nota: Per sollevare parzialmente gli apparati di taglio in posizione d'inversione, tirate brevemente la leva all'indietro.

Interruttore del freno di stazionamento

G461376

Inserite il freno di stazionamento.

Nota: L'attivazione dell'interruttore del freno di stazionamento causa la decelerazione automatica della trazione (a prescindere dalla posizione del pedale della trazione).

Il freno di stazionamento viene inserito non appena la macchina si ferma o viene spenta, a prescindere dalla posizione dell'interruttore del freno di stazionamento.
Disinserite il freno di stazionamento.

Interruttore del controllo elettronico della trazione

G461362

Per inserire il controllo elettronico della trazione: spostate brevemente l'interruttore in avanti.

Nota: Utilizzate i pulsanti del display per regolare la velocità del comando elettronico in incrementi da 0,8 km/h.
Per attivare il controllo elettronico della trazione: spostate l'interruttore sulla posizione centrale.
Per spegnere il controllo elettronico della trazione: spingete l'interruttore indietro.

Interruttore del regime del motore

G461359

Premete brevemente l'interruttore in avanti per aumentare il regime del motore in incrementi da 100 giri/min; premete e tenete premuto l'interruttore per portare il motore al Minimo superiore
Premete brevemente l'interruttore all'indietro per ridurre il regime del motore in incrementi da 100 giri/min; premete e tenete premuto l'interruttore per portare il motore al Minimo inferiore

Interruttore della presa di forza (PDF)

G453441

Disinnestare la PDF: la macchina si trova in modalità Trasporto (consente di raggiungere i 16 km/h se la velocità massima non è limitata).
Innestare la PDF: la macchina si trova in modalità Tosatura (consente di raggiungere i 13 km/h se la velocità massima non è limitata).

Nota: Utilizzate i menu protetti del display dell'InfoCenter per impostare la velocità massima per ciascuna modalità.

Interruttore dei fari

G461393

Attivato
Disattivato

Display dell'InfoCenter

G461392

Il display InfoCenter mostra i dati relativi alla macchina, come lo stato operativo, le varie diagnostiche e altre informazioni sulla macchina stessa.

Le schermate che vengono visualizzate dipendono dai pulsanti selezionati. Lo scopo di ogni pulsante può variare a seconda della necessità del momento.

Pedale di inclinazione volante

G453181

Premete il pedale di inclinazione volante

e sollevate o abbassate il piantone dello sterzo fino a ottenere una posizione di guida confortevole.

Pedale della trazione

G453193

Marcia avanti: premete la parte superiore del pedale.

Nota: Per raggiungere la velocità di trasferimento massima, impostate la velocità di trasferimento massima e premete la parte superiore del pedale mentre vi trovate in modalità di trasferimento.
Fermare la macchina: riducete la pressione sul pedale e lasciate che ritorni al centro (folle).

Nota: La macchina tornerà in folle rapidamente una volta rimosso il piede dal pedale della trazione.
Retromarcia: premete la parte inferiore del pedale.

Nota: La velocità di trasferimento dipende dal grado di pressione sul pedale.

Presa elettrica

G453945

La presa elettrica

è un'alimentazione a 12 V per apparecchiature elettroniche.

Comandi del sedile

G446491

Indicatore del peso
Manopola di regolazione del peso
Manopola di regolazione dell'altezza
Leva Avanti/Indietro

Manopola di regolazione del peso

Ruotate la manopola di regolazione del peso fino a quando il vostro peso non viene visualizzato nella finestra dell’indicatore del peso.

G446496

Riduzione
Aumento

Manopola di regolazione dell'altezza

G446494

Sollevamento
Abbassamento

Leva Avanti/Indietro

G446495

Blocco
Sblocco

Scollegamento dell'alimentazione dall'apparato di taglio

Prima di installare, rimuovere o eseguire interventi sugli apparati di taglio, scollegate gli apparati di taglio dall'alimentazione separando il connettore per il distacco dell'alimentazione dall'apparato di taglio

situato sotto il sedile. Collegate di nuovo i connettori prima di utilizzare la macchina.

G454877

Attenzione

Se non staccate la corrente dagli apparati di taglio, qualcuno potrebbe accidentalmente avviare l'apparato di taglio causando gravi lesioni a mani e piedi.

Separate sempre il connettore per il distacco dell'alimentazione dall'apparato di taglio prima di eseguire interventi sugli apparati di taglio.

Specifiche

Nota: Specifiche e disegno sono soggetti a variazioni senza preavviso.

Larghezza di trasferimento	228 cm
Larghezza di taglio	254 cm
Lunghezza	282 cm
Altezza con ROPS	160 cm
Zavorra*	1360 kg
Motore	Kubota 18,5 kW (24,8 cv)
Capacità del serbatoio del carburante	53 litri
Velocità di trasferimento	0-16 km/h
Velocità di lavoro	0–13 km/h
*La zavorra include i fluidi e gli apparati di taglio da 12,7 cm a 8 lame.

Attrezzi/accessori

È disponibile una gamma di attrezzi e accessori approvati Toro per l’impiego con la macchina, per ottimizzare e ampliare le sue applicazioni. Richiedete un elenco di tutti gli attrezzi e accessori approvati a un Centro Assistenza o a un Distributore Toro autorizzati oppure visitate il sito www.Toro.com.

Per ottenere prestazioni ottimali e mantenere la certificazione di sicurezza della macchina, utilizzate solo ricambi e accessori originali Toro.

Funzionamento

Prima dell’utilizzo

Manutenzione giornaliera

Ogni giorno, prima di avviare la macchina, effettuate le procedure Ogni utilizzo/Giornaliere elencate nel Programma di manutenzione.

Carburante

Specifiche del carburante

Importante

Non utilizzate mai cherosene o benzina al posto di carburante diesel.

Diesel

Tipo	Utilizzate gasolio per uso estivo (n. 2-D) a temperature superiori a -7 °C, e gasolio per uso invernale (n. 1-D o miscela n. 1-D/2-D) a temperature inferiori a -7 °C. L'uso di carburante per uso invernale a basse temperature assicura un punto di infiammabilità inferiore e caratteristiche di flusso a freddo che agevolano l'avvio e riducono la chiusura del filtro del carburante. L'uso del carburante per uso estivo a temperature superiori a -7 °C contribuisce a una più lunga durata della pompa del carburante e a una maggiore potenza rispetto al carburante per uso invernale.
Contenuto di zolfo	Basso (<500 ppm) o molto basso (<15 ppm).
Numero di cetano minimo	40
Rimessaggio	Limitatevi a procurarvi una quantità di carburante diesel o biodiesel fresco che consumerete completamente entro 180 giorni. Non utilizzate carburante stoccato per oltre 180 giorni.
Olio e additivi	Non aggiungete al carburante.

Biodiesel

Tipo	Questa macchina può anche funzionare con una miscela di biodiesel fino a B20 (20% biodiesel, 80% gasolio). Il contenuto di zolfo del gasolio deve essere basso o molto basso. Nei climi freddi, utilizzate miscele B5 (contenuto di biodiesel pari al 5%) o inferiori.
Numero di cetano minimo	40
Precauzioni biodiesel	Le superfici verniciate possono essere danneggiate dalle miscele di biodiesel. Monitorate le guarnizioni di tenuta, i flessibili e le guarnizioni a contatto con il carburante, poiché con il tempo potrebbero degradarsi. Nel periodo successivo alla conversione in miscela biodiesel può verificarsi un intasamento del filtro del carburante. Per maggiori informazioni sul biodiesel contattate il vostro distributore Toro autorizzato.
Rimessaggio	Limitatevi a procurarvi una quantità di carburante diesel o biodiesel fresco che consumerete completamente entro 180 giorni. Non utilizzate carburante stoccato per oltre 180 giorni.
Olio e additivi	Non aggiungete al carburante.

Il carburante biodiesel deve essere conforme agli standard:	Standard	Posizione
	ASTM D6751	USA
	EN 14214	Unione europea
Il carburante miscela deve essere conforme agli standard:	ASTM D975	USA
Il carburante miscela deve essere conforme agli standard:	EN 590	Unione europea

Rifornimento di carburante

Parcheggiate la macchina su una superficie pianeggiante, abbassate gli apparati di taglio, spegnete il motore e togliete la chiave.
Utilizzando un panno pulito, pulite attorno al tappo del serbatoio del carburante.

G438846

Togliete il tappo dal serbatoio del carburante.
Riempite di gasolio il serbatoio finché il livello non raggiunge la base del collo del bocchettone.
Serrate il tappo del serbatoio del carburante.

Nota: Se possibile, riempite il serbatoio del carburante ogni volta che utilizzate la macchina. In tal modo ridurrete al minimo l'accumulo di condensa all'interno del serbatoio.

Verifica dei microinterruttori di sicurezza

Attenzione

Se i microinterruttori di sicurezza sono scollegati o guasti, la macchina può muoversi improvvisamente e causare lesioni lievi o moderate.

Non manomettete gli interruttori di interblocco.
Il funzionamento degli interruttori di interblocco deve essere controllato ogni giorno; prima di azionare la macchina, sostituite eventuali interruttori guasti.

Importante

Se la vostra macchina non supera qualsiasi controllo dei microinterruttori, contattate il vostro distributore Toro autorizzato.

Preparazione della macchina

Guidate lentamente la macchina in una zona aperta.
Abbassate gli apparati di taglio, spegnete il motore e inserite il freno di stazionamento.

Controllo del microinterruttore di avviamento del pedale della trazione

Sedetevi sul sedile dell'operatore e inserite il freno di stazionamento.
Premete l’interruttore della PDF in posizione di Disinnesto.
Premete il pedale della trazione e girate la chiave in posizione di avviamento.

Nota: Il motore non deve avviarsi mentre il pedale di comando della trazione è premuto.

Controllo dell’interblocco di avviamento della PDF

Sedetevi sul sedile dell'operatore.
Premete l’interruttore della PDF in posizione di Innesto.
Ruotate la chiave in posizione di Avviamento.

Nota: Il motore non dovrebbe avviarsi con l’interruttore della PDF in posizione di Innesto.

Controllo dell’interblocco di funzionamento della PDF

Nota: Non lasciate che gli apparati di taglio ruotino per più di un paio di secondi durante questa prova per evitare un'usura non necessaria.

Sedetevi sul sedile dell'operatore.
Premete l’interruttore della PDF in posizione di Disinnesto.
Avviate il motore.
Tirate l'interruttore della PDF in posizione di Innesto.
Abbassate gli apparati di taglio per innestare la PDF.
Alzatevi dal sedile.

Nota: La PDF non dovrebbe funzionare quando non siete sul sedile dell’operatore.

Controllo del freno di stazionamento e del microinterruttore della corsa del pedale della trazione

Sedetevi sul sedile dell'operatore.
Innestate il freno di stazionamento.
Premete l’interruttore della PDF in posizione di Disinnesto.
Avviate il motore.
Premete il pedale della trazione.

Nota: La macchina non deve rispondere quando premete il pedale della trazione mentre il freno di stazionamento è inserito. Nel display dell'InfoCenter deve comparire un messaggio di avviso.

Controllo dell'inserimento automatico del freno di stazionamento

Sedetevi sul sedile dell'operatore e avviate il motore.
Disinserite il freno di stazionamento e alzatevi dal sedile.

Nota: La luce rossa dell'interruttore del freno di stazionamento si deve accendere se abbandonate il sedile dell'operatore, indicando che il freno di stazionamento è innestato.

Controllo della disattivazione degli interruttori di interblocco dell'abbassamento degli apparati di taglio

Sedetevi sul sedile dell'operatore e avviate il motore.
Assicuratevi che gli apparati di taglio siano sollevati in posizione di trasferimento.
Alzatevi dal sedile e abbassate gli apparati di taglio.

Nota: Gli apparati di taglio non devono abbassarsi quando non siete sul sedile dell’operatore.

Panoramica del display dell'InfoCenter

Il display dell'InfoCenter mostra informazioni sulla vostra macchina, come stato operativo, varie informazioni diagnostiche e altri dettagli. Il display presenta più schermate. Potete passare da una schermata all'altra in qualsiasi momento premendo il pulsante Indietro, quindi utilizzando i pulsanti di spostamento Su e Giù.

G471371s

Spia
Sensore di luminosità del display
Pulsante di spostamento Su
Pulsante Indietro
Pulsante di spostamento Riduci/Sinistra
Pulsante di spostamento Giù
Pulsante di spostamento Aumenta/Destra
Pulsante Invio

Nota: Lo scopo di ogni pulsante può variare a seconda della necessità del momento. Ogni pulsante è etichettato con un'icona che ne visualizza la funzione corrente.

Icone del display dell'InfoCenter

	Manutenzione prevista.			Modalità riscaldamento
	Impostazioni di arresto pedale virtuale			Tensione batteria
	Le candele sono attive			Livello del carburante
	Sedetevi sul sedile.			Livello di carburante basso.
	Il freno di stazionamento è inserito			Bloccato
	Temperatura del refrigerante del motore			Guasto/Avvertenza
	Trazione o pedale di comando della trazione			Backlap

	Avviate il motore.			Gli apparati di taglio sono sollevati o in fase di sollevamento
	La PDF è innestata			Gli apparati di taglio sono abbassati o in fase di abbassamento
	Il comando elettronico della velocità è inserito			Generatore
	Motore			Contaore
	Il codice è stato immesso			Aumenta valore
	Attivo			Riduci valore
	Inattivo			Scorri in su/giù
	Menu			Scorri a sinistra/destra
	Schermata successiva			Schermata precedente

Panoramica dei menu

Per accedere al sistema di menu del display dell’InfoCenter, premete il pulsante indietro dalla schermata principale. Si passa così al Menu principale. Consultate le seguenti tabelle per un riepilogo delle opzioni disponibili nei menu.

Impostazioni protette nei Menu Protected – accessibili solo inserendo il PIN

Menu principale

Voce del menu	Descrizione
Faults	Il menu Faults (Guasti) contiene un elenco dei guasti recenti della macchina. Consultate il Manuale di manutenzione o contattate il distributore Toro autorizzato per maggiori informazioni sul menu Faults (Guasti) e sulle informazioni in esso contenute.
Service	Il menu Service (Manutenzione) contiene dati sulla macchina, come il contatore delle ore di utilizzo e altri valori analoghi.
Diagnostics	Il menu Diagnostics (Diagnostica) mostra lo stato di ogni interruttore, sensore e uscita di controllo della macchina. Si può utilizzare per risolvere determinate problematiche in quanto indica rapidamente i comandi della macchina attivati e disattivati.
Settings	Il menu Settings (Impostazioni) consente di personalizzare e modificare le opzioni di configurazione sul display.
Machine Settings	Il menu Machine Settings (Impostazioni macchina) consente di regolare le soglie di accelerazione, velocità e contrappeso.
About	Il menu About (Informazioni) elenca il numero del modello, il numero di serie e la versione software della macchina.

Service

Voce del menu	Descrizione
Hours	Riporta il numero totale di ore di funzionamento di macchina, motore e PDF, nonché il numero di ore di trasporto della macchina e la manutenzione prevista.
Counts	Riporta i vari conteggi a cui è stata sottoposta la macchina.
Front Backlap	Controlla la velocità dei cilindri anteriori in modalità lappatura.
Rear Backlap	Controlla la velocità dei cilindri posteriori in modalità lappatura.
Traction Pedal	Permette di calibrare il pedale della trazione.
Traction Pump	Permette di calibrare la pompa di trazione.
Virtual Speed Sensor	Permette di calibrare il sensore di velocità virtuale.

Diagnostics

Voce del menu	Descrizione
Traction (Trazione)	Indica entrate e uscite per il pedale di comando della trazione.
Cutting Units (Apparati di taglio)	Indica entrate e uscite per sollevare e abbassare gli apparati di taglio.
PTO (PDF)	Indica entrate e uscite per abilitare il circuito PDF.
Engine (Motore)	Indica entrate e uscite per avviare il motore.
Generator (Generatore)	Indica entrate e uscite per il generatore.
CAN Statistics (Statistiche CAN)	Indica entrate e uscite per il CAN.

Settings

Voce del menu	Descrizione
Enter PIN	Consente a una persona autorizzata dalla vostra azienda (sovrintendente/meccanico) e in possesso del codice PIN di accedere ai menu protetti.
Backlight (Retroilluminazione)	Imposta la luminosità del display LCD.
Language	Imposta la lingua usata sul display*.
Font Size	Imposta le dimensioni dei caratteri sul display.
Units	Imposta le unità di misura usate sul display (sistema metrico o imperiale).
Protect Settings	Consente di modificare le impostazioni protette

*Solo il testo “rivolto all'operatore” è tradotto. Le schermate Faults (Guasti), Service (Manutenzione) e Diagnostics (Diagnostica) sono “rivolte alla manutenzione”. �? I titoli saranno visualizzati nella lingua selezionata mentre le voci di menu in inglese.

Machine Settings

Voce del menu	Descrizione
Front Backlap	Controlla la velocità dei cilindri anteriori in modalità lappatura.
Rear Backlap	Controlla la velocità dei cilindri posteriori in modalità lappatura.
Mow Speed	Controlla la velocità massima di lavoro (range inferiore). Questa viene utilizzata per determinare la velocità dei rulli.
Transport Speed	Controlla la velocità massima di trasporto (range superiore).
Blade Count	Controlla il numero di lame sul cilindro per la velocità dei cilindri.
Height of cut (HOC)	Controlla l'altezza di taglio (HOC) per determinare la velocità dei cilindri.
Front Reel Speed	Visualizza la posizione della velocità dei cilindri calcolata per i cilindri anteriori. I cilindri possono essere anche regolati manualmente.
Rear Reel Speed	Visualizza la posizione della velocità dei cilindri calcolata per i cilindri posteriori. I cilindri possono essere anche regolati manualmente.
Eco Mode	Quando attivata, la modalità Economia diminuisce la velocità del motore durante la tosatura per ridurre il rumore e il consumo di carburante. La velocità dei cilindri non cambia ma la velocità di tosatura viene ridotta se l'arresto della tosatura non viene regolato di conseguenza.
Powerboost	Attivazione/disattivazione del Powerboost.
Powershed	Attivazione/disattivazione di Powershed.
Smart Power	Accensione/spegnimento di Smart Power.
Acceleration	Le impostazioni minima, media e massima controllano la rapidità di reazione della velocità di trazione quando spostate il pedale della trazione.
Clip Control	Accensione/spegnimento del controllo del taglio.

Informazioni

Voce del menu	Descrizione
Model (Modello)	Elenca il numero di modello della macchina.
SN (Numero di serie)	Elenca il numero di serie della macchina.
S/W Revision (Revisione software)	Elenca la versione software del controller principale.
InfoCenter S/W Revision	Elenca la versione software dell'InfoCenter.
Generator S/W Revision	Elenca la revisione software del generatore dello starter.
Cutting Unit 1 S/W Revision	Elenca le revisioni software degli apparati di taglio eReel.
Cutting Unit 2 S/W Revision
Cutting Unit 3 S/W Revision
Cutting Unit 4 S/W Revision
Cutting Unit 5 S/W Revision

Accesso alle schermate di funzionamento

Dal Menu principale, premete il pulsante di navigazione destro per accedere alla Main Run Screen (Schermata di funzionamento principale), che riporta il livello del carburante e la temperatura del refrigerante.
Premete il pulsante di navigazione destro per passare alla Secondary Run Screen (Schermata di funzionamento secondaria), che riporta la temperatura del refrigerante e la temperatura del generatore con i giri/min e la tensione.
Premete nuovamente il pulsante di navigazione destro per passare alla eReel Information Screen (Schermata con le informazioni del cilindro a comando automatico), che visualizza la corrente del cilindro e la velocità di ciascuno dei 5 apparati di taglio.
Premete il pulsante di navigazione destro per passare alla Energy Mode Screen (Schermata della modalità Energy), che visualizza i componenti, il flusso di energia e la direzione durante il funzionamento.

Menu protetti

È possibile regolare delle impostazioni di configurazione operativa dalla voce Impostazioni riportata sul display. Per sbloccare queste impostazioni, utilizzate il Menu protetto.

Nota: Al momento della consegna, il codice PIN viene impostato dal distributore.

Accesso ai Menu protetti

Nota: Il codice PIN predefinito per la vostra macchina è 0000 o 1234.

Se avete modificato il codice PIN e lo avete dimenticato, contattate il vostro distributore Toro autorizzato per assistenza.

G471349s

Dal Main Menu (Menu principale), scorrete verso il basso fino al menu Settings (Impostazioni) e premete il pulsante Seleziona.

G471350s

Nel menu Settings (Impostazioni), scorrete fino alla voce Enter PIN (Inserisci PIN) e premete il pulsante Seleziona .
Per inserire il codice PIN, premete i pulsanti di navigazione su/giù finché non compare la prima cifra del numero corretto, quindi premete il pulsante di navigazione destro per passare alla cifra successiva. Ripetete questo passaggio fino all'inserimento dell'ultima cifra.
Premete il pulsante Seleziona .

Nota: Se il display accetta il codice PIN e il menu protetto viene sbloccato, la parola “PIN�? viene visualizzata nell'angolo superiore destro dello schermo.
Per bloccare il menu protetto, girate l'interruttore a chiave in posizione di spegnimento e poi in posizione di accensione.

Visualizzazione e modifica delle impostazioni protette dei menu

Da Impostazioni, scorrete verso il basso fino alla voce Impostazioni protette.
Per visualizzare e modificare le impostazioni senza inserire alcun codice PIN, utilizzate il pulsante Invio per modificare la voce Impostazioni protette in (disattivate).
Per visualizzare e modificare le impostazioni previo inserimento di un codice PIN, utilizzate il pulsante Invio per modificare la voce Impostazioni protette in (attivate), impostate il codice PIN e ruotate la chiave nell'interruttore di accensione sulla posizione Off, quindi sulla posizione On.

Impostazione del timer della revisione

Il timer della revisione azzera le ore mancanti per la revisione dopo che è stata effettuata una procedura di manutenzione programmata.

Nel menu Settings (Impostazioni), scorrete fino alla voce Enter PIN (Inserisci PIN) e premete il pulsante seleziona.
Inserite il PIN; fate riferimento ad Accesso ai menu protetti.
Nel menu Service (Revisione), scorrete fino alla voce Hours (Ore) e premete il pulsante seleziona.
Scorrete in basso fino alla voce Service Due (Revisione).

Nota: Se è tempo di effettuare la revisione, la parola Now (Ora) compare accanto alla voce Service Due (Revisione).
Selezionate l’intervallo di revisione e premete il pulsante seleziona.

Nota: L'intervallo di revisione (250 ore, 500 ore, e così via) si trova accanto alla voce Service Due (Revisione).

L’intervallo di revisione è una voce del menu protetto.
Quando viene visualizzata la schermata Reset Service Timer? (Reimpostare timer della revisione?), premete il pulsante seleziona per confermare o il pulsante indietro per annullare.
Dopo aver confermato, la schermata dell’intervallo scompare e si ritorna alle selezioni delle ore prima della manutenzione.

Impostazione di Numero di lame

Nel menu Machine Settings (Impostazioni macchina), scorrete fino a Blade Count (Numero di lame).
Premete il pulsante di navigazione destro per modificare il numero di lame tra 8 o 11 cilindri della lama.

Impostazione di Altezza di taglio (HOC)

Nel menu Machine Settings (Impostazioni macchina), scorrete fino ad Height of Cut (Altezza di taglio).
Utilizzate i pulsanti di navigazione destro e sinistro per selezionare l'impostazione dell'altezza di taglio corrispondente all'impostazione degli apparati di taglio. Se non viene visualizzata l'impostazione esatta, selezionate l'impostazione dell'altezza di taglio più prossima nell'elenco visualizzato.

Impostazione della velocità dei cilindri anteriori e posteriori

Con il controllo del taglio attivo (impostazione predefinita), la velocità dei cilindri aumenta o diminuisce dinamicamente in proporzione alla velocità di trazione utilizzata dall'operatore.
Con il controllo del taglio disattivo, viene impostata una velocità dei cilindri statica relativa alla velocità di tosatura massima del supervisore.

Nota: Inoltre, è possibile regolare manualmente la velocità dei cilindri anteriori e posteriori da Machine Settings (Impostazioni macchina).

Impostazione della modalità economia

L'utilizzo della modalità economia può essere vantaggioso in applicazioni poco gravose o nelle quali è importante mantenere un livello di emissioni acustiche ridotto. La velocità di funzionamento del motore viene ridotta, ma non la trazione e la velocità dei cilindri.

Nota: Le velocità di tosatura superiori a 8,6 km/h non sono consigliate mentre si utilizza la modalità economia.

Dal Main Menu (Menu principale), scorrete verso il basso fino al menu Machine Settings (Impostazioni macchina) e premete il pulsante seleziona.
Nel menu Machine Settings (Impostazioni macchina), scorrete fino a Eco Mode (Modalità economia).
Premete il pulsante di navigazione destro per attivarla.

Impostazione della velocità di falciatura massima consentita

L'impostazione selezionata viene visualizzata come una X nel grafico della barra di velocità della trazione insieme alle impostazioni di comando elettronico della velocità e arresto a pedale. Una X in una barra indica che la velocità massima è limitata dal supervisore.

Nota: Questa impostazione viene mantenuta in memoria e applicata alla velocità di trazione fino a quando non la si cambia.

Nel menu Machine Settings (Impostazioni macchina), scorrete fino a Mow Speed (Velocità di falciatura).
Utilizzate i pulsanti di navigazione destro e sinistro per aumentare e diminuire la velocità di falciatura massima in incrementi di 0,8 km/h tra 1,6 e 12,9 km/h.

Impostazione della velocità di trasferimento massima consentita

Nota: Questa impostazione viene mantenuta in memoria e applicata alla velocità di trazione fino a quando non la si cambia.

Nel menu Machine Settings (Impostazioni macchina), scorrete fino a Transport Speed (Velocità di trasferimento).
Utilizzate i pulsanti di navigazione destro e sinistro per aumentare e diminuire la velocità di trasferimento massima in incrementi di 0,8 km/h tra 8,0 e 16,0 km/h.

Accensione/spegnimento di Smart Power

Nel menu Settings (Impostazioni), scorrete in basso fino alla voce Smart Power.
Premete il pulsante di navigazione destro per passare da accensione a spegnimento.

Impostazione della modalità Accelerazione

Nel menu Machine Settings (Impostazioni macchina), scorrete fino ad Acceleration.
Premete il pulsante di spostamento destro per commutare tra Low (Minima), Medium (Media) e High (Massima).

Impostazione della velocità della lappatura anteriore e posteriore

Nella schermata Machine Settings (Impostazioni macchina), scorrete verso il basso fino alle voci Front Backlap (Lappatura anteriore) o Rear Backlap (Lappatura posteriore).
Utilizzate i pulsanti di navigazione destro e sinistro per incrementare o ridurre la velocità di lappatura.

Controllo della distanza di frenata idrostatica

Nota: Questa macchina frena dinamicamente fino ad arrestarsi quando riportate il pedale di comando della trazione in posizione di folle.

Nota: Per una decelerazione morbida, accompagnate lentamente con il piede il pedale di comando della trazione in posizione di folle. Non togliete il piede dal pedale e lasciate che scatti in posizione di folle, a meno che non vogliate fermarvi rapidamente.

Arrestate completamente la macchina entro circa 3,7 m alla velocità massima di trasferimento di 16 km/h.
Su asfalto piano e asciutto, segnate l'inizio e la fine dei 3,7 m.
Fate raggiungere alla macchina la velocità massima di trasferimento di 16 km/h e togliete il piede dal pedale una volta raggiunto il segno di inizio dei 3,7 m.
Controllate che la macchina si fermi entro 0,6 m dal segno di fine dei 3,7 m.
Se la distanza di arresto della macchina non è entro 0,6 m da tale distanza, contattate il vostro distributore Toro.

Panoramica delle velocità in retromarcia

Velocità di trasferimento in retromarcia

Se la velocità massima di trasferimento impostata dal supervisore è superiore a 8,0 km/h, la velocità massima di retromarcia è di 8,0 km/h.
Se la velocità massima di trasferimento impostata dal supervisore è pari o inferiore a 8,0 km/h, la velocità massima di retromarcia è pari alla velocità di trasferimento impostata dal supervisore.

Velocità di lavoro in retromarcia

Se la velocità massima di lavoro impostata dal supervisore è superiore a 6,4 km/h, la velocità massima di retromarcia è di 6,4 km/h.
Se la velocità massima di lavoro impostata dal supervisore è pari o inferiore a 6,4 km/h, la velocità massima di retromarcia è pari alla velocità di trasferimento impostata dal supervisore.

Panoramica delle velocità di trazione visualizzate

Questa macchina mostra la velocità di trazione stimata in chilometri all'ora (km/h) o miglia all'ora (mph).

La velocità istantanea è visualizzata nell'angolo in alto a sinistra delle schermate di controllo elettronico della trazione e di arresto del pedale virtuale.
La velocità di trazione è stimata e calibrata per essere il più precisa possibile a 8,0 km/h durante la tosatura. La velocità visualizzata è precisa quando è maggiore o minore di 0,8 km/h rispetto alla velocità visualizzata durante la guida su asfalto piano e asciutto.
Contattate il vostro distributore Toro autorizzato se la velocità della macchina osservata devia di più di 2,4 km/h dalla velocità visualizzata.

Panoramica del sistema PowerMatch™

Se necessario, è possibile fornire della potenza aggiuntiva utilizzando il pacco batteria da 48 V c.c., il tutto gestito dal sistema PowerMatch. Tale potenza aggiuntiva tratta dal pacco batteria è pensata per fornire energia per periodi di tempo brevi, non in modo continuo o periodi prolungati al massimo della potenza. PowerMatch è composto da 2 processi distinti:

Panoramica della modalità Powershed

Quando la potenza richiesta è superiore ai 18,5 kW (24,8 cv) del motore, il generatore riduce gradualmente la ricarica delle batterie e il pacco batteria da 48 V c.c. inizia ad alimentare i cilindri. Tale procedura è comunicata in modo trasparente all'operatore. Il generatore non richiede più energia al motore, e la potenza del motore disponibile può essere indirizzata all'impianto idraulico della trazione.

Nota: Toro Consiglia di lasciare attivata la modalità Powershed nella maggior parte delle condizioni di utilizzo. Per disattivare la modalità Powershed, da Machine Settings (Impostazioni macchina) scorrete verso il basso fino alla voce Powershed e premete il pulsante di navigazione destro per disattivare la modalità.

Panoramica della modalità Powerboost

Quando la potenza richiesta dalla trazione continua ad aumentare (ad esempio mentre si risalgono delle pendenze ripide), il pacco batteria da 48 V c.c. alimenta il generatore come motore elettrico per coadiuvare il motore diesel, e il pacco batteria da 48 V c.c. alimenta inoltre i cilindri degli apparati di taglio.

Nota: Toro consiglia di lasciare attivata la modalità Powerboost nella maggior parte delle condizioni di utilizzo. Per disattivare la modalità Powerboost, da Machine Settings (Impostazioni macchina) scorrete verso il basso fino alla voce Powerboost e premete il pulsante di navigazione destro per disattivare la modalità.

Durante l’utilizzo

Panoramica delle caratteristiche di funzionamento della macchina

Quando togliete il piede dal pedale della trazione, la macchina frena dinamicamente fino ad arrestarsi.
I comandi a pedale sono ottimizzati per fornire una risposta reattiva ma stabile, consentendovi di mantenere un controllo uniforme su terreno accidentato e, al contempo, una frenata rapida e fluida.
Durante la tosatura, il regime del motore verrà automaticamente aumentato al minimo superiore.
Le velocità massime impostate nelle impostazioni del menu protetto da PIN sono definite dal supervisore per limitare la velocità massima di trazione della macchina.
Le velocità di utilizzo del pedale di trazione, comando elettronico della velocità e arresto a pedale sono tutte limitate dalle velocità massime impostate nel menu protetto da PIN.

Utilizzo della macchina

Se vi imbattete in un ostacolo, sollevate gli apparati di taglio o tosatevi attorno.
Quando trasferite la macchina tra zone di lavoro, spegnete la PDF e sollevate gli apparati di taglio alla posizione massima. Ciò fa passare la macchina in modalità di trasferimento.
Guidate sempre lentamente in zone accidentate.
Non spegnete mai la macchina mentre la guidate.

Esercitazione di utilizzo della macchina

Per familiarizzare con le caratteristiche della macchina, esercitatevi nell'utilizzo della macchina.

Sollevate gli apparati di taglio, disinserite il freno di stazionamento, premete il pedale della trazione in avanti e guidate con cautela verso un'area aperta.
Esercitatevi a guidare la macchina poiché è dotata di trasmissione idrostatica e le sue funzionalità possono differire da quelle di altre macchine per la manutenzione dei tappeti erbosi.
Esercitatevi a fare marcia avanti e la retromarcia, e ad avviare e fermare la macchina. Per fermare la macchina togliete il piede dal pedale della trazione e lasciate che il pedale ritorni in folle.

Nota: Quando procedete in discesa con la macchina, potreste avere bisogno di innestare l'interruttore del freno di stazionamento o usare il pedale di retromarcia per fermarvi.
Esercitatevi a guidare attorno ad ostacoli, con gli apparati di taglio sollevati ed abbassati. Prestate la massima attenzione quando guidate fra spazi limitati, al fine di non danneggiare la macchina o gli apparati di taglio.

Panoramica del pedale di comando della trazione

G439020

Il pedale di comando della trazione

controlla la velocità in marcia avanti e retromarcia della macchina e la frenata dinamica quando si ritorna in folle.

Più a fondo si spinge il pedale della trazione in marcia avanti o in retromarcia, più veloce sarà il movimento della macchina.
Per portare la macchina a un arresto graduale durante il trasferimento o la tosatura, utilizzate il piede per riportare il pedale della trazione in folle alla velocità desiderata.
Per innestare la massima frenata, togliete il piede dal pedale della trazione, lasciando che torni in folle. La macchina frenerà dinamicamente fino ad arrestarsi.

Questo sistema di trazione vi consente di personalizzare le impostazioni di accelerazione in base al comfort dell’operatore e alle condizioni del campo.

Panoramica della funzionalità arresto del pedale virtuale

La funzionalità arresto del pedale virtuale consente di impostare temporaneamente una velocità massima di trazione inferiore alla velocità massima di trazione del supervisore protetta da password.

Per impostare temporaneamente la velocità massima della macchina, premete fino in fondo il pedale di comando della trazione. Potete impostare una velocità separata per il range di lavoro e il range di trasferimento.

Per accedere a questa funzionalità, premete i pulsanti di navigazione su o giù dalla schermata principale.

Nota: Questa funzionalità torna alle impostazioni di velocità massima del supervisore quando viene spenta la chiave.
G462150s
1. Indica la velocità massima di trazione (arresto pedale)
2. Questa velocità è bloccata nel menu protetto da PIN.
Questa funzionalità consente di personalizzare le impostazioni di velocità in base al vostro livello di comfort o di personalizzare le impostazioni di velocità in base all'applicazione.
Quando la velocità massima di trazione viene cambiata tramite le impostazioni di velocità massima del supervisore o l'arresto del pedale virtuale, il pedale di comando della trazione viene automaticamente riprogrammato in modo che venga utilizzata l'intera corsa del pedale tra la posizione di folle e la nuova velocità massima. In questo modo, l'operatore ha un controllo più preciso della velocità di trazione alle impostazioni di velocità massima ridotta.

Consigli per l'utilizzo dell'arresto del pedale virtuale

Impostate temporaneamente una velocità massima ridotta per tosare il passaggio per le pulizie sul fairway.
Impostate temporaneamente una velocità massima ridotta per un maggiore controllo all'interno o nei pressi dell'officina di manutenzione.
Impostate temporaneamente una velocità massima ridotta per un maggiore controllo mentre caricate la macchina su un rimorchio.

Controllo elettronico della trazione

Funzionamento del controllo elettronico della velocità

G461475

Il comando elettronico della velocità

blocca il controllo della velocità per mantenere la velocità di trasferimento desiderata. Premendo la parte posteriore dell'interruttore si spegne il comando elettronico della velocità, la posizione centrale dell'interruttore consente la funzione di comando elettronico della velocità, mentre la parte anteriore dell'interruttore imposta la velocità di trasferimento desiderata.

Una volta inserito il comando elettronico della velocità e regolata la velocità, utilizzate il display dell’InfoCenter per regolare l’impostazione della velocità del comando elettronico della velocità.

Per disinnestare il comando elettronico della velocità, effettuate quanto segue:

In modalità di trasferimento, premete il pedale di trazione in retromarcia, innestate il freno di stazionamento o premete l’interruttore di comando elettronico della velocità in posizione di spegnimento.
In modalità di tosatura, premete il pedale di trazione in retromarcia, innestate il freno di stazionamento, disinnestate la PDF o premete l’interruttore di comando elettronico della velocità in posizione di spegnimento.

Nota: Disinnestare il controllo elettronico della velocità farà frenare dinamicamente la macchina fino al suo arresto. Se preferite disinnestare il controllo elettronico della velocità, ma continuare a guidare, premete il pedale dell’acceleratore quindi disinserite il controllo elettronico della velocità per una transizione fluida dal controllo elettronico della trazione al controllo manuale della velocità.

Regolazione della velocità del comando elettronico

Attivate l'interruttore del comando elettronico della velocità sulla plancia.
Utilizzate il display dell'InfoCenter per regolare la velocità impostata del comando elettronico della velocità.
G462143s
1. Indica la velocità del comando elettronico
2. Indica la velocità massima di trazione (arresto pedale)
3. Questa velocità è bloccata nel menu protetto da PIN.

Suggerimenti per l'utilizzo del comando elettronico della velocità

Impostate una velocità di crociera per le lunghe distanze senza troppi ostacoli.
Su terreno accidentato, utilizzate il display dell'InfoCenter per controllare la velocità.
Utilizzate il comando elettronico della velocità per le manovre come segue:
1. Mentre effettuate la tosatura, impostate una velocità confortevole e sicura per le inversioni al termine delle passate di tosatura.
2. Premete il pedale della trazione per aumentare la velocità per la tosatura durante la passata di tosatura.
3. Togliete il piede dal pedale durante l'inversione per la passata di tosatura successiva.
4. La macchina rallenterà all'impostazione bassa del comando elettronico della velocità, permettendovi di effettuare una manovra efficiente a velocità costante.
5. Dopo l'inversione, utilizzate il pedale della trazione per aumentare nuovamente la velocità della macchina per la passata di tosatura successiva.

Panoramica della modalità di accelerazione

Questa caratteristica determina quanto velocemente la macchina cambia velocità di trazione quando il pedale di comando della trazione non si trova in posizione di Folle.

Nota: Se togliete il piede dal pedale di comando della trazione, lasciandolo tornare in posizione di Folle mentre la macchina si sta muovendo, viene attivato il profilo di frenata. Il profilo di frenata è sempre lo stesso e non può essere personalizzato tramite la modalità di accelerazione.

Accedete ai menu protetti del display dell'InfoCenter per cambiare la modalità di accelerazione. La modalità di accelerazione presenta le 3 seguenti posizioni:

Bassa: accelerazione e decelerazione poco aggressive
Media (predefinita): accelerazione e decelerazione intermedie
Alta: accelerazione e decelerazione molto aggressive

Panoramica della modalità riscaldamento

Quando avviate la macchina a basse temperature, la modalità riscaldamento limita il regime del motore tenendolo alla minima inferiore per un breve periodo di tempo dopo l'avvio del motore, impedendo potenziali danni ai componenti dati dall'uso della macchina mentre l'olio è freddo.

L'attivazione della modalità riscaldamento è indicata dalla presenza di un'icona a forma di fiocco di neve

sullo schermo del display. Non utilizzate la macchina fino a quando non è terminato il periodo di riscaldamento.

Panoramica di Smart Power™ Toro

Con Smart Power l'operatore non dovrà servirsi dell'udito per capire se il motore è sotto sforzo. Lo Smart Power impedisce al motore di impantanarsi in condizioni di manto erboso denso controllando automaticamente la velocità della macchina e ottimizzando le prestazioni di taglio.

Nota: La funzionalità Smart Power è On (attivata) come predefinita.

Avviamento del motore.

Importante

È necessario spurgare l'impianto del carburante prima di avviare il motore nel caso in cui il motore venga avviato per la prima volta, il motore si sia spento a causa di mancanza di carburante o sia stata effettuata la manutenzione dell'impianto del carburante; fate riferimento alla sezione Spurgo dell'impianto del carburante.

Sedetevi ma non mettete il piede sul pedale della trazione, in modo che sia in posizione di Folle; inserite il freno di stazionamento e verificate che l'interruttore della PDF non sia attivato.
Girate la chiave in posizione di accensione/preriscaldamento.

Il timer automatico controlla il preriscaldamento delle candele a incandescenza per sei secondi.
Una volta preriscaldate le candele a incandescenza, girate la chiave in posizione di avviamento.

Nota: Cercate di avviare il motore per un massimo di 15 secondi. Quando il motore si avvia rilasciate la chiave. Se occorresse un preriscaldamento maggiore, girate la chiave in posizione di spegnimento e di nuovo in posizione di accensione/preriscaldamento. All'occorrenza, ripetete l'operazione.
Fate girare il motore al minimo basso finché non si sarà riscaldato.

Spegnimento del motore

Spostate tutti i comandi in folle, inserite il freno di stazionamento, spostate l'interruttore del regime del motore in posizione di minima inferiore e consentite al motore di raggiungere la velocità minima inferiore.

Importante

Al termine di un'operazione a pieno carico, lasciate girare il motore al minimo per cinque minuti prima di spegnerlo. In caso contrario, potreste danneggiare dei componenti del motore.
Girate la chiave nell'interruttore in posizione di spegnimento e togliete la chiave.

Regolazione della molla di compensazione per il manto erboso

La molla di compensazione per il manto erboso trasferisce il peso dal rullo anteriore a quello posteriore per contribuire a ridurre l'ondulazione del manto erboso, detta anche fluttuazione o bobbing.

Importante

Per eseguire la messa a punto della molla, lasciate l'apparato di taglio montato sul trattorino, in posizione di marcia avanti e abbassato a terra.

G402845

Verificate che la coppiglia sia inserita nel foro posteriore dell'asta della molla .

Nota: Nell'effettuare la manutenzione dell'apparato di taglio, spostate la coppiglia nel foro dell'asta della molla, accanto alla molla di compensazione per il manto erboso .
Serrate i dadi esagonali sul lato anteriore dell'asta della molla, finché la lunghezza compressa della molla non è di 15,9 cm.

Nota: Per lavorare su terreno accidentato riducete la lunghezza della molla di 13 mm. Le ondulazioni del terreno saranno seguite leggermente meno fedelmente.

Nota: L'impostazione di compensazione del manto erboso dovrà essere resettata se l'altezza di taglio o l'aggressività di taglio cambiano.

Regolazione del contrappeso del braccio di sollevamento

Elementi di taglio posteriori

Attenzione

Le molle sono sotto tensione e la loro regolazione può causare lesioni personali di entità lieve o moderata.

Regolate le molle con la massima cautela.

Regolate la quantità della forza di contrappeso applicata agli apparati di taglio posteriori per contribuire a compensare le diverse condizioni del tappeto erboso e per mantenere un'altezza di taglio uniforme in condizioni difficoltose o in aree con accumuli di feltro.

Regolate la forza di contrappeso di ogni molla di torsione a una delle 4 impostazioni. Ogni incremento aumenta o riduce la forza di contrappeso dell’elemento di taglio di 2,3 kg. Per rimuovere completamente il contrappeso (quarta posizione) si possono spostare le molle sul retro del primo attuatore pertinente.

Nota: Per rimuovere tutta la forza di contrappeso, posizionate la gamba lunga della molla di torsione sopra il perno di spallamento.

Parcheggiate la macchina su una superficie pianeggiante, abbassate gli apparati di taglio, spegnete il motore, inserite il freno di stazionamento e togliete la chiave.

G402848

Inserite l’estremità lunga della molla di contrappeso in un tubo o in un oggetto simile e orientate la molla attorno al perno di spallamento nella posizione desiderata.
Ripetete il passaggio 2 per l’altra molla di contrappeso.

Regolazione della posizione d'inversione del braccio di sollevamento

Parcheggiate la macchina su una superficie pianeggiante, abbassate gli apparati di taglio, spegnete il motore, inserite il freno di stazionamento e togliete la chiave.

G439043

Individuate l’interruttore del braccio di sollevamento sotto il serbatoio idraulico, sul lato interno del braccio di sollevamento numero 5 dell’apparato di taglio.

G439054

Allentate il dado che fissa l’interruttore del braccio di sollevamento alla piastra dell’interruttore .
Regolate l’interruttore del braccio di sollevamento come indicato di seguito:
- Per aumentare l’altezza d’inversione del braccio di sollevamento, spostate l’interruttore verso il basso.
- Per ridurre l’altezza d’inversione del braccio di sollevamento, spostate l’interruttore verso l’alto.
Importante

Mantenete uno spazio tra 1,0 e 2,5 mm tra l'interruttore e l'attivatore del braccio di sollevamento. La luce LED sull'interruttore indica il corretto funzionamento dell'interruttore.
Serrate i controdadi a 20 +/- 2 N∙m.

Importante

Non serrate eccessivamente i controdadi, o potreste danneggiare il sensore.

Regolazione della velocità dei cilindri

Se la funzionalità di controllo del taglio è attiva e state utilizzando la macchina con delle impostazioni corrispondenti a una cella vuota nelle tabelle relative al taglio, il controllo del taglio ha impostato la velocità 9 dei cilindri.

Se la funzionalità di controllo del taglio è stata disattivata dal supervisore, è possibile personalizzare la velocità dei cilindri anteriori e posteriori. Le tabelle relative al taglio offrono delle velocità dei rulli consigliate. Le celle vuote e le configurazioni non mostrate all'interno delle tabelle indicano che la combinazione di dimensioni dei rulli, numero di lame, altezza di taglio e velocità di trazione non è consigliata. Effettuare la tosatura con queste impostazioni porterà a una qualità del taglio ridotta.

Importante

È importante che per la tosatura siano utilizzate velocità dei cilindri adeguate.

Delle velocità dei cilindri troppo ridotte possono lasciare un motivo ondulato sul tappeto erboso, noto anche come segni di falciatura, marcelling o bobbing. Nel caso in cui notiate tale motivo ondulato, provate ad aumentare la velocità dei cilindri o a ridurre la velocità di tosatura.
Delle velocità dei cilindri troppo elevate possono causare danni al tappeto erboso e/o l'usura prematura dei cilindri, delle controlame e di altri componenti meccanici.

Fate riferimento a Impostazione della velocità dei cilindri anteriori e posteriori.

Per regolare manualmente la velocità dei cilindri, completate i seguenti passaggi:

Assicuratevi che la funzionalità di controllo del taglio sia disattiva.
Nel menu Machine Settings (Impostazioni macchina), inserite il numero di lame, la velocità di tosatura e l'altezza di taglio per calcolare la velocità dei cilindri adeguata.
Qualora siano necessarie ulteriori regolazioni, nel menu Machine Settings (Impostazioni macchina), scorrete fino a Front Reel Speed (Velocità dei cilindri anteriori), Rear Reel Speed (Velocità dei cilindri posteriori) o entrambe.
Premete il pulsante di navigazione destro per modificare il valore della velocità dei cilindri. Sebbene l'impostazione della velocità sia variata, il display continua a visualizzare la velocità dei cilindri calcolata in base a numero di lame, velocità di tosatura e altezza di taglio, visualizzando anche il nuovo valore.

Nota: Può essere necessario aumentare o ridurre la velocità dei cilindri per compensare le diverse condizioni del manto erboso.

Tabella della velocità dei cilindri 127 mm

G439055

Tabella della velocità dei cilindri 178 mm

G439056

Panoramica delle spie luminose

G461477

Spia luminosa

Rossa lampeggiante: guasto presente
Rossa fissa: avviso presente
Blu fissa: messaggi di taratura/dialogo
Verde fissa: funzionamento normale

Taglio dell'erba con la macchina

Disinnestate il freno di stazionamento e la PDF e sollevate gli apparati di taglio.
Conducete la macchina all'area di tosatura.
Parcheggiate la macchina a circa 6 m dal fairway, rivolta verso la direzione di tosatura prevista.
Abbassate completamente gli apparati di taglio con la leva di comando Abbassamento/Sollevamento.
Innestate la PDF.

Nota: Gli apparati di taglio non si avvieranno.

Nota: Il regime del motore aumenta automaticamente al minimo superiore quando si abbassano gli apparati di taglio e si attiva l'interruttore della PDF.
Spostate leggermente all'indietro la leva di comando Abbassamento/Sollevamento per sollevare gli apparati di taglio in posizione d'inversione.

Nota: Spostando leggermente la leva di comando Abbassamento/Sollevamento senza tenerla in posizione si sollevano gli apparati di taglio in posizione d'inversione e si arresta la rotazione dei cilindri fino a quando gli apparati di taglio non vengono abbassati.
Utilizzando il pedale di comando della trazione, avvicinatevi lentamente all'area di tosatura.
Una volta raggiunto il bordo dell'area di tosatura, per iniziare la falciatura abbassate gli apparati di taglio con la leva di comando Abbassamento/Sollevamento.

Nota: Fate pratica per garantire che gli apparati di taglio non si abbassino precocemente o tosino un'area indesiderata.
Completate la passata di tosatura.
Quando vi state avvicinando al lato opposto del fairway (prima di raggiungere il bordo dell'area di falciatura), spostate leggermente all'indietro la leva di comando Abbassamento/Sollevamento per sollevare gli apparati di taglio in posizione d'inversione.
Curvate seguendo una traiettoria approssimativamente a forma di goccia per allinearvi per la passata successiva.
Premete la leva di comando Abbassamento/Sollevamento per abbassare automaticamente gli apparati di taglio dalla posizione d'inversione e proseguire con la tosatura.
Una volta tosata l'area desiderata, seguite il perimetro dell'area per completare la passata di tosatura. Così facendo, tutto il tappeto erboso lungo il bordo del fairway, dove gli apparati di taglio sono stati sollevati e abbassati, verrà tosato in modo uniforme.

Nota: Utilizzate l'arresto del pedale virtuale per impostare temporaneamente una velocità massima inferiore e migliorare il controllo della macchina mentre completate la passata di rifinitura.

Suggerimenti

Panoramica del sistema di allarme

Se durante il servizio si dovesse accendere una spia di allarme, fermate immediatamente la macchina e riattate prima di proseguire. L'utilizzo della macchina in presenza di un guasto può causare gravi danni.

Panoramica degli schemi di tosatura

Questo è il metodo più efficace per impedire la formazione di increspature.

Modificate spesso gli schemi di tosatura per ridurre al minimo i problemi di aspetto dopo il taglio dovuti agli interventi ripetuti in un'unica direzione.

Metodi di tosatura adeguati

Per ottenere un taglio professionale in linea retta e le strisce richieste in alcuni casi, scegliete un albero o un altro oggetto lontano e guidate diritti verso di esso.
Mantenete l'affilatura dei cilindri e delle controlame.
Mantenete la corretta spaziatura tra cilindri e controlame. Utilizzate un contatto leggero.
Seguite sempre la regola 1/3 (falciate solo 1/3 dello stelo d'erba alla volta).
Impostate la velocità dei rulli e la velocità di trazione in modo da ottenere l'altezza di taglio desiderata.
Quando effettuate la tosatura in condizioni bagnate, aprite la protezione posteriore degli apparati di taglio.

Scalping, circle cutting, e verticutting

Scalping/Circle cutting
- Lo scalping e il circle cutting sono interventi pesanti. Destinate dei cilindri appositamente a questo tipo di interventi.
- Seguite sempre la regola 1/3 (falciate solo 1/3 dello stelo d'erba alla volta).
Verticutting
- Impostate la profondità delle lame a 0,3 cm o meno.
- Assicuratevi che le lame degli apparati di taglio siano affilate, regolate in modo corretto e che nessuna delle lame sia piegata. Delle lame non affilate e piegate necessitano di una potenza maggiore.
- L'aggiunta di più lame per ridurre la spaziatura tra lame aumenta il consumo di energia.
Migliori pratiche per lo scalping, il circle cutting e il verticutting
- Aprite le protezioni posteriori degli apparati di taglio.
- La velocità massima di tosatura consigliata è pari a 6 km/h.
- Regolate la velocità dei cilindri sull'impostazione 6.

  Nota: Delle impostazioni della velocità dei cilindri maggiori comportano una coppia inferiore. Mentre effettuate lo scalping, è possibile ottenere prestazioni e un'efficienza migliori utilizzando le impostazioni di velocità inferiori.
- Non utilizzate la modalità Economia.
- Utilizzate il display dell'InfoCenter per monitorare la temperature del refrigerante del motore e del generatore.
- Controllate di frequente la griglia del radiatore posteriore e la griglia dell'ingresso dell'aria del filtro dell'aria e del generatore sopra al radiatore per individuare eventuali depositi di pagliuzze.
- Smart Power limita progressivamente le velocità di tosatura massime mano a mano che il generatore e i motori dei cilindri raggiungono i loro limiti di temperatura, ottimizzando la produttività impedendo ai componenti di surriscaldarsi.
- Se il motore, il generatore o i motori dei cilindri si surriscaldano, parcheggiate la macchina in un'area ombreggiata con una buona circolazione dell'aria per lasciare raffreddare i componenti.

Manutenzione della macchina dopo la tosatura

Una volta effettuata la tosatura, completate i seguenti passaggi:

Lavate accuratamente la macchina con un tubo di gomma da giardino, senza ugello, in modo da evitare la contaminazione e danni alle guarnizioni e ai cuscinetti causati da una pressione eccessiva dell'acqua.
Verificate che il radiatore ed il radiatore dell'olio siano esenti da morchia e sfalcio.
Ispezionate la macchina per accertarvi che non vi siano perdite di fluido idraulico, danni o usura dei componenti idraulici o meccanici e controllate l'affilatura delle lame degli apparati di taglio.

Trasferimento della macchina

Disinnestate la PDF e sollevate gli apparati di taglio in posizione di trasferimento. Prestate la massima attenzione quando guidate fra corpi estranei, al fine di non danneggiare accidentalmente la macchina o gli elementi di taglio. Prestate la massima attenzione quando utilizzate la macchina su pendii. Guidate lentamente ed evitate curve brusche su pendii, per non ribaltare la macchina. Per mantenere il controllo dello sterzo, gli apparati di taglio devono essere abbassati quando scendete dai pendii.

Dopo le operazioni

Posizione dei punti di ancoraggio

Parte anteriore della macchina – Il foro nel supporto rettangolare, sotto il tubo dell'assale, all'interno delle ruote anteriori.
G439095
1. Punto di attacco anteriore
Parte posteriore della macchina – Ogni lato della macchina sul telaio posteriore.
G439096
1. Ancoraggio posteriore

Trasporto della macchina

Durante il trasporto della macchina, seguite i consigli riportati qui sotto.
- Utilizzate rampe di larghezza massima per caricare la macchina su un rimorchio o un autocarro.
- Fissate la macchina in sicurezza.

Spinta o traino della macchina

In caso di emergenza, potete spostare la macchina in avanti azionando la valvola di bypass situata nella pompa idraulica a portata variabile e spingendo o trainando la macchina.

Importante

Non spingete né trainate la macchina a velocità superiori a 3-4,8 km/h. Se spingete o trainate a velocità maggiore, la trasmissione interna può danneggiarsi.

Le valvole di bypass devono essere aperte e il freno dev'essere rilasciato ogni volta che spingete o trainate la macchina.

Sbloccate la base del sedile e inclinate il sedile, aprendolo.
Individuate la posizione delle valvole di bypass sotto il sedile e sopra l'idrostato.

G439099
Allentate le valvole di tre giri per lasciare bypassare l'olio all'interno.

Nota: Dal momento che il fluido viene bypassato, potete spostare lentamente la macchina senza danneggiare la trasmissione.
Individuate la posizione del collettore di rilascio del freno vicino alla ruota anteriore destra e dietro al serbatoio idraulico.

G439110

Inserite un tubo o un oggetto simile, tenete premuta la manopola nera contro il collettore e pompate il collettore tre volte. Non appena viene rilevata una resistenza significativa durante il pompaggio, il freno viene rilasciato.

Importante

Non pompate il collettore una volta che il pompaggio presenta una certa resistenza. Pompare il collettore in modo eccessivo può causare dei danni.

Nota: Una volta creata della pressione nel collettore, il freno sarà rilasciato per circa 60 minuti. Se necessario, dopo 60 minuti è possibile rilasciare nuovamente il freno pompando il collettore.
Spingete o trainate la macchina.
Innestate il freno tirando la manopola nera o avviando il motore.

Nota: Il freno si resetta automaticamente quando avviate il motore.
Chiudete le valvole di bypass. Serrate le valvole a 11 N∙m.

Importante

Assicuratevi che le valvole di bypass siano chiuse prima di utilizzare la macchina. Se fate girare il motore con la valvola di bypass aperta, la trasmissione si surriscalda.

Manutenzione

Nota: Stabilite i lati sinistro e destro della macchina dalla normale posizione di guida.

Nota: Per scaricare una copia gratuita dello schema elettrico o idraulico visitate il sito www.Toro.com e cercate la vostra macchina al link Manuali sulla home page.

Importante

Per ulteriori procedure di manutenzione, consultate il Manuale del motore ed il Manuale dell’operatore dell'apparato di taglio.

Programma di manutenzione raccomandato

Intervallo per gli interventi di manutenzione	Procedura di manutenzione	N. cat.	Qtà	Descrizione
Dopo la prima ora	Serrate i dadi delle ruote a un valore compreso tra 94 e 122 N∙m.	-	-	-
	Serrate i dadi dei mozzi dell'asse anteriore a un valore compreso tra 407 e 542 N·m.	-	-	-
	Se la macchina è dotata di trazione integrale CrossTrax®, serrate i dadi dei mozzi dell'asse posteriore a un valore compreso tra 366 e 447 N·m.	-	-	-
Dopo le prime 8 ore	Controllate lo stato e la tensione della cinghia dell'alternatore.	104-3494	1	Cinghia dell'alternatore
Dopo le prime 10 ore	Serrate i dadi delle ruote a un valore compreso tra 94 e 122 N∙m.	-	-	-
	Serrate i dadi dei mozzi dell'asse anteriore a un valore compreso tra 407 e 542 N·m.	-	-	-
	Se la macchina è dotata di trazione integrale CrossTrax®, serrate i dadi dei mozzi dell'asse posteriore a un valore compreso tra 366 e 447 N·m.	-	-	-
Dopo le prime 50 ore	Cambiate l’olio motore e il filtro dell’olio motore.	127-0511	1	Filtro dell'olio motore
		121-6395	1	Olio motore premium 15W-40 (19 litri)
		121-6394	1	Olio motore premium 15W-40 (208 litri)
	Controllate il regime del motore (minimo e massimo); fate riferimento al Manuale di manutenzione.	-	-	-
Prima di ogni utilizzo o quotidianamente	Verificate i microinterruttori di sicurezza.	-	-	-
	Controllate i componenti del sistema di protezione antiribaltamento (ROPS) per accertarvi che non siano consumati o danneggiati.	-	-	-
	Controllate il filtro dell'aria.	108-3810	1	Filtro dell'aria
	Controllate il livello dell’olio motore.	121-6395	1	Olio motore premium 15W-40 (19 litri)
	Controllate il livello dell’olio motore.	121-6394	1	Olio motore premium 15W-40 (208 litri)
	Spurgate l’acqua o altre sostanze contaminanti dal separatore di condensa/carburante.	-	-	-
	Ispezionate i cavi elettrici.	-	-	-
	Controllate la pressione dell'aria degli pneumatici.	-	-	-
	Controllate il livello del refrigerante.	-	-	-
	Rimuovete eventuali accumuli di detriti, tra cui sfalcio, foglie e qualsiasi altro materiale estraneo dalla macchina (con una maggiore frequenza in condizioni di sporco o polvere). Fate particolare attenzione allo schermo, ai radiatori dell'olio e/o al radiatore.	-	-	-
	Controllate il livello del fluido idraulico.	133-8086	1	Fluido idraulico PX per prolungare la durata (19 litri)
	Controllate il livello del fluido idraulico.	133-8087	1	Fluido idraulico PX per prolungare la durata (208 litri)
	Ispezionate i flessibili e i tubi idraulici.	-	-	-
	Verificate il contatto tra cilindro e controlama.	-	-	-
	Ispezionate la/e cintura/e di sicurezza.	-	-	-
Ogni 50 ore	Ingrassate i cuscinetti e le boccole (anche dopo ogni lavaggio).	108-1190	1	Grasso multiuso premium (397 g)
	Pulite la batteria e controllatene le condizioni (o settimanalmente, qualunque delle due occorrenze si verifichi per prima).	-	-	-
	Controllate le connessioni dei cavi della batteria.	-	-	-
Ogni 100 ore	Controllate i flessibili dell'impianto di raffreddamento.	-	-	-
Ogni 100 ore	Controllate lo stato e la tensione della cinghia dell'alternatore.	104-3494	1	Cinghia dell'alternatore
Ogni 150 ore	Cambiate l’olio motore e il filtro dell’olio motore.	127-0511	1	Filtro dell'olio motore
		121-6395	1	Olio motore premium 15W-40 (19 litri)
		121-6394	1	Olio motore premium 15W-40 (208 litri)
Ogni 250 ore	Serrate i dadi delle ruote a un valore compreso tra 94 e 122 N∙m.	-	-	-
	Serrate i dadi dei mozzi dell'asse anteriore a un valore compreso tra 407 e 542 N·m.	-	-	-
	Se la macchina è dotata di trazione integrale CrossTrax®, serrate i dadi dei mozzi dell'asse posteriore a un valore compreso tra 366 e 447 N·m.	-	-	-
Ogni 400 ore	Revisionate il filtro dell’aria (con una maggiore frequenza in condizioni di sporco o polvere estreme). Revisionate il filtro dell'aria prima della cadenza prevista se l'indicatore è rosso.	108-3810	1	Filtro dell'aria
	Sostituite il filtro del separatore di condensa/carburante.	110-9049	1	Filtro dell'acqua dell'impianto del carburante
	Sostituite il filtro del carburante del motore.	98-7612	1	Filtro del carburante in linea
	Ispezionate i tubi di alimentazione e i raccordi.	-	-	-
	Controllate il tempo di arresto delle lame.	-	-	-
	Controllate il regime del motore (minimo e massimo); fate riferimento al Manuale di manutenzione.	-	-	-
Ogni 800 ore	Spurgate e pulite il serbatoio del carburante se l'impianto del carburante viene contaminato.	-	-	-
	Controllate la convergenza delle ruote posteriori.	-	-	-
	Sostituite il filtro di carico (se non state usando il fluido idraulico raccomandato o non avete mai rabboccato il serbatoio con un fluido alternativo).	75-1310	1	Filtro idraulico
	Cambiate il fluido idraulico (se non state usando il fluido idraulico raccomandato o avete mai rabboccato il serbatoio con un fluido alternativo).	133-8086	1	Fluido idraulico PX per prolungare la durata (19 litri)
		133-8087	1	Fluido idraulico PX per prolungare la durata (208 litri)
	Ingrassate abbondantemente i cuscinetti delle ruote posteriori (fate riferimento al Manuale di manutenzione).	108-1190	1	Grasso multiuso premium (397 g)
	Regolate le valvole del motore (fate riferimento al Manuale di manutenzione del motore).	-	-	-
Ogni 1000 ore	Sostituite il filtro di carico (se state usando il fluido idraulico raccomandato).	75-1310	1	Filtro idraulico
Ogni 2000 ore	Cambiate il fluido idraulico (se state usando il fluido idraulico raccomandato).	133-8086	1	Fluido idraulico PX per prolungare la durata (19 litri)
Ogni 2000 ore		133-8087	1	Fluido idraulico PX per prolungare la durata (208 litri)
Prima del rimessaggio	Spurgate e pulite il serbatoio del carburante (se la macchina viene rimessata per un periodo di tempo prolungato).	-	-	-
Ogni 2 anni	Lavate e cambiate il fluido dell’impianto di raffreddamento (portate la macchina a un centro assistenza o a un distributore Toro autorizzato o fate riferimento a Manuale di manutenzione).	-	-	-
	Cambiate i flessibili idraulici (portate la macchina a un centro assistenza o a un distributore Toro autorizzato o fate riferimento al Manuale di manutenzione).	-	-	-
	Cambiate i flessibili del refrigerante (portate la macchina a un centro assistenza o a un distributore Toro autorizzato o fate riferimento al Manuale di manutenzione).	-	-	-

Elenco di controllo per la manutenzione quotidiana

Fotocopiate questa pagina e utilizzatela quando opportuno.

Punto di verifica per la manutenzione

Per la settimana di:

Lun

Mar

Mer

Gio

Ven

Sab

Dom

Verificate il funzionamento del sistema di sicurezza a interblocchi.

Verificate il funzionamento dei freni.

Controllate i livelli dell'olio motore e del carburante.

Controllate il livello del fluido dell'impianto di raffreddamento.

Spurgate il separatore di condensa/carburante.

Controllate la spia di manutenzione del filtro dell'aria.

Verificate che non vi siano detriti nel radiatore, nel radiatore dell’olio o nella griglia.

Controllate i rumori insoliti del motore.1

Controllate se l'uso produce rumori anomali.

Controllate il livello del fluido nell'impianto idraulico.

Accertatevi che i tubi idraulici non siano danneggiati.

Accertatevi che non siano presenti perdite di fluido.

Controllo della pressione degli pneumatici.

Verificate il funzionamento degli strumenti.

Verificate la regolazione tra cilindro e controlama.

Controllate la regolazione dell'altezza di taglio.

Lubrificate tutti i raccordi d'ingrassaggio.2

Ritoccate la vernice danneggiata.

Controllate la candela a incandescenza e gli ugelli dell’iniettore in caso di avviamento difficile, fumo eccessivo o funzionamento non fluido del motore.
Subito dopo ogni lavaggio, a prescindere dall'intervallo indicato.

Importante

Per ulteriori interventi di manutenzione si rimanda al manuale per l'uso del motore.

Nota sulle aree problematiche

Ispezione eseguita da:
N.	Data	Informazioni
1
2
3
4
5

Procedure di pre-manutenzione

Preparazione per la manutenzione

Parcheggiate la macchina su terreno pianeggiante, inserite il freno di stazionamento e disinnestate la PDF.
Spostate il comando di sollevamento/tosatura inferiore in posizione di Tosatura.
Spegnete il motore, togliete la chiave, attendete che tutte le parti in movimento si arrestino e lasciate raffreddare il motore.

Apertura del cofano

G437864

Rilasciate i 2 fermi del cofano e aprite quest'ultimo facendolo ruotare.

Chiusura del cofano

G424260

Ruotate delicatamente il cofano fino a chiuderlo e fissatelo con 2 fermi .

Apertura della griglia

G437850

Rimuovete il perno a sfera dal fermo della griglia .
Sbloccate e aprite la griglia.

Chiusura dello schermo

G414734

Chiudete e bloccate lo schermo.
Inserite il perno a sfera attraverso il fermo dello schermo .

Inclinazione del sedile

G443836

Sbloccate la base del sedile .
Inclinate il sedile e la base aprendoli .
Supportate il sedile e la base con le aste di sostegno .

Abbassamento del sedile

Fate ruotare leggermente il sedile e sollevate l’asta di sostegno anteriore estraendola dall’intaccatura dell’asola di supporto del sedile.
Abbassate con attenzione il sedile fino a quando non si blocca in modo sicuro.

Separazione delle coperture protettive di raffreddamento dell’aria del generatore

G414736

Rimuovete i 4 bulloni e i 4 dadi di bloccaggio che fissano la copertura protettiva di raffreddamento dell'aria del generatore superiore e inferiore .
Separate le coperture protettive e sollevate la copertura superiore per accedere ai raccordi di ingrassaggio dell'albero di trasmissione.

Montaggio delle coperture protettive di raffreddamento dell’aria del generatore

G414737

Allineate le scanalature nella copertura protettiva di raffreddamento dell'aria del generatore superiore e inferiore con la guarnizione a spazzola dell’albero di trasmissione e la flangia del coperchio del generatore.

G414736

Allineate i fori nella copertura protettiva di raffreddamento dell’aria del generatore superiore e inferiore con i perni di limitazione della compressione.
Fissate le metà delle coperture protettive di raffreddamento dell'aria del generatore e i perni di limitazione della compressione con i 4 bulloni e i 4 dadi di bloccaggio .

Posizione dei punti di sollevamento

Nota: Sostenete la macchina con cavalletti metallici ogni qualvolta lavorate sotto la macchina.

Utilizzate le seguenti parti della macchina come punti di sollevamento:

Anteriore - le staffe del martinetto del tubo dell’asse anteriore.
Posteriore - l’asse del tubo posteriore.

G437877

Parte anteriore della macchina
Staffe del martinetto (tubo dell’asse anteriore)
Tubo dell’asse posteriore
Retro della macchina

Lubrificazione

Ingrassaggio di cuscinetti e boccole

La macchina ha dei raccordi d’ingrassaggio che devono essere lubrificati regolarmente. In ambienti polverosi o inquinati la morchia penetra nei cuscinetti e nelle boccole, usurandoli molto più rapidamente. Lubrificate i raccordi immediatamente dopo ogni lavaggio, a prescindere dalla cadenza indicata.

Preparate la macchina per la manutenzione.
Separate le coperture protettive di raffreddamento dell'aria del generatore.
Ingrassate tutti i raccordi della macchina con grasso al litio n. 2.
Montate le coperture protettive di raffreddamento dell'aria del generatore.

Posizione dei raccordi di ingrassaggio

Specifiche del grasso: grasso n. 2 al litio

Giunto ad U del semiasse fra motore e pompa (3) Nota: Accedete all’albero di trasmissione della pompa dalla parte inferiore della macchina.	G452383 G452384
Cilindri del braccio di sollevamento dell'apparato di taglio (2 cad.) Perni del braccio di sollevamento (1 cad.)	G452355
Telaio portante e perno dell'apparato di taglio (2 cad.)	G452356
Albero del perno del braccio di sollevamento (1 cad.)	G452357
Tirante del ponte posteriore (2)	G452368
Perno sterzante del ponte (1)	G452379
Giunti a sfera (2) del cilindro di sterzo	G452380

Manutenzione del motore

Revisione del filtro dell'aria

G415048

Preparate la macchina per la manutenzione.
Aprite il cofano.
Controllate l’indicatore di manutenzione all’estremità dell’alloggiamento del filtro dell’aria.

G414762

Se compare una striscia rossa nell’indicatore di manutenzione, cambiate il filtro dell’aria.
Premete la valvola di espulsione della polvere.
Chiudete e bloccate il cofano.

Ripristino dell’indicatore di manutenzione del filtro dell’aria

G414765

Se compare una striscia rossa nell’indicatore di manutenzione, premete il pulsante di ripristino all’estremità dell’indicatore.
Chiudete e bloccate il cofano.

Manutenzione del filtro dell'aria

Verificate che l'intero sistema di presa d'aria non sia danneggiato, non accusi perdite e che le fascette stringitubo non siano allentate. Non usate filtri dell'aria avariati.
Effettuate la manutenzione del filtro dell'aria quando l'indicatore lo richiede. Sostituendo il filtro dell’aria prima del necessario si aumenta il rischio che la morchia penetri nel motore quando si toglie il filtro.

Importante

Assicuratevi che il coperchio sia correttamente in sede, che sia sigillato sul corpo del filtro e che la valvola di uscita in gomma sia disposta in giù, tra le ore 5 e le ore 7 vista dall'estremità.

G448875

Specifiche dell'olio motore

Tipo di olio

Utilizzate olio motore di alta qualità a basso contenuto di ceneri che soddisfi o superi la categoria di servizio API CH-4 o superiore.

Utilizzate il seguente grado di viscosità dell'olio motore:

Olio preferito: SAE 15W-40 (temperatura superiore a -17 °C)
Olio alternativo: SAE 10W-30 o 5W-30 (tutte le temperature)

L'olio motore premium Toro è disponibile presso il vostro distributore Toro autorizzato nei gradi di viscosità 15W-40 o 10W-30.

Capacità della coppa dell’olio

Circa 3,3 litri con il filtro

Controllo del livello dell'olio motore

Nota: Controllate l'olio a motore freddo. Se il motore è caldo, attendete 10 minuti prima di controllare.

Importante

Controllate l'olio motore quotidianamente. Se il livello dell'olio è superiore alla tacca di pieno sull'asta di livello, l'olio motore potrebbe essere diluito con carburante.

Se il livello dell'olio motore è superiore alla tacca di pieno, occorre cambiare l'olio motore.

Se il livello dell'olio è pari o sotto la tacca di aggiunta sull'asta, aggiungere olio fino a portarne il livello alla tacca di pieno. Non riempite eccessivamente il motore d'olio

Importante

Il livello dell’olio motore deve essere mantenuto tra i limiti superiore e inferiore sulla spia di livello dell’olio. Il riempimento eccessivo o insufficiente con olio motore può causare l'avaria del motore.

Preparate la macchina per la manutenzione.

G437900

G439123

Aprite il cofano.
Controllate il livello dell'olio motore.
Chiudete e bloccate il cofano.

Cambio dell'olio motore ed il filtro

Preparate la macchina per la manutenzione.

G437921

G437922

Spurgate l’olio e cambiate il filtro.

Importante

Non serrate eccessivamente il filtro.
Aprite il cofano.
Rabboccate la coppa con olio adatto.
Chiudete e bloccate il cofano.

Manutenzione dell'impianto del carburante

Questo Manuale dell'operatore contiene informazioni più dettagliate sulla manutenzione del carburante e dell'impianto del carburante rispetto al Manuale d'uso, che è un riferimento generico relativo al carburante e alla relativa manutenzione.

È importante comprendere l'importanza della manutenzione dell'impianto del carburante, della conservazione del carburante e della qualità del carburante per evitare tempi di inattività e interventi importanti di riparazione del motore.

L'impianto del carburante presenta tolleranze estremamente ridotte per via dei requisiti relativi alle emissioni e ai controlli. La qualità e la pulizia del gasolio sono più importanti per la longevità dei moderni sistemi di iniezione di carburante common rail ad alta pressione (HPCR) per i motori a gasolio.

Importante

Acqua o aria nell'impianto del carburante danneggiano il motore! Non date per scontato che il carburante nuovo sia pulito. Accertatevi che il vostro carburante provenga da un fornitore di qualità, conservate il carburante in modo corretto e utilizzatelo entro 180 giorni.

Importante

Nel caso in cui non seguiate le procedure per la sostituzione del filtro carburante, la manutenzione dell'impianto del carburante e la conservazione del carburante, l'impianto del carburante potrebbe guastarsi prematuramente. Effettuate tutte le operazioni di manutenzione dell'impianto del carburante secondo gli intervalli specificati o qualora il carburante sia contaminato o di bassa qualità.

Conservazione del carburante

Una corretta conservazione del carburante è fondamentale per mantenere il motore in buono stato. Una corretta manutenzione dei serbatoi di stoccaggio del carburante spesso è sottovalutata e causa la contaminazione del carburante erogato alla macchina.

Acquisite solo il carburante sufficiente per il consumo entro 180 giorni. Non utilizzate carburante stoccato per oltre 180 giorni. Ciò aiuta a ridurre la presenza di acqua e altri agenti contaminanti all'interno del carburante.
Se non rimuovete l'acqua dal serbatoio di stoccaggio o dal serbatoio del carburante della macchina, potrebbe prodursi ruggine o contaminazione nel serbatoio di stoccaggio e nei componenti dell'impianto del carburante. La fanghiglia nel serbatoio formatasi a causa di muffa, batteri o funghi restringe il flusso e ostruisce il filtro e gli iniettori del carburante.
Ispezionate regolarmente il serbatoio di stoccaggio del carburante e il serbatoio del carburante della macchina per monitorare la qualità del carburante nel serbatoio.
Accertatevi che il carburante provenga da un fornitore di qualità.
Se individuate dell'acqua o degli agenti contaminanti all'interno del serbatoio di stoccaggio del carburante o del serbatoio della macchina, risolvete il problema assieme al vostro fornitore di carburante ed effettuate tutte le operazioni di manutenzione dell'impianto del carburante.
Non stoccate gasolio in serbatoi o taniche realizzati con componenti placcati in zinco.

Manutenzione del separatore acqua/carburante

Spurgo della condensa dal separatore di condensa/carburante

Spurgate la condensa dal separatore di condensa/carburante come illustrato.

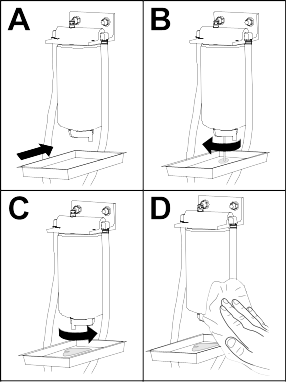

G452998
Innescate il filtro e i tubi alla pompa ad alta pressione.

Sostituzione del filtro del separatore di condensa/carburante

Sostituite il filtro come illustrato.

G452996
Innescate il filtro e i tubi alla pompa ad alta pressione.

Manutenzione del filtro del carburante

Inclinate il sedile, aprendolo.
Rimuovete la piastra della pedana rimuovendo i 4 bulloni che la fissano alla macchina.
Pulite l'area circostante i raccordi dei flessibili del filtro del carburante.

Nota: Utilizzate un panno pulito per ripulire i raccordi dei flessibili.
Spostate i serratubi che fissano i flessibili ai raccordi del filtro del carburante e rimuovete i flessibili dai raccordi.
Allineate una bacinella di spurgo sotto il filtro e togliete il filtro.

G439246

Installate un nuovo filtro e collegate i flessibili.

Nota: Assicuratevi che il filtro sia orientato come illustrato.
Fate scorrere i serratubi nuovamente in posizione per fissare i flessibili del carburante al filtro.
Innescate il filtro e i tubi alla pompa ad alta pressione.
Avviate il motore e ispezionate i raccordi dei flessibili del filtro per escludere eventuali perdite.

Spurgo del serbatoio del carburante

Preparate la macchina per la manutenzione.

G415054

Ponete una vaschetta di scarico sotto la valvola di spurgo del serbatoio del carburante .
Aprite la valvola di spurgo e lasciate spurgare il carburante dal serbatoio.
Utilizzate del carburante pulito per lavare il serbatoio.
Chiudete la valvola di spurgo.

Ispezione dei tubi di alimentazione e dei raccordi

Controllate i tubi di alimentazione per accertarvi dell'assenza di deterioramenti, danni o raccordi allentati.
Sostituite eventuali serratubi o tubi danneggiati.

Nota: Innescate l'impianto del carburante nel caso in cui sostituiate dei tubi di alimentazione.

Spurgo dell’impianto di alimentazione

Preparate la macchina per la manutenzione.
Accertatevi che il serbatoio del carburante sia pieno almeno a metà.
Aprite il cofano.

G439312

Aprite la vite di spurgo dell'aria situata sulla pompa di iniezione del carburante.
Girate la chiave di accensione in posizione di accensione.

Nota: La pompa elettrica del carburante è in funzione, forzando la fuoriuscita dell'aria attorno alla vite di spurgo.
Serrate la vite e girate la chiave di accensione in posizione di spegnimento.
Chiudete e bloccate il cofano.

Pulizia della griglia del tubo di adduzione del carburante

Rimozione del tubo di adduzione del carburante

Il tubo di adduzione del carburante, situato all'interno del serbatoio del carburante, è provvisto di uno schermo che contribuisce ad impedire a corpi estranei di entrare nell'impianto di alimentazione. Togliete il tubo di adduzione del carburante e pulite lo schermo come opportuno.

Preparate la macchina per la manutenzione.

G415055

Rimuovete le 5 viti che fissano il coperchio del trasmettitore di livello carburante al serbatoio del carburante , quindi rimuovete il coperchio.

G415056

Rimuovete il connettore a 2 prese del cablaggio del trasmettitore di livello carburante dal connettore a 2 pin del cablaggio preassemblato della macchina .

G415057

Spostate i serratubi che fissano i flessibili ai raccordi del trasmettitore di livello carburante entrobordo e rimuovete i flessibili dai raccordi.

G415058

Allentate il tappo del trasmettitore di livello carburante .
Sollevate con attenzione il trasmettitore di livello carburante dal serbatoio.

Nota: Non piegate il tubo di prelievo, il tubo di ritorno o il braccio del galleggiante.

Pulizia e montaggio del tubo di prelievo del carburante

G415060

Pulite la griglia all’estremità del tubo di prelievo del carburante.

G415059

Montate con attenzione il tubo di prelievo del carburante e il galleggiante nel serbatoio del carburante.
Allineate i raccordi per il tubo di prelievo e il tubo di ritorno entrobordo.
Serrate il tappo del trasmettitore di livello carburante al serbatoio del carburante.

G415057

Montate il flessibile sui raccordi del trasmettitore di livello carburante e fissate i flessibili ai raccordi con i serratubi .

G415056

Collegate il connettore del cablaggio del trasmettitore di livello carburante al connettore del cablaggio preassemblato della macchina .

G415055

Montate la griglia del trasmettitore di livello carburante sul serbatoio del carburante utilizzando le 5 viti .

Innesco dell'impianto del carburante

Innescate l’impianto del carburante a seguito di queste situazioni:

Sostituzione del filtro del carburante.
Spurgo del separatore di condensa dopo ciascun utilizzo o giornalmente.
Esaurimento del carburante.
Sostituzione di un tubo del carburante o apertura dell'impianto del carburante per un qualsiasi motivo.

Per innescare l’impianto del carburante eseguite i passaggi seguenti:

Importante

Non utilizzate il motorino di avviamento del motore per innestare il motore per l'innesco dell'impianto di carburante.

Verificate che il serbatoio contenga carburante.
Effettuate i seguenti passaggi per innescare il filtro e le linee alla pompa ad alta pressione per evitare usura o danni alla pompa:
1. Girate e tenete la chiave di accensione in posizione di accensione per 15-20 secondi.
2. Girate e tenete la chiave in posizione di spegnimento per 30-40 secondi.

  Nota: Questo consente di spegnere l’ECU.
3. Girate la chiave in posizione di accensione per 15-20 secondi.
4. Ispezionate per escludere fuoriuscite attorno al filtro e ai flessibili.
5. Avviate il motore e verificate che non ci siano fuoriuscite.

Manutenzione dell'impianto elettrico

Verifica dei cavi elettrici

Ispezionate i cavi elettrici per individuare eventuali danni, segni d'usura, raccordi allentati, deterioramento causato dalle condizioni atmosferiche e da agenti chimici.

Nota: Riattate completamente prima di usare la macchina.

Scollegamento della batteria

Pericolo

L’elettrolito della batteria contiene acido solforico, che è mortale se consumato e causa gravi ustioni.

Non bevete l’elettrolito, e non lasciate che venga a contatto con la pelle, gli occhi o gli indumenti.
Indossate occhiali di sicurezza e guanti di gomma.
Riempite la batteria nelle vicinanze di acqua pulita, per lavare la pelle.

Preparate la macchina per la manutenzione.
Aprite lo schermo.

G416225

Rimuovete la copertura dal vassoio della batteria premendo sui lati della copertura della batteria.
Scollegate il cavo negativo della batteria .
Sfilate il coperchio di isolamento dal morsetto del cavo positivo della batteria e scollegate il cavo positivo della batteria.

Collegamento della batteria

G416226

Montate il cavo positivo della batteria (rosso) sul polo positivo (+) della batteria.
Montate il cavo negativo della batteria (nero) sul polo negativo (-) della batteria.
Applicate uno strato di grasso Grafo 112X (con rivestimento), n. cat. Toro 505-47, ai poli della batteria e ai morsetti del cavo della batteria.
Infilate il cappuccio in gomma sul morsetto del cavo positivo della batteria.
Montate il coperchio sulla batteria inserendo le alette del coperchio nelle asole del vassoio della batteria.
Chiudete e bloccate lo schermo.

Carica della batteria

Scollegamento della batteria.
Collegate un caricabatterie da 3-4 A ai poli della batteria.
Caricate la batteria a 3-4 A per 4-8 ore.
Quando la batteria è carica, staccate il caricabatterie dalla presa elettrica e dai poli della batteria.
Collegate la batteria.

Manutenzione della batteria

Nota: Mantenete puliti i morsetti e la scatola della batteria, poiché le batterie sporche si scaricano lentamente.

Preparate la macchina per la manutenzione.
Aprite lo schermo.
Controllate le condizioni della batteria.

Nota: Se la batteria è consumata o danneggiata, sostituitela.
Scollegate i cavi della batteria e rimuovete la batteria dalla macchina.
Pulite la scatola completa della batteria con una soluzione di bicarbonato di sodio e acqua.
Lavate la scatola con acqua pulita.
Montate la batteria nella macchina e collegate i cavi.
Chiudete e bloccate lo schermo.

Sostituzione del fusibile del portafusibili da 12 V

Il portafusibili

si trova sotto il sedile.

G437962

Preparate la macchina per la manutenzione.
Sbloccate e inclinate il sedile.
Sostituite il fusibile aperto con uno dello stesso tipo e amperaggio.
Chiudete e bloccate il sedile.

Sostituzione del fusibile dell’apparato di taglio da 48 V

Sbloccate e aprite il cofano.
Nella parte anteriore, sul lato sinistro del motore, rimuovete la copertura dal portafusibili da 48 V.
G416230
1. Copertura
2. Fusibile maxi
3. Portafusibili da 48 V
Individuate il fusibile aperto nel portafusibili.

G416231

Sostituite il fusibile con uno dello stesso tipo e amperaggio. Per gli amperaggi, fate riferimento all'adesivo all'interno della copertura del portafusibili.
Montate la copertura sul portafusibili da 48 V.
Chiudete e bloccate il cofano.

Sostituzione del fusibile di attivazione del cilindro

Preparate la macchina per la manutenzione.
Sbloccate e aprite il cofano.

G439309

Nella parte anteriore del lato sinistro del motore, rimuovete il tappo dal portafusibili in linea contrassegnato come Enable Fuse 10 A 125 V .
Sostituite il fusibile aperto con un fusibile dello stesso tipo e amperaggio.
Montate il tappo sul portafusibili in linea.
Chiudete e bloccate il cofano.

Sostituzione del fusibile dell'alimentazione principale

Preparate la macchina per la manutenzione.
Sbloccate e aprite il cofano.

G439310

Nella parte posteriore del lato destro del motore, rimuovete la copertura del portafusibili in linea contrassegnato come Main B+ Power Fuse .
Sostituite il fusibile aperto con un fusibile dello stesso tipo e amperaggio.
Montate il tappo nel portafusibili in linea.
Chiudete e bloccate il cofano.

Manutenzione dell’impianto di trasmissione

Controllo della pressione degli pneumatici

Avvertenza

La pressione bassa negli pneumatici riduce la stabilità della macchina sui fianchi dei pendii. Ciò può causare un ribaltamento, che può portare alla morte o a lesioni gravi.

La pressione di gonfiaggio dei pneumatici non deve mai essere insufficiente.

Nota: Per garantire un'ottima qualità di taglio e le prestazioni previste per questa macchina, mantenete la pressione raccomandata in tutti gli pneumatici.

Misurate la pressione dell’aria in ogni pneumatico. La pressione giusta dell'aria negli pneumatici è di 0,83-1,03 bar.
Se necessario, aggiungete o rimuovete aria dagli pneumatici fino a ottenere una pressione di 83-103 kPa (12-15 psi).

Serraggio dei dadi a staffa delle ruote

Serrate i dadi a staffa delle ruote a una coppia compresa tra 94 e 122 N∙ m alternando diagonalmente i dadi che serrerete.

Avvertenza

Il serraggio dei dadi delle ruote a una coppia errata può causare la morte o lesioni gravi.

Mantenete una coppia adeguata dei dadi delle ruote.

Serraggio dei dadi dei mozzi dell'asse

Serrate i dadi dei mozzi dell'asse anteriore a un valore compreso tra 407 e 542 N·m.
Se la macchina è dotata di trazione integrale CrossTrax®, serrate i dadi dei mozzi dell'asse posteriore a un valore compreso tra 366 e 447 N·m.

Controllo dell'allineamento della ruota posteriore

Girate il volante in modo che le ruote posteriori siano diritte.
Preparate la macchina per la manutenzione.
All’altezza dell’asse, misurate l’interasse nella parte anteriore e posteriore delle ruote sterzanti.

Nota: La regolazione della convergenza della ruota posteriore è corretta se la differenza tra la misurazione della ruota anteriore e la misurazione della ruota posteriore è pari o minore di 6 mm.
G416236
1. Parte anteriore del trattorino
2. 6 mm o minore rispetto alla parte posteriore dello pneumatico
3. Interasse
Se la misurazione è maggiore di 6 mm, regolate la convergenza della ruota posteriore.

Regolazione della convergenza delle ruote posteriori

G416237

Allentate il controdado da ciascun lato del tirante .

Nota: La filettatura dell'estremità del tirante con l'intaglio esterno è sinistrorsa.
Fate girare il tirante usando la sede per chiave .
All’altezza dell’asse, misurate l’interasse nella parte anteriore e posteriore delle ruote sterzanti.

Nota: La regolazione della convergenza della ruota posteriore è corretta se la differenza tra la misurazione della ruota anteriore e la misurazione della ruota posteriore è pari o minore di 6 mm.
Ripetete i passaggi 1 e 2 secondo necessità.
Serrate i controdadi.

Manutenzione dell'impianto di raffreddamento

Specifiche del refrigerante

Il serbatoio del refrigerante è riempito in fabbrica con una soluzione al 50/50 di acqua e refrigerante a lunga durata a base di glicole etilenico.

Importante

Utilizzate solo refrigeranti disponibili in commercio conformi alle specifiche elencate nella tabella Standard per refrigeranti a lunga durata.

Non utilizzate refrigerante tradizionale (verde) con tecnologia ad acidi inorganici (IAT) nella vostra macchina. Non miscelate refrigerante tradizionale con refrigerante a lunga durata.

Tabella dei tipi di refrigeranti

Tipologia di refrigerante con glicole etilenico

Tipologia con inibitore della corrosione

Antigelo a lunga durata

Tecnologia con acidi organici (OAT)

Importante

Non basatevi sul colore del refrigerante per individuare la differenza tra refrigerante tradizionale (verde) con tecnologia agli acidi inorganici (IAT) e refrigerante a lunga durata.

I produttori di refrigerante possono colorare il refrigerante a lunga durata in una delle seguenti tinte: rosso, rosa, arancione, giallo, blu, verde acqua, viola e verde. Utilizzate refrigeranti conformi alle specifiche elencate nella tabella Standard per refrigeranti a lunga durata.

Standard per refrigeranti a lunga durata

ATSM Internazionale	SAE Internazionale
D3306 e D4985	J1034, J814 e 1941

Importante

La concentrazione di refrigerante dovrebbe corrispondere a una miscela 50/50 di refrigerante e acqua.

Consiglio: Quando miscelate il refrigerante da un concentrato, utilizzate acqua distillata
Scelta consigliata: Se non disponete di acqua distillata, utilizzate un refrigerante premiscelato invece di un concentrato.
Requisito minimo: Se non disponete di acqua distillata e di refrigerante premiscelato, miscelate refrigerante concentrato con acqua potabile pulita.

Capienza impianto di raffreddamento

Circa 6,6 litri

Controllo del livello del refrigerante

Attenzione

Se il motore è stato in funzione, è possibile che il refrigerante caldo e sotto pressione fuoriesca, causando lesioni lievi o moderate.

Non aprite il tappo del radiatore quando il motore gira.
Aprite il tappo del radiatore con uno straccio, agendo lentamente per lasciare fuoriuscire il vapore.

Preparate la macchina per la manutenzione.
Aprite il cofano.

G439313

Controllate il livello di refrigerante nel serbatoio di espansione.

Nota: Il livello del refrigerante è corretto se compreso tra le tacche di pieno e aggiunta sulla parte laterale del serbatoio.
Se il livello del refrigerante è basso, rimuovete il tappo del serbatoio di espansione e rabboccate con il refrigerante specificato fino a quando il livello non arriva alla tacca di pieno.

Nota: Non riempite troppo il serbatoio di espansione con il refrigerante.
Montate il tappo del serbatoio di espansione.
Chiudete e bloccate il cofano.

Verifica dei flessibili dell'impianto di raffreddamento

Controllate i flessibili dell'impianto di raffreddamento per rilevare fuoriuscite, tubi attorcigliati, attacchi allentati, usura, raccordi allentati, deterioramento causato dalle condizioni atmosferiche e da agenti chimici.

Nota: Riattate completamente prima di usare la macchina.

Pulizia dell'impianto di raffreddamento del motore

Preparate la macchina per la manutenzione.
Sollevate il cofano.
Pulite accuratamente tutti i detriti attorno al motore.
Chiudete e bloccate il cofano.

G416241

Rilasciate i fermi dello schermo posteriore e fate ruotare lo schermo posteriore fino ad aprirlo.
Pulite accuratamente la griglia con aria compressa.

G416242

Ruotate i 2 fermi del radiatore dell'olio verso l'interno e inclinate il radiatore dell'olio .

G416243

Pulite accuratamente entrambi i lati del radiatore dell'olio e del radiatore utilizzando dell'aria compressa.
Sollevate il radiatore dell’olio e fissatelo con i 2 fermi.
Chiudete e bloccate la griglia.

Manutenzione della cinghia

Tensione della cinghia dell'alternatore

Preparate la macchina per la manutenzione.
Aprite il cofano.

G416989

Controllate la tensione della cinghia dell'alternatore premendola al centro tra le pulegge dell'alternatore e dell'albero a gomito.

Nota: Con una forza di 10 kg, la cinghia deve flettersi di 11 mm.
Se la flessione non è esatta, completate la seguente procedura di tensionamento della cinghia:
1. Allentate i bulloni che fissano l'alternatore al supporto e il bullone di rotazione dell’alternatore. .
2. Inserite un piede di porco tra l'alternatore e il motore e tirate in fuori l'alternatore.
3. Una volta ottenuta la tensione della cinghia appropriata, serrate il bullone che fissa l'alternatore al supporto e il bullone di rotazione dell'alternatore.
Chiudete e bloccate il cofano.

Manutenzione dell'impianto idraulico

Specifiche del fluido idraulico

Il serbatoio viene rifornito in fabbrica con liquido idraulico di qualità elevata. Controllate il livello del fluido idraulico prima di avviare il motore per la prima volta e in seguito ogni giorno.

Fluido idraulico consigliato: Toro PX Extended Life Hydraulic Fluid (fluido idraulico per prolungare la durata); disponibile in fustini da 19 litri o in contenitori da 208 litri.

Nota: Una macchina che utilizza il fluido di ricambio raccomandato richiede cambi meno frequenti di fluido e filtro.

Fluidi idraulici alternativi: qualora il fluido Toro PX Extended Life non fosse disponibile, si potranno utilizzare altri fluidi idraulici di tipo tradizionale a base di petrolio con specifiche che rientrino nell'intervallo indicato per tutte le seguenti proprietà materiali e siano conformi agli standard di settore. Non usate fluidi sintetici. Il distributore di lubrificanti vi consiglierà sulla scelta di un prodotto soddisfacente.

Nota: Toro non si assume alcuna responsabilità per danni causati da sostituzioni non idonee, pertanto si raccomanda di utilizzare solo prodotti di costruttori di buona reputazione, che rispondano delle proprie raccomandazioni.

Fluido idraulico antiusura, alto indice di viscosità e basso punto di scorrimento, ISO VG 46

Proprietà materiali:
	Viscosità, ASTM D445	cSt a 40 °C da 44 a 48
	Indice di viscosità ASTM D2270	140 o superiore
	Punto di scorrimento, ASTM D97	da -37 °C a -45 °C
	Caratteristiche industriali:	Eaton Vickers 694 (I-286-S, M-2950-S/35VQ25 o M-2952-S)

Nota: Molti fluidi idraulici sono praticamente incolori, e rendono difficile il rilevamento di fuoriuscite. Un additivo con colorante rosso per il fluido idraulico è disponibile in flaconi da 20 ml. Una confezione è sufficiente per 15–22 litri di fluido idraulico. Per ottenerlo, ordinate il n. cat. 44-2500 presso il Distributore Toro autorizzato di zona.

Importante

Toro Premium Synthetic Biodegradable Hydraulic Fluid è l'unico fluido biodegradabile sintetico approvato da Toro. Questo fluido è compatibile con gli elastomeri utilizzati negli impianti idraulici Toro ed è adatto a una vasta gamma di temperature. Questo fluido è compatibile con oli minerali tradizionali; tuttavia, per ottenere la massima biodegradabilità e i migliori risultati, occorre lavare accuratamente l’impianto idraulico eliminando il fluido tradizionale. L'olio è disponibile in fustini da 19 litri o in contenitori da 208 litri del vostro distributore Toro autorizzato.

Capacità del serbatoio idraulico

41,6 litri

Controllo del livello del fluido idraulico

Il serbatoio viene rifornito in fabbrica con liquido idraulico di qualità elevata. Il momento più opportuno per controllare il filtro idraulico è quando il fluido è freddo. La macchina deve essere nella configurazione di trasporto.

Preparate la macchina per la manutenzione.
Pulite attorno al collo del bocchettone e al tappo del serbatoio idraulico.
Togliete l'asta di livello dal collo del bocchettone e pulitela strofinandola con un cencio pulito.
Inserite l'asta di livello nel collo del bocchettone, quindi estraetela e controllate il livello del fluido.

Nota: Il livello del fluido deve essere compreso tra il range operativo dell’asta di livello.

Importante

Non riempite eccessivamente il serbatoio.
G417019
1. Tacca pieno (asta di livello)
2. Tacca rabboccare (asta di livello)
Se il livello è basso, rabboccate con la quantità di fluido specificato adatta fino a portarlo al segno di pieno.
Montate l'asta di livello sul collo del bocchettone.

Ispezione dei flessibili e dei tubi idraulici

Controllate i tubi idraulici e i flessibili per rilevare fuoriuscite, tubi attorcigliati, attacchi allentati, usura, raccordi allentati e deterioramento causato dalle condizioni atmosferiche e da agenti chimici.

Nota: Riattate completamente prima di usare la macchina.

Cambio del filtro di carico

Importante

L’uso di altri filtri può invalidare la garanzia di alcuni componenti.

Preparate la macchina per la manutenzione.
Inclinate il sedile.

G439314

Sul lato sinistro della macchina, allineate una bacinella di spurgo sotto il filtro di carico .
Togliete il filtro usato.
Pulite l’area di montaggio del filtro della testa del filtro .
Applicate uno strato sottile del fluido idraulico indicato alla guarnizione del nuovo filtro di carico.
Avvitate a mano il filtro sulla testa del filtro fino a quando la guarnizione non entra a contatto con la superficie di montaggio, quindi avvitatelo sempre a mano di un altro mezzo giro.
Abbassate il sedile e bloccatelo.

Controllo di eventuali perdite

Avviate il motore e lasciatelo funzionare per 2 minuti, per spurgare l’aria dall’impianto idraulico.
Spegnete il motore, togliete la chiave e controllate la presenza di eventuali perdite sui filtri di ritorno e di carico.

Nota: Riparate eventuali perdite idrauliche.

Cambio del fluido idraulico

Nel caso in cui il fluido sia contaminato, rivolgetevi al vostro distributore Toro, che provvederà al lavaggio dell'impianto. Il fluido contaminato ha un aspetto lattiginoso o nero rispetto al fluido pulito.

Preparate la macchina per la manutenzione.
Posizionate una bacinella di spurgo grande sotto il collettore alla base del serbatoio idraulico.
G439327
1. Collettore
2. Allentate qui il raccordo
3. Raccordo a 90°
Scollegate il raccordo a 90° dal collettore e lasciate che il serbatoio si spurghi.
Quando il fluido idraulico smette di uscire dal serbatoio, collegate il raccordo a 90° al collettore.
Riempite il serbatoio con il fluido idraulico specificato.

Importante

Usate soltanto i fluidi idraulici specificati. Altri fluidi possono danneggiare l'impianto.
Montate il tappo del serbatoio.
Avviate il motore e utilizzate tutti i comandi idraulici per distribuire il fluido idraulico attraverso l'impianto.
Accertatevi dell'assenza di perdite di fluido idraulico.
Controllate il livello del fluido idraulico.

Manutenzione dell'apparato di taglio

Verifica del contatto tra cilindro e controlama

Verificate il contatto tra cilindro e controlama anche se in precedenza la qualità del taglio è stata soddisfacente.

Nota: Il cilindro e la controlama devono essere in leggero contatto per la loro intera lunghezza.

Controllo del tempo di arresto della lama

Innestate gli apparati di taglio e sollevate gli apparati di taglio tirando l'apposita leva.
Misurate il tempo trascorso tra l'azionamento della leva e l'arresto di tutti i cilindri.

Nota: Se è superiore a 7 secondi, contattate il vostro Centro assistenza autorizzato.

Lappatura degli apparati di taglio

Avvertenza

Il contatto con gli apparati di taglio o con altre parti in movimento può provocare la morte o lesioni gravi.

Mantenete dita, mani e abbigliamento lontani dagli apparati di taglio e altre parti in movimento.
Non cercate mai di girare gli apparati di taglio con la mano o col piede se il motore è acceso.

Nota: Ulteriori istruzioni e procedure di lappatura sono disponibili nel manuale delle informazioni di base sui tosaerba a cilindri Toro (con linee guida sull'affilatura), Modulo n. 09168SL.

Preparazione della macchina

Preparate la macchina per la manutenzione.
Con il motore spento, ma la chiave in posizione di funzionamento, accedete al Menu principale sul display dell'InfoCenter.
Dal Main Menu (menu principale), scorrete verso il basso fino alla voce Service (Revisione) e premete il pulsante seleziona.
Nella schermata Service (Manutenzione), scorrete verso il basso fino alle voci Front Backlap (Lappatura anteriore) e Rear Backlap (Lappatura posteriore). Premete il pulsante di navigazione destro per portare il gruppo di apparati di taglio desiderato da disattivo ad attivo.
Effettuate su tutti gli apparati di taglio da lappare la regolazione iniziale tra cilindro e controlama adeguata alla lappatura.

Lappatura dei cilindri e della controlama

Avviate il motore e lasciatelo funzionare al minimo inferiore.
Avvertenza

Cambiare il regime del motore durante la lappatura può bloccare gli apparati di taglio, provocando la morte o lesioni gravi.
- Non cambiate mai il regime del motore durante la lappatura.
- Effettuate la lappatura solo alla velocità minima del motore.
Innestate la PDF e spostate in avanti il comando Abbassa-Tosa/Solleva per iniziare la lappatura dei cilindri interessati.
Applicate il preparato per lappatura con un pennello dal manico lungo.

Pericolo

Il contatto con gli apparati di taglio in movimento causa la morte o lesioni gravi.

Per evitare infortuni, prima di procedere accertatevi di essere a una distanza di sicurezza dagli elementi di taglio.

Importante

Non usate mai un pennello dal manico corto.
Se i cilindri si fermano o funzionano in maniera irregolare durante la lappatura, selezionate una velocità superiore finché la velocità si stabilizza, quindi riportate la velocità dei cilindri alla velocità prevista. Ciò può essere effettuato con i pulsanti sul display dell'InfoCenter.
Se è necessario apportare una regolazione agli apparati di taglio durante la lappatura, eseguite i seguenti passaggi:
1. Spostate all'indietro il comando Abbassa-Tosa/Solleva e disinnestate la PDF.
2. Spegnete il motore e togliete la chiave.
3. Regolate gli apparati di taglio.
4. Ripetete i passaggi da 1 a 3.
Ripetete il passaggio 3 per gli altri apparati di taglio su cui desiderate effettuare la lappatura.

Conclusione della lappatura

Spostate all'indietro la leva Abbassa-Tosa/Solleva e premete l'interruttore della PDF per disinnestare la PDF.
Disattivate le funzioni di lappatura utilizzando i pulsanti presenti sul display dell'InfoCenter.

Importante

Se al termine della lappatura i comandi di lappatura non vengono riportati in posizione di spegnimento, gli elementi di taglio non si alzano o non funzionano correttamente.
Spegnete il motore e togliete la chiave.
Lavate via tutti i composti di lappatura dagli apparati di taglio.
Per ottimizzare il bordo di taglio, inserite una lima nel lato anteriore della controlama, al termine dell'operazione di lappatura.

Nota: La lappatura del tagliente può produrre bavature o bordi irregolari. Per disporre di un tagliente più rifinito, rimuovete le bavature limando il tagliente con un'angolazione di 90° rispetto alla faccia anteriore della controlama.
Regolate il cilindro degli apparati di taglio alla controlama come necessario.
Regolate i comandi della velocità del cilindro degli apparati di taglio all'impostazione opportuna per la tosatura.

Manutenzione dello chassis

Ispezione della cintura di sicurezza

Ispezionate la cintura di sicurezza verificando che non presenti segni di usura o tagli o danni di altra natura. Sostituite la/e cintura/e di sicurezza se qualsiasi componente non funziona correttamente.
Pulite la cintura di sicurezza secondo necessità.

Pulizia

Lavaggio della macchina

Lavate la macchina all'occorrenza con acqua soltanto oppure acqua con l'aggiunta di un detergente neutro. Potete usare uno straccio per il lavaggio.
Importante
- Non utilizzate acqua salmastra o rigenerata per pulire la macchina.
- Non lavate la macchina con attrezzature per l'idrolavaggio. Le attrezzature per l'idrolavaggio potrebbero danneggiare l'impianto elettrico, staccare adesivi importanti ed eliminare il grasso necessario nei punti di attrito. Non usate una quantità eccessiva d’acqua in prossimità della plancia, del motore e della batteria.
- Non lavate la macchina mentre il motore è in funzione. Lavare la macchina mentre il motore è in funzione può danneggiarlo internamente.
