Tosaerba robotizzato Turf Pro 200

Sicurezza

Sicurezza generale

L’operatore/supervisore della macchina è responsabile di eventuali incidenti o pericoli per gli altri e la rispettiva proprietà.
Leggete, comprendete e attenetevi alle presenti istruzioni e avvertenze prima di utilizzare la macchina.
L'errato uso o manutenzione della macchina può causare infortuni gravi o morte. Limitate questo pericolo attenendovi a tutte le istruzioni di sicurezza.
Non lasciate che bambini o persone non formate utilizzino o effettuino interventi di manutenzione su questa macchina. Permettete soltanto a persone responsabili, addestrate, che abbiano dimestichezza con le istruzioni e in adeguate condizioni fisiche di utilizzare o di effettuare interventi di manutenzione su questa macchina.

Sicurezza durante l'utilizzo

Prima di utilizzare la macchina, assicuratevi che sia presente una barriera fisica (come una recinzione bassa o un cavo perimetrale) o che il perimetro dell'area di lavoro sia stato impostato ad almeno 8 m da eventuali pericoli.
Tenete astanti e bambini lontano dalla macchina e dalla stazione di ricarica durante il loro funzionamento.
Indossate indumenti adeguati, inclusi pantaloni lunghi e calzature resistenti e antiscivolo, quando utilizzate manualmente la macchina.
Azionate la macchina solo con tutti i dispositivi di sicurezza montati e funzionanti.
Ispezionate l'area in cui userete la macchina ed eliminate tutti gli oggetti che potrebbero interferire con il suo funzionamento.
Le lame sono affilate e possono causare gravi ferite in caso di contatto. Premete il pulsante Stop e attendete che tutte le parti in movimento si siano fermate prima di liberare da detriti o sfalcio, sottoporre a interventi di manutenzione o trasportare la macchina.
Tenete mani e piedi lontano dalle parti in movimento presenti sopra e sotto la macchina.
Non sbilanciatevi. Mantenete una posizione salda sui piedi e un buon equilibrio in ogni momento. Ciò vi offre un maggiore controllo sulla macchina in situazioni inaspettate. Quando impostate la macchina, spostatevi camminando e mai correndo.
Non mettetevi in piedi o seduti sulla macchina o cavalcatela, né consentite ad altri di fare altrettanto.
Se la macchina colpisce un oggetto e/o inizia a vibrare in modo anomalo, spegnete immediatamente la macchina e attendete che tutte le parti in movimento si siano fermate prima di esaminarla per individuare eventuali danni. Effettuate le riparazioni necessarie prima di riprendere a utilizzare la macchina.
Premete il pulsante Stop presente sulla macchina, attendete che tutte le parti in movimento si siano fermate, quindi disattivate la macchina nelle seguenti situazioni:
- Prima di rimuovere delle ostruzioni dalla macchina
- Prima di controllare, pulire o sottoporre a interventi di manutenzione la macchina (in particolare le lame) e la stazione di ricarica
- Dopo che la macchina ha colpito un oggetto estraneo, è stata coinvolta in un incidente o si è guastata; esaminate la macchina per individuare eventuali danni e riparatela prima di riprendere a utilizzarla
- Se la macchina inizia a vibrare in modo anomalo; esaminate la macchina per individuare eventuali danni e riparatela prima di riprendere a utilizzarla
Non posizionate alcun oggetto sopra la macchina o la stazione di ricarica.
Non modificate la macchina, il software, la stazione di ricarica o la stazione base.
Non modificate o bypassate i comandi della macchina o i dispositivi di sicurezza.
Non utilizzate una macchina, una stazione di ricarica o una stazione base modificate.
Consigliamo di non utilizzare la macchina durante l'irrigazione dell'area operativa.
Utilizzate solo accessori approvati da Toro per evitare il rischio di incendi, scosse elettriche o infortuni.
Premete il pulsante Stop presente sulla macchina e attendete che le lame si siano fermate completamente prima di maneggiare la macchina.
Non collegate un cavo di alimentazione danneggiato. Non toccate un cavo danneggiato collegato alla corrente elettrica.
Non utilizzate l'alimentatore della stazione di ricarica in condizioni meteo avverse.

Sicurezza durante la manutenzione

Prima di sottoporre a interventi di manutenzione la macchina, spostate l'interruttore di accensione sotto alla macchina in posizione di spegnimento.
Non lasciate che bambini puliscano o sottopongano la macchina a interventi di manutenzione.
Tenete mani e piedi lontano dalle parti in movimento presenti sopra e sotto la macchina.
Le lame sono affilate e possono causare gravi ferite in caso di contatto.
- Spegnete la macchina.
- Indossate guanti resistenti ai tagli quando procedete alla manutenzione delle lame.
- Non eseguite riparazioni o modifiche sulle lame.
Ispezionate spesso la macchina per assicurarvi che le lame non siano usurate o danneggiate.
Mantenete in buone condizioni le targhette di avvertenza e istruzione, e all'occorrenza sostituitele.
Per prestazioni ottimali, utilizzate solo ricambi e accessori originali Toro. L'utilizzo di ricambi e accessori non originali può essere pericoloso.

Sicurezza della batteria e della stazione di ricarica

Pulite i terminali di ricarica della macchina e/o la stazione di ricarica utilizzando un attrezzo non conduttore (panno o spazzola morbida); in caso contrario, potreste danneggiarli.
Se sono sporchi, tergete i terminali della stazione di ricarica e della macchina utilizzando un panno pulito e asciutto.
Durante la manutenzione della batteria, non indossate gioielli e raccogliete i capelli lunghi.
Non smantellate o aprite la batteria.
Mantenete la batteria pulita e asciutta.
Non utilizzate o ricaricate la macchina se è insolitamente calda o emette fumo o un odore insolito.
Il liquido fuoriuscito da una batteria può causare irritazione a pelle e occhi o ustioni chimiche.
Se la batteria perde, non lasciate che il liquido fuoriuscito entri a contatto con pelle o occhi. Nel caso in cui entri a contatto con questi, lavate la parte interessata con abbondante acqua e rivolgetevi a un medico.
Utilizzate un agente assorbente inerte come la sabbia per raccogliere il liquido fuoriuscito dalla batteria.
Smaltite correttamente le batterie usate.
Non smaltite la batteria nel fuoco. La cella potrebbe esplodere. Verificate le normative locali per possibili istruzioni speciali di smaltimento.
Se maneggiata impropriamente, la batteria può presentare un rischio di incendio, esplosione o ustione chimica.
Non smontate la batteria.
Sostituite la batteria solo con una batteria approvata; l'utilizzo di un altro tipo di batteria può causare un incendio o un rischio di lesione.
Tenete la batteria lontano dalla portata dei bambini.
Utilizzate solo la batteria approvata dal produttore per la macchina. Non utilizzate batterie non progettate per l'uso con la macchina.
Non utilizzate una batteria danneggiata o modificata, che potrebbe comportarsi in modo imprevedibile e comportare incendi, esplosioni o rischio di infortuni.
Evitate di utilizzare la macchina in condizioni meteo avverse, soprattutto in caso di rischio di fulmini.
Non utilizzate o ricaricate una batteria danneggiata, deformata o eccessivamente calda. Una batteria danneggiata può generare calore, lacerarsi, perdere, prendere fuoco o esplodere.
Utilizzate la batteria solo per l'applicazione per la quale è stata progettata.
In caso di notevole sovraccarico la batteria può rilasciare gas esplosivi.
Non esponete la batteria a shock meccanici.
Non utilizzate stazioni di ricarica danneggiate o che non funzionano come previsto.
Non collegate la stazione di ricarica a una multipresa o a una prolunga.
Non utilizzate una stazione di ricarica che abbia subito un forte colpo.
Non utilizzate una stazione di ricarica che non sia stata progettata per la macchina.
Scollegate la stazione di ricarica dalla presa di corrente prima di effettuare interventi di manutenzione o pulizia per ridurre il rischio di scosse elettriche.
Non tentate di riparare, aprire o smontare la stazione di ricarica a meno di non avere l'autorizzazione per farlo.
Portate la stazione di ricarica a un distributore Toro autorizzato per la manutenzione o riparazione. Non smontate la stazione di ricarica.

Sicurezza nel rimessaggio

Quando non utilizzate la macchina, riponetela al chiuso, in un luogo asciutto e sicuro, fuori dalla portata dei bambini o di altre persone non autorizzate.

Adesivi di sicurezza e informativi

Adesivi e istruzioni di sicurezza sono chiaramente visibili all’operatore e ubicate vicino a qualsiasi area di potenziale pericolo. Sostituite eventuali adesivi se danneggiati o mancanti.

N. catalogo dell'adesivo: 163-3955

s_decal163-3955

Avvertenza – leggete il Manuale dell'operatore.
Pericolo di ferite o smembramento di mani e piedi – spegnete la macchina prima di effettuare interventi di manutenzione.
Pericolo di lancio di oggetti – tenete gli astanti a distanza.
Pericolo di ferite o smembramento di mani e piedi – non salite sulla macchina.
Tenete animali domestici e selvatici a distanza dalla macchina.
Non spruzzate dell'acqua sulla macchina.
La macchina è protetta da un codice d'accesso.
Tenete lontani gli astanti e supervisionate eventuali bambini.
Indossate dei guanti protettivi per eseguire la manutenzione delle lame.
La macchina è dotata di un sistema antifurto.

Preparazione

Montaggio dei dischi di taglio

Parti necessarie

1	Kit dischi di taglio

Avvertenza

Le lame sono affilate e potrebbero causare gravi ferite in caso di contatto.

Indossate guanti resistenti ai tagli e fate attenzione mentre sostituite o pulite le lame.

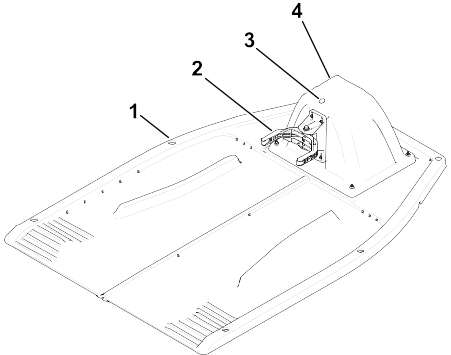

Rimuovete la scocca del corpo dalla macchina.

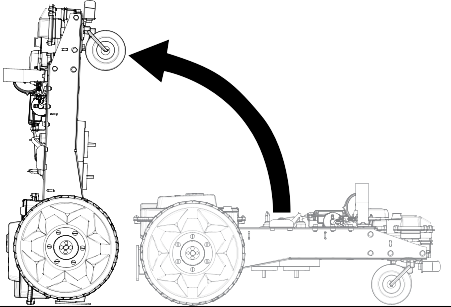

Utilizzando la maniglia sulla parte anteriore della macchina, sollevate quest'ultima e posizionatela in piedi sulla parte posteriore.

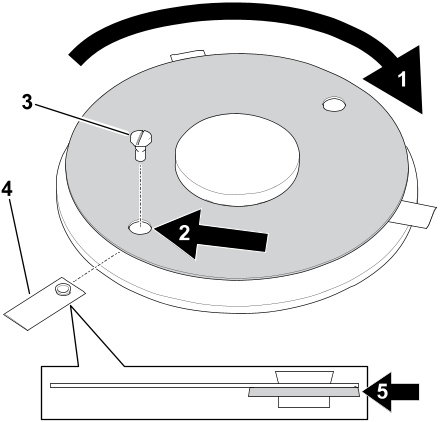

Ruotate ciascun albero del motore di taglio in modo che le superfici piatte degli alberi siano rivolte verso l'alto.

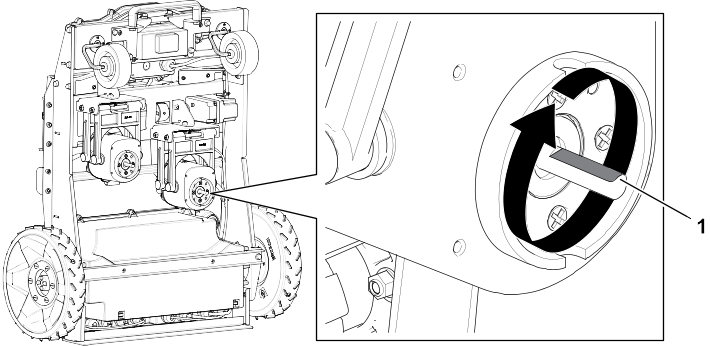

G594819
1. Superficie piatta dell'albero del motore
Fate scorrere i dischi di taglio della macchina sugli alberi. Assicuratevi che le viti di arresto dei dischi di taglio siano allineate con le superfici piatte degli alberi.
G575619

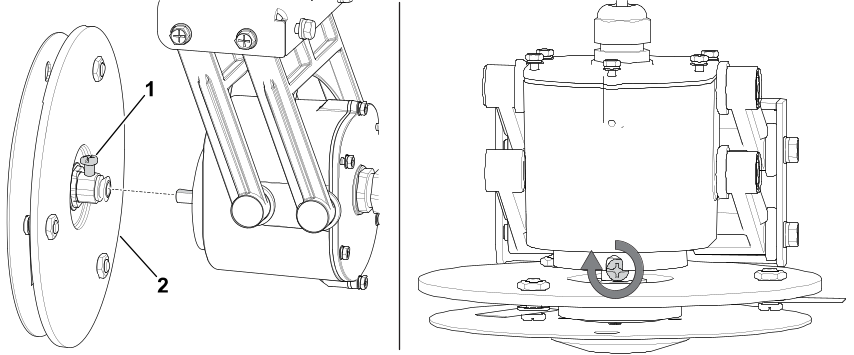

1. Vite di arresto
2. Disco di taglio
Serrate le viti di arresto a una coppia di 1,7 N∙m.
Abbassate a terra la macchina e montate la scocca del corpo.

Panoramica del prodotto

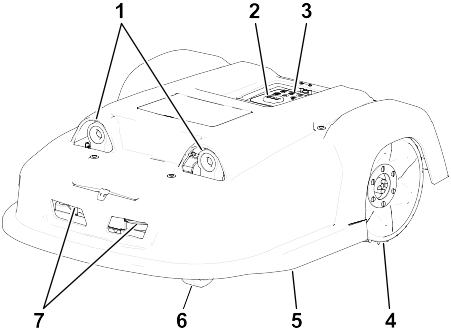

G593021

Sensori sonar per il rilevamento degli ostacoli
Pulsante Stop
Tastierino
Ruote posteriori
Scocca del corpo
Ruote anteriori

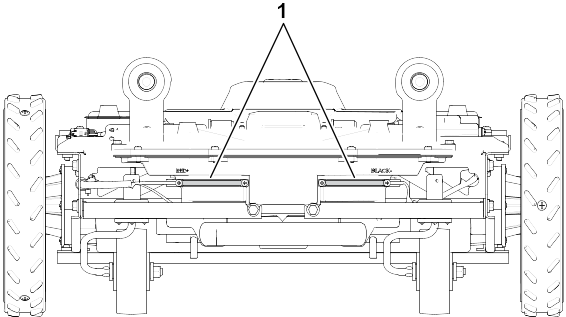

Contatti di ricarica

Figura 1 Vista inferiore

G595665

Stegola
Scatola anteriore. Contiene la bobina per il rilevamento del cavo dell'area ciclica della stazione.
Dischi di taglio

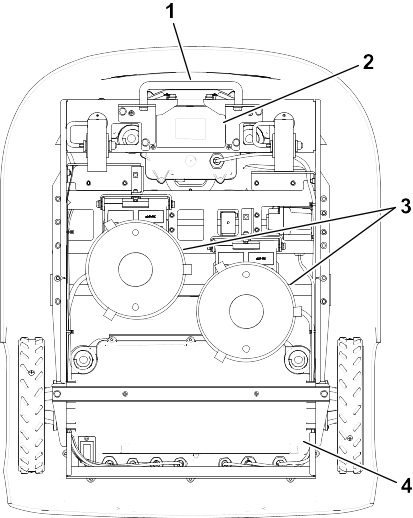

Scatola posteriore. Contiene i componenti elettronici e i motori delle ruote posteriori.

Figura 2 Vista dall'alto (scocca rimossa)

G595666

Supporti della scocca del corpo
Scatola posteriore
Motore altezza di taglio
Scatola anteriore
Antenna GPS RTK

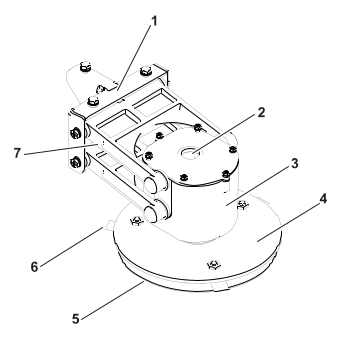

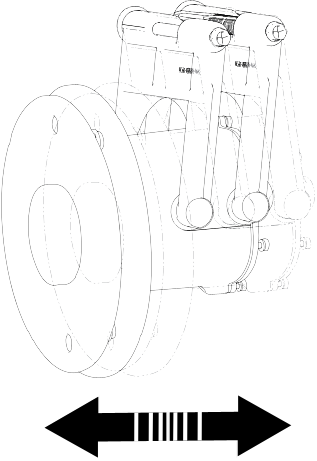

Figura 3 Testa di taglio

G526500

Staffa
Ingresso del cavo
Alloggiamento del motore
Disco di supporto delle lame
Disco antifrizione
Lama di taglio
Pantografo

Nota: Il disco di supporto delle lame

, il disco antifrizione

e le lame di taglio

sono denominati collettivamente "disco di taglio".

Comandi

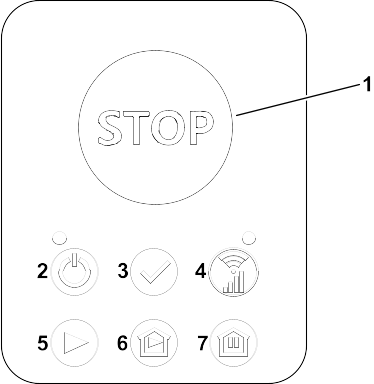

G593227

Pulsante Stop

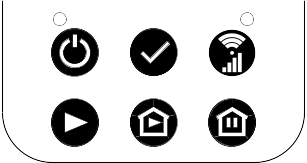

Pulsante On/Off e LED di stato
Conferma
LED di stato GPS/RTK
Pulsante Vai
Pulsante Ricarica e vai
Pulsante Ricarica e resta

Interruttore di accensione

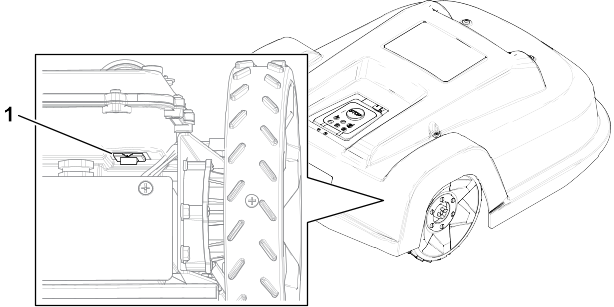

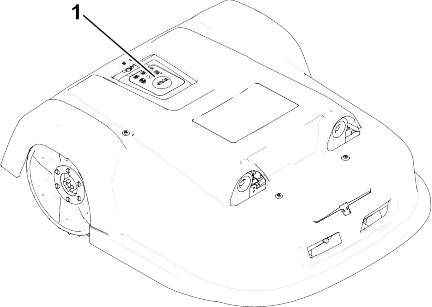

L'interruttore di accensione si trova sotto la scocca sulla parte posteriore destra del robot.

G594306

Interruttore di accensione

Panoramica dei sensori

La macchina è dotata di una serie completa di sensori che ne garantiscono il funzionamento in sicurezza. Questi sensori garantiscono che il robot possa rilevare e reagire nel caso in cui un ostacolo si trovi sul suo percorso.

Pulsante Stop

G601194

Il pulsante Stop

è facilmente visibile e si trova sulla parte superiore del robot. Premendo questo pulsante il robot smetterà di muoversi e di tosare l'erba. Per riavviare il robot è necessario immettere un comando tramite questa interfaccia utente.

Sensori sonar per il rilevamento degli ostacoli

Il robot è dotato di una serie di sensori sonar per rilevare gli ostacoli. Il robot ridurrà la velocità se i rilevatori sonar rilevano un ostacolo.

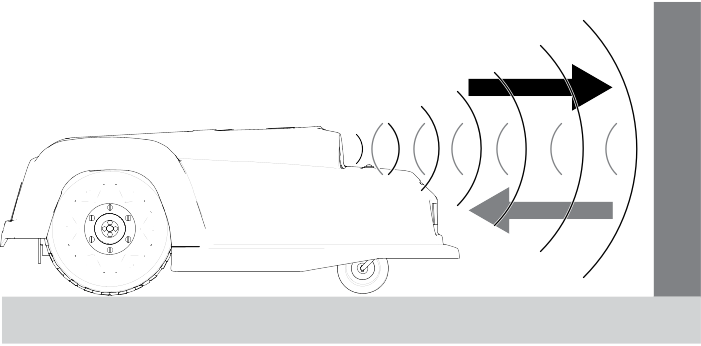

Rilevamento degli ostacoli tramite i sensori sonar

G593556

Se il robot si sposta sempre a velocità ridotta, anche nel caso in cui non siano visibili degli ostacoli, i sensori presentano un problema. In tale eventualità, contattate il team di assistenza per ricevere assistenza nell'esaminare il problema.

Sensori di collisione e di sollevamento

I magneti utilizzati dai sensori di collisione e di sollevamento si trovano all'interno della scocca del corpo.

Nota: Affinché il robot funzioni, è necessario montare correttamente la scocca sullo chassis.

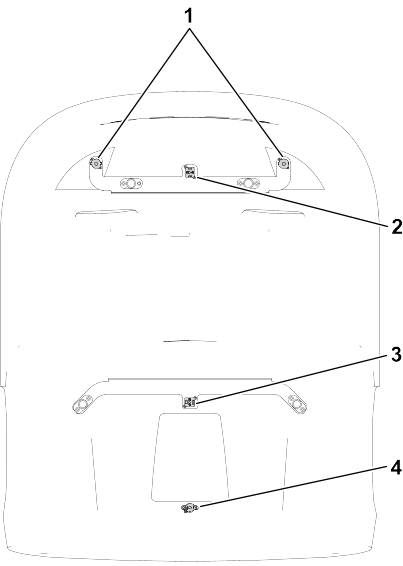

G595715

Magneti dei sensori di sollevamento anteriori
Magnete dei sensori di collisione anteriori
Magnete dei sensori di collisione posteriori
Magnete dei sensori di sollevamento posteriori

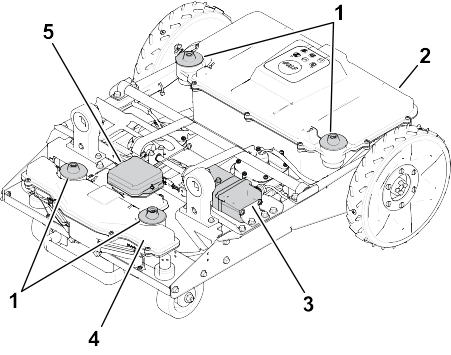

I sensori di sollevamento sono fissati in 3 punti del corpo del robot. Se il robot tocca un oggetto basso che spinge la scocca verso l'alto o se qualcuno tenta di sollevare il corpo del robot, i sensori di sollevamento rilevano tali cambiamenti. Il robot quindi si ferma e si sposta in retromarcia. Se questo movimento libera il corpo dall'ostacolo, il robot effettua una manovra per aggirare l'oggetto e continua la tosatura del prato. Altrimenti, il robot registrerà un allarme dopo 10 secondi e rimarrà in modalità sicura (stazionaria) fino alla rimozione dell’ostacolo.

Bobina

La bobina di induzione rileva l'intensità del campo magnetico generato all'interno del cavo perimetrale. L'intensità massima è in corrispondenza del cavo, e fa sì che il robot si fermi, ruoti su se stesso, quindi continui a tosare l'erba in una nuova direzione.

Sensore di inclinazione

Il sensore di inclinazione rileva l'angolo della pendenza sulla quale sta lavorando il robot. Viene attivato un allarme e il robot si arresta se l’angolo viene superato.

Sensore di ribaltamento

Il sensore di ribaltamento rileva se il robot è stato rovesciato o se qualcuno sta cercando di avviare il motore mentre il robot è rovesciato.

Sensore di temperatura

Il sensore di temperatura misura la temperatura ambientale e impedisce il funzionamento del robot nel caso in cui la temperatura sia troppo bassa. La temperatura minima alla quale il robot può funzionare viene impostata come parametro di funzionamento.

Attrezzi/accessori

È disponibile una gamma di attrezzi e accessori approvati Toro per l’impiego con la macchina, per ottimizzare e ampliare le sue applicazioni. Richiedete un elenco di tutti gli attrezzi e accessori approvati a un Centro Assistenza o a un Distributore Toro autorizzati oppure visitate il sito www.Toro.com.

Per ottenere prestazioni ottimali e mantenere la certificazione di sicurezza della macchina, utilizzate solo ricambi e accessori originali Toro.

Panoramica stazione di ricarica

Nota: In figura il modello 30932EU. L’aspetto varia leggermente a seconda del modello. Fate riferimento al Manuale dell'operatore della stazione di ricarica per maggiori informazioni.

Figura 4 Componenti stazione di ricarica

G595418

Base della stazione
Braccio di ricarica
LED
Alloggiamento della stazione

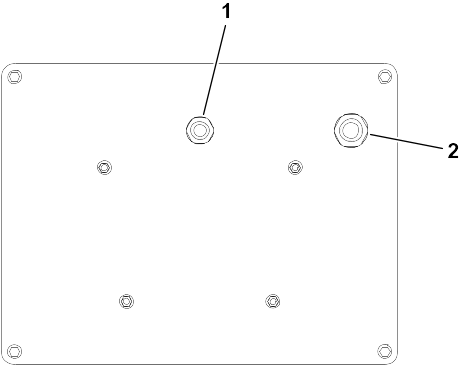

Figura 5 Vista inferiore della base della stazione

G594404

Ingresso del cavo dell'area ciclica
Ingresso del cavo di alimentazione

Indicatore LED

Sopra il braccio di ricarica è presente un singolo LED che indica lo stato della stazione.

Comportamento del LED	Descrizione
Verde, lampeggiante	Il cavo dell'area ciclica funziona come previsto.
Rosso, lampeggiante	Nessun cavo rilevato. Ciò può verificarsi nel caso in cui il cavo sia stato tranciato o sia troppo lungo.
Rosso, fisso	È presente un problema. Ciò può verificarsi nel caso in cui il cavo sia troppo corto (meno di 200 m) o se vi è un problema con i componenti elettrici. Contattate il vostro distributore Toro autorizzato.

Specifiche

Nota: Specifiche e design possono subire variazioni senza preavviso.

Capacità

Area di lavoro massima	30.000 m2 (7,4 acri)
Area di lavoro consigliata	22.000 m2 (5,4 acri)
Ampiezza di taglio	400 mm
Velocità di funzionamento	3,6 km/h (2,2 mph)
Pendenza massima	30% (17°)

Taglio

Numero di teste di taglio	2
Numero di lame di taglio	6 o 12
Altezza di taglio minima	Disco altezza standard: 20 mm Disco altezza media: 15 mm Disco altezza ridotta: 10 mm
Altezza di taglio massima	80 mm
Regolazione delle teste di taglio	Elettronica
Livello massimo di rumore (misurato a 5 m)	52 db(A)

Batteria

Tipo	LiFePO4
Tensione nominale	25,6 V
Capacità nominale	8,55 Ah
Energia	194,56 Wh
Intervallo di temperatura di funzionamento	-20°C e 60°C
Tempo di tosatura medio	110 minuti
Tempo medio per la ricarica completa	55 minuti

Peso e dimensioni

Zavorra	25 kg
Lunghezza	899 mm
Larghezza	724 mm
Altezza	325 mm

Software e tracciamento

Codice PIN di sicurezza	Sì
Localizzazione GPS	RTK
Gestione del robot tramite server e app.	Standard

Intelligenza

Rilevamento via sonar degli ostacoli	Multiplo
Ritorno alla stazione via GPS	Sì
Tipo di tosatura	Con schema
Area iniziale multipla	Sì
Prato multiplo (opzionale)	Sì
Robot/stazione multipli	No
Sensori sonar per il rilevamento degli ostacoli	2
Sensori di sollevamento anteriori	2
Sensori di sollevamento posteriori	1
Sensori di collisione posteriori	2
Sensore di ribaltamento/inclinazione	1
Deflettori delle teste di taglio	Nessuno

Funzionamento

Prima dell’utilizzo

Manutenzione giornaliera

Ogni giorno, prima di avviare la macchina, effettuate le procedure Ogni utilizzo/Giornaliere elencate nel Programma di manutenzione.

Funzionamento del tosaerba robotizzato Turf Pro

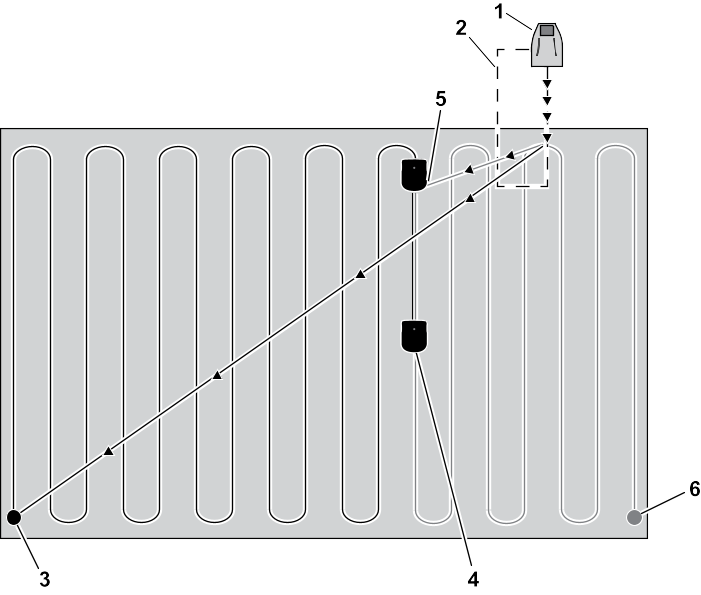

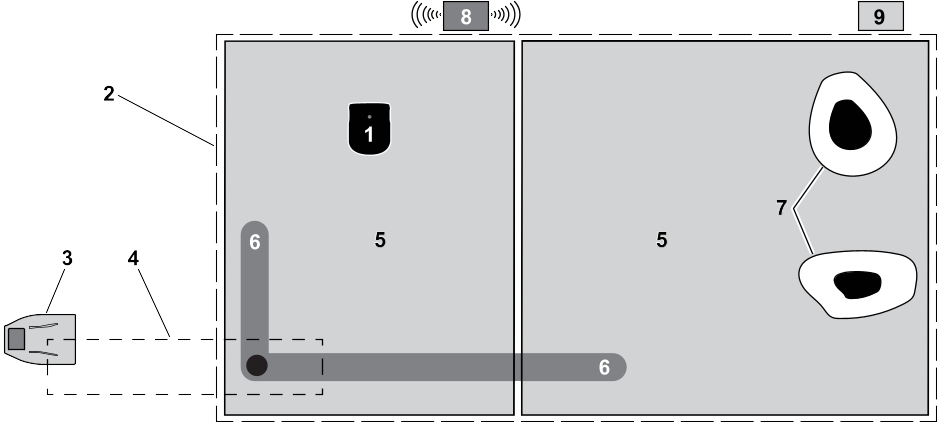

Il robot utilizza il sistema di posizionamento GPS RTK, che gli consente di tosare l'erba seguendo uno schema composto da linee rette.

Nota: La tosatura con schema è possibile solo quando la qualità del segnale GPS è sufficiente. Se il robot ha difficoltà a comunicare con i satelliti, si ferma e tenta di effettuare una scansione per migliorare la connessione. Se il problema persiste, si attiva un allarme.

Quando utilizza il sistema di posizionamento GPS RTK, il robot può funzionare secondo due configurazioni:

All'interno di un'area definita da una serie di punti GPS che creano dei bordi di sicurezza
All'interno di un'area definita da un cavo perimetrale

Il robot è stato preparato e configurato in base alle vostre esigenze.

Per garantire un funzionamento ottimale del robot, è importante che questo venga conservato e manutenzionato in modo adeguato.

Terminologia di funzionamento

Elementi della configurazione del robot

G594881

Robot

Il robot contiene un'antenna che si collega ai satelliti GPS per determinare la posizione geografica del robot.

Area di lavoro

Le aree di lavoro definiscono le aree all'interno delle quali il robot è autorizzato a operare o i tracciati confinanti che il robot utilizza per spostarsi. I bordi di queste aree vengono rilevati facendo spostare il robot sul sito. Per garantire che il robot resti all'interno delle aree di lavoro, vengono definiti diversi parametri di configurazione chiave. Se uno qualsiasi di tali parametri viene modificato, le aree di lavoro diventano non valide e il robot interrompe il proprio funzionamento.

Stazione di ricarica

La stazione di ricarica è il luogo a cui fa ritorno il robot per ricaricare la batteria o quando il programma di lavoro è stato completato. Inoltre, la stazione di ricarica emette i segnali indirizzati a tutti i cavi collegati a essa.

Cavo dell'area ciclica della stazione

È necessario definire tramite cavo un'area ciclica affinché il robot possa fare ritorno alla stazione e lasciare quest'ultima. Il cavo dell'area ciclica della stazione deve intersecarsi con un'area di lavoro o un tracciato.

Aree interne definite tramite GPS

È possibile definire tramite GPS un numero qualsiasi di aree interne al fine di creare aree di lavoro distinte. Queste devono trovarsi all'interno dell'area di lavoro generale. Non è necessario che si sovrappongano all'area ciclica della stazione, né che siano definite tramite un processo di rilevamento dei bordi.

Tracciati

I tracciati sono catene di punti di riferimento GPS che formano un percorso affinché il robot possa spostarsi tra la stazione e le aree di lavoro. Un'area di lavoro circonda automaticamente il tracciato adottando la larghezza necessaria una volta che tale tracciato è stato rilevato e verificato.

Aree di esclusione

Un'area definita da punti GPS che forma una zona all'interno della quale il robot non toserà l'erba. Spesso aree come questa vengono create attorno a degli ostacoli permanenti.

Base RTK

È necessario installare una base RTK per comunicare con i satelliti e per comunicare quindi la posizione esatta al robot. Tali comunicazioni possono avvenire tramite 4G o Wi-Fi. Se si utilizza il Wi-Fi, potrebbe essere necessario utilizzare un ripetitore Wi-Fi. I dettagli relativi alla base sono riportati nel Manuale dell'operatore della base corrispondente.

Ripetitore Wi-Fi

Quando si utilizza il Wi-Fi per comunicare le correzioni al robot, potrebbe essere necessario utilizzare uno o due ripetitori Wi-Fi per coprire l'intero sito.

Durante l'utilizzo

Uscita dalla stazione di ricarica

Il robot lascia la stazione di ricarica date le seguenti condizioni:

La batteria ha raggiunto un livello di carica sufficiente affinché il robot possa riprendere le proprie attività.
È stato inviato un comando specifico.
Il programma di lavoro prevede che il robot riprenda il proprio funzionamento.

Nota: In ogni caso, è caldamente consigliato definire un programma di lavoro per il robot.

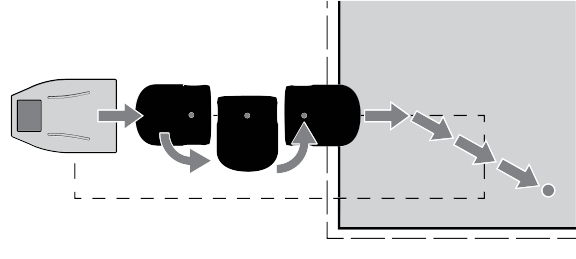

Tosatura di un'area di lavoro collegata

Il robot segue il cavo dell'area ciclica della stazione mentre esce in retromarcia dalla stazione di ricarica. A questo punto si ferma, gira di 180° e prosegue lungo il cavo dell'area ciclica fino a quando non rileva di essere entrato nell'area di lavoro.

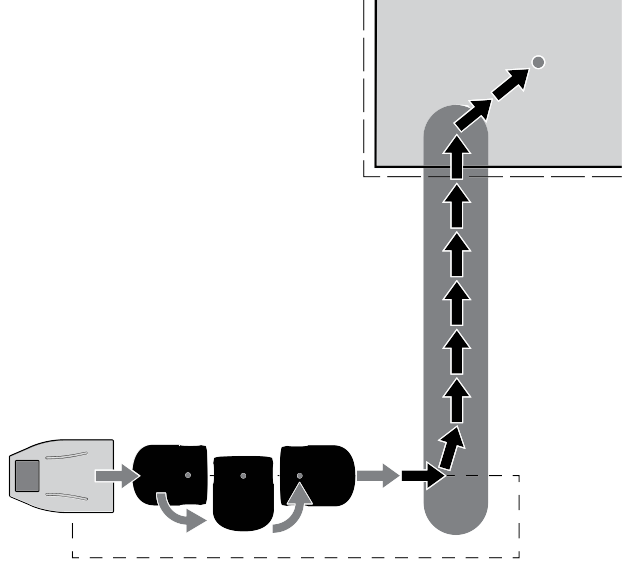

Tosatura di un'area di lavoro collegata a un tracciato

Per le aree di lavoro che si trovano al di fuori del cavo dell'area ciclica, il robot deve seguire un tracciato per raggiungere l'area di lavoro.

Il robot effettua lo stesso processo di retromarcia e riorientamento prima di raggiungere il tracciato, e una volta all'interno di questo lo segue fino a raggiungere l'area di lavoro che deve tosare in base al programma.

Ritorno alla stazione di ricarica

Il robot fa ritorno alla stazione di ricarica date le seguenti condizioni:

È necessario ricaricare la batteria.
Il programma di lavoro prevede che il robot interrompa il proprio funzionamento.
È stato inviato un comando specifico.

Quando il robot deve fare ritorno alla stazione di ricarica, gira e inizia a muoversi direttamente verso il tracciato collegato alla stazione di ricarica o verso un punto di ritorno GPS. Il robot segue il percorso fino al cavo dell'area ciclica, oppure raggiunge il punto di ritorno GPS e segue il cavo dell'area ciclica una volta che l'ha rilevato.

Quando il robot rileva il cavo dell'area ciclica, gira e segue il cavo fino a raggiungere la stazione.

Affinché il robot ricarichi la batteria, è necessario che vi sia un buon contatto tra il braccio della stazione e i contatti del robot. Se il contatto non è sufficiente, si attiva un allarme.

Tosatura con schema

La figura sottostante illustra il funzionamento del robot in modalità schema. All'inizio del ciclo di lavoro, il robot lascia la stazione e segue il cavo dell'area ciclica fino a entrare nell'area di lavoro. Il robot calcola lo schema da seguire e raggiunge il punto iniziale di questo

. Tosa l'erba all'interno dell'area di lavoro seguendo uno schema di linee rette per un ciclo. Un ciclo termina quando la batteria deve essere ricaricata o quando il programma fa tornare il robot alla stazione

Quando il robot riprende le operazioni di falciatura, inizia un nuovo ciclo

. Questo secondo ciclo comincia all'inizio della linea che il robot stava seguendo al termine del ciclo 1. Il robot prosegue con le operazioni di falciatura fino a coprire l'intera area di lavoro

. Il robot quindi fa ritorno alla stazione prima di decidere se passare al prossimo ciclo.

G595464

Stazione di ricarica
Cavo dell'area ciclica
Punto iniziale ciclo 1
Punto finale ciclo 1
Punto iniziale ciclo 2
Punto finale ciclo 2

Una volta che l'area è stata completamente tosata, il robot calcola un nuovo schema di tosatura e ruota la direzione di taglio, così da assicurare una qualità di taglio ottimale e l'intera copertura del prato. Nell'esempio illustrato di seguito, sono utilizzate 4 direzioni con angoli di 45° tra di loro.

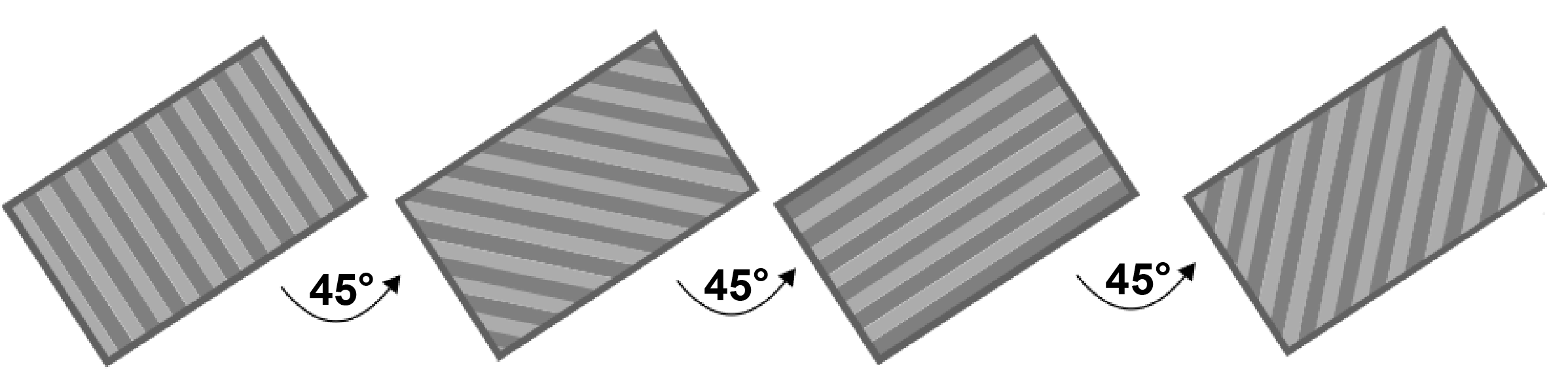

Rotazione della direzione di taglio

G595465

Tosatura dei bordi

Durante la tosatura con schema, il robot gira prima di raggiungere i bordi dell'area di lavoro definita tramite GPS o il cavo perimetrale; pertanto, i bordi non vengono tosati. È importante assicurarsi che il robot tosi i bordi almeno 2 volte a settimana.

Le impostazioni relative alla tosatura dei bordi sono modificabili tramite i seguenti metodi:

Se si utilizza la programmazione sequenziale, il tosaerba tosa in automatico i bordi una volta che ha finito di tosare l'erba all'interno di un'area di lavoro.
Per modificare le impostazioni relative ai bordi di un'area di lavoro specifica, selezionate l'area di lavoro > Settings menu (menu Impostazioni) > Border (Bordi) e regolate il numero di volte in cui i bordi vengono tosati nel corso di una settimana.

Panoramica del tastierino

G595667

La macchina può essere controllata utilizzando i pulsanti del tastierino o tramite l'app per smartphone o il portale web.

Accensione e spegnimento della macchina

Per accendere la macchina, premete per qualche secondo.
È possibile spegnere la macchina utilizzando i seguenti metodi:
- Premete per 1-2 secondi (fino a quando il LED di stato non lampeggia di rosso) per spegnere il software e, in seguito, spegnete la macchina.
- Premete per più di 7 secondi (fino a quando il LED di stato non è rosso e fisso) per forzare lo spegnimento della macchina senza spegnere il software.

Controllo del robot tramite il tastierino

Nota: Queste azioni possono essere eseguite anche tramite l'app o il portale.

Pulsanti	Risultato
+	La pressione in sequenza di questi pulsanti avvia la tosatura, posto che il programma e altre eventuali condizioni lo consentano.
+	La pressione in sequenza di questi pulsanti forza il robot a fare ritorno alla stazione di ricarica e a continuare la tosatura una volta che la batteria è stata ricaricata.
+	La pressione in sequenza di questi pulsanti forza il robot a fare ritorno alla stazione di ricarica e a restarvi fino a quando non viene inviato un nuovo comando.

Rilascio dei freni

Per rilasciare i freni della macchina, premete per 2-4 secondi (fino a quando il LED di stato non lampeggia di giallo).

Panoramica del LED di stato

Il LED sopra a

indica lo stato del robot.

Comportamento del LED	Descrizione
Verde, lampeggiante	Il robot funziona come previsto.
Rosso, fisso	Errore. È possibile visualizzare l'errore dall'app e dal portale.
Giallo, fisso	Il robot è in attesa di un nuovo incarico.
Giallo, lampeggiante	È stato selezionato un nuovo incarico. Premete il pulsante per avviare l'incarico.
Blu/Giallo, lampeggiante	Il robot si trova presso la stazione di ricarica. Rimarrà lì fino al completamento della ricarica della batteria.
Blu/Verde, lampeggiante	Il robot si trova presso la stazione di ricarica. Inizierà a tosare l'erba al completamento della ricarica della batteria.
Blu/Rosso, lampeggiante	Il robot si trova presso la stazione in stato di allarme.

Panoramica del LED RTK

Comportamento del LED	Descrizione
Spegnimento	Una qualità del segnale GPS RTK è sufficiente per il funzionamento del robot.
Blu, fisso o lampeggiante	La qualità del segnale GPS è bassa o non è presente alcuna connessione. Controllate che la base RTK sia in funzione. Effettuate un ciclo di spegnimento/accensione. Se la situazione non migliora, contattate il vostro distributore Toro autorizzato.

Consigli per la cura delle lame

La frequenza di sostituzione delle lame dipende dal tipo di robot, dalla quantità di utilizzo di questo e dalle caratteristiche del terreno su cui opera. Poiché le buone condizioni delle lame sono essenziali per una qualità di taglio elevata, si consiglia di ispezionare le lame ogni settimana dopo l'installazione e all'inizio di ogni nuova stagione di tosatura.

Il pantografo consente alle lame di seguire l'andamento del terreno. Se il pantografo non funziona correttamente, le lame possono perdere il filo o spezzarsi. Il pantografo dev'essere esaminato e pulito con regolarità.

Segue una lista di modi per prolungare la vita utile delle lame di taglio.

Verificate che il terreno sia pianeggiante. Se il terreno presenta irregolarità importanti, le teste di taglio potrebbero non riuscire a seguirne l'andamento e le lame potrebbero così entrare a contatto con il terreno. Se possibile, cercate di spianare il terreno o, se necessario, escludete le aree più irregolari dall'area di lavoro.

Nota: Potrebbero comparire dei solchi nei pressi della stazione di ricarica. Si consiglia pertanto di spianare il terreno nei pressi della stazione di ricarica o ricoprirlo con dell'erba artificiale.
Rimuovete eventuali cumuli di terra creati da talpe. Quando il robot entra a contatto con un cumulo di terra, le lame rallentano o possono fermarsi. Una volta superato il cumulo di terra, le lame tornano a girare a velocità normale. La resistenza posta dalla terra e le variazioni di velocità possono allentare le viti o danneggiare i fori delle viti.
Evitate aree non ricoperte d'erba. La presenza di aree non ricoperte d'erba all'interno di un'area erbosa fa variare la velocità di rotazione delle lame. Se la variazione di velocità avviene troppo spesso, può danneggiare i perni e i fori delle viti. Per evitare questo problema, aumentate l'altezza di taglio in modo che il robot tagli una porzione inferiore dello stelo e le variazioni di velocità siano meno accentuate. In alternativa, è possibile riseminare le aree spoglie.
Evitate il contatto delle lame con marcatori da campo in nylon. Il contatto con i marcatori da campo in nylon può far perdere il filo alle lame. Si consiglia di abbassarli in modo che si trovino al di sotto dell'altezza di taglio impostata.
Evitate il contatto delle lame con ostacoli solidi e bassi nascosti tra l'erba. Sono inclusi irrigatori, sassi e radici. Sassi e altri oggetti mobili devono essere rimossi. Per evitare oggetti solidi permanenti come degli irrigatori, impostate l'altezza di taglio in modo che sia superiore all'altezza dell'ostacolo o modificate l'area di lavoro.

Nota: Delle porte da calcio portatili sono un altro esempio di ostacolo solido non rilevabile dal robot. Assicuratevi di rimuoverle prima che venga effettuato il taglio dell'erba.
Rimuovete le erbacce alte nei pressi del cavo perimetrale. Delle piante alte e coriacee possono far perdere il filo alle lame o danneggiarle. Si consiglia pertanto di rimuoverle dalle vicinanze del cavo perimetrale.

Installazione della macchina

Per completare l'installazione, fate riferimento al Manuale di installazione.

Nota: Solo gli utenti con il ruolo di Tecnico possono effettuare l'installazione.

Utilizzo dello schermo LED virtuale

Sebbene il tastierino offra un controllo base sul funzionamento della macchina, è consigliato l'utilizzo dell'app Toro Turf Pro Connect o del portale web per modificare le impostazioni della macchina, come l'altezza di taglio, gli schemi di taglio e i programmi. È inoltre possibile utilizzare lo schermo LED virtuale dal portale web.

Per aprire lo schermo virtuale nell'app, premete il pulsante Technician's menu (menu Tecnico) > Virtual Screen (Schermo virtuale). Dal portale web, selezionate una macchina, quindi premete il pulsante Turf Pro Connect > pulsante Technician's menu (menu Tecnico) > Virtual Screen (Schermo virtuale).

Schermo LED

G525094

Nome

Il nome del robot. Potete cambiare il nome del robot nel menu Service Settings (Impostazioni per la manutenzione) > Device (Dispositivo) > Device Info (Info dispositivo) > Robot name (Nome del robot).

Cloud

Indica che il robot è collegato al portale web.

GPS

Indica che il robot è in grado di rilevare almeno 4 satelliti e che ha determinato la sua posizione attuale. Se l'icona relativa al GPS lampeggia, il robot non è in grado di rilevare un numero sufficiente di satelliti. Per vedere il numero di satelliti rilevati, selezionare il menu Service Settings (Impostazioni per la manutenzione) > Device (Dispositivo) > Device Info (Info dispositivo).

Livello di segnale dispositivo mobile

Indica il livello di segnale del dispositivo mobile del robot.

Nessuna connessione a dispositivi mobili

Questa icona indica che non è presente alcuna connessione a dispositivi mobili.

Connessione Wi-Fi/dispositivo mobile

Indica che il robot è collegato come client Wi-Fi. Se l'icona lampeggia, il robot sta tentando di stabilire una connessione. Se l'icona è fissa, la connessione è stata stabilita.

Wi-Fi disattivato

Indica che l'impostazione Wi-Fi è stata disattivata.

Access point (AP) Wi-Fi

Indica che il robot è stato configurato come access point Wi-Fi e sta attendendo la connessione di un client.

Livello di carica della batteria

Percentuale di carica della batteria.

Messaggio

Mostra lo stato attuale del robot o un allarme.

Comandi dell'interfaccia utente

I comandi sono disponibili da 3 menu.

Actions (Azioni)

Offre una serie di comandi diretti per il robot.

Settings (Impostazioni)

Definisce i parametri che controllano il funzionamento del robot.

Service Settings (Impostazioni per la manutenzione)

Offre una serie di comandi utilizzati soprattutto da operatori e manutentori.

La tabella sottostante elenca tutti i comandi accessibili tramite questi 3 menu.

Comando/Parametro	Percorso
Codice di attivazione	Service Settings (Impostazioni per la manutenzione) > Device (Dispositivo)
APN	Service Settings (Impostazioni per la manutenzione) > Device (Dispositivo) > Device Info (Info dispositivo)
Versione bootloader	Service Settings (Impostazioni per la manutenzione) > Device (Dispositivo) > System Version (Versione sistema)
Bordi	Actions (Azioni)
Bordi	Settings (Impostazioni)
Versione unità di elaborazione	Service Settings (Impostazioni per la manutenzione) > Device (Dispositivo) > System Version (Versione sistema)
Attiva i freni in modalità di attesa	Service Settings (Impostazioni per la manutenzione) > Operations (Operazioni)
Modifica del codice PIN	Service Settings (Impostazioni per la manutenzione) > Security (Sicurezza) > PIN Code (Codice PIN)
Ricarica e attendi	Actions (Azioni)
Teste di taglio	Settings (Impostazioni)
Altezza di taglio	Settings (Impostazioni)
Formato data	Service Settings (Impostazioni per la manutenzione) > Regional Parameters (Parametri regione)
Info dispositivo	Service Settings (Impostazioni per la manutenzione) > Device (Dispositivo)
Modifica delle percentuali delle aree	Service Settings (Impostazioni per la manutenzione) > Operations (Operazioni)
Attivazione del codice PIN	Service Settings (Impostazioni per la manutenzione) > Security (Sicurezza) > PIN Code (Codice PIN)
Raggiungi la stazione per la ricarica	Actions (Azioni)
Indirizzo IP	Service Settings (Impostazioni per la manutenzione) > Connections (Connessioni)
Language (Lingua)	Service Settings (Impostazioni per la manutenzione) > Regional Parameters (Parametri regione)
Latitudine	Service Settings (Impostazioni per la manutenzione) > Device (Dispositivo) > Device Info (Info dispositivo)
Longitudine	Service Settings (Impostazioni per la manutenzione) > Device (Dispositivo) > Device Info (Info dispositivo)
Indirizzo MAC	Service Settings (Impostazioni per la manutenzione) > Device (Dispositivo) > Device Info (Info dispositivo)
Numero massimo di cicli brevi consentiti	Service Settings (Impostazioni per la manutenzione) > Operations (Operazioni)
Temperatura minima	Service Settings (Impostazioni per la manutenzione) > Operations (Operazioni)
Modalità	Service Settings (Impostazioni per la manutenzione) > Connections (Connessioni)
Tosa l'erba	Actions (Azioni)
Tosa l'erba dopo la ricarica	Actions (Azioni)
Tosa l'erba ora	Actions (Azioni)
Codice PIN	Service Settings (Impostazioni per la manutenzione) > Security (Sicurezza)
Nome del robot	Service Settings (Impostazioni per la manutenzione) > Device (Dispositivo)
Programma	Settings (Impostazioni)
Cerca reti	Service Settings (Impostazioni per la manutenzione) > Connections (Connessioni)
Numero di serie	Service Settings (Impostazioni per la manutenzione) > Device (Dispositivo) > Device Info (Info dispositivo)
Versione software	Service Settings (Impostazioni per la manutenzione) > Device (Dispositivo) > System Version (Versione sistema)
SSID	Service Settings (Impostazioni per la manutenzione) > Connections (Connessioni)
Resta nella stazione dopo la ricarica	Actions (Azioni)
Blocco del sistema	Settings (Impostazioni)
Versione sistema	Service Settings (Impostazioni per la manutenzione) > Device (Dispositivo)
Fuso orario	Service Settings (Impostazioni per la manutenzione) > Regional Parameters (Parametri regione)
Sistema di unità di misura	Service Settings (Impostazioni per la manutenzione) > Regional Parameters (Parametri regione)
Versione	Service Settings (Impostazioni per la manutenzione) > Device (Dispositivo) > System Version (Versione sistema)
Satelliti visibili	Service Settings (Impostazioni per la manutenzione) > Device (Dispositivo) > Device Info (Info dispositivo)

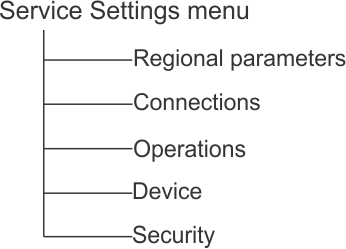

Panoramica dei menu

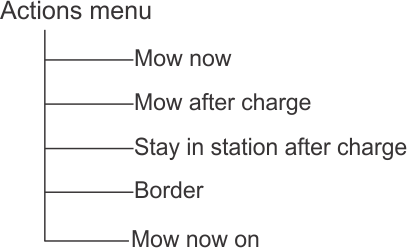

Menu Actions (Azioni)

Le operazioni presenti in questo menu dipendono dallo stato attuale della macchina.

quando il robot si trova nel prato
quando il robot si trova presso la stazione di ricarica

Comandi disponibili quando il robot si trova nel prato

Panoramica del menu Actions (Azioni) quando il robot si trova nel prato

G525105

Questi comandi possono essere inviati al robot quando questo non si trova all'interno della stazione di ricarica.

Importante

Fermate sempre il robot prima premendo il pulsante Stop.

Questi comandi saranno seguiti dal robot se questo è stato arrestato durante il suo normale programma di funzionamento o se il robot si è fermato perché si è attivato un allarme. Se si è attivato un allarme, è necessario risolvere il problema prima che sia possibile eseguire i comandi.

Go Charge (Raggiungi la stazione di ricarica)

Fai ritorno alla stazione di ricarica, ricarica la batteria e riprendi le operazioni di taglio.
Charge & Stay (Ricarica e attendi)

Fai ritorno alla stazione di ricarica e resta al suo interno fino all'invio di un nuovo comando.
Mow (Tosa l'erba)

Continua le operazioni di taglio dopo un'interruzione.

Comandi disponibili quando il robot si trova presso la stazione di ricarica

Panoramica del menu Actions (Azioni) dalla stazione di ricarica

G525106

Utilizzate questi comandi per aggirare il normale programma di funzionamento.

Mow Now (Tosa l'erba ora)

Lascia la stazione di ricarica e continua a tosare l'erba.
Mow After Charge (Tosa l'erba dopo la ricarica)

Resta all'interno della stazione di ricarica fino a che la batteria non è completamente carica, quindi tosa l'erba.
Stay in Station After Charge (Resta nella stazione dopo la ricarica)

Resta all'interno della stazione di ricarica fino all'invio di un nuovo comando.
Border (Bordi)

Taglia l'erba lungo i bordi, quindi torna alla stazione di ricarica.
Mow Now On (Tosa l'erba ora nell'area...)

Questa opzione viene visualizzata quando è presente più di un'area all'interno della quale va tosata l'erba. Il robot lascia la stazione di ricarica e continua a tosare l'erba in un'area specifica. Viene visualizzato un elenco di aree confinanti che vi consente di selezionare l'area desiderata. Sono elencate solo le aree con una percentuale di lavoro superiore allo 0%.

Esecuzione dei comandi

Selezionate .
Premete i pulsanti freccia su e freccia giù per selezionare il comando desiderato, oppure premete il pulsante numerico visualizzato davanti al comando.
Premete .
Chiudete il coperchio.

Nota: Se il coperchio non viene chiuso entro 10 secondi, il comando viene annullato ed è necessario ripetere la procedura.

Nota: Se il funzionamento non si avvia anche se il coperchio sembra chiudere il contatto, fate riferimento al Manuale di manutenzione.

Menu Settings (Impostazioni)

Questi comandi vi permettono di definire impostazioni che controllano il funzionamento del robot.

Panoramica del menu Settings (Impostazioni)

G525110

Vedere anche: LCD Settings (Impostazioni LCD).

Schedule (Programma)

Questo comando vi consente di definire il programma di lavoro del robot. Permette di specificare gli orari in cui il robot può o non può entrare in un'area o un'area GPS per tosare l'erba.

Nota: Un programma può anche essere definito utilizzando il portale Web ed è il metodo di preferenza per la programmazione.

Si può stabilire un programma di lavoro per ciascun giorno della settimana.
Per ciascun giorno, ciascuna area e ciascun'area GPS è possibile definire un certo numero di periodi di attività.
Ciascun periodo definito può essere attivo (in uso) o inattivo (ignorato).
È possibile copiare il programma di una giornata e di un'area in altri giorni della settimana.
L'intero programma può essere ignorato in modo che il robot sia sempre in funzione.

Definizione di un programma di lavoro

Nota: Per impostazione predefinita, alla consegna del robot, il programma prevede il funzionamento costante.

Premete .
Premete i pulsanti freccia su e freccia giù per evidenziare l'opzione Schedule (Programma), quindi premete . Verrà visualizzata una schermata simile a quella sottostante. Nell'esempio seguente sono presenti due colonne per ciascun giorno in quanto sono state definite due aree. L'esempio mostra il programma attuale, all'interno del quale i blocchi bianchi rappresentano il tempo che il robot impiegherà per occuparsi di un'area.

G525111

Nota: Per impostazione predefinita, tutti i periodi compariranno in bianco, il che significa che il robot taglierà l'erba senza interruzioni.
Premete i pulsanti freccia per selezionare l'opzione Edit (Modifica), quindi premete .

G525112
Per modificare il programma, selezionate l'area e premete .
Utilizzate il pulsante freccia destra e freccia sinistra per selezionare il giorno della settimana desiderato, quindi premete .

G525113
Utilizzate il pulsante freccia giù per selezionare il periodo del giorno desiderato, poi premete .

G525114
Utilizzate la pulsantiera numerica per immettere i valori dell'orario di inizio e di fine nel punto in cui il cursore lampeggia, quindi premete .

G525116
Premete il pulsante freccia giù per selezionare la casella di spunta di attivazione.
Premete per attivare la sessione definita.

Nota: Nella figura sopra, il periodo 1 è attivo e il periodo 2 non è attivo.
Ripetete il procedimento per tutti i giorni e i periodi desiderati.

Nota: È possibile copiare il programma definito in un altro giorno.
Premete per fare ritorno alla schermata Parcel Schedule (Programma area) mostrata sopra.
Utilizzate le frecce per selezionare l'opzione Follow Sched. (Segui programma). Premete per spuntare la casella di attivazione in modo che il robot segua il programma definito. Se la casella non è spuntata, il robot ignorerà il programma e taglierà l'erba senza interruzioni.

Importante

Quando create un programma per delle aree GPS, il programma dell'area definita via cavo associata alle aree dev'essere impostato come continuo, ossia con tutti i blocchi bianchi.

Copia di un programma da un giorno all'altro

Seguite la procedura riportata sopra per definire il programma di taglio di un giorno.
Una volta definiti tutti i periodi desiderati, utilizzate il pulsante freccia giù per evidenziare la voce Copy (Copia). Premete .

G525118
Premete il pulsante numerico corrispondente al giorno all'interno del quale desiderate copiare il programma. È possibile selezionare più di un giorno.

G525119
Premete .
Premete per tornare alla panoramica del programma.

Esclusione del programma di lavoro

Premete .
Evidenziate la voce Edit (Modifica).
Premete .
Utilizzate i pulsanti freccia per evidenziare la voce Follow Sched. (Segui programma) e premete per deselezionare l'opzione.

Cutting heads (Teste di taglio)

Il robot è dotato di teste di taglio che, in condizioni normali, sono tutte in uso. Nel caso in cui una testa di taglio presenti un problema, questo comando vi permette di disattivarla. Questa operazione può essere effettuata anche dal portale web.

Nota: È inoltre possibile disattivare le teste di taglio all'interno di un'area specifica.

Attivazione/Disattivazione di teste di taglio specifiche

Premete .
Premete i pulsanti freccia su e freccia giù per evidenziare l'opzione Cutting Heads (Teste di taglio), quindi premete . Viene visualizzata la schermata seguente.

G525121

Nota: In figura la serie 500

Nota: La figura indica che le teste di taglio sono attive.
Premete il/i pulsante/i numerico/i corrispondente/i alla/e testa/e di taglio che desiderate attivare/disattivare.

G525122

Nota: In figura la serie 500

Nota: Premete 0 sulla pulsantiera numerica per selezionare tutte le teste di taglio.
Premete .
Premete per tornare al menu principale.

Nota: Per attivare una testa di taglio disattivata, ripetete la procedura riportata sopra, selezionando la testa di taglio disattivata.

Borders (Bordi)

All'interno di questo menu è possibile impostare il numero di volte in cui deve essere utilizzata la modalità bordi nel corso di una settimana per ciascuna area. La modalità bordi verrà quindi utilizzata a intervalli regolari durante la settimana.

Impostazione del numero di interventi settimanali in modalità bordi

Premete .
Premete i pulsanti freccia su e freccia giù per evidenziare l'opzione Borders (Bordi) quindi premete . Sarà visualizzata una schermata con un elenco delle aree di lavoro configurate.

G525123
Evidenziate l'area desiderata, quindi utilizzate i pulsanti freccia destra e freccia sinistra per selezionare il numero desiderato di interventi settimanali in modalità bordi.
Premete .
Premete per tornare al menu principale.

Cutting Height (Altezza di taglio)

Questo comando consente di impostare l'altezza delle lame e disattivare la falciatura in un'area specifica.

Quando utilizzate il robot per la prima volta nella stagione o dopo che è rimasto spento per diversi giorni, l'erba potrebbe essere troppo fitta o troppo alta, pertanto potrebbe essere necessario aumentare l'altezza di taglio per qualche giorno. Per impostazione predefinita, le teste di taglio si sollevano automaticamente quando viene rilevata una maggiore resistenza causata da erba fitta o alta. Una volta che la resistenza diminuisce, le teste di taglio si abbassano.

È possibile definire l'altezza delle lame per ciascuna area all'interno della quale il robot toserà l'erba. L'area in cui si trova al momento il robot viene definita "actual parcel" (area corrente).

Nota: Se l’altezza di taglio è impostata a 25 mm o meno, comporterà un aumento dell’usura del coperchio di plastica bianco del disco antifrizione. In tal caso, questo componente dev'essere ispezionato frequentemente (almeno una volta ogni 2 mesi) e, se necessario, sostituito.

Impostazione dell'altezza di taglio

Premete .
Premete i pulsanti freccia su e freccia giù per evidenziare l'opzione Cutting Height (Altezza di taglio), quindi premete .

Nota: Comparirà una schermata che mostra l'altezza di taglio nell'area in cui si trova il robot.

G525124

Nota: Se il valore è negativo, significa che è stata effettuata una reimpostazione dei parametri e che i valori relativi all'altezza delle lame devono essere ricalibrati.
Selezionate Set Target (Imposta obiettivo). Verrà visualizzato un elenco di aree configurate e le relative altezze di taglio. In questo esempio, l'area attiva è quella ciclica (LOOP).

G525125
Evidenziate l'area della quale volete modificare l'altezza di taglio, quindi utilizzate i pulsanti freccia destra e freccia sinistra per selezionare il valore desiderato. Premete per impostare la nuova altezza.

Nota: Se viene modificata l'altezza dell'area attiva, le teste di taglio si solleveranno o si abbasseranno. Se viene modificata l'altezza di un'altra area, le teste di taglio si solleveranno o si abbasseranno quando il robot entrerà in tale area.

G525126
Ripetete la procedura per le altre aree di cui desiderate modificare l'altezza di taglio.
Premete per tornare al menu principale.

Nota: Verrà visualizzata la nuova altezza per l'area attiva.

G525127

Disattivazione del taglio dell'erba in un'area specifica

Questa opzione può tornare utile nel caso in cui vi siano delle aree prive di erba, come un'area ciclica o un'area di collegamento tra due aree erbose. Quando il robot entra in tale area, le teste di taglio vengono disattivate e l'altezza di taglio viene impostata al massimo per tutte le aree configurate.

Nota: Se la macchina deve essere programmata per il lavoro su un’area in cui le teste di taglio sono disabilitate, la macchina funzionerà su quest’area ma le teste di taglio non saranno attive.

Seguite le istruzioni fornite in precedenza per accedere al menu Cutting Height (Altezza di taglio).
Selezionate Set Target (Imposta obiettivo).
Selezionate l'area all'interno della quale non è necessario che venga tagliata l'erba. Scorrete le opzioni disponibili utilizzando i pulsanti freccia destra e freccia sinistra, quindi selezionate Disabled (Disattiva).

G525128
Premete per tornare al menu principale.

LCD Settings (Impostazioni LCD)

Modifica delle impostazioni dello schermo LCD

Premete per alcuni secondi.

G525132
Premete il pulsante freccia destra e freccia sinistra per modificare il contrasto.
Premere le frecce su e giù per evidenziare Temperature Auto Adj. (Reg. auto temperatura). Quando questa opzione è selezionata, il contrasto LCD viene automaticamente regolato in base alla temperatura ambiente. Premete per attivare o disattivare questa opzione.
Premete il pulsante 9 per invertire il bianco e il nero.
Premete il pulsante 0 per ripristinare le impostazioni di fabbrica.
Premete per uscire dal menu.

Menu Service Settings (Impostazioni per la manutenzione)

G525136

Regional Parameters (Parametri regione)

All'interno di questo menu potete impostare il formato della data, il fuso orario del robot, la lingua utilizzata all'interno dei menu e il sistema di unità di misura.

Date Format (Formato data)

La data può essere impostata con il formato GG/MM/AAAA (giorno/mese/anno) o MM/GG/AAAA (mese/giorno/anno).

Time Zone (Fuso orario)

Utilizzate i pulsanti freccia destra e sinistra per selezionare il fuso orario desiderato.

Language (Lingua)

Utilizzate i pulsanti freccia destra e sinistra per selezionare la lingua desiderata.

Unit System (Sistema di unità di misura)

Utilizzate i pulsanti freccia destra e sinistra per selezionare il sistema di unità di misura desiderato. Vengono visualizzate le unità di misura di qualsiasi valore mostrato dal robot.

Connections (Connessioni)

È necessario connettere il robot a una rete per effettuare le seguenti operazioni:

Consentire al robot di comunicare con il portale web in modo che gli utenti possano monitorare lo stato del robot.
Aggiornare la versione del software del robot in modo che il robot possa collegarsi al server remoto con regolarità e verificare se è presente una versione del software più recente. Se è disponibile un aggiornamento, il robot avvia il download in background, proseguendo con il funzionamento regolare. Al termine del periodo di ricarica successivo, il software scaricato sarà stato installato sul robot.

IP Address (Indirizzo IP)

Questa voce mostra l'indirizzo IP attuale del robot, a seconda della modalità in cui si trova il robot. Le varie modalità includono dispositivo mobile, VPN e Wi-Fi.

Mode (Modalità)

Consente di impostare la modalità di funzionamento del robot. L’impostazione può essere OFF (Disattiva), Client, Access point (Punto di accesso), Search for Networks (Cerca reti) e SSID.

Off (Disattiva)

Il robot non sarà connesso a una rete.

Client

Il robot si connetterà alla rete selezionata come client.

Access Point

Il robot utilizzerà il suo modem integrato per generare una propria rete Wi-Fi a cui connettersi.

Search for Networks (Cerca reti)

Questa opzione viene visualizzata quando il robot non è connesso a o non è in grado di rilevare alcuna rete Wi-Fi.

SSID

Questa voce mostra il nome della rete Wi-Fi a cui è connesso il robot, e vi consente di cambiarla. Selezionate {nome della rete} e premete

Sarà visualizzato un elenco di reti.

Panoramica della rete

Gli elementi in grassetto sono quelli a cui il robot è connesso.
Gli elementi in tondo sono disponibili ma non in uso.
[*] indica la rete alla quale è connesso il robot.
[!] indica che la rete a cui è connesso il robot non è crittografata tramite le tecnologie WPA o WPA2. Si tratta pertanto di una rete non sicura, e il simbolo [!] rappresenta un avviso.
[-] indica che la rete è stata disabilitata.

Connessione a un'altra rete conosciuta

Per collegare il robot a un'altra rete conosciuta, evidenziate la rete, premete e selezionate Enable Network (Abilita rete).
Per modificare la rete attuale, selezionate la rete e premete . Sono disponibili le seguenti opzioni:
- Disable Network (Disattiva rete): scollega il robot da questa rete. Il completamento di tale operazione è indicato dal simbolo [-] davanti al nome della rete all'interno dell'elenco.
- Change Password (Modifica password): permette di modificare la password per accedere alla rete dalla macchina.
- Forget Network (Dimentica rete): rimuove la rete dall'elenco di reti conosciute dal robot.

Utilizzo del robot come client

Per il normale funzionamento del robot, si consiglia di impostare quest'ultimo come client Wi-Fi. Ciò consentirà al robot di comunicare con il portale web.

Premete .
Selezionate la voce Connections (Connessioni) e premete .
Selezionate la voce Mode (Modalità) e impostatela come Client. Se il robot non è connesso a una rete Wi-Fi, selezionando l'opzione Search for Networks (Cerca reti) verrà effettuata la ricerca di eventuali reti disponibili, che saranno visualizzate all'interno di un elenco.
Selezionate la rete Wi-Fi desiderata e premete .
Immettete la password della rete utilizzando la pulsantiera.
Selezionate V e premete .

Operations (Funzionamento)

Questo menu consente di impostare diversi parametri di funzionamento:

Min Temp (Temperatura minima)

Imposta la temperatura minima di funzionamento del robot.

Nota: Il taglio dell'erba a una temperatura troppo bassa può danneggiare l'erba stessa.

Edit Parcels Percentage (Modifica delle percentuali delle aree)

Questa opzione consente di visualizzare e modificare i valori delle percentuali assegnate a ciascuna area definita. Il valore della percentuale assegnata a un'area determina la porzione di tempo che il robot dedica al taglio dell'erba di quell'area. Un programma definito per la falciatura in aree specifiche ha la priorità sui valori delle percentuali.

Brake On Idle (Attiva i freni in modalità di attesa)

Quando questa opzione è attiva, almeno uno dei freni verrà attivato quando il robot è fermo. Ciò impedisce al robot di scivolare lungo una pendenza se:

il robot si è arrestato per via di un allarme
l'utente ha arrestato manualmente il robot
il coperchio del pulsante Stop è aperto

Se i freni sono stati attivati per via di quest'opzione, potete disattivarli (o attivarli nuovamente) premendo il pulsante 5. I freni saranno inoltre disattivati quando il robot riprenderà il normale funzionamento.

Non è necessario impostare quest'opzione se il terreno di lavoro è in piano, e l'opzione stessa è disattivata per impostazione predefinita.

Max Short Cycles Allowed (Numero massimo di cicli brevi consentiti)

Questo parametro imposta il numero massimo di volte in cui il robot farà ritorno alla stazione dopo aver effettuato un ciclo breve, prima che si attivi un allarme.

Device (Dispositivo)

Questo menu elenca le caratteristiche del dispositivo e consente di modificare il nome del robot.

Modifica del nome del robot

Per impostazione predefinita, il nome del robot corrisponde al numero di serie.

Premete .
Premete i pulsanti freccia per selezionare Device Info (Info dispositivo) quindi premete .
Selezionate Robot Name (Nome del robot) e premete .
Selezionate la freccia indietro per cancellare il nome attuale.
Utilizzate la pulsantiera alfanumerica per immettere il nuovo nome. Selezionate ciascun carattere richiesto e premete per immetterlo.
Selezionate V nella riga inferiore e premete .
Premete per accettare il nuovo nome.
Premete per tornare al menu principale.

Codice di attivazione

Il codice di attivazione è un numero a quattro cifre riportato sulla scheda di registrazione fornita con ciascun robot.

Accesso alle informazioni relative al dispositivo

Premete .
Premete i pulsanti freccia per selezionare Device (Dispositivo) quindi premete .
Selezionate Device Info (Info dispositivo) e premete .
Utilizzate le frecce e per spostarvi all'interno dell'elenco.

Opzioni del menu Device Info (Info dispositivo)

Robot Name (Nome del robot)

Il nome del robot.

Serial Number (Numero di serie)

Il numero di serie del robot.

Latitude (Latitudine)

La latitudine della posizione attuale del robot.

Longitude (Longitudine)

La longitudine della posizione attuale del robot.

Visible Satellites (Satelliti visibili)

Il numero di satelliti che il robot riesce a rilevare al momento.

APN

Il codice identificativo della rete dell'access point.

MAC Address (Indirizzo MAC)

L'indirizzo MAC del robot.

System Version (Versione sistema)

Software Version (Versione software)

La versione software attuale.

Details (Dettagli)

Brain Version (Versione unità di elaborazione)

La versione attuale dell'intelligenza artificiale (IA). Utilizzate questa opzione quando segnalate un problema.

Bootloader Details (Dettagli bootloader)

Questa opzione mostra un elenco delle componenti software. È consigliabile indicare i valori mostrati qui quando segnalate un problema.

Firmware Details (Dettagli firmware)

Questa opzione mostra un elenco delle componenti software. È consigliabile indicare i valori mostrati qui quando segnalate un problema.

Manutenzione

Panoramica della manutenzione

Il termine "manutenzione" fa riferimento a una serie di azioni che devono essere svolte con regolarità durante l'intera stagione di taglio dell'erba.
Gli intervalli di manutenzione variano in parte in base al carico operativo del robot, ma si consiglia di affidare la manutenzione di quest'ultimo a un tecnico autorizzato almeno una volta all'anno.
Mentre effettuate operazioni di manutenzione sul robot per garantirne le prestazioni ottimali, non tentate di modificare in alcun modo il robot. In caso contrario, potreste alterarne il funzionamento, causando incidenti e danneggiando dei componenti.

Nota: Se notate un qualsiasi comportamento insolito o dei danni, rivolgetevi a un tecnico.
Quando seguite le procedure di manutenzione, rispettate le seguenti norme per la sicurezza:
- Arrestate la macchina: spegnete sempre la macchina e attendete che tutte le parti in movimento si fermino prima di maneggiare la macchina.
- Utilizzate il dispositivo di disattivazione nei seguenti casi:
  - Prima di eseguire interventi sulla macchina o di sollevarla.
  - Prima di pulire un intasamento.
  - Prima di controllare, pulire o eseguire interventi sulla macchina.
  - Dopo che la macchina è entrata a contatto con un oggetto estraneo, prima di verificare l'eventuale presenza di danni alla macchina.
  - Se la macchina inizia a vibrare in modo insolito.
  - Mantenete adeguatamente serrati tutti i dadi, i bulloni e le viti, per assicurarvi che la macchina funzioni nelle migliori condizioni di sicurezza.
  - Utilizzate i guanti: guanti protettivi devono essere indossati ogniqualvolta si utilizza la macchina.
  - Utilizzate sempre componenti OEM (Original Equipment Manufacturer, del produttore originale delle apparecchiature). Oltre a presentare un rischio di incidenti, l'utilizzo di qualsiasi componente non OEM farà decadere la garanzia in caso di danni da esso risultanti.

Piano di manutenzione consigliato

Nota: Le seguenti procedure devono essere seguite in base alla frequenza consigliata se si impiega con regolarità il robot

Nota: Durante l'intera stagione di utilizzo, controllate con regolarità che tutti i dadi, i bulloni e le viti siano serrati adeguatamente. Serrate eventuali dispositivi di fissaggio lenti, e nel caso in cui vi siano danni o prove di un problema contattate un distributore Toro autorizzato.

Intervallo di manutenzione	Procedura di manutenzione
Prima di ogni utilizzo o quotidianamente	Pulizia regolare (in clima umido)
Ogni 40 ore	Pulizia dei contatti di ricarica
	Pulizia dei sensori sonar
	Pulizia delle ruote anteriori
	Pulizia dell'assale delle ruote anteriori
	Pulizia delle teste di taglio
	Ispezione dell'apparato di taglio
	Pulizia delle ruote posteriori
Ogni 6 mesi	Controllo del cablaggio
Ogni 6 mesi	Sostituzione delle lame di taglio
Annualmente o prima del rimessaggio	Manutenzione della batteria
Annualmente o prima del rimessaggio	Rimessaggio

Procedure pre-manutenzione

Preparazione per la manutenzione

Spegnete la macchina premendo e tenendo premuto per alcuni secondi il pulsante del tastierino.

Nota: Al termine della stagione di taglio, è necessario spegnere l'interruttore di accensione principale.

G593372

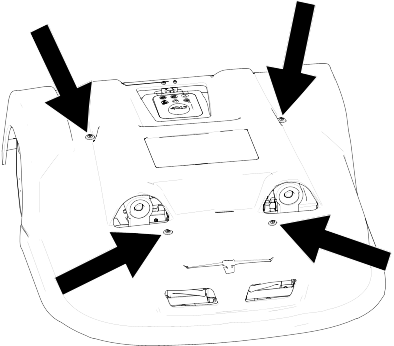

Rimuovete la scocca del corpo.
1. Sollevate la scocca del corpo per scollegarla dallo chassis presso uno qualsiasi dei punti di attacco.
2. Ripetete l'operazione per gli altri punti di attacco.
3. Sollevate l'intera scocca del corpo separandola dallo chassis.

G594713

Utilizzando la maniglia sulla parte anteriore della macchina, sollevate quest'ultima e posizionatela in piedi sulla parte posteriore.

Manutenzione dell'apparato di taglio

Ispezione dell'apparato di taglio

Ispezionate le lame, i bulloni delle lame e il gruppo del disco di taglio con cadenza settimanale per il corretto funzionamento dell'apparato di taglio.

Sostituzione delle lame di taglio

Le buone condizioni delle lame di taglio sono fondamentali per prestazioni di taglio soddisfacenti. La durata della vita utile delle lame dipende da una serie di fattori. Le parti per il gruppo del disco di taglio dovrebbero essere sostituite ogni volta che subiscono danni.

Avvertenza

Le lame sono affilate e potrebbero causare la morte o gravi ferite in caso di contatto.

Fate attenzione quando sostituite o pulite le lame.

G594830

Preparate la macchina per la manutenzione.
Ruotate il disco in modo che i fori siano allineati con le viti delle lame .
Rimuovete le lame rimuovendo le
viti .
Montate le nuove lame e serrate le viti a una coppia di 2 N·m.

Nota: Orientate le lame in modo che le rondelle tocchino la superficie del disco .

Nota: A seguito di qualsiasi intervento relativo alle teste di taglio, fate ruotare ciascuna di esse indipendentemente dalle altre e controllate che far ruotare una di loro non faccia ruotare le altre.

Pulizia

Pulizia della macchina

Durante periodi caratterizzati da un clima umido è necessario assicurarsi che non si verifichino accumuli di fango ed erba sulle parti in movimento, ovvero le ruote e le teste di taglio. Tali parti devono essere ispezionate e pulite con cadenza giornaliera.

Preparate la macchina per la manutenzione.
Rimuovete eventuali accumuli di sporco ed erba utilizzando un soffiatore, dell'aria compressa e/o una spazzola metallica.
Strofinate il corpo della macchina con un panno morbido e umido o con una spugna.
Se il corpo della macchina è molto sporco, utilizzate una soluzione saponosa.

Importante

Non utilizzate mai dei solventi.

Pulizia dei contatti di ricarica

Preparate la macchina per la manutenzione.
Strofinate la superficie dei contatti di ricarica con della carta vetrata a grana fina (grana 120 o superiore) fino a quando i contatti non appaiono puliti.
G593408

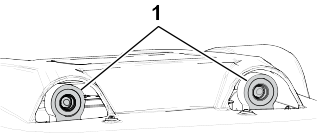

1. Contatti di ricarica

Pulizia dei sensori sonar

I sensori sonar devono restare puliti per il corretto funzionamento. Tutti i sensori devono funzionare correttamente. Nel caso in cui uno qualsiasi dei sensori non funzioni come previsto, si attiverà un allarme.

G594714

Rimuovete eventuali tracce di fango, erba o sporco dai sensori sonar e puliteli utilizzando un panno umido.

Importante

Non utilizzate dell'acqua per pulire i sensori.

Pulizia delle ruote anteriori

Rimuovete eventuali tracce di fango ed erba utilizzando una spazzola metallica o un panno..
Controllate che le ruote girino liberamente e che non ci sia un gioco eccessivo. In caso di gioco eccessivo, sostituite le ruote.

Pulizia degli assali delle ruote anteriori

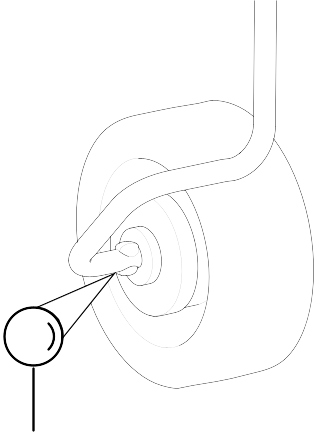

G593911

Pulite gli assali delle ruote anteriori utilizzando una spazzola e/o un panno.
Ispezionate visivamente gli assali. In caso di problemi, sostituite gli assali.

Pulizia delle teste di taglio

G593451

Preparate la macchina per la manutenzione.
Pulite le teste di taglio utilizzando una spazzola. Se avete a disposizione dell'aria compressa, è preferibile utilizzare quest'ultima per la pulizia.
Assicuratevi che le intere teste di taglio si muovano avanti e indietro liberamente.

Pulizia dei dischi di taglio

Questa procedura dev'essere effettuata con cadenza settimanale. Ciò è particolarmente importante nel caso in cui l'altezza di taglio sia stata impostata a 25 mm o meno. In tale occorrenza, l'usura sui dischi antifrizione è maggiore, e potrebbe essere necessario sostituire i dischi almeno una volta ogni 2 mesi.

Preparate la macchina per la manutenzione.
Pulite i dischi di taglio utilizzando una spazzola. Se avete a disposizione dell'aria compressa, è preferibile utilizzare quest'ultima per la pulizia.
Verificate che i dischi di taglio ruotino liberamente. In caso di problemi, sostituite i dischi di taglio.

Pulizia delle ruote posteriori

Rimuovete eventuali tracce di fango ed erba utilizzando una spazzola metallica.

Manutenzione dell'impianto elettrico

Controllo del cablaggio

Preparate la macchina per la manutenzione.
Ispezionate visivamente il cablaggio presente sotto il robot. Se notate dei problemi, contattate un distributore Toro autorizzato.

Manutenzione della batteria

Il funzionamento automatico (programmato) del robot ottimizza la durata della batteria. Si consiglia di lasciare che il robot gestisca i propri cicli di lavoro. Se i cicli di lavoro vi sembrano insolitamente brevi, contattate un distributore Toro autorizzato per verificare le condizioni della batteria.

Nota: È possibile monitorare i cicli di lavoro tramite il portale.

	Il robot è conforme agli standard europei.
	Riciclaggio: le attrezzature elettriche ed elettroniche di scarto sono soggette alla raccolta differenziata. Riciclate il robot secondo gli standard in vigore.
Icone sulla batteria
	Assicuratevi di aver letto la documentazione prima di maneggiare e utilizzare la batteria.
	Non lasciate che la batteria entri a contatto con dell'acqua.
	Attenzione: maneggiate e utilizzate la batteria con cautela. Non schiacciatela, riscaldatela, incendiatela, create cortocircuiti, smontatela o immergetela in alcun liquido. Rischio di fuoriuscita o rottura. Non effettuate la ricarica a temperature inferiori a 0°C. Utilizzate solo il caricatore specificato nel Manuale dell'operatore.
	Riciclate la batteria. Fate riferimento al Manuale dell'operatore per istruzioni relative al riciclaggio della batteria.
	Indica la polarità della batteria.

APN	Access Point Name (nome access point, GSM)
BMS	Battery Management System (sistema di gestione della batteria)
LFP	Lithium Ferrous Phosphorous (litio-ferro-fosfato)
UWB	Ultra Wide Band (banda ultra larga)
CPU	Central Processing Unit (unità di elaborazione centrale)
GPS	Global Positioning System (sistema di posizionamento globale)
AP	Access Point (Wi-Fi)
RTK	Real Time Kinematic (cinematica in tempo reale)
GNSS	Global Navigation Satellite System (sistema globale di navigazione satellitare)
PoE	Power over Ethernet
RTCM	Radio Technical Commission for Maritime Services (uno standard di trasmissione dati GNSS in tempo reale)
