Kit de contrapesos traseros
Cortacésped de asiento Z
Master 4000
Instrucciones de
instalación
Preparación
de la máquina
Nota: Antes de instalar este kit, retire cualquier componente conectado
al receptor trasero de 2". Use la tapa suministrada para
bloquear el receptor.
-
Aparque la
máquina en una superficie nivelada.
-
Desengrane
el mando de control de las cuchillas (TDF) y ponga las palancas de
control de movimiento hacia fuera a la posición
Neutral-Bloqueo.
-
Ponga el
freno de estacionamiento.
-
Apague la
máquina, retire la llave y espere a que se detengan todas las
piezas en movimiento antes de abandonar el puesto
del operador.
-
Deje que
los componentes de la máquina se enfríen antes de realizar
tareas de mantenimiento.
Instalación
del kit de contrapesos
Piezas
necesarias
| 6
|
Placa de contrapeso |
| 1
|
Cubierta de placa |
| 2
|
Tuerca rápida |
| 4
|
Perno
|
| 4
|
Tuerca
|
-

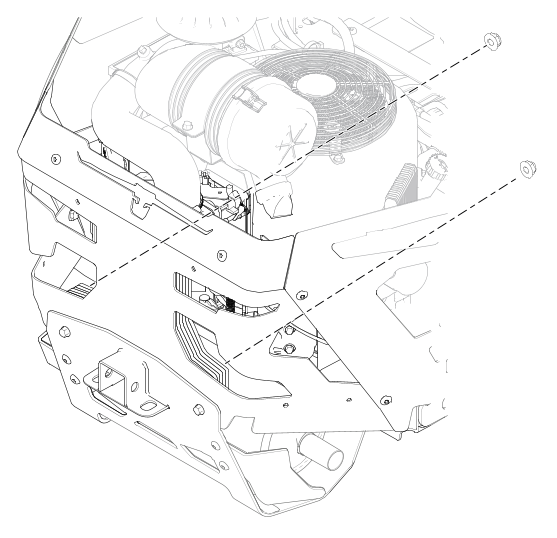

Retire y
deseche las dos tuercas y los dos pernos de la protección del
motor trasero inferior.
-

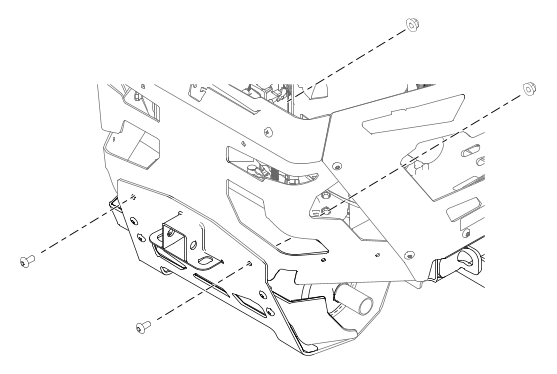

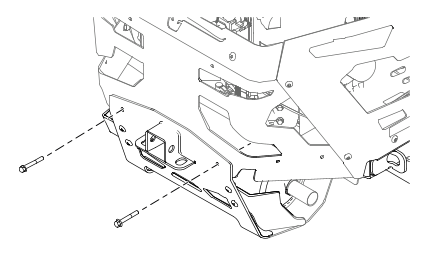

Coloque los
dos pernos en la protección del motor trasero.
-

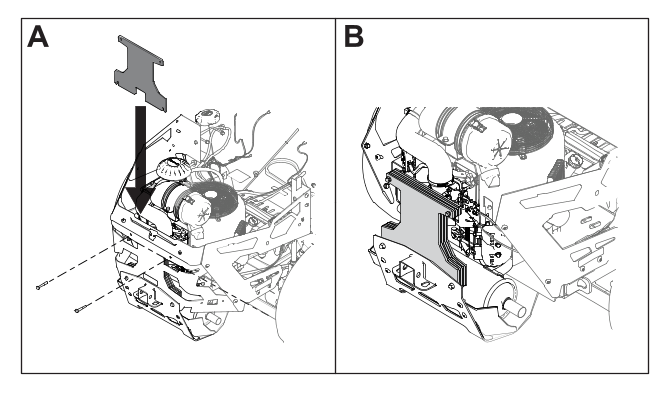

Instale cada
contrapeso trasero con los pernos en la parte inferior de la protección
del motor para cargar los contrapesos en las
ranuras.
-
Sujete los
contrapesos con dos tuercas en los pernos inferiores.
-

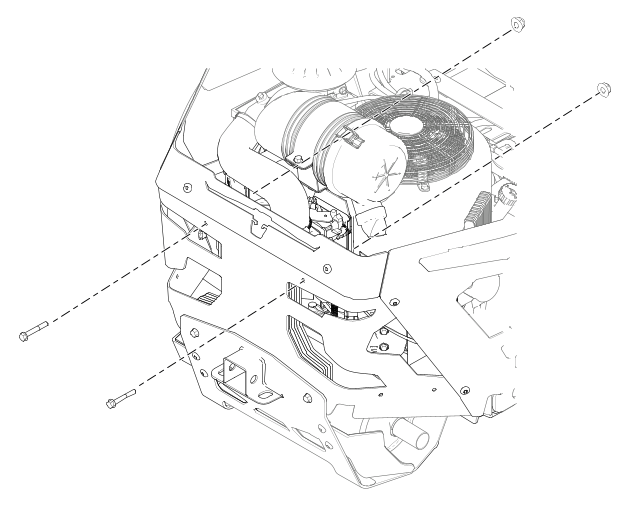

Coloque dos
pernos a través de la parte superior de los contrapesos y sujete
con dos tuercas.
-

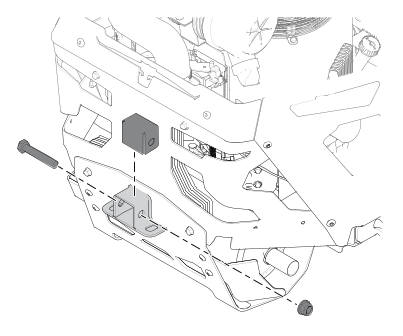

Instale la
cubierta del receptor.
