Kit do depósito de combustível

Unidade de tração Greensmaster® 3300, 3320, 3400 ou 3420 TriFlex®

Preparação da máquina

  1. Estacione a máquina numa superfície nivelada.
  2. Se estiver equipada com unidades de corte ou acessórios, desça-as até ao solo.
  3. Engate o travão de estacionamento, desligue o motor e aguarde até que todas as peças móveis parem, e retire a chave.
  4. Espere até a máquina arrefecer.

Remoção do depósito de combustível

  1. Perigo
    Em determinadas circunstâncias, o combustível é extremamente inflamável e altamente explosivo. Um incêndio ou explosão de combustível pode resultar em queimaduras e danos materiais.
    Consulte o seu Manual do utilizador para uma lista completa das precauções a tomar.

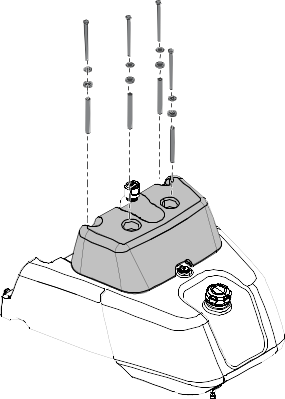

    Remova as ferragens que fixam o depósito de deteção de fugas e remova o depósito de deteção de fugas.
    Nota: Guarde as ferragens e o depósito de deteção de fugas.
    Graphic
    G603481

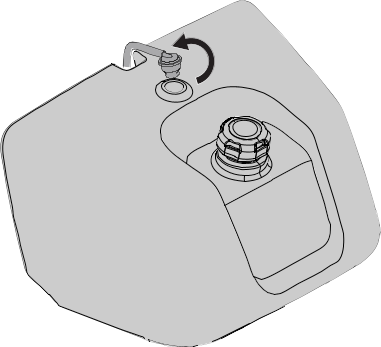

  2. Esvazie o depósito de combustível. Consulte o Manual do utilizador para ler as instruções.

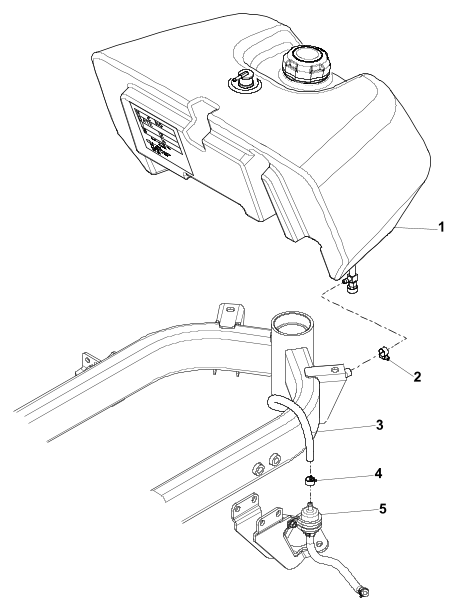

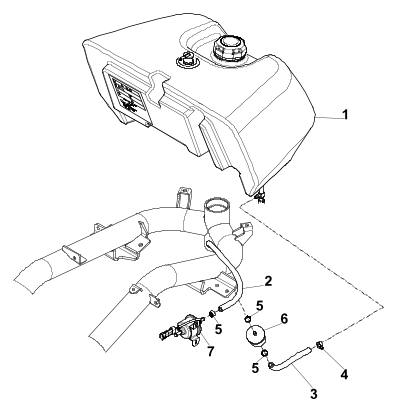

  3. Retire a válvula de combustível e as ferragens que fixam o depósito de combustível à máquina. Retire e elimine o depósito de combustível existente.
    Graphic
    G603485
  4. Retire e elimine os tubos de combustível existentes.
  5. Para os modelos a gasolina, não retire o filtro de combustível e a bomba de combustível.
  6. Para os modelos a gasóleo, retire o filtro de combustível, mas não retire a bomba de combustível.

Instalação do depósito de combustível a gasolina (modelo n.º 164-5502)

Peças necessárias
1
Depósito de combustível a gasolina
1
Braçadeira pequena do radiador
1
Tubo de combustível (43,18 cm)
1
Braçadeira de tubos
  1. Instale o tubo de 43,18 cm na válvula, na parte inferior do novo depósito de combustível com a braçadeira pequena do radiador .
    Graphic
    G603745
  2. Encaminhe o tubo de 43,18 cm conforme mostrado e coloque o depósito de combustível na máquina.

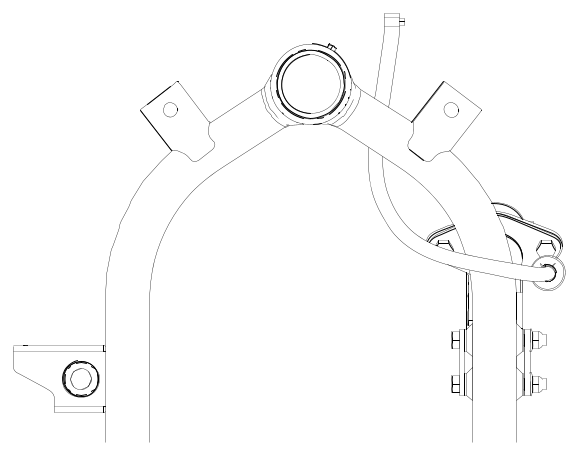

    Imagem 1 Mostrada a vista de cima
    Graphic
    G603545
  3. Fixe o depósito de combustível na máquina com as ferragens do depósito de combustível removidas anteriormente.
  4. Deslize uma braçadeira de tubos para o tubo.
  5. Instale o tubo no filtro de combustível e prenda-o com uma braçadeira de tubos.
  6. Instale o depósito de deteção de fugas removido anteriormente e fixe-o, apertando com a mão, com as ferragens removidas anteriormente.

Instalação do depósito de combustível a gasóleo (modelo n.º 164-5503)

Peças necessárias
1
Depósito de combustível a gasóleo
1
Braçadeira pequena do radiador
1
Tubo de combustível (35,56 cm)
1
Tubo de combustível (17,78 cm)
3
Dispositivo de abraçadeira de tubos
1
Filtro de combustível
  1. Instale o tubo de 17,78 cm na válvula, na parte inferior do novo depósito de combustível com a braçadeira pequena do radiador .
    Graphic
    G603748
  2. Deslize uma braçadeira de tubos para o tubo de 17,78 cm.
  3. Instale o tubo de 17,78 cm no novo filtro de combustível e prenda-o com uma braçadeira de tubos.
  4. Deslize uma braçadeira de tubos para o tubo de 35,56 cm.
  5. Instale o tubo de 35,56 cm no novo filtro de combustível e prenda-o com uma braçadeira de tubos.
  6. Encaminhe o tubo de 35,56 cm conforme mostrado e coloque o depósito de combustível na máquina.

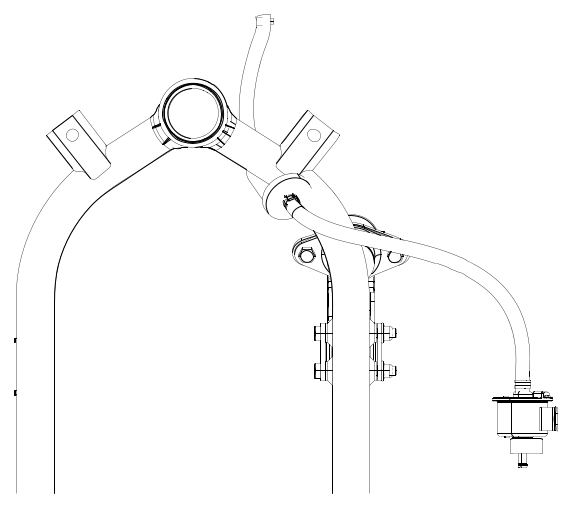

    Imagem 2 Mostrada a vista de cima
    Graphic
    G603546
  7. Fixe o depósito de combustível na máquina com as ferragens do depósito de combustível removido anteriormente.
  8. Deslize uma braçadeira de tubos para o tubo de 35,56 cm.
  9. Instale o tubo na bomba de combustível e prenda-o com uma braçadeira de tubos.
  10. Instale o depósito de deteção de fugas removido anteriormente e fixe-o, apertando com a mão, com as ferragens removidas anteriormente.

Acabamento da instalação

  1. Para ferrar o sistema de combustível, rode a chave na ignição para a posição Ligar durante 10 a 15 segundos, o que permite bombear combustível para ferrar o sistema.
    Importante
    Não utilize o motor de arranque do motor para arrancar o motor e assim ferrar o sistema de combustível. Isto danificará o motor de arranque.

  2. Procure fugas de combustível e repare-as conforme necessário.
