燃料タンクキット

Greensmaster® 3320、3400、または3420, TriFlex®トラクションユニット

マシンの準備を行う

  1. 平らな場所に駐車する。
  2. カッティングユニットやアタッチメントが装備されている場合は、それらを地面に降ろす。
  3. パーキングブレーキをかけ、エンジンを停止し、マシンの動きが完全に止まるのを待ってから、キーを抜く。
  4. マシンが冷えるまで待つ。

燃料タンクを取り外す

  1. 危険
    燃料は極めて引火性が高く、場合によっては爆発の危険性があります。燃料による発火や爆発は、やけどや火災などを引き起こしたり、財産に損害を与えたりする恐れがあります。
    燃料に関する注意事項のリスト全般は、オペレーターズマニュアルを参照してください。

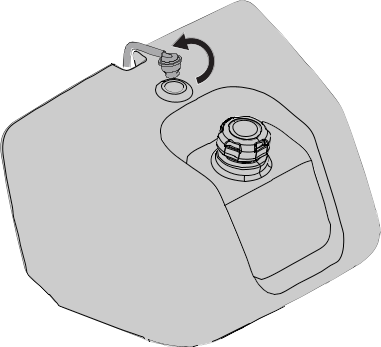

    漏れ検知タンクを固定している金具を取り外し、漏れ検知タンクを取り外す。
    注： 金具と漏れ検知タンクを保管しておく。
    Graphic
    G603481
  2. 燃料タンクの内部清掃を行う。手順については、オペレーターズマニュアルを参照してください。

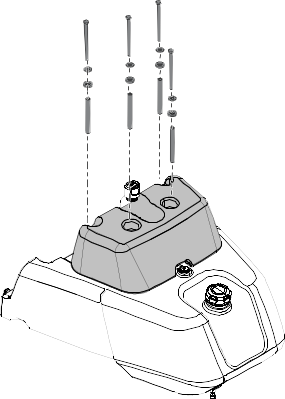

  3. 燃料バルブと、燃料タンクをマシンに固定している金具を取り外す。燃料タンクを取り外して廃棄する。
    Graphic
    G603485
  4. 既存の燃料ホースを取り外して廃棄する。
  5. ガソリンエンジンモデルの場合は、燃料フィルターと燃料ポンプは取り外さないでください。
  6. ディーゼルエンジンモデルの場合は、燃料フィルターを取り外しますが、燃料ポンプは取り外さないでください。

ガソリン燃料タンク（モデル番号 164-5502）の取り付け

必要なパーツ
1
ガソリン燃料タンク
1
小型ラジエータークランプ
1
燃料ホース (43.18 cm)
1
ホースクランプ

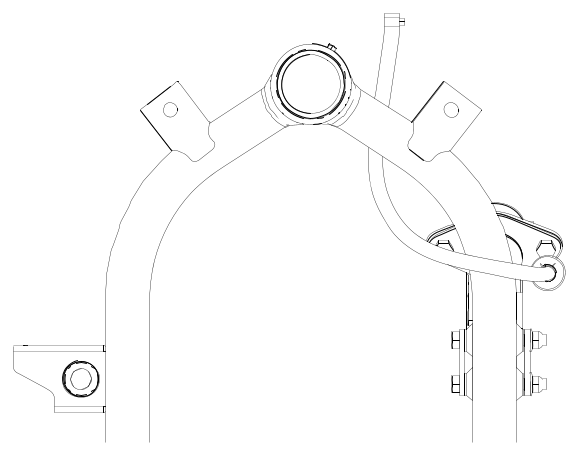

  1. 小型ラジエータークランプを使って、43.18 cmのホースを新しい燃料タンク底部のバルブに取り付ける。
    Graphic
    G603745

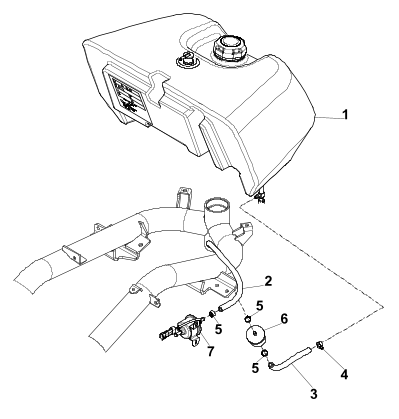

  2. 図示のように43.18 cmのホースを取り回し、燃料タンクをマシンに設置する。
    図  1 上面図を表示
    Graphic
    G603545
  3. 以前に取り外した燃料タンク用部品を使って、燃料タンクをマシンに固定する。
  4. ホースクランプでホースを固定する。
  5. ホースを燃料フィルターに取り付け、ホースクランプで固定する。
  6. 以前取り外したリークディテクタータンクを取り付け、取り外した部品を使って手で固定する。

ディーゼル燃料タンク（モデル番号 164-5503）の取り付け

必要なパーツ
1
ディーゼル燃料タンク
1
小型ラジエータークランプ
1
燃料ホース (35.56 cm)
1
燃料ホース (17.78 cm)
3
ホースクランプ
1
燃料フィルタ

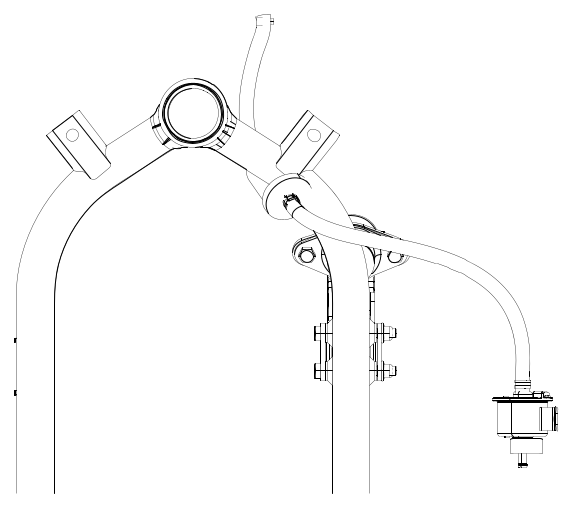

  1. 小型ラジエータークランプを使って、17.78 cmのホースを新しい燃料タンク底部のバルブに取り付ける。
    Graphic
    G603748
  2. ホースクランプで17.78 cmのホースを固定する。
  3. 17.78 cmのホースを新しい燃料フィルターに取り付け、ホースクランプで固定する。
  4. ホースクランプで35.56 cmのホースを固定する。
  5. 35.56 cmのホースを新製品燃料フィルターに取り付け、ホースクランプで固定する。

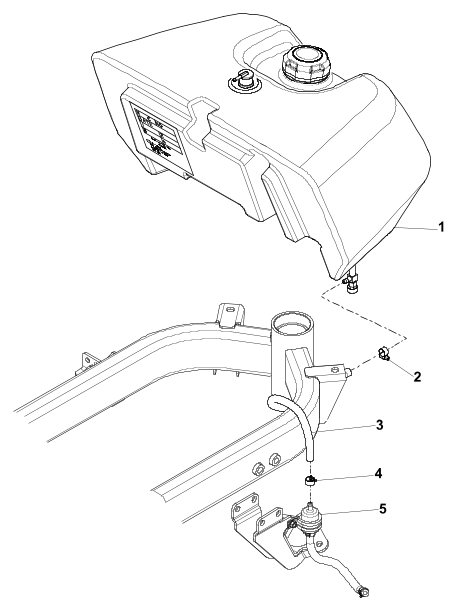

  6. 図示のように35.56 cmのホースを取り回し、燃料タンクをマシンに設置する。
    図  2 上面図を表示
    Graphic
    G603546
  7. 以前に取り外した燃料タンク用留め具を使って、燃料タンクをマシンに固定する。
  8. ホースクランプで35.56 cmのホースを固定する。
  9. ホースを燃料ポンプに取り付け、ホースクランプで固定する。
  10. 以前取り外したリークディテクタータンクを取り付け、取り外した部品を使って手で固定する。

取り付けを完了する

  1. キースイッチを10～15秒間オンの位置に回し、電動燃料ポンプが燃料システムの空気抜きを行えるようにする。
    重要
    燃料システムのプライミングのために、スターターモーターを使ってエンジンをクランキングしないこと。スターターモーターが損傷する可能性があります。

  2. 漏れがないか確認し、必要に応じて修理する。
