Sæt til brændstoftank

Greensmaster® 3300, 3320, 3400 eller 3420 Triflex®-traktionsenhed

Klargøring af maskinen

  1. Parker maskinen på en plan overflade.
  2. Hvis den er udstyret med klippeenheder eller redskaber, skal du nedsænke dem til jorden.
  3. Aktiver parkeringsbremsen, sluk for motoren, vent, til al maskinbevægelse er standset, og fjern nøglen.
  4. Vent, indtil maskinen er kølet af.

Afmontering af brændstoftanken

  1. Fare
    I visse tilfælde er brændstof meget brandfarligt og yderst eksplosivt. En brand eller eksplosion forårsaget af brændstof kan give dig eller andre forbrændinger samt medføre tingsskade.
    Se betjeningsvejledningen for en komplet liste over brændstofrelaterede forholdsregler.

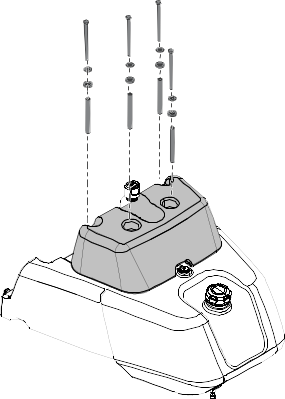

    Afmonter fastgørelsesanordningen, der fastgør lækagedetektortanken, og fjern lækagedetektortanken.
    Bemærk: Behold fastgørelsesanordningen og lækagedetektortanken.
    Graphic
    G603481

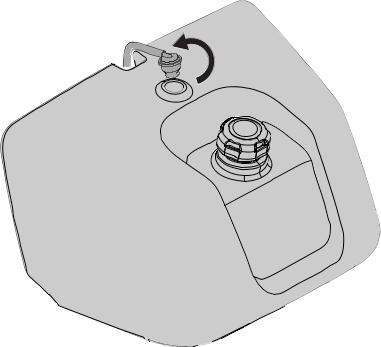

  2. Tømning af brændstoftanken. Se betjeningsvejledningen for instruktioner.
  3. Afmonter brændstofventilen og fastgørelsesanordningen, der fastgør brændstoftanken til maskinen. Afmonter og kasser brændstoftanken.
    Graphic
    G603485
  4. Afmonter og kasser de eksisterende brændstofslanger.
  5. På benzinmodeller må brændstoffilteret og brændstofpumpen ikke fjernes.
  6. På dieselmodeller skal brændstoffilteret fjernes, men ikke brændstofpumpen.

Montering af benzintanken (modelnr. 164-5502)

Påkrævede dele
1
Benzintank
1
Lille radiatorklemme
1
Brændstofslange [43,18 cm]
1
Slangeklemme

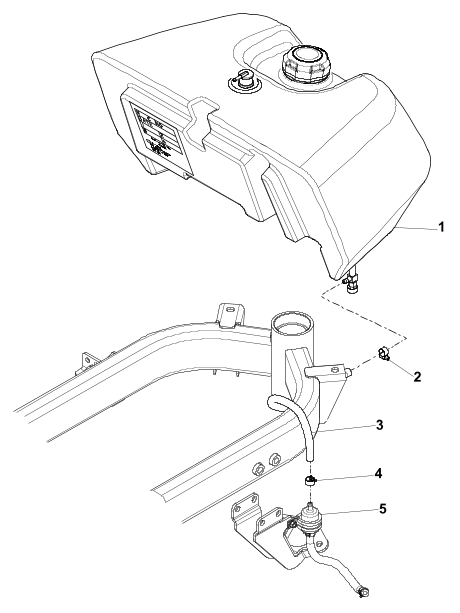

  1. Monter slangen på 43,18 cm på ventilen i bunden af den nye brændstoftank med den lille radiatorklemme .
    Graphic
    G603745

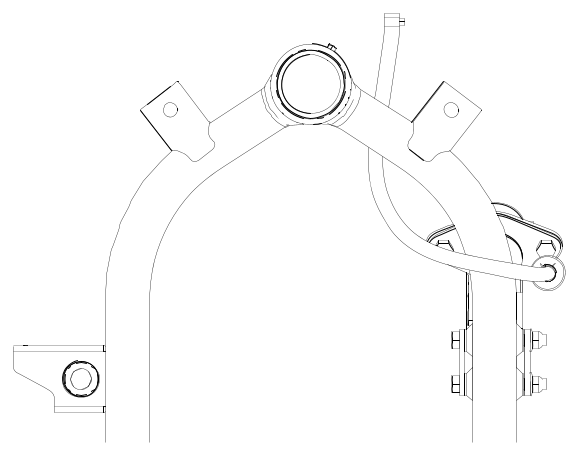

  2. Før slangen på 43,18 cm som vist, og placer brændstoftanken på maskinen.
    Figur 1 Set oppefra
    Graphic
    G603545
  3. Fastgør brændstoftanken på maskinen med de fastgørelsesanordninger til brændstoftanken, der tidligere blev fjernet.
  4. Skub en slangeklemme på slangen.
  5. Monter slangen på brændstoffilteret , og fastgør slangen med slangeklemmen.
  6. Monter lækagedetektortanken, der tidligere blev fjernet, og fastgør den manuelt med de fastgørelsesanordninger, der tidligere blev fjernet.

Montering af dieseltanken (modelnr. 164-5503)

Påkrævede dele
1
Dieseltank
1
Lille radiatorklemme
1
Brændstofslange [35,56 cm]
1
Brændstofslange [17,78 cm]
3
Slangeklemme
1
Brændstoffilter

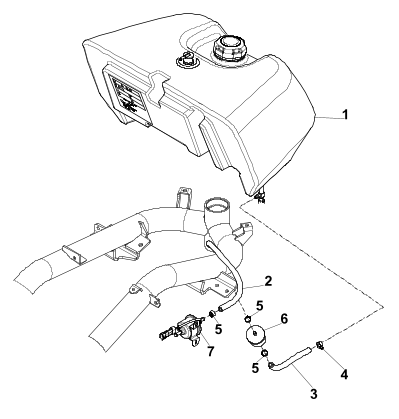

  1. Monter slangen på 17,78 cm på ventilen i bunden af den nye brændstoftank med den lille radiatorklemme .
    Graphic
    G603748
  2. Skub en slangeklemme på den 17,78 cm lange slange.
  3. Monter slangen på 17,78 cm på det nye brændstoffilter , og fastgør slangen med slangeklemmen.
  4. Skub en slangeklemme på den 35,56 cm lange slange.
  5. Monter slangen på 35,56 cm på det nye brændstoffilter, og fastgør slangen med slangeklemmen.

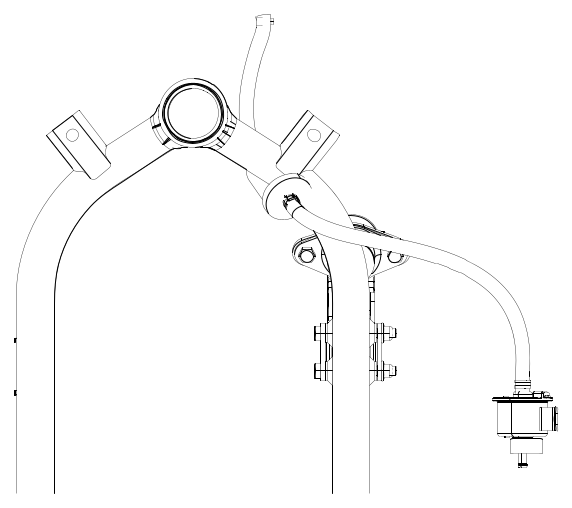

  6. Før slangen på 35,56 cm som vist, og placer brændstoftanken på maskinen.
    Figur 2 Set oppefra
    Graphic
    G603546
  7. Fastgør brændstoftanken på maskinen med de fastgørelsesanordninger til brændstoftanken, der tidligere blev fjernet.
  8. Skub en slangeklemme på den 35,56 cm lange slange.
  9. Monter slangen på brændstofpumpen , og fastgør slangen med slangeklemmen.
  10. Monter lækagedetektortanken, der tidligere blev fjernet, og fastgør den manuelt med de fastgørelsesanordninger, der tidligere blev fjernet.

Færdiggørelse af monteringen

  1. Drej nøglekontakten til positionen On (til) i 10-15 sekunder, så den elektriske brændstofpumpe får mulighed for at spæde brændstofsystemet.
    Vigtigt
    Brug ikke startmotoren til at tørne motoren, når brændstofsystemet skal spædes. Dette vil beskadige startmotoren.

  2. Tjek for lækager, og reparer dem efter behov.
