Ελκυστήρες Reelmaster 3555, 3575 και 3550

Ασφάλεια

Γενικές πληροφορίες ασφαλείας

Αυτό το προϊόν είναι ικανό να ακρωτηριάσει άκρα και να εκτοξεύσει αντικείμενα.
Διαβάστε και κατανοήστε τα περιεχόμενα του παρόντος Εγχειριδίου Χειριστή πριν θέσετε τον κινητήρα σε λειτουργία.
Ο χειρισμός του μηχανήματος απαιτεί την πλήρη προσοχή σας. Μην ασχολείστε με δραστηριότητες που σας αποσπούν την προσοχή, καθώς αυτό θα μπορούσε να οδηγήσει σε τραυματισμό ή υλικές βλάβες.
Μην πλησιάζετε τα χέρια ή τα πόδια σας κοντά στα κινούμενα μέρη του μηχανήματος.
Μη θέτετε το μηχάνημα σε λειτουργία αν όλα τα προστατευτικά καλύμματα και οι άλλες προστατευτικές διατάξεις ασφαλείας δεν είναι στη θέση τους ή δεν λειτουργούν κανονικά.
Κρατήστε τους διερχομένους και τα παιδιά μακριά από τον χώρο λειτουργίας του μηχανήματος. Μην επιτρέπετε ποτέ τον χειρισμό του μηχανήματος από παιδιά.
Σβήστε τον κινητήρα, αφαιρέστε το κλειδί και περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη προτού απομακρυνθείτε από τη θέση χειριστή. Πριν προβείτε σε ρύθμιση, σέρβις, καθαρισμό ή αποθήκευση του μηχανήματος, αφήστε το μηχάνημα να κρυώσει.

Η ακατάλληλη χρήση ή συντήρηση του μηχανήματος μπορεί να οδηγήσει σε τραυματισμό. Για να μειώσετε τις πιθανότητες τραυματισμού, ακολουθείτε τις παρούσες οδηγίες για την ασφάλεια και δίνετε πάντα προσοχή στο προειδοποιητικό σύμβολο

, το οποίο συνοδεύει οδηγίες για την προσωπική ασφάλεια με τις ενδείξεις Προσοχή, Προειδοποίηση ή Κίνδυνος. Η μη συμμόρφωση με αυτές τις οδηγίες μπορεί να προκαλέσει σωματικές βλάβες ή θάνατο.

Ασφάλεια πριν από τη λειτουργία

Μην επιτρέπετε ποτέ τον χειρισμό ή το σέρβις του μηχανήματος από παιδιά ή μη εκπαιδευμένα άτομα. Βάσει του εθνικού κανονιστικού πλαισίου ενδέχεται να τίθενται περιορισμοί όσον αφορά την ηλικία του χειριστή. Ο ιδιοκτήτης είναι υπεύθυνος για την εκπαίδευση όλων των χειριστών και μηχανικών.
Εξοικειωθείτε με τον ασφαλή χειρισμό του μηχανήματος, τα χειριστήρια, καθώς και τα σήματα ασφαλείας.
Πριν απομακρυνθείτε από τη θέση του χειριστή, κάντε τις ακόλουθες ενέργειες:
- Σταθμεύστε το μηχάνημα σε επίπεδο έδαφος
- Αποσυμπλέξτε και χαμηλώστε τις μονάδες κοπής.
- Βάλτε φρένο στάθμευσης.
- Σβήστε τον κινητήρα και αφαιρέστε το κλειδί.
- Περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη.
- Πριν προβείτε σε ρύθμιση, σέρβις, καθαρισμό ή αποθήκευση του μηχανήματος, αφήστε το μηχάνημα να κρυώσει.
Μάθετε πώς να ακινητοποιείτε το μηχάνημα και πώς να σβήνετε τον κινητήρα με γρήγορες κινήσεις.
Μη θέτετε το μηχάνημα σε λειτουργία αν όλα τα προστατευτικά καλύμματα και οι άλλες προστατευτικές διατάξεις ασφαλείας δεν είναι στη θέση τους ή δεν λειτουργούν κανονικά.
Προτού ξεκινήσετε την κοπή, επιθεωρείτε πάντα το μηχάνημα για να βεβαιώνεστε ότι οι μονάδες κοπής βρίσκονται σε καλή κατάσταση λειτουργίας.
Επιθεωρήστε τον χώρο όπου πρόκειται να χρησιμοποιήσετε το μηχάνημα και απομακρύνετε όλα τα αντικείμενα που θα μπορούσε να εκτοξεύσει το μηχάνημα.
Το συγκεκριμένο προϊόν δημιουργεί ηλεκτρομαγνητικό πεδίο. Εάν φέρετε κάποιο εμφυτεύσιμο ηλεκτρονικό ιατρικό βοήθημα, συμβουλευτείτε τον ιατρό σας προτού χρησιμοποιήσετε αυτό το προϊόν.

Ασφάλεια καυσίμων

Δείξτε ιδιαίτερη προσοχή όταν χειρίζεστε καύσιμα. Είναι εύφλεκτα και οι ατμοί τους είναι εκρηκτικοί.
Σβήνετε τσιγάρα, πούρα, πίπες και κάθε άλλη πηγή ανάφλεξης.
Χρησιμοποιείτε μόνο εγκεκριμένο δοχείο καυσίμων.
Μην αφαιρείτε την τάπα και μην γεμίζετε το ρεζερβουάρ καυσίμου ενώ ο κινητήρας είναι σε λειτουργία ή δεν έχει κρυώσει.
Μην κάνετε ανεφοδιασμό ή αποστράγγιση καυσίμου σε κλειστό χώρο.
Μην αποθηκεύετε το μηχάνημα ή τα δοχεία καυσίμων σε χώρους με γυμνές φλόγες, σπινθήρες ή φλόγα-πιλότο (π.χ. σε καυστήρα, λέβητα ή άλλη συσκευή).
Αν χυθεί καύσιμο, μην επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία. Αποφύγετε τη δημιουργία κάθε πηγής ανάφλεξης μέχρι να εξατμιστούν οι ατμοί του καυσίμου.

Ασφάλεια κατά τη λειτουργία

Ο ιδιοκτήτης/χειριστής φέρει ευθύνη για ατυχήματα που προκαλούν σωματικές ή υλικές βλάβες και οφείλει να τα προλαμβάνει.
Να φοράτε κατάλληλη ενδυμασία η οποία θα περιλαμβάνει προστατευτικά για τα μάτια, μακρύ παντελόνι, κατάλληλα αντιολισθητικά υποδήματα, καθώς και μέσα προστασίας της ακοής. Δένετε πίσω τα μαλλιά σας και μη φοράτε φαρδιά ρούχα ή κοσμήματα. Σε περιβάλλον ιδιαίτερα αυξημένης σκόνης χρησιμοποιείτε μάσκες προστασίας από τη σκόνη.
Μη χειρίζεστε το μηχάνημα εάν είστε άρρωστοι, κουρασμένοι ή βρίσκεστε υπό την επήρεια αλκοόλ ή φαρμάκων.
Ο χειρισμός του μηχανήματος απαιτεί την πλήρη προσοχή σας. Μην ασχολείστε με δραστηριότητες που σας αποσπούν την προσοχή, καθώς αυτό θα μπορούσε να οδηγήσει σε τραυματισμό ή υλικές βλάβες.
Προτού θέσετε σε λειτουργία τον κινητήρα, βεβαιωθείτε ότι όλα τα συστήματα μετάδοσης κίνησης είναι σε νεκρά θέση, το χειρόφρενο είναι ενεργοποιημένο και ότι βρίσκεστε στη θέση χειριστή.
Μην μεταφέρετε επιβάτες στο μηχάνημα και κρατήστε τους διερχομένους και τα παιδιά μακριά από τον χώρο λειτουργίας του μηχανήματος.
Ο χειρισμός του μηχανήματος θα πρέπει να γίνεται μόνον όταν υπάρχει καλή ορατότητα, προκειμένου να αποφεύγονται λακκούβες ή άλλες παγίδες κινδύνου.
Αποφύγετε την κοπή σε βρεγμένο γρασίδι. Η μειωμένη πρόσφυση μπορεί να προκαλέσει ολίσθηση του μηχανήματος.
Κρατάτε τα χέρια και τα πόδια σας μακριά από τις μονάδες κοπής.
Πριν από την οπισθοπορεία, κοιτάξτε πίσω σας και κάτω ώστε να βεβαιωθείτε ότι ο δρόμος είναι ελεύθερος.
Να είστε προσεκτικοί όταν πλησιάζετε σε στροφές χωρίς ορατότητα, θάμνους, δέντρα ή άλλα αντικείμενα που μπορεί να περιορίζουν την ορατότητά σας.
Ακινητοποιείτε τις μονάδες κοπής κάθε φορά που σταματάτε την κοπή.
Όταν στρίβετε ή διασχίζετε δρόμους ή πεζοδρόμια με το μηχάνημα, μειώστε ταχύτητα και κινηθείτε προσεκτικά. Τηρείτε πάντοτε τους κανόνες προτεραιότητας.
Χειρίζεστε το μηχάνημα μόνο σε καλά αεριζόμενους χώρους. Τα καυσαέρια περιέχουν μονοξείδιο του άνθρακα, το οποίο είναι θανατηφόρο σε περίπτωση εισπνοής.
Μην αφήνετε το μηχάνημα σε λειτουργία χωρίς επιτήρηση.
Πριν απομακρυνθείτε από τη θέση του χειριστή, κάντε τις ακόλουθες ενέργειες:
- Σταθμεύστε το μηχάνημα σε επίπεδο έδαφος.
- Αποσυμπλέξτε και χαμηλώστε τις μονάδες κοπής.
- Βάλτε φρένο στάθμευσης.
- Σβήστε τον κινητήρα και αφαιρέστε το κλειδί.
- Περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη.
- Πριν προβείτε σε ρύθμιση, σέρβις, καθαρισμό ή αποθήκευση του μηχανήματος, αφήστε το μηχάνημα να κρυώσει.
Χρησιμοποιείτε το μηχάνημα μόνον όταν υπάρχει καλή ορατότητα και κατάλληλες καιρικές συνθήκες. Μη θέτετε το μηχάνημα σε λειτουργία όταν υπάρχει κίνδυνος κεραυνού.
Χρησιμοποιείτε τον ταχοστάτη (εάν υπάρχει) μόνο όταν οδηγείτε σε ανοικτό, επίπεδο χώρο που δεν περιλαμβάνει εμπόδια και όπου το μηχάνημα μπορεί να κινηθεί με σταθερή ταχύτητα χωρίς διακοπή.

Ασφάλεια συστήματος προστασίας σε περίπτωση ανατροπής (ROPS)

Μην αφαιρείτε εξαρτήματα του συστήματος ROPS από το μηχάνημα.
Βεβαιωθείτε ότι υπάρχει ζώνη ασφαλείας και ότι μπορείτε να τη λύσετε γρήγορα σε περίπτωση έκτακτης ανάγκης.
Φοράτε πάντα τη ζώνη ασφαλείας.
Ελέγχετε με προσοχή αν υπάρχουν υπερκείμενα εμπόδια και μην έρχεστε σε επαφή με αυτά.
Διατηρείτε το σύστημα ROPS σε καλή κατάσταση λειτουργίας ελέγχοντάς το τακτικά για τυχόν ενδείξεις ζημίας και διατηρώντας καλά σφιγμένα όλα τα εξαρτήματα στερέωσης.
Αντικαθιστάτε όλα τα κατεστραμμένα εξαρτήματα του συστήματος ROPS. Μην τα επισκευάζετε και μην τα τροποποιείτε.

Ασφάλεια σε επικλινή εδάφη

Τα επικλινή εδάφη είναι ένας παράγοντας που συνδέεται σε μεγάλο βαθμό με ατυχήματα που αφορούν απώλεια ελέγχου και ανατροπή, τα οποία μπορεί να οδηγήσουν σε σοβαρό τραυματισμό ή θάνατο. Είστε υπεύθυνοι για την ασφαλή λειτουργία του προϊόντος σε επικλινή εδάφη. Ο χειρισμός του μηχανήματος σε επικλινές έδαφος απαιτεί ιδιαίτερη προσοχή.
Αξιολογήστε τις συνθήκες του χώρου ώστε να κρίνετε αν το έδαφος είναι ασφαλές για χρήση του μηχανήματος. Θα πρέπει να έχει προηγηθεί επιθεώρηση της περιοχής. Κατά την επιθεώρηση αυτή θα πρέπει πάντα να χρησιμοποιείτε κοινή λογική και ορθή κρίση.
Για να χειριστείτε το μηχάνημα σε επικλινή εδάφη, μελετήστε τις ακόλουθες οδηγίες χρήσης σε επικλινή εδάφη. Προτού χειριστείτε το μηχάνημα, εξετάστε τις συνθήκες του χώρου ώστε να κρίνετε αν μπορείτε να χειριστείτε το μηχάνημα στις συνθήκες που επικρατούν τη συγκεκριμένη ημέρα και στον συγκεκριμένο χώρο. Οι αλλαγές στο ανάγλυφο του εδάφους μπορεί να προκαλέσουν διαφορετική συμπεριφορά του μηχανήματος σε επικλινή εδάφη.
- Αποφύγετε την εκκίνηση, το σταμάτημα ή τη στροφή του μηχανήματος σε επικλινή εδάφη. Αποφύγετε τις απότομες αλλαγές ταχύτητας ή κατεύθυνσης. Στρίβετε αργά και σταδιακά.
- Μη χρησιμοποιείτε το μηχάνημα όταν έχετε αμφιβολίες για τις συνθήκες πρόσφυσης, διεύθυνσης ή ευστάθειάς του.
- Απομακρύνετε ή επισημάνετε εμπόδια όπως χαντάκια, λακκούβες, αυλάκια, προεξοχές, βράχους ή άλλους κρυμμένους κινδύνους. Αν το γρασίδι είναι ψηλό, μπορεί να μην φαίνονται τα εμπόδια. Το ανώμαλο έδαφος μπορεί να προκαλέσει ανατροπή του μηχανήματος.
- Να γνωρίζετε ότι ο χειρισμός του μηχανήματος σε βρεγμένο γρασίδι, κατά μήκος πλαγιάς ή σε έδαφος με κατηφορική κλίση μπορεί να προκαλέσει απώλεια πρόσφυσης του μηχανήματος.
- Να είστε ιδιαίτερα προσεκτικοί όταν χειρίζεστε το μηχάνημα κοντά σε χώρους απόρριψης, χαντάκια, αναχώματα, κινδύνους υδάτινης προέλευσης ή άλλες πηγές κινδύνου. Το μηχάνημα μπορεί να ανατραπεί αν ένας τροχός βρεθεί πέρα από το χείλος ή αν το χείλος υποχωρήσει. Ορίστε έναν ασφαλή χώρο μεταξύ του μηχανήματος και οποιασδήποτε πηγής κινδύνου.
- Ελέγξτε για τυχόν πηγές κινδύνου ενώ βρίσκεστε στη βάση της πλαγιάς. Εάν υπάρχουν πηγές κινδύνου, χρησιμοποιήστε μηχάνημα βαδίζοντα χειριστή στο επικλινές έδαφος.
- Αν είναι δυνατόν, κρατήστε τις μονάδες κοπής χαμηλωμένες έως το έδαφος κατά τον χειρισμό του μηχανήματος σε επικλινή εδάφη. Η ανύψωση των μονάδων κοπής κατά τη χρήση του μηχανήματος σε επικλινή εδάφη μπορεί να καταστήσει το μηχάνημα ασταθές.

Ασφάλεια μετά τη λειτουργία

Σταθμεύστε το μηχάνημα σε επίπεδο έδαφος.
Αποσυμπλέξτε και χαμηλώστε τις μονάδες κοπής
Βάλτε φρένο στάθμευσης.
Σβήστε τον κινητήρα και αφαιρέστε το κλειδί.
Περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη.
Πριν προβείτε σε ρύθμιση, σέρβις, καθαρισμό ή αποθήκευση του μηχανήματος, αφήστε το μηχάνημα να κρυώσει.
Για να αποτρέψετε τον κίνδυνο πυρκαγιάς, καθαρίζετε το γρασίδι και τα υπολείμματα που τυχόν έχουν συσσωρευθεί στις μονάδες κοπής, στα συστήματα μετάδοσης κίνησης, στους σιγαστήρες, στα φίλτρα ψύξης και στον χώρο του κινητήρα. Αν χυθεί λάδι ή καύσιμο, καθαρίστε το.
Απενεργοποιήστε το σύστημα μετάδοσης κίνησης στο παρελκόμενο όταν μεταφέρετε ή δεν χρησιμοποιείτε το μηχάνημα.
Συντηρήστε και καθαρίστε τη/τις ζώνη/-ες ασφαλείας, όπως απαιτείται.
Μην αποθηκεύετε το μηχάνημα ή τα δοχεία καυσίμων σε χώρους με γυμνές φλόγες, σπινθήρες ή φλόγα-πιλότο (π.χ. σε καυστήρα, λέβητα ή άλλες συσκευές).

Ασφάλεια συντήρησης

Πριν απομακρυνθείτε από τη θέση του χειριστή, κάντε τις ακόλουθες ενέργειες:
- Σταθμεύστε το μηχάνημα σε επίπεδο έδαφος.
- Αποσυμπλέξτε και χαμηλώστε τις μονάδες κοπής.
- Βάλτε φρένο στάθμευσης.
- Σβήστε τον κινητήρα και αφαιρέστε το κλειδί.
- Περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη.
- Πριν προβείτε σε ρύθμιση, σέρβις, καθαρισμό ή αποθήκευση του μηχανήματος, αφήστε το μηχάνημα να κρυώσει.
Φοράτε κατάλληλη ενδυμασία η οποία θα περιλαμβάνει προστατευτικά για τα μάτια, μακρύ παντελόνι και κατάλληλα αντιολισθητικά υποδήματα. Κρατάτε τα χέρια, τα πόδια, τον ρουχισμό και τυχόν κοσμήματά σας μακριά από κινούμενα μέρη.
Αφήστε τα μέρη του μηχανήματος να κρυώσουν προτού εκτελέσετε εργασίες συντήρησης.
Αν είναι δυνατόν, μην εκτελείτε εργασίες συντήρησης με τον κινητήρα σε λειτουργία. Παραμείνετε μακριά από κινούμενα μέρη.
Χειρίζεστε το μηχάνημα μόνο σε καλά αεριζόμενους χώρους. Τα καυσαέρια περιέχουν μονοξείδιο του άνθρακα, το οποίο είναι θανατηφόρο σε περίπτωση εισπνοής.
Όταν εργάζεστε κάτω από το μηχάνημα, τοποθετείτε τρίποδες στήριξης.
Εκτονώνετε προσεκτικά την πίεση εξαρτημάτων με αποθηκευμένη ενέργεια.
Διατηρείτε όλα τα μέρη του μηχανήματος σε καλή κατάσταση λειτουργίας και όλα τα εξαρτήματα καλά στερεωμένα.
Αντικαταστήστε τις φθαρμένες ή κατεστραμμένες ετικέτες.
Για να διασφαλίσετε την ασφαλή και βέλτιστη απόδοση του μηχανήματος, χρησιμοποιείτε μόνο γνήσια ανταλλακτικά Toro. Τα ανταλλακτικά άλλων κατασκευαστών ενδέχεται να αποβούν επικίνδυνα και η χρήση τους να ακυρώσει την εγγύηση του προϊόντος σας.

Ασφάλεια κινητήρα

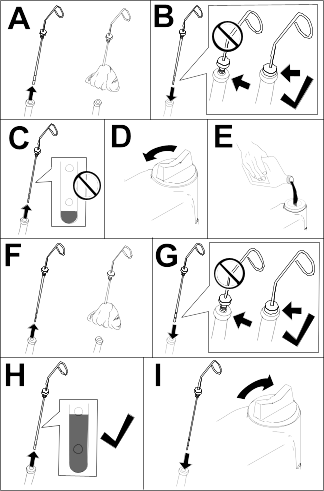

Προτού ελέγξετε τη στάθμη του λαδιού ή προσθέσετε λάδι στον στροφαλοθάλαμο, σβήστε τον κινητήρα.
Μην αλλάζετε την ταχύτητα του ρυθμιστή στροφών του κινητήρα και μην αυξάνετε υπερβολικά τις στροφές του κινητήρα.

Ασφάλεια ηλεκτρικού συστήματος

Αποσυνδέστε την μπαταρία προτού προβείτε σε οποιαδήποτε επισκευή του μηχανήματος. Πρώτα αποσυνδέστε τον αρνητικό ακροδέκτη και μετά τον θετικό. Πρώτα συνδέστε τον θετικό ακροδέκτη και μετά τον αρνητικό.
Φορτίζετε την μπαταρία σε ανοικτό χώρο με καλό εξαερισμό, μακριά από σπινθήρες και φλόγες. Βγάλτε τον φορτιστή από την πρίζα πριν συνδέσετε ή αποσυνδέσετε την μπαταρία. Φοράτε προστατευτικό ρουχισμό και χρησιμοποιείτε μονωμένα εργαλεία.

Ασφάλεια συστήματος ψύξης

Η κατάποση ψυκτικού υγρού του κινητήρα μπορεί να προκαλέσει δηλητηρίαση· να φυλάσσεται μακριά από παιδιά και κατοικίδια.
Η απόρριψη θερμού, πεπιεσμένου ψυκτικού υγρού ή η επαφή με θερμό ψυγείο και τα γύρω μέρη μπορεί να προκαλέσει σοβαρά εγκαύματα.
- Αφήνετε πάντα τον κινητήρα να κρυώσει για τουλάχιστον 15 λεπτά προτού αφαιρέσετε την τάπα του ψυγείου.
- Χρησιμοποιήστε πανί για να ανοίξετε την τάπα ψυγείου και ανοίξτε την αργά για να απελευθερωθεί ο ατμός.

Ασφάλεια υδραυλικού συστήματος

Σε περίπτωση διείσδυσης υγρού στο δέρμα αναζητήστε αμέσως τη βοήθεια ιατρού. Αν διαπεράσει υγρό το δέρμα, θα πρέπει να αφαιρεθεί χειρουργικά εντός λίγων ωρών από γιατρό.
Προτού αναπτύξετε πίεση στο σύστημα, βεβαιωθείτε ότι οι υδραυλικές σωληνώσεις και οι εύκαμπτοι σωλήνες βρίσκονται σε καλή κατάσταση και ότι έχουν σφιχτεί σωστά όλοι οι σύνδεσμοι του υδραυλικού συστήματος.
Κρατάτε το σώμα και τα χέρια σας μακριά από μικρές τρύπες ή ακροφύσια από τα οποία εκτινάσσεται υδραυλικό υγρό με μεγάλη πίεση.
Για να εντοπίσετε τυχόν διαρροές του υδραυλικού συστήματος χρησιμοποιείτε χαρτόνι ή χαρτί.
Προτού εκτελέσετε οποιαδήποτε εργασία στο υδραυλικό σύστημα εκτονώνετε με ασφάλεια όλη την πίεση από αυτό.

Ασφάλεια λεπίδων

Εάν η λεπίδα ή το μαχαίρι κλίνης έχει υποστεί φθορά ή ζημιά, μπορεί να σπάσει και κάποιο τμήμα να εκτοξευτεί προς το μέρος σας ή προς το μέρος διερχομένων ατόμων, με αποτέλεσμα την επέλευση σοβαρού τραυματισμού ή θανάτου.
Ελέγχετε τακτικά τις λεπίδες και τα μαχαίρια κλίνης για ενδείξεις υπερβολικής φθοράς ή ζημίας.
Να είστε προσεκτικοί κατά τον έλεγχο των λεπίδων. Φοράτε γάντια και δείξτε προσοχή κατά το σέρβις τους. Πραγματοποιείτε μόνο αντικατάσταση ή ακόνισμα των λεπίδων και των μαχαιριών κλίνης. Ποτέ μην πραγματοποιείτε ίσιωμα ή συγκόλληση.
Σε μηχανήματα με πολλαπλές μονάδες κοπής, να είστε προσεκτικοί κατά την περιστροφή μιας μονάδας κοπής, διότι μπορεί να προκαλέσει την περιστροφή των κυλίνδρων και των υπόλοιπων μονάδων κοπής.

Ασφάλεια αποθήκευσης

Πριν απομακρυνθείτε από τη θέση του χειριστή, κάντε τις ακόλουθες ενέργειες:
- Σταθμεύστε το μηχάνημα σε επίπεδο έδαφος.
- Αποσυμπλέξτε και χαμηλώστε τις μονάδες κοπής.
- Βάλτε φρένο στάθμευσης.
- Σβήστε τον κινητήρα και αφαιρέστε το κλειδί.
- Περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη.
- Πριν προβείτε σε ρύθμιση, σέρβις, καθαρισμό ή αποθήκευση του μηχανήματος, αφήστε το μηχάνημα να κρυώσει.
Μην αποθηκεύετε το μηχάνημα ή τα δοχεία καυσίμων σε χώρους με γυμνές φλόγες, σπινθήρες ή φλόγα-πιλότο (π.χ. σε καυστήρα, λέβητα ή άλλη συσκευή).

Ετικέτες οδηγιών και προειδοποιήσεων ασφάλειας

Οι ετικέτες προειδοποίησης και οδηγιών ασφάλειας είναι εύκολα αναγνώσιμες από τον χειριστή και βρίσκονται κοντά σε κάθε πηγή δυνητικού κινδύνου. Αντικαταστήστε τις τυχόν φθαρμένες ή αποκολλημένες ετικέτες.

Σύμβολα μπαταρίας

Πάνω στη μπαταρία σας βρίσκονται όλα τα παραπάνω σύμβολα ή κάποια από αυτά.

s_batterysymbols2

Κίνδυνος έκρηξης
Διατηρείτε μακριά από φωτιά και γυμνές φλόγες και μην καπνίζετε
Κίνδυνος καυστικού υγρού/χημικού εγκαύματος
Χρησιμοποιείτε προστατευτικά για τα μάτια.
Διαβάστε το Εγχειρίδιο Χειριστή.
Φροντίστε ώστε οι διερχόμενοι να παραμένουν μακριά από τη μπαταρία.
Χρησιμοποιείτε προστατευτικά για τα μάτια· τα εκρηκτικά αέρια μπορούν να προκαλέσουν τύφλωση και άλλες σωματικές βλάβες.
Τα οξέα της μπαταρίας μπορούν να προκαλέσουν τύφλωση ή σοβαρά εγκαύματα.
Ξεπλύνετε αμέσως τα μάτια με νερό και ζητήστε γρήγορα ιατρική βοήθεια.
Περιέχει μόλυβδο· μην την απορρίπτετε.

Κωδικός ετικέτας: 93-7276

s_decal93-7276

Explosion hazard—wear eye protection.
Caustic liquid/chemical burn hazard—to perform first aid, flush with water.
Fire hazard—no fire, open flames, or smoking.
Poison hazard—keep children away from the battery.

Κωδικός ετικέτας: 99-3444

s_decal99-3444

Ταχύτητα μεταφοράς—γρήγορα
Ταχύτητα κοπής—αργά

Κωδικός ετικέτας: 106-6755

Μοντέλ 03821 κι 03910

s_decal106-6755

Υπό πίεση ψυκτικό υγρό κινητήρα.
Κίνδυνος έκρηξης—διαβάστε το Εγχειρίδιο Χειριστή.
Προειδοποίηση—μην αγγίζετε τη θερμή επιφάνεια.
Προειδοποίηση—διαβάστε το Εγχειρίδιο Χειριστή.

Κωδικός ετικέτας: 110-9642

s_decal110-9642

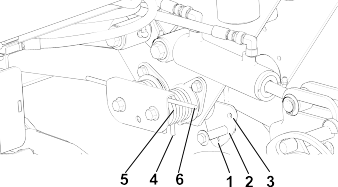

Κίνδυνος αποθηκευμένης ενέργειας—διαβάστε το Εγχειρίδιο Χειριστή.

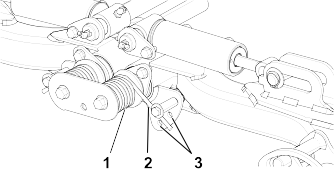

Μετακινήστε την κοπίλια στην οπή που βρίσκεται πιο κοντά στον βραχίονα της ράβδου και, στη συνέχεια, αφαιρέστε τον βραχίονα ανύψωσης και το στήριγμα του άξονα περιστροφής.

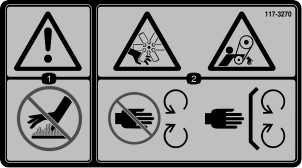

Κωδικός ετικέτας: 117-3270

s_decal117-3270

Προειδοποίηση—μην αγγίζετε τη θερμή επιφάνεια.
Κίνδυνος κοψίματος/ακρωτηριασμού άνω άκρων, κίνδυνος εμπλοκής από τον ιμάντα—μην πλησιάζετε στα κινούμενα μέρη. Βεβαιωθείτε ότι όλα τα προστατευτικά καλύμματα και οι υπόλοιπες προστατευτικές διατάξεις είναι στη θέση τους.

Κωδικός ετικέτας: 120-0627

s_decal120-0627

Κίνδυνος κοψίματος/ακρωτηριασμού από τον ανεμιστήρα—Μην πλησιάζετε στα κινούμενα μέρη. Βεβαιωθείτε ότι όλα τα προστατευτικά καλύμματα και οι υπόλοιπες προστατευτικές διατάξεις είναι στη θέση τους.

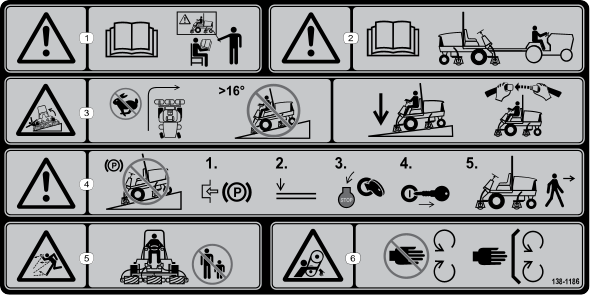

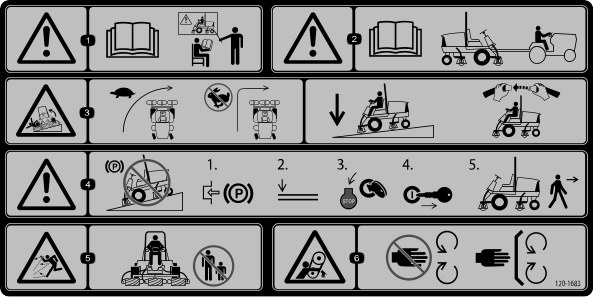

Κωδικός ετικέτας: 120-1683

s_decal120-1683

Προειδοποίηση—διαβάστε το Εγχειρίδιο Χειριστή· όλοι οι χειριστές πρέπει να έχουν εκπαιδευτεί προτού χρησιμοποιήσουν το μηχάνημα.
Προειδοποίηση—διαβάστε το Εγχειρίδιο Χειριστή προτού ρυμουλκήσετε το μηχάνημα.
Κίνδυνος ανατροπής—οδηγείτε με χαμηλή ταχύτητα σε στροφές. Μην στρίβετε απότομα όταν κινείστε με μεγάλη ταχύτητα. Χαμηλώνετε τις μονάδες κοπής όταν κινείστε σε κατωφέρεια. Χρησιμοποιείτε σύστημα προστασίας σε περίπτωση ανατροπής και φοράτε ζώνη ασφαλείας.
Προειδοποίηση—μην σταθμεύετε το μηχάνημα σε επικλινή εδάφη. Βάλτε χειρόφρενο, χαμηλώστε τις μονάδες κοπής και αφαιρέστε το κλειδί από τη μίζα, προτού απομακρυνθείτε από το μηχάνημα.
Κίνδυνος εκτόξευσης αντικειμένων—φροντίστε ώστε οι διερχόμενοι να παραμένουν μακριά.
Κίνδυνος εμπλοκής από τον ιμάντα—μην πλησιάζετε στα κινούμενα μέρη. Βεβαιωθείτε ότι όλα τα προστατευτικά καλύμματα και οι υπόλοιπες προστατευτικές διατάξεις είναι στη θέση τους.

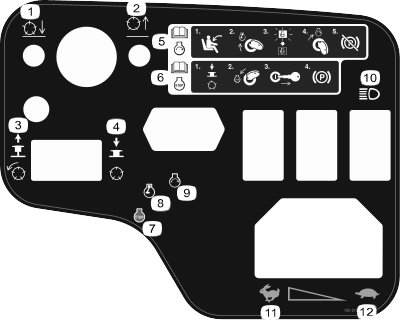

Κωδικός ετικέτας: 120-2105

decal120-2105

Χαμηλώστε τις μονάδες κοπής.
Ανυψώστε τις μονάδες κοπής.
Τραβήξτε προς τα πάνω για να ενεργοποιήσετε τις μονάδες κοπής.
Πιέστε προς τα κάτω για να απενεργοποιήσετε τις μονάδες κοπής.
Διαβάστε το Εγχειρίδιο Χειριστή για πληροφορίες σχετικά με την εκκίνηση του κινητήρα—καθίστε στη θέση του χειριστή, γυρίστε το κλειδί στη θέση προθέρμανσης του κινητήρα, περιμένετε μέχρι να σβήσει η φωτεινή ένδειξη προθέρμανσης του κινητήρα, γυρίστε το κλειδί στη θέση εκκίνησης του κινητήρα και λύστε το χειρόφρενο.
Διαβάστε το Εγχειρίδιο Χειριστή για πληροφορίες σχετικά με το σβήσιμο του κινητήρα—απενεργοποιήστε τις μονάδες κοπής, γυρίστε το κλειδί στη θέση σβησίματος του κινητήρα, αφαιρέστε το κλειδί από τον διακόπτη μίζας και βάλτε χειρόφρενο.
Κινητήρας—Σβήσιμο
Κινητήρας—Προθέρμανση
Κινητήρας—Εκκίνηση
Φώτα
Γρήγορα
Αργά

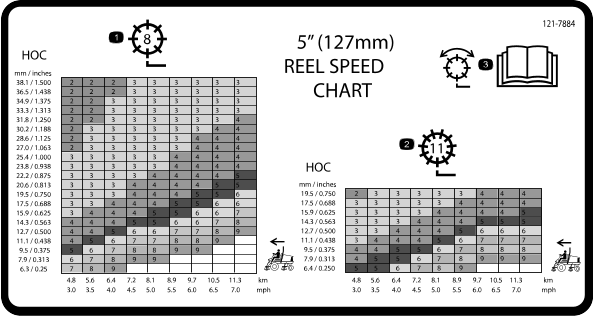

Κωδικός ετικέτας: 121-7884

Μοντέλ 03820 κι 03910

s_decal121-7884

Ρύθμιση κυλίνδρου κοπής 8 λεπίδων
Ρύθμιση κυλίνδρου κοπής 11 λεπίδων
Διαβάστε το Εγχειρίδιο Χειριστή για πληροφορίες σχετικά με τη ρύθμιση του κυλίνδρου.

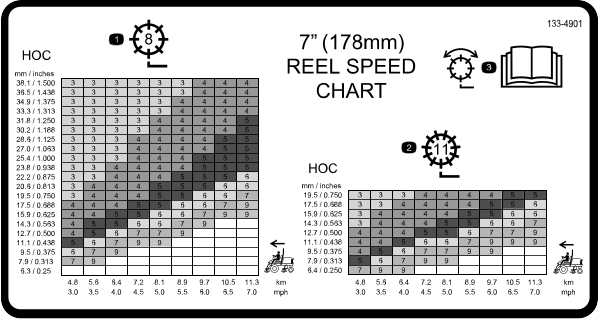

Κωδικός ετικέτας: 133-4901

Μοντέλο 03821

s_decal133-4901

Ρύθμιση κυλίνδρου κοπής 8 λεπίδων
Ρύθμιση κυλίνδρου κοπής 11 λεπίδων
Διαβάστε το Εγχειρίδιο Χειριστή για πληροφορίες σχετικά με τη ρύθμιση του κυλίνδρου.

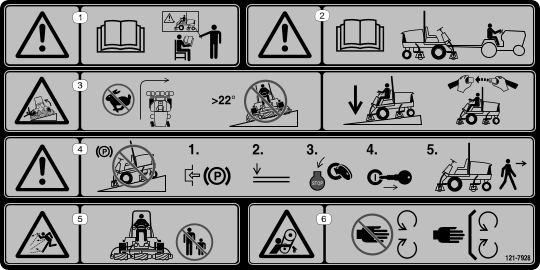

Κωδικός ετικέτας: 121-7928

Μοντέλο 03910

s_decal121-7928

Σημείωση: Το παρόν μηχάνημα είναι σε συμμόρφωση με τη δοκιμή ευστάθειας κατά το πρότυπο του κλάδου όσον αφορά τις δοκιμές εγκάρσιας και διαμήκους στατικής ευστάθειας, και η μέγιστη συνιστώμενη κλίση εδάφους αναγράφεται στην ετικέτα. Μελετήστε τις οδηγίες σχετικά με τον χειρισμό του μηχανήματος σε επικλινή εδάφη στο Εγχειρίδιο Χειριστή, καθώς και τις συνθήκες στις οποίες πρέπει να χειρίζεστε το μηχάνημα, για να κρίνετε αν μπορείτε να χειριστείτε το μηχάνημα τη συγκεκριμένη χρονική στιγμή και στη συγκεκριμένη περιοχή. Οι αλλαγές στο ανάγλυφο του εδάφους μπορεί να προκαλέσουν διαφορετική συμπεριφορά του μηχανήματος σε επικλινή εδάφη. Αν είναι δυνατόν, κρατήστε τις μονάδες κοπής χαμηλωμένες έως το έδαφος κατά τον χειρισμό του μηχανήματος σε επικλινή εδάφη. Η ανύψωση των μονάδων κοπής κατά τη χρήση του μηχανήματος σε επικλινή εδάφη μπορεί να καταστήσει το μηχάνημα ασταθές.

Προειδοποίηση—διαβάστε το Εγχειρίδιο Χειριστή. Όλοι οι χειριστές πρέπει να έχουν εκπαιδευτεί προτού χρησιμοποιήσουν το μηχάνημα.
Προειδοποίηση—διαβάστε το Εγχειρίδιο Χειριστή προτού ρυμουλκήσετε το μηχάνημα.
Κίνδυνος ανατροπής—οδηγείτε με χαμηλή ταχύτητα σε στροφές. Μην οδηγείτε σε επικλινή εδάφη με κλίση μεγαλύτερη από 22°. Χαμηλώνετε τις μονάδες κοπής όταν κινείστε σε κατωφέρεια. Χρησιμοποιείτε σύστημα προστασίας σε περίπτωση ανατροπής και φοράτε ζώνη ασφαλείας.
Προειδοποίηση—μην σταθμεύετε το μηχάνημα σε επικλινή εδάφη. Βάλτε χειρόφρενο, χαμηλώστε τις μονάδες κοπής και αφαιρέστε το κλειδί από τη μίζα, προτού απομακρυνθείτε από το μηχάνημα.
Κίνδυνος εκτόξευσης αντικειμένων—φροντίστε ώστε οι διερχόμενοι να παραμένουν μακριά.
Κίνδυνος εμπλοκής από τον ιμάντα—μην πλησιάζετε στα κινούμενα μέρη. Βεβαιωθείτε ότι όλα τα προστατευτικά καλύμματα και οι υπόλοιπες προστατευτικές διατάξεις είναι στη θέση τους.

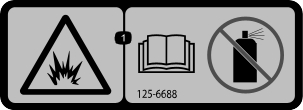

Κωδικός ετικέτας: 125-6688

s_decal125-6688

Κίνδυνος έκρηξης—διαβάστε το Εγχειρίδιο Χειριστή. Μη χρησιμοποιείτε υγρό έναυσης/εκκίνησης.

Κωδικός ετικέτας: 133-8062

s_decal133-8062

Κωδικός ετικέτας: 136-3702

s_decal136-3702

Προειδοποίηση—διαβάστε το Εγχειρίδιο Χειριστή. Φοράτε ζώνη ασφαλείας. Μην αφαιρέσετε την αψίδα ασφαλείας.
Προειδοποίηση—Μην τροποποιείτε την αψίδα ασφαλείας.

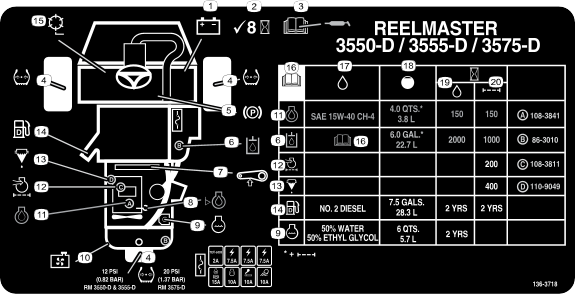

Κωδικός ετικέτας: 136-3718

s_decal136-3718

Μπαταρία
Ελέγχετε κάθε 8 ώρες.
Διαβάστε το Εγχειρίδιο Χειριστή για πληροφορίες σχετικά με τη λίπανση.
Πίεση ελαστικών
Χειρόφρενο
Υδραυλικό υγρό
Ιμάντας
Στάθμη λαδιού κινητήρα
Ψυκτικό υγρό κινητήρα
Σήτα ψυγείου
Λάδι κινητήρα
Φίλτρο αέρα κινητήρα

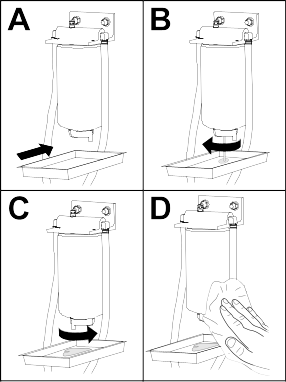

Διαχωριστής καυσίμου/νερού
Καύσιμο
Ταχύτητα κυλίνδρου κοπής
Διαβάστε το Εγχειρίδιο Χειριστή.
Υγρά
Χωρητικότητα
Διάστημα αλλαγής υγρών (ώρες)
Διάστημα αλλαγής φίλτρου (ώρες)

Κωδικός ετικέτας: 138-1186

Μοντέλ 03820 κι 03821

s_decal138-1186

Προειδοποίηση—διαβάστε το Εγχειρίδιο Χειριστή. Όλοι οι χειριστές πρέπει να έχουν εκπαιδευτεί προτού χρησιμοποιήσουν το μηχάνημα.
Προειδοποίηση—διαβάστε το Εγχειρίδιο Χειριστή προτού ρυμουλκήσετε το μηχάνημα.
Κίνδυνος ανατροπής—οδηγείτε με χαμηλή ταχύτητα σε στροφές. Μην οδηγείτε σε επικλινή εδάφη με κλίση μεγαλύτερη από 16°. Χαμηλώνετε τις μονάδες κοπής όταν κινείστε σε κατωφέρεια. Χρησιμοποιείτε σύστημα προστασίας σε περίπτωση ανατροπής και φοράτε ζώνη ασφαλείας.
Προειδοποίηση—μην σταθμεύετε το μηχάνημα σε επικλινή εδάφη. Βάλτε χειρόφρενο, χαμηλώστε τις μονάδες κοπής και αφαιρέστε το κλειδί από τη μίζα, προτού απομακρυνθείτε από το μηχάνημα.
Κίνδυνος εκτόξευσης αντικειμένων—φροντίστε ώστε οι διερχόμενοι να παραμένουν μακριά.
Κίνδυνος εμπλοκής από τον ιμάντα—μην πλησιάζετε στα κινούμενα μέρη. Βεβαιωθείτε ότι όλα τα προστατευτικά καλύμματα και οι υπόλοιπες προστατευτικές διατάξεις είναι στη θέση τους.

Αρχική εγκατάσταση

Απαιτούμενα εξαρτήματα

1	Δεξιός οδηγός εύκαμπτου σωλήνα (Μοντέλα 03820 και 03821)
1	Αριστερός οδηγός εύκαμπτου σωλήνα (Μοντέλα 03820 και 03821)

Προετοιμασία του μηχανήματος και των μονάδων κοπής

G402653

Σταθμεύστε το μηχάνημα σε επίπεδο έδαφος, βάλτε χειρόφρενο, σβήστε τον κινητήρα και αφαιρέστε το κλειδί.
Αφαιρέστε και απορρίψτε τις βάσεις μεταφοράς από τα μοτέρ κυλίνδρων.
Βγάλτε τις μονάδες κοπής από τα χαρτοκιβώτια. Συναρμολογήστε και ρυθμίστε τις, όπως περιγράφεται στο Εγχειρίδιο Χειριστή για τις μονάδες κοπής.
Εγκαταστήστε το αντίβαρο στο κατάλληλο άκρο της μονάδας κοπής, όπως φαίνεται στην εικόνα.

Τοποθέτηση του Ελατηρίου εξισορρόπησης χλοοτάπητα

Όλες οι μονάδες κοπής παραδίδονται με το ελατήριο εξισορρόπησης χλοοτάπητα τοποθετημένο στη δεξιά πλευρά της μονάδας κοπής. Βεβαιωθείτε ότι το ελατήριο εξισορρόπησης χλοοτάπητα είναι στερεωμένο στην ίδια πλευρά της μονάδας κοπής με το μοτέρ κίνησης κυλίνδρων.

Σημείωση: Κατά την τοποθέτηση ή αφαίρεση των μονάδων κοπής, βεβαιωθείτε ότι η κοπίλια είναι τοποθετημένη στην οπή της ράβδου ελατηρίου που βρίσκεται δίπλα στον βραχίονα της ράβδου. Σε διαφορετική περίπτωση, τοποθετήστε την κοπίλια στην οπή που βρίσκεται στο άκρο της ράβδου.

Αφαιρέστε τα 2 μπουλόνια κίνησης και τα παξιμάδια που στερεώνουν τον βραχίονα της ράβδου στις γλωττίδες της μονάδας κοπής.
G402654
1. Ελατήριο εξισορρόπησης χλοοτάπητα
2. Βραχίονας ράβδου
3. Σωλήνας ελατηρίου
Αφαιρέστε το παξιμάδι φλαντζωτής κεφαλής που στερεώνει το μπουλόνι του σωλήνα ελατηρίου στη γλωττίδα του πλαισίου φορέα και αφαιρέστε το συγκρότημα.
Τοποθετήστε το μπουλόνι του σωλήνα ελατηρίου στην απέναντι γλωττίδα του πλαισίου φορέα και στερεώστε το με το παξιμάδι φλαντζωτής κεφαλής.
Σημείωση: Τοποθετήστε την κεφαλή του μπουλονιού όπως φαίνεται στην εικόνα.
G402655
1. Απέναντι γλωττίδα του πλαισίου φορέα
2. Βραχίονας ράβδου
Τοποθετήστε τον βραχίονα της ράβδου στις γλωττίδες της μονάδας κοπής με τα μπουλόνια κίνησης και τα παξιμάδια.

Εγκατάσταση των οδηγών εύκαμπτου σωλήνα

Μοντέλα 03820 και 03821

Στις μονάδες κοπής 4 και 5, εγκαταστήστε τους οδηγούς εύκαμπτου σωλήνα όπως φαίνεται στην εικόνα.
G402657
1. Μονάδα κοπής 1
2. Μονάδα κοπής 2
3. Μονάδα κοπής 3
4. Μονάδα κοπής 4
5. Μονάδα κοπής 5
6. Μοτέρ κυλίνδρου
7. Βάρος

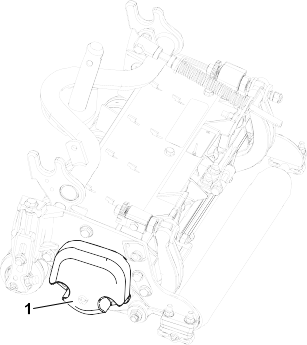

G402658
1. Οδηγός εύκαμπτου σωλήνα (απεικονίζεται η αριστερή πλευρά)
2. Βραχίονας ράβδου
3. Παξιμάδια
G402659
1. Οδηγοί εύκαμπτου σωλήνα

Ευθυγράμμιση των μονάδων κοπής στους βραχίονες ανύψωσης

Όλες οι εμπρόσθιες και οι τυχόν οπίσθιες μονάδες κοπής με ύψος κοπής 1,2 cm (¾") ή χαμηλότερο

G409088

Χαμηλώστε τους βραχίονες ανύψωσης.
Αφαιρέστε την περόνη ασφαλείας και την τάπα από το στήριγμα του άξονα περιστροφής του βραχίονα ανύψωσης.

G402671

Σύρετε μια μονάδα κοπής κάτω από τον βραχίονα ανύψωσης , ενώ παράλληλα εισάγετε το επάνω τμήμα της ατράκτου του πλαισίου φορέα στο στήριγμα του άξονα περιστροφής του βραχίονα ανύψωσης .

Ευθυγράμμιση των οπίσθιων μονάδων κοπής στους βραχίονες ανύψωσης

Οι μονάδες κοπής είναι ρυθμισμένες για ύψος κοπής 1,2 cm (¾") ή μεγαλύτερο

G402672

Αφαιρέστε την περόνη ασφαλείας και τη ροδέλα από τον στροφέα του βραχίονα ανύψωσης και σύρετε τον στροφέα έξω από τον βραχίονα ανύψωσης.
Εισάγετε το στήριγμα του βραχίονα ανύψωσης στην άτρακτο του πλαισίου φορέα.
Εισάγετε την άτρακτο του βραχίονα ανύψωσης στον βραχίονα ανύψωσης και ασφαλίστε την με τον δακτύλιο και την περόνη ασφαλείας.

Συναρμολόγηση των εμπρόσθιων μονάδων κοπής στους βραχίονες ανύψωσης

Εφαρμόστε την τάπα στην άτρακτο του πλαισίου φορέα και το στήριγμα του βραχίονα ανύψωσης.
Ασφαλίστε την τάπα και την άτρακτο του πλαισίου φορέα στο στήριγμα του βραχίονα ανύψωσης με την περόνη ασφαλείας.

Σημείωση: Χρησιμοποιήστε την υποδοχή αν επιθυμείτε την τοποθέτηση μονάδας κοπής καθοδήγησης ή χρησιμοποιήστε την οπή αν πρόκειται να ασφαλίσετε τη μονάδα κοπής στη θέση της.

G402673

Στερεώστε την αλυσίδα του βραχίονα ανύψωσης στον βραχίονα της αλυσίδας με την περόνη ασφαλείας .

Σημείωση: Χρησιμοποιήστε τον αριθμό κρίκων αλυσίδας που περιγράφεται στο Εγχειρίδιο Χειριστή για τις μονάδες κοπής.

Τοποθέτηση των μοτέρ κυλίνδρων

G402674

Γρασάρετε τον πολύσφηνο άξονα του μοτέρ των κυλίνδρων.
Λιπάνετε τον στεγανωτικό δακτύλιο του μοτέρ κυλίνδρου με λάδι και τοποθετήστε τον πάνω στη φλάντζα του μοτέρ.
Τοποθετήστε το μοτέρ κυλίνδρου περιστρέφοντάς το δεξιόστροφα ώστε οι φλάντζες να μην εμποδίζουν τα παξιμάδια .

Σημαντικό

Βεβαιωθείτε ότι οι σωληνώσεις των μοτέρ κυλίνδρων δεν έχουν στρέβλωση ή τσάκιση και ότι δεν υπάρχει κίνδυνος σύνθλιψής τους.
Περιστρέψτε το μοτέρ κυλίνδρου αριστερόστροφα μέχρι οι φλάντζες να κυκλώσουν τα παξιμάδια ασφάλισης.
Σφίξτε τα παξιμάδια ασφάλισης με ροπή 37 έως 45 N∙m.

Απαιτούμενα εξαρτήματα

1	Συσκευή τηλεματικής
1	Βάση συσκευής
1	Πλεξούδα καλωδίωσης τηλεματικής
4	Εξαγωνικό μπουλόνι (#10 x 1")
4	Παξιμάδι ασφάλισης (#10)
2	Αναβολέας
4	Φλαντζωτό παξιμάδι (⅜")

Χρησιμοποιήστε 4 εξαγωνικά μπουλόνια (#10 x 1") και 4 παξιμάδια ασφάλισης (#10) για να στερεώσετε τη συσκευή τηλεματικής στη βάση της συσκευής .

G530740s
Χρησιμοποιήστε 2 αναβολείς και 4 φλαντζωτά παξιμάδια (⅜") για να στερεώσετε τη βάση της συσκευής στη δεξιά πλευρά της αψίδας ασφαλείας.

G530741s
Τοποθετήστε τη φίσα με την ένδειξη P02 της πλεξούδας καλωδίωσης τηλεματικής στη συσκευή τηλεματικής.

G536375s
Ανοίξτε το καπό.

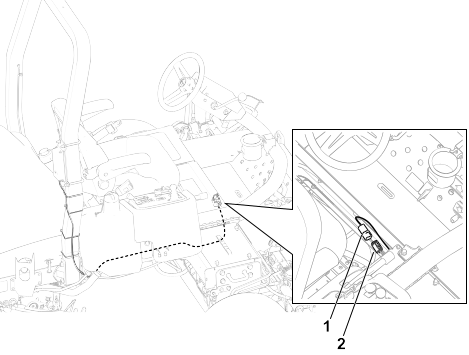

Εγκαταστήστε την πλεξούδα καλωδίωσης κατά μήκος της αψίδας ασφαλείας προς τα κάτω, κάτω από την κονσόλα ελέγχου στην κάτω πλευρά του καλύμματος εργαλειοθήκης/της πλάκας δαπέδου όπως φαίνεται στην εικόνα.
Εάν χρειάζεται, αφαιρέστε το κάλυμμα εργαλειοθήκης/την πλάκα δαπέδου για ευκολότερη πρόσβαση. Φυλάξτε όλα τα εξαρτήματα.

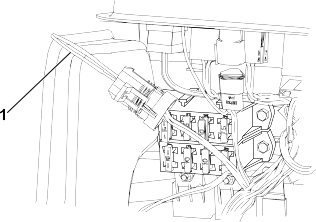

Συνδέστε το βύσμα της πλεξούδας καλωδίωσης τηλεματικής με την ένδειξη P01 στο βύσμα της πλεξούδας καλωδίωσης του μηχανήματος με την ένδειξη P45.

G535759s
Εγκαταστήστε το κάλυμμα εργαλειοθήκης/την πλάκα δαπέδου χρησιμοποιώντας τα κατάλληλα εξαρτήματα, σε περίπτωση που τα είχατε αφαιρέσει προηγουμένως.
Στερεώστε την πλεξούδα καλωδίωσης στην αψίδα ασφαλείας, χρησιμοποιώντας δεματικά καλωδίων, όπως φαίνεται στην εικόνα.

Το ελατήριο εξισορρόπησης χλοοτάπητα μεταφέρει το βάρος από τον εμπρόσθιο στον οπίσθιο κύλινδρο. Αυτό συμβάλλει στη μείωση της κυματοειδούς εμφάνισης του χλοοτάπητα, γνωστή και ως κυμάτωση ή κυματοειδείς αυλακώσεις.

Σημαντικό

Ρυθμίστε το ελατήριο με τη μονάδα κοπής εγκατεστημένη στον ελκυστήρα.

Σταθμεύστε το μηχάνημα σε επίπεδη επιφάνεια και βάλτε χειρόφρενο.
Μετακινήστε τον διακόπτη κίνησης μονάδων κοπής στη θέση Disengage (Απενεργοποίηση).
Μετακινήστε τον επιλογέα κοπής/μεταφοράς στη θέση Mow (Κοπή).

G402675

Βάλτε μπροστά τον κινητήρα και μετακινήστε μπροστά τον μοχλό χαμηλώματος/ανύψωσης για να χαμηλώσετε τις μονάδες κοπής.
Σβήστε τον κινητήρα, αφαιρέστε το κλειδί και περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη.
Βεβαιωθείτε ότι η κοπίλια είναι τοποθετημένη στην οπίσθια οπή της ράβδου ελατηρίου .
Σφίξτε τα εξαγωνικά παξιμάδια , μέχρι το μήκος του συμπιεσμένου ελατηρίου εξισορρόπησης χλοοτάπητα να είναι 12,7 cm (5") για τις μονάδες κοπής 5 ιντσών ή 15,8 cm (6¼") για τις μονάδες κοπής 7 ιντσών.

Σημείωση: Κατά τη χρήση του μηχανήματος σε ανώμαλο έδαφος, ελαττώστε το μήκος του ελατηρίου κατά 2,5 cm (½"). Όταν μειώνετε το μήκος του ελατηρίου, ο μονάδα κοπής ακολουθεί το ανάγλυφο του εδάφους με λιγότερη ακρίβεια.

Σταθμεύστε το μηχάνημα σε επίπεδη επιφάνεια, χαμηλώστε τις μονάδες κοπής και βάλτε χειρόφρενο.
Σβήστε τον κινητήρα, αφαιρέστε το κλειδί και περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη.
Ελέγξτε την πίεση αέρα των ελαστικών και ρυθμίστε την εάν χρειάζεται.

Σημείωση: Τα ελαστικά έχουν υπερβολική πίεση φουσκώματος για τη μεταφορά.
Ελέγξτε τη στάθμη του υδραυλικού υγρού.

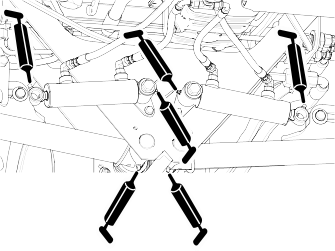

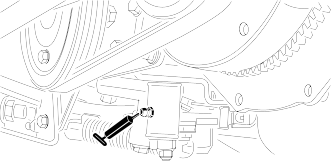

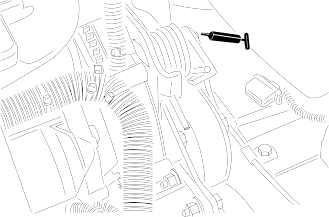

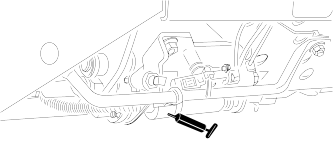

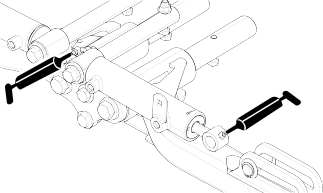

Γρασάρετε το μηχάνημα.

Σημείωση: Εάν το μηχάνημα δεν γρασαριστεί σωστά, θα προκληθεί πρόωρη φθορά στα ζωτικής σημασίας εξαρτήματα.

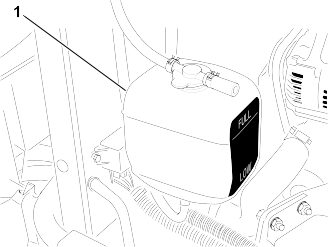

Ανοίξτε το καπό και ελέγξτε τη στάθμη του ψυκτικού υγρού.
Ελέγξτε τη στάθμη λαδιού κινητήρα και κλείστε και ασφαλίστε το καπό.

Σημείωση: Κατά την παράδοση του μηχανήματος, ο κινητήρας περιέχει λάδι. Ωστόσο, ελέγξτε τη στάθμη λαδιού προτού και αφού θέσετε τον κινητήρα σε λειτουργία για πρώτη φορά.

Απαιτούμενα εξαρτήματα

1	Πόδι στήριξης μονάδας κοπής

G402676

Όταν αναποδογυρίζετε τη μονάδα κοπής για να έχετε πρόσβαση στο μαχαίρι κλίνης / στον κύλινδρο, στηρίξτε το πίσω μέρος της μονάδας κοπής με το πόδι στήριξης για να βεβαιωθείτε ότι τα παξιμάδια στο οπίσθιο άκρο των βιδών ρύθμισης της μπάρας κλίνης δεν εφάπτονται στην επιφάνεια εργασίας.

G402677

Στερεώστε το πόδι στήριξης στον βραχίονα της αλυσίδας με την περόνη ασφαλείας .

Μηχανήματα με σήμανση CE

Απαιτούμενα εξαρτήματα

1	Βάση μάνδαλου καπό
2	Πριτσίνι
1	Ροδέλα
1	Βίδα (1/4" x 2")
1	Ασφαλιστικό παξιμάδι (¼")

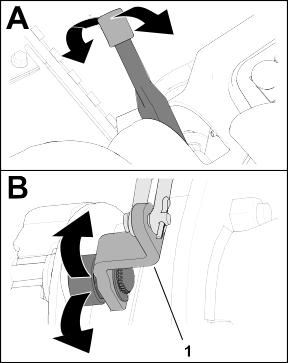

Απαγκιστρώστε το μάνδαλο του καπό από τη βάση του.

G402590

Αφαιρέστε τα 2 πριτσίνια και τη βάση του μάνδαλου του καπό από το καπό.

G402591

Ευθυγραμμίστε τις οπές στερέωσης και τοποθετήστε τη βάση ασφάλισης CE και τη βάση του μάνδαλου του καπό στο καπό.

Σημείωση: Η βάση ασφάλισης πρέπει να εφαρμόζει στο καπό.

Μην αφαιρέσετε το συγκρότημα μπουλονιού και παξιμαδιού από τον βραχίονα της βάσης ασφάλισης.
Ευθυγραμμίστε τις ροδέλες με τις οπές στο εσωτερικό του καπό.
Πριτσινώστε τις βάσεις και τις ροδέλες στο καπό.

G402592

Αγκιστρώστε το μάνδαλο στη βάση του μάνδαλου του καπό.

G402593

Βιδώστε το μπουλόνι στον άλλο βραχίονα της βάσης μάνδαλου του καπό για να ασφαλίσετε το μάνδαλο στη θέση του.

Σημείωση: Σφίξτε το παξιμάδι και το μπουλόνι τόσο ώστε το μπουλόνι να μην μετακινείται εμπρός και πίσω στη βάση του μάνδαλου του καπό.

Μηχανήματα με σήμανση CE

Απαιτούμενα εξαρτήματα

1	Ετικέτα έτους παραγωγής
1	Ετικέτα CE

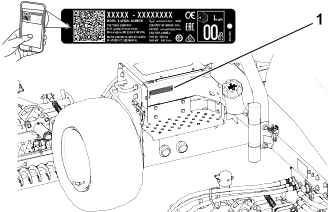

Τοποθέτηση ετικέτας έτους παραγωγής και σήμανσης CE

G411007

Καθαρίστε με οινόπνευμα το αριστερό πλαίσιο κοντά στην πινακίδα μοντέλου/σειριακού αριθμού και αφήστε την περιοχή να στεγνώσει.
Αφαιρέστε το σιλικονόχαρτο και επικολλήστε την ετικέτα έτους παραγωγής στο πλαίσιο, κοντά στην πινακίδα σειριακού αριθμού.

G402596

Καθαρίστε με οινόπνευμα το αριστερό πλαίσιο κοντά στην κλειδαριά του καπό και αφήστε την περιοχή να στεγνώσει.
Αφαιρέστε το σιλικονόχαρτο και επικολλήστε την ετικέτα CE στο πλαίσιο.

Τοποθέτηση ετικέτας προειδοποίησης

G402678

Καθαρίστε με οινόπνευμα την τυπική ετικέτα προειδοποίησης και αφήστε την περιοχή να στεγνώσει.
Αφαιρέστε το σιλικονόχαρτο και επικολλήστε την ετικέτα προειδοποίησης CE , όπως φαίνεται στην εικόνα.

Επισκόπηση προϊόντος

G403838

Κπό κινητήρ
Κάθισμ χειριστή
ρχίονς ελέγχου
Τιμόνι

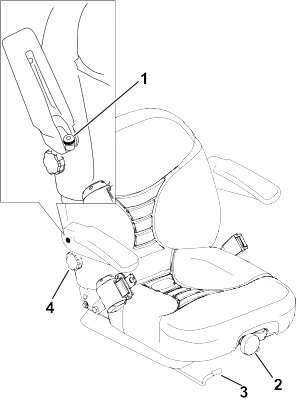

Μοχλός ρύθμισης κθίσμτος
Εμπρόσθιες μονάδες κοπής
Οπίσθι μονάδ κοπής

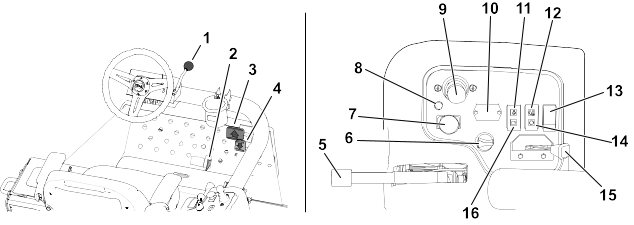

Χειριστήρια

G450126

Μοχλός κλίσης τιμονιού
Επιλογέας κοπής/μεταφοράς
Πεντάλ γκαζιού εμπροσθοπορείας
Πεντάλ γκαζιού οπισθοπορείας
Χειρόφρενο
Διακόπτης μίζας
Διακόπτης κίνησης μονάδων κοπής
Διαγνωστική λυχνία
Μοχλός ελέγχου χαμηλώματος/ανύψωσης μονάδων κοπής
Ωρομετρητής
Ένδειξη πίεσης λαδιού
Ένδειξη θερμοκρασίας
Διακόπτης φώτων
Φωτεινή ένδειξη προθερμαντήρα
Μοχλός ελέγχου γκαζιού
Ένδειξη εναλλάκτη

Διακόπτης μίζας

G444247

Εκτός λειτουργίας
Λειτουργία/προθέρμανση του κινητήρα

Σημείωση: Όταν το κλειδί βρίσκεται στη θέση Run/Preheat (Σε λειτουργία/Προθέρμανση), ενεργοποιείται ο προθερμαντήρας και η φωτεινή ένδειξη ανάβει για περίπου 7 δευτερόλεπτα.
Εκκίνηση

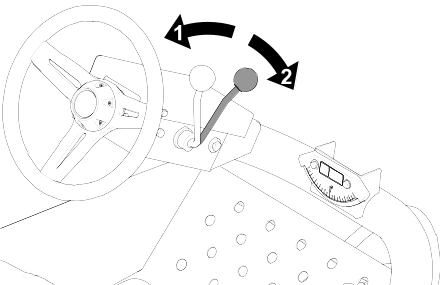

Μοχλός κλίσης τιμονιού

Απασφαλίστε τον μοχλό κλίσης τιμονιού, μετακινήστε το τιμόνι στη θέση που θέλετε και ασφαλίστε τον μοχλό για να σταθεροποιήσετε τη θέση.

G444513

Απασφάλιση
Ασφάλιση

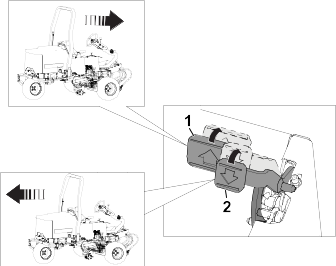

Πεντάλ γκαζιού

G450112

Κίνηση προς τα εμπρός—πατήστε το πεντάλ γκαζιού εμπροσθοπορείας.
Κίνηση προς τα πίσω (ή για να επιβραδύνετε ταχύτερα όταν κινείστε προς τα εμπρός)—πατήστε το πεντάλ γκαζιού οπισθοπορείας.

Για να ακινητοποιήσετε το μηχάνημα αφήστε τα πεντάλ ελεύθερα ή μετακινήστε τα στη θέση νεκράς.

Μοχλός ελέγχου χαμηλώματος/ανύψωσης μονάδων κοπής

Χρησιμοποιήστε τον μοχλό χαμηλώματος/ανύψωσης είτε για να χαμηλώσετε τις μονάδες κοπής και να θέσετε σε κίνηση τους κυλίνδρους κοπής είτε για να ανυψώσετε τις μονάδες κοπής και να ακινητοποιήσετε τους κυλίνδρους κοπής.

Δεν μπορείτε να χαμηλώσετε τις μονάδες κοπής όταν ο μοχλός μεταφοράς/κοπής βρίσκεται στη θέση Transport (Μεταφορά).

Σημείωση: Όταν ο διακόπτης κίνησης μονάδων κοπής βρίσκεται στη θέση Engage (Ενεργοποίηση) δεν χρειάζεται να κρατάτε τον μοχλό στην εμπρός θέση όσο οι μονάδες κοπής είναι χαμηλωμένες ή ανυψωμένες.

Επιλογέας κοπής/μεταφοράς

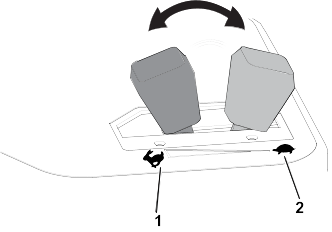

G444501

Transport (Μεταφορά)—μετακινήστε τον επιλογέα σε αυτή τη θέση όταν μεταφέρετε το μηχάνημα.

Σημείωση: Ο μονάδες κοπής δεν κατεβαίνουν όταν ο επιλογέας βρίσκεται στη θέση Transport (Μεταφορά).
Mow (Κοπή)—μετακινήστε τον επιλογέα σε αυτή τη θέση όταν χρησιμοποιείτε τις μονάδες κοπής.

Διακόπτης κίνησης μονάδων κοπής

G453441

Απενεργοποίηση
Ενεργοποίηση

Προειδοποιητική ένδειξη πίεσης λαδιού

Η προειδοποιητική ένδειξη πίεσης λαδιού ανάβει όταν η πίεση του λαδιού γίνει χαμηλότερη από μια τιμή ασφαλείας.

Προειδοποιητική ένδειξη θερμοκρασίας ψυκτικού υγρού κινητήρα

Η προειδοποιητική ένδειξη θερμοκρασίας ανάβει όταν η θερμοκρασία του ψυκτικού υγρού του κινητήρα αυξηθεί. Σε αυτή τη θερμοκρασία οι μονάδες κοπής απενεργοποιούνται. Αν η θερμοκρασία του ψυκτικού υγρού αυξηθεί κατά 5,5°C επιπλέον, ο κινητήρας σβήνει ώστε να αποφευχθεί πιθανή μελλοντική βλάβη του.

Ωρομετρητής

Ο ωρομετρητής αναγράφει τις συνολικές ώρες λειτουργίας του μηχανήματος. Ο ωρομετρητής ξεκινά να λειτουργεί κάθε φορά που στρέφετε τον διακόπτη μίζας στη θέση «On» (Σε λειτουργία).

Φωτεινή ένδειξη προθερμαντήρα

Η φωτεινή ένδειξη προθερμαντήρα ανάβει όταν ενεργοποιούνται οι προθερμαντήρες.

Μοχλός ελέγχου γκαζιού

G465025

Αύξηση στροφών κινητήρα
Μείωση στροφών κινητήρα

Ένδειξη εναλλάκτη

Η ένδειξη του εναλλάκτη σβήνει όταν ο κινητήρας λειτουργεί. Αν η ένδειξη του εναλλάκτη ανάψει ενώ ο κινητήρας λειτουργεί, ελέγξτε το σύστημα φόρτισης και επισκευάστε το όπως απαιτείται.

Διαγνωστική λυχνία

Η διαγνωστική λυχνία ανάβει όταν το σύστημα εντοπίζει κάποιο σφάλμα.

Χειρόφρενο

Κάθε φορά που σβήνετε τον κινητήρα, να βάζετε χειρόφρενο ώστε να αποτρέψετε ακούσια μετακίνηση του μηχανήματος.

G465039

Εμπλοκή/ενεργοπ.
Απεμπλοκή/απενεργοπ.

Σημείωση: Ο κινητήρας σβήνει εάν πατήσετε το πεντάλ του γκαζιού με τραβηγμένο το χειρόφρενο.

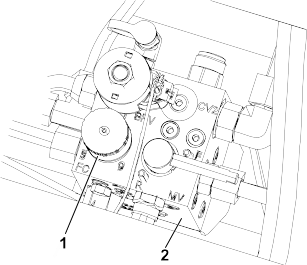

Κατανομέας χλοοκοπτικού μηχανήματος

Ο κατανομέας του χλοοκοπτικού μηχανήματος βρίσκεται κάτω από το κάλυμμα της πλατφόρμας.

G417035

Χειριστήριο ανάστροφης κίνησης
Χειριστήριο ταχύτητας κυλίνδρων κοπής

Χειριστήριο ταχύτητας κυλίνδρων κοπής

Χρησιμοποιήστε το χειριστήριο ταχύτητας κυλίνδρων κοπής που υπάρχει στον κατανομέα του χλοοκοπτικού μηχανήματος για να ρυθμίσετε τον ρυθμό κοπής (ταχύτητα κυλίνδρων κοπής) των μονάδων κοπής.

Για να αυξήσετε την ταχύτητα των κυλίνδρων κοπής, στρέψτε το χειριστήριο αριστερόστροφα και για να τη μειώσετε στρέψτε το δεξιόστροφα.

Για πληροφορίες σχετικά με τη ρύθμιση της ταχύτητας των κυλίνδρων κοπής, ανατρέξτε στην ενότητα Ρυθμός κοπής (ταχύτητα κυλίνδρων κοπής) και Ρύθμιση ταχύτητας κυλίνδρων κοπής.

Έλεγχος ανάστροφης κίνησης

Ο μοχλός ανάστροφης κίνησης ελέγχει τη φορά περιστροφής των μονάδων κοπής κατά την κοπή, αλλά και κατά τη λειτουργία ανάστροφης κίνησης των κυλίνδρων κοπής και των μαχαιριών κλίνης.

Για κοπή, στρέψτε τον μοχλό ανάστροφης κίνησης στη θέση «F» (Εμπρός). Για τη λειτουργία ανάστροφης κίνησης των μονάδων κοπής, στρέψτε τον μοχλό στη θέση «R» (Πίσω).

Σημείωση: Μην αλλάζετε τη θέση του μοχλού ανάστροφης κίνησης ενώ οι κύλινδροι κοπής περιστρέφονται.

Δείκτης καυσίμου

G465051

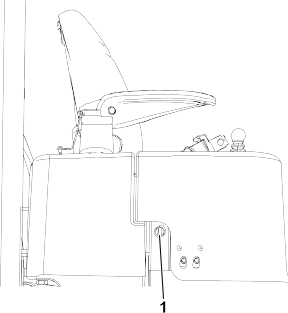

Υποδοχή ρευματολήπτη

G529324

Το βύσμα ρευματολήπτη

είναι υποδοχή τροφοδοσίας 12 V για ηλεκτρονικές συσκευές.

Χειριστήρια καθίσματος

G529311

Χειριστήριο ρύθμισης υποβραχιόνιου
Χειριστήριο ρύθμισης ανάρτησης καθίσματος
Μοχλός ρύθμισης θέσης καθίσματος
Χειριστήριο ρύθμισης πλάτης

Μοχλός ρύθμισης θέσης καθίσματος

Μπορείτε να μετακινήσετε το κάθισμα προς τα εμπρός ή προς τα πίσω. Τοποθετήστε το κάθισμα στο σημείο όπου έχετε τον καλύτερο έλεγχο του μηχανήματος και νιώθετε πιο άνετα.

Μετακινήστε τον μοχλό στο πλάι για να απασφαλίσετε το κάθισμα.
Σύρετε το κάθισμα στη θέση που θέλετε και ελευθερώστε τον μοχλό για να ασφαλιστεί σε εκείνη τη θέση.

Χειριστήριο ρύθμισης ανάρτησης καθίσματος

Μπορείτε να ρυθμίσετε το κάθισμα για περισσότερη ομαλότητα και άνεση κατά την οδήγηση. Τοποθετήστε το κάθισμα στο σημείο όπου νιώθετε πιο άνετα.

Για να ρυθμίσετε το κάθισμα, στρέψτε το χειριστήριο ρύθμισης ανάρτησης καθίσματος προς την κατεύθυνση που σας παρέχει την καλύτερη άνεση.

Χειριστήριο ρύθμισης πλάτης

Μπορείτε να ρυθμίσετε την πλάτη του καθίσματος για περισσότερη άνεση κατά την οδήγηση. Τοποθετήστε την πλάτη του καθίσματος στο σημείο όπου νιώθετε πιο άνετα.

Για να ρυθμίσετε την πλάτη του καθίσματος, στρέψτε το χειριστήριο ρύθμισης πλάτης που υπάρχει κάτω από το δεξί υποβραχιόνιο προς την κατεύθυνση που σας παρέχει την καλύτερη άνεση.

Χειριστήριο ρύθμισης υποβραχιόνιου

Μπορείτε να ρυθμίσετε τα υποβραχιόνια για περισσότερη άνεση κατά την οδήγηση. Τοποθετήστε τα υποβραχιόνια στο σημείο όπου νιώθετε πιο άνετα.

Ανασηκώστε το υποβραχιόνιο και στρέψτε το χειριστήριο ρύθμισης υποβραχιόνιου προς την κατεύθυνση που σας παρέχει την καλύτερη άνεση.

Προδιαγραφές

Σημείωση: Οι προδιαγραφές και ο σχεδιασμός μπορεί να αλλάξουν απροειδοποίητα.

Διαστάσεις	Reelmaster 3550	Reelmaster 3555	Reelmaster 3575
Πλάτος κοπής	208 cm (82")	254 cm (100")	254 cm (100")
Συνολικό πλάτος	239 cm (94")	284 cm (112")	284 cm (112")
Πλάτος μεταφοράς	231 cm (91")	231 cm (91")	231 cm (91")
Συνολικό μήκος	295 cm (110")	267 cm (105")	267 cm (105")
Ύψος μέχρι την κορυφή του συστήματος ROPS	188 cm (74")	201 cm (79")	206 cm (81")
Μεταξόνιο	151 cm (59,5")	152 cm (60")	152 cm (60")
Βάρος (εξοπλισμένο)	900 kg (1.985 lb)	1034 kg (2.280 lb)	1157 kg (2.550 lb)
Βάρος (χωρίς μονάδες κοπής)	708 kg (1.560 lb)	751 kg (1.655 lb)	796 kg (1.755 lb)
Χωρητικότητα ρεζερβουάρ καυσίμου	28 L (7,5 γαλόνια ΗΠΑ)	28 L (7,5 γαλόνια ΗΠΑ)	28 L (7,5 γαλόνια ΗΠΑ)

Παρελκόμενα/Εξαρτήματα

Για τη βελτίωση και διεύρυνση των δυνατοτήτων του μηχανήματός σας διατίθενται επιλεγμένα παρελκόμενα και εξαρτήματα που είναι εγκεκριμένα από την Toro. Για τον πλήρη κατάλογο όλων των εγκεκριμένων παρελκομένων και εξαρτημάτων, επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις ή εξουσιοδοτημένο διανομέα της Toro ή επισκεφτείτε τη διεύθυνση www.Toro.com.

Για να εξασφαλίσετε τις μέγιστες δυνατές επιδόσεις και τη συνεχή πιστοποίηση ασφαλείας του μηχανήματος, χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και εξαρτήματα Toro.

Λειτουργία

Πριν από τη λειτουργία

Εκτέλεση της καθημερινής συντήρησης

Καθημερινά, πριν θέσετε το μηχάνημα σε λειτουργία, εκτελέστε τις διαδικασίες που προβλέπονται για κάθε φορά που χρησιμοποιείται το μηχάνημα ή σε καθημερινή βάση, οι οποίες παρατίθενται στην ενότητα «Πρόγραμμα συντήρησης».

Καύσιμο

Προδιαγραφές καυσίμου

Σημαντικό

Μην χρησιμοποιείτε ποτέ κηροζίνη ή βενζίνη αντί για πετρέλαιο ντίζελ.

Πετρελαϊκό ντίζελ

Τύπος	Χρησιμοποιείτε θερινό καύσιμο ντίζελ (No. 2-D) σε θερμοκρασίες υψηλότερες από -7°C και χειμερινό καύσιμο ντίζελ (No. 1-D ή μείγμα No. 1-D/2-D) σε χαμηλότερες θερμοκρασίες. Η χρήση χειμερινού καυσίμου σε χαμηλότερες θερμοκρασίες παρέχει χαμηλότερο σημείο ανάφλεξης και χαρακτηριστικά ψυχρής ροής, με αποτέλεσμα να διευκολύνεται η εκκίνηση και να μειώνεται η έμφραξη του φίλτρου καυσίμου. Η χρήση θερινού καυσίμου σε θερμοκρασίες υψηλότερες των -7°C συμβάλλει στην αύξηση του χρόνου ζωής της αντλίας καυσίμου και σε αυξημένη ισχύ σε σύγκριση με το χειμερινό καύσιμο.
Περιεκτικότητα σε θείο	Χαμηλή (<500 ppm) ή εξαιρετικά χαμηλή (<15 ppm)
Ελάχιστος αριθμός κετανίων	40
Αποθήκευση	Να προμηθεύεστε μόνο την ποσότητα καθαρού, φρέσκου ντίζελ ή βιοντίζελ που θα καταναλώσετε τις επόμενες 180 ημέρες. Μη χρησιμοποιείτε καύσιμο που έχει μείνει αποθηκευμένο για περισσότερες από 180 ημέρες.
Λάδι και πρόσθετα	Μην προσθέτετε λάδι στο καύσιμο

Βιοντίζελ

Τύπος	Το συγκεκριμένο μηχάνημα μπορεί επίσης να δέχεται μεικτό καύσιμο βιοντίζελ, βαθμού έως B20 (20% βιοντίζελ, 80% πετρελαϊκό ντίζελ). Το μέρος πετρελαϊκού ντίζελ θα πρέπει να έχει χαμηλή ή εξαιρετικά χαμηλή περιεκτικότητα σε θείο. Κατά τους χειμερινούς μήνες, χρησιμοποιείτε B5 (5% περιεκτικότητα σε βιοντίζελ) ή χαμηλότερου επιπέδου μείγματα.
Ελάχιστος αριθμός κετανίων	40
Προφυλάξεις για το βιοντίζελ	Οι βαμμένες επιφάνειες ενδέχεται να υποστούν ζημιά από τα μείγματα βιοντίζελ. Παρακολουθείτε τα παρεμβύσματα, τους σωλήνες και τις τσιμούχες που έρχονται σε επαφή με το καύσιμο, καθώς ενδέχεται να υποβαθμιστούν με την πάροδο του χρόνου. Μπορεί να αναμένεται έμφραξη του φίλτρου καυσίμου για κάποιο διάστημα μετά τη μετάβαση σε μείγμα βιοντίζελ. Για περισσότερες πληροφορίες σχετικά με το βιοντίζελ, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Toro.
Αποθήκευση	Να προμηθεύεστε μόνο την ποσότητα καθαρού, φρέσκου ντίζελ ή βιοντίζελ που θα καταναλώσετε τις επόμενες 180 ημέρες. Μη χρησιμοποιείτε καύσιμο που έχει μείνει αποθηκευμένο για περισσότερες από 180 ημέρες.
Λάδι και πρόσθετα	Μην προσθέτετε λάδι στο καύσιμο

Το καύσιμο βιοντίζελ πρέπει να καλύπτει τα εξής:	Πρότυπο	Τοποθεσία
	ASTM D6751	USA
	EN 14214	Ευρωπαϊκή Ένωση
Το μεικτό καύσιμο πρέπει να καλύπτει τα εξής:	ASTM D975	USA
Το μεικτό καύσιμο πρέπει να καλύπτει τα εξής:	EN 590	Ευρωπαϊκή Ένωση

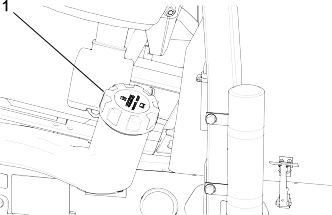

Ανεφοδιασμός καυσίμου

G411004

Σταθμεύστε το μηχάνημα σε επίπεδο έδαφος, χαμηλώστε τις μονάδες κοπής, βάλτε το φρένο στάθμευσης, σβήστε τον κινητήρα και αφαιρέστε το κλειδί.
Καθαρίστε τον χώρο γύρο από την τάπα του ρεζερβουάρ .
Αφαιρέστε την τάπα του ρεζερβουάρ καυσίμου.
Γεμίστε το ρεζερβουάρ έως το στόμιο πλήρωσης.
Τοποθετήστε την τάπα και σκουπίστε τυχόν καύσιμο που έχει χυθεί.

Έλεγχος των διακοπτών ενδοασφάλισης

Προσοχή

Αν οι διακόπτες ενδοασφάλισης είναι αποσυνδεδεμένοι ή έχουν υποστεί ζημιά, το μηχάνημα θα μπορούσε να λειτουργεί απροσδόκητα προκαλώντας ελαφρύ ή μέτριο τραυματισμό.

Μην πειράζετε τους διακόπτες ενδοασφάλισης.
Ελέγχετε τη λειτουργία των διακοπτών ενδοασφάλισης καθημερινά και αντικαθιστάτε τυχόν κατεστραμμένους διακόπτες πριν από τον χειρισμό του μηχανήματος.

Σημαντικό

Εάν οι έλεγχοι στο μηχάνημά σας εντοπίσουν ελαττωματικό διακόπτη ενδοασφάλισης, επικοινωνήστε με τον πλησιέστερο εξουσιοδοτημένο αντιπρόσωπο της Toro.

Προετοιμασία του μηχανήματος

Οδηγήστε το μηχάνημα αργά σε ανοικτό χώρο.
Χαμηλώστε τις μονάδες κοπής, σβήστε τον κινητήρα και βάλτε χειρόφρενο.

Έλεγχος της ενδοασφάλισης εκκίνησης του πεντάλ του γκαζιού

Καθίστε στη θέση του χειριστή και τραβήξτε χειρόφρενο.
Απενεργοποιήστε τον διακόπτη κίνησης μονάδων κοπής.
Πατήστε το πεντάλ του γκαζιού και γυρίστε το κλειδί στη θέση Start (Εκκίνηση).

Σημείωση: Η μίζα δεν πρέπει να γυρίζει τον κινητήρα όσο πατάτε το πεντάλ του γκαζιού.

Έλεγχος της ενδοασφάλισης εκκίνησης του διακόπτη κίνησης μονάδων κοπής

Καθίστε στη θέση του χειριστή και τραβήξτε χειρόφρενο.
Ενεργοποιήστε τον διακόπτη κίνησης μονάδων κοπής.
Κρατήστε το πόδι σας μακριά από το πεντάλ του γκαζιού και γυρίστε το κλειδί στη θέση Start (Εκκίνηση).

Σημείωση: Η μίζα δεν πρέπει να γυρίζει τον κινητήρα με τον διακόπτη κίνησης μονάδων κοπής στη θέση Engage (Ενεργοποίηση).

Έλεγχος της ενδοασφάλισης εκκίνησης του μοχλού χαμηλώματος/ανύψωσης μονάδων κοπής και της μίζας

Καθίστε στη θέση του χειριστή και τραβήξτε χειρόφρενο.
Απενεργοποιήστε τον διακόπτη κίνησης μονάδων κοπής.
Βεβαιωθείτε ότι το πόδι σας είναι μακριά από το πεντάλ του γκαζιού.
Κρατήστε τον μοχλό χαμηλώματος/ανύψωσης μονάδων κοπής προς τα εμπρός και γυρίστε το κλειδί στη θέση Start (Εκκίνηση).

Σημείωση: Η μίζα δεν πρέπει να γυρίζει τον κινητήρα όσο κρατάτε προς τα εμπρός τον μοχλό χαμηλώματος/ανύψωσης των μονάδων κοπής.

Έλεγχος της ενδοασφάλισης λειτουργίας χειρόφρενου και καθίσματος

Καθίστε στη θέση του χειριστή και τραβήξτε χειρόφρενο.
Απενεργοποιήστε τον διακόπτη κίνησης μονάδων κοπής.
Κρατήστε το πόδι σας μακριά από το πεντάλ του γκαζιού και βάλτε μπροστά τον κινητήρα.
Λύστε το χειρόφρενο.
Σηκωθείτε από το κάθισμα του χειριστή.

Σημείωση: Ο κινητήρας πρέπει να σβήνει όταν σηκώνεστε από τη θέση του χειριστή με το χειρόφρενο λυμένο.

Έλεγχος της ενδοασφάλισης λειτουργίας χειρόφρενου και πεντάλ γκαζιού

Καθίστε στη θέση του χειριστή και τραβήξτε χειρόφρενο.
Απενεργοποιήστε τον διακόπτη κίνησης μονάδων κοπής.
Κρατήστε το πόδι σας μακριά από το πεντάλ του γκαζιού και βάλτε μπροστά τον κινητήρα.
Πατήστε το πεντάλ του γκαζιού.

Σημείωση: Ο κινητήρας πρέπει να σβήνει όταν πατάτε το πεντάλ του γκαζιού με το χειρόφρενο τραβηγμένο.

Έλεγχος της ενδοασφάλισης λειτουργίας καθίσματος και πεντάλ γκαζιού

Καθίστε στη θέση του χειριστή και τραβήξτε χειρόφρενο.
Απενεργοποιήστε τον διακόπτη κίνησης μονάδων κοπής.
Κρατήστε το πόδι σας μακριά από το πεντάλ του γκαζιού και βάλτε μπροστά τον κινητήρα.
Λύστε το χειρόφρενο.
Σηκωθείτε από το κάθισμα του χειριστή.
Πατήστε το πεντάλ του γκαζιού.

Σημείωση: Ο κινητήρας πρέπει να σβήνει όταν σηκώνεστε από τη θέση του χειριστή και πατάτε το πεντάλ του γκαζιού.

Έλεγχος του χειρόφρενου

G411005

Βάλτε μπροστά τον κινητήρα, ανυψώστε τις μονάδες κοπής, λύστε το χειρόφρενο και μετακινήστε το μηχάνημα σε ανοικτό, επίπεδο χώρο.
Βάλτε φρένο στάθμευσης όπως φαίνεται στην εικόνα.
Πατήστε το πεντάλ γκαζιού για να κινήσετε το μηχάνημα προς τα εμπρός.

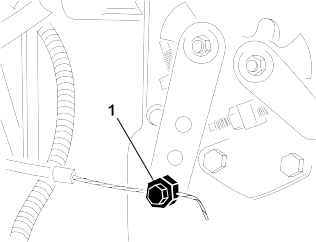

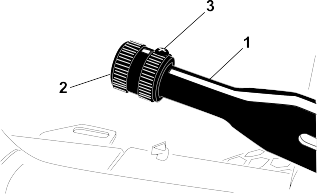

Σημείωση: Αν το μηχάνημα κινείται προς τα μπροστά με τραβηγμένο το χειρόφρενο, ρυθμίστε το χειρόφρενο.

Σημείωση: Η μετακίνηση του μηχανήματος προς τα μπροστά με τραβηγμένο το χειρόφρενο θα προκαλέσει σβήσιμο του κινητήρα.
Εάν ρυθμίσατε το χειρόφρενο, επαναλάβετε τα βήματα και .

Σημείωση: Αν το μηχάνημα κινείται προς τα εμπρός με τραβηγμένο το χειρόφρενο: κάντε σέρβις στο χειρόφρενο, ελέγξτε για φθορές τους αριστερούς και δεξιούς συνδέσμους του φρένου και ελέγξτε για φθορές τον άξονα του μοχλού του χειρόφρενου.
Προτού απομακρυνθείτε από τη θέση του χειριστή, σβήστε τον κινητήρα, αφαιρέστε το κλειδί και περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη.

Κατά τη λειτουργία

Θέση του κινητήρα σε λειτουργία

Σημαντικό

Πρέπει να εκτονώσετε το σύστημα καυσίμου προτού θέσετε τον κινητήρα σε λειτουργία αν βάζετε μπρος τον κινητήρα για πρώτη φορά, αν η λειτουργία του κινητήρα διακόπηκε λόγω έλλειψης καυσίμου ή αν έχετε πραγματοποιήσει εργασίες συντήρησης στο σύστημα καυσίμου· ανατρέξτε στην ενότητα Εκτόνωση του συστήματος καυσίμου.

Βεβαιωθείτε ότι το χειρόφρενο είναι τραβηγμένο και ότι ο διακόπτης κίνησης των μονάδων κοπής βρίσκεται στη θέση Disengage (Απενεργοποίηση).
Σηκώστε το πόδι σας από το πεντάλ του γκαζιού και βεβαιωθείτε ότι το πεντάλ μετακινήθηκε στη νεκρά.
Μετακινήστε τον μοχλό γκαζιού στη θέση «μισού γκαζιού».
Βάλτε το κλειδί στον διακόπτη και στρέψτε το στη θέση On/Preheat (Σε λειτουργία/Προθέρμανση) μέχρι να σβήσει η ένδειξη του προθερμαντήρα (περίπου 7 δευτερόλεπτα). Κατόπιν γυρίστε το κλειδί στη θέση Start (Εκκίνηση) για να ενεργοποιήσετε τη μίζα. Όταν ο κινητήρας πάρει μπρος, αφήστε το κλειδί.

Σημείωση: Το κλειδί μετακινείται αυτόματα στη θέση On/Run (Σε λειτουργία).

Σημαντικό

Για να αποφύγετε υπερθέρμανση της μίζας, μην τη θέτετε σε λειτουργία για περισσότερο από 15 δευτερόλεπτα. Μετά από 10 δευτερόλεπτα συνεχούς λειτουργίας της μίζας, περιμένετε 60 δευτερόλεπτα προτού την ενεργοποιήσετε ξανά.
Όταν βάλετε μπροστά τον κινητήρα για πρώτη φορά ή μετά από γενική επισκευή του, οδηγήστε το μηχάνημα σε εμπροσθοπορεία και οπισθοπορεία για 1 έως 2 λεπτά. Επίσης, λειτουργήστε τον μοχλό του υδραυλικού και τον διακόπτη κίνησης των μονάδων κοπής για να βεβαιωθείτε ότι όλα τα εξαρτήματα λειτουργούν σωστά.

Σημείωση: Στρέψτε το τιμόνι αριστερά και δεξιά για να ελέγξετε την απόκρισή του και, μετά, σβήστε τον κινητήρα και ελέγξτε για διαρροές λαδιού, χαλαρωμένα εξαρτήματα και όποιες άλλες φθορές ή βλάβες.

Προσοχή

Ο έλεγχος για διαρροές λαδιού, χαλαρωμένα εξαρτήματα και άλλες δυσλειτουργίες μπορεί να οδηγήσει σε ελαφρύ ή μέτριο τραυματισμό.

Σβήστε τον κινητήρα και περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη, προτού ελέγξετε για διαρροές λαδιού, χαλαρωμένα εξαρτήματα και άλλες δυσλειτουργίες.

Θέση του κινητήρα εκτός λειτουργίας

Μετακινήστε τον μοχλό ελέγχου γκαζιού στη θέση Ρελαντί.
Βάλτε φρένο στάθμευσης.
Μετακινήστε τον διακόπτη κίνησης μονάδων κοπής στη θέση Απενεργοποιημένο.

G411277

Μετακινήστε τον επιλογέα κοπής/μεταφοράς στη θέση Mow (Κοπή) όπως φαίνεται στην εικόνα.
Χρησιμοποιήστε τον μοχλό ελέγχου χαμηλώματος/ανύψωσης για να χαμηλώσετε τις μονάδες κοπής.
Σβήστε τον κινητήρα, αφαιρέστε το κλειδί και περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη.

Κοπή γρασιδιού με το μηχάνημα

G411277

Θέστε τον κινητήρα σε λειτουργία και μετακινήστε τον μοχλό ελέγχου γκαζιού στη θέση Fast (Γρήγορα).
Μετακινήστε τον επιλογέα κοπής/μεταφοράς προς τα δεξιά στη θέση Mow (Κοπή).

G411278

Μετακινήστε τον διακόπτη κίνησης μονάδων κοπής στη θέση Engage (Ενεργοποίηση).
Μετακινήστε προς τα εμπρός τον μοχλό ελέγχου χαμηλώματος/ανύψωσης () για να χαμηλώσετε και να λειτουργήσετε τις μονάδες κοπής (οι εμπρόσθιες μονάδες κοπής είναι χρονισμένες ώστε να χαμηλώνουν πριν από τις οπίσθιες μονάδες κοπής).
Πατήστε το πεντάλ γκαζιού προς τα εμπρός για να κινηθείτε προς τα εμπρός και να κόψετε γρασίδι.
Στο τέλος του περάσματος κοπής, τραβήξτε στιγμιαία τον μοχλό χαμηλώματος/ανύψωσης για να ανυψώσετε τις μονάδες κοπής και να ευθυγραμμίσετε το μηχάνημα για το επόμενο πέρασμα.

Σημείωση: Μετακινήστε ξανά προς τα εμπρός τον μοχλό ελέγχου χαμηλώματος/ανύψωσης για να χαμηλώσετε και να λειτουργήσετε τις μονάδες κοπής.

Οδήγηση του μηχανήματος σε λειτουργία μεταφοράς

G411279

Μετακινήστε τον διακόπτη κίνησης μονάδων κοπής στη θέση Απενεργοποιημένο.
Ανυψώστε τις μονάδες κοπής στη θέση μεταφοράς.
Μετακινήστε τον μοχλό κοπής/μεταφοράς προς τα αριστερά, στη θέση Transport (Μεταφορά).

Σημαντικό

Να είστε προσεκτικοί όταν οδηγείτε μεταξύ αντικειμένων ώστε να μην προκαλέσετε κατά λάθος ζημιά στο μηχάνημα ή τις μονάδες κοπής. Δείξτε ιδιαίτερη προσοχή όταν χειρίζεστε το μηχάνημα σε επικλινή εδάφη. Οδηγείτε αργά και αποφεύγετε τις απότομες στροφές σε επικλινή εδάφη για να αποτρέψετε την πιθανότητα ανατροπής του μηχανήματος.

Σημείωση: Δεν μπορείτε να χαμηλώσετε τις μονάδες κοπής όταν το μηχάνημα βρίσκεται στη λειτουργία μεταφοράς.

Ρυθμός κοπής (ταχύτητα κυλίνδρων κοπής)

Για να πετύχετε σταθερή, υψηλή ποιότητα κοπής και ομοιόμορφη εμφάνιση του γκαζόν, είναι σημαντικό να προσαρμόσετε την ταχύτητα κυλίνδρου κοπής στο ύψος κοπής.

Σημαντικό

Αν η ταχύτητα των κυλίνδρων κοπής είναι υπερβολικά χαμηλή, μπορεί να παρατηρήσετε εμφανή ίχνη κοπής. Αν η ταχύτητα των κυλίνδρων κοπής είναι υπερβολικά υψηλή, το κομμένο γρασίδι δεν θα έχει ομοιόμορφη όψη.

Μοντέλα 03820 και 03910

G447075

Ρύθμιση κυλίνδρου κοπής 8 λεπίδων
Ρύθμιση κυλίνδρου κοπής 11 λεπίδων
Διαβάστε το Εγχειρίδιο Χειριστή για πληροφορίες σχετικά με τη ρύθμιση του κυλίνδρου.

Μοντέλο 03821

G447074

Ρύθμιση κυλίνδρου κοπής 8 λεπίδων
Ρύθμιση κυλίνδρου κοπής 11 λεπίδων
Διαβάστε το Εγχειρίδιο Χειριστή για πληροφορίες σχετικά με τη ρύθμιση του κυλίνδρου.

Ορισμός ταχύτητας περιστρεφόμενων λεπίδων

Για να πετύχετε σταθερή, υψηλή ποιότητα κοπής και ομοιόμορφη εμφάνιση του γκαζόν, πρέπει να έχετε ρυθμίσει σωστά τα χειριστήρια για την ταχύτητα κυλίνδρων κοπής (βρίσκονται κάτω από το κάθισμα).

G426210

Επιλέξτε το ύψος κοπής στο οποίο θα ρυθμιστούν οι μονάδες κοπής.
Επιλέξτε τη βέλτιστη ταχύτητα πορείας ανάλογα με τις συνθήκες.
Χρησιμοποιήστε το γράφημα του πίνακα στις ετικέτες ταχύτητας κυλίνδρων κοπής για να καθορίσετε τη σωστή ρύθμιση της ταχύτητας κυλίνδρων κοπής.

Σημείωση: Σημειώστε τον αριθμό της ταχύτητας των κυλίνδρων κοπής.
Ανοίξτε το κάλυμμα της πλατφόρμας.

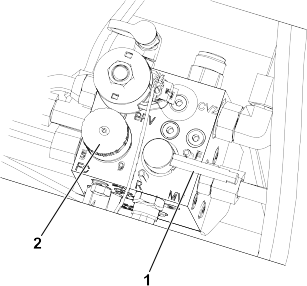

G426211

Στρέψτε το χειριστήριο ταχύτητας κυλίνδρου κοπής του κατανομέα του χλοοκοπτικού μηχανήματος, μέχρι το βέλος του δείκτη να ευθυγραμμιστεί με τον αριθμό της ταχύτητας κυλίνδρων κοπής που καθορίσατε στο βήμα .

Σημείωση: Μπορείτε να αυξήσετε ή να μειώσετε την ταχύτητα περιστρεφόμενων λεπίδων ώστε να αντισταθμίσετε τις συνθήκες που επικρατούν στον χλοοτάπητα. Εάν χρησιμοποιείτε καλάθια, αυξήστε την ταχύτητα των κυλίνδρων κοπής για να έχετε καλύτερη απόδοση στη συλλογή.
Κλείστε το κάλυμμα της πλατφόρμας.

Ρύθμιση του αντίβαρου των βραχιόνων ανύψωσης

Μόνο για τα Μοντέλα 03820 και 03821

Μπορείτε να ρυθμίσετε το αντίβαρο στους βραχίονες ανύψωσης των οπίσθιων μονάδων κοπής για να αντισταθμίσετε τις ποικίλες συνθήκες που επικρατούν στον χλοοτάπητα και να διατηρήσετε ομοιόμορφο ύψος κοπής σε δύσκολες συνθήκες ή σε χώρους με συσσώρευση νεκρού οργανικού υλικού.

Μπορείτε να προσαρμόσετε κάθε ελατήριο αντίβαρου σε 1 από τις 4 ρυθμίσεις. Κάθε αλλαγή ρύθμισης αυξάνει ή μειώνει το αντίβαρο στη μονάδα κοπής κατά 2,3 kg (5 lb). Μπορείτε να τοποθετήσετε τα ελατήρια στην πίσω πλευρά του πρώτου ενεργοποιητή ελατηρίου για να μηδενίσετε τη δύναμη εξισορρόπησης (τέταρτη θέση).

Σταθμεύστε το μηχάνημα σε επίπεδο έδαφος, χαμηλώστε τις μονάδες κοπής, βάλτε το φρένο στάθμευσης, σβήστε τον κινητήρα και αφαιρέστε το κλειδί από τον διακόπτη μίζας.
Εισάγετε έναν σωλήνα ή παρεμφερές αντικείμενο στο μακρύ άκρο του ελατηρίου για να το εκτονώσετε κατά τη ρύθμιση.

Προσοχή

Τα ελατήρια βρίσκονται υπό τάνυση και η ρύθμισή τους μπορεί να προκαλέσει ελαφρύ ή μέτριο τραυματισμό.

Δείξτε προσοχή κατά τη ρύθμιση των ελατηρίων.
Κατά την εκτόνωση του ελατηρίου, αφαιρέστε το μπουλόνι και το παξιμάδι ασφάλισης που στερεώνουν τον ενεργοποιητή ελατηρίου στη βάση του.
G411636
1. Ελατήριο
2. Ενεργοποιητής ελατηρίου
3. Θέσεις πρόσθετων οπών
Μετακινήστε τον ενεργοποιητή του ελατηρίου στην οπή της θέσης που θέλετε και στερεώστε τον με το μπουλόνι και το παξιμάδι ασφάλισης.
Επαναλάβετε τη διαδικασία στο άλλο ελατήριο.

Ρύθμιση της καθοδικής πίεσης των βραχιόνων ανύψωσης

Μπορείτε να προσαρμόσετε τη διαμόρφωση των ελατηρίων που υπάρχουν στους βραχίονες ανύψωσης των οπίσθιων μονάδων κοπής έτσι ώστε να ασκούν καθοδική πίεση. Αυτό έχει σκοπό να αντισταθμιστούν οι διαφορετικές συνθήκες χλοοτάπητα, όταν απαιτείται περισσότερη δύναμη προς τα κάτω.

Για να αλλάξετε σε διαμόρφωση καθοδικής πίεσης, πρέπει να αφαιρεθεί η πλάκα συγκράτησης για να μετακινηθούν τα δύο ελατήρια από τη μία πλευρά και το κοντό σκέλος του ελατηρίου πρέπει να εφαρμόζει στο επάνω χείλος του συγκροτήματος συγκράτησης.

Μπορείτε να προσαρμόσετε κάθε ελατήριο καθοδικής πίεσης σε 1 από τις 4 ρυθμίσεις. Κάθε αλλαγή ρύθμισης αυξάνει ή μειώνει την καθοδική πίεση στη μονάδα κοπής κατά 2,3 kg. Μπορείτε να τοποθετήσετε τα ελατήρια στην πίσω πλευρά του πρώτου ενεργοποιητή ελατηρίου για να μηδενίσετε όλη την καθοδική πίεση (τέταρτη θέση).

G462096

Θέση 1
Θέση 2
Θέση 3
Θέση 4
Ελατήριο
Ενεργοποιητής ελατηρίου

Σταθμεύστε το μηχάνημα σε επίπεδο έδαφος, χαμηλώστε τις μονάδες κοπής, βάλτε το φρένο στάθμευσης, σβήστε τον κινητήρα και αφαιρέστε το κλειδί από τον διακόπτη μίζας.
Εισάγετε έναν σωλήνα ή παρεμφερές αντικείμενο στο μακρύ άκρο του ελατηρίου για να το εκτονώσετε κατά τη ρύθμιση.

Προσοχή

Τα ελατήρια βρίσκονται υπό τάνυση και η ρύθμισή τους μπορεί να προκαλέσει ελαφρύ ή μέτριο τραυματισμό.

Δείξτε προσοχή κατά τη ρύθμιση των ελατηρίων.
Κατά την εκτόνωση του ελατηρίου, αφαιρέστε το μπουλόνι και το παξιμάδι ασφάλισης που στερεώνουν τον ενεργοποιητή ελατηρίου στη βάση του.
Μετακινήστε τον ενεργοποιητή του ελατηρίου στην οπή της θέσης που θέλετε και στερεώστε τον με το μπουλόνι και το παξιμάδι ασφάλισης.
Επαναλάβετε τη διαδικασία στο άλλο ελατήριο.

Εκτόνωση του συστήματος καυσίμου

G411275

Σταθμεύστε το μηχάνημα σε επίπεδο έδαφος, χαμηλώστε τις μονάδες κοπής, βάλτε το φρένο στάθμευσης, σβήστε τον κινητήρα και αφαιρέστε το κλειδί.
Βεβαιωθείτε ότι το ρεζερβουάρ καυσίμου είναι γεμάτο τουλάχιστον ως τη μέση.
Απασφαλίστε και ανυψώστε το καπό.

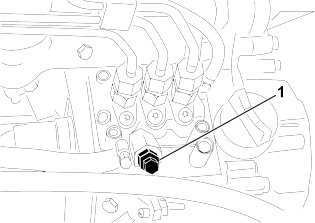

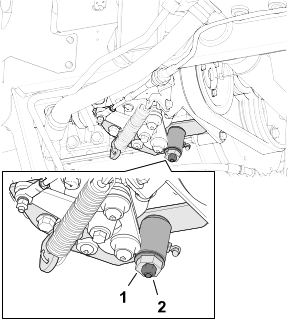

Ξεσφίξτε τη βίδα εκτόνωσης αέρα που βρίσκεται στην αντλία έγχυσης καυσίμου.
Γυρίστε το κλειδί της μίζας στη θέση On (Σε λειτουργία).

Σημείωση: Η ηλεκτρική αντλία καυσίμου λειτουργεί πιέζοντας τον αέρα προς τα έξω μέσω της βίδας εκτόνωσης αέρα.
Σφίξτε τη βίδα και γυρίστε το κλειδί της μίζας στη θέση Off (Εκτός λειτουργίας).

Σημείωση: Ο κινητήρας πρέπει να ξεκινά εάν έχετε ακολουθήσει τη συγκεκριμένη διαδικασία. Αν ο κινητήρας δεν παίρνει μπρος, ίσως χρειάζεται να κάνετε εξαέρωση από τους εγχυτήρες.

Επισκόπηση της διαγνωστικής λυχνίας

Η διαγνωστική λυχνία

υποδεικνύει αν ο ηλεκτρονικός ελεγκτής εντοπίζει κάποιο σφάλμα στο ηλεκτρονικό σύστημα. Όταν ο ηλεκτρονικός ελεγκτής λειτουργεί σωστά και ο διακόπτης μίζας μετακινείται στη θέση On (Σε λειτουργία), η διαγνωστική λυχνία ανάβει για 3 δευτερόλεπτα και μετά σβήνει για να υποδείξει ότι η λυχνία λειτουργεί σωστά.

Όταν σβήσετε τον κινητήρα, η διαγνωστική λυχνία μένει σταθερά αναμμένη μέχρι να αλλάξετε θέση στο κλειδί της μίζας. Η λυχνία αναβοσβήνει όταν ο ελεγκτής έχει εντοπίσει κάποιο σφάλμα στο ηλεκτρικό σύστημα. Μετά την αποκατάσταση του σφάλματος, η λυχνία επανέρχεται όταν μετακινήσετε τον διακόπτη μίζας στη θέση Off (Εκτός λειτουργίας).

G411637

Συμβουλές κατά τον χειρισμό

Εξοικείωση με το μηχάνημα

Προτού πραγματοποιήσετε κοπή γρασιδιού, εξασκηθείτε στον χειρισμό του μηχανήματος σε ανοικτό χώρο.
Βάλτε μπρος και σβήστε τον κινητήρα.
Οδηγήστε το μηχάνημα με εμπροσθοπορεία και οπισθοπορεία.
Χαμηλώστε και ανυψώστε τις μονάδες κοπής και ενεργοποιήστε και απενεργοποιήστε τις μονάδες κοπής.
Όταν εξοικειωθείτε αρκετά με το μηχάνημα, εξασκηθείτε στον χειρισμό του μηχανήματος σε ανηφορικά και κατηφορικά εδάφη με διαφορετικές ταχύτητες πορείας.

Επισκόπηση του συστήματος προειδοποίησης

Εάν ανάψει κάποια προειδοποιητική ένδειξη κατά τη λειτουργία, ακινητοποιήστε αμέσως το μηχάνημα και διορθώστε το πρόβλημα προτού συνεχίσετε τον χειρισμό του μηχανήματος. Μπορεί να επέλθει σοβαρή ζημιά αν χειριστείτε το μηχάνημα ενώ υπάρχει κάποια δυσλειτουργία.

Μετά τη λειτουργία

Θέσεις σημείων πρόσδεσης

G413472

Οπές πρόσδεσης

Μεταφορά του μηχανήματος

Για τη μεταφορά του μηχανήματος ακολουθήστε τις παρακάτω συμβουλές.
- Χρησιμοποιείτε ράμπες πλήρους πλάτους για τη φόρτωση του μηχανήματος σε τρέιλερ ή φορτηγό.
- Δέστε με ασφάλεια το μηχάνημα.

Ρυμούλκηση του μηχανήματος

Σε περίπτωση έκτακτης ανάγκης, μπορείτε να ρυμουλκήσετε το μηχάνημα για μικρή απόσταση. Ωστόσο, η Toro δεν συνιστά κάτι τέτοιο ως συνήθη διαδικασία.

Σημαντικό

Μη ρυμουλκείτε το μηχάνημα με ταχύτητα που υπερβαίνει τα 3 έως 4 km/h, διότι μπορεί να επέλθει ζημιά στο σύστημα μετάδοσης κίνησης. Εάν πρέπει οπωσδήποτε να μετακινήσετε το μηχάνημα σε αρκετά μεγάλη απόσταση, μεταφέρετέ το με φορτηγό ή τρέιλερ.

Ανοίξτε το καπό.

G413470

Κοντά στο δεξιά μάνδαλο του καπό, περιστρέψτε κατά 90° (1/4 της στροφής) τη λαβή της βαλβίδας παράκαμψης που υπάρχει στην αντλία.
Κλείστε και ασφαλίστε το καπό.
Συνδέστε στα σημεία πρόσδεσης το μηχάνημα με το όχημα που θα το ρυμουλκήσει.
Καθίστε στο κάθισμα του χειριστή και, εάν χρειαστεί, χρησιμοποιήστε το χειρόφρενο για να ελέγχετε το μηχάνημα όσο αυτό ρυμουλκείται.

Σημαντικό

Μη βάλετε μπροστά τον κινητήρα με ανοικτή της βαλβίδα παράκαμψης.
Προτού βάλετε μπροστά τον κινητήρα, κλείστε τη βαλβίδα παράκαμψης περιστρέφοντάς την κατά 90° (1/4 της στροφής).

Συντήρηση

Σημείωση: Καθορίστε την αριστερή και δεξιά πλευρά του μηχανήματος από την κανονική θέση χειρισμού.

Σημείωση: Κατεβάστε δωρεάν το σχεδιάγραμμα ηλεκτρικού συστήματος ή υδραυλικού συστήματος μεταβαίνοντας στη διεύθυνση www.Toro.com και αναζητώντας το μηχάνημά σας από το σύνδεσμο προς τα εγχειρίδια (Manuals) στην αρχική σελίδα.

Σημαντικό

Για περισσότερες διαδικασίες συντήρησης, ανατρέξτε στο εγχειρίδιο χρήστη του κινητήρα σας και στο Εγχειρίδιο Χειριστή για τις μονάδες κοπής.

Συνιστώμενο πρόγραμμα συντήρησης

Διάστημα συντήρησης/σέρβις	Διαδικασία συντήρησης	Κωδικός	Ποσότ.	Περιγραφή
Μετά την πρώτη ώρα	Σφίξτε τα παξιμάδια των τροχών με ροπή 103 έως 127 N∙m.	-	-	-
	Σφίξτε τα παξιμάδια της πλήμνης του αριστερού και του δεξιού εμπρός άξονα με ροπή 339 έως 373 N∙m.	-	-	-
	Σφίξτε τα παξιμάδια της πλήμνης του πίσω άξονα με ροπή 339 έως 373 N∙m.	-	-	-
Μετά τις πρώτες 10 ώρες	Σφίξτε τα παξιμάδια των τροχών με ροπή 103 έως 127 N∙m.	-	-	-
	Σφίξτε τα παξιμάδια της πλήμνης του αριστερού και του δεξιού εμπρός άξονα με ροπή 339 έως 373 N∙m.	-	-	-
	Σφίξτε τα παξιμάδια της πλήμνης του πίσω άξονα με ροπή 339 έως 373 N∙m.	-	-	-

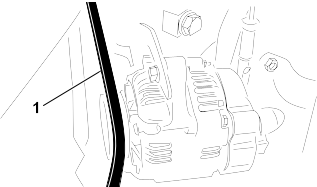

	Ελέγξτε την κατάσταση και την τάνυση όλων των ιμάντων.	104-3494	1	Ιμάντας εναλλάκτη/ανεμιστήρα
	Ελέγξτε την κατάσταση και την τάνυση όλων των ιμάντων.	99-3619	1	Ιμάντας υδροστατικής μετάδοσης
Μετά τις πρώτες 50 ώρες	Αλλάξτε το λάδι κινητήρα και το φίλτρο λαδιού κινητήρα.	108-3841	1	Φίλτρο λαδιού κινητήρα
		121-6395	1	15W-40 Premium Engine Oil (5 γαλόνια)
		121-6394	1	15W-40 Premium Engine Oil (55 γαλόνια)
Πριν από κάθε χρήση ή σε καθημερινή βάση	Επιθεωρήστε τη/τις ζώνη/-ες ασφαλείας για τυχόν φθορά, σκισίματα και άλλες ζημίες. Αντικαταστήστε τη/τις ζώνη/-ες ασφαλείας εάν οποιοδήποτε εξάρτημα δεν λειτουργεί σωστά.	-	-	-
	Ελέγξτε τους διακόπτες ενδοασφάλισης.	-	-	-
	Ελέγξτε το χειρόφρενο.	-	-	-
	Ελέγξτε τη στάθμη του λαδιού κινητήρα.	121-6395	1	15W-40 Premium Engine Oil (5 γαλόνια)
	Ελέγξτε τη στάθμη του λαδιού κινητήρα.	121-6394	1	15W-40 Premium Engine Oil (55 γαλόνια)
	Αποστραγγίστε τον διαχωριστή νερού.	-	-	-
	Ελέγξτε την πίεση των ελαστικών.	-	-	-
	Ελέγξτε τη στάθμη του ψυκτικού υγρού του κινητήρα.	-	-	-
	Καθαρίστε το σύστημα ψύξης του κινητήρα.	-	-	-
	Ελέγξτε τις υδραυλικές σωληνώσεις και τους εύκαμπτους σωλήνες.	-	-	-
	Ελέγξτε τη στάθμη του υδραυλικού υγρού.	133-8086	1	PX Extended Life Hydraulic Fluid (5 γαλόνια)
	Ελέγξτε τη στάθμη του υδραυλικού υγρού.	133-8087	1	PX Extended Life Hydraulic Fluid (55 γαλόνια)
	Ελέγξτε την επαφή κυλίνδρου - μαχαιριού κλίνης.	-	-	-
Kάθε 25 ώρες	Ελέγξτε τη στάθμη του ηλεκτρολύτη (κάθε 30 ημέρες αν το μηχάνημα είναι αποθηκευμένο).	-	-	-
Kάθε 50 ώρες	Λιπάνετε όλα τα ρουλεμάν και τους δακτυλίους τριβής (καθημερινά, αν το μηχάνημα λειτουργεί σε συνθήκες αυξημένης σκόνης και ρύπων).	108-1190	1	Premium all-purpose grease (14 oz)
Kάθε 100 ώρες	Ελέγξτε την κατάσταση και την τάνυση όλων των ιμάντων.	104-3494	1	Ιμάντας εναλλάκτη/ανεμιστήρα
Kάθε 100 ώρες	Ελέγξτε την κατάσταση και την τάνυση όλων των ιμάντων.	99-3619	1	Ιμάντας υδροστατικής μετάδοσης
Kάθε 150 ώρες	Αλλάξτε το λάδι κινητήρα και το φίλτρο λαδιού κινητήρα.	108-3841	1	Φίλτρο λαδιού κινητήρα
		121-6395	1	15W-40 Premium Engine Oil (5 γαλόνια)
		121-6394	1	15W-40 Premium Engine Oil (55 γαλόνια)
Kάθε 200 ώρες	Κάνετε σέρβις του φίλτρου αέρα (συχνότερα υπό συνθήκες υπερβολικής σκόνης ή ρύπων).	108-3811	1	Φίλτρο αέρα
	Σφίξτε τα παξιμάδια των τροχών με ροπή 103 έως 127 N∙m.	-	-	-
	Σφίξτε τα παξιμάδια της πλήμνης του αριστερού και του δεξιού εμπρός άξονα με ροπή 339 έως 373 N∙m.	-	-	-
	Σφίξτε τα παξιμάδια της πλήμνης του πίσω άξονα με ροπή 339 έως 373 N∙m.	-	-	-
	Ελέγξτε το χειρόφρενο.	-	-	-
Kάθε 400 ώρες	Ελέγξτε τους σωλήνες και τις συνδέσεις καυσίμου.	-	-	-
	Αντικαταστήστε το κάνιστρο του φίλτρου καυσίμου.	110-9049	1	Φίλτρο καυσίμου
	Κάντε σέρβις των φρένων στάθμευσης.	-	-	-
Kάθε 800 ώρες	Αλλάξτε το υδραυλικό υγρό (εάν δεν χρησιμοποιείτε το συνιστώμενο υδραυλικό υγρό ή έχετε στο παρελθόν γεμίσει τη δεξαμενή υδραυλικού υγρού με εναλλακτικό υγρό).	133-8086	1	PX Extended Life Hydraulic Fluid (5 γαλόνια)
		133-8087	1	PX Extended Life Hydraulic Fluid (55 γαλόνια)
	Αντικαταστήστε το φίλτρο του υδραυλικού συστήματος (εάν δεν χρησιμοποιείτε το συνιστώμενο υδραυλικό υγρό ή έχετε στο παρελθόν γεμίσει τη δεξαμενή υδραυλικού υγρού με εναλλακτικό υγρό).	86-3010	1	Φίλτρο υδραυλικού συστήματος
Kάθε 1.000 ώρες	Αντικαταστήστε το φίλτρο του υδραυλικού συστήματος (εάν χρησιμοποιείτε το συνιστώμενο υδραυλικό υγρό).	86-3010	1	Φίλτρο υδραυλικού συστήματος
Kάθε 2.000 ώρες	Αλλάξτε το υδραυλικό υγρό (εάν χρησιμοποιείτε το συνιστώμενο υδραυλικό υγρό).	133-8086	1	PX Extended Life Hydraulic Fluid (5 γαλόνια)
Kάθε 2.000 ώρες		133-8087	1	PX Extended Life Hydraulic Fluid (55 γαλόνια)
Κάθε 2 έτη	Αποστραγγίστε και καθαρίστε το ρεζερβουάρ καυσίμου.	-	-	-
Κάθε 2 έτη	Αδειάστε και εκπλύνετε το σύστημα ψυκτικού υγρού (αναθέστε την εργασία σε εξουσιοδοτημένο αντιπρόσωπο σέρβις ή ανατρέξτε στο Εγχειρίδιο Σέρβις).	-	-	-

Λίστα ελέγχου για την καθημερινή συντήρηση

Στοιχείο ελέγχου συντήρησης

Για την εβδομάδα:

Δευτ.

Τρ.

Τετ.

Πέμ.

Παρ.

Σάβ.

Κυρ.

Ελέγξτε τη λειτουργία της ενδοασφάλισης.

Ελέγξτε τη λειτουργία των φρένων.

Ελέγξτε τη στάθμη λαδιού κινητήρα και καυσίμου.

Ελέγξτε τη στάθμη του υγρού του συστήματος ψύξης.

Αποστραγγίστε τον διαχωριστή νερού/καυσίμου.

Ελέγξτε το φίλτρο αέρα, το προστατευτικό πώμα κατά της σκόνης και τη βαλβίδα εκτόνωσης.

Ελέγξτε για ασυνήθιστους ήχους του κινητήρα.1

Ελέγξτε το ψυγείο για ξένα υλικά.

Ελέγξτε για ασυνήθιστους ήχους λειτουργίας.

Ελέγξτε τη στάθμη του υγρού του υδραυλικού συστήματος.

Ελέγξτε τους υδραυλικούς εύκαμπτους σωλήνες για τυχόν ζημιές.

Ελέγξτε για διαρροές υγρών.

Ελέγξτε την πίεση των ελαστικών.

Ελέγξτε τη λειτουργία των οργάνων.

Ελέγξτε τη ρύθμιση ύψους κοπής.

Λιπάνετε όλα τα γρασαδοράκια.2

Επιδιορθώστε τη βαφή όπου υπάρχουν φθορές.

Πλύνετε το μηχάνημα.

Ελέγξτε τον προθερμαντήρα και τα μπεκ καυσίμου αν παρατηρήσετε δυσκολίες στην εκκίνηση, υπερβολικό καπνό ή τραχύτητα στη λειτουργία του κινητήρα.
Αμέσως μετά από κάθε πλύσιμο ανεξάρτητα από το αναγραφόμενο χρονικό διάστημα

Σημαντικό

Για περισσότερες διαδικασίες συντήρησης, ανατρέξτε στο εγχειρίδιο χρήστη του κινητήρα.

Σημείωση για προβληματικά σημεία

Άτομο που διενήργησε την επιθεώρηση:
Στοιχείο	Ημερομηνία	Πληροφορίες
1
2
3
4
5

Διαδικασίες πριν από τη συντήρηση

Προετοιμασία για συντήρηση

Σταθμεύστε το μηχάνημα σε επίπεδη επιφάνεια, βάλτε χειρόφρενο και απενεργοποιήστε τον διακόπτη κίνησης μονάδων.

G411277

Μετακινήστε τον επιλογέα κοπής/μεταφοράς προς τα δεξιά, στη θέση Mow (Κοπή).
Μετακινήστε τον μοχλό ελέγχου χαμηλώματος/ανύψωσης μονάδων κοπής προς τα εμπρός.
Σβήστε τον κινητήρα, αφαιρέστε το κλειδί, περιμένετε να ακινητοποιηθούν όλα τα κινούμενα μέρη και αφήστε τον κινητήρα να κρυώσει.

Αφαίρεση του καλύμματος της μπαταρίας

G448592

Αφαιρέστε το κάλυμμα της μπαταρίας, όπως φαίνεται στην εικόνα.

Άνοιγμα του καπό

G414711

Απασφαλίστε τα μάνδαλα που υπάρχουν και στις δύο πλευρές του καπό.

G414712

Ανασηκώστε και ανοίξτε το καπό.

Θέσεις σημείων ανύψωσης

Σημείωση: Όταν εργάζεστε κάτω από το μηχάνημα, τοποθετείτε τρίποδες στήριξης.

Χρησιμοποιήστε τα παρακάτω σημεία ανύψωσης του μηχανήματος:

Εμπρός—οι υποδοχές ανύψωσης του σωλήνα του εμπρός άξονα.
Πίσω—ο σωλήνας του πίσω άξονα.

G437877

Εμπρός πλευρά του μηχανήματος
Υποδοχές ανύψωσης (σωλήνας εμπρός άξονα)
Σωλήνας οπίσθιου άξονα
Πίσω πλευρά του μηχανήματος

Λίπανση

Γρασάρισμα των ρουλεμάν και των δακτυλίων

Το μηχάνημα διαθέτει γρασαδοράκια που πρέπει να λιπαίνονται τακτικά. Οι συνθήκες αυξημένης σκόνης και ρύπων προκαλούν διείσδυση ακαθαρσιών σε ρουλεμάν και δακτυλίους, με αποτέλεσμα την πρόωρη φθορά. Λιπαίνετε τα γρασαδοράκια αμέσως μετά από κάθε πλύσιμο, ανεξάρτητα από το χρονικό διάστημα που έχει μεσολαβήσει.

Προετοιμάστε το μηχάνημα για συντήρηση.
Λιπάνετε όλα τα γρασαδοράκια του μηχανήματος με γράσο λιθίου Νο. 2.

Θέσεις γρασαδόρων

Προδιαγραφές γράσου: Γράσο λιθίου Νο. 2

Άξονας συστήματος διεύθυνσης	G450437
Άξονες εμπρός βραχιόνων ανύψωσης και κύλινδροι ανύψωσης (3 σε καθένα)	G452351
Άξονες πίσω βραχιόνων ανύψωσης και κύλινδροι ανύψωσης (3 σε κάθε πλευρά)	G452353
Άξονες μονάδων κοπής (2 σε καθένα)	G452354
Μηχανισμός ρύθμισης Νεκράς	G450441
Επιλογέας κοπής/μεταφοράς	G450442
Άξονας τάνυσης ιμάντα	G450443

Συντήρηση κινητήρα

Προδιαγραφές λαδιού κινητήρα

Τύπος λαδιού

Χρησιμοποιείτε υψηλής ποιότητας λάδι κινητήρα χαμηλής περιεκτικότητας σε τέφρα που πληροί ή υπερβαίνει τις προδιαγραφές API κατηγορίας CH-4 ή μεγαλύτερης.

Χρησιμοποιείτε κινητήρα με το παρακάτω ιξώδες:

Προτιμώμενο λάδι: SAE 15W-40 (άνω των -17°C)
Εναλλακτικό λάδι: SAE 10W-30 ή 5W-30 (όλες οι θερμοκρασίες)

Το Premium Engine Oil της Toro διατίθεται από τους εξουσιοδοτημένους αντιπροσώπους Toro, με ιξώδες 15W-40 ή 10W-30.

Χωρητικότητα στροφαλοθαλάμου

Περίπου 3,8 L με το φίλτρο

Έλεγχος στάθμης λαδιού κινητήρα

Σημείωση: Ελέγχετε το λάδι όταν ο κινητήρας είναι κρύος. Αν ο κινητήρας είναι ζεστός, περιμένετε 10 λεπτά προτού ελέγξετε.

Εάν η στάθμη λαδιού είναι κάτω από το σημάδι ελάχιστης στάθμης στον δείκτη στάθμης, προσθέστε σταδιακά λάδι μέχρι η στάθμη να φτάσει το σημάδι μέγιστης στάθμης στον δείκτη στάθμης.

Σημαντικό

Διατηρείτε τη στάθμη του λαδιού κινητήρα μεταξύ των ενδείξεων μέγιστης και ελάχιστης στάθμης στον δείκτη. Η υπερβολικά μεγάλη ή μικρή ποσότητα λαδιού στον κινητήρα μπορεί να του προκαλέσει σημαντική βλάβη.

Προετοιμάστε το μηχάνημα για συντήρηση.

G453109

Ανοίξτε το καπό.
Ελέγξτε τη στάθμη λαδιού κινητήρα.
Κλείστε και ασφαλίστε το καπό.

Αλλαγή λαδιού κινητήρα και φίλτρου λαδιού

Προετοιμάστε το μηχάνημα για συντήρηση.
Απασφαλίστε και ανοίξτε το καπό.
Για να αλλάξετε το λάδι του κινητήρα εκτελέστε τα εξής βήματα:

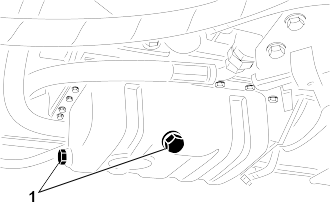

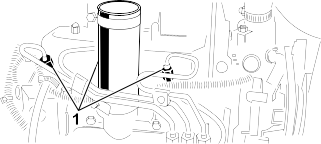

1. Αφαιρέστε και τις δύο τάπες αποστράγγισης και αφήστε όλο το λάδι να αδειάσει από τον κινητήρα.
2. Τοποθετήστε την τάπα αποστράγγισης.
G414739

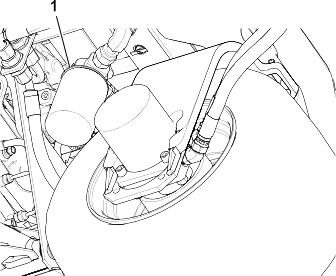

Αλλάξτε το φίλτρο λαδιού.

G414740

Σημείωση: Μη σφίγγετε υπερβολικά το φίλτρο.

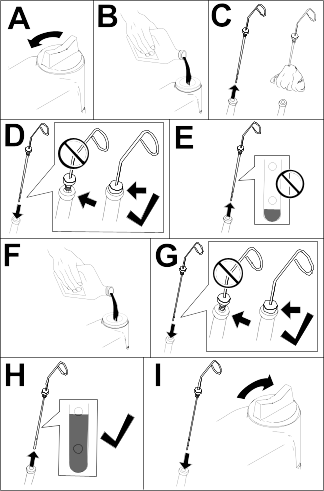

Προσθέστε λάδι στον στροφαλοθάλαμο.

G453108
Κλείστε και ασφαλίστε το καπό.

Σέρβις του φίλτρου αέρα

Ελέγξτε ολόκληρο το σύστημα εισαγωγής για διαρροές, βλάβες ή χαλαρωμένους σφιγκτήρες εύκαμπτου σωλήνα. Αν το φίλτρο αέρα έχει φθαρεί, μην το χρησιμοποιείτε.
Κάνετε σέρβις του φίλτρου αέρα στα συνιστώμενα μεσοδιαστήματα ή νωρίτερα εάν οι απόδοση του κινητήρα μειώνεται εξαιτίας υπερβολικής σκόνης ή ρύπων. Η αλλαγή του φίλτρου αέρα προτού αυτό καταστεί αναγκαίο απλώς αυξάνει την πιθανότητα εισόδου ξένων υλικών στον κινητήρα κατά την αφαίρεση του φίλτρου.

Σημαντικό

Βεβαιωθείτε ότι το κάλυμμα έχει εφαρμόσει σωστά και σφραγίζει τον κορμό του φίλτρου αέρα και ότι η ελαστική βαλβίδα εξόδου κοιτάει προς τα κάτω — μεταξύ της θέσης «5» του ρολογιού και της θέσης «7» του ρολογιού, όταν το κοιτάζετε από το άκρο.

G448875

Συντήρηση συστήματος καυσίμου

Το συγκεκριμένο Εγχειρίδιο Χειριστή περιλαμβάνει λεπτομερέστερες πληροφορίες για το καύσιμο και τη συντήρηση του συστήματος καυσίμου σε σύγκριση με το Εγχειρίδιο Χρήστη του κινητήρα, το οποίο αναφέρεται γενικά στο καύσιμο και τη συντήρηση καυσίμου.

Πρέπει να κατανοήσετε ότι απαιτείται η προσοχή σας στη συντήρηση του συστήματος καυσίμου, την αποθήκευση του καυσίμου και την ποιότητα του καυσίμου έτσι ώστε να αποφύγετε τυχόν απώλεια της λειτουργικότητας και εκτεταμένες επισκευές στον κινητήρα.

Οι ανοχές του συστήματος καυσίμου ως προς τις απαιτήσεις εκπομπών και ελέγχου των καυσαερίων είναι εξαιρετικά μικρές. Η ποιότητα και η καθαρότητα του καυσίμου ντίζελ είναι σημαντικότερη για τη μακροζωία των σύγχρονων συστημάτων έγχυσης καυσίμου με κοινό αγωγό υψηλής πίεσης (HPCR) που χρησιμοποιούνται στους κινητήρες ντίζελ.

Σημαντικό

Η ύπαρξη νερού ή αέρα στο σύστημα καυσίμου θα προκαλέσει βλάβη στον κινητήρα! Μη θεωρείτε ότι το φρέσκο καύσιμο είναι καθαρό. Να βεβαιώνεστε ότι το καύσιμο προέρχεται από αξιόπιστο προμηθευτή, να αποθηκεύετε το καύσιμο σωστά και να καταναλώνετε το καύσιμο εντός 180 ημερών.

Σημαντικό

Εάν δεν τηρείτε τις διαδικασίες αντικατάστασης φίλτρου καυσίμου, συντήρησης του συστήματος καυσίμου και αποθήκευσης του καυσίμου, μπορεί να προκληθεί πρόωρη βλάβη στο σύστημα καυσίμου του κινητήρα. Εκτελείτε τη συντήρηση του συστήματος καυσίμου στα καθορισμένα διαστήματα, καθώς και κάθε φορά που υπάρχει ένδειξη ρύπανσης ή χαμηλής ποιότητας του καυσίμου.

Αποθήκευση καυσίμου

Η σωστή αποθήκευση του καυσίμου είναι κρίσιμης σημασίας για τον κινητήρα σας. Η σωστή συντήρηση των δοχείων αποθήκευσης και των ρεζερβουάρ καυσίμου συχνά παραβλέπεται, οδηγώντας σε ρύπανση του καυσίμου που εισέρχεται στο μηχάνημα.

Να προμηθεύεστε μόνο την ποσότητα καυσίμου που θα καταναλώσετε τις επόμενες 180 ημέρες. Μη χρησιμοποιείτε καύσιμο που έχει μείνει αποθηκευμένο για περισσότερες από 180 ημέρες. Αυτό αποτρέπει την εμφάνιση νερού και άλλων ρύπων στο καύσιμο.
Εάν δεν αφαιρείτε το νερό από τις δεξαμενές αποθήκευσης ή το ρεζερβουάρ καυσίμου του μηχανήματος, μπορεί να προκληθεί οξείδωση ή ρύπανση της δεξαμενής καυσίμου και των εξαρτημάτων του συστήματος καυσίμου. Η λάσπη που αναπτύσσεται σε δεξαμενές και ρεζερβουάρ λόγω μούχλας, βακτηρίων και μυκήτων εμποδίζει τη ροή και φράσσει το φίλτρο και τους εγχυτήρες καυσίμου.
Ελέγχετε τακτικά τη δεξαμενή αποθήκευσης και το ρεζερβουάρ καυσίμου του μηχανήματος ώστε να παρακολουθείτε την ποιότητα του καυσίμου.
Να βεβαιώνεστε ότι το καύσιμο προέρχεται από αξιόπιστο προμηθευτή.
Εάν εντοπίσετε νερό ή άλλους ρύπους στη δεξαμενή αποθήκευσης ή το ρεζερβουάρ καυσίμου του μηχανήματος, συμβουλευτείτε τον προμηθευτή σας για αποκατάσταση του προβλήματος και κάντε συντήρηση του συστήματος καυσίμου.
Μην αποθηκεύετε το καύσιμο ντίζελ σε δεξαμενές ή δοχεία με επιψευδαργυρωμένα μέρη.

Σέρβις του ρεζερβουάρ καυσίμου

Προετοιμάστε το μηχάνημα για συντήρηση.
Αποστραγγίστε και καθαρίστε το ρεζερβουάρ ή τη δεξαμενή αν το σύστημα καυσίμου έχει ίχνη ρύπανσης ή αν το μηχάνημα πρόκειται να αποθηκευτεί για παρατεταμένο χρονικό διάστημα. Χρησιμοποιήστε καθαρό καύσιμο για την έκπλυση του ρεζερβουάρ.

Επιθεώρηση σωλήνων και συνδέσεων καυσίμου

Προετοιμάστε το μηχάνημα για συντήρηση.
Απασφαλίστε και ανοίξτε το καπό.
Ελέγξτε τους σωλήνες και τις συνδέσεις καυσίμου για αλλοιώσεις, ζημιές ή χαλαρωμένες συνδέσεις.

Σημείωση: Επισκευάστε ή αντικαταστήστε κάθε σωλήνα ή σύνδεσμο καυσίμου που έχει υποστεί ζημιά ή φθορά.
Κλείστε και ασφαλίστε το καπό.

Σέρβις του διαχωριστή καυσίμου/νερού

Αποστράγγιση του διαχωριστή καυσίμου/νερού

Προετοιμάστε το μηχάνημα για συντήρηση.
Αποστραγγίστε τον διαχωριστή νερού, όπως φαίνεται στην εικόνα.

G452998
Βάλτε μπροστά τον κινητήρα, ελέγξτε για τυχόν διαρροές και σβήστε τον κινητήρα.

Σημείωση: Επιδιορθώστε όλες τις διαρροές καυσίμου.

Αντικατάσταση του φίλτρου διαχωριστή καυσίμου/νερού

Αντικαταστήστε το φίλτρο, όπως φαίνεται στην εικόνα.

G452996
Βάλτε μπροστά τον κινητήρα, ελέγξτε για τυχόν διαρροές και σβήστε τον κινητήρα.

Σημείωση: Επιδιορθώστε όλες τις διαρροές καυσίμου.

Εκτόνωση αέρα από τους εγχυτήρες

Σημείωση: Αυτή η διαδικασία θα πρέπει να χρησιμοποιείται μόνο αν ο αέρας έχει απομακρυνθεί από το σύστημα καυσίμου με κανονικές διαδικασίες προετοιμασίας, αλλά ο κινητήρας δεν παίρνει μπρος.

Προετοιμάστε το μηχάνημα για συντήρηση.
Απασφαλίστε και ανοίξτε το καπό και αφήστε τον κινητήρα να κρυώσει.
Ξεσφίξτε το παξιμάδι του ρακόρ του σωλήνα καυσίμου στο μπεκ του εγχυτήρα καυσίμου Αρ. 1.
G415052
1. Εγχυτήρες καυσίμου
Μετακινήστε τον μοχλό του γκαζιού στη θέση Γρήγορα.
Γυρίστε το κλειδί στη θέση Start (Εκκίνηση) και παρατηρήστε τη ροή καυσίμου γύρω από τον σύνδεσμο. Μόλις η ροή γίνει συνεχής, γυρίστε το κλειδί στη θέση Off (Εκτός λειτουργίας).

Σημαντικό

Για να αποφύγετε υπερθέρμανση της μίζας, μην τη θέτετε σε λειτουργία για περισσότερο από 15 δευτερόλεπτα. Μετά από 10 δευτερόλεπτα συνεχούς λειτουργίας της μίζας, περιμένετε 60 δευτερόλεπτα προτού την ενεργοποιήσετε ξανά.
Σφίξτε καλά το παξιμάδι του ρακόρ.
Καθαρίστε τυχόν καύσιμο από τον κινητήρα.
Επαναλάβετε τα βήματα έως για τα μπεκ των υπόλοιπων εγχυτήρων καυσίμου.
Βάλτε μπροστά τον κινητήρα, ελέγξτε για τυχόν διαρροές και σβήστε τον κινητήρα.

Σημείωση: Επιδιορθώστε όλες τις διαρροές καυσίμου.
Κλείστε και ασφαλίστε το καπό.

Συντήρηση ηλεκτρικού συστήματος

Σέρβις της μπαταρίας

Κίνδυνος

Ο ηλεκτρολύτης της μπαταρίας περιέχει θειικό οξύ, το οποίο είναι θανατηφόρο σε περίπτωση κατάποσης και προκαλεί σοβαρά εγκαύματα.

Μην πίνετε τον ηλεκτρολύτη και αποφύγετε την επαφή με το δέρμα, τα μάτια και τον ρουχισμό.
Φοράτε γυαλιά ασφαλείας και ελαστικά γάντια.
Η πλήρωση της μπαταρίας πρέπει να γίνεται μόνο όταν υπάρχει διαθέσιμο καθαρό νερό για την έκπλυση του δέρματος.

Προειδοποίηση

Η μη ορθή δρομολόγηση των καλωδίων της μπαταρίας ενδέχεται να προκαλέσει ζημιά στο μηχάνημα και τα καλώδια, καθώς και σπινθήρες. Με τη σειρά τους, οι σπινθήρες μπορούν να προκαλέσουν έκρηξη των αερίων της μπαταρίας, με αποτέλεσμα την πρόκληση θανάτου ή σοβαρού τραυματισμού.

Αποσυνδέετε πάντα το αρνητικό (μαύρο) καλώδιο της μπαταρίας πριν αποσυνδέσετε το θετικό (κόκκινο) καλώδιο.
Συνδέετε πάντα το θετικό (κόκκινο) καλώδιο της μπαταρίας πριν συνδέσετε το αρνητικό (μαύρο) καλώδιο.

Προετοιμάστε το μηχάνημα για συντήρηση.
Αφαιρέστε το κάλυμμα της μπαταρίας.
Αφαιρέστε τις τάπες πλήρωσης της μπαταρίας.
Διατηρείτε τη στάθμη του ηλεκτρολύτη στα στοιχεία της μπαταρίας χρησιμοποιώντας απεσταγμένο ή απιονισμένο νερό.

Σημείωση: Μη γεμίζετε τα στοιχεία περισσότερο από τη βάση του δακτυλίου πλήρωσης που υπάρχει μέσα σε κάθε στοιχείο.
Εγκαταστήστε τις τάπες πλήρωσης με τα ανοίγματα εξαερισμού στραμμένα προς τα πίσω (προς το ρεζερβουάρ καυσίμου).
Διατηρείτε καθαρή την άνω πλευρά της μπαταρίας πλένοντάς την περιοδικά με βούρτσα βουτηγμένη σε διάλυμα αμμωνίας ή μαγειρικής σόδας. Μετά τον καθαρισμό ξεπλύνετε την άνω επιφάνεια με νερό.

Σημαντικό

Μην αφαιρέσετε τις τάπες πλήρωσης κατά τον καθαρισμό.
Ελέγξτε τους σφιγκτήρες των καλωδίων και τους πόλους της μπαταρίας για ίχνη διάβρωσης. Εάν εντοπίσετε διάβρωση, εκτελέστε τα παρακάτω:
1. Αποσυνδέστε το αρνητικό (–) καλώδιο της μπαταρίας.
2. Αποσυνδέστε το θετικό (+) καλώδιο της μπαταρίας.
3. Καθαρίστε ξεχωριστά τους σφιγκτήρες και τους πόλους.
4. Συνδέστε το θετικό (+) καλώδιο της μπαταρίας.
5. Συνδέστε το αρνητικό (–) καλώδιο της μπαταρίας.
6. Καλύψτε τους σφιγκτήρες και τους πόλους με προστατευτικό υλικό για πόλους μπαταριών.
Βεβαιωθείτε ότι οι σφιγκτήρες έχουν εφαρμόσει σφιχτά στους πόλους της μπαταρίας.
Εγκαταστήστε το κάλυμμα της μπαταρίας.

Σημείωση: Αποθηκεύετε το μηχάνημα σε χώρους με χαμηλότερη θερμοκρασία παρά υψηλότερη για να αποφύγετε την ταχεία εκφόρτιση της μπαταρίας.

Σέρβις των ασφαλειών

Σέρβις της ασφαλειοθήκης

Ανυψώστε το κάλυμμα βραχίονα ελέγχου.
G416223
1. Κάλυμμα βραχίονα ελέγχου
2. Ασφαλειοθήκη
3. Δεξιά πλευρά του μηχανήματος
Εντοπίστε την καμένη ασφάλεια στην υποδοχή της ασφάλειας ή την ασφαλειοθήκη.
Αντικαταστήστε την ασφάλεια με μία ίδιου τύπου και προδιαγραφών.
Εγκαταστήστε το κάλυμμα στον βραχίονα ελέγχου.

Σέρβις της ασφάλειας Τηλεματικής

G416224

Αφαιρέστε το κάλυμμα της μπαταρίας.
Αφαιρέστε την τάπα από τη υποδοχή της ασφάλειας σε σειρά .
Αντικαταστήστε την ασφάλεια (10 Α) .
Συναρμολογήστε την τάπα στην υποδοχή της ασφάλειας σε σειρά.
Εγκαταστήστε το κάλυμμα της μπαταρίας.

Συντήρηση συστήματος μετάδοσης κίνησης

Έλεγχος πίεσης ελαστικών

Προειδοποίηση

Η χαμηλή πίεση στα ελαστικά περιορίζει την ευστάθεια του μηχανήματος κατά την πλευρική κίνηση σε επικλινή εδάφη. Αυτό μπορεί να προκαλέσει ανατροπή, με αποτέλεσμα την πρόκληση θανάτου ή σοβαρού τραυματισμού.

Μην εφαρμόζετε μικρότερη πίεση από την ενδεδειγμένη στα ελαστικά.

Σημείωση: Διατηρείτε την συνιστώμενη πίεση σε όλα τα ελαστικά για να εξασφαλίζετε την καλή ποιότητα κοπής και τη σωστή απόδοση του μηχανήματος.

Μετρήστε την πίεση αέρα σε κάθε ελαστικό. Η σωστή πίεση στα ελαστικά είναι 83 kPa (12 psi).
Εάν χρειάζεται, προσθέστε ή αφαιρέστε αέρα από το ελαστικό μέχρι η πίεσή του να είναι ίση με 83 kPa (12 psi).

Σύσφιξη των παξιμαδιών τροχών

Σφίξτε σταυρωτά τα παξιμάδια των τροχών με ροπή 103 έως 127 N∙m.

Προειδοποίηση

Η λανθασμένη σύσφιξη των παξιμαδιών των τροχών μπορεί να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

Ελέγχετε τη σύσφιξη των παξιμαδιών των τροχών.

Σύσφιξη των παξιμαδιών πλήμνης του άξονα

Σφίξτε τα παξιμάδια της πλήμνης του άξονα με ροπή 339 έως 373 N∙m.

Ρύθμιση του συστήματος κίνησης πορείας για τη νεκρά

Αν το μηχάνημα κινείται με το πεντάλ στη θέση Νεκράς, ρυθμίστε το έκκεντρο κίνησης πορείας.

Προετοιμάστε το μηχάνημα για συντήρηση.
Ανυψώστε από το έδαφος έναν εμπρόσθιο και έναν οπίσθιο τροχό και στηρίξτε το πλαίσιο σε τάκους ή τρίποδες.

Προειδοποίηση

Αν το μηχάνημα δεν στηριχθεί επαρκώς μπορεί να πέσει αιφνίδια και να προκληθεί θάνατος ή σοβαρός τραυματισμός.

Ανυψώστε από το έδαφος έναν εμπρόσθιο και έναν οπίσθιο τροχό για να αποτρέψετε μετακίνηση του μηχανήματος κατά τη ρύθμιση.

G416234

Ξεσφίξτε το παξιμάδι ασφάλισης του έκκεντρου ρύθμισης πορείας .

Προειδοποίηση

Για να πραγματοποιηθεί η τελική ρύθμιση του έκκεντρου ρύθμισης πορείας ο κινητήρας πρέπει να βρίσκεται σε λειτουργία. Η επαφή με πολύ θερμά ή κινούμενα μέρη μπορεί να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

Κρατάτε τα χέρια, τα πόδια, το πρόσωπο και τα άλλα μέρη του σώματός σας μακριά από τον σιγαστήρα, άλλα θερμά μέρη του κινητήρα και τα περιστρεφόμενα μέρη.
Θέστε τον κινητήρα σε λειτουργία και περιστρέψτε το εξαγωνικό παξιμάδι του έκκεντρου και προς τις δύο κατευθύνσεις για να εντοπίσετε τη μεσαία θέση που αντιστοιχεί στη νεκρά.
Σφίξτε το παξιμάδι ασφάλισης για να κλειδώσετε τη ρύθμιση.
Σβήστε τον κινητήρα.
Αφαιρέστε τους τρίποδες ή τους τάκους στήριξης και χαμηλώστε το μηχάνημα στο έδαφος. Οδηγήστε δοκιμαστικά το μηχάνημα ώστε να βεβαιωθείτε ότι δεν κινείται όταν το πεντάλ του γκαζιού είναι στη νεκρά.

Συντήρηση συστήματος ψύξης

Προδιαγραφές ψυκτικού υγρού

Το δοχείο ψυκτικού υγρού περιέχει από το εργοστάσιο διάλυμα 50/50 νερού και ψυκτικού υγρού αιθυλενογλυκόλης μακράς διαρκείας.

Σημαντικό

Χρησιμοποιείτε μόνο ψυκτικά υγρά του εμπορίου που καλύπτουν τις προδιαγραφές που αναγράφονται στον πίνακα «Πρότυπα ψυκτικών υγρών μακράς διάρκειας».

Μη χρησιμοποιείτε συμβατικό (πράσινο) ψυκτικό υγρό τεχνολογίας ανόργανων οξέων (IAT) στο μηχάνημά σας. Μην αναμιγνύετε ψυκτικά υγρά μακράς διαρκείας με συμβατικά.

Πίνακας τύπων ψυκτικού υγρού

Τύπος ψυκτικού υγρού αιθυλενογλυκόλης

Τύπος αναστολέα διάβρωσης

Αντιπηκτικό μακράς διαρκείας

Τεχνολογίας οργανικών οξέων (OAT)

Σημαντικό

Μη βασίζεστε στο χρώμα του ψυκτικού υγρού για να διακρίνετε τη διαφορά ανάμεσα σε ένα συμβατικό (πράσινο) ψυκτικό υγρό τεχνολογίας ανόργανων οξέων (IAT) και ένα μακράς διαρκείας.

Οι κατασκευαστές ψυκτικών υγρών μακράς διαρκείας χρησιμοποιούν τους εξής χρωματισμούς: κόκκινο, ροζ, πορτοκαλί, κίτρινο, μπλε, γαλαζοπράσινο, μοβ και πράσινο. Χρησιμοποιείτε ψυκτικά υγρά που καλύπτουν τις προδιαγραφές του πίνακα «Πρότυπα ψυκτικών υγρών μακράς διάρκειας».

Πρότυπα ψυκτικών υγρών μακράς διάρκειας

ATSM International	SAE International
D3306 και D4985	J1034, J814 και 1941

Σημαντικό

Η αναλογία του διαλύματος ψυκτικού υγρού και νερού πρέπει να είναι 50/50.

Συμβουλή: Εάν χρησιμοποιείτε συμπυκνωμένο ψυκτικό υγρό, αναμίξτε το με απεσταγμένο νερό.
Προτεινόμενη επιλογή: Εάν δεν διαθέτετε απεσταγμένο νερό, χρησιμοποιήστε έτοιμο διάλυμα ψυκτικού υγρού αντί για συμπυκνωμένο.
Ελάχιστη απαίτηση: Εάν δεν διαθέτετε ούτε απεσταγμένο νερό ούτε έτοιμο διάλυμα ψυκτικού υγρού, αναμίξτε συμπυκνωμένο ψυκτικό υγρό με καθαρό πόσιμο νερό.

Χωρητικότητα συστήματος ψύξης

Περίπου 5,7 L

Έλεγχος στάθμης ψυκτικού υγρού

Προσοχή

Εάν ο κινητήρας βρισκόταν σε λειτουργία, το πεπιεσμένο θερμό ψυκτικό υγρό μπορεί να διαφύγει και να προκαλέσει ελαφρύ ή μέτριο τραυματισμό.

Μην ανοίγετε την τάπα του ψυγείου όταν ο κινητήρας βρίσκεται σε λειτουργία.
Χρησιμοποιήστε πανί για να ανοίξετε την τάπα ψυγείου και ανοίξτε την αργά για να απελευθερωθεί ο ατμός.

Προετοιμάστε το μηχάνημα για συντήρηση.
Απασφαλίστε και ανοίξτε το καπό.

G416239

Ελέγξτε τη στάθμη του ψυκτικού υγρού στο δοχείο διαστολής .

Σημείωση: Με τον κινητήρα κρύο, η στάθμη του ψυκτικού υγρού θα πρέπει να είναι περίπου στη μέση μεταξύ των σημαδιών που υπάρχουν στο πλάι του δοχείου.
Εάν η στάθμη του ψυκτικού υγρού είναι χαμηλή, αφαιρέστε την τάπα του δοχείου διαστολής, προσθέστε προβλεπόμενο ψυκτικό υγρό μέχρι η στάθμη στο δοχείο να βρίσκεται στη μέση μεταξύ των ενδείξεων που υπάρχουν στο πλάι του και, μετά, τοποθετήστε ξανά την τάπα στο δοχείο.

Σημαντικό

Μη γεμίζετε υπερβολικά το δοχείο διαστολής.
Κλείστε και ασφαλίστε το καπό.

Καθαρισμός του συστήματος ψύξης του κινητήρα

Προετοιμάστε το μηχάνημα για συντήρηση.
Απασφαλίστε και ανοίξτε το καπό.
Καθαρίστε σχολαστικά τον χώρο του κινητήρα από όλα τα ξένα υλικά.

G416240

Αφαιρέστε την κάτω προστατευτική ποδιά του ψυγείου .
Καθαρίστε σχολαστικά και τις δύο πλευρές του ψυγείου χρησιμοποιώντας νερό ή πεπιεσμένο αέρα.
Τοποθετήστε την κάτω προστατευτική ποδιά του ψυγείου.
Κλείστε και ασφαλίστε το καπό.

Συντήρηση φρένων

Ρύθμιση του χειρόφρενου

Προετοιμάστε το μηχάνημα για συντήρηση.

G416249

Ξεσφίξτε τη βίδα συγκράτησης που στερεώνει τη χειρόβιδα στον μοχλό του χειρόφρενου .
Περιστρέψτε τη χειρόβιδα μέχρι να απαιτείται δύναμη 133 έως 178 N για την ενεργοποίηση του μοχλού.
Σφίξτε τη βίδα συγκράτησης.

Σέρβις των φρένων στάθμευσης

Προετοιμασία του μηχανήματος

Προετοιμάστε το μηχάνημα για συντήρηση.
Ανυψώστε την εμπρός πλευρά του μηχανήματος.
Στηρίξτε το μηχάνημα με τρίποδες που είναι κατάλληλοι για το βάρος τους μηχανήματός σας.
Επαναλάβετε τα βήματα και στην άλλη πλευρά του μηχανήματος.

Αφαίρεση των εμπρόσθιων τροχών

G416250

Αφαιρέστε τα 4 παξιμάδια τροχών που στερεώνουν τον εμπρόσθιο τροχό στην πλήμνη και αφαιρέστε τον τροχό.
Επαναλάβετε στην άλλη πλευρά του μηχανήματος.

Αφαίρεση πλήμνης τροχού και ταμπούρου

Ειδικά εργαλεία: Εξολκέας πλήμνης —Κωδ. προϊόντος Toro TOR4097

G416252

Αφαιρέστε το παξιμάδι ασφάλισης που στερεώνει στην πλήμνη στον κινητήριο άξονα τροχού .

G416253

Επαναλάβετε το βήμα στην άλλη πλευρά του μηχανήματος.
Λύστε το χειρόφρενο.
Χρησιμοποιήστε τον προβλεπόμενο εξολκέα πλήμνης για να αφαιρέσετε την πλήμνη και το ταμπούρο από τον κινητήριο άξονα τροχού.

G416254

Αφαιρέστε τη σφήνα από τον κινητήριο άξονα τροχού .
Επαναλάβετε τα βήματα και στην άλλη πλευρά του μηχανήματος.

Καθαρισμός ταμπούρου και σιαγόνων

G416251

Και στις δύο πλευρές του μηχανήματος, καθαρίστε το εσωτερικό των ταμπούρων, τις σιαγόνες, την πλάκα στερέωσης, και εάν είναι εγκατεστημένα, καθαρίστε το προαιρετικό προστατευτικό κάλυμμα για το γρασίδι από κομμένο γρασίδι, ακαθαρσίες και σκόνη.

Έλεγχος και λίπανση του άξονα του εκκέντρου φρένων

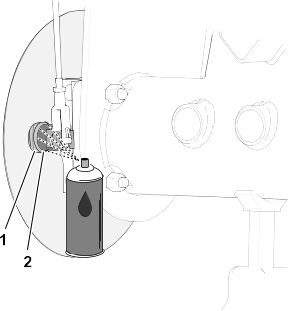

Στην εσωτερική πλευρά της πλάκας στερέωσης του φρένου (σε μηχανήματα χωρίς το προαιρετικό προστατευτικό κάλυμμα γρασιδιού για τους τροχούς) ή το προστατευτικό κάλυμμα τροχού (σε μηχανήματα με το προαιρετικό προστατευτικό κάλυμμα γρασιδιού για τους τροχούς), ψεκάστε αντισκωριακό σπρέι μεταξύ του άξονα του εκκέντρου φρένων και της πλάτης .

Στην εικόνα φαίνεται μηχάνημα χωρίς προαιρετικό προστατευτικό κάλυμμα γρασιδιού.

G416922

Στην εικόνα φαίνεται μηχάνημα με προαιρετικό προστατευτικό κάλυμμα γρασιδιού.

G416923

G416924

Μετακινήστε τον μοχλό του χειρόφρενου πάνω και κάτω για να βεβαιωθείτε ότι ο μοχλός για έκκεντρο φρένων κινείται ελεύθερα.

Σημείωση: Αν το έκκεντρο φρένων μαγκώνει, επισκευάστε ή αντικαταστήστε το έκκεντρο φρένων. Ανατρέξτε στο Εγχειρίδιο Σέρβις του μηχανήματός σας.
Επαναλάβετε τα βήματα και στην άλλη πλευρά του μηχανήματος.
Λύστε το χειρόφρενο.

Έλεγχος συνδέσμων φρένων

Ελέγξτε το δεξιό και αριστερό συγκρότημα ντίζας φρένων για βλάβες και φθορές.
Σημείωση: Εάν τα εξαρτήματα της ντίζας φρένων είναι φθαρμένα ή έχουν βλάβη, αντικαταστήστε τα. Ανατρέξτε στο Εγχειρίδιο Σέρβις του μηχανήματός σας.
G416255
1. Συγκροτήματα ντίζας φρένων
2. Μοχλός εκκέντρου φρένων
3. Στροφέας φρένων
Ελέγξτε τον στροφέα φρένων για βλάβες και φθορές.

Εάν ο στροφέας φρένων είναι φθαρμένος ή έχει βλάβη, αντικαταστήστε τον. Ανατρέξτε στο Εγχειρίδιο Σέρβις του μηχανήματός σας.

Εγκατάσταση πλήμνης τροχού και ταμπούρου

Καθαρίστε σχολαστικά την πλήμνη του τροχού και τον άξονα του υδραυλικού κινητήρα.
Εφαρμόστε τη σφήνα στον σφηναύλακα του κινητήριου άξονα τροχού .

G536406
Εγκαταστήστε την πλήμνη και το ταμπούρο στον κινητήριο άξονα τροχού .
Στερεώστε την πλήμνη στον άξονα με το παξιμάδι ασφάλισης και σφίξτε το με το χέρι.

Στην εικόνα φαίνεται μηχάνημα χωρίς προαιρετικό προστατευτικό κάλυμμα γρασιδιού.

G416252

Στην εικόνα φαίνεται μηχάνημα με προαιρετικό προστατευτικό κάλυμμα γρασιδιού.

G416253

Σημείωση: Οι σιαγόνες και η πλάκα στερέωσης πρέπει να είναι ομόκεντρα ευθυγραμμισμένες με το ταμπούρο. Αν οι σιαγόνες, η πλάκα και το ταμπούρο δεν ευθυγραμμίζονται ανατρέξτε στο Εγχειρίδιο Σέρβις του μηχανήματός σας.
Επαναλάβετε τη διαδικασία στην άλλη πλευρά του μηχανήματος.

Εγκατάσταση του τροχού

G416250

Εγκαταστήστε τον τροχό στην πλήμνη με τα 4 παξιμάδια τροχών και σφίξτε τα παξιμάδια με το χέρι.
Επαναλάβετε το βήμα στην άλλη πλευρά του μηχανήματος.
Αφαιρέστε τους τρίποδες στήριξης και χαμηλώστε το μηχάνημα στο έδαφος.
Σφίξτε σταυρωτά τα παξιμάδια των τροχών με ροπή 103 έως 127 N∙m.
Σφίξτε το παξιμάδι ασφάλισης με ροπή 339 έως 373 N∙m.
Ελέγξτε το χειρόφρενο και ρυθμίστε το εάν χρειάζεται.

Συντήρηση ιμάντα

Σέρβις των ιμάντων του κινητήρα

Τάνυση του ιμάντα εναλλάκτη/ανεμιστήρα

Προετοιμάστε το μηχάνημα για συντήρηση.
Απασφαλίστε και ανοίξτε το καπό.

G416951

Ελέγξτε την τάνυση του ιμάντα εναλλάκτη/ανεμιστήρα πιέζοντάς τον στο μέσο μεταξύ των τροχαλιών του εναλλάκτη και του στροφαλοφόρου.

Σημείωση: Με δύναμη 98 N ο ιμάντας πρέπει να κάμπτεται κατά 11 mm (7/16").
Αν η κάμψη δεν είναι η σωστή, ολοκληρώστε την παρακάτω διαδικασία για να τεντώσετε τον ιμάντα:
1. Ξεσφίξτε το μπουλόνι που στερεώνει τον κρίκο στον κινητήρα και το μπουλόνι που στερεώνει τον εναλλάκτη στον κρίκο.
2. Τοποθετήστε έναν λοστό μεταξύ του εναλλάκτη και του κινητήρα και τραβήξτε τον εναλλάκτη προς τα έξω.
3. Όταν πετύχετε την κατάλληλη τάνυση του ιμάντα, σφίξτε τα μπουλόνια του εναλλάκτη και του κρίκου για να κλειδώσετε τη ρύθμιση.
Κλείστε και ασφαλίστε το καπό.

Αντικατάσταση του ιμάντα υδροστατικής μετάδοσης

Εφαρμόστε ένα καρυδάκι ή ένα μικρό κομμάτι σωλήνα στο άκρο του ελατηρίου τάνυσης του ιμάντα.

Προειδοποίηση

Για να αντικαταστήσετε τον ιμάντα υδροστατικής μετάδοσης πρέπει να εκτονώσετε το ελατήριο, το οποίο βρίσκεται υπό υψηλό φορτίο. Η εκτόνωση του ελατηρίου με λανθασμένο τρόπο μπορεί να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

Να είστε προσεκτικοί κατά την εκτόνωση του ελατηρίου.
Πιέστε το άκρο του ελατηρίου τάνυσης του ιμάντα προς τα κάτω και έξω από την εγκοπή που υπάρχει στη γλωττίδα της βάσης της αντλίας και μετακινήστε το άκρο του ελατηρίου προς τα εμπρός.
G416950
1. Γλωττίδα βάσης αντλίας
2. Ελατήριο τάνυσης ελατηρίου
3. Τροχαλία κινητήρα
4. Ιμάντας κίνησης
5. Τροχαλία υδροστατικής μετάδοσης
Αντικαταστήστε τον ιμάντα.
Πιέστε το άκρο του ελατηρίου προς τα κάτω και μέσα και ευθυγραμμίστε το με την εγκοπή που υπάρχει στην γλωττίδα της βάσης της αντλίας.

Συντήρηση χειριστηρίων

Ρύθμιση της ταχύτητας πορείας κοπής

Προετοιμάστε το μηχάνημα για συντήρηση.

G416991

Ξεσφίξτε το ασφαλιστικό παξιμάδι του μπουλονιού του αναστολέα ταχύτητας .
Ρυθμίστε το μπουλόνι του αναστολέα ταχύτητας ως εξής:
Σημείωση: Η ταχύτητα κοπής έχει ρυθμιστεί από το εργοστάσιο στα 9,7 km/h.
- Για να μειώσετε την ταχύτητα κοπής, στρέψτε το μπουλόνι αναστολέα ταχύτητας δεξιόστροφα.
- Για να αυξήσετε την ταχύτητα κοπής, στρέψτε το μπουλόνι αναστολέα ταχύτητας αριστερόστροφα.
Ακινητοποιήστε το μπουλόνι του αναστολέα ταχύτητας και σφίξτε το ασφαλιστικό παξιμάδι.
Οδηγήστε δοκιμαστικά το μηχάνημα για να επιβεβαιώσετε της ρύθμιση της μέγιστης ταχύτητας κοπής.

Ρύθμιση του γκαζιού

Προετοιμάστε το μηχάνημα για συντήρηση.
Απασφαλίστε και ανοίξτε το καπό.
Μετακινήστε τον μοχλό γκαζιού προς τα πίσω μέχρι να τερματίσει στην εγκοπή του πίνακα ελέγχου.
Ξεσφίξτε τον σύνδεσμο της ντίζας γκαζιού που υπάρχει στον βραχίονα του μοχλού της αντλίας έγχυσης.

G416992

Σταθεροποιήστε τον βραχίονα του μοχλού αντλίας έγχυσης στον αναστολέα χαμηλών στροφών ρελαντί και σφίξτε τον σύνδεσμο της ντίζας.
Ξεσφίξτε τα μπουλόνια που στερεώνουν το χειριστήριο του γκαζιού στον πίνακα ελέγχου.
Ωθήστε το μοχλό ελέγχου γκαζιού τέρμα μπροστά.
Σύρετε την πλάκα του αναστολέα μέχρι να ακουμπήσει τον μοχλό γκαζιού και σφίξτε τα μπουλόνια που στερεώνουν το χειριστήριο του γκαζιού στον πίνακα ελέγχου.
Αν το γκάζι δεν παραμένει στη θέση του κατά τη λειτουργία, σφίξτε το παξιμάδι ασφάλισης που ρυθμίζει την τριβή στον μοχλό ελέγχου γκαζιού με ροπή από 5 έως 6 N∙m.

Σημείωση: Η μέγιστη απαιτούμενη δύναμη για τον χειρισμό του μοχλού ελέγχου γκαζιού πρέπει να είναι 89 N.
Κλείστε και ασφαλίστε το καπό.

Συντήρηση υδραυλικού συστήματος

Προδιαγραφές υδραυλικού υγρού

Η δεξαμενή γεμίζεται στο εργοστάσιο με υψηλής ποιότητας υδραυλικό υγρό. Ελέγξτε τη στάθμη του υδραυλικού υγρού προτού θέσετε τον κινητήρα σε λειτουργία για πρώτη φορά και, στη συνέχεια, ελέγχετε τη στάθμη καθημερινά.

Συνιστώμενο υδραυλικό υγρό: Toro PX Extended Life Hydraulic Fluid· διατίθεται σε κάδους 19 L (5 γαλόνια ΗΠΑ) ή βαρέλια 208 L (55 γαλόνια ΗΠΑ).

Σημείωση: Εάν χρησιμοποιείτε το συνιστώμενο ανταλλακτικό υγρό, απαιτείται λιγότερο συχνή αλλαγή υγρού και φίλτρου στο μηχάνημα.

Εναλλακτικά υδραυλικά υγρά: Εάν το Toro PX Extended Life Hydraulic Fluid δεν είναι διαθέσιμο, μπορείτε να χρησιμοποιήσετε άλλο συμβατικό υδραυλικό υγρό με βάση το πετρέλαιο, εφόσον οι προδιαγραφές του περιλαμβάνονται στο εύρος που παρατίθεται στη συνέχεια για όλες τις ιδιότητες του υλικού και πληροί όλα τα ισχύοντα πρότυπα του κλάδου. Μη χρησιμοποιείτε συνθετικό υγρό. Για να βρείτε το προϊόν που ανταποκρίνεται στις ανάγκες σας, συμβουλευτείτε τον αντιπρόσωπο από τον οποίο προμηθεύεστε τα λιπαντικά σας.

Σημείωση: Η Toro δεν αναλαμβάνει ευθύνη για ζημιές που προκαλούνται από χρήση ακατάλληλων υποκατάστατων, οπότε χρησιμοποιήστε μόνο προϊόντα αξιόπιστων κατασκευαστών οι οποίοι τεκμηριώνουν τις συστάσεις τους.

Υδραυλικό υγρό με υψηλό δείκτη ιξώδους / χαμηλό σημείο ροής και αντιφθορικές ιδιότητες, ISO VG 46

Ιδιότητες υλικού:
	Ιξώδες, ASTM D445	cSt στους 40°C 44 έως 48
	Δείκτης ιξώδους ASTM D2270	140 ή υψηλότερος
	Σημείο ροής, ASTM D97	-37°C έως -45°C
	Προδιαγραφές κλάδου:	Eaton Vickers 694 (I-286-S, M-2950-S/35VQ25 ή M-2952-S)

Σημείωση: Πολλά υδραυλικά υγρά είναι σχεδόν άχρωμα, οπότε ο εντοπισμός διαρροών είναι δύσκολος. Διατίθεται πρόσθετο κόκκινου χρώματος για το υδραυλικό υγρό σε φιάλες των 20ml (0,67fl oz). Μία φιάλη αρκεί για 15 έως 22 l (4 έως 6 γαλόνια ΗΠΑ) υδραυλικού υγρού. Παραγγείλετε το προϊόν με κωδικό 44-2500 από τον εξουσιοδοτημένο αντιπρόσωπο της Toro.

Σημαντικό

Το υγρό Toro Premium Synthetic Biodegradable Hydraulic Fluid είναι το μόνο συνθετικό βιοδιασπώμενο υδραυλικό υγρό που είναι εγκεκριμένο από την Toro. Αυτό το υγρό είναι συμβατό με τα ελαστομερή που χρησιμοποιούνται στα υδραυλικά συστήματα Toro και είναι κατάλληλο για μεγάλο εύρος συνθηκών θερμοκρασίας. Το υγρό είναι συμβατό με τα συμβατικά ορυκτέλαια, αλλά για μέγιστη βιοαποδομησιμότητα και απόδοση, θα πρέπει να γίνεται σχολαστική έκπλυση του συμβατικού υγρού από το υδραυλικό σύστημα. Το λάδι διατίθεται σε κάδους 19 L (5 γαλόνια ΗΠΑ) ή βαρέλια 208 L (55 γαλόνια ΗΠΑ) από τον εξουσιοδοτημένο αντιπρόσωπο της Toro.

Χωρητικότητα δεξαμενής υδραυλικού υγρού

Χωρητικότητ δεξμενής υδρυλικού συστήμτος: 22,7 l (6 γλόνι ΗΠ)

Έλεγχος της στάθμης του υδραυλικού υγρού

Η δεξαμενή γεμίζεται στο εργοστάσιο με υψηλής ποιότητας υδραυλικό υγρό. Η καλύτερη στιγμή να ελέγξετε το υδραυλικό υγρό είναι όταν το υγρό είναι κρύο. Το μηχάνημα θα πρέπει να βρίσκεται στη ρύθμιση μεταφοράς.

Προετοιμάστε το μηχάνημα για συντήρηση.

G417013

Καθαρίστε την περιοχή γύρω από το στόμιο πλήρωσης και την τάπα του δοχείου υδραυλικού υγρού και αφαιρέστε την τάπα.
Αφαιρέστε τον δείκτη στάθμης από το στόμιο πλήρωσης και σκουπίστε τον με καθαρό πανί.
Εισαγάγετε τον δείκτη στάθμης στο στόμιο πλήρωσης και έπειτα αφαιρέστε τον και ελέγξτε τη στάθμη του υγρού.

Σημείωση: Η στάθμη του υγρού θα πρέπει να απέχει το πολύ 6 mm (1/4") από το σημάδι στον δείκτη στάθμης.
Αν η στάθμη είναι χαμηλή, προσθέστε την κατάλληλη ποσότητα προβλεπόμενου υγρού για να φτάσει στο σημάδι «πλήρες».

Σημαντικό

Μην γεμίζετε υπερβολικά το δοχείο υδραυλικού υγρού.
Τοποθετήστε τον δείκτη στάθμης και την τάπα στο στόμιο πλήρωσης.

Έλεγχος υδραυλικών σωληνώσεων και εύκαμπτων σωλήνων

Ελέγχετε τις υδραυλικές σωληνώσεις και τους εύκαμπτους σωλήνες για διαρροές, τσακίσματα, χαλαρωμένα στηρίγματα, φθορά, χαλάρωση συνδέσεων, φθορές από τον καιρό και χημικές αλλοιώσεις.

Σημείωση: Πραγματοποιείτε όλες τις απαραίτητες επισκευές πριν από τη λειτουργία.

Αλλαγή του υδραυλικού υγρού

Προειδοποίηση

Το πολύ θερμό υδραυλικό υγρό μπορεί να προκαλέσει σοβαρά εγκαύματα, που μπορούν να οδηγήσουν σε θάνατο ή σοβαρό τραυματισμό.

Αφήνετε το υδραυλικό υγρό να κρυώσει προτού εκτελέσετε οποιαδήποτε συντήρηση στο υδραυλικό σύστημα.

Εάν το υγρό έχει ίχνη ρύπανσης, επικοινωνήστε με τον πλησιέστερο εξουσιοδοτημένο αντιπρόσωπο της Toro, καθώς ενδέχεται να απαιτείται έκπλυση του συστήματος. Το υγρό που έχει υποστεί ρύπανση έχει γαλακτώδη ή μαύρη όψη σε σύγκριση με το καθαρό λάδι.

G417016

Προετοιμάστε το μηχάνημα για συντήρηση.
Αποσυνδέστε τον μεγάλο υδραυλικό εύκαμπτο σωλήνα από το δοχείο και αφήστε το υδραυλικό υγρό να αδειάσει σε δοχείο συλλογής.
Όταν σταματήσει η ροή του υγρού, εγκαταστήστε τον υδραυλικό εύκαμπτο σωλήνα.
Γεμίστε τη δεξαμενή με περίπου 22,7 L (6 γαλόνια ΗΠΑ) υδραυλικού υγρού.

Σημαντικό

Χρησιμοποιείτε μόνο τα προβλεπόμενα υδραυλικά υγρά. Η χρήση άλλων υγρών μπορεί να προκαλέσει βλάβη στο υδραυλικό σύστημα.

G417013

Τοποθετήστε τον δείκτη στάθμης και την τάπα στο στόμιο πλήρωσης .
Βάλτε μπροστά τον κινητήρα και χρησιμοποιήστε όλα τα υδραυλικά χειριστήρια για να κατανείμετε το υδραυλικό υγρό σε όλο το σύστημα.
Ελέγξτε για τυχόν διαρροές και έπειτα σβήστε τον κινητήρα.
Ελέγξτε τη στάθμη του υδραυλικού υγρού και προσθέστε αρκετή ποσότητα ώστε η στάθμη να φτάσει στο σημάδι «πλήρες» του δείκτη στάθμης.

Σημαντικό

Μην γεμίζετε υπερβολικά τη δεξαμενή.

Αλλαγή του φίλτρου υδραυλικού συστήματος

Προειδοποίηση

Αφήνετε το υδραυλικό υγρό να κρυώσει προτού εκτελέσετε οποιαδήποτε συντήρηση στο υδραυλικό σύστημα.

Χρησιμοποιείτε γνήσια ανταλλακτικά φίλτρα της Toro (κωδ. προϊόντος 86-3010).

Σημαντικό

Η χρήση οποιουδήποτε άλλου φίλτρου μπορεί να ακυρώσει την εγγύηση για ορισμένα εξαρτήματα.

Προετοιμάστε το μηχάνημα για συντήρηση.

G417017

Καθαρίστε τον χώρο γύρω από την επιφάνεια τοποθέτησης του φίλτρου. Τοποθετήστε ένα δοχείο συλλογής κάτω από το φίλτρο και αφαιρέστε το φίλτρο.
Λιπάνετε την τσιμούχα του καινούριου φίλτρου και γεμίστε το με υδραυλικό υγρό.
Βεβαιωθείτε ότι η επιφάνεια τοποθέτησης του φίλτρου είναι καθαρή. Βιδώστε το φίλτρο μέχρι η φλάντζα να έρθει σε επαφή με την επιφάνεια τοποθέτησης. Έπειτα σφίξτε το φίλτρο κατά ½ στροφή.
Βάλτε μπρος τον κινητήρα και αφήστε τον σε λειτουργία για 2 λεπτά περίπου, ώστε να βγει ο αέρας που υπάρχει στο σύστημα. Σβήστε τον κινητήρα και ελέγξτε για τυχόν διαρροές.

Συντήρηση της μονάδας κοπής

Έλεγχος της επαφής κυλίνδρου - μαχαιριού κλίνης

Ελέγχετε την επαφή κυλίνδρου - μαχαιριού κλίνης, ακόμα κι αν η ποιότητα κοπής υπήρξε ικανοποιητική.

Σημείωση: Πρέπει να υπάρχει μικρή επαφή σε όλο το μήκος του κυλίνδρου κοπής και του μαχαιριού κλίνης.

Χρήση της προαιρετικής μπάρας ένδειξης

Χρησιμοποιήστε την μπάρα ένδειξης για να ρυθμίσετε τη μονάδα κοπής. Για τη διαδικασία ρύθμισης, ανατρέξτε στο Εγχειρίδιο Χειριστή της μονάδας κοπής.
G417037
1. Μπάρα ένδειξης
2. Βίδα ρύθμισης ύψους
3. Παξιμάδι
4. Οπές που χρησιμοποιούνται για τη ρύθμιση του ύψους κοπής του εξαρτήματος περιποίησης
5. Οπή που δεν χρησιμοποιείται

Ανάστροφη κίνηση των μονάδων κοπής

Προειδοποίηση

Η επαφή με τις μονάδες κοπής ή άλλα κινούμενα μέρη μπορεί να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

Κρατάτε τα δάχτυλα, τα χέρια και τα ρούχα σας μακριά από τις μονάδες κοπής ή άλλα κινούμενα μέρη.
Μην προσπαθήσετε ποτέ να περιστρέψετε τις μονάδες κοπής με τα χέρια ή τα πόδια σας ενώ ο κινητήρας βρίσκεται σε λειτουργία.

Προετοιμασία του μηχανήματος

Προετοιμάστε το μηχάνημα για συντήρηση.
Πραγματοποιήστε τις κατάλληλες αρχικές ρυθμίσεις κυλίνδρου - μαχαιριού κλίνης για την ανάστροφη κίνηση. Ανατρέξτε στο Εγχειρίδιο Χειριστή της μονάδας κοπής.
Σηκώστε το κάλυμμα της πλατφόρμας για να αποκτήσετε πρόσβαση στον κατανομέα του χλοοκοπτικού μηχανήματος.
G417034
1. Ετικέτα διαγράμματος ταχύτητας κυλίνδρων κοπής (στο κάλυμμα της πλατφόρμας)
2. Κατανομέας χλοοκοπτικού μηχανήματος

G417035

Σημειώστε τον αριθμό ταχύτητας στην οποία είναι ρυθμισμένο το χειριστήριο ελέγχου ταχύτητας κυλίνδρων κοπής .
Μετακινήστε το χειριστήριο ελέγχου ταχύτητας κυλίνδρων κοπής στη θέση 1.
Μετακινήστε τους μοχλούς ανάστροφης κίνησης στη θέση R (αναστροφή).

Σημείωση: Το μηχάνημα είναι σε λειτουργία ανάστροφης κίνησης όταν ο επιλογέας κοπής/μεταφοράς βρίσκεται στη δεξιά θέση (Mow) (Κοπή) και ο μοχλός ανάστροφης κίνησης στη θέση R (αναστροφή).

Ακόνισμα των κυλίνδρων κοπής και του μαχαιριού κλίνης

Προειδοποίηση

Η αλλαγή της ταχύτητας περιστροφής κινητήρα κατά την ανάστροφη κίνηση μπορεί να προκαλέσει ρετάρισμα των μονάδων κοπής, που μπορεί να οδηγήσει σε θάνατο ή σοβαρό τραυματισμό.

Μην αλλάζετε ποτέ την ταχύτητα περιστροφής κινητήρα κατά την ανάστροφη κίνηση.
Πραγματοποιείτε ανάστροφη κίνηση μόνο με τον κινητήρα στο ρελαντί.

G417038

Βάλτε μπρος τον κινητήρα και αφήστε τον να λειτουργεί σε χαμηλές στροφές ρελαντί.
Μετακινήστε τον διακόπτη κίνησης μονάδων κοπής στη θέση Engage (Ενεργοποίηση).
Μετακινήστε τον μοχλό ελέγχου χαμηλώματος/ανύψωσης μονάδων κοπής προς τα εμπρός .

Σημείωση: Οι κύλινδροι κοπής όλων των μονάδων κοπής περιστρέφονται ανάστροφα.
Εφαρμόστε λειαντική ουσία στον κύλινδρο κοπής χρησιμοποιώντας βούρτσα με μακριά λαβή.

Κίνδυνος

Η επαφή με τις κινούμενες μονάδες κοπής προκαλεί θάνατο ή σοβαρό τραυματισμό.

Για να αποφύγετε τον τραυματισμό, βεβαιωθείτε ότι βρίσκεστε μακριά από τις μονάδες κοπής προτού προχωρήσετε.

Σημαντικό

Μην χρησιμοποιείτε ποτέ βούρτσα με κοντή λαβή.
Εάν οι μονάδες κοπής ρετάρουν ή είναι ασταθείς κατά την ανάστροφη κίνηση, προσαρμόστε την ταχύτητα των κυλίνδρων κοπής με το χειριστήριο ταχύτητας μέχρι αυτή να σταθεροποιηθεί και, στη συνέχεια, επαναφέρετε το χειριστήριο ταχύτητας στη ρύθμιση 1 ή την ταχύτητα που επιθυμείτε.
Εάν χρειάζεται να κάνετε ρυθμίσεις στις μονάδες κοπής κατά την ανάστροφη κίνηση, ακολουθήστε τα εξής βήματα:
1. Μετακινήστε τον μοχλό ελέγχου χαμηλώματος/ανύψωσης μονάδων κοπής προς τα πίσω.

  Σημείωση: Οι μονάδες κοπής θα απενεργοποιηθούν αλλά δεν θα ανυψωθούν.
2. Πατήστε τον διακόπτη κίνησης μονάδων κοπής στη θέση Disengage (Απενεργοποίηση).
3. Σβήστε τον κινητήρα και αφαιρέστε το κλειδί.
4. Ρυθμίστε τις μονάδες κοπής.
5. Επαναλάβετε τα βήματα έως .
Επαναλάβετε το βήμα για τις υπόλοιπες μονάδες κοπής που θέλετε να κινήσετε ανάστροφα.

Ολοκλήρωση ανάστροφης κίνησης

G417035

Μετακινήστε τον διακόπτη κίνησης μονάδων κοπής στη θέση Disengage (Απενεργοποίηση).
Σβήστε τον κινητήρα.
Μετακινήστε τους μοχλούς ανάστροφης κίνησης στη θέση F (κοπή).

Σημαντικό

Εάν ο μοχλός ανάστροφης κίνησης δεν μετακινηθεί και πάλι στη θέση F (κοπή) μετά τη λειτουργία ανάστροφης κίνησης, οι μονάδες κοπής δεν θα λειτουργούν ή ανυψωθούν σωστά.
Ρυθμίστε το χειριστήριο ταχύτητας μονάδων κοπής στη θέση που είχατε σημειώσει νωρίτερα.
Κλείστε το κάλυμμα του δαπέδου.
Ξεπλύνετε όλη τη λειαντική ουσία από τις μονάδες κοπής.
Για καλύτερη κόψη, μετά τη λειτουργία ανάστροφης κίνησης, λιμάρετε την εμπρός ακμή του μαχαιριού κλίνης.

Σημείωση: Έτσι, θα αφαιρέσετε τυχόν προεξοχές ή αιχμηρές ακμές που υπάρχουν στο χείλος κοπής.

Συντήρηση του σασί

Επιθεώρηση ζώνης ασφαλείας

Επιθεωρήστε τη ζώνη ασφαλείας για τυχόν φθορές, σκισίματα και άλλες ζημίες. Αντικαταστήστε τη/τις ζώνη/-ες ασφαλείας εάν οποιοδήποτε εξάρτημα δεν λειτουργεί σωστά.
Καθαρίστε τη ζώνη ασφαλείας εάν χρειάζεται.

Καθαρισμός

Πλύσιμο του μηχανήματος

Όταν χρειάζεται, πλύντε το μηχάνημα μόνο με νερό ή με ήπιο απορρυπαντικό. Κατά το πλύσιμο του μηχανήματος μπορείτε να χρησιμοποιείτε πανί.
Σημαντικό
- Μην χρησιμοποιείτε υφάλμυρο ή ακάθαρτο νερό για τον καθαρισμό του μηχανήματος.
- Μην χρησιμοποιείτε εξοπλισμό πλυσίματος υπό πίεση για το πλύσιμο του μηχανήματος. Ο εξοπλισμός πλυσίματος υπό πίεση μπορεί να προκαλέσει ζημιά στο ηλεκτρικό σύστημα, να φθείρει σημαντικές ετικέτες ή να απομακρύνει απαραίτητο γράσο από τα σημεία τριβής. Αποφύγετε την υπερβολική χρήση νερού κοντά στον πίνακα ελέγχου, τον κινητήρα και την μπαταρία.
- Μην πλένετε το μηχάνημα ενώ ο κινητήρας βρίσκεται σε λειτουργία. Το πλύσιμο του μηχανήματος ενώ ο κινητήρας βρίσκεται σε λειτουργία ενδέχεται να προκαλέσει εσωτερική ζημιά στον κινητήρα.

Αργεντινή	Νέα Ζηλανδία

Αυστραλία	Νότια Κορέα
