เครื่องตัดหญ้าระบบโรตารี 72 นิ้ว

รถลากพ่วง Groundsmaster® ซีรีส์ 360 และ ซีรีส์ 7200

Model No. 30353-Serial No. 405700000 and Up

Model No. 30353-Serial No. 403373001 and Up

Model No. 30456-Serial No. 405700000 and Up

Model No. 30457-Serial No. 405700000 and Up

Model No. 30481-Serial No. 405700000 and Up

Model No. 30481-Serial No. 403373001 and Up

ข้อมูลเบื้องต้น

เด็คตัดหญ้าในสนามระบบใบมีดโรตารีติดตั้งเข้ากับอุปกรณ์แบบนั่งขับและออกแบบมาสำหรับผู้ให้บริการมืออาชีพที่ต้องการนำไปใช้งานเชิงพาณิชย์ เหมาะกับการตัดหญ้าในสนามที่ได้รับการดูแลรักษาเป็นอย่างดีภายในสวน สนามกีฬา และพื้นที่เชิงพาณิชย์เป็นหลัก

กรุณาอ่านเอกสารนี้อย่างละเอียดเพื่อศึกษาวิธีควบคุมและบำรุงรักษาผลิตภัณฑ์อย่างเหมาะสม และเพื่อหลีกเลี่ยงการบาดเจ็บและความเสียหายต่อผลิตภัณฑ์ คุณมีหน้าที่ใช้งานผลิตภัณฑ์อย่างถูกต้องและปลอดภัย

โปรดเข้าไปที่เว็บไซต์ www.Toro.com เพื่อดูเอกสารความปลอดภัยของผลิตภัณฑ์และเอกสารฝึกอบรมการใช้งาน ข้อมูลอุปกรณ์เสริม ความช่วยเหลือเพื่อค้นหาตัวแทนจำหน่าย หรือลงทะเบียนผลิตภัณฑ์

หากคุณต้องการการซ่อมบำรุง อะไหล่แท้ของ Toro หรือข้อมูลเพิ่มเติม โปรดติดต่อตัวแทนบริการที่ได้รับอนุญาตหรือฝ่ายบริการลูกค้าของ Toro และเตรียมหมายเลขรุ่นและหมายเลขซีเรียลของผลิตภัณฑ์ไว้ให้พร้อม รูปภาพ 1 ระบุตำแหน่งของหมายเลขรุ่นและหมายเลขซีเรียลบนผลิตภัณฑ์ จดบันทึกหมายเลขในช่องว่างที่กำหนดให้

g310316

รูป 1

คู่มือฉบับนี้ให้ข้อมูลเกี่ยวกับอันตรายที่อาจเกิดขึ้น และระบุข้อความความปลอดภัยที่แสดงด้วยสัญลักษณ์เตือนอันตราย (รูป 2) ซึ่งบ่งบอกอันตรายที่อาจส่งผลให้เกิดการบาดเจ็บร้ายแรงหรือเสียชีวิตหากคุณไม่ปฏิบัติตามข้อควรระวังที่แนะนำ

g000502

รูป 2

  1. สัญลักษณ์เตือนอันตราย

คู่มือฉบับนี้ใช้คำ 2 คำในการเน้นข้อมูล สำคัญ เพื่อให้คุณใส่ใจศึกษาข้อมูลพิเศษเกี่ยวกับกลไกและ หมายเหตุ เพื่อเน้นข้อมูลทั่วไปที่ควรให้ความสนใจเป็นพิเศษ

รุ่น 30456 ได้มาตรฐานตามคำสั่งยุโรปทั้งหมดที่เกี่ยวข้องเมื่อติดตั้งชุด CE บนชุดตัดหญ้า รุ่น 30353 ต้องติดตั้งชุด CE 30685, รุ่น 30457 ต้องติดตั้งชุด CE รุ่น 30683, 30481 ต้องติดตั้งชุด CE 30679 หากต้องการรายละเอียดเพิ่มเติม โปรดดูเอกสารรับรองมาตรฐาน (DOC) เฉพาะของผลิตภัณฑ์

คำเตือน

แคลิฟอร์เนีย

คำเตือนข้อเสนอ 65

การใช้ผลิตภัณฑ์นี้อาจทำให้ต้องสัมผัสกับสารเคมีที่รัฐแคลิฟอร์เนียทราบว่าเป็นสาเหตุการเกิดโรคมะเร็ง ความพิการแต่กำเนิด หรืออันตรายต่อระบบสืบพันธุ์อื่นๆ

ความปลอดภัย

อุปกรณ์นี้ออกแบบมาตามมาตรฐาน ANSI B71.4-2017 และ EN ISO 5395

ความปลอดภัยทั่วไป

อุปกรณ์นี้อาจทำให้เกิดการบาดเจ็บแก่มือและเท้า รวมถึงเกิดอันตรายจากวัตถุกระเด็นได้ ดังนั้น ปฏิบัติตามคำแนะนำด้านความปลอดภัยทั้งหมดอยู่เสมอเพื่อหลีกเลี่ยงการบาดเจ็บร้ายแรง

  • อ่านและทำความเข้าใจเนื้อหาของคู่มือผู้ใช้ฉบับนี้ก่อนจะสตาร์ทเครื่อง

  • โปรดมีสมาธิขณะควบคุมอุปกรณ์ อย่าทำกิจกรรมที่ทำให้เสียสมาธิ มิฉะนั้นอาจส่งผลให้เกิดการบาดเจ็บหรือเกิดความเสียหายต่อทรัพย์สินได้

  • อย่านำมือหรือเท้าเข้าใกล้ชิ้นส่วนเคลื่อนไหวของเครื่องจักร

  • หากไม่ได้ติดตั้งแผงกั้นและอุปกรณ์นิรภัยอื่นๆ ทั้งหมด หรือแผงกั้นและอุปกรณ์นิรภัยทำงานผิดปกติ กรุณาอย่าใช้เครื่อง

  • ห้ามขวางท่อหรือช่องเปิดใดๆ โดยเด็ดขาด

  • กันคนโดยรอบและเด็กๆ ออกจากพื้นที่ทำงาน ห้ามเด็กใช้งานอุปกรณ์โดยเด็ดขาด

  • ก่อนออกจากตำแหน่งใช้งาน ให้ปฏิบัติตามดังนี้

    • จอดอุปกรณ์บนพื้นราบ

    • ลดชุดตัดหญ้าลง

    • ปลดระบบขับเคลื่อน

    • ดึงเบรกมือ (ถ้ามี)

    • ดับเครื่องยนต์และดึงกุญแจออก

    • รอให้การเคลื่อนไหวทั้งหมดหยุดนิ่ง

การใช้งานหรือบำรุงรักษาอย่างไม่ถูกต้องอาจส่งผลให้เกิดการบาดเจ็บขึ้นได้ เพื่อลดโอกาสที่จะเกิดการบาดเจ็บ ให้ปฏิบัติตามคำแนะนำด้านความปลอดภัยและสังเกตสัญลักษณ์เตือนอันตราย Graphicได้แก่ ข้อควรระวัง คำเตือน หรืออันตราย ซึ่งเป็นคำแนะนำเพื่อความปลอดภัยส่วนบุคคล การไม่ปฏิบัติตามคำแนะนำเหล่านี้อาจส่งผลให้บาดเจ็บหรือเสียชีวิตได้

ความปลอดภัยของชุดตัดหญ้า

  • ชุดตัดหญ้าจะสมบูรณ์ก็ต่อเมื่อติดตั้งเข้ากับรถลากพ่วงเท่านั้น อ่านคำแนะนำฉบับสมบูรณ์เกี่ยวกับวิธีการใช้งานอุปกรณ์อย่างปลอดภัยในคู่มือผู้ใช้ของรถลากพ่วงอย่างละเอียด

  • ดับเครื่องยนต์ ดึงกุญแจออก และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดก่อนที่จะตรวจสอบอุปกรณ์ต่อพ่วงหลังจากมีการชนวัตถุ หรือหากเครื่องยนต์สั่นผิดปกติ ซ่อมแซมความเสียหายทั้งหมดก่อนกลับไปใช้งานต่อ

  • ดูแลรักษาให้ชิ้นส่วนทั้งหมดมีสภาพดีและทำงานได้ตามปกติ และขันชิ้นส่วนทั้งหมดให้แน่นหนา เปลี่ยนสติกเกอร์ทั้งหมดที่สึกหรอหรือชำรุด

  • ใช้อุปกรณ์เสริม อุปกรณ์ต่อพ่วง และอะไหล่เปลี่ยนทดแทนที่ผ่านการรับรองโดย Toro เท่านั้น

สติกเกอร์ความปลอดภัยและคำแนะนำ

Graphic

สติกเกอร์และคำแนะนำด้านความปลอดภัยมองเห็นได้ชัดเจน และติดอยู่ใกล้กับบริเวณที่มีโอกาสเกิดอันตราย เปลี่ยนสติกเกอร์ที่เสียหายหรือหายไป
decal93-6687

93-6687

  1. อย่าเหยียบตรงนี้
decal93-6696

93-6696

  1. อันตรายจากพลังงานสะสม—อ่านคู่มือผู้ใช้
decal93-6697

93-6697

  1. อ่านคู่มือผู้ใช้
  2. เติมน้ำมัน SAE 80w-90 (API GL-5) ทุกๆ 50 ชั่วโมงการใช้งาน
decal93-7818

93-7818

  1. คำเตือน—อ่านคำแนะนำเกี่ยวกับการขันสลักเกลียว/น็อตของใบมีดจนได้แรงบิด 115 - 149 นิวตันเมตร (85 - 110 ฟุตปอนด์) ได้จากคู่มือผู้ใช้
decal107-2908

107-2908

  1. อันตรายจากวัตถุกระเด็น – กันคนโดยรอบให้อยู่ห่างจากเครื่องตัดหญ้า
  2. อันตรายจากวัตถุกระเด็น—ลดระดับแผงเบี่ยงทิศทางลงมาก่อนใช้งานอุปกรณ์
  3. อันตรายจากการถูกบาด/ตัดมือหรือเท้า, ใบมีดตัดหญ้า—อยู่ให้ห่างจากชิ้นส่วนเคลื่อนไหว
decal107-2916

107-2916

  1. ดึงกุญแจออกและอ่านคู่มือผู้ใช้งานก่อนการบำรุงรักษา
  2. อันตรายจากวัตถุกระเด็น—อย่าใช้งานเครื่องตัดหญ้าที่ยกแผงเบี่ยงทิศทางขึ้นหรือถอดออก ลดระดับแผงเบี่ยงทิศทางลงมาก่อนใช้งานอุปกรณ์ กันคนโดยรอบให้อยู่ห่างจากเครื่องตัดหญ้า
  3. อันตรายจากการถูกบาด/ตัดมือหรือเท้า, ใบมีดตัดหญ้า—อยู่ให้ห่างจากชิ้นส่วนเคลื่อนไหว
decal112-1461

112-1461

  1. การเดินสายพาน
decal117-4979

117-4979

  1. อันตรายจากการเกี่ยวพัน—อยู่ให้ห่างจากชิ้นส่วนเคลื่อนไหว ติดตั้งแผงกั้นและอุปกรณ์นิรภัยเข้าที่
decal120-6604

120-6604

  1. อันตรายจากวัตถุกระเด็น—กันผู้คนโดยรอบออกห่างจากอุปกรณ์
  2. อันตรายจากการถูกบาด/ตัดมือ, ใบมีดตัดหญ้า – อยู่ให้ห่างจากชิ้นส่วนเคลื่อนไหว ติดตั้งแผงกั้นและฝาครอบทั้งหมดให้เข้าที่
  3. อันตรายจากการถูกบาด/ตัดเท้า—อยู่ให้ห่างจากชิ้นส่วนเคลื่อนไหว ติดตั้งแผงกั้นและฝาครอบทั้งหมดให้เข้าที่
decal133-8061

133-8061

การตั้งค่า

Note: ดูด้านซ้ายและขวาของอุปกรณ์จากตำแหน่งปกติในการควบคุมเครื่อง

การติดตั้งสเปเซอร์แป้นเหยียบ

สำหรับเด็คเครื่องตัดหญ้าขนาด 60 นิ้ว และ 62 นิ้ว บนรถลากพ่วง Groundsmaster 360

ชิ้นส่วนที่ต้องใช้สำหรับขั้นตอนนี้:

สเปเซอร์แป้นเหยียบ1
สลักเกลียว (3/8 x 2-1/2 นิ้ว)1

Note: ขั้นตอนนี้สำหรับเด็คตัดหญ้าขนาด 60 นิ้ว และ 62 นิ้วที่ติดตั้งบน Groundsmaster 360 เท่านั้น

  1. ถอดสเปเซอร์อันเดิมออกจากรถลากพ่วงดังแสดงใน รูป 3

  2. ติดตั้งสเปเซอร์อันใหม่ โดยใช้สลักเกลียวอันใหม่ (3/8 x 2-1/2 นิ้ว) และชิ้นส่วนเดิม โปรดดู รูป 3

    g309408

    รูป 3

    1. ชิ้นส่วนเดิม
    2. ด้านหน้าของอุปกรณ์
    3. แหวนอันเดิม
    4. สเปเซอร์อันใหม่
    5. สลักเกลียวเดิม
    6. สลักเกลียว (3/8 x 2-1/2 นิ้ว)
    7. เก็บสลักเกลียวไปทิ้ง
    8. ชิ้นส่วนเดิม
    9. เก็บสเปเซอร์อันเดิมไปทิ้ง

การถอดชุดตัดหญ้าของเดิม (หากติดตั้งอยู่)

  1. จอดอุปกรณ์บนพื้นราบ โดยให้ชุดตัดหญ้าอยู่ในตำแหน่งยกขึ้นจนสุด ดับเครื่องยนต์ เข้าเบรกจอด และดึงกุญแจออก

    Note: เมื่อชุดตัดหญ้าอยู่ในตำแหน่งยกขึ้น ความตึงสปริงของก้านดึง (รูป 4) จะลดลง ทำให้ถอดก้านดึงออกจากอุปกรณ์ได้ง่ายขึ้นมาก

    g017279

    รูป 4

    1. ก้านดึง (เมื่อยกชุดตัดหญ้าขึ้น)
    2. สกรูบ่า
    3. หมุดยึด
    4. สปริงดีด
    5. สายโซ่ยกชุดตัดหญ้า
    6. หมุดเคลวิส
    7. ก้ามปูปรับตั้ง

  2. ถอดก้านดึงออกจากอุปกรณ์แต่ละด้าน (รูป 4)

    ข้อควรระวัง

    สปริงดีดของก้านดึงอาจจะทำให้ก้านดึงหมุนเล็กน้อยระหว่างถอด

    ดังนั้น โปรดถอดก้านดึงด้วยความระมัดระวัง

    1. ถอดสกรูบ่าที่ยึดหมุดยึดเข้ากับโครงรองรับออก (รูป 4)

    2. ค่อยๆ เลื่อนหมุดยึดออกจากโครงรองรับและก้านดึง (รูป 4)

  3. จดตำแหน่งหมุด HOC บนโครงยึด HOC ไว้เพื่อความสะดวกในการประกอบ (รูป 5) ถอดหมุด HOC ออกจากโครงยึด HOC

    g017278

    รูป 5

    1. หมุด HOC
    2. โครงยึด HOC

  4. สตาร์ทเครื่องยนต์ ลดชุดตัดหญ้าลงมาที่พื้น ดับเครื่องยนต์ และดึงกุญแจออก

    Note: การลดระดับชุดตัดหญ้าลงมาบนรถเข็นล้อเลื่อนจะช่วยให้ถอดชุดตัดหญ้าได้สะดวกมากขึ้น

    คำเตือน

    หากสตาร์ทเครื่องยนต์และปล่อยให้เพลาขับ PTO หมุน อาจทำให้ได้รับบาดเจ็บร้ายแรงและอุปกรณ์เสียหายได้

    • ดังนั้น เมื่อถอดเพลาขับออกจากชุดตัดหญ้าแล้ว อย่าสตาร์ทเครื่องยนต์และเปิดสวิตช์ PTO

    • หากเพลาขับถูกถอดออกจากเครื่องตัดหญ้า ให้ถอดฟิวส์ F1 (15 A) ออกจากกล่องฟิวส์เพื่อป้องกันไม่ให้เปิดใช้งานคลัตช์ PTO โดยไม่ได้ตั้งใจ

  5. ถอดก้ามปูปลายเพลาขับ PTO ออกจากเพลาขับของกระปุกเกียร์ชุดตัดหญ้า:

    1. ถอดหมุดยึดออกจากก้ามปูปลายเพลาขับและเพลากระปุกเกียร์ (รูป 6)

      g012230

      รูป 6

      1. เพลาขับ
      2. สกรูปิดและน็อตล็อก
      3. หมุดยึด
      4. กระปุกเกียร์

    2. คลายสกรูปิดและน็อตล็อกทั้งสอง 2 ตัว (รูป 6)

    3. เลื่อนก้ามปูปลายเพลาขับออกจากเพลากระปุกเกียร์

      Note: ยกเพลาขับขึ้นมาและผูกยึดกับโครงอุปกรณ์

  6. ถอดหมุดวงแหวนและหมุดเคลวิส 4 ตัวที่ทำหน้าที่ยึดสายโซ่ยกชุดตัดหญ้าเข้ากับก้ามปูปรับตั้งบนเครื่องตัดหญ้าออก (รูป 4)

  7. เลื่อนชุดตัดหญ้าออกจากอุปกรณ์

    Note: คุณอาจจำเป็นต้องยกด้านหน้าของรถล่างพ่วงขึ้นมา เพื่อให้เลื่อนชุดตัดหญ้าออกจากอุปกรณ์ได้

การติดตั้งชุดตัดหญ้าใหม่

  1. เลื่อนชุดตัดหญ้าใหม่เข้าไปใต้โครงรองรับของอุปกรณ์

  2. ใส่หมุดวงแหวนและหมุดเคลวิส 4 ตัวเพื่อยึดสายโซ่ยกชุดตัดหญ้าเข้ากับก้ามปูปรับตั้งบนเครื่องตัดหญ้า (รูป 4)

  3. ต่อก้ามปูปลายเพลาขับ PTO เข้ากับกระปุกเกียร์ชุดตัดหญ้า โปรดดูขั้นตอนต่อไปนี้:

    1. จัดแนวร่องและรูหมุดยึดบนก้ามปูเพลาขับให้ตรงกับเพลากระปุกเกียร์

    2. เลื่อนก้ามปูปลายเพลาขับ PTO ไปบนเพลากระปุกเกียร์

    3. ยึดก้ามปูปลายเพลาขับ PTO เข้ากับเพลากระปุกเกียร์โดยใช้หมุดยึด (รูป 6)

    4. ขันน็อตล็อกให้แน่นเพื่อยึดก้ามปูปลายเพลาขับเข้ากับเพลากระปุกเกียร์ (รูป 6) ขันน็อตล็อกจนได้แรงบิด 20 ถึง 25 นิวตันเมตร (175 ถึง 225 นิ้วปอนด์)

  4. สตาร์ทเครื่องยนต์และยกชุดตัดหญ้าขึ้นจนสุด ดับเครื่องยนต์และดึงกุญแจออกจากสวิตช์กุญแจ

    Note: วางบล็อกไม้หรือลิ่มที่คล้ายกันไว้ใต้แต่ละก้าน เพื่อพยุงชุดตัดหญ้าให้อยู่ในตำแหน่งยก

    ข้อควรระวัง

    สปริงดีดของก้านดึงอาจจะทำให้ก้านดึงหมุนเล็กน้อยระหว่างการติดตั้ง

    ต่อก้านดึงเข้ากับอุปกรณ์โดยใช้ความระมัดระวัง

  5. จัดแนวก้านดึงให้ตรงกับโครงรองรับและยึดก้านดึงโดยใช้หมุดยึด (รูป 4) ยึดหมุดยึดเข้ากับโครงอุปกรณ์ด้วยสกรูบ่า (รูป 4)

  6. ติดตั้งหมุด HOC เข้ากับโครงยึด HOC ณ ตำแหน่งความสูงในการตัดที่ต้องการ (รูป 5)

  7. หล่อลื่นจุดอัดจาระบีบนเพลาขับ PTO

  8. ติดตั้งฟิวส์ F1 (15 A) ลงในกล่องฟิวส์

การปรับระดับชุดตัดหญ้า

การปรับระดับซ้ายขวา

  1. จอดอุปกรณ์บนพื้นราบภายในโรงรถ จากนั้นลดชุดตัดหญ้าลง

  2. ดันคันโยกลิ้นเร่งไปยังตำแหน่ง ช้า ดับเครื่องยนต์ เข้าเบรกจอด และดึงกุญแจออก

  3. ตั้งชุดตัดหญ้าให้ได้ความสูงในการตัด 127 ซม. (5 นิ้ว)

  4. ตรวจสอบและปรับแรงดันลมยางล้อรถลากพ่วง ทั้งล้อหน้าและล้อหลัง โปรดดูข้อกำหนดแรงดันลมยางในคู่มือผู้ใช้

  5. ตรวจสอบการหักงอของใบมีด โปรดดู การตรวจสอบการหักงอของใบมีด

  6. หมุนใบมีดที่อยู่บนแกนแต่ละอันจนกระทั่งปลายใบมีดชี้ไปด้านหน้าและด้านหลัง

  7. วัดระยะจากพื้นจนถึงปลายด้านหน้าของคมใบมีด

  8. ปรับน็อตสวมทับที่ยึดก้ามปู/สายโซ่ของเครื่องตัดหญ้าเข้ากับเครื่องตัดหญ้าจนกระทั่งชุดตัดหญ้าได้ระดับ (รูป 7)

    g004497

    รูป 7

    1. สายโซ่
    2. ก้ามปู
    3. น็อตสวมทับ
    4. เครื่องตัดหญ้า

การปรับระดับหน้าหลัง

มุมเอียงของชุดตัดหญ้าคือค่าความต่างของความสูงในการตัด ซึ่งวัดจากระนาบใบมีดจากด้านหน้าถึงด้านหลัง แนะนำให้ใบมีดทำมุมเอียงประมาณ 8 ถึง 11 มม. (5/16 ถึง 7/16 นิ้ว) (กล่าวคือด้านหลังของระนาบใบมีดสูงกว่าด้านหน้า 8 ถึง 11 มม. (5/16 ถึง 7/16 นิ้ว))

  1. ตั้งชุดตัดหญ้าให้ได้ความสูงในการตัดที่ต้องการ ดันคันโยกลิ้นเร่งไปยังตำแหน่ง ช้า ดับเครื่องยนต์ เข้าเบรกจอด และดึงกุญแจออก

  2. หมุนใบมีดตรงกลางให้ชี้ตรงไปด้านหน้า

  3. ใช้ไม้บรรทัดสั้น ๆ วัดความสูงจากพื้นจนถึงปลายด้านหน้าของใบมีด

  4. หมุนปลายใบมีดอันเดิมไปด้านหลัง แล้ววัดความสูงจากพื้นจนถึงปลายใบมีดที่อยู่ด้านหลังของชุดตัดหญ้า

  5. คำนวณหามุมเอียงของใบมีด โดยใช้ความสูงด้านหลังเป็นตัวตั้งและลบด้วยความสูงด้านหน้า

  6. ปรับน็อตสวมทับที่ยึดก้ามปู/สายโซ่ของเครื่องตัดหญ้าด้านหลัง (รูป 7) เพื่อยกด้านหลังของชุดตัดหญ้าขึ้นมาจนใบมีดทำมุมเอียงที่ 8 ถึง 11 มม. (5/16 ถึง 7/16 นิ้ว)

การปฏิบัติงาน

Note: ดูด้านซ้ายและขวาของอุปกรณ์จากตำแหน่งปกติในการควบคุมเครื่อง

การปรับ

การปรับความสูงในการตัด

ความสูงในการตัดสามารถปรับได้ตั้งแต่ 2.5 ถึง 15.8 ซม. (1 ถึง 6 นิ้ว) โดยปรับทีละ 6 มม. (1/4 นิ้ว) ด้วยการเปลี่ยนตำแหน่งหมุดหยุดในรูแต่ละตำแหน่ง

  1. ขณะที่เครื่องยนต์ทำงานอยู่ ดันสวิตช์ยกชุดตัดหญ้าไปด้านหลังจนกว่าชุดตัดหญ้าจะยกขึ้นจนสุด จากนั้นปล่อยสวิตช์ทันที (รูป 8)

    g014263

    รูป 8

    1. หมุดหยุด

  2. ปรับความสูงในการตัดโดยการหมุนหมุดหยุดจนกระทั่งปุ่มนูนบนหมุดตรงกับช่องในรูของโครงยึดความสูงในการตัด และถอดออกมา (รูป 8)

  3. เลือกรูในโครงยึดความสูงในการตัดที่ตรงกับความสูงในการตัดที่คุณต้องการ จากนั้นสอดหมุดลงไปแล้วหมุนลงจนล็อกเข้าที่ (รูป 8)

    Note: ตำแหน่งรูมี 4 แถว (รูป 8) แถวบนให้ความสูงในการตัดเท่ากับที่ระบุไว้ด้านบนของหมุด แถวที่สองลงมาให้ความสูงบวกไปอีก 6 มม. (1/4 นิ้ว) แถวที่สามลงมาให้ความสูงบวกไปอีก 12 มม. (1/2 นิ้ว) แถวล่างลงมาให้ความสูงบวกไปอีก 18 มม. (3/4 นิ้ว) สำหรับตำแหน่ง 15.8 ซม. (6 นิ้ว) มีเพียง 1 รูเท่านั้น ซึ่งอยู่ในแถวที่สอง รูนี้จะไม่เพิ่มความสูง 6 มม. (1/4 นิ้ว) ให้กับตำแหน่ง 15.8 ซม. (6 นิ้ว)

  4. ปรับลูกกลิ้งป้องกันการครูดและแผ่นสกิดตามต้องการ

การปรับแผ่นสกิด

ติดตั้งแผ่นสกิดในตำแหน่งต่ำเมื่อตัดหญ้าโดยใช้ความสูงในการตัดสูงกว่า 64 มม. (2-1/2 นิ้ว) และติดตั้งในตำแหน่งสูงเมื่อตัดหญ้าโดยใช้ตำแหน่งในการตัดต่ำกว่า 64 มม. (2-1/2 นิ้ว)

Note: สำหรับเครื่องตัดหญ้า Guardian® เมื่อแผ่นสกิดสึกหรอ สามารถสลับแผ่นสกิดไปติดตั้งที่ด้านตรงข้ามของชุดตัดหญ้าโดยพลิกกลับด้านได้ วิธีนี้ช่วยให้คุณใช้แผ่นสกิดได้นานขึ้นก่อนจะต้องเปลี่ยนใหม่

  1. ปลดการทำงานของ PTO และดึงเบรกมือ

  2. ดันคันโยกลิ้นเร่งไปยังตำแหน่ง ช้า ดับเครื่องยนต์ ดึงกุญแจออก และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่ง ก่อนลุกออกจากที่นั่งคนขับ

  3. คลายสกรูที่ด้านหน้าของแผ่นสกิดแต่ละแผ่น บนเครื่องตัดหญ้า Guardian จะมีแผ่นสกิดอยู่ 2 แผ่น และอีก 1 แผ่นบนชุดตัดหญ้าแบบพ่นเศษหญ้าออกด้านข้าง (รูป 9)

    g004479

    รูป 9

    1. สกรู
    2. สลักเกลียวติดจาน
    3. แผ่นสกิด
    4. น็อต

  4. ถอดสลักเกลียวติดจานและน็อตออกจากแผ่นสกิดแต่ละแผ่น

  5. ขยับแผ่นสกิดแต่ละแผ่นไปยังตำแหน่งที่ต้องการแล้วยึดด้วยสลักเกลียวติดจานและน็อต

    Note: ใช้เฉพาะรูด้านบนและรูตรงกลางเท่านั้นในการปรับแผ่นสกิด รูด้านล่างใช้เมื่อทำการสลับข้างแผ่นสกิดบนเครื่องตัดหญ้า Guardian ซึ่งในตอนนั้น รูดังกล่าวจะกลายเป็นรูด้านบนของอีกฝั่งของชุดตัดหญ้า

  6. ขันสกรูด้านหน้าของแผ่นสกิดแต่ละแผ่นจนได้แรงบิด 9 ถึง 11 นิวตันเมตร (80 ถึง 100 นิ้วปอนด์)

การปรับลูกกลิ้งป้องกันการครูดด้านหลัง

เมื่อคุณปรับเปลี่ยนความสูงในการตัด ต้องปรับความสูงของลูกกลิ้งป้องกันการครูดด้านหลังด้วย

  1. ปลดเกียร์ PTO ปล่อยแป้นขับเคลื่อน และเข้าเบรกจอด

  2. ดันคันโยกลิ้นเร่งไปยังตำแหน่ง ช้า ดับเครื่องยนต์ ดึงกุญแจออก และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่ง ก่อนลุกออกจากที่นั่งคนขับ

  3. หลังจากปรับความสูงในการตัดแล้ว ให้ปรับลูกกลิ้งโดยการถอดน็อตมีบ่า บุชชิ่ง สเปเซอร์ และสลักเกลียวออก (รูป 10)

    g004483

    รูป 10

    1. น็อตมีบ่า
    2. บุชชิ่ง
    3. ลูกกลิ้งป้องกันการครูด
    4. สเปเซอร์
    5. สลักเกลียว

  4. เลือกรูสำหรับติดตั้งลูกกลิ้งป้องกันการครูดให้อยู่ในระดับที่ใกล้เคียงกับความสูงในการตัดที่ต้องการมากที่สุด (รูป 11)

    g004658

    รูป 11

    1. 38 มม. (1-1/2 นิ้ว)
    2. 51 มม. (2 นิ้ว)
    3. 63 ซม. (2-1/2 นิ้ว)
    4. 76 ซม. (3 นิ้ว) ขึ้นไป

  5. ติดตั้งน็อตมีบ่า บุชชิ่ง สเปเซอร์ และสลักเกลียว ขันจนได้แรงบิด 54 ถึง 61 นิวตันเมตร (40 ถึง 45 ฟุตปอนด์) (รูป 10)

การปรับลูกกลิ้ง

ติดตั้งลูกกลิ้งในตำแหน่งต่ำเมื่อตัดหญ้าโดยใช้ความสูงในการตัดสูงกว่า 64 มม. (2-1/2 นิ้ว) และติดตั้งในตำแหน่งสูงเมื่อตัดหญ้าโดยใช้ตำแหน่งในการตัดต่ำกว่า 64 มม. (2-1/2 นิ้ว)

  1. ปลดเกียร์ PTO ปล่อยแป้นขับเคลื่อน และเข้าเบรกจอด

  2. ดันคันโยกลิ้นเร่งไปยังตำแหน่ง ช้า ดับเครื่องยนต์ ดึงกุญแจออก และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่ง ก่อนลุกออกจากที่นั่งคนขับ

  3. ยกด้านหน้ารถและหนุนด้วยขาตั้งแม่แรง

  4. ถอดตัวยึดที่ยึดลูกกลิ้งแต่ละตัวบนชุดตัดหญ้าออก และเลื่อนลูกกลิ้งขึ้นลงตามต้องการ โปรดดู รูป 12 ถึง รูป 16 ตามที่เกี่ยวข้องกับชุดตัดหญ้าของคุณ

    Note: สำหรับ Groundsmaster 7200 และ 7210 บางรุ่น คุณอาจจำเป็นต้องถอดลูกกลิ้งหน้าออก

    g004487

    รูป 12

    ชุดตัดหญ้าทั้งหมด

    1. ลูกกลิ้งด้านหน้า
    2. เพลาลูกกลิ้ง
    g004926

    รูป 13

    เครื่องตัดหญ้า Guardian เท่านั้น

    1. สลักเกลียว
    2. ลูกกลิ้งใต้ชุดตัดหญ้าด้านหลัง
    3. สเปเซอร์
    4. น็อต
    5. โครงยึด
    g004923

    รูป 14

    เครื่องตัดหญ้า Guardian เท่านั้น

    1. สลักเกลียว
    2. ลูกกลิ้งใต้ชุดตัดหญ้าด้านหน้า
    3. น็อต
    4. โครงยึด
    g004925

    รูป 15

    เฉพาะชุดตัดหญ้าแบบพ่นออกข้างเท่านั้น

    1. สลักเกลียว
    2. ลูกกลิ้งฝั่งพ่นหญ้า
    3. สเปเซอร์
    4. น็อต
    5. โครงยึด
    g004924

    รูป 16

    เฉพาะชุดตัดหญ้าแบบพ่นออกข้างเท่านั้น

    1. สลักเกลียว
    2. เพลาลูกกลิ้ง
    3. ลูกกลิ้งใต้ชุดตัดหญ้า (2)
    4. โครงยึด

  5. ติดตั้งตัวยึดดังแสดงในภาพ

เคล็ดลับการปฏิบัติงาน

การตั้งค่าลิ้นเร่งเร็ว/ความเร็วขับเคลื่อนบนพื้น

เพื่อให้อุปกรณ์และฐานเด็คมีกำลังเพียงพอขณะตัดหญ้า ควรควบคุมเครื่องยนต์โดยให้ลิ้นเร่งอยู่ในตำแหน่งเร็ว และปรับความเร็วขับเคลื่อนบนพื้นให้เหมาะกับสภาพพื้นที่ ลดความเร็วขับเคลื่อนบนพื้นลงเมื่อใบมีดตัดหญ้าต้องรับโหลดมากขึ้น เพิ่มความเร็วขับเคลื่อนบนพื้นเมื่อใบมีดตัดหญ้ารับโหลดน้อยลง

ทิศทางการตัดหญ้า

ปรับเปลี่ยนทิศทางการตัดหญ้าเพื่อหลีกเลี่ยงการทิ้งรอยบนสนาม วิธีนี้จะกระจายเศษหญ้า ซึ่งจะช่วยเร่งการย่อยสลายและการสร้างปุ๋ย

ความเร็วในการตัด

หากต้องการเพิ่มคุณภาพในการตัด ควรลดความเร็วขับเคลื่อนบนพื้นลง

หลีกเลี่ยงการตัดต่ำเกินไป

หากความกว้างในการตัดของชุดตัดหญ้ากว้างกว่าเครื่องตัดหญ้าที่คุณเคยใช้ ให้เพิ่มความสูงการตัดเพื่อให้สนามที่ขรุขระไม่ถูกตัดสั้นจนเกินไป

เลือกการตั้งค่าความสูงการตัดที่เหมาะสมกับสภาพสนาม

ตัดหญ้าออกประมาณ 25 มม. (1 นิ้ว) หรือไม่เกิน 1/3 ของใบหญ้า สำหรับหญ้าที่เขียวชอุ่มและแน่นมากเป็นพิเศษ คุณอาจต้องลดความเร็วเดินหน้าลง และ/หรือ เพิ่มความสูงในการตัดขึ้นไปอีกระดับหนึ่ง

Important: หากตัดหญ้าออกมากกว่า 1/3 ของใบหญ้า หรือตัดหญ้าสูงที่ขึ้นกระจัดกระจายกัน หรือตัดหญ้าในสภาวะแห้ง แนะนำให้ใช้ด้านเรียบของใบมีดเพื่อลดปริมาณฟาง เศษหญ้า และเศษผงที่ปลิวเข้ามาติดในส่วนประกอบชุดขับฐานเด็ค

หญ้าขึ้นสูง

หากปล่อยให้หญ้าเจริญเติบโตจนสูงกว่าปกติ หรือหากหญ้ามีความชื้นสูง ให้เพิ่มความสูงในการตัดมากกว่าปกติและตัดหญ้าด้วยการตั้งค่าดังกล่าว จากนั้นตัดหญ้าอีกครั้งโดยใช้ตวามสูงในการตัดตามปกติที่ต่ำลงมา

ดูแลความสะอาดของชุดตัดหญ้า

ทำความสะอาดเศษหญ้าและเศษดินออกจากด้านล่างของชุดตัดหญ้าหลังการใช้งานทุกครั้ง หากหญ้าและดินสะสมภายในชุดตัดหญ้า คุณภาพการตัดอาจจะไม่น่าพึงพอใจอีกต่อไป

เพื่อลดความเสี่ยงที่จะเกิดเพลิงไหม้ อย่าให้เครื่องยนต์ ท่อไอเสีย ช่องวางแบตเตอรี่ เบรกมือ ชุดตัดหญ้า และช่องเก็บเชื้อเพลิงมีเศษหญ้า ใบไม้ หรือจาระบีเข้าไปสะสม ทำความสะอาดน้ำมันหรือเชื้อเพลิงที่หก

การบำรุงรักษาใบมีด

ดูแลรักษาความคมของใบมีดตลอดฤดูกาลตัด เพราะใบมีดที่คมจะตัดหญ้าได้สะอาดโดยไม่ฉีกหรือกระชากใบหญ้า การฉีกและกระชากใบหญ้าทำให้ขอบใบหญ้าเปลี่ยนเป็นสีน้ำตาล ซึ่งทำให้หญ้าโตช้าและเป็นโรคได้ง่าย ตรวจสอบใบมีดทุกวันเพื่อดูความคม และหาการสึกหรอหรือการชำรุด ลับคมใบมีดตามที่จำเป็น หากใบมีดชำรุดหรือสึกหรอ ให้เปลี่ยนทันทีด้วยใบมีดอะไหล่ของแท้จาก Toro โปรดดู การซ่อมบำรุงใบมีดตัดหญ้า

การบำรุงรักษา

Note: ดูด้านซ้ายและขวาของอุปกรณ์จากตำแหน่งปกติในการควบคุมเครื่อง

คำเตือน

หากคุณยกอุปกรณ์โดยใช้แม่แรงเพียงอย่างเดียวรองรับน้ำหนักของอุปกรณ์ขณะทำงานใต้ชุดตัดหญ้า แม่แรงอาจล้ม ทำให้เด็คตัดหญ้าตกลงมาบดทับคุณหรือผู้ที่อยู่ใกล้เคียงได้

ดังนั้น ควรใช้ขาตั้งแม่แรงอย่างน้อย 2 ตัวเพื่อยึดอุปกรณ์ให้อยู่กับที่ทุกครั้งที่ยกเด็คตัดหญ้าขึ้น

ข้อควรระวัง

ด้านบนของชุดตัดหญ้าจะมีก้านดึง 2 อันที่เชื่อมต่อชุดตัดเข้ากับโครงเครื่อง ก้านดึงเหล่านี้เชื่อมต่ออยู่กับสปริงดีดซึ่งอยู่ภายใต้แรงดึง (รูป 17) หากคุณถอดก้านดึงออก พลังงานที่สะสมอยู่ในสปริงดีดจะถูกปล่อยออกมา ส่งผลก้านขยับ และทำให้มือหรือนิ้วของคุณบาดเจ็บ

โปรดใช้ความระมัดระวังขณะถอดชุดตัดหญ้าออกจากโครงอุปกรณ์ และยึดก้านดึงให้แน่นหนาก่อนถอดออกจากโครงอุปกรณ์

g004920

รูป 17

  1. ก้านดึง
  2. สปริงดีด

กำหนดการบำรุงรักษาที่แนะนำ

ระยะการซ่อมบำรุงขั้นตอนการบำรุงรักษา
หลังจาก 50 ชั่วโมงแรก
  • ตรวจสอบสภาพของสายพานขับใบมีดบนชุดตัดหญ้า
    		•
    ก่อนการใช้งานแต่ละครั้งหรือทุกวัน
  • ตรวจสอบใบมีดของชุดตัดหญ้า
  • ทำความสะอาดชุดตัดหญ้า
    		•
    ทุก 50 ชั่วโมง
  • อัดจาระบีที่จุดอัดจาระบีของแบริ่งและบุชชิ่ง.
    		•

    รายการตรวจสอบสำหรับการบำรุงรักษารายวัน

    ถ่ายสำเนาหน้านี้ไว้เพื่อนำไปใช้งานเป็นประจำ

    รายการตรวจสอบสำหรับการบำรุงรักษาสำหรับสัปดาห์:
    จ.อ.พ.พฤ.ศ.ส.อา.
    ตรวจสอบการทำงานของสวิตช์อินเทอร์ล็อก
    ตรวจสอบแผงเบี่ยงทิศทางในตำแหน่งหันลง (ถ้ามีให้ใช้งาน)
    ตรวจสอบการทำงานของเบรกจอด
    ตรวจสอบระดับน้ำมันเชื้อเพลิง
    ตรวจสอบแรงดันลมยาง
    ตรวจสอบการทำงานของแผงหน้าปัด
    ตรวจสอบสภาพของใบมีด
    หล่อลื่นจุดอัดจาระบีทั้งหมด1
    ทำสีที่ชำรุด

    1. ทันทีหลังจากการล้างทุกครั้ง โดยไม่ต้องคำนึงถึงระยะการบำรุงรักษาที่กำหนดไว้

    บันทึกจุดที่ต้องระวัง
    ตรวจสอบโดย:
    รายการวันที่ข้อมูล






    ข้อควรระวัง

    หากคุณเสียบกุญแจทิ้งไว้ อาจมีคนสตาร์ทเครื่องยนต์โดยไม่ตั้งใจและทำให้คุณหรือคนที่อยู่รอบข้างบาดเจ็บได้

    ดึงกุญแจออกจากสวิตช์สตาร์ทก่อนทำการบำรุงรักษา

    การหล่อลื่น

    การอัดจาระบีแบริ่งและบุชชิ่ง

    ระยะการซ่อมบำรุงขั้นตอนการบำรุงรักษา
    ทุก 50 ชั่วโมง
  • อัดจาระบีที่จุดอัดจาระบีของแบริ่งและบุชชิ่ง.
    		•

    อุปกรณ์มีจุดอัดจาระบีที่ต้องหล่อลื่นด้วยจาระบีลิเธียมหมายเลข 2 เป็นประจำ อัดจาระบีแบริ่งและบุชชิ่งทุกจุดเป็นประจำทุกวัน หากใช้งานในสภาวะที่สกปรกและมีฝุ่นมาก การใช้งานอุปกรณ์ในสภาวะที่สกปรกหรือมีฝุ่นมากอาจทำให้สิ่งสกปรกเล็ดลอดเข้าไปในแบริ่งและบุชชิ่ง ทำให้เกิดการสึกหรอเร็วขึ้น หล่อลื่นจุดอัดจาระบีทันทีหลังจากการล้างทุกครั้ง โดยไม่ต้องคำนึงถึงระยะการบำรุงรักษาที่กำหนดไว้

    1. เช็ดจุดอัดจาระบีให้สะอาด เพื่อป้องกันไม่ให้มีวัตถุแปลกปลอมเข้าไปในแบริ่งหรือบุชชิ่ง

    2. บีบจาระบีเข้าไปในจุดอัดจาระบี

    3. เช็ดจาระบีส่วนที่เกินมาออก

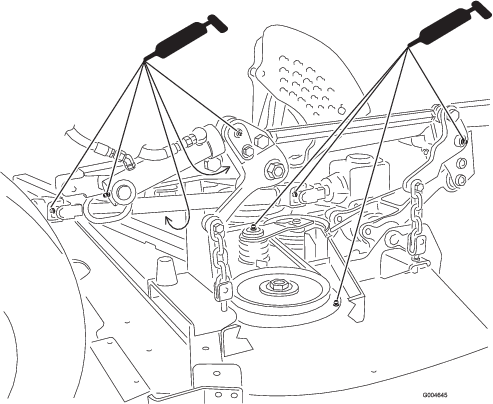

    g004645

    รูป 18

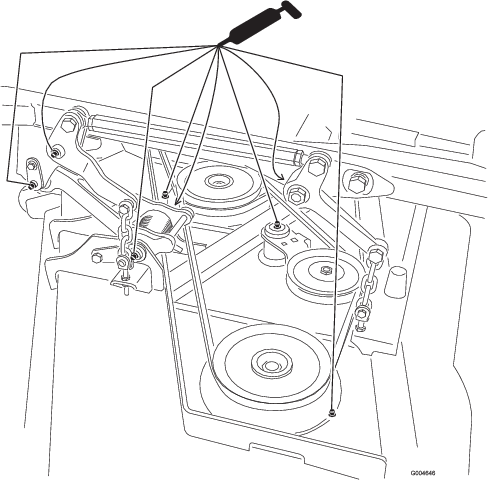

    g004646

    รูป 19

    Note: การล้างอย่างไม่เหมาะสมอาจจะส่งผลเสียต่ออายุการใช้งานของแบริ่งได้ ห้ามล้างอุปกรณ์ขณะที่ยังร้อน และหลีกเลี่ยงการการฉีดพ่นด้วยแรงดันสูงหรือปริมาณมากที่แบริ่งหรือซีล

    การเปลี่ยนสายพานขับใบมีด

    ระยะการซ่อมบำรุงขั้นตอนการบำรุงรักษา
    หลังจาก 50 ชั่วโมงแรก
  • ตรวจสอบสภาพของสายพานขับใบมีดบนชุดตัดหญ้า
    		•

    สายพานขับใบมีดที่ถูกขึงตึงด้วยรอกดันสายพานแบบมีสปริงนั้นมีความทนทานมาก อย่างไรก็ตาม หลังจากใช้งานหลายชั่วโมง สายพานจะมีสัญญาณการสึกหรอ สัญญาณของสายพานสึกหรอ ได้แก่ เสียงเอี๊ยดขณะสายพานหมุน ใบมีดลื่นขณะตัดหญ้า คุณภาพการตัดลดลง ขอบสายพานลุ่ย รวมถึงรอยไหม้และรอยแตกร้าว หากพบเห็นสภาพเหล่านี้ ให้เปลี่ยนไปใช้สายพานเส้นใหม่

    1. ลดระดับชุดตัดหญ้าลงมาให้ได้ความสูงในการตัด 2.5 ซม. (1 นิ้ว) ดันคันโยกลิ้นเร่งไปยังตำแหน่ง ช้า ดับเครื่องยนต์ เข้าเบรกจอด และดึงกุญแจออก

    2. ถอดฝาครอบสายพานออกจากด้านบนของชุดตัดหญ้าและวางฝาครอบไว้ให้เรียบร้อย

    3. ใช้ด้ามบล็อกยาวหรืออุปกรณ์ที่คล้ายกันขยับรอกดันสายพานบน (รูป 20) ออกจากสายพานขับด้านบน เพื่อคลายความตึงของสายพานและทำให้ถอดสายพานออกจากลูกรอกได้

      g004486

      รูป 20

      1. สายพานด้านบน
      2. รอกดันสายพานบน
      3. สายพานด้านล่าง
      4. รอกดันสายพานล่าง

    4. ลากสายพานเส้นใหม่พาดลูกรอกกระปุกเกียร์ ลูกรอกเดือยหมุนด้านล่าง และชุดรอกดันสายพาน ดังแสดงใน รูป 20

    5. ลากสายพานเส้นใหม่พาดลูกรอกเดือยหมุนด้านบนและชุดรอกดันสายพาน ดังแสดงใน รูป 20

    6. หล่อลื่นจุดอัดจาระบีทั้งหมดของชุดขับเครื่องตัดหญ้าและชุดตัดหญ้า

    7. ปิดฝาครอบสายพาน

    การซ่อมบำรุงใบมีดตัดหญ้า

    ดูแลรักษาความคมของใบมีดตลอดฤดูกาลตัด เพราะใบมีดที่คมจะตัดหญ้าได้สะอาดโดยไม่ฉีกหรือกระชากใบหญ้า การฉีกและกระชากใบหญ้าทำให้ขอบใบหญ้าเปลี่ยนเป็นสีน้ำตาล ซึ่งทำให้หญ้าโตช้าและเป็นโรคได้ง่าย

    ตรวจสอบใบมีดทุกวันเพื่อดูความคม และหาการสึกหรอหรือการชำรุด ลับคมใบมีดตามที่จำเป็น หากใบมีดชำรุดหรือสึกหรอ ให้เปลี่ยนทันทีด้วยใบมีดอะไหล่ของแท้จาก Toro

    ความปลอดภัยเกี่ยวกับใบมีด

    ใบมีดที่สึกหรือเสียหายอาจจะแตกออกและชิ้นส่วนอาจกระเด็นไปทางคุณเองหรือผู้อื่น อาจทำให้บาดเจ็บรุนแรงหรือเป็นอันตรายถึงแก่ชีวิต

    • ตรวจสอบใบมีดเป็นระยะว่ามีการสึกหรอหรือชำรุดหรือไม่

    • ใช้ความระมัดระวังขณะที่ตรวจสอบใบมีด ห่อใบมีดหรือสวมใส่ถุงมือ และใช้ความระมัดระวังขณะซ่อมบำรุงใบมีด ให้เปลี่ยนหรือลับใบมีดเท่านั้น ห้ามยืดหรือเชื่อมใบมีดเด็ดขาด

    • ในอุปกรณ์ที่มีหลายใบมีด ให้ใช้ความระมัดระวังเนื่องจากใบมีด 1 ด้ามที่หมุนอาจทำให้ใบมีดอื่นๆ หมุนตามได้

    การตรวจสอบใบมีด

    ระยะการซ่อมบำรุงขั้นตอนการบำรุงรักษา
    ก่อนการใช้งานแต่ละครั้งหรือทุกวัน
  • ตรวจสอบใบมีดของชุดตัดหญ้า
    		•

    1. ปลดเกียร์ PTO ปล่อยแป้นขับเคลื่อน และเข้าเบรกจอด

    2. ดันคันโยกลิ้นเร่งไปยังตำแหน่ง ช้า ดับเครื่องยนต์ ดึงกุญแจออก และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่ง ก่อนลุกออกจากที่นั่งคนขับ

    3. ตรวจสอบขอบตัด (รูป 21) ถ้าขอบไม่คมหรือมีรอยบิ่น ให้ถอดออกและลับคมใบมีด โปรดดูการลับคมใบมีด (การลับคมใบมีด)

    4. ตรวจสอบใบมีด โดยเฉพาะบริเวณส่วนโค้ง (รูป 21) หากคุณสังเกตเห็นการชำรุด การสึกหรอ หรือร่องในบริเวณนี้ (รูป 21) ให้เปลี่ยนไปใช้ใบมีดใหม่ทันที

      อันตราย

      หากปล่อยให้ใบมีดสึกหรอ จะทำให้เกิดร่องระหว่างส่วนโค้งและส่วนเรียบของใบมีดขึ้นได้ และสุดท้ายใบมีดอาจแตกหักและกระเด็นไปใต้ตัวเครื่อง จนทำให้คุณหรือผู้ที่อยู่รอบข้างบาดเจ็บร้ายแรงได้

      • ตรวจสอบใบมีดเป็นระยะว่ามีการสึกหรอหรือชำรุดหรือไม่

      • ห้ามพยายามดัดใบมีดที่งอให้ตรง หรือเชื่อมใบมีดที่หักหรือแตกร้าวโดยเด็ดขาด

      • เปลี่ยนใบมีดที่สึกหรอหรือชำรุด

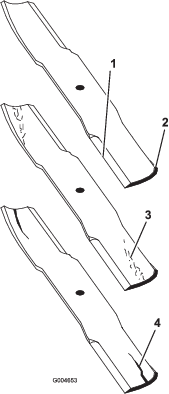

      g004653

      รูป 21

      1. ขอบตัด
      2. ส่วนโค้งพื้นที่
      3. สึกหรอ/เกิดร่อง
      4. รอยแตก

    การตรวจสอบการหักงอของใบมีด

    1. ปลดเกียร์ PTO ปล่อยแป้นขับเคลื่อน และเข้าเบรกจอด

    2. ดันคันโยกลิ้นเร่งไปยังตำแหน่ง ช้า ดับเครื่องยนต์ ดึงกุญแจออก และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่ง ก่อนลุกออกจากที่นั่งคนขับ

    3. หมุนใบมีดจนกระทั่งปลายใบมีดชี้ไปด้านหน้าและด้านหลัง (รูป 22) วัดระยะจากพื้นผิวที่เรียบเสมอกันจนถึงคมมีด ตำแหน่ง A ของใบมีด (รูป 22) จดตัวเลขนี้ไว้

      g004633

      รูป 22

      1. วัดจากตำแหน่งนี้บนใบมีดไปยังพื้นผิวแข็ง
      2. ตำแหน่ง A

    4. หมุนปลายอีกด้านหนึ่งของใบมีดมาด้านหน้า

    5. วัดระยะจากพื้นผิวที่เรียบเสมอกันจนถึงคมมีดในตำแหน่งเดียวกันกับขั้นตอนที่ 3 ด้านบน ส่วนต่างระหว่างตัวเลขจากการวัดทั้งสองครั้งในขั้นตอนที่ 3 และ 4 ต้องไม่เกิน 3 มม. (1/8 นิ้ว) หากส่วนต่างเกิน 3 มม. (1/8 นิ้ว) แสดงว่าใบมีดงอและต้องเปลี่ยนใหม่ โปรดดู การถอดใบมีด และ การติดตั้งใบมีด

      คำเตือน

      ใบมีดที่งอหรือสึกหรออาจแตกหัก ทำให้คุณหรือผู้ที่อยู่ใกล้เคียงได้รับบาดเจ็บร้ายแรงหรือแม้แต่เสียชีวิตได้

      • หากพบว่าใบมีดงอหรือสึกหรอ ให้เปลี่ยนมาใช้ใบมีดอันใหม่เสมอ

      • ห้ามลับหรือทำให้เกิดรอยบากคมลึกบนขอบหรือพื้นผิวของใบมีดเด็ดขาด

    การถอดใบมีด

    จำเป็นต้องเปลี่ยนใบมีด หากไปชนกับวัตถุแข็ง หรือใบมีดเสียสมดุลหรืองอ เพื่อสมรรถนะสูงสุดและความปลอดภัยในการใช้งานอย่างต่อเนื่องของอุปกรณ์ โปรดใช้เฉพาะอะไหล่ทดแทนของแท้จาก Toro ใบมีดทดแทนที่ผลิตโดยผู้ผลิตรายอื่นอาจไม่สอดคล้องกับมาตรฐานความปลอดภัย

    คำเตือน

    การสัมผัสใบมีดคมอาจทำให้บาดเจ็บสาหัสได้

    สวมใส่ถุงมือหรือห่อขอบคมของใบมีดด้วยผ้าขี้ริ้ว

    1. ปลดเกียร์ PTO ปล่อยแป้นขับเคลื่อน และเข้าเบรกจอด

    2. ดันคันโยกลิ้นเร่งไปยังตำแหน่ง ช้า ดับเครื่องยนต์ ดึงกุญแจออก และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่ง ก่อนลุกออกจากที่นั่งคนขับ

    3. ถือปลายใบมีดโดยใช้ผ้าขี้ริ้วหรือถุงมืออย่างหนา

    4. ถอดสลักเกลียวใบมีด แผ่นกันครูด และใบมีดออกจากเพลาหมุน โปรดดู รูป 25 ใน การติดตั้งใบมีด

    การลับคมใบมีด

    คำเตือน

    ขณะลับคมใบมีด ชิ้นส่วนของใบมีดอาจเหวี่ยงและก่อให้เกิดการบาดเจ็บสาหัสได้

    สวมใส่อุปกรณ์ป้องกันดวงตาที่เหมาะสมขณะลับคมใบมีด

    1. ลับคมขอบตัดที่ปลายทั้งสองด้านของใบมีด (รูป 23) รักษาองศาเดิมเอาไว้ ใบมีดจะยังคงสมดุลกัน ถ้าหากตะไบวัสดุออกจากขอบตัดเท่ากันทั้งสองด้าน

      g000276

      รูป 23

      1. ลับคมที่องศาเดิม

    2. ตรวจสอบสมดุลของใบมีดโดยวางไว้บนแท่นวัดสมดุลใบมีด (รูป 24) หากใบมีดยังอยู่ในแนวนอนแสดงว่า ใบมีดสมดุลดีแล้วและสามารถใช้งานได้ ถ้าใบมีดไม่สมดุล ตะไบโลหะบางส่วนออกที่ปลายบริเวณส่วนโค้งเท่านั้น (รูป 25) ทำซ้ำขั้นตอนจนกว่าใบมีดจะสมดุล

      g000277

      รูป 24

      1. ใบมีด
      2. แท่นวัดสมดุล

    การติดตั้งใบมีด

    1. ติดตั้งใบมีดลงบนเพลาแกนหมุน (รูป 25)

      Important: ส่วนโค้งของใบมีดต้องหันเข้าด้านในของชุดตัดหญ้าเพื่อให้ตัดได้อย่างถูกต้อง

    2. ติดตั้งฝากันครูดและสลักเกลียวใบมีด (รูป 25)

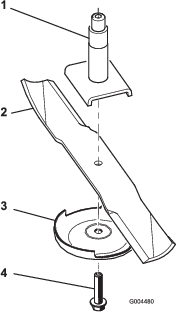

      g004480

      รูป 25

      1. แกนหมุน
      2. บริเวณส่วนโค้งของใบมีด
      3. ฝากันครูด
      4. สลักเกลียวใบมีด

    3. ขันสลักเกลียวใบมีดให้ได้แรงบิด 115-150 นิวตันเมตร (85-110 ฟุตปอนด์)

    การแก้ไขความคาดเคลื่อนของชุดตัดหญ้า

    หากตัดหญ้าไม่เสมอกันตลอดความกว้างของชุดตัดหญ้า ให้แก้ไขดังต่อไปนี้:

    1. จอดอุปกรณ์บนพื้นราบ

    2. ตั้งชุดตัดหญ้าให้ได้ความสูงในการตัดที่ต้องการ ดันคันโยกลิ้นเร่งไปยังตำแหน่ง ช้า ดับเครื่องยนต์ เข้าเบรกจอด และดึงกุญแจออก

    3. ตรวจสอบและปรับแรงดันลมยางล้อหน้าและล้อหลังของรถลากพ่วง โปรดดูคู่มือผู้ใช้ของรถลากพ่วง

    4. ตรวจสอบการหักงอของใบมีด

    5. เปิดฝาครอบออกจากด้านบนของชุดตัดหญ้า

    6. หมุนใบมีดบนแกนแต่ละอันจนกระทั่งปลายใบมีดชี้ไปด้านหน้าและด้านหลัง

    7. วัดระยะจากพื้นจนถึงปลายด้านหน้าของคมใบมีด

    8. ปรับน็อตสวมทับที่ยึดก้ามปู/สายโซ่ของชุดตัดหญ้าเข้ากับเครื่องตัดหญ้าจนกระทั่งชุดตัดหญ้าได้ระดับ (รูป 26)

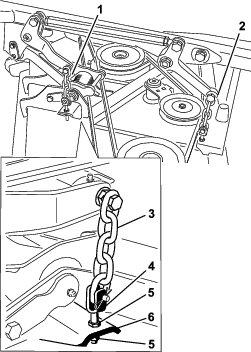

      g325709

      รูป 26

      1. สายโซ่ยกเครื่องตัดหญ้าด้านหน้า
      2. สายโซ่ยกเครื่องตัดหญ้าด้านหลัง
      3. สายโซ่
      4. ก้ามปู
      5. น็อตสวมทับ
      6. เครื่องตัดหญ้า

    การเปลี่ยนแผงเบี่ยงทิศทาง

    คำเตือน

    หากปล่อยให้ช่องพ่นเศษหญ้าเปิดโล่ง อุปกรณ์อาจพ่นเศษวัสดุใส่คุณหรือผู้ที่อยู่ใกล้เคียง ทำให้ได้รับบาดเจ็บร้ายแรงได้ นอกจากนี้ยังอาจสัมผัสกับใบมีดได้ด้วย

    • ห้ามใช้งานอุปกรณ์ที่ไม่ได้ติดตั้งชุดย่อยเศษหญ้าหรือแผงเบี่ยงทิศทาง

    • แผงเบี่ยงทิศทางต้องอยู่ในตำแหน่งลดลงเสมอ

    1. ลดระดับชุดตัดหญ้าลงมาบนพื้น ดันคันโยกลิ้นเร่งไปยังตำแหน่ง ช้า ดับเครื่องยนต์ เข้าเบรกจอด และดึงกุญแจออก

    2. ถอดน็อตล็อก สลักเกลียว สปริง และสเปเซอร์ที่ยึดแผงเบี่ยงทิศทางเข้ากับโครงยึดเดือย (รูป 27) ถอดแผงเบี่ยงทิศทางที่เสียหายหรือสึกหรอออก

      g004485

      รูป 27

      1. สลักเกลียว
      2. สเปเซอร์
      3. น็อตล็อก
      4. สปริง
      5. สปริงที่ติดตั้งไว้
      6. แผงเบี่ยงทิศทาง
      7. ปลายตะขอด้านซ้ายของสปริง วางอยู่ด้านหลังขอบชุดตัดหญ้าก่อนติดตั้งสลักเกลียว
      8. ปลายตะขอด้านขวาของสปริง

    3. วางสเปเซอร์และสปริงไว้ระหว่างโครงยึดแผงเบี่ยงทิศทางอันใหม่ (รูป 27) วางตะขอรูปตัว J ที่ปลายด้านซ้ายของสปริงไว้ด้านหลังขอบชุดตัดหญ้า

      Note: ตรวจสอบให้แน่ใจว่าตะขอที่ปลายด้านซ้ายของสปริงอยู่ด้านหลังขอบชุดตัดหญ้าก่อนจะติดตั้งสลักเกลียว ดังแสดงใน รูป 27

    4. ติดตั้งสลักเกลียวและน็อต วางตะขอที่ปลายด้านขวาของสปริงโอบแผงเบี่ยงทิศทาง (รูป 27)

      Important: แผงเบี่ยงทิศทางจะต้องสามารถลดระดับลงมาได้ ยกแผงเบี่ยงทิศทางขึ้นเพื่อทดสอบว่าสามารถลดระดับลงมาจนสุดได้หรือไม่

    การทำความสะอาดใต้ชุดตัดหญ้า

    ระยะการซ่อมบำรุงขั้นตอนการบำรุงรักษา
    ก่อนการใช้งานแต่ละครั้งหรือทุกวัน
  • ทำความสะอาดชุดตัดหญ้า
    		•

    กำจัดเศษหญ้าสะสมใต้ชุดตัดหญ้าเป็นประจำทุกวัน

    1. ปลดเกียร์ PTO ปล่อยแป้นขับเคลื่อนไปยังตำแหน่งเกียร์ว่าง และเข้าเบรกจอด

    2. ดันคันโยกลิ้นเร่งไปยังตำแหน่ง ช้า ดับเครื่องยนต์ ดึงกุญแจออก และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่ง ก่อนลุกออกจากที่นั่งคนขับ

    3. ยกชุดตัดหญ้าไปยังตำแหน่งเคลื่อนย้าย

    4. ใช้แม่แรงยกด้านหน้ารถและหนุนด้วยขาตั้งแม่แรง

    5. ทำความสะอาดด้านล่างชุดตัดหญ้าด้วยน้ำจนสะอาด

    การจัดเก็บ

    1. ปลดเกียร์ PTO ปล่อยแป้นขับเคลื่อนไปยังตำแหน่งเกียร์ว่าง และเข้าเบรกจอด

    2. ดันคันโยกลิ้นเร่งไปยังตำแหน่ง ช้า ดับเครื่องยนต์ ดึงกุญแจออก และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่ง ก่อนลุกออกจากที่นั่งคนขับ

    3. รอให้อุปกรณ์เย็นลงก่อนปรับ ทำความสะอาด จัดเก็บ หรือซ่อมบำรุง

    4. ทำความสะอาดชุดตัดหญ้าให้สะอาด โดยใส่ใจบริเวณเหล่านี้เป็นพิเศษ:

      • ใต้ชุดตัดหญ้า

      • ใต้ฝาครอบสายพานชุดตัดหญ้า

      • ชุดเพลา PTO

      • จุดอัดจาระบีและจุดหมุนทั้งหมด

    5. ตรวจสอบและปรับแรงดันลมยางของรถลากพ่วงทั้งล้อหน้าและล้อหลัง โปรดดูคู่มือผู้ใช้ของรถลากพ่วง

    6. ถอด ลับคม และปรับศูนย์ใบมีดชุดตัดหญ้าให้สมดุล ติดตั้งใบมีดและขันตัวยึดใบมีดจนได้แรงบิด 115 ถึง 149 นิวตันเมตร (85 ถึง 110 ฟุตปอนด์)

    7. ตรวจสอบตัวยึดทั้งหมดว่าหลวมหรือไม่ และขันให้แน่นตามความจำเป็น

    8. อัดจาระบีหรือทาน้ำมันที่จุดอัดจาระบีและจุดหมุนทั้งหมด เช็ดน้ำมันหล่อลื่นที่เกินมาออก

    9. ขัดเบาๆ และทาสีซ่อมแซมสีบนบริเวณที่มีรอยขูด แตก หรือเป็นสนิม ซ่อมแซมรอยบุ๋ม
