Kit antifeltro

Dispositivo antifeltro per Greensmaster® serie 3300/3400 TriFlex®

Preparazione della macchina

  1. Parcheggiate la macchina su terreno pianeggiante.
  2. Innestate il freno di stazionamento, spegnete la macchina e togliete la chiave.
  3. Attendete che la macchina si raffreddi e che tutti le parti in movimento si fermino.

Installazione delle ruote di trasferimento

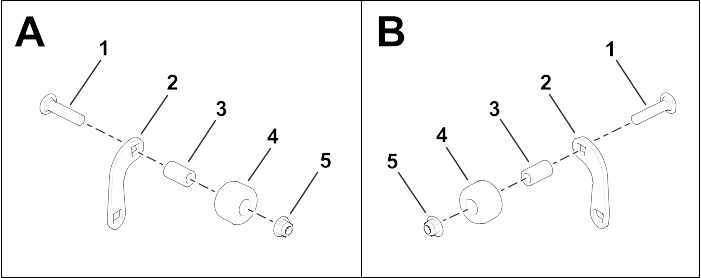

  1. Montate le ruote sulle relative staffe.
    1. Per il lato sinistro del dispositivo antifeltro, montate la bulloneria come illustrato nel riquadro A.
    2. Per il lato destro del dispositivo antifeltro, montate la bulloneria come illustrato nel riquadro B.
    Graphic
    G609860
    1. Vite (⅜" x 1¾")
    2. Staffa della ruota
    3. Distanziale di tubo
    4. Ruota
    5. Dado (⅜")

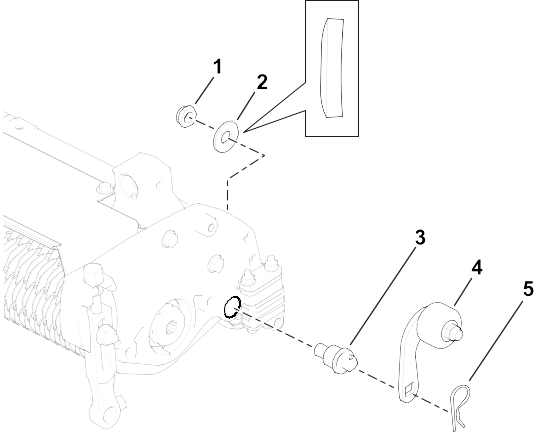

  2. Montate i gruppi delle ruote su ciascun lato del dispositivo antifeltro.
    Nota: Assicuratevi che la rondella curva sia orientata come illustrato.
    Lato sinistro illustrato
    Graphic
    G608904
    1. Dado di bloccaggio (½")
    2. Rondella curva
    3. Perno del supporto della ruota
    4. Gruppo ruota
    5. Coppiglia
    3. Graphic
    G608921
  3. Assicuratevi che il perno del supporto della ruota sia orientato come illustrato.
  4. Serrate il dado di bloccaggio (½") a una coppia compresa tra 47 e 50 N∙m.

Regolazione delle ruote di trasferimento

Per proteggere le lame dal contatto con superfici dure, ponete le ruote di trasferimento in posizione abbassata prima di abbassare le unità antifeltro sulla pavimentazione dell'officina o prima di rimuoverle dal trattorino.
  1. Rimuovete la coppiglia che fissa la staffa della ruota al perno del supporto della ruota.

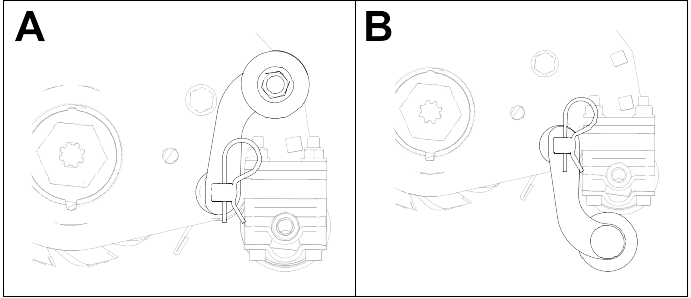

  2. Posizione della ruota di trasferimento:
    1. Per la posizione riposta , sollevate la staffa della ruota.
    2. Per la posizione abbassata , abbassate la staffa della ruota.
    Graphic
    G608905
  3. Fissate la staffa della ruota al perno di supporto della ruota utilizzando la coppiglia.
  4. Ripetete l’operazione sull'altro lato.
