Halmsett

TriFlex-halmfjernerenhet i Greensmaster® 3300/3400-serien®

Klargjøre maskinen

  1. Parker maskinen på en jevn flate.
  2. Koble inn parkeringsbremsen, slå av maskinen, og ta ut nøkkelen.
  3. Vent til maskinen er kjølt ned og all maskinbevegelse stoppet.

Montere transportvalsene

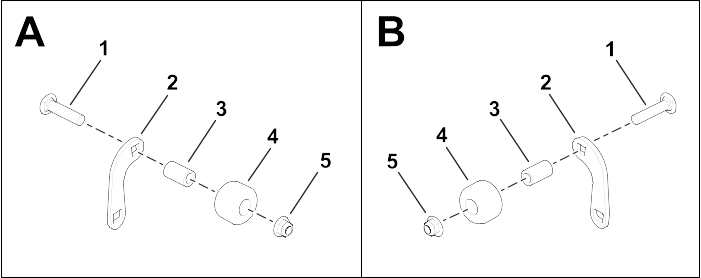

  1. Monter valsene på valsebrakettene.
    1. For venstre side av enheten, monter monteringsdelene som vist i boks A.
    2. For høyre side av enheten, monter monteringsdelene som vist i boks B.
    Graphic
    G609860
    1. Skrue (⅜ x 1¾ tomme)
    2. Valsebrakett
    3. Avstandsrør
    4. Valse
    5. Mutter (⅜")

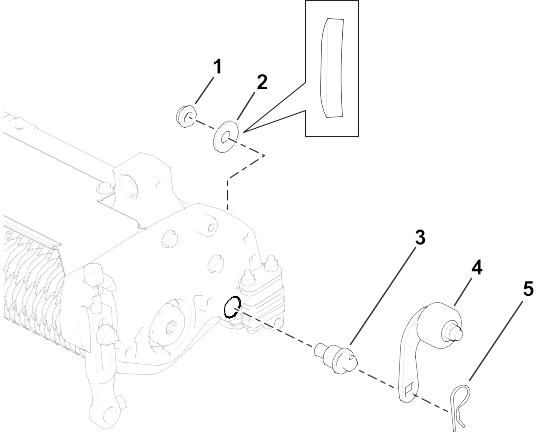

  2. Monter valseenhetene på hver side av halmfjernerenheten.
    Merk: Påse at den buede skiven er orientert som vist.
    Venstre side vist
    Graphic
    G608904
    1. Låsemutter (½ tomme)
    2. Buet skive
    3. Valsemonteringsstift
    4. Valseenhet
    5. Hårnålssplint
    3. Graphic
    G608921
  3. Påse at valsemonteringsstiften er orientert som vist.
  4. Trekk til låsemutteren (½ tomme) med et moment på 47–50 Nm.

Justere transportvalsene

For å beskytte knivene mot kontakt med harde overflater skal transportvalsene plasseres i senket posisjon før du senker halmfjernerenhetene ned på verkstedgulvet eller fjerner dem fra trekkenheten.
  1. Fjern hårnålssplinten som fester valsebraketten til valsemonteringsstiften.

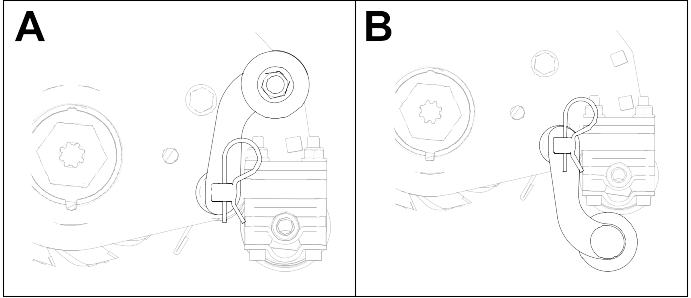

  2. Plasser transportvalsen:
    1. For oppbevaringsposisjon , hev valsebraketten.
    2. For senket posisjon , senk valsebraketten.
    Graphic
    G608905
  3. Fest valsebraketten til valsemonteringsstiften med hårnålssplinten.
  4. Gjenta på den andre siden.
