Kit de escarificação

Unidades de escarificação Greensmaster ® 3300/3400 TriFlex®

Preparação da máquina

  1. Estacione a máquina numa superfície nivelada.
  2. Engate o travão de estacionamento, desligue a máquina e retire a chave.
  3. Aguarde que a máquina arrefeça e que todas as peças móveis parem.

Instalação dos rolos de transporte

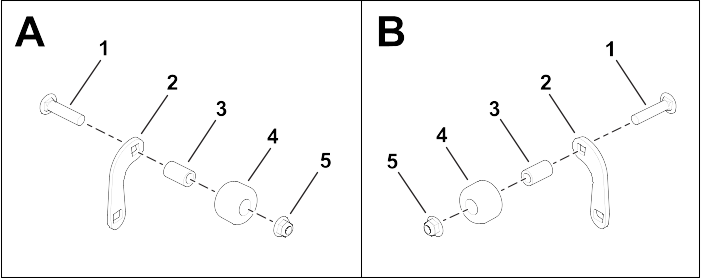

  1. Instale os rolos nos suportes dos rolos.
    1. Para o lado esquerdo da unidade, instale as ferragens conforme mostrado na caixa A.
    2. Para o lado direito da unidade, instale as ferragens conforme mostrado na caixa B.
    Graphic
    G609860
    1. Parafuso (⅜ x 1¾ pol.)
    2. Suporte do rolo
    3. Espaçador do tubo
    4. Rolo
    5. Porca (⅜ pol.)

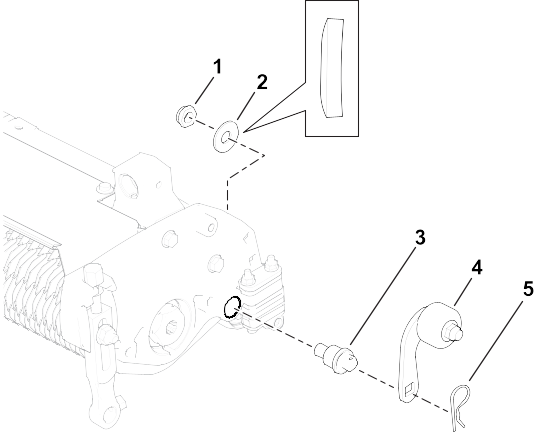

  2. Instale os conjuntos dos rolos em ambos os lados da unidade de escarificação.
    Nota: Certifique-se de que a anilha curva está orientada conforme mostrado.
    Lado esquerdo mostrado
    Graphic
    G608904
    1. Porca de bloqueio (½ pol.)
    2. Anilha curva
    3. Pino de montagem do rolo
    4. Conjunto do rolo
    5. Perno de gancho
    3. Graphic
    G608921
  3. Certifique-se de que o pino de montagem do rolo está orientado conforme mostrado.
  4. Aperte a porca de bloqueio (½ pol.) com uma força de 47 a 50 N·m.

Ajuste dos rolos de transporte

Para proteger as lâminas do contacto com superfícies duras, coloque os rolos de transporte na posição rebaixada antes de baixar as unidades de escarificação para o solo da oficina ou remova-os da unidade de tração.
  1. Retire o perno de gancho que fixa o suporte do rolo ao pino de montagem do rolo.

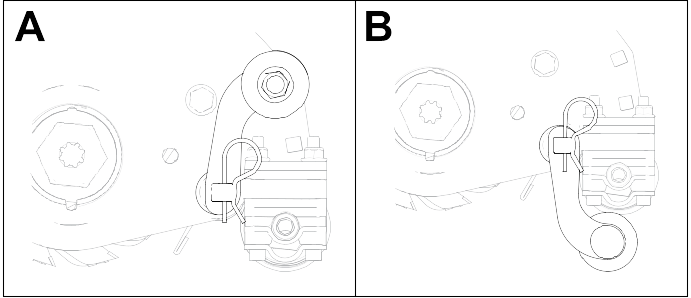

  2. Posição do rolo de transporte:
    1. Para a posição retraída , levante o suporte do rolo.
    2. Para a posição rebaixada , desça o suporte do rolo.
    Graphic
    G608905
  3. Fixe um suporte do rolo ao pino de montagem do rolo com o perno de gancho.
  4. Repita no outro lado.
