Kit escarificador

Unidad escarificadora Greensmaster® series 3300/3400 TriFlex®

Preparación de la máquina

  1. Aparque la máquina en una superficie nivelada.
  2. Accione el freno de estacionamiento, apague la máquina y retire la llave.
  3. Espere a que la máquina se enfríe y a que se detenga todo movimiento en la máquina.

Instalación de los rodillos de transporte

  1. Instale los rodillos en los soportes de rodillo.
    1. Para el lado izquierdo de la unidad, instale los herrajes tal y como se muestra en el cuadro A.
    2. Para el lado derecho de la unidad, instale los herrajes tal y como se muestra en el cuadro B.
    Graphic
    G609860

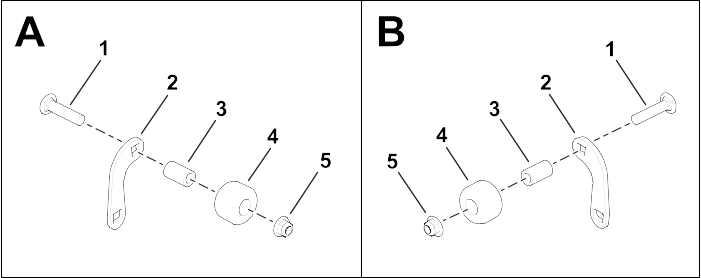

    1. Tornillo (⅜" x 1¾")
    2. Soporte del rodillo
    3. Espaciador tubular
    4. Rodillo
    5. Tuerca (⅜")
  2. Instale los conjuntos de rodillo a cada lado de la unidad escarificadora.
    Nota: Asegúrese de que la arandela curvada está orientada como se indica.
    Lado izquierdo ilustrado
    Graphic
    G608904

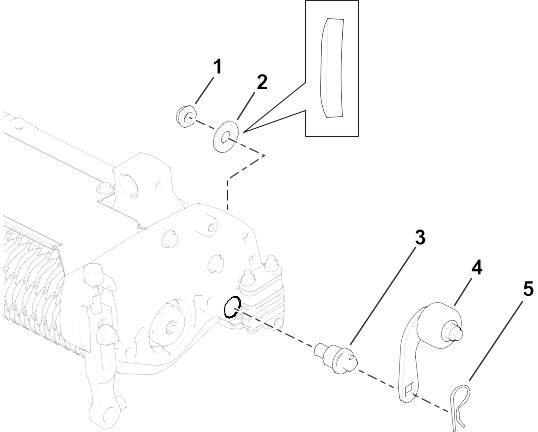

    1. Contratuerca (½")
    2. Arandela curva
    3. Pasador de montaje del rodillo
    4. Conjunto del rodillo
    5. Pasador de horquilla
    3. Graphic
    G608921
  3. Asegúrese de que el pasador de montaje del rodillo está orientado como se indica.
  4. Apriete la contratuerca (½") a entre 47 y 50 N∙m.

Ajuste de los rodillos de transporte

Para proteger las cuchillas del contacto con superficies duras, coloque los rodillos de transporte en la posición bajada antes de bajar las unidades escarificadoras en el suelo del taller o retirarlas de la unidad de tracción.
  1. Retire el pasador de horquilla que sujeta el soporte del rodillo en el pasador de montaje del rodillo.
  2. Coloque el rodillo de transporte:
    1. Para la posición de guardado , eleve el soporte del rodillo.
    2. Para la posición bajada , baje el soporte del rodillo.

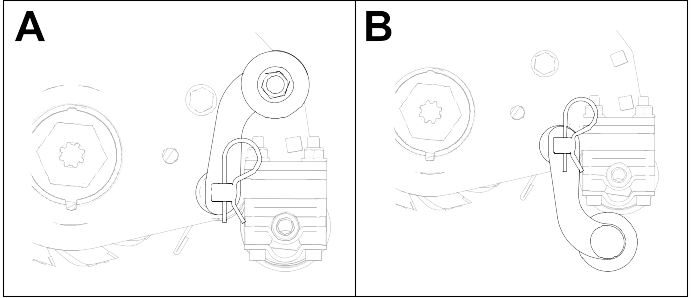

    Graphic
    G608905
  3. Fije el soporte del rodillo al pasador de montaje del rodillo con el pasador de horquilla.
  4. Repita el procedimiento en el otro lado.
