Oljenpoistosarja

Greensmaster® 3300/3400 ‑sarjan TriFlex®-haralaite

Koneen valmistelu

  1. Pysäköi kone tasaiselle alustalle.
  2. Kytke seisontajarru, sammuta kone ja irrota virta-avain.
  3. Odota, että kone jäähtyy ja kaikki liikkuvat osat ovat pysähtyneet.

Kuljetusrullien asennus

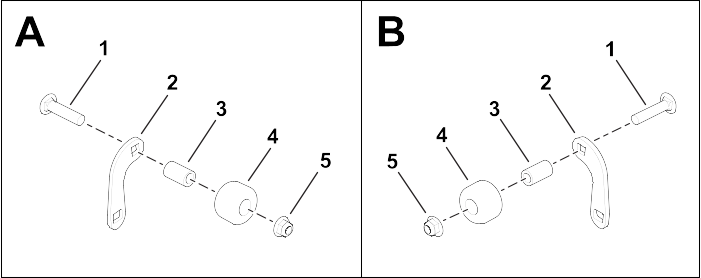

  1. Asenna rullat rullan kannattimiin.
    1. Asenna kiinnitysosat laitteen vasemmalle puolelle ruudun A mukaisesti.
    2. Asenna kiinnitysosat laitteen oikealle puolelle ruudun B mukaisesti.
    Graphic
    G609860
    1. Ruuvi (⅜ × 1¾ tuumaa)
    2. Rullan kannatin
    3. Välikappaleputki
    4. Rulla
    5. Mutteri (3/8 tuumaa)

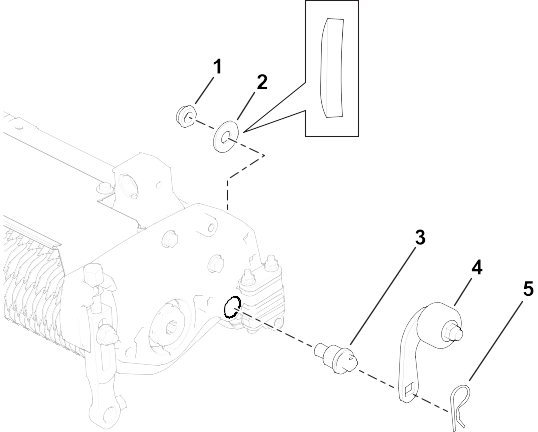

  2. Asenna rullakokoonpanot haralaitteen kummallekin puolelle.
    Huomaa: Varmista, että jousialuslaatta on suunnattu kuvan mukaisesti.
    Kuvassa vasen puoli
    Graphic
    G608904
    1. Lukkomutteri (½ tuumaa)
    2. Jousialuslaatta
    3. Rullan kiinnitystappi
    4. Rullakokoonpano
    5. Sokka
    3. Graphic
    G608921
  3. Varmista, että rullan kiinnitystappi on suunnattu kuvan mukaisesti.
  4. Kiristä lukkomutteri (½ tuumaa) momenttiin 47–50 N·m.

Kuljetusrullien säätö

Suojaa terät kosketukselta kovaan alustaan asettamalla kuljetusrullat ala-asentoon, ennen kuin lasket haralaitteet työpajan lattialle tai irrotat ne ajoyksiköstä.
  1. Irrota sokka, jolla rullan kannatin on kiinnitetty rullan kiinnitystappiin.

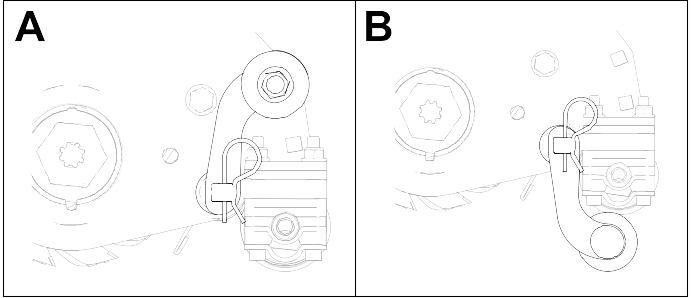

  2. Kuljetusrullan asennot:
    1. Säilytysasento : nosta rullan kannatin.
    2. Ala-asento : laske rullan kannatin.
    Graphic
    G608905
  3. Kiinnitä rullan kannatin rullan kiinnitystappiin sokalla.
  4. Toista sama toimenpide toisella puolella.
