Stråklippersæt

TriFlex®-stråklippeenhed i Greensmaster® 3300-/3400-serien

Klargøring af maskinen

  1. Parker maskinen på en plan overflade.
  2. Aktiver parkeringsbremsen, sluk maskinen, og tag nøglen ud.
  3. Vent på, at maskinen køler af, og al maskinbevægelse stopper.

Montering af transportrullerne

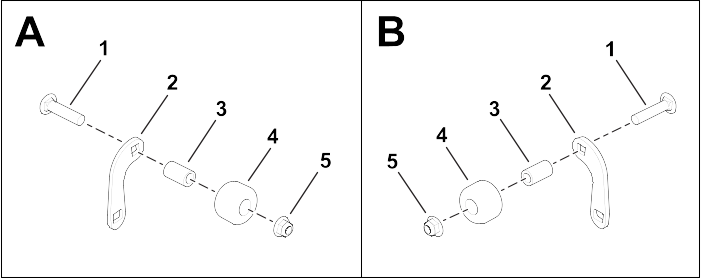

  1. Monter rullerne på rulleholderne.
    1. På venstre side af enheden monteres fastgørelsesanordningen som vist i boks A.
    2. På højre side af enheden monteres fastgørelsesanordningen som vist i boks B.
    Graphic
    G609860
    1. Skrue (⅜" x 1¾")
    2. Rulleholder
    3. Afstandsrør
    4. Rulle
    5. Møtrik (⅜ tomme)

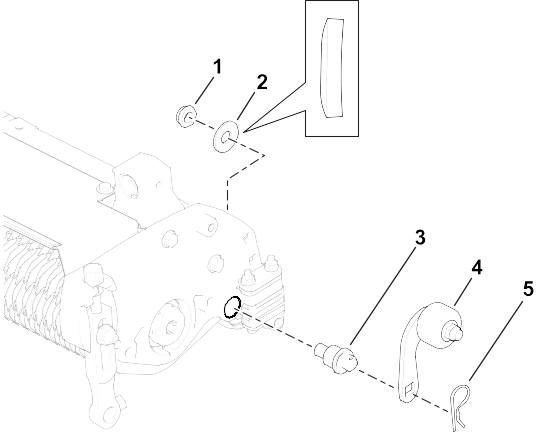

  2. Monter rulleenhederne på hver side af stråklippeenheden.
    Bemærk: Sørg for, at den buede spændeskive vender som vist.
    Set fra venstre side
    Graphic
    G608904
    1. Låsemøtrik (½")
    2. Buet spændeskive
    3. Rullefastgørelsesstift
    4. Rulleenhed
    5. Låseclips
    3. Graphic
    G608921
  3. Sørg for, at rullefastgørelsesstiften vender som vist.
  4. Tilspænd låsemøtrikken (½") med et moment på 47 til 50 Nm.

Justering af transportrullerne

For at beskytte skæreknivene mod kontakt med hårde overflader skal transportrullerne placeres i den sænkede position, før du sænker stråklippeenhederne ned på værkstedsgulvet eller fjerner dem fra traktionsenheden.
  1. Fjern låseclipsen, der fastgør rulleholderen til rullefastgørelsesstiften.

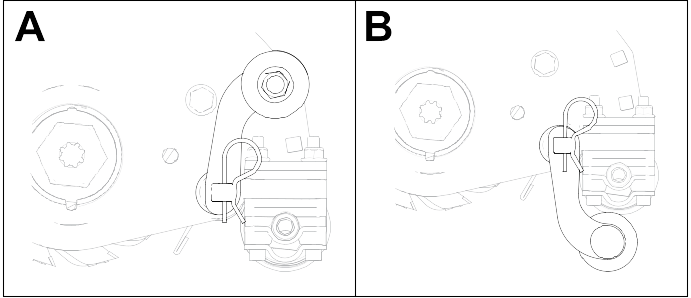

  2. Placer transportrullen:
    1. Stuvet position : Hæv rulleholderen.
    2. Sænket position : Sænk rulleholderen.
    Graphic
    G608905
  3. Fastgør rulleholderen til rullefastgørelsesstiften med låseclipsen.
  4. Gentag proceduren på den anden side.
